Замена тормозных трубок ваз 21213

Замена трубопроводов

Соединения трубопроводов со всеми узлами тормозной системы и шлангами одинаковы. Конструкция всех трубопроводов и принцип их замены одинаковы.

Работы показаны на примере трубопровода, соединяющего тройник с колесным цилиндром заднего тормозного механизма.

Для отворачивания гаек трубопроводов применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Разогните все скобы крепления трубопроводов.

. отверните гайки кронштейнов и извлеките из них трубопроводы

Отверните гайки крепления концов трубопроводов и снимите трубопровод

Установите новый трубопровод в порядке, обратном снятию

Для предотвращения полного вытекания жидкости из гидропривода сразу же заглушите отверстие трубки любым доступным способом.

Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

Замену передних и задних тормозных шлангов на автомобиле Нива Шевроле производят в случае их обрыва или обнаружения механических повреждений. Характерные признаки, указывающие на необходимость замены шлангов: потеря эластичности, появление трещин на поверхности, вздутие при нажатие на педаль. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, загоните автомобиль на смотровую яму или эстакаду и проделайте следующую последовательность действий:

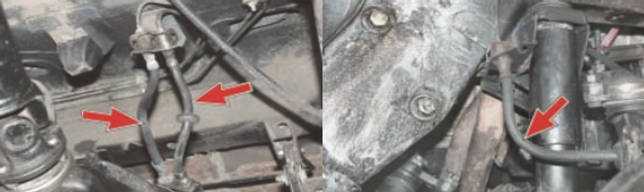

На автомобиле применяются четыре шланга. Два из них задние, соединяют трубопроводы с задними тормозными цилиндрами и два передних, соединяющих трубопроводы с передними цилиндрами.

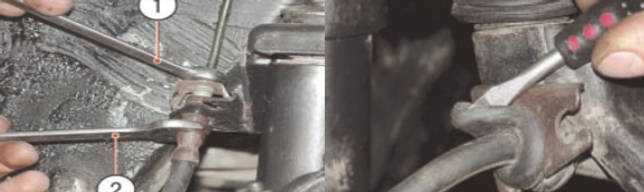

• На картере заднего моста, двумя ключами, одним из которых удерживаем шланг от проворачивания, а вторым откручиваем штуцер трубопровода. Отсоединив шланг от трубопровода, заглушаем последний, чтобы предотвратить утечку жидкости из системы.
• Далее откручиваем гайку крепления шланга и вынимаем его из кронштейна на кузове.
• Установку нового проводим в обратной последовательности. Аналогично замените второй задний тормозной шланг.

Теперь выполняем замену передних. Так же двумя ключами, одним из которых удерживаем штуцер шланга от проворачивания, а вторым откручиваем гайку трубопровода. Отсоединяем шланг, вынув резиновый уплотнитель, который его удерживаем в зафиксированном положение на передней стойке.

Теперь откручиваем крепление шланга от переднего тормозного цилиндра и отсоединяем его. На стыке шланга и коллектора тормозного цилиндра будет установлена медная уплотнительная шайба, не забудьте ее установить при последующей сборке.

На этом ремонтные работы по снятию и замене передних и задних тормозных шлангов на автомобиле Нива Шевроле завершены. По завершению работ, прокачайте тормозную систему.

Замена переднего тормозного шланга Шевроле Нива

Как заменить задний тормозной шланг Ваз.

Chevrolet Niva! Решаем проблему с тормозами. Замена колодок и тормозных дисков

Замена тормозного суппорта ВАЗ нива!

Замена передних тормозных шлангов

Тормозные суппорта для нивы замена

Ремонт ВАЗ 21213#Проблема с тормозами.

Замена тормозных шлангов — безотказная методика.

Снятие тормозных шлангов на ниве 2121

Прокачка тормозов. Ремонт тормозов. Как прокачать тормоза

Для чего нужна помпа в автомобиле

Система охлаждения любой машины состоит из ряда элементов и охлаждающей жидкости. Одной из основных деталей является водяной насос, называемый помпой. Элемент предназначен для циркуляции жидкости по системе, в результате чего отводится тепло от головки блока цилиндров и самого блока цилиндров. Больше никаких функций на помпу не возлагается, но от неё напрямую зависит работоспособность мотора. В случае выхода из строя водяного насоса будет наблюдаться быстрый перегрев силового агрегата.

Наиболее распространены помпы центробежного типа, что обусловлено конструктивными особенностями. В движение деталь приводится от коленчатого вала двигателя посредством ремня. По системе охлаждения жидкость циркулирует за счёт крыльчатки, которая располагается в крышке насоса.

Основная часть помпы расположена с внешней стороны двигателя, а крыльчатка находится внутри системы. Работа насоса довольно проста: с помощью ремня деталь от коленвала получает вращение, приводя в движение зубчатое колесо либо шкив, жёстко закреплённый на оси. С противоположной стороны оси устанавливается крыльчатка, которая тоже начинает вращаться. Она находится в постоянном контакте с охлаждающей жидкостью. При работающем двигателе создаётся центробежная сила, которая заставляет двигаться жидкость по системе.

Помпа для автомобиля необходима для циркуляции охлаждающей жидкости по системе охлаждения мотора и предотвращения его быстрого перегрева

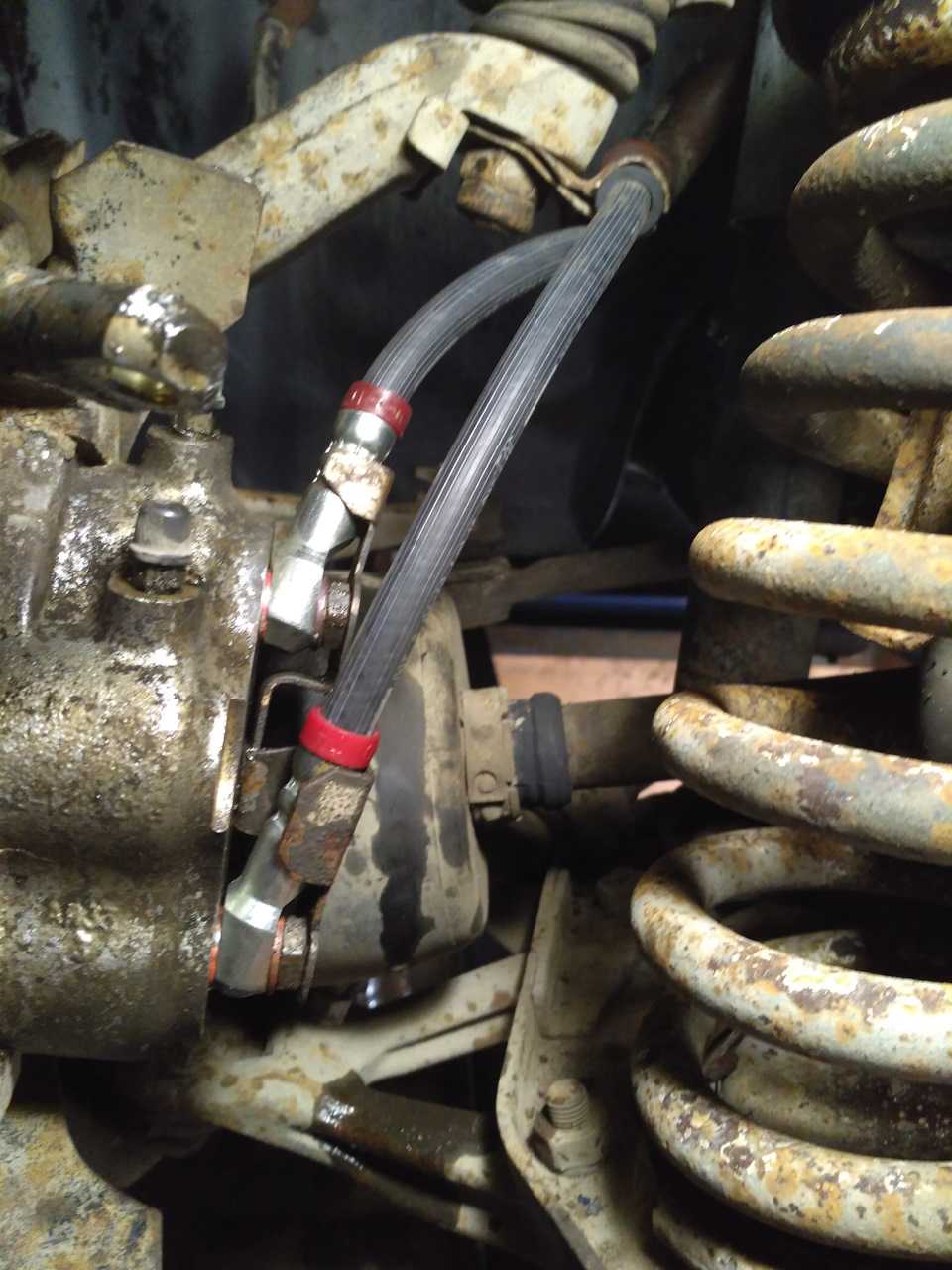

Замена передних тормозных шлангов Нива ВАЗ 21213, 21214, 2131 lada 4×4

Всего на автомобиле имеется пять тормозных шлангов: четыре передних, соединяющих тормозные трубки с тормозными цилиндрами (по два с каждой стороны)… и один задний, соединяющий трубки на картере заднего моста. Замена заднего тормозного шланга

Тормозные шланги заменяются в случае их повреждения или устаревания, а также в профилактических целях (рекомендуется каждые 100 т. км. или 5 лет эсплуатации)

Вывешиваем и снимаем переднее колесо.

Отсоединяем шланг от блока тормозных цилиндров (см. тут).

Придерживая ключом «на 17» наконечник тормозного шланга, специальным ключом «на 10» отворачиваем штуцер трубки.

Выводим трубку из наконечника шланга.

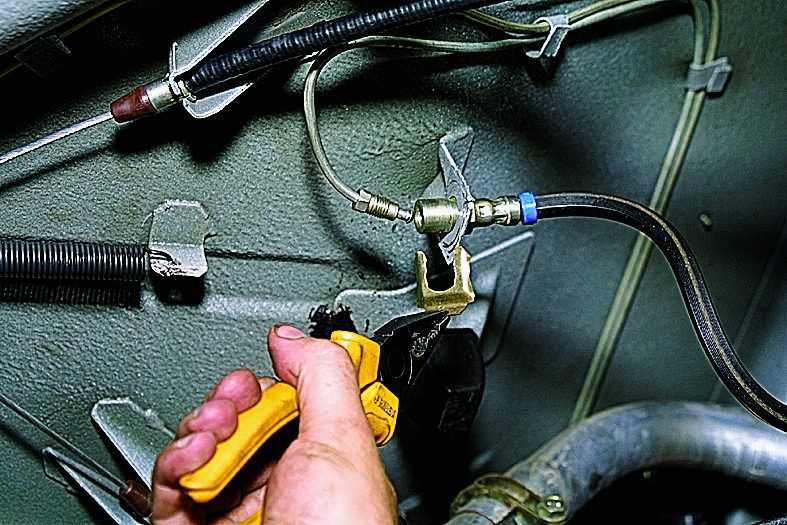

Пассатижами вынимаем фиксирующую скобу шланга.

Сориентировав лыску наконечника тормозного шланга относительно отверстия кронштейна, вынимаем шланг.

Отверткой разгибаем концы хомута крепления шланга…

…и снимаем тормозной шланг.

Аналогично снимаем второй тормозной шланг.

Устанавливаем шланги в обратной последовательности.

Хомут крепления шланга обжимаем раздвижными пассатижами.

После установки шланга прокачиваем тормозную систему. (см. тут).

Как правильно подкачать колёса на различных автомобилях

В зависимости от марки, класса, размера и веса автомобиля, техника подкачки колёс не меняется, но остаются нюансы, каждый из которых свойственен конкретному типу транспортного средства.

Так, подкачка шин для автомобиля выглядит следующим образом:

• Как подкачать колесо на ВАЗ 21213 декомпрессором? Если речь идёт о знаменитой «Ниве 4х4» или ВАЗ 21213, то рекомендованное давление в покрышках составляет 0,21 МПа для передних колёс и 0,19 МПа для задних, что эквивалентно показаниям на манометре 2,1 кгс/см² и 1,9 кгс/см² соответственно. Для того чтобы подкачать колёса декомпрессором, водителю следует проделать следующие шаги:
• Нужно убедиться, что автомобиль стоит на ровной твёрдой поверхности, и каждое из колёс испытывает одинаковую нагрузку. В противном случае при движении получится неравномерное распределение давления в шинах, что приведёт к вибрации.
• Для начала необходимо открутить колпачки абсолютно на каждом ниппеле для того, чтобы образовался доступ к клапану.
• Далее необходимо прижать сосок декомпрессора на ниппеле, параллельно наблюдая за показанием стрелки манометра и фиксируя значение для каждой покрышки.
• Если какой-то из баллонов не соответствует требуемому давлению, нужно включить переключатель на ручке шланга или на самом корпусе устройства, в зависимости от типа его строения, после чего воздух начнёт автоматически нагнетаться в баллон.
• По мере подкачки нужно тщательно следить за показаниями прибора, и если шина оказалась перекачанной, нужно срочно выключить прибор и простым поворотным движением винта на ручке компрессора стравить излишки воздуха.
• По завершении процедуры нужно вернуть пластиковые колпачки на место, и водитель может продолжать движение.
• В случае, когда длины шланга не хватает для того, чтобы дотянуться сразу до всех 4 колёс, мастера и автолюбители нередко используют специальный резиновый, пластиковый или металлический удлинитель подкачки внутреннего колеса. Он представляет собой трубку с вентильной конструкцией и собственным поворотным соском для удобства использования его на колёсах.

Вам это будет интересно О летних шинах на Хендай Солярис (Hyundai Solaris)

Пункт подкачки колёс на АЗС

• Система подкачки колес КамАЗ 43118. Когда необходимо осуществить подкачку шины на грузовике, для примера, на КамАЗе 43118, алгоритм действий должен заключаться в следующих шагах водителя:
• На КамАЗах давление воздуха должно отличаться в зависимости от типа местности, где эксплуатируется транспортное средство и составляет для болотистой дороги 0,8; для плотного снежного покрова – 1,1; для песчаного основания – 2,0 и для всех прочих типов твёрдого покрытия – 2,0…2,1 кгс/см².
• Система подкачки колёс управляется самим водителем непосредственно из кабины путём поворота специального переключателя, который активизирует открытие специальных запорных вентилей, и по системе манжет и трубопроводов воздух под давлением нагнетается в баллоны грузовика.
• При необходимости проведения шиномонтажа на каждом колесе техники установлены персональные краны для прекращения подачи или забора воздуха. Каждый из них водитель может самостоятельно перекрыть, тем самым отсоединив автоматику, что даёт полноценно заняться заменой колеса или его ремонтом.

Трубки подкачки покрышек на КамАЗе Важно!

При подкачке не нужно усиливать давление выше отведённого максимума. И наоборот, не нагнетать недостаточное количество воздуха в колесо, так как всё это приведёт к преждевременному износу покрышек и подвески. Кроме того, нужно следить за тем, чтобы в каждой шине на одной оси были строго одинаковые показатели для того, чтобы в дальнейшем водитель не испытывал вибрации при движении, и автомобиль не уводило в сторону.

Проведение работ с задними механизмами на ВАЗ классических моделей

Инструменты: ключи, молоток, отвертка и т.д. аналогично замене передних дисков.

1. Автомобиль устанавливается на домкрат и снимается заднее колесо.
2. Отворачиваются болты крепления тормозного барабана.
3. Барабан снимается.
4. С помощью отвертки вынимается стяжная пружина и распорная планка.
5. Поворачивается хвостовик стойки передние колодки.
6. Передняя колодка отводится, снимается нижняя стяжная пружина.
7. Снимается опорная стойка задней колодки.

Подробно весь процесс смотрите на видео в конце статьи.

Вначале рассмотрим, как правильно прокачать тормоза на «Классике». Чтобы правильно выполнить операцию, необходимо учитывать, что на ВАЗ-2106 или любой другой модели, тормоза – двухконтурные. То есть, вся система разделена на две независимые части. Сделано это для того, чтобы в случае разгерметизации одного из контуров, второй оставался работоспособным, и автомобиль мог останавливаться.

У всех классических моделей, в том числе и тормоза ВАЗ-2107, контуры разделяют приводы передних и задних колес. Это обязательно учитывается, когда необходимо прокачать тормоза 2101 или другой модели.

Кстати, если завоздушен только один контур, то второй подвергать прокачке не обязательно, хотя лишней не будет обработка всех механизмов, как передних, так и задних.

Итак, все подготовлено, и можно приступать.

Последовательность действий такова:

• Автомобиль лучше загнать на яму, чтобы добраться до штуцеров было легче. При этом он обездвиживается при помощи ручника или противооткатных опор;
• С бачка тормозной жидкости снимаем крышку, проверяем уровень, при надобности доводим до максимальной отметки;

• Вначале прокачиваем задние тормоза ВАЗ, поскольку вся операция делается от тормозного механизма, который максимально удален от главного цилиндра, то есть от правого заднего колеса;
• Садим помощника на водительское место. Сами забираемся под автомобиль, накидываем ключ на штуцер, а затем надеваем на него подготовленную трубку, второй конец которой следует опустить в емкость с залитым в нее небольшим количеством жидкости. Желательно сразу сорвать штуцер с места и сразу же его завернуть обратно, еще до проведения прокачки. Делается это для того, чтобы в процессе не возникло заминки из-за неоткручивающегося штуцера;
• Просим помощника 5-6 раз нажать на тормозную педаль. При этом с каждым нажатием провал ее будет все меньше – привод закачивается жидкостью, при этом воздух перемещается к механизмам. После закачки системы, помощнику следует зажать педаль – нажать на нее и удерживать;
• Откручиваем штуцер на пол-оборота, из него начнет вытекать рабочая жидкость. Если используется прозрачная трубка, то в нее будет хорошо видны пузырьки воздуха, при этом удерживаемая педаль начнет опускаться вниз, пока не упрется в пол. В таком положении помощник должен удерживать ее, в это время штуцер нужно завернуть обратно;

• Такую последовательность действий следует провести для одного механизма 4-5 раз, чтобы полностью удалить воздух;
• Следующим на «классике» прокачивается левое заднее колесо (поскольку они объединены в один контур). Но перед этим необходимо проверить уровень бачке, и довести его до максимальной отметки. Последовательность действий та же: накачиваем тормоза и удерживаем педаль – попускаем штуцер для слива жидкости с воздухом (педаль опускается вниз) – затягиваем штуцер – накачиваем снова. И так 4-5 раз;

Многие автолюбители прибегали к подобному способу модернизации своего авто. При этом, как правило, тормозные диски брались с «Соболя», а суппорты – снимались с «Оки». Стоит отметить, что готовый результат получался часто на порядок хуже, чем был ожидаемый эффект. Гидравлика отсутствовала, часто возникали проблемы с ручным тормозом, случались и другие неприятные ситуации, так что езда на таком тюнингованном автомобиле ничего хорошего не приносила. Да и пройти техосмотр после подобной модернизации не получится.

А еще интересно: Как отрегулировать колдун Нива Шевроле

Замена тормозных колодок задних

Автомобиль Шевроле Нива отличается большой надежностью и прочностью. Одним из важных преимуществ данного автомобиля является возможность производить мелкий ремонт самостоятельно, без визитов на СТО.

Одним из таких узлов является тормозная система автомобиля. Возможность менять расходные детали и самостоятельно производить диагностику повышает безопасность водителя и пассажиров, делает безопасной поездку.

В Шевроле Нива на задней оси установлены тормоза барабанного типа. Основным компонентом, периодически нуждающимся в замене являются тормозные колодки. Производитель авто рекомендует проверять колодки через 20000 пробега. Замена производиться через 30 000 километров.

Но не стоит забывать, что в первую очередь эти параметры зависят от стиля езды и условий эксплуатации автомобиля. На дорогах с плохим покрытием, как правило, более часто приходиться сбрасывать скорость, что приводит к более быстрому износу колодок. В основном страдает внешняя накладка, которая стирается гораздо быстрее. Чтобы контролировать ее состояния, на барабане предусмотрено специальное окошко, через которое можно увидеть уровень износа.

Автомобиль может эксплуатироваться, если толщина накладки составляет более 2 миллиметров. В противном случае необходимо производить замену всех накладок на задней оси. Меняются все 4, причем в данном случае не имеет значения уровень износа остальных.

Если производить замену тормозных накладок частично, это приведет к ухудшению ходовых качеств автомобиля, неполадкам а работе тормозной системы. При торможении будет происходить уход автомобиля в сторону от траектории движения.

Для замены тормозных колодок на ниве необходимо установить автомобиль на ровную поверхность. После этого под передние колеса необходимо поставить упоры, чтобы исключить скатывание. Необходимо снять автомобиль со стояночного тормоза.

Далее необходимо немного необходимо ослабить болты крепления колеса, поднять автомобиль при помощи домкрата и снять колесо.

Для дальнейших действий понадобиться ключ на 13. С помощью него ослабляется тросик стояночного тормоза. Для этого ослабляется гайка и контргайка.

После этого с помощью ключа на 12 откручиваются болты, удерживающие тормозной барабан.

Если автомобиль эксплуатировался в зимний период, может возникнуть такая проблема, как прикипание барабана. Чтобы устранить данную проблему необходимо с помощью деревянной или резиновой киянки обстучать барабан по окружности. Если киянки в наличии нет, можно использовать обычный молоток. Но удары надо наносить через деревянный брусок или кусок резины.

Внимание! Категорически запрещено использование смазочных материалов. Это может вывести из строя тормозную систему автомобиля

После того, как барабан снят, он внимательно осматривается на наличие повреждений. Иногда, при эксплуатации автомобиля на нем могут возникать трещины, борозды или сколы. При наличии дефектов необходимо произвести замену барабана.

Перед тем, как снять тормозные колодки Шевроле Нива необходимо при помощи двух рычагов вдавить поршни в колесный цилиндр. Это необходимо для установки новых тормозных колодок.

Следующей снимается стягивающая пружина и распорная планка

При снятии необходимо действовать осторожно, поскольку выскочившая пружина может повредить руки

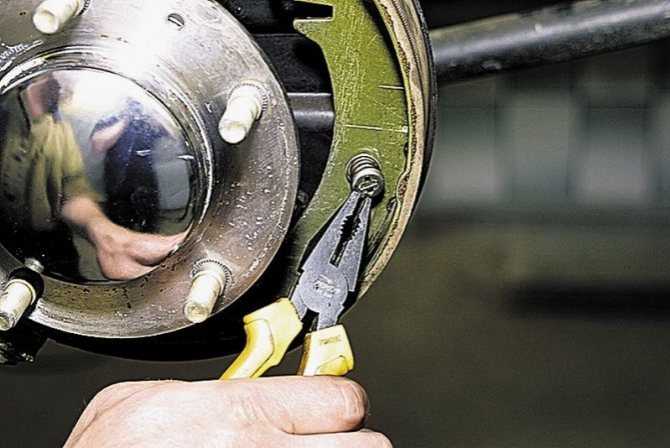

Затем с помощью плоскогубцев необходимо выкрутить наружную чашку до тех пор, пока прорези на ней не совпадут с определенными выступами на стойке.

Эти детали довольно мелкие, для их хранения лучше использовать отдельную емкость. При наличии на поверхности ржавчины и пыли необходимо сразу очистить.

Теперь можно аккуратно отвести переднюю колодку, чтобы снять нижнюю пружину.

Похожим образом снимается задняя колодка, отсоединяется тросик, который управляет стояночным тормозом.

Замена задних тормозных колодок на Нива Шевроле обычно не занимает много времени. Установка новых колодок и сборка осуществляется в обратной последовательности.

После завершения работ необходимо несколько раз сильно нажать на педаль тормоза, чтобы система установила необходимые зазоры и отрегулировала положение тормозных колодок. Так же после замены рекомендуется соблюдать скоростной режим и избегать повышенных усилий при торможении.

Самостоятельная прокачка на примере ВАЗ-2110

На Ладе «Десятке» все делается так же, как и на моделях ВАЗ 2108-21099, поскольку конструкция тормозной системы – одинакова. Поэтому рассмотрим, как прокачать тормоза на моделях 2110-2112 самому, без помощников.

Для этого понадобиться использование одного дополнительных элементов – аэратора, который можно купить или сделать и резинового шланга с наконечниками с обеих сторон для подсоединения к ниппелю.

Самодельный аэратор – это крышка от тормозного бачка «классики» (без встроенного датчика), в которую установлен ниппель от бескамерного колеса.

Суть самостоятельно прокачки очень проста и делается она так:

• Авто обездвиживается. На штуцер тормозного механизма, который прокачивается, надевается шланг для прокачки;
• Аэратор накручивается на тормозной бачок, и к нему подсоединяется один конец шланга. Второй же надевается на ниппель накачанного автомобильного колеса (к примеру, запаски);
• Отворачиваем штуцер на пол-оборота. При этом давление воздуха из запаски начнет выдавливать жидкость. Остается лишь проследить, когда по трубке пойдет жидкость без воздушных пузырьков, и затягиваем штуцер;

Таким образом прокачиваются все механизмы. Давления воздуха одного колеса достаточно чтобы полностью прокачать систему;

Но в этом есть один нюанс – давление, подаваемое в бачок должно быть не очень высоким (не более 1 атм). Иначе существует вероятность срыва крышки или повреждения бачка.

Прокачка тормозов описанными способами применима и для более современных моделей ВАЗ – 2114-2115, Приора, Калина. А все потому, что конструкция тормозов у них полностью идентична.

Тормоза Нивы

Полноприводный автомобиль повышенной проходимости «Нива» — современная скоростная и комфортабельная машина. А значит, все самые высокие современные требования к тормозам — их эффективности и надежности, к устойчивости машины при торможении и способности ее сохранять направление движения (оставаться в «коридоре» шириной 3,5—3,6 м) полностью относятся и к ВАЗ—2121.

На «Ниве», как и на других автомобилях ВАЗ, выбрана схема с передними дисковыми и задними барабанными тормозами. У полноприводной машины колесная база короче, а центр тяжести, естественно, выше, чем у «жягулей». И при.

торможении эти измененные параметры дают о себе знать: у ВАЗ —2121 перераспределение нагрузки между осями, разгрузка задних и перегрузка передних происходят более резко. И из-за этого на «Ниве» нельзя было использовать традиционную для завода схему раздельного гидропривода тормозов.

Два рабочих тормозных цилиндра каждого переднего колеса соединены с одной полостью главного тормозного цилиндра и образуют первичный контур, а третьи цилиндры каждого переднего колеса вместе с рабочими цилиндрами задних, барабанных тормозов — вторичный. Во время испытаний «Нивы» на соответствие ОСТ 37.001.016-70 и международным требованиям ЕЭК ООН полностью нагруженный автомобиль при отключении любого контура тормозов имел остановочный путь со скорости 80 км/ч всего 53 — 60 м при норме 90,1 м.

Тормоза Нивы

Полноприводный автомобиль повышенной проходимости «Нива» — современная скоростная и комфортабельная машина. А значит, все самые высокие современные требования к тормозам — их эффективности и надежности, к устойчивости машины при торможении и способности ее сохранять направление движения (оставаться в «коридоре» шириной 3,5—3,6 м) полностью относятся и к ВАЗ—2121.

На «Ниве», как и на других автомобилях ВАЗ, выбрана схема с передними дисковыми и задними барабанными тормозами. У полноприводной машины колесная база короче, а центр тяжести, естественно, выше, чем у «жягулей». И при.

торможении эти измененные параметры дают о себе знать: у ВАЗ —2121 перераспределение нагрузки между осями, разгрузка задних и перегрузка передних происходят более резко. И из-за этого на «Ниве» нельзя было использовать традиционную для завода схему раздельного гидропривода тормозов.

Два рабочих тормозных цилиндра каждого переднего колеса соединены с одной полостью главного тормозного цилиндра и образуют первичный контур, а третьи цилиндры каждого переднего колеса вместе с рабочими цилиндрами задних, барабанных тормозов — вторичный. Во время испытаний «Нивы» на соответствие ОСТ 37.001.016-70 и международным требованиям ЕЭК ООН полностью нагруженный автомобиль при отключении любого контура тормозов имел остановочный путь со скорости 80 км/ч всего 53 — 60 м при норме 90,1 м.

Способы диагностики ВУТ

При обнаружении одного из вышеперечисленных симптомов нужно сразу проверить вакуумный усилитель тормозов на работоспособность без снятия с автомобиля. Диагностика производится просто:

1. Запустите и прогрейте мотор.
2. Оставив двигатель работать на холостых оборотах, передавите рукой или пассатижами патрубок отбора разрежения, ведущий от коллектора. Другой вариант – отключить его от штуцера и заглушить последний деревянным клином.
3. Неизменное поведение мотора указывает на герметичность системы. Исправность воздушного клапана проверяется другим способом, описанным ниже.
4. Если обороты силового агрегата стабилизировались либо повысились, имеет место подсос воздуха через ВУТ или подающий шланг.

Определив неисправность усилителя, исключите из списка «подозреваемых» шланг передачи вакуума. Отсоедините патрубок и обследуйте на предмет трещин и порывов. Проверьте состояние хомутов, при необходимости установите новые затяжки.

Если герметизация патрубка не дала результата, переходите к проверке самого «вакуумника»:

1. Не запуская мотор, сядьте на водительское кресло и надавите тормоз 3–5 раз. Первые нажатия будут легкими, на последних рабочий ход сильно уменьшится. При этом диафрагма втягивает воздух через шланг и накачивает внутрь корпуса, выйти ему наружу препятствует обратный клапан. Припомните, атмосферный канал закрыт.
2. Совершив последнее движение, зафиксируйте педаль в нажатом состоянии и запустите двигатель.
3. После запуска мотора педаль должна опуститься примерно наполовину.

Герметичность корпуса ВУТ проверяется так:

1. Заведите силовой агрегат.
2. Выжмите тормоз до упора.
3. Не отпуская педаль, заглушите двигатель.

Если корпус или мембрана усилителя не пропускает воздух, педальный рычаг останется нажатым. В противном случае он вернется в первоначальное положение под действием пружины. Тогда необходимо снять механизм и заменить на новый. Отремонтировать ВУТ в гараже – задача довольно сложная, поскольку корпус элемента скреплен заводской вальцовкой.
