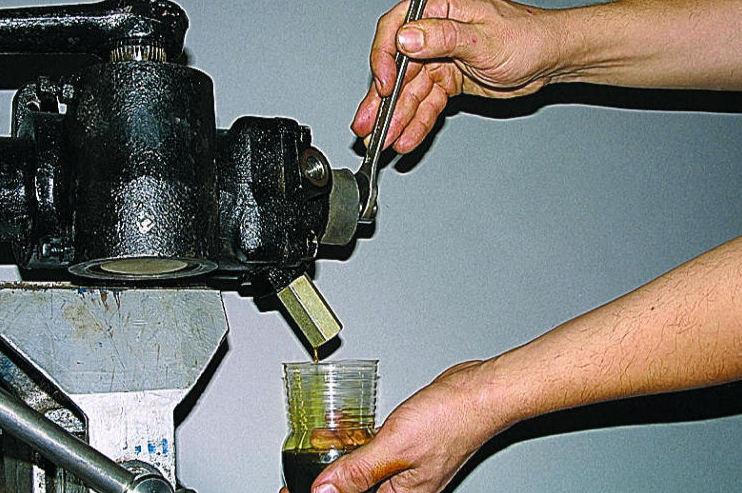

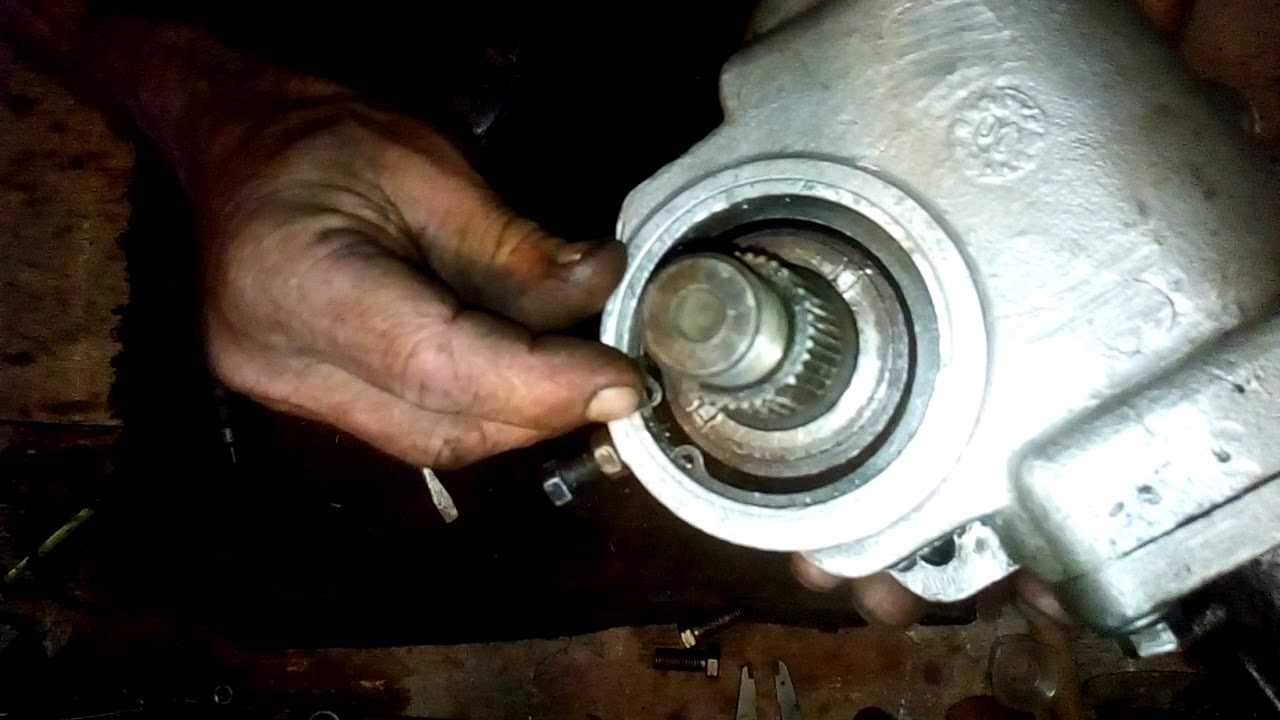

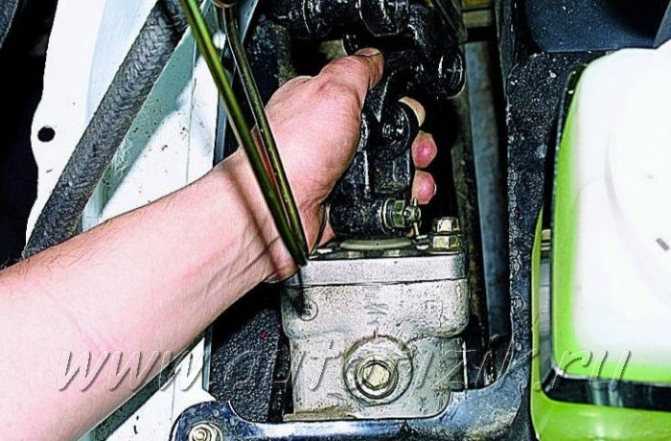

Регулировка рулевого редуктора газели с гидроусилителем и без

Содержание

1 Основные признаки неисправности гидравлического усилителя.
2 Основные показатели неисправности ГУР
3 Как ведет себя неисправный или изношенный гидравлический усилитель?

Гидравлический усилитель руля, является важным элементом автомобиля, в значительной мере упрощающий управление транспортным средством. Помимо основной функции облегчения руля, ГУР также повышает безопасность участников движения, улучшая управляемость автомобиля. В современном автомобилестроении, гидравлическое усиление рулевого получило широкое распространение. На более ранних моделях автомобиля, приходилось применять значительное усилие для изменения траектории движения. На сегодняшний день данная проблема решена благодаря рассматриваемому устройству. Несмотря на ряд достойных преимуществ, гидравлический усилитель нередко выходит из строя. Даже при соблюдении условий эксплуатации, ГУР необходимо своевременно проверять и обслуживать, для увеличения срока использования. Неисправность ГУР, влечет за собой ряд неблагоприятных последствий. Поэтому при обнаружении неполадок, необходимо своевременно диагностировать и восстанавливать устройство. Нередко, при обнаружении неисправностей автолюбители обращаются в специализированный сервис. Но, такой способ восстановления, требует немалых временных и денежных растрат. Поэтому актуально диагностировать устройство своими руками.

Ремонт насоса ГУР (zf) на Газель. — ГАЗ Газель, 2.4 л., 2013 года на DRIVE2

Сегодня столкнулся с ремонтом насоса ГУР на газеле, он просто заклинил, вскрытие показало что подшипник развалился в корягу, и так по порядку.Сняв насос первое с чем столкнулся так это как снять шкив.Он как оказалось просто напресован.Нагрев шкив ХОРОШЕНЬКО в районе вала подложив под него два бруска деревянных, начал его сбивать, нанося удары по валу, предварительно вкрутив в него болт, тяжело но соскачил.ДАЛЕЕ.Раскрутил заднюю часть насоса вынул все внутренности.Осталось выпресовать сам вал с подшипником.ОПЯТЬ ЗАГВОЗДКА.Подшипник в корпусе завольцован (не сильно) прогревая приступил к выпресовке в тесках(они на фото, без них сложно бы пришлось)подшипник вышел но края при этом обломал(не критично).СБОРКА.Напресовал подшипник (6303) на вал, потом вал с подшипником запресовал в корпус, подшипник подкрепил в корпусе путем развольцовки края керном.ВНИМАНИЕ, далее напресовываем шкив, т.к. это удобно потому что можно упереть вал в тисках.В последнюю очередь собираем заднюю часть насоса.Собрал, поставил, качал(врашением руля) сперва на заглушенном поддонкратив колеса.Потом завел немного погудев он замолчал.Работает прекрасно.Вроде все описал, есть вопросы задавайте.Всем добра

Цена вопроса: 1 000 ₽ Пробег: 247000 км

Устранение неисправностей

Рассмотрим основные способы устранения неисправностей, причины которых были описаны выше.

Повышенный шум

Повышенные шумы возникают в нескольких случаях. Появление посторонних звуков под капотом во время поворота рулевого колеса чаще всего свидетельствует о послаблении натяжения ремня привода насоса ГУР.

Чтобы устранить эту неисправность нужно проверить натяжение ремня. В рабочем состоянии при усиленном давлении на ремень большим пальцем он должен прогибаться на 0,1-0,15 см. Если же ремень прогибается значительно больше, его следует подтянуть натяжным механизмом.

Повышенный шум может быть причиной того, что в системе не хватает жидкости, вследствие чего в нее попал воздух. В этом случае нужно долить рекомендуемую жидкость в бачок ГУР. Но после этого обязательно следует провести прокачку системы для удаления из нее воздуха.

На разных автомобилях данная операция может проводиться по-разному.

При наличии специального штуцера

В одном случае прокачка проводится при помощи специального штуцера, который можно найти на корпусе гидроусилителя.

Для удобства прокачки передняя часть авто вывешивается, рулевое колесо поворачивается в какую-либо сторону до упора. При этом двигатель должен быть заглушен.

Затем штуцер для прокачки немного ослабляется для того, чтобы через него мог выйти воздух. После этого рулевое колесо не быстро поворачивается в другую сторону до упора.

При поворачивании рулевого колеса через штуцер должен выйти весь воздух из системы. Сигналом того, что воздух вышел, будет появление из штуцера жидкости. Если жидкость пошла, то, не меняя положения рулевого колеса, штуцер нужно затянуть, чтобы через него воздух не попал обратно в систему. При проведении данной операции нужно постоянно следить за уровнем жидкости в бачке.

Затем следует переднюю часть авто опустить. Чтобы завершить прокачку системы, нужно запустить двигатель и начать проворачивать руль из стороны в сторону до упора. Но долго удерживать руль в крайнем положении нельзя.

Во время проведения этой операции в бачке будут появляться пузырьки воздуха. Проворачивать руль при заведенном двигателе нужно до тех пор, пока эти пузырьки не исчезнут.

Гидроусилитель без штуцера

Если гидроусилитель не оснащен штуцером для стравливания воздуха, процесс прокачки производится несколько иначе. Вначале проводятся операции при заглушенном двигателе.

Для этого передняя часть авто вывешивается. В бачок заливается жидкость до уровня. Затем нужно несколько раз провернуть руль от упора до упора.

Затем авто опускается на землю. После потребуется запустить двигатель и дать ему поработать несколько минут. Далее рулевое колесо нужно снова провернуть от упора сначала влево, затем в право, не останавливаясь в крайних положениях. При этом нужно следить за уровнем жидкости и в случае надобности проводить доливку.

При проведении этой операции в бачке на поверхности жидкости образуется пена. Затем нужно двигатель остановить и подождать, пока пена не исчезнет. Прокачка произведена.

Если шум под капотом прослушивается постоянно, то это сигнализирует об износе подшипников насоса гидроусилителя. В таком случае производится замена насоса.

Увеличение усиления на рулевом колесе

Неисправности гидроусилителя руля, которые проявляются увеличением усилия на рулевом колесе, свидетельствуют о засорении системы.

В таком случае потребуется проверить фильтрующий элемент бачка гидроусилителя. Если заметна сильная его засоренность, бачок нужно заменить.

После чего провести промывку системы путем двухразовой замены рабочей жидкости с последующей прокачкой системы. Эту операцию нужно проводить также, когда было обнаружено помутнение жидкости.

Подтекание рабочей жидкости

Очень часто неисправности гидроусилителя руля сводятся к появлению подтекания рабочей жидкости. Она может протекать в местах крепления трубопроводов или же в случае повреждения этих трубопроводов.

В первом случае рекомендуется заменить хомуты на трубопроводах. При повреждении трубопровода, его нужно заменить, для чего придется сливать рабочую жидкость из системы. Причем желательно менять все трубопроводы сразу. После замены трубопроводов в систему заливается новая жидкость и проводится прокачка.

Важно помнить, что повторное использование рабочей жидкости гидроусилителя не рекомендуется, поскольку это может привести к выходу из строя элементов гидроусилителя. Признаки неисправности рулевой рейки: причины, как проверить, устранение поломок

Признаки неисправности рулевой рейки: причины, как проверить, устранение поломок

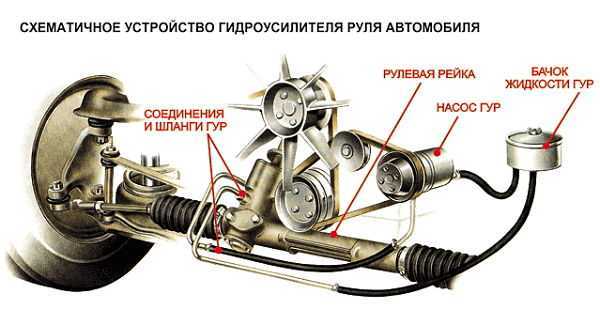

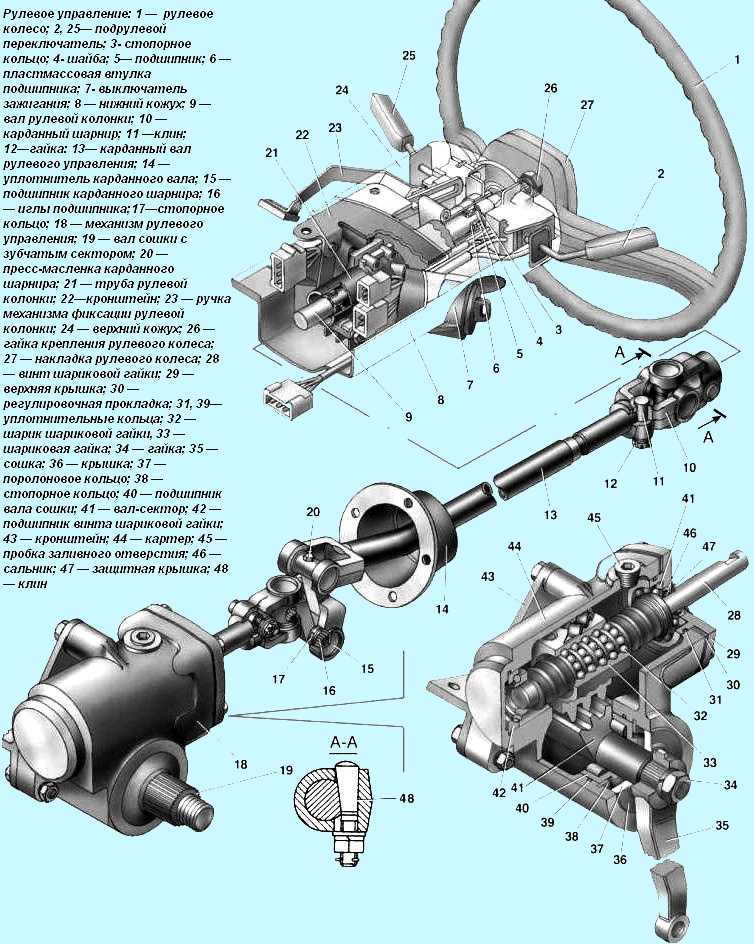

Устройство, правила обслуживания гидроусилителя руля

Здесь мы попытаемся рассмотреть основные поломки с гидроусилителем рулевого управления и методы их исправления. Но в начале пройдемся коротко о конструкции данной системы.

На легковых авто используется гидравлический усилитель комбинированного типа, в котором часть узлов этой системы установлены в корпусе рулевого механизма. Всего же ГУР в свою конструкцию включает такие составные элементы:

бачок с жидкостью;
насос с перепускным клапаном;
трубопроводы;
распределительное устройство;
исполнительный механизм;

Несмотря на такое количество составных частей, усилитель руля – система достаточно надежная и редко выходит из строя. Причем неисправности во многом случатся из-за несоблюдения правил эксплуатации. Конечно, нельзя сбрасывать со счетов естественный износ элементов, но поломки из-за этого фактора встречаются очень редко. Более подробно о конструкции гидроусилителя руля и принципах его работы читайте здесь.

Основные правила обслуживания гидравлического усилителя рулевого управления автомобиля – достаточно просты, и выполнить их может каждый автовладелец.

Первый пункт их сводится к периодической проверке уровня рабочей жидкости в системе. Делать это надо каждый раз при открывании капота

Это условие – достаточно важное, поскольку смазка составных элементов системы выполняется этой же жидкостью. Недостаток ее приводит к повышенному износу деталей системы и преждевременной их поломке.
Второй пункт правил обслуживания относится к приводному ремню насоса усилителя

Его натяжение должно соответствовать норме, иначе недостаточная или чрезмерная натяжка его может сказаться на работоспособности ГУР в целом.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
контакт красно-коричневого цвета — это кабель подключения к тахометру;
серый контакт идет на контроллер скорости авто;
бело-розовый провод — контрольный индикатор усилителя;
черно-желтый контакт — это диагностическая линия;
следующий контакт пустой, провод к нему не подключен;
контакт коричневого цвета — это масса;
пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

Сначала отключается зажигание.
Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
Далее, зажигание нужно включить.
Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

https://youtube.com/watch?v=r8AExwMEq-k

Как по миганию значков индикатора понять, где искать причину:

один длинный сигнал и один короткий — электроусилитель исправен;
один длинный и два коротких — нет сигнала оборотов мотора;
один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
один длинный и девять коротких — поломка контроллера скорости.

Коды ошибок

с1044 — неверная последовательность датчика положения ротора (ДПР)

c1621 — не верное напряжение 5V

с1622 — отказ цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала — сигнал с датчика хола (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного вывода датчика момента — возможно, что крышка вала перетерла изоляцию и средней, зеленый провод замыкает на массу

Признаки неисправности ГУР

Основные признаки, которые могут указывать на неисправность гидроусилителя руля:

Возросшее усилие при повороте руля: если оно больше, чем обычно, это является признаком того, что гидроусилитель руля работает неисправно.
Шум при повороте руля: еще одним признаком может быть необычный шум или скрип при повороте руля. Это может быть связано с проблемами с насосом гидроусилителя или с недостатком масла в системе.
Утечка жидкости: гидроусилитель руля использует специальную жидкость для своей работы. Если вы замечаете подтеки под автомобилем или уровень жидкости в бачке гидроусилителя постоянно падает, это может указывать на утечку в системе.
Вибрация руля: в некоторых случаях можно заметить, что руль начинает «пульсировать» или вибрировать, особенно при повороте. Это может указывать на проблемы не только с рулевой рейкой, но и с редуктором гидроусилителя.
Неравномерное усиление: если усиление руля кажется неравномерным или меняется во время движения, это также может указывать на проблемы. Например, усиление может быть сильным при низкой скорости, но ослабевать при увеличении скорости, а также меняться при поворотах влево, вправо.

Если вы замечаете какие-либо из этих симптомов, рекомендуется обратиться к профессиональному автомеханику для диагностики и ремонта, ведь проблемы могут быть не только с ГУР, но с другими элементами рулевого управления, подвески и т.д.

Сломался насос ГУР: признаки и причины неисправностей

Итак, все перечисленные выше элементы участвуют в процессе создания давления. Стоит маленькой пластинке треснуть или стереться, и вот давления уже недостаточно или нет совсем.

Во всем этом есть единственный плюс (если это можно назвать плюсом): насос ГУР никогда не ломается внезапно, он всегда подает сигналы бедствия.

Периодически сильно гудит

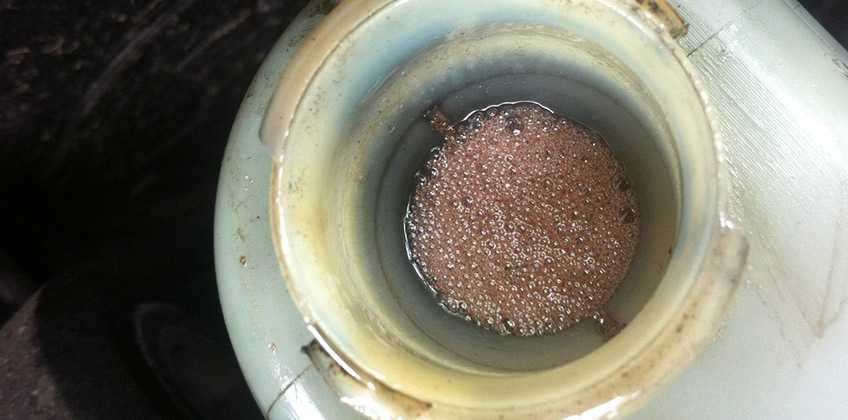

Поздравляем, у вас воздух. Загляните в бачок — если видите пузырящееся масло, значит, система разгерметизировалась, и в нее попал воздух. Сразу осмотрите агрегат, бачок и магистраль на предмет трещин. Если снаружи все целое, придется снимать и разбирать насос — возможно, подтекает сальник, уплотнительные кольца или прокладка.

Система гидроусилителя завоздушена

Пронзительно визжит при повороте руля

Тут дело в ремне: либо он слабо натянут и проскальзывает по шкиву во время вращения, либо совсем растянулся.

Под капотом постоянно гудит и руль стал тугим

Вот это явный, стопроцентный признак, что насос не может создавать нужное давление и зовет вас на помощь. А если нет давления, нет и толку от усилителя. Причин здесь несколько:

1. Износились элементы рабочей пары. Виной всему возраст насоса или старое, грязное масло (если оно вообще есть в системе).

Если вы тщательно следите за количеством и качеством масла, а пластинки стерлись по торцам, значит, пришло их время. Изношенные пластины не достают до стенок статора, не образуют областей низкого давления и не захватывают масло. Нужно просто заменить их.
Износились пазы лопастей — это тоже, в основном, проблема возрастных насосов. Можно поменять либо рабочую пару целиком, либо ротор.
Появились щербинки на внутренней поверхности статора, пазах или лопастях. Это случается, когда масло, призванное защищать детали насоса, гробит их. Как? Да элементарно: старое масло обычно насыщено металлической стружкой и мелким мусором. Эта стружка работает как абразив и разрушает поверхности рабочей пары. Микрочастицы металла появляются в системе, если насос какое-то время работал в сухую, а еще стружку выбивают уплотнительные кольца золотника. Эта проблема тоже решается в условиях СТО: мастер отшлифует стенки статора, в критическом случае — заменит деталь.
Залипли лопасти. Грязное, старое, вязкое масло не дает пластинкам двигаться быстро и свободно, они буквально залипают в пазах, выдвигаются-задвигаются неравномерно, давление создается через раз. В этом случае насос разбирают, чистят рабочую пару, обязательно промывают систему ГУР и, естественно, меняют масло.

Выработка на стенках статора

2. Серьезные повреждения редукционного клапана.

Редукционный клапан регулирует давление: когда оно превышает максимум, клапан открывает допканал и сбрасывает давление до допустимого. Случается, что редукционный клапан залипает, становится неподвижным, т.е перестает закрывать (или открывать, что хуже) допканал, и масло хлещет мимо системы. Такое происходит, если на клапане есть задиры или он так долго работал с грязным маслом, что буквально оброс липкими отложениями.

Отремонтировать клапан вполне реально — на большинстве автомобилей его можно снять, разобрать, почистить или заменить поврежденные элементы. Обязательно нужно промыть систему и залить новое масло.

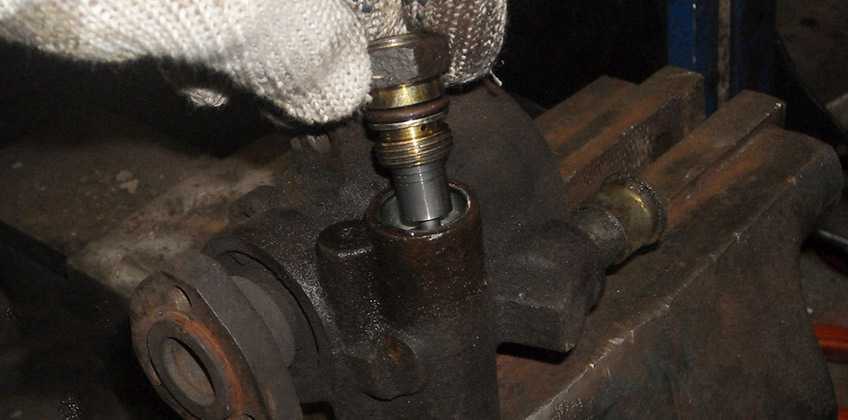

Редукционный клапан насоса

3. Насос банально “устал”. Никакой механизм не может служить вечно, даже самый ухоженный и конструктивно совершенный.

Нормативные требования к рулевому управлению

Требования к элементам рулевого управления транспортных средств регламентируются Правилами ЕЭК ООН № 79.

Суммарный люфт в рулевом управлении в регламентированных условиях испытаний не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, а при отсутствии таких данных он не должен превышать 10° для легковых автомобилей и созданных на их базе агрегатов грузовых автомобилей и автобусов; 20° для автобусов; 25° для грузовых автомобилей.

Суммарный люфт в рулевом управлении — это угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в сторону, противоположную положению, примерно соответствующему прямолинейному движению транспортного средства.

Начало поворота управляемого колеса — это угол поворота управляемого колеса на 0,06 ± 0,01°, измеряемый от положения прямолинейного движения.

При проверке суммарного люфта необходимо выдерживать следующие условия испытаний:

шины управляемых колес должны быть чистыми и сухими;
управляемые колеса должны находиться в нейтральном положении на сухой ровной горизонтальной асфальтоили цементнобетонной поверхности;
испытания автомобилей, оборудованных усилителем рулевого привода, проводятся при работающем двигателе.

Значение суммарного люфта в рулевом управлении определяют по углу поворота рулевого колеса между двумя зафиксированными положениями в результате двух или более измерений.

Натяжение ремня привода насоса усилителя рулевого управления и уровень рабочей жидкости в бачке должны соответствовать требованиям, установленным изготовителем ТС в эксплуатационной документации.

При органолептической проверке рулевого управления проверяется выполнение следующих нормативных требований:

вращение рулевого колеса должно происходить без рывков и заеданий во всем диапазоне угла его поворота, неработоспособность усилителя рулевого управления (при его наличии на ТС) не допускается;
самопроизвольный поворот рулевого колеса от нейтрального положения при неподвижном состоянии ТС с усилителем рулевого управления и работающем двигателе не допускается;
максимальный поворот рулевого колеса должен ограничиваться только устройствами, предусмотренными конструкцией ТС;
не предусмотренные конструкцией перемещения деталей и узлов рулевого управления относительно друг друга или опорной поверхности не допускаются;
резьбовые соединения должны быть затянуты и зафиксированы способом, предусмотренным изготовителем ТС;
применение в рулевом механизме и рулевом приводе деталей со следами остаточной деформации, трещинами и другими дефектами не допускается.

Повреждение и отсутствие деталей крепления рулевой колонки и картера рулевого механизма, а также не предусмотренное изготовителем ТС в эксплуатационной документации повышение подвижности деталей рулевого привода относительно друг друга или кузова (рамы) не допускаются.

Не допускается подвижность рулевой колонки в плоскостях, проходящих через ее ось. Рулевая колонка должна надежно соединяться с сопрягаемыми деталями и не иметь повреждений. Устройство фиксации положения рулевой колонки с регулируемым положением рулевого колеса, а также устройство, предотвращающее несанкционированное использование ТС, должны быть в рабочем состоянии.

Диагностика ГУР своими руками

Тестирование гидроусилителя руля необходимо начать с контроля качества и уровня масла в расширительном баке. Пригодной к дальнейшей эксплуатации считается жидкость, если она не имеет запаха отработки и тёмных оттенков. Качественное масло должно быть прозрачным, а появление сероватого или землистого цвета свидетельствует о необходимости его замены. Многие водители считают, что жидкость в систему гидроусилителя руля заливается один раз, и нет смысла её менять. Однако это большое заблуждение, которое в итоге может стать причиной выхода из строя ГУР.

Для проверки работоспособности гидроусилителя запустите двигатель и оцените наличие шумов в районе насоса ГУР. Исправный узел не должен издавать никаких шумов, если к рулю не приложены усилия.

Поверните руль поочерёдно в обе стороны до упора. Если в этом случае возникает характерный вой или жужжащий звук в районе насоса. При этом он усиливается по мере увеличения угла поворота колёс, следовательно, вышел из строя либо сам насос, или подшипник вала. При выходе из строя подшипника может произойти нарушение герметичности системы, о чём будет свидетельствовать появление пены в бачке. Масло может пениться, а также выливаться через верхний край. Как правило, в этом случае жидкость будет иметь землистый оттенок.
Поочерёдно поверните руль до упора влево и вправо. Если в этом случае на режиме ХХ усилия большие, но с увеличением оборотов они уменьшаются, следовательно, причина неисправности в износе рабочего узла насоса. Когда на руле появляются дополнительные усилия, это может также быть износ шаровых опор, дефекты поворотных (опорных) подшипников передних стоек. Широкая резина в первые несколько дней после монтажа может создавать определённую нагрузку на руль. Однако главный признак износа рабочего узла насоса – это изменение усилий на руле при увеличении оборотов.
Если в процессе вращения руля возникает небольшая вибрация (биение), и её интенсивность возрастает с поворотом руля на большой угол, вероятнее всего, проскальзывает приводной ремень насоса. Это может быть следствием слабой натяжки (износа) ремня или дефектов подшипника. Иногда также может появляться визг (писк).
Если масло в бачке качественное, его уровень в допустимых пределах и нет посторонних шумов в районе насоса, однако, при этом руль стал тугим, скорее всего, причина в заклинивании (залипании) перепускного клапана.
Когда в процессе вращения руля в разные стороны ощущается разница в усилиях, значит, нужно проверить узел переключения давления. Вероятнее всего, механизм износился. Дефекты механизма переключения могут также создавать скачкообразные усилия на руле (тяжело-скачок-легко).

Заключение

В данном курсовом проекте подобраны наиболее рациональные способы
устранения дефектов, наиболее часто встречающихся при ремонте валика насоса
гидравлического усилителя руля ЗИЛ-431410, автомобиля так же подобрано
необходимое оборудование, применение которого позволяет качественно произвести
ремонт с наименьшими затратами.

В результате выполнения курсового проекта был разработан технологический
процесс восстановления валика насоса гидравлического усилителя руля автомобиля
ЗИЛ 431410, проведён технико-экономический анализ выбранных способов
восстановления, т.е. выбранные способы с точки зрения экономичности, сложности
оборудования и технологичности являются наиболее приемлемыми из известных. В
результате работы был сделан ремонтный чертёж детали, сборочный и рабочие
чертежи приспособления и составлена карта технологического процесса
восстановления детали. Следовательно, существует необходимость восстановления
детали вместо замены её новой, т.к. с точки зрении экономии средств это более
выгодно чем покупка новой детали.
