Признаки неисправности абс на автомобиле

Как проверить датчик АБС

Система абс на автомобиле устанавливается для предупреждения блокировки колес при экстренном торможении.

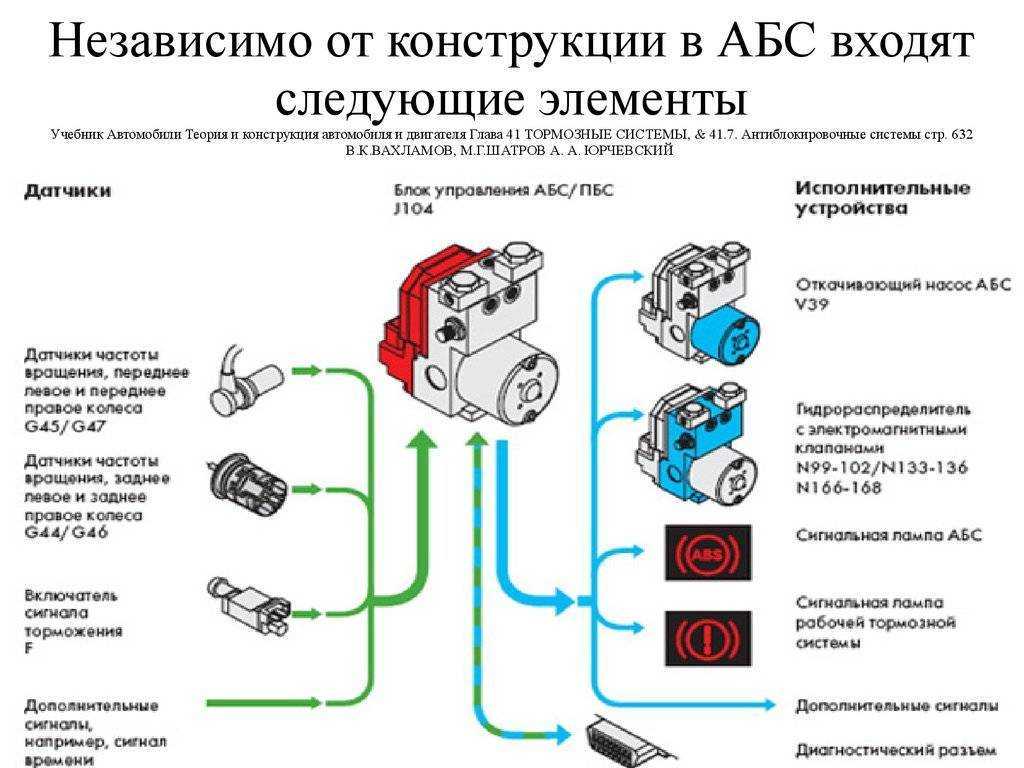

Система состоит из блока управления, гидравлического блока, сенсорных датчиков числа оборотов и колесных тормозных механизмов. Основным в системе абс является блок управления, принимающий сигналы от датчиков об оборотах колес и принимающих решение об их оценке. Данные датчиков анализируются системой и делается заключение о степени скольжения колес, об их ускорении или замедлении. Полученная информация обрабатывается и поступает в виде сигналов на магнитные клапаны гидравлического блока, выполняющего задачи управления.

Работа абс на автомобиле

При включении зажигания на щитке приборов загорается индикатор с надписью «ABS». Зажегшийся индикатор означает, что цепь абс исправна и производится тест-контроль электронного блока управления и других устройств, входящих в антиблокировочную систему. При исправной системе индикатор «ABS» погаснет после самодиагностики или при начале движения.

При нажатии на педаль тормоза в систему тормозов от главного тормозного цилиндра поступает давление на рабочие (колесные) тормозные цилиндр, передающие усилие на тормозные колодки, прижимающиеся к тормозным дискам. Преимущество системы тормозов с абс в том, что анализу подвергается каждое колесо и подбирается оптимальное давление для него, препятствуя тем самым блокировке колес. Полное торможение происходит благодаря давлению в системе, регулируемое ABS.

Все вышеописанное верно только при исправных датчиках, так как отказ датчиков ведет к сбою в системе и уменьшению эффективности торможения. При возникновении проблем, система ABS отключается, и система тормозов начинает работать без ее участия. Одновременно на щитке приборов загорается индикатор, сообщающий о проблемах с антиблокировочной системой.

Сюда же стоит отнести и состояние шин с разной степенью износа протектора, спущенные колеса, разный рисунок протектора, люфт в подшипнике колесной ступицы, что будет отрицательно отражаться на корректной работе антиблокировочной системы.

Устройство датчика абс

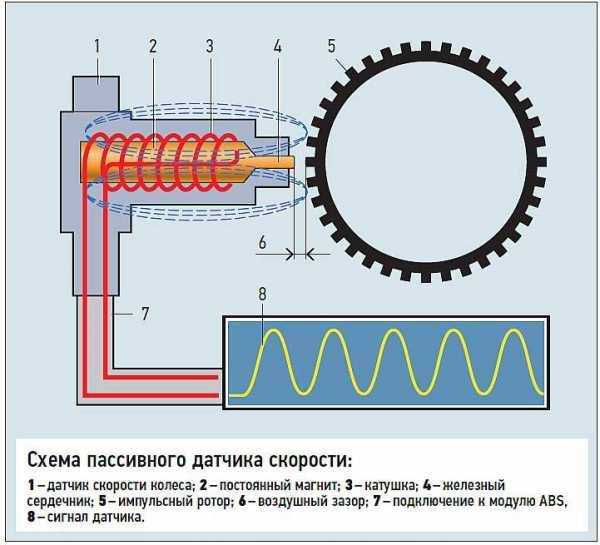

Датчик представляет собой индукционную катушку, работающую в паре с металлическим зубчатым диском, расположенным на колесной ступице.

Неисправности датчика абс

Наиболее частой причиной отказа датчика является обрыв одного или нескольких проводов. Также причиной неисправности может послужить механическое повреждение датчика абс или зубчатого венца. Неисправности могут быть выражены и в окислении контактов, ненадежном соединении в местах контактов, замыкании датчика на «массу».

Проверка датчика абс

При отказе датчика он перестает передавать системе необходимые сигналы и антиблокировочная система уже не выполняет свои обязанности, соответственно при торможении происходит блокировка колес. При загорании индикатора абс на панели приборов, который не гаснет, необходимо срочно обратиться на СТО, где будет выполнена диагностика и при необходимости будет произведена замена датчика абс.

Собственно, проблему, — как проверить датчик абс, может решить сам владелец автомобиля, имея на руках тестер, паяльник и опыт работы с этими приборами. С помощью тестера измеряется сопротивление датчика абс, значения которого должно быть в пределах, данных в описании по эксплуатации. Обычно сопротивление составляет порядка 800-1200 Ом, если же сопротивление катушки датчика стремится к нулю, то на лицо короткое замыкание, когда же сопротивление стремится к бесконечности, это говорит об обрыве в цепи датчика.

Помимо проверки самого датчика абс необходимо выполнить и прозвонку всей цепи, идущей к датчику, где часто наблюдается нарушение целостности проводки.

Далее измеряется сопротивление при прокручивании колеса, которое должно меняться, что будет говорить об исправности датчика.

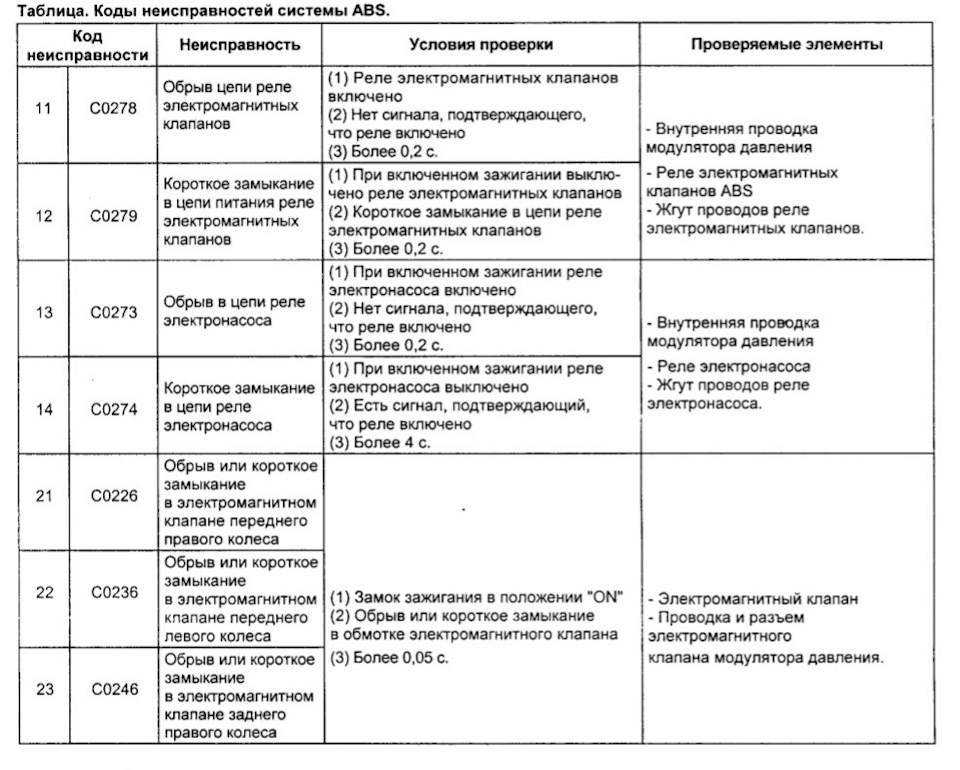

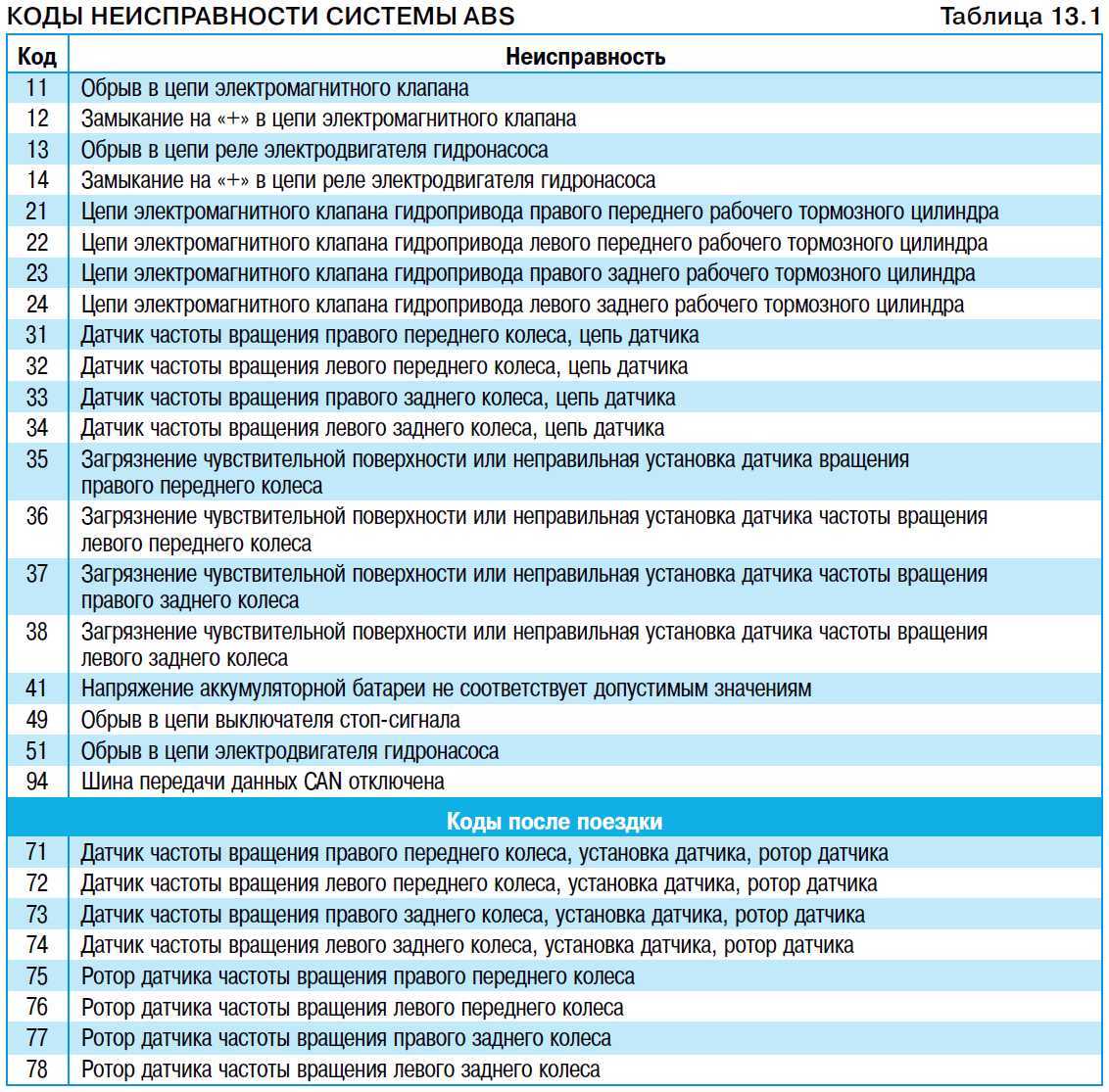

К тому же многие современные автомобили оснащены системой самодиагностики, с выводом на экран дисплея кодов ошибок, которые можно расшифровать по данным инструкции к автомобилю по эксплуатации.

Обнаруженные обрывы проводов устраняются только путем пайки, так как соединение путем скрутки проводов чревато новым обрывом, окислением и прочими проблемами. При этом нужно учитывать, что каждое устройство по- своему маркировано, с разным цветом проводов и полярностью. Эти данные нужно учитывать при ремонте.

Если после устранения обрывов проводов, проверки зубчатого диска и прозвонки цепи остались проблемы с работой абс, то неисправности нужно искать в электронике и необходима комплексная диагностика системы.

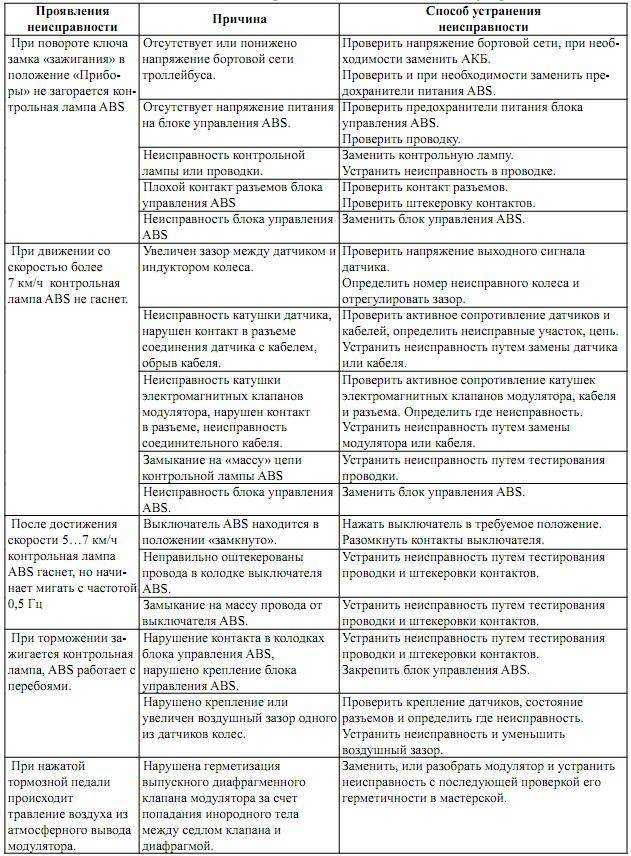

Самые распространенные неисправности ABS

Первым признаком и наверное самым основным, выхода из строя системы ABS считается долгосрочная индикация на соответствующего значка на панели приборов. Все же, каждой поломке есть свое объяснение. Проблема может быть мелкой, засорились датчики или попросту слетел провод. Так же может быть более серьезная причина – в систему поступил воздух или поломка элементов. Стоит понимать, что рано или поздно даже сама совершенная система антиблокировки колес приходит в негодность.

Как показывает практика, специалисты выделяют несколько основных и самых частых поломок антиблокировочной системы тормозов. В первую очередь стоит проверить целостность предохранителей, не исключено, что со временем они могут перегореть. Далее по списку идут датчики вращения колес на ступицах, а так же масса. Датчики имеют свойство изнашиваться, так как в работе постоянно. Малейшее засорение так же может привести к выходу из строя всего механизма. Не стоит забывать, что еще одной причиной выхода из строя всей системы может быть элементарный обрыв провода или повреждение отдельных элементов ABS.

АБС — друг водителя

Перейдем теперь от теории к практике. Почему все-таки нужно стремиться приобрести автомобиль с ABS? В экстренной ситуации, когда инстинктивно вы с силой жмете на педаль тормоза, при любых, даже самых неблагоприятных дорожных условиях, автомобиль не развернет, не уведет с заданного курса. Напротив, управляемость машины сохранится, это значит, что вы сможете объехать препятствие, а при торможении на скользком повороте избежать заноса.

Работа ABS сопровождается импульсными толчками на педали тормоза (их сила зависит от конкретной марки автомобиля) и звуком «трещетки», который исходит из блока модуляторов. Об исправности системы сигнализирует световой индикатор (с надписью «ABS») на приборном щитке. Индикатор загорается при включенном зажигании и гаснет через 2-3 секунды после пуска двигателя. Если
сигнал подается при работающем двигателе — есть повод для беспокойства, нужно ехать на СТО диагностировать и, возможно, ремонтировать систему.

Следует помнить о том, что торможение автомобиля с ABS не должно быть многократным и прерывистым. Тормозную педаль необходимо удерживать нажатой со значительным усилием во время процесса торможения — система сама обеспечит наименьший тормозной путь. Чтобы сделать такой простой вывод в США, например, потребовалось провести изучение причин достаточно большого количества автомобильных аварий в 1986-95 годах, в период массового внедрения ABS на американских автомобилях. Специалисты Страхового Института Безопасности Движения на Автострадах (Insurance
Institute for Highway Safety) сначала не верили полученной статистике: вероятность гибели пассажиров при столкновении двух автомобилей, двигавшихся по сухому асфальту, оснащенных ABS была на 42% выше, чем при авариях машин без ABS.

Оказалось, что во всех случаях водители, пересевшие с автомобилей, оснащенных обычными тормозными системами на модели с ABS допускали ошибку: они по привычке импульсивно нажимали на педаль при торможении и этим дезинформировали электронный блок управления, что и приводило к снижению эффективности торможения в ряде случаев до опасной черты.

На сухой дороге ABS может уменьшить тормозной путь автомобиля примерно на 20% по сравнению с тормозным путем машин с заблокированными колесами. На снегу, льду, мокром асфальте разница, естественно, будет намного больше. Замечено: применение ABS способствует увеличению срока службы шин. Установка ABS ненамного повышает стоимость автомобиля, не усложняет его техническое обслуживание и не требует от водителя каких-то особых навыков управления. Постоянное совершенствование конструкции систем вместе со снижением их стоимости вскоре приведет к тому, что они станут неотъемлемой, стандартной частью легковых автомобилей всех классов.

Общие рекомендации

Система АБС относится к тормозной системе двигателя, от ее исправной работы зависит безопасность движения. На ее ремонте и обслуживании не следует экономить.

При обращении на СТО по поводу ремонта систем ABS, ESP, ASR поинтересуйтесь, имеет ли мастерская сертификацию на данный вид ремонта. Солидные СТО, осуществляющие ремонт и обслуживание тормозных систем должны иметь стенд, подобный при прохождении техосмотра. Простых услуг автоэлектрика для устранения ошибок может быть недостаточно для корректной работы АБС.

Не производите оплаты работ сразу после устранения (тем более, простого удаления) ошибок. Обязательно требуйте проведение стендовых и ходовых испытания. Во многих случаях, даже после проведения качественного ремонта, ошибка через несколько торможений и поворотов проявляется вновь.

Часто сразу после ремонта продолжает гореть лампочка АБС на панели приборов (ошибка ABS, ESP, ASR). Для прекращения индикации требуется проведение определенных действий. Например, на Спринтерах надо при движении сделать пять-семь поворотов влево, используя торможение. Ошибки при исправных системах после этого гаснут.

Система ABS относится к классу сложного оборудования автомобиля, лучше доверить ее ремонт профессионалам.

Видео — почему загорается лампочка АБС и как выполнить диагностику:

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
Осмотрим и проверим:
проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
загрязнение детали, возможные внешние механические повреждения;
фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
Снимаем колесо, если оно препятствует доступу к устройству.
Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).
Подключаем ПИН к тестеру и контактному гнезду датчика
Замеряем сопротивление (тестер в режиме омметр) на контактах устройства. Сверяем показания прибора с руководством по эксплуатации авто, где должны быть указаны требуемые параметры.
Проверяем электрическую цепь, прозвонив проводку датчика на предмет возможного короткого замыкания.
Прокручиваем колесо вручную и одновременно замеряем сопротивление — показания тестера должны меняться в зависимости от скорости вращения.
Переключаем тестер в режим «вольтметр» и замеряем напряжение на датчике — прокручиваем колесо с частотой 1 об/сек, контролируя показания прибора. Оптимальными считаются параметры напряжения от 0,25 до 1,2 V, но при этом следует учитывать, что повышение скорости вращения колеса обязательно их увеличивает.

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

ниже минимального порога − датчик неисправен;
приближается к нулю − короткое замыкание;
нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
бесконечность либо показания отсутствуют — обрыв провода.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Для диагностики датчика АБС осциллографом необходимо:

Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
Найти сенсорный датчик и отсоединить верхний разъём детали.
Подключить к контактному гнезду осциллоскоп.
Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)
Вращать подвешенное колесо (подняв автомобиль на домкрате или подъёмнике) с постоянной частотой 2–3 оборота в секунду.
Засечь амплитуду колебаний сигнала на дисплее устройства.
Вращать второе колесо оси и аналогично засечь колебания.

Об исправности датчика АБС свидетельствует:

одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Проблемы с ABS Подскажем как проверить датчик АБС

Всем привет! Сегодня в рубрике «Как проверить?» расскажу о том, как выполнить диагностику датчика ABS в домашних условиях. Проверка датчика АБС ничем не отличается от проверки других датчиков, о которых я писал в предыдущих своих статьях.

Немного теории…

Вряд ли найдется кто-нибудь кто не знает, что такое ABS (АБС), но на всякий в двух словах расскажу. В общем, система ABS (Anti-lock Braking System — система антиблокировки тормозов или антиблокировочная система) следит за тем, чтобы во время торможения колеса не блокировались, а само торможение происходило максимально эффективно. Проще говоря, она выполняет за нас прерывистое торможения, избегая движения «юзом», при этом водителю не нужно думать о том, как и с какой силой нажать на педаль. Система АБС сама выполнит серию прерывистых торможений и остановит авто без заноса и прочих неприятностей.

Датчик АБС

Датчик ABS — это своего рода контролер, который передает информацию в блок системы ABS, где производятся подсчеты и принятие решений про то, как и с какой силой должно тормозить каждое из колес. Датчик снимает информацию о том, как вращается колесо посредством наблюдения за специальной «гребенкой», которая дает понять вращается колесо или заблокировалось.

Неисправность датчика АБС

Постоянный контакт с грязью и влагой приводит к тому, что датчики начинают «глючить» или полностью выходят из строя. В итоге система обнаруживает неисправность и на панели загорается красный индикатор в виде надписи «ABS». Отмечу, что в исправном состоянии надпись загорается во время запуска двигателя, в это время система производит самодиагностику и если все «ок» лампочка гаснет. В противном случае лампа горит или загорается, и не гаснет во время движения.

Разрыв цепи — наиболее распространенная поломка. Датчик теряет питание и связь с блоком управления, либо из-за повреждения подает некорректный сигнал, «глючит» проще говоря. Как я уже говорил, о неисправности будет сигнализировать соответствующая лампочка.

Как проверить датчик АБС?

Проверка датчика ABS заключается в измерении сопротивления, более подробно о том, как его измерить я сейчас и расскажу. Для проверки потребуется мультиметр или омметр.

Если у вас мультиметр, переводим его в режим омметра, затем обеспечиваем себе доступ к датчику (снимаем колесо и т. д.).

Дальше достаем датчик (иногда это самое сложное), и подсоединяемся к разъемам блока управления. Распиновку блока вашего авто следует найти в Интернете заранее!

Теперь подключаем в цепь провода с PIN-разъемами, и коммутируем их с датчиком и мультиметром. Ваша задача измерить сопротивление датчика АБС и сопоставить его с полученными данными. Если вы не знаете какие должны быть параметры, попробуйте найти информацию в сети или проверить эти параметры на другом аналогичном авто, у которого ABS исправна.

Примерные показатели, которые у вас должны получиться

Устройство — ножка — 5-26 Ом.
Устройство — «масса» — от 20 кОм или больше.

Обязательно осмотрите провода. Даже небольшой перелом или разрушение оплетки может стать причиной короткого замыкания и некорректной работы датчика. Покрутите колесо и понаблюдайте как меняются показания прибора.

Как проверить датчик ABS тестером?

Если у вас нет тестера, но есть мультиметр, переводим его в режим тестера, то есть в режим измерения постоянного напряжения. Принцип такой же, подключайте PIN-разъемы проводки и коммутируем их с прибором. Затем крутим колесо (примерно 1 об/сек). Исправный датчик при таком вращении должен показывать напряжение от 0,25 до 1,2 V. Если колесо будет вращаться быстрее, то и показания будут выше.

Ремонт датчика АБС

Учитывая стоимость датчика ABS, а она нередко довольно высокая, многие автомобилисты задаются вопросом можно ли отремонтировать этот датчик. В большинстве случаев это невозможно, однако бывают и исключения. Более того, на некоторые дорогие марки автомобилей можно подобрать датчик «неродной», например, от авто отечественного производства.

Также порою поломка заключается в несущественном повреждении проводки или внешнего корпуса. Такие недочеты легко устраняются и по большому счету не влияют на работу датчика. Хотя в видео расположенном ниже автор наглядно демонстрирует, что нет ничего невозможного и даже обрыв обмотки датчика АБС можно легко устранить в домашних условиях…

Приводим в чувство блок управления

Сообщества DRIVE2 Audi Club Блог Какие S tronic на какие модели ставилсяставится

Отказ в работоспособности агрегата – следствие перегорания контактов, к чему ведет повышенное напряжение. Второй причиной, что контакт отсутствует, служит механическое или химическое воздействие. При продуманном подходе ремонт блока ABS простой. Удобно расположив деталь на верстаке, необходимо вскрыть аккуратными действиями корпус, используя строительный ножик. Слишком глубоко его запускать не стоит, иначе можно повредить электропровода.

Выявив место обрыва, используя импульсный паяльник, выполняется перепайка поврежденных проводков. Можно использовать паяльную станцию Weller. Не рекомендуется перегревать керамическое основание, чтобы не испортить плату. Поврежденная плата ведет к замене. После этого остается собрать блок и установить его обратно.

Не всегда проблема заключается в блоке. Порой приходится менять датчики, размещенные на колесных дисках. При желании восстановить самостоятельно работоспособность прежнего прибора, не прибегая к установке нового, возникает необходимость в перемотке катушки, встроенной внутри датчика. Работа по восстановлению системы неблагодарная, поэтому рекомендуется обратиться в сервисные центры. Это намного сэкономить силы, нервы и денежные капиталы.

Загорание контрольных ламп неисправности Renault Duster

При работе двигателя загорается контрольная лампа аварийного давления масла

1. Низкий уровень масла в системе смазки двигателя. Проверить уровень моторного масла в двигателе и при необходимости довести его до нормы.

2. Частота вращения коленчатого вала на холостом ходу ниже нормы. Выполнить диагностику системы управления двигателем. При необходимости обновить программное обеспечение ЭБУ. Проверить и при необходимости заменить дроссельный узел.

3. Замыкание в цепи датчик-лампа. Проверить датчик аварийного давления масла и его электрическую цепь. Восстановить цепь, при необходимости заменить неисправные детали.

4. Неисправен датчик контрольной лампы аварийного давления масла. Проверить датчик аварийного давления масла, в случае неисправности заменить.

5. Изношены коренные подшипники коленчатого вала и/или масляный насос. Проверить техническое состояние двигателя (измерить давление в системе смазки двигателя). Отремонтировать двигатель, заменив неисправные детали.

Контрольная лампа заряда аккумуляторной батареи загорается при включенном двигателе

1. Неисправна электрическая цепь обмотки возбуждения генератора. Проверить цепь генератора. Обработать электрические разъемы очистителем (средством для очистки и защиты электрических контактов). Заменить неисправные детали или неисправный генератор.

2. Неисправен щиток приборов. Выполнить диагностику системы управления двигателем. Неисправный щиток приборов заменить.

Контрольная лампа включения указателей поворота мигает с удвоенной частотой

Перегорела нить одной из ламп указателя поворота. Проверить лампы приборов наружного освещения и световой сигнализации, заменить неисправную лампу.

При работе двигателя загорается контрольная лампа неисправности системы управления двигателем (может сопровождаться ухудшением работы двигателя)

Вышел из строя один из элементов системы управления двигателем или нарушена электрическая цепь. Выполнить диагностику системы управления двигателем. Устранить выявленную неисправность.

Контрольная лампа режима 4WD LOCK мигает

Это свидетельствует о перегреве узлов трансмиссии из-за пробуксовки колес. Следует остановить автомобиль и дать двигателю поработать на холостом ходу, чтобы детали трансмиссии остыли. После того как контрольная лампа погаснет можно продолжить движение. В случае если пробуксовка колес продолжится, система управления автоматически переключит трансмиссию в режим 2WD.

Контрольная лампа режима 2WD мигает

Это свидетельствует о перегреве узлов трансмиссии. Следует остановить автомобиль и дать двигателю поработать на холостом ходу, чтобы детали трансмиссии остыла. После того как контрольная лампа погаснет можно продолжить движение. Если перегрев был вызван пробуксовкой колес на бездорожье, то для движения следует использовать другой режим (4WD AUTO или 4WD LOCK).

Контрольная лампа режима 2WD загорается вместе с контрольной лампой неисправности электронных систем

1. На автомобиле установлены колеса, отличающиеся диаметром или разное давление в шинах колес, из-за чего колеса постоянно вращаются с разной скоростью. Необходимо установить колеса одного размера в соответствии с рекомендациями завода-изготовителя. Проверить давление в шинах колес и довести его до нормы.

2. Неисправна электронная система управления трансмиссией. С помощью специального диагностического оборудования, подсоединив его к диагностическому разъему, проверить состояние системы. Устранить выявленную неисправность.

Во время движения загораются различные контрольные лампы на щитке приборов

С помощью специального диагностического оборудования, подсоединив его к диагностическому разъему, по кодам неисправности определить состояние системы. Устранить обнаруженную неисправность.

Руководство по обслуживанию и ремонту Рено Дастер

Горят лампы неисправности двигателя Check «пила+спираль»

Ошибка при запуске renault duster 2.0 2014г

Renault Sandero Stepway 2013г. 1,6 16V Датчик пила и спираль

Реально ли отключение без последствий

Задумываясь над тем, как отключить АБС на «Гранте», важно помнить: «самоуправство» приведет к некоторым вопросам при прохождении техобслуживания, о чем будет видно мастерам по бортовому компьютеру. При обращении в сервис во время гарантийного периода факт отключения ABS самостоятельно является причиной отказа в бесплатном ремонте. Как провести процедуру правильно?

Как провести процедуру правильно?

Для начала открывается монтажный блок, где находятся предохранители. Он находится вблизи АКБ

Иногда приходится извлекать 15-амперный предохранитель, однако уточнить этот вопрос поможет инструкция к автомобилю

Дальше ненадолго включается зажигание, при этом важно, чтобы лампочки тормозной системы и ABS не гасли. После звукового сигнала зажигание нужно выключить

Затем идет съем блока с нижней крышкой

Электропровод от предохранителя разрезается вдоль и зачищаются его концы примерно на 2 см.

Проблема, как отключить АБС, решается легко: понадобится пятиконтактное реле, его можно приобрести в любом автомагазине. Тщательное изучение схемы контактов поможет провести процедуру без негативных результатов.

Начинается работа с контактов обмотки 86 и 85. К ним необходимо подключить провод, идущий на массу. Второй проводок отвечает за подачу сигнала. Контакт с маркировкой «30» должен соединиться с проводом, идущим от предохранителя, при этом 88 должен подключиться АБС. Кнопку выключения можно поставить в любой точке салона.

Не работает АБС: датчик ABS и его проверка

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т.д

Важно понимать, что датчик данной системы является важным элементом

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм

При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS

Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS

Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т.д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и тип самого блока.

Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Метод работы антиблокировочной системы тормозов

Сильное нажатие на тормоза фиксируется датчиками, система расшифровывает это как движение машины юзом. Идет сигнал о необходимости уменьшать тормозное усилие. Снижается давление специальной жидкости в тормозной магистрали, колеса разблокируются. С первого раза не удалось? Система будет продолжать попытки, пока напряжение тормозных колодок не ослабнет. Работа АБС схематично: торможение-анализ-процесс растормаживания.

Скорость реакции системы очень высокая. Она начинает сработку еще до блокировки колеса. Водитель видит соответствующий сигнал на панели управления, ощущает характерные толчки в педали. Если предупреждающая надпись с экрана не исчезает, это свидетельствует о неполадках.

Не стоит целиком и полностью полагаться на систему. Она создает у водителя ложную иллюзию безопасности езды. Сократить тормозной путь АБС удается далеко не всегда, особенно, если речь идет о поворотах. К тому же систему сложно прогнозировать. Автомобилист редко в состоянии определить, где же закончится его тормозной путь.

Стоит ли бояться неисправностей АБС? Нуждается в ремонте это система не часто, так как оснащена предохранителями и особыми реле. Поломка означает, что тормоза теперь работают без дополнительного контроля, но непосредственно на их функциональность это не влияет. Так что ездить на авто с проблемной антиблокировочной системой можно, но лучше не стоит. Многие водители игнорируют опасность, переоценивают уровень своего контроля над транспортным средством. Даже самый опытный автомобилист может допустить ошибки при экстренном торможении. Так что как только появились первые признаки неисправности — на ремонт.
