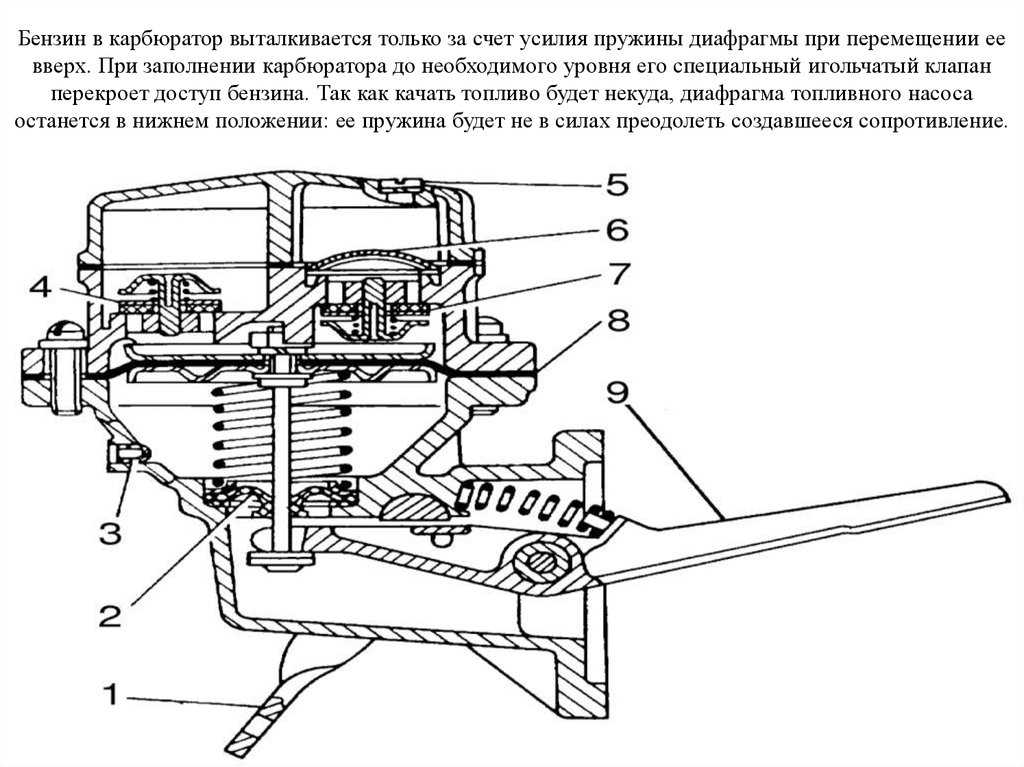

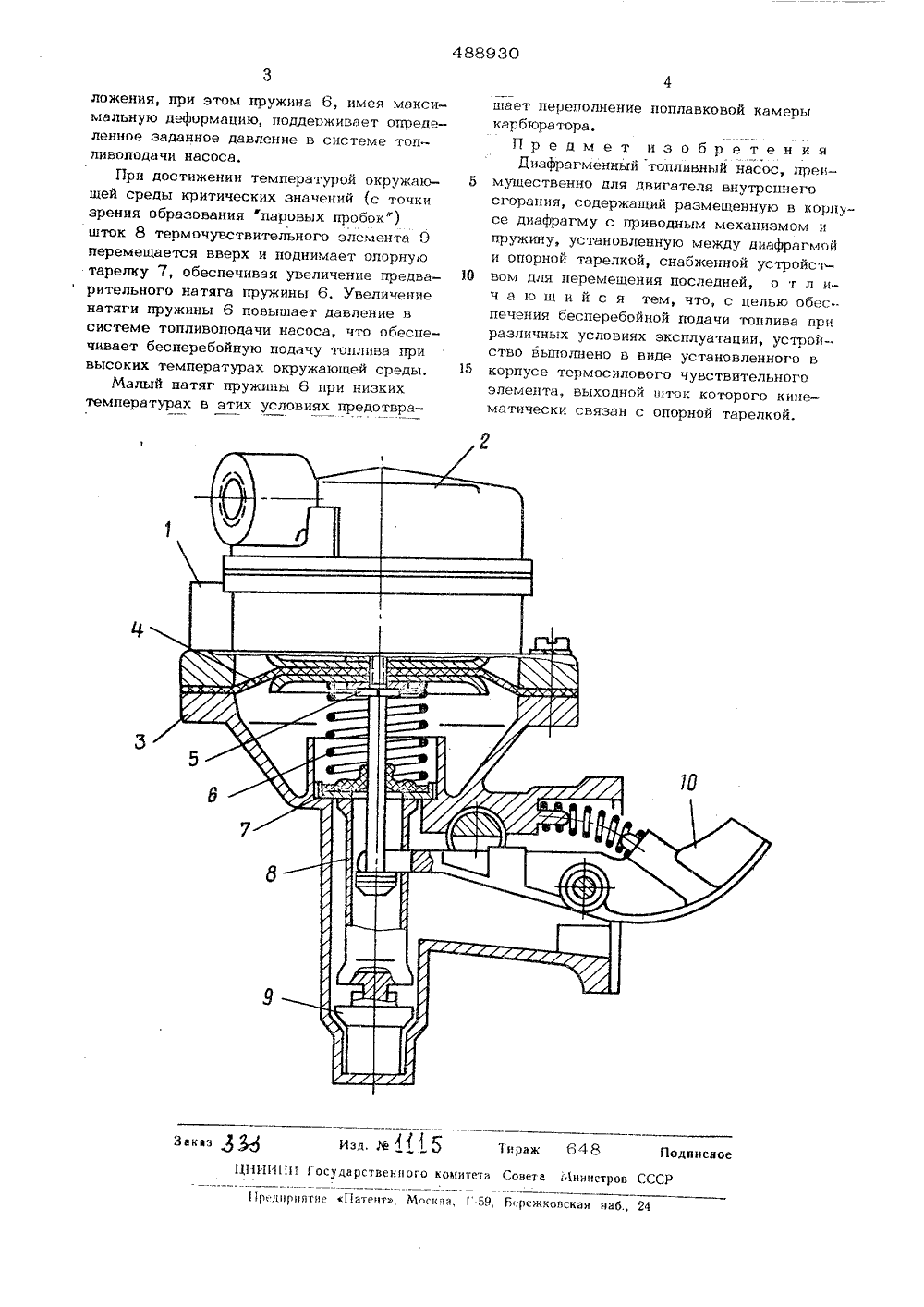

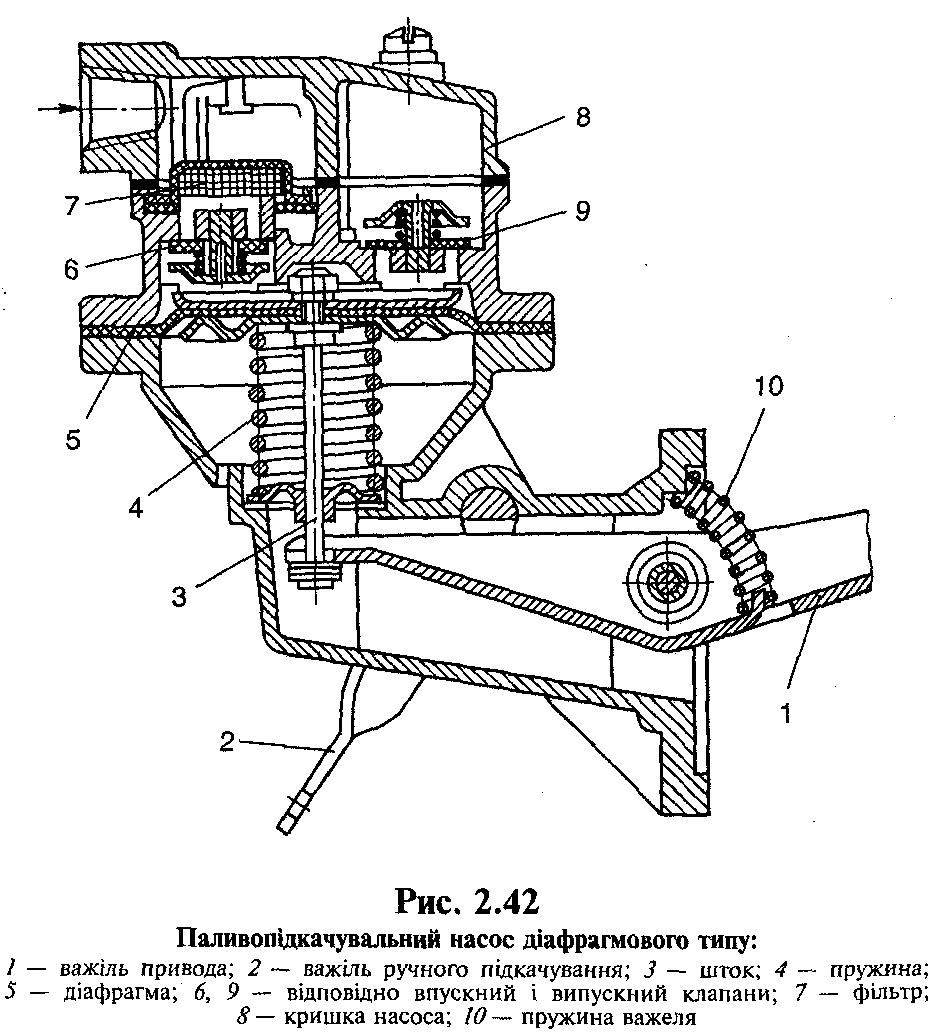

Опишите принцип работы диафрагменного бензонасоса кратко

Необходимость в проведении капитального ремонта

Специалисты автосервисов нередко предупреждают, что после проведения капитального ремонта ресурса двигателя ЗМЗ 402 инжектор хватит только на пятьдесят тысяч километров. Вопрос весьма спорный и зависит от многих обстоятельств.

Одно из них – качество установленных на автомобиль запасных деталей. Все же, отправляя силовой агрегат на ремонт незнакомому мастеру, нельзя заранее предугадать, какого качества детали будут установлены.

По сути, недобросовестное выполнение мастерами собственной работы и приводит к появлению подобных мнений и снижению ресурса двигателя. На самом деле качественно проведенный капитальный ремонт позволяет мотору пройти порядка 80 процентов от заложенного в него ресурса.

Стандартные баки

Заводской топливный бак на Газелях бывает двух видов:

Пластиковый на 60 л.
Алюминиевый на 70 л.

Запаса хватает на 500 км пробега, далее требуется дозаправка. Бак на Газель редко протекает, поэтому и ремонт ему практически не требуется. Обе модели имеют идентичную конструкцию и одну общую проблему — недостаточную вместительность. Модели Газели отлично зарекомендовали себя как автомобили для грузовых перевозок. Вместительность багажного отделения устраивает многих водителей, но и его часто подвергают модернизации для продвижения собственного дела.

С топливной системой обычно связываются, только когда старый бак дал течь. Множество пользователей очень недовольно, что ресурса машины едва хватает на длительную поездку.

Пример крепления бензобака на Газель

Реализация первого варианта

Самым приоритетным вариантом для большинства является покупка нового бака на 100 или более литров. Но проблема здесь вовсе не в покупке детали или ее установке. Дело в том, что существует всего два варианта бачков на Газели — вышеупомянутые 60 и 70 л. Для модификации по закону можно использовать лишь официальные баки от производителя, а Горьковский завод попросту их не производит.

Новый бензобак для Газели

На завод было написано множество петиций по этому поводу, но ГАЗ ничего не предпринял для устранения проблем. Единственное решение, которое может подойти некоторым водителям — универсальная 100-литровка от Газ 66, серии 3307. Если сотки достаточно, то просто купите и установите деталь, никаких модификаций кроме измененных креплений не понадобится.

То есть, если вы захотите купить себе бак на 105, 110 или 120 л, придется брать его от другой марки. Здесь возникает первая проблема — это противоречит закону и вероятность штрафа при обнаружении такой детали комплекта — 100%. Но если вы готовы рискнуть, то вот какие модели можно использовать:

Металлические баки на 105-145 л, главное, чтобы подходил по форме.
Большой алюминиевый бак на 150 л практически от любого производителя — самый распространенный вариант, часто устанавливают в количестве 2 шт. Цена на такие детали может быть от 60 000-80 000. руб.
Металлические от грузовиков КАМАЗ и прочих подобных машин вместительность 200 и более литров. Такие бачки устанавливаются редко из-за того, что они могут сильно повысить вес машины, и,как следствие, увеличенный расход топлива. Но в этом случае для поездок на дальние расстояния его хватает на несколько дней.

С покупкой большого бака придется установить и более мощный насос для подкачки топлива, а также понадобится заменить некоторые трубки и горловину, чтобы не возникало проблем при транспортировке горючего по магистралям.

История создания 402 двигателя

Изначально силовая установка разрабатывалась для автомобиля «Волга» с целью замены устаревшего ГАЗ-21. Конструирование проходило медленно, за это время мотор обзавёлся модификациями ЗМЗ-24Д и ЗМЗ-4021. Первое изделие поставили на конвейер в 1958 году, для того времени это новое устройство, которое планировалось эксплуатировать на ГАЗ-56. Однако автомобиль так и не выпустили, поэтому мотор перекочевал на Волгу-24. Эксплуатационные показатели двигателя на высоте, поэтому изделие начали применять и на других машинах.

Поскольку починка «24Д» обходилась дорого, двигатель просуществовал до 72 года. Впоследствии, мотор подвергся доработки и в 1980 сменил маркировку на «ЗМЗ-402». Говоря о 402 моторе, стоит подразумевать линейку изделий. За время эксплуатации двигатель переделывали и дорабатывали, пытаясь то приспособить под дешёвый бензин, то улучшить показатели горения. Базой оставалась модель ЗМЗ-402.10, на основе которой строились остальные установки. Узнаваемой чертой мотора флагманского мотора было новое, для того времени зажигание, позаимствованное у японского производителя «Honda». Год 96 ознаменовался выходом младшего собрата, «ЗМЗ-406», который превосходил предшественника по показателям. До 2006 года моторы выпускались параллельно, после, создание «402» было остановлено.

Установка насоса тонкости и фишки

Почитав мнение людей сделал свой вывод и установка его будет такая:

ЭБН ставим только вертикально! Расположение насоса у меня под капотом как можно дальше от двигателя, так как он тоже греется и желательно что бы был обдув насоса. Фильтр я поставил перед ним, не желательно что бы мусор оставался в насосе. Так же подключена полноценная обратка в бак. Тут тоже люди пишут по-разному. То, что она не нужна, так как насос после наполнения топлива поплавковой камеры начинает работать сам на себя, а с обраткой будет маслать постоянно. Другие же пишут, что обратка нужна, что бы насосу было легче работать, да и не будет переливать карбюратор, если плохо держит игла. Теоретически обе версии верны, но я установил все с обраткой

Для установки нам нужен паяльник, мультиметр, провода, фишка под 4х контактное реле и само реле, так же фишка под предохранитель соответственно и сам он нужен на 15A.Топливная трубка и пару хомутов.

Подкапотное пространство у М41 не малое, поэтому место для установки ЭБН вполне достаточное.

Источник

Насос высокого давления с непрерывной подачей топлива

Для создания давления впрыска до 12 МПа (в системах прямого впрыска топлива 1-го поколения), система подачи топлива бензиновых двигателей использует насос высокого давления с непрерывной подачей топлива. Он представляет собой радиально-поршневой насос с тремя подающими цилиндрами, расположенными по окружности со смещением 120° (см. рис. «Насос высокого давления с непрерывной подачей топлива для систем прямого впуска 1-го поколения» ).

На приводном вале насоса, приводимом во вращение от распределительного вала, установлен эксцентриковый кулачок. Он преобразует вращательное движение вала в радиальное перемещение плунжеров насоса. Приводная часть насоса работает в бензине, служащем для охлаждения и смазки.

Топливо, нагнетаемое электроприводным топливным насосом, поступает в насос высокого давления через впускной канал. В плунжерах насоса имеются поперечные и продольные каналы, через которые топливо поступает в вытеснительные камеры трех цилиндров. Во время перемещения плунжера из верхней мертвой точки в нижнюю мертвую точку топливо всасывается через впускной клапан. Во время хода подачи, при перемещении плунжера из нижней мертвой точки в верхнюю мертвую точку топливо сжимается и через выпускной клапан подается в область высокого давления. Производительность насоса высокого давления с непрерывной подачей топлива пропорциональна его скорости вращения.

Три цилиндра насоса, смещены относительно друг друга на 120° для обеспечения перекрытия и, следовательно, непрерывной подачи топлива. Это позволяет свести к минимуму пульсации давления. Благодаря этому, по сравнению с системами с регулированием подачи с одноплунжерными насосами, к соединениям и топливопроводам предъявляются менее строгие требования. Кроме того, в данном случае отсутствует необходимость в демпфере пульсаций давления. К недостаткам можно отнести тот факт, что при непрерывной подаче топлива с высоким давлением имеют место более высокие потери мощности по сравнению с системами с регулируемой подачей.

Когда насос работает при постоянном давлении в топливной рампе или при частичной нагрузке двигателя, давление избыточного топлива снижается до уровня давления на впуске клапаном регулирования давления, установленном на топливной рампе, и возвращается на сторону впуска насоса высокого давления. Уровень давления в контуре высокого давления регулируется блоком управления двигателем, управляющим клапаном регулирования давления.

Клапан регулирования давления

Клапан регулирования давления представляет собой пропорциональный регулирующий клапан, закрытый при отсутствии электрического тока и управляемый широтномодулированным импульсным сигналом. Во время работы при подаче питания на катушку клапана возникает электромагнитная сила. Преодолевая усилие пружины, она поднимает шарик клапана из седла, тем самым изменяя проходной сечение клапана.

Клапан регулирования давления обеспечивает регулирование давления в топливной рампе в функции коэффициента заполнения импульсов. Избыточное топливо, подаваемое насосом высокого давления, возвращается в контур низкого давления.

Пружина клапана выполняет функцию ограничения давления в целях защиты компонентов от чрезмерно высокого давления в топливной рампе, например, в случае сбоя в системе управления клапаном.

В случае выхода из строя одного или более цилиндров насоса, возможна работа на исправных цилиндрах или от электроприводного топливного насоса при давлении, равном давлению на впуске.

Установка насоса тонкости и фишки

Почитав мнение людей сделал свой вывод и установка его будет такая:

Подкапотное пространство у М41 не малое, поэтому место для установки ЭБН вполне достаточное.

Источник статьи: http://evakuatorinfo.ru/ustanovka-benzonasosa-402-motor/

Снятие и разборка топливного насоса

Условно насос снимаем с двигателя снятого с автомобиля.

Головкой на 12 отворачиваем два болта крепления топливного насоса

Снимаем прокладку топливного насоса

Помечаем взаимное положение крышки и частей корпуса топливного насоса

Плоской отверткой отворачиваем два винта

Снимаем крышку

Снимаем сетчатый фильтр.

Отверткой отворачиваем восемь винтов, стягивающих половины корпуса.

Ключом «на 8» отворачиваем гайку штока, удерживая раздвижными пассатижами верхнюю шайбу мембраны

Снимаем верхнюю шайбу, три мембраны, нижнюю шайбу и пружину.

Если повреждены только мембраны, заменяем их и собираем насос в обратной последовательности

Для полной разборки насоса снимаем со штока упорную шайбу мембраны

Извлекаем упорную шайбу пружины.

Ключом «на 9» отворачиваем две винтовые заглушки.

Тонким бородком выбиваем ось рычага привода насоса

Вынимаем рычаг привода, втулку рычага и пружину

Вынимаем шток с уплотнителем.

В случае повреждения заменяем резиновый уплотнитель

Замена электронасоса топлива ГАЗ-3110

Замена топливного насоса автомобиля ГАЗ-3110 с двигателем ЗМЗ-406
Снизить давление в системе питания, если двигатель был только что остановлен.
Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

Ослабить хомуты и отсоединить от топливного насоса 3 шланги 1 и 4.

Отвернуть четыре гайки 2 крепления и снять со шпилек насос в сборе с кронштейном.

Отвернуть две гайки 2 и отсоединить провода от клемм насоса.
Чтобы вынуть насос 3 из кронштейна, надо ослабить затяжку болта 1.
Установить новый насос в обратном порядке.

Перед установкой насоса осмотреть подушки. Дефектные подушки заменить.

Более подробно дальше, на второй странице
Снижаем давление бензина в топливной системе, отсоединяем клеммы аккумуляторной батареи и снимаем коврик багажного отделения.
Отверткой отворачиваем пять саморезов крепления крышки люка и снимаем крышку.
Ключом на 19 отворачиваем штуцер топливопровода от топливозаборника.
Отверткой ослабляем хомуты шлангов топливного насоса.

Первым отсоединяем отводящий шланг (высокого давления) и сливаем остатки бензина из него в подготовленную емкость.

Также отсоединяем подводящий шланг.

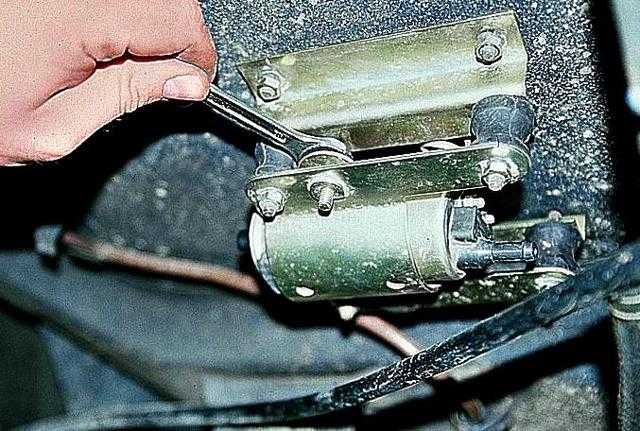

Ключом на 10 ослабляем болт хомута крепления насоса к кронштейну.
Развернув насос контактами вниз, ключом на 7 отворачиваем гайки крепления наконечников проводов.
Вынимаем из хомута насос и выливаем остатки бензина в емкость.
При необходимости насос можно снять вместе с кронштейном, отвернув ключом на 10 четыре гайки.
Устанавливаем насос в обратной последовательности.
Подсоединяя провода, учтите, что у их наконечников отверстия разного диаметра.

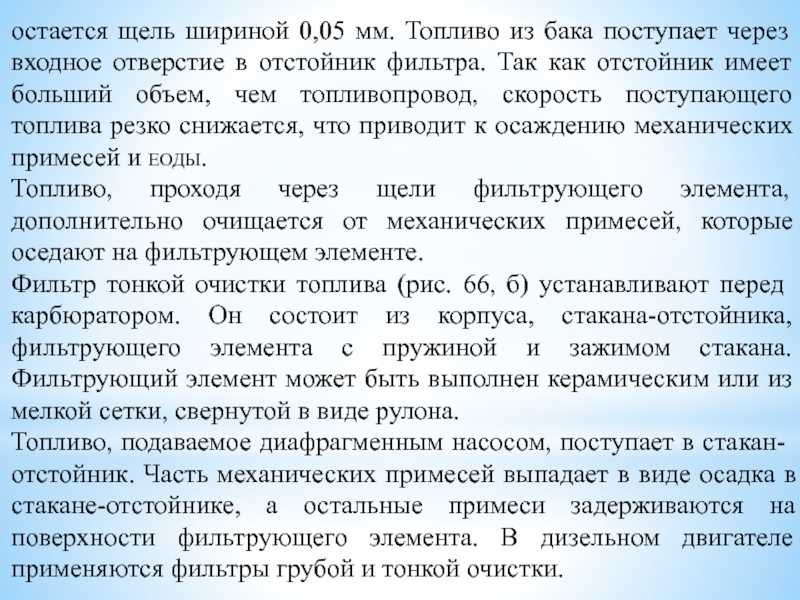

Слайд 8остается щель шириной 0,05 мм. Топливо из бака поступает через входное

отверстие в отстойник фильтра. Так как отстойник имеет больший объем, чем топливопровод, скорость поступающего топлива резко снижается, что приводит к осаждению механических примесей и еоды.Топливо, проходя через щели фильтрующего элемента, дополнительно очищается от механических примесей, которые оседают на фильтрующем элементе.Фильтр тонкой очистки топлива (рис. 66, б) устанавливают перед карбюратором. Он состоит из корпуса, стакана-отстойника, фильтрующего элемента с пружиной и зажимом стакана. Фильтрующий элемент может быть выполнен керамическим или из мелкой сетки, свернутой в виде рулона.Топливо, подаваемое диафрагменным насосом, поступает в стакан-отстойник. Часть механических примесей выпадает в виде осадка в стакане-отстойнике, а остальные примеси задерживаются на поверхности фильтрующего элемента. В дизельном двигателе применяются фильтры грубой и тонкой очистки.

Электро-бензонасос погружной (электрический) на Газель ЗМЗ-405 и 406 ЕВРО-2 (505.1139-01)

Цена

3200

руб.

Электро-бензонасос погружной
на Газель ЕВРО-3
для Газелей с двигателями ЗМЗ-405
и Крайслер

предназначен для создания давления в топливной магистрали и обеспечения
контроля уровня топлива в топливном баке бензинового двигателя ЗМЗ-405 или
Крайслер стандарта ЕВРО-3 автомашины Газель.
ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРО-БЕНЗОНАСОСА 515.1139-10
1. Напряжение питания, В — 12 ± 0,3
2. Потребляемый ток, А, не более — 8,5
3. Давление на выходе, кгс/см2 — 4,0 ± 0,34
4. Производительность при 13,5 В л/час, не менее — 110
5. Режим работы — продолжительный
6. Рабочее тело — все марки товарных бензинов в соответствии с руководством
по эксплуатации автомобиля Газель.
7. Гарантийная наработка электро-бензонасоса погружного на Газель — 2000
моточасов, что соответствует 80 тыс. км пробега автомобиля.
УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
1. После вскрытия упаковки осмотреть электро-бензонасос погружной ЕВРО-3
на Газель на отсутствие повреждений на корпусе, входном и выходном штуцерах,
а также на целостность и легкость перемещения рычага датчика топлива с поплавком.
2. Установить погружной (электрический) электро-бензонасос в топливный бак
автомобиля Газель, закрепить крышку электро-бензонасоса, обеспечив герметичность
топливного бака. Соединить электрический погружной электро-бензонасос на
Газель со шлангами топливной системы, обеспечив правильность установки шлангов
топливопроводов высокого давления и магистрали обратного сброса топлива.
Соединение должно быть надежным с учетом избыточного давления до 7 кгс/см2
на выходе погружного электро-бензонасоса.
3. Подключить электрический погружной электро-бензонасос к кабельной сети
автомобиля Газель.
4. Запрещается эксплуатация погружного электро-бензонасоса при отсутствии
бензина в баке более 1 мин.

ЗАО «Старооскольский завод
автотракторного электрооборудования им. А.М.Мамонова»

Цена

900

руб.

Бензонасос 901-1106010-21 PEKAR на а/м
Газель и Соболь-2217 с двигателем ЗМЗ-4061.10, ЗМЗ-4063.10
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИБензонасос на Газель

(далее насос), низкого давления, диафрагменный,
с рычагом ручной подкачки топлива и механическим приводом и соответствует
требованиям ТУ 4571-004-00231892-97(900), ТУ 4571-005-00231892-97 (901,
902, 901-21) Бензонасос предназначен для подачи топлива в карбюратор двигателя
ЗМЗ 405-406. Бензонасос PEKAR на Газель обеспечивает
бесперебойную подачу бензина в карбюратор в диапазоне температур окружающего
воздуха от минус 40°С до плюс 50°С. Масса насоса 1,1 кг.

УСТАНОВКА БЕНЗОНАСОСА PEKAR НА ДВИГАТЕЛЬ
Поставить прокладку фланца бензонасоса на двигатель, установить бензонасос
и закрепить гайками, затягивая их равномерно во избежание деформации фланца.
ОСОБЫЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Запрещается эксплуатация бензонасоса при течи бензина по периметру диафрагмы.

Бензонасос электрический
погружной (электробензонасос) на Газель SIEMENS
(HPI-8.6 ЕВРО-3)

Цена

1000

руб.

Бензонасос электрический
погружной (элекробензонасос) на Газель SIEMENS
(HPI-8.0 ЕВРО-2)

Цена

1000

руб.

Двигатель ЗМЗ-514 и его модификации предназначены для установки на легковые и грузопассажирские автомобили УАЗ Patriot, Hunter, Pickup и Cargo. Использована система топливоподачи Common Rail фирмы «BOSCH», охлаждаемая система рециркуляции отработавших газов с дроссельным патрубком, который также используется для мягкого глушения двигателя. Для привода ТНВД, водяного насоса и генератора используется поликлиновой ремень с механизмом автоматического натяжения.

Дизельный двигатель ЗМЗ 51432.10 евро 4

Топливоподкачивающий насос однократного действия

Топливоподкачивающий насос однократного действия состоит из корпуса, в котором размещены шток, поршень и клапана.

На входе и выходе топлива в корпусе в корпусе насоса установлены впускной 5 и выпускной 1 клапаны с пружинами. Привод насоса осуществляется от эксцентрика 3 кулачкового вала ТНВД. Усилие через толкатель передается на привод поршня топливоподкачивающего насоса. Обратный ход поршня осуществляется под действием пружины 6. Принцип работы такого насоса заключается в следующем. При сбегании эксцентрика 3 с толкателя 2 давление на поршень 4 со стороны толкателя пропадает и под действием пружины 6 поршень перемещается вверх. Впускной клапан 5 при этом закрывается, а выпускной 1 открывается и топливо поступает к ТНВД. При набегании эксцентрика 3 кулачкового вала на шток 2 поршень 4 движется вниз. Топливо находящееся под давлением открывает впускной клапан 5 и поступает через прорези в поршне в полость, находящуюся над поршнем.

https://tractor-server.ru/podkachivayushhij-toplivnyj-nasos-dlya-dizelya-ustrojstvo-i-princip-raboty/ https://k-a-t.ru/dvs_pitanie/64-dizel_nasos_nizk_davl/index.shtml https://studopedia.net/4_60004_naznachenie-toplivopodkachivayushchego-nasosa-dizelnogo-dvigatelya.html https://krutimotor.ru/podkachivayushhij-toplivnyj-nasos-nizkogo-davleniya-dizel/ https://mr-build.ru/newsanteh/podkacivausij.html

Снятие и разборка топливного насоса

Ослабляем затяжку хомута и снимаем со штуцера подводящий шланг.

Ключом «на 14» отворачиваем штуцер и отсоединяем отводящую трубку топливного насоса.

Головкой «на 12» с удлинителем отворачиваем два болта.

Снимаем топливный насос.

Между насосом и блоком цилиндров установлена прокладка

Отворачиваем 8 винтов по периметру насоса и, запоминаем положение.

Надавив на центр мембраны, поворачиваем ее на угол 90° и вынимаем мембрану вместе со штоком и пружиной.

Отворачиваем три винта

Снимаем пластмассовую перегородку с клапанами и уплотнительной прокладкой

Аккуратно утапливаем ножку клапана отверткой.

С обратной стороны перегородки вынимаем клапан.

Ключом «на 17» выворачиваем штуцер и снимаем с него сетчатый фильтр

Сборку топливного насоса производим в обратной последовательности.

Крышку насоса ориентируем по стрелке, указывающей направление движений топлива

В случае замены клапанов при запрессовке обойм необходимо обеспечить размер между обоймой и клапаном у впускных клапанов 1,5–1,8 мм, у выпускного 2,0–2,3 мм.

При установке головки насоса на корпус следует завернуть восемь винтов крепления и, не затягивая их, перевести рычаг ручной подкачки в верхнее положение и только после этого окончательно затянуть винты.

По поводу бензонасоса (402) — посмейтесь над чайнико

Задавал я тут неделю назад вопрос о том, что двигатель заводится и глохнет с подозрением на бензонасос. Все спасибо за советы, особенно за ссылку на схему насоса — всё очень помогло.

Начали с самого лёгкого — проверяли, засорен ли ФГО. Открутили от насоса входящий шланг и дудли насосом — шипение и ни одного булька (хотя залили 5 л бензина перед этим, а с прошлой осени оставался полный бак, куда оно делось. ). Пока не залили 20 литров — ничего оптимистичного не было, а потом забулькало.

Затем стали проверять насос (ШААЗ). Сняли верхнюю крышку, из диафрагмы при ручной подкачке — фонтанчик. Последовали совету, заменили диафрагму, заодно узнали, как он крепится. Блин, места под капотом до хрена (по сравнению с Жигулями), а к болтам еле подлезешь. Заменили диафрагму, покачали — хлюпает, вроде работает. Поставили — не качает. То есть до фильтра тонкой очистки доходит (когда потом снимали бензин из трубки между насосом и фильтров вытекал), но до карбюратора не доходит. Качали, качали — в итоге бензин стал сифонить из контрольного отверстия под диафрагмой. Разбираться в чём там дело сильно не захотелось. Купили ПЕКАС. Поставили (благо был запасной патрубок и более короткие болты). Рычаг не ходит, не качает . Ослабили крепление — качает. Завелись — насос бьётся, как припадошный, посочился бензин. Подтянули, попробовали вручную — качает. Так повторили дважды, пока затянули более-менее. И движок работает, и вручную качает. Интересно, почему он сразу после затяжки не качал?

Самое смешное, обидное и горькое во всём этом, что машина стояла 4 (!) года без движения. После этих манипуляций заводится «через окно», с пол-оборота, без выжима сцепления и дёргания газа. С нашими Жигулями мы долго мучились, пока этого добились, и всё равно не то.

Вот, поделился. На очереди цилиндр сцепления. Если не возражаете, ещё повеселю.

Коллеги, есть вопрос по бензонасосу

Сообщение BigChief » 18 апр 2018, 22:54

Сообщение MAVr-diesel » 18 апр 2018, 23:29

Сообщение BigChief » 18 апр 2018, 23:53

Да в том то и дело, проворачивали двигло, не хочет он, этот самый бензонасос, закачивать бензин даже вручную. Только стоит его снять с двигла, качает только в путь. Уже и в отдельную канистру вместо бензобака шланг кидали-не качает и всё, когда на своём рабочем месте стоит. А где может быть подсос воздуха, у меня тоже подозрения на эту тему есть. Трубки попробовать поменять от подачи к насосу и от насоса к карбюратору? И как, блин, удалить воздушную пробку? Там, сами знаете, от бензобака до карбюратора ооочень длинный путь.

Извите за офф-топ, кто нибудь всё таки подскажет, где найти номер рамы на ЗИЛ-157 1971 г.в.? Тему про раму уже читал, обыскал всю машину, не нашёл.

Сообщение amto » 19 апр 2018, 07:14

Сообщение BigChief » 19 апр 2018, 07:52

Сообщение amto » 19 апр 2018, 08:03

Сообщение BigChief » 19 апр 2018, 08:22

Системы питания автомобиля следует классифицировать по представленным признакам:

• способу подачи топлива , может быть как непрерывный, так и прерывистый;• типу дозирующих узлов — (плунжерные насосы,форсунки, распределители, регуляторы давления;• по способу регулировки горючей смеси, и ее количества — пневматическое, механическое, электронное;• по параметрам смесеобразования — разряжению во впускной системе, углу поворота дроссельной заслонки, расходу воздуха.

Впрыск топлива обеспечивает более точное распределение по цилиндрам из за отсутствия сопротивления потоку воздуха на впуске. Более высокий коэффициент наполнения цилиндров обеспечивает получение более высокой мощности двигателя. При впрыске возможно большее перекрытие клапанов. Лучшая продуваемость и равномерность смесеобразования по цилиндрам снижают температуру деталей, что в свою очередь позволяет уменьшить октановое число топлива на 2—3 единицы, т. е. поднять степень сжатия без опасности детонации.Система впрыска К-Jetronic, которую разработала фирма «BOSCH» работает по принципу механической системы, где обеспечивается постоянный впрыск топлива и включает в себя топливный бак, пусковую электромагнитную форсунку. топливный электронасос, топливный фильтр, накопитель топлива, расходомер воздуха с напорным диском, регулятор давления топлива, регулятор управляющего давления воздуха, дозатор распределительного топлива,форсунки. Количество смешиваемого воздуха и топливо строго в соотношении 1 к 14,7. Во время работы двигателя топливный электро насос закачивает бензин из бака и нагнетает его с давлением 0,5 МПа) , а потом через накопитель и попадает в фильтр к дозатору распределителя. После этого топливо постепенно подается к форсункам, установленным перед впускными клапанами во впускном трубопроводе. Форсунки призваны непрерывно распылять топливо. Если при карбюраторном питании дроссельная заслонка регулирует количество подаваемой в цилиндры горючей смеси, то при системе впрыска дроссельная заслонка регулирует только подачу чистого воздуха. Для того чтобы установить требуемое соотношение между количеством поступающего воздуха и количеством впрыскиваемого бензина, используется расходомер воздуха с напорным диском и лоза-тор-распределитель топлива.При пуске холодного двигателя электронасос быстро повышает давление топлива. Если температура двигателя менее 35 °С, термореле включает пусковую форсунку с электромагнитным управлением, и она впрыскивает дополнительное количество топлива. Одновременно включается добавочный клапан воздуха. Этим обеспечивается надежный пуск холодного двигателя и устойчивая его работа на холостом ходу. Продолжительность работы пусковой форсунки определяет термореле. При температуре выше 35 °С она отключается.Во время работы двигателя с частичными нагрузками горючая смесь начинает обогащаться или обедняться. Самое главное, чтобы пропорция воздуха и топлива обеспечивала хорошее смесеобразование в определенных значениях, что бы полностью соответствовала режимам работы двигателя. В случае большого давления , сопротивление на плунжере увеличивается , а смесь в свою очередь обедняется. В другом случае сопротивление перемещению плунжера начинает уменьшается и смесь начинает обогащаться.Во время резкого открытия дроссельной заслонки обогащение горючей смеси обеспечивается еще секундной реакцией напорного диска.

Система впрыска топлива «К-Jetronic»:

1 — топливный бак; 2— топливный фильтр; 3 — накопитель топлива; 4 — топливный насос; 5 — регулятор управляющего давления; 6 — термореле; 7 — пусковая электромагнитная форсунка; 8 — форсунка впрыска; 9 — клапан добавочного воздуха; 10 — дроссельная заслонка; 11 — регулировочный винт системы холостого хода; 12 — расходомер воздуха; 13 — дозатор-распрелитель; 14 — регулятор давления топлива; а — канал подвода топлива к рабочим форсункам; 6 — канал подвода топлива к дозатору-распределителю; в — канал подвода топлива к пусковой форсунке с электромагнитным управлением; г — канал слива топлива в бак; д — канал толчкового клапана; е — канат управляющего давления.

Главная дозирующая система и система холостого хода системы впрыска «К-Jetronic»: 1 — топливный бак; 2 — топливный фильтр; 3 — накопитель топлива; 4 — топливный насос; 5— регулятор управляющего давления топлива; б — форсунка (инжектор); 7— регулировочный винт системы холостого хода; 8 — дроссельная заслонка; 9 — напорный диск расходомера воздуха; 10 — дозатор-распределитель топлива; 11 — регулятор давления питания; а — канал подвода топлива к форсункам; б — канал управляющего давления; в — канал толчкового клапана; г — канал слива топлива в бак; д — канал подвода топлива к дозатору-распределителю.

Особенности работы топливных насосов

Чтобы определить, где находится электрический топливный насос в системе, необходимо учесть его конструктивные особенности. Так например, роторные и шестеренчатые устанавливаются непосредственно в системе топливопровода, а центробежный насос всегда находится в бензобаке. По месту расположения топливные насосы разделяют на:

Включение электрического насоса происходит при помощи реле, получающего сигнал от блока управления двигателя. Питание проходит через предохранитель в цепи бензонасоса, приводя последний в работу одновременно с включением системы зажигания или сразу после открытия двери водителя. Само реле может располагаться возле блока управления двигателя или в составе блока предохранителей.

Регулировка клапанов – 402 двигатель

Конструкция силовой установки устаревшая: распределительный вал, расположенный внизу, тяги, и качество деталей – причина вибраций и неравномерности нагрузок на механизм распределения газов. По этой причине, после пробега 5000-15000км выставляют нужный зазор в клапанном механизме. Стоит заметить, что диапазон пробега связан с манерой эксплуатации мотора. Бережное использование, без резких стартов разрешает регулировать клапана после 15000км пробега, умеренные нагрузки – 10000км, эксплуатация на газу – 5000км пробега. Подход позволит снизить риск повреждения клапанов и выхода мотора из строя.
