Как снять форсунки на газель 406 двигатель

Проверка регулятора на работоспособность

Диагностика кислородного датчика осуществляется так:

Сначала устройство нужно осмотреть. Если визуальная диагностика позволила определить дефекты девайса, то скорей всего, именно повреждения стали причиной его выхода из строя. Если это так, то устройство меняется.
Если ошибка показала обрыв цепи, то необходимо попытаться найти обрыв в проводке или повреждение электроцепи.
Отсоедините устройство от разъема питания, выполните визуальную проверку обоих штекеров — самого датчика и цепи подключения. Если на разъемах имеются следы ржавчины или отложений, окислений, то их можно попытаться зачистить. В том случае, если следы сильные и не отчищаются или при зачистке вы повредили контакты, то их следует заменить.
Если эти шаги не помогли вам выявить проблем, то для дальнейших действий вам потребуется тестер. Приготовьте мультиметр, подключите обратно датчик, запустите двигатель и прогрейте его до рабочей температуры, после чего заглушите.
Затем кислородный контроллер нужно будет опять отключить от разъема, после чего он соединятся с тестером.
Двигатель автомобиля опять запускается, теперь вам нужно сесть на место водителя и нажать на газ, чтобы увеличить обороты. Обороты должны держаться в районе 2500 в минуту.
Посмотрите на экран мультиметра — если значение приблизилось к 0.9 Вт, это говорит о том, что лямбда-зонд в исправном состоянии, он не требует замены. В том случае, если показания не поднялись выше 0.8 Вт, это свидетельствует о необходимости замены регулятора. Тогда вам остается только демонтировать его и заменить на новый.

Какие функции выполняет форсунка в автомобиле

Абсолютно во всех современных ДВС, как дизельных, так и бензиновых, имеется механизм впрыска топлива. Форсунка в данной системе играет роль насоса, подавая очень тонкую струю горючего под большим давлением и являясь одним из основных элементов инжекторной системы.

Форсунка двигателя — это электромагнитный клапан, который работает в соответствии со специальной программой, заложенной в блок управления двигателем. Данный клапан и обеспечивает дозированную подачу топлива в цилиндры. И под инжектором сегодня понимается как раз организованная система форсунок.

По предназначению данные элементы могут быть:

для распределенного впрыска;
для центрального впрыска;
для непосредственного впрыска.

Подача топлива к каждой форсунке осуществляется под определенным давлением благодаря подаче электрических импульсов от блока управления на электромагнит. Эти импульсы соответственно открывают и закрывают игольчатый клапан в нужные моменты и таким образом регулируют поступление топлива по форсуночному каналу в цилиндр. Чем дольше действует импульс, тем дольше будет открыт клапан и тем больше топлива поступит в элемент впрыска. Длительность регулируется блоком управления двигателя. Помимо длительности поступления горючего механизм форсунок позволяет создавать различные формы факела топлива и давать струю под разными углами. Данные изменяемые параметры оказывают значительное влияние на создание топливной смеси в двигателе.

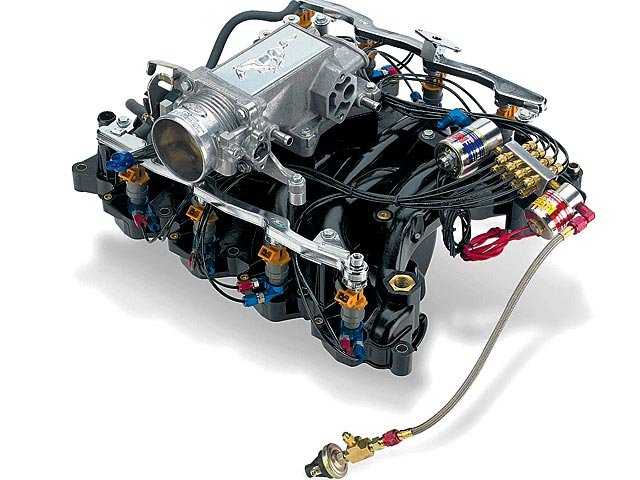

Далеко не все автовладельцы могут сразу найти инжекторную систему в двигателе. Расположение форсунок зависит от используемого в конкретном случае типа впрыска:

При центральной схеме впрыска 1-2 распылителя размещены во впускном трубопроводе около дросселя, полностью заменяя собой карбюратор.
При распределенной схеме каждый цилиндр снабжен отдельной форсункой. В данном случае инжектор расположен возле основания впускного трубопровода, куда и впрыскивается топливо.
При непосредственной схеме инжектор размещен на стенках цилиндра в верхней его части. Впрыск производится напрямую в камеру сгорания.

Таким образом, элементы впрыска являются важной составляющей современного двигателя, бесперебойная работа которого полностью зависит от данных элементов. Поэтому инжектор нуждается в периодическом осмотре и промывке

Основные причины загрязнения форсунок.

А вот инжекторы автомобилей, которые эксплуатируются на территории бывшего СССР, приходится чистить через каждые 15 – 30 тысяч километров пробега. Причина плохого качества топлива лишь одна – стремление получить сверхприбыль от реализации ГСМ. В результате:

Недостаточные мощности для производства бензина А-92 и А-95 , а вот А-98 на отечественных АЗС – это в большинстве случаев миф и хитрый маркетинговый ход – не более;
Нарушение условий хранения топлива. Зачастую для хранения бензина А-76, А-80, А-92, А-95, А-98 используют одни и те же резервуары, в которых за годы эксплуатации скапливаются различные смолистые отложения, растворяемые топливом с более высоким октановым числом. Смолистые отложения в результате смываются в баки наших автомобилей, приводя к выходу из строя топливной системы;
Использование при производстве топлива марганецсодержащих присадок, которые повышают антидетонационную стойкость. Это так называемые антидетонаторы, что позволяет легким движением руки превращать низкооктановый бензин в высокооктановый. Например, А-80 может “по мановению волшебной палочки” стать А-95, а детонации и ее последствий не будет как таковых. Присадки в свою очередь вызывают повышенный износ свечей зажигания и ускоренное загрязнение топливного фильтра мелкодисперсионными частицами кирпичного цвета.

Все эти причины и приводят к необходимости замены свечей зажигания, чистке инжектора, а в ряде случаев даже капитальному ремонту двигателя

Проверка работоспособности форсунки ЗМЗ-406

Четыре топливные форсунки установлены во впускных трубопроводах цилиндров.

Форсунки открываются по сигналу блока управления, впрыскивая топливо в соответствии с рабочими циклами двигателя.

Длительность управляющего импульса, поданного на обмотку форсунки, задает количество поступающего в цилиндр топлива и зависит от режима работы двигателя.

В режиме пуска и при неисправности датчика положения распределительного вала форсунки работают попарно (1 и 4 или 2 и 3), впрыскивая бензин попеременно через каждый полуоборот коленчатого вала.

Электромагнитная форсунка (02801505606 или ZMZ DEKA IA9Z61) — электромеханический клапан, работающий по принципу электромагнита.

При поступлении напряжения на обмотку форсунки создается электромагнитное поле, которое втягивает сердечник вместе с иглой запорного устройства и пропускает топливо к распылительным отверстиям.

Во входном канале форсунки установлен дополнительный топливный фильтр.

Проверка форсунки

Для проверки исправности форсунки выключаем зажигание и снимаем «минусовую» клемму аккумуляторной батареи.

Шилом или тонкой отверткой, отщелкиваем пружинный зажим колодки.

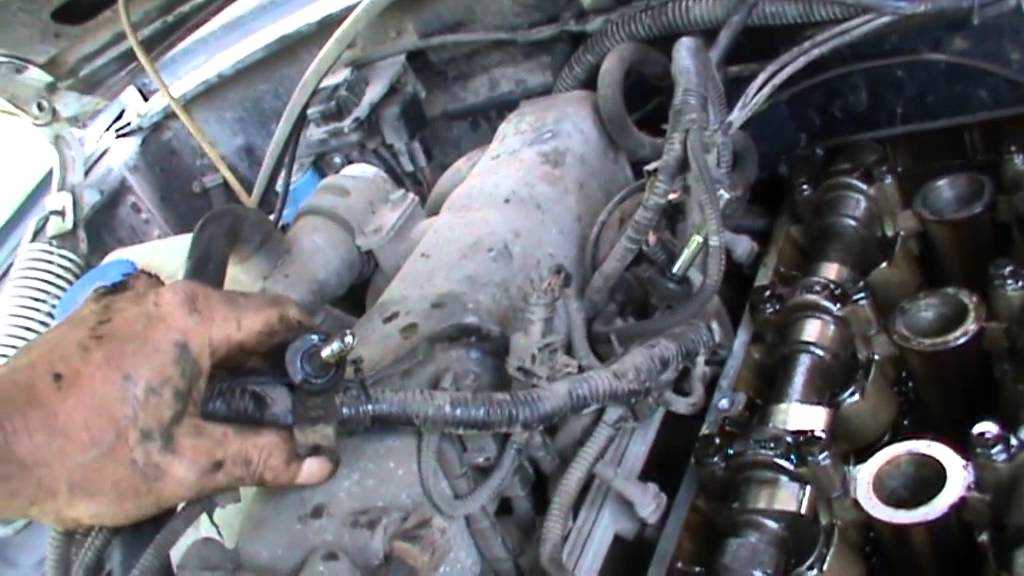

Отсоединяем разъем от форсунки.

Подсоединив к выводам форсунки омметр, замеряем сопротивление ее обмотки.

Обмотка исправной форсунки должна иметь сопротивление 15-16 Ом между центральным и боковым штырями разъема.

Дальнейшие испытания проводим на снятой с двигателя форсунки.

При кратковременной подаче напряжения от аккумуляторной батареи, должен быть слышан отчетливый щелчок.

Снимаем с фланца форсунки уплотнительную манжету и соединяем форсунку резиновым шлангом с хомутом с источником сжатого воздуха (компрессор с манометром или ножной насос).

Опустив распылитель форсунки в керосин, подаем на нее воздух под давлением 3 кгс/см2.

У исправной форсунки воздух не должен проходить через распылитель.

Подсоединяем провода «массы», которые были сняты со шпилек впускного коллектора во время снятия форсунок.

Затянув гайки, ключом на 13 затягиваем контакт с массой.

Надеваем на фланец форсунки подводящий шланг топливной рампы и отверткой затягиваем хомут.

Подсоединяем к выводам форсунки два провода длиной не менее 1 метра.

Убедившись, что зажигание выключено, подсоединяем «минусовую» клемму аккумуляторной батареи.

Включаем зажигание и, дождавшись прекращения работы бензонасоса, выключаем зажигание.

Закрепив форсунку над емкостью, подсоединяем на короткое время провода к выводам аккумуляторной батареи

Форсунка должна выдать конический факел тонко распыленного топлива.

Если форсунка не сработала, поменяйте полярность проводов.

Сбрасываем давление в топливопроводе, подав на форсунку напряжение. Бензин сливаем в подходящую емкость.

Неисправную форсунку заменяем.

Recommendations

Comments 29

Глупая затея. Блок управления ДВС ориентируется на давление три атмосферы, потому как ни откуда эти данные получить не может. И форсунки рассчитаны на троечку. Изменишь давление — изменится факел впрыска, за тот же интервал будет вливаться больше топлива пойдёт перелив. Чтобы поднять давление нужно поменять форсунки(рассчитанные на более высокое давление), перепрошить мозг (внушить ему что в системе давление топлива стало выше) и заменить регулятор давления, чтобы он держал повыше. Только зачем эти танцы с бубном?

что бы не заливало нужно добиться большей подачи воздуха и чипануть как ты сказал под это всё дело

Вопрос не в том зачем мне это, для меня важно как поднять давление в рампе, а не объяснять всем для чего

От подачи воздуха «Мозги» и отталкиваются. А уже ширина фазы впрыска рассчитывается от объёма воздуха и с расчётом на прошитое давление топлива. Насос и регулятор давления махни и будет тебе выше давление. Аудюшные насосы и форсунки на 6атм есть.

а если создать давление на рампе клапаном от крысы ? выше писали что там 4

Если насос свежий может и потянет. С новья у них до 6 давит. Остальное клапан нормирует. Попробуй, но наверно и форсунки придётся от туда брать и мозг перешивать.

на 406 обороты не падали ниже 1500 даже на прогретом двс поменял все, а они как были 1500 хоть тресни посоветовали поменять рег. давления, и помогло он походу давал лишнего.

у крыслера давление редукционного клапана в насосе-4 кг/см, выше-имхо смысла нету, или форсы помельче ставить, а то на хх перелив аццкий будет…

подойдёт на 406 ой мотор ?

у крыслера в рампе нету регулятора, он в насосе стоит…сам насос поставить можно-тогда в рампе надо будет заглушить отверстие под регулятор…

рампу разорвёт если ей некуда будет сбрасывать лишку

сбрасывает в самом насосе, учите физику-давление в замкнутой системе одинаково в любой из ее точек…))

базару ноль, насос от крысы ))) благодарствую

Как сбросить давление в топливной системе 406 двигатель

Топливо Всё, что касается топлива, от бензобака до камеры сгорания.

не соглашусь на счет «всё».

то что при работе двигателя на ХХ держит 2,8 вроеде как неплохо. только вот падение с 3,2 на 2,8 многовато, имхо. а на ходу давление, скорее всего, еще падает. тут, мне кажется, маловата производительность насоса (а скорее всего не держит обратный клапан).

Не забываем что на 406-х моторах стоит управляемый регулятор давления, когда мотор заведен, то в впускном коллекторе возникает разряжение и этим самым снижает давление в рампе. При открытии дросселя давление в коллекторе увеличивается и соответственно увеличивается давление в рампе.

Добавлено через 3 минуты 17 секунд

Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

УВАЖАЮ ВОЛГУ НАСТОЯЩИЙ АПАРАТДля просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

НО ПРАВДА МОДЕРНИЗАЦИЙ МНОГОДля просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Источник

Программа для диагностики ГАЗ

Для каждой модели двигателя разрабатывается специальная программа, более того, программа бывает разной в зависимости от прошивки блока управления. Например, на старых моделях автосканеров были установлены программы, которые работали только с блоком управления серии Микас 5.4, а прочитать данные с Микас 7.1 или 7.2 они не могли.

Существуют специальные программы, разработанные для стационарных компьютеров и ноутбуков. Программное обеспечение точно также устанавливается на компьютер, как и любое другое ПО. Для подключения компьютерного устройства к ЭСУД необходимо будет установить драйвера и назначить порт (COM1). В автомобиле есть специальный диагностический разъем, предназначенный для подключения ПК или сканера. Чтобы подключить ноутбук или компьютер к диагностической колодке, потребуется специальный шнур. Среди наиболее популярных программ для диагностики ГАЗ можно отметить софт:

В сети интернет сейчас есть множество различных программ, в том числе и бесплатных, они разрабатываются для диагностики двигателей различных моделей автомашин. У бесплатных программ несколько урезан функционал, но в целом они вполне работоспособные.

Диагностика ГАЗ 3110

Легковые автомобили ГАЗ 3110 комплектуются инжекторными двигателями «четыреста шестой» серии ЗМЗ-4062.10, в ЭСУД входят следующие элементы:

Если ЭСУД исправна, при включении зажигания контрольная лампа «Чек Инджайн» должна на короткое время загореться, а затем потухнуть. При неисправности в электронике лампа может гореть постоянно при работающем ДВС, а также периодически загораться и гаснуть.

Если на приборной панели зажигается лампа Check Engine, сигнализирующая о появившейся ошибке в ЭСУД, для выявления неисправности можно провести самодиагностику двигателя. Вычисляется ошибка по кратковременным вспыхиваниям контрольной лампы – код определяется по количеству сигналов. Например, если неисправен датчик положения распредвала, лампа должна загораться следующим образом:

После этого следует длинная пауза, затем код еще повторяется два раза. Таким образом, лампа отображает цифры «5» и «4» три раза, что соответствует коду 054 – неисправность датчика распределительного вала. Если код ошибки трехзначный, лампа будет «прокручивать» три цифры.

Чтобы сделать диагностику ГАЗ 3110 с помощью компьютера или сканера, нужно подключиться к диагностическому разъему, который находится под капотом автомобиля со стороны переднего пассажира, разъем располагается рядом с бачком омывателя. Для самодиагностики необходимо металлической перемычкой на диагностическом разъеме между собой перемкнуть выводы «10» и «12», затем включить зажигание и прочитать код ошибки. Если в системе никаких ошибок нет, лампа будет отображать код «12».

Диагностика ГАЗ 31105

Модель «Волги» ГАЗ 31105 пришла на смену «десятки» 3110, и является автомобилем более нового поколения. В дополнение к мотору ЗМЗ 4062.10 на «сто пятую Волгу» стали устанавливать двигатели ЗМЗ 40525 и Chrysler 2,4 л. Сама диагностика «405-го» и «406-го» ДВС принципиально ничем не отличается, просто в ЭСУД ЗМЗ 405 стал применяться более совершенный блок управления с другой прошивкой, также были модернизированы некоторые датчики (например, ДМРВ). В дополнение на некоторых ГАЗ 31105 может устанавливаться кислородный датчик и катализатор.

Система управления мотором Chrysler на автомобиле «Волга» принципиально отличается от ЭСУД ЗМЗ, и для диагностики мотора требуется совершенно другая программа. На двигателе «Крайслер» вместо ДМРВ установлен датчик абсолютного давления, в системе выхлопных газов присутствует каталитический нейтрализатор и два лямбда-зонда – один перед катализатором, второй после него.

Для диагностики ГАЗ 31105 с мотором «Крайслер» 2,4 л используется автосканер «Сканматик», также специально адаптирован под диагностику русских автомобилей современный диагностический прибор Аскан-10.

Датчик температуры змз 409

На ДТОЖ для двигателей Е-3, Е-4 я хочу остановиться подробнее. В отличии от датчиков Е-0, Е-2, в данном случае русским датчикам есть хорошая альтернатива. Датчики импортных производителей (Bosch, Febi, Vernet). Их большой плюс в следующем. У всех датчиков температуры есть определенная временная инерционность показаний. У хороших импортных аналогов этот параметр почти в два раза ниже. И если на двигателе стоит не вискомуфта, а вентиляторы, то данный параметр становится очень-очень важным. К сожалению импортных аналогов, ДТОЖ змз 406 для Е-0, Е-2 мне неизвестно. Приходилось изгаляться, как только можно. В частности, я брал несколько датчиков, отдавал на завод токарю, и он максимально уменьшал толщину стенки до термоэлемента. Эффект это конечно дает.

Важно. После того, как заменен датчик температуры змз 409, 405 (особенно Е-3, Е-4), крайне желательно провести процедуру «сброс и инициализация ЭБУ». Это можно сделать или при помощи бортового компьютера, или с подключением диагностического оборудования

Это можно сделать или при помощи бортового компьютера, или с подключением диагностического оборудования.

Источник

Как проверить подачу питания на форсунки

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
другие концы проводов крепятся к контактам форсунки;
затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

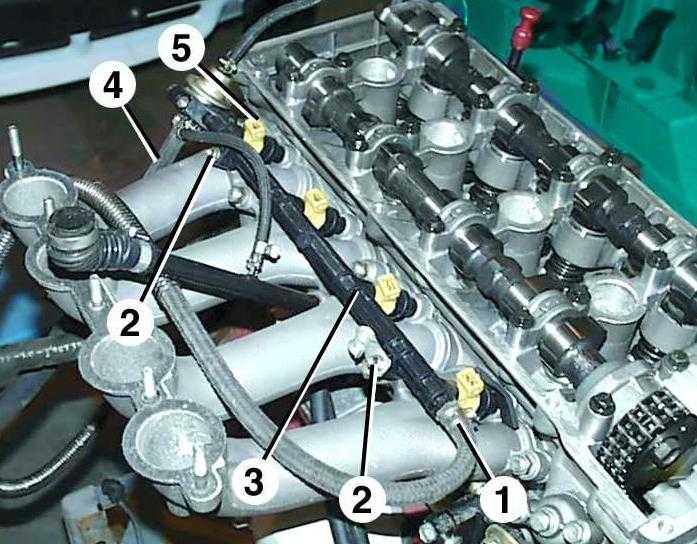

Компоненты топливной системы двигателя ЗМЗ-406

В систему питания двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 топливом входят (рис.23): бензобак, бензопроводы, электробензонасос, топливные фильтры, топливопровод двигателя, регулятор давления топлива и электромагнитные форсунки.

Рис.23. Схема системы питания ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — дроссельная заслонка (воздушная); 2 — тотивопровод двигателя; 3 — электромагнитные форсунки; 4 — регулятор давления топлива; 5 — сливной топливопровод; 6 — топливный бак; 7 — топливозаборник с фильтром грубой очистки; 8 — топливопровод низкого давления; 9 — электробензонасос; 10 — топливопровод высокого давления; 11 — фильтр тонкой очистки топлива

Топливопровод отлит из алюминиевого сплава и закреплен на впускной трубе двумя болтами (М6). Для подвода бензина, в его торец ввернут штуцер, на другом торце закреплен регулятор давления топлива.

В топливопроводе установлены электромагнитные форсунки, другие концы которых установлены во впускную трубу. Концы форсунок уплотняются резиновыми кольцами круглого сечения.

Система питания двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 обеспечивает подачу необходимого количества топлива в цилиндры двигателя на всех рабочих режимах. Топливо подается в двигатель четырьмя электромагнитными форсунками, установленными во впускной трубе.

Регулятор давления топлива совместно с электробензонасосом обеспечивает рабочее давление бензина в форсунках.

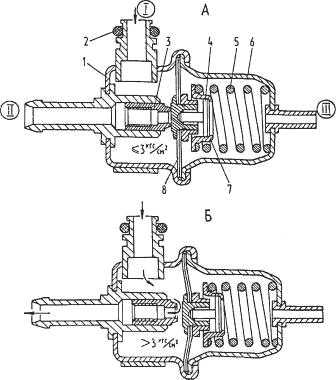

Рис.24. Регулятор давления топлива ЗМЗ-406

1 — корпус; 2 — резиновое кольцо; 3 — седло клапана; 4 — упор; 5 — пружина; 6 — крышка; 7 — тарелка пружины; 8 — диафрагма с клапаном; А — клапан закрыт; Б — клапан открыт; I — от топливопровода двигателя; II -к бензобаку; III — к ресиверу

Регулятор (рис. 24) представляет собой объем, образованный корпусом 1 и крышкой б, разделенный диафрагмой с клапаном 8 на две камеры: вакуумную и топливную.

Назначение датчика температуры

Эта деталь необходима для того чтобы передавать в электронный блок управления информацию о тепловом состоянии двигателя. В зависимости от степени прогрева, ЭБУ корректирует количество бензина, подаваемого в цилиндры. Для переохлажденного движка используется режим прогрева (когда впрыскивается больше топлива). На моторах с классической карбюраторной системой питания такую роль выполняет ручная заслонка воздуха («подсос»). Инжектор же позволяет управлять качеством смеси непосредственно. Чтобы электроника смогла верно рассчитать впрыск, ей требуется измерение температуры двигателя.

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
явные провалы и потеря динамики при попытках резкого ускорения;
машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Диагностика и ремонт форсунок на «ГАЗель»

Самостоятельно заменить элементы довольно просто. Предпосылками для замены являются:

затруднения при запуске холодного двигателя;
нестабильная работа двигателя, рывки и провалы во время движения;
снижение мощности двигателя;
появление чёрных выхлопов при резком нажатии на педаль акселератора.

Эти симптомы могут сопровождаться стуком одной из форсунок. Резкие стучащие звуки появляются из-за образования зазора между распылителем и двигателем. Определить, какой элемент стучит, довольно легко.

Заведите двигатель.
Прогрейте его и дождитесь возникновения стука.
Последовательно отсоединяйте от каждой детали жгут проводов. Если стук продолжается — подсоедините жгут обратно и проверьте следующий элемент.
При отсоединении проводов от неисправного устройства стук прекратится.

Необходимые инструменты

Технология демонтажа форсунок зависит от типа двигателя. Для моторов старого образца этот процесс займёт немного больше времени. Потребуется следующий набор инструментов:

отвёртка с тонким плоским лезвием;
рожковый ключ на 10;
рожковый ключ на 13;
тонкое шило;
пустая ёмкость для слива топлива.

Замена форсунок на двигателе ЗМЗ-405

Автомобиль следует установить на ровном и хорошо освещённом месте. Во избежание выбросов топлива перед началом работ необходимо сбросить давление в топливной системе. Для этого от бензонасоса отсоединяется жгут проводов питания. Затем нужно завести мотор и дождаться, пока он не заглохнет.

В целях безопасности также потребуется также отключить минусовой провод от аккумулятора.

Алгоритм демонтажа с двигателя ЗМЗ-405 следующий:

Отсоедините регулятор холостого хода.
Отсоедините регулятор холостого хода
Отсоедините провод, подсоединённый к дросселю воздушной заслонки.

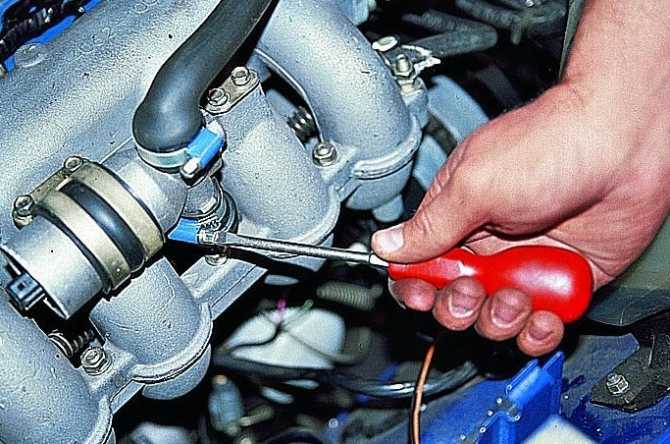

Отвёрткой ослабьте хомут на шланге вентиляции картера и снимите шланг.
Ослабьте хомут на вакуумном шланге и отсоедините его от двигателя.
Отсоедините шланг регулятора давления.
Ключом на 13 отверните гайку, прижимающую наконечник провода «масса» к шпильке коллектора, и снимите провод.
Открутите все гайки со шпилек впускного коллектора и снимите ресивер.
Открутите гайки впускного коллектора и снимите ресивер
Отсоедините шланг подачи топлива с топливной рампы.

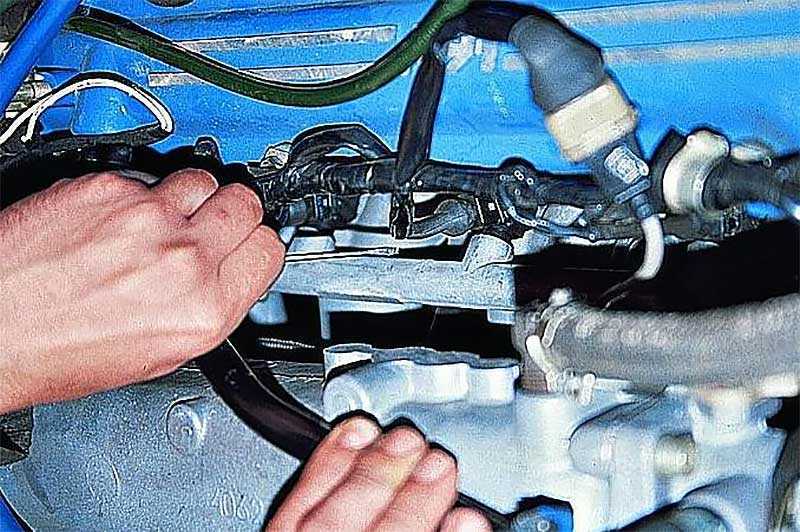

Снимите с форсунок жгуты питания.
Гаечным ключом на 10 открутите два болта крепления топливной рампы к трубопроводу и снимите рампу.

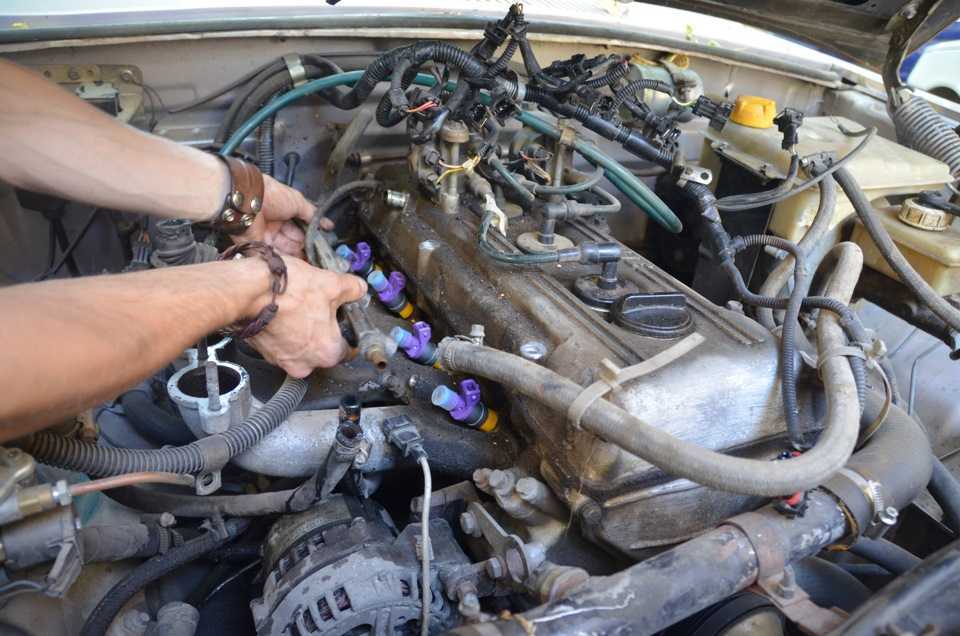

На топливной рампе расположены четыре форсунки. Шилом отогните их фиксаторы и по очереди выньте форсунки из топливной рампы.

После демонтажа механизмы следует положить на чистую гладкую ткань. Установка производится в обратном порядке.

Диагностика и замена на двигателе Cammins

Cнять форсунки с двигателей Cammins гораздо легче. При этом не придётся отсоединять множество магистралей и патрубков. Сбросьте давление в топливной системе и выполните следующие действия.

Отсоедините минусовой провод от аккумулятора.
Тщательно очистить место вокруг детали и её корпус. Для этого лучше использовать баллончик со сжатым воздухом.
Открутите патрубок подачи топлива от штуцера двигателя.
Закройте отверстие чистой тканью.
Открутите болты крепления и снимите форсунки.

Новые механизмы устанавливаются в обратной последовательности.

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

тонкую шлицевую отвёртку;
рожковые ключи на «10» и «13»;
небольшую пустую ёмкость для слива бензина;
шило.

Действия выполняются в определённом порядке:

Автомобиль устанавливается на ровном месте.
В топливной магистрали сбрасывается давление. Для этого следует обесточить бензонасос, чтобы он не функционировал. Заводится движок и работает до тех пор, пока не сгорит всё оставшееся топливо. Мотор должен заглохнуть.
От аккумулятора отсоединяется «минусовой» провод.
От дроссельного патрубка отсоединятся подводящий воздуховод и трос, управляющий приводом воздушной заслонки.
Ослабляется хомут и отсоединяется отводящий нижний шланг с регулятора холостого хода.Отвёрткой ослабляется хомут шланга
Снимается рукав, вентилирующий картер.Ослабляется крепёж и снимается шланг картерной вентиляции
Отсоединяется трубка вакуумного усилителя тормозной системы.Ослабляется хомут и отключается шланг вакуумного усилителя
Ослабляется хомут и снимается шланг регулятора давления горючего.Откручивается крепёж, снимается шланг регулятора давления топлива
Ключом на «13» отворачиваются все гайки со шпилек впускного коллектора. Снимаются провода «минуса», после них — впускной коллектор.Снимаются все гайки и наконечники проводов «массы»
От штуцера рампы отсоединяется бензошланг подачи бензина.От рампы отключается топливный шланг
С патрубка системы холостого хода снимается шланг вентиляции картера.Снимается шланг, вентилирующий картер
От регулятора давления горючего отсоединяется сливной бензошланг.С устройства, регулирующего давление, снимается шланг
Откручиваются винты крепления, снимается топливная рампа.Откручиваются крепёжные винты и снимается рампа
Пружинная защёлка колодки поддевается шилом, разъём кабеля управления вынимается из гнезда инжектора.Разъём управляющего кабеля вынимается из гнезда распылителя
Форсунка извлекается из коллектора.Инжектор вынимается из гнезда коллектора

Установка нового распылителя и сборка производится в обратном порядке.

Как извлечь форсунки из дизельных двигателей Cummins

Провести на движке «Камминз» демонтаж форсунок очень просто. Владелец авто сможет снять инжекторы, даже если этого не делал раньше. Достаточно иметь:

гаечные ключи на «17» и «13»;
тонкую шлицевую отвёртку.

Затем выполнить несколько несложных действий:

Шлицевой отвёрткой демонтируются фиксаторы, которые держат шланг обратного слива дизтоплива.
Снимаются электрические разъёмы инжекторов, для этого нужно нажать на их фиксаторы.
Ключом на «13» удерживаются фиксирующие гайки штуцеров, одновременно ключом на «17» откручиваются гайки топливных трубок.Места расположения фиксаторов и гаек, которые нужно открутить и снять
Ослабляются фиксирующие гайки топливных трубок на рампе, трубки отводятся в сторону.
Болты фиксаторов форсунок откручиваются ключом на «13» и аккуратно вынимаются из гнёзд, чтобы не повредить их резиновые манжеты.Чтобы отвести в сторону топливные трубки, нужно ослабить гайки, крепящие их к рампе
Инжекторы аккуратно вынимаются из своих гнёзд, чтобы не испортить резиновые уплотнители, расположенные в нижней части форсунок. Для этого нужно слегка стронуть их с места и поворачивать руками, с небольшими усилиями раскачивая в разных направлениях.Инжекторы аккуратно извлекаются из своих гнёзд

Установка распылителей производится в обратном порядке. Если повреждены уплотнители (манжеты) фиксирующих болтов и форсунок, их следует заменить новыми.
