Самостоятельно заменить элементы довольно просто. Предпосылками для замены являются:

затруднения при запуске холодного двигателя;

нестабильная работа двигателя, рывки и провалы во время движения;

снижение мощности двигателя;

появление чёрных выхлопов при резком нажатии на педаль акселератора.

Эти симптомы могут сопровождаться стуком одной из форсунок. Резкие стучащие звуки появляются из-за образования зазора между распылителем и двигателем. Определить, какой элемент стучит, довольно легко.

Прогрейте его и дождитесь возникновения стука.

Последовательно отсоединяйте от каждой детали жгут проводов. Если стук продолжается — подсоедините жгут обратно и проверьте следующий элемент.

При отсоединении проводов от неисправного устройства стук прекратится.

Необходимые инструменты

Технология демонтажа форсунок зависит от типа двигателя. Для моторов старого образца этот процесс займёт немного больше времени. Потребуется следующий набор инструментов:

отвёртка с тонким плоским лезвием;

рожковый ключ на 10;

рожковый ключ на 13;

пустая ёмкость для слива топлива.

Замена форсунок на двигателе ЗМЗ-405

Автомобиль следует установить на ровном и хорошо освещённом месте. Во избежание выбросов топлива перед началом работ необходимо сбросить давление в топливной системе. Для этого от бензонасоса отсоединяется жгут проводов питания. Затем нужно завести мотор и дождаться, пока он не заглохнет.

В целях безопасности также потребуется также отключить минусовой провод от аккумулятора.

Алгоритм демонтажа с двигателя ЗМЗ-405 следующий:

Отсоедините регулятор холостого хода.

Отсоедините регулятор холостого хода

Отсоедините провод, подсоединённый к дросселю воздушной заслонки.

Отвёрткой ослабьте хомут на шланге вентиляции картера и снимите шланг.

Ослабьте хомут на вакуумном шланге и отсоедините его от двигателя.

Отсоедините шланг регулятора давления.

Открутите все гайки со шпилек впускного коллектора и снимите ресивер.

Открутите гайки впускного коллектора и снимите ресивер

Отсоедините шланг подачи топлива с топливной рампы.

Снимите с форсунок жгуты питания.

Гаечным ключом на 10 открутите два болта крепления топливной рампы к трубопроводу и снимите рампу.

На топливной рампе расположены четыре форсунки. Шилом отогните их фиксаторы и по очереди выньте форсунки из топливной рампы.

После демонтажа механизмы следует положить на чистую гладкую ткань. Установка производится в обратном порядке.

Диагностика и замена на двигателе Cammins

Cнять форсунки с двигателей Cammins гораздо легче. При этом не придётся отсоединять множество магистралей и патрубков. Сбросьте давление в топливной системе и выполните следующие действия.

Отсоедините минусовой провод от аккумулятора.

Тщательно очистить место вокруг детали и её корпус. Для этого лучше использовать баллончик со сжатым воздухом.

Открутите патрубок подачи топлива от штуцера двигателя.

Закройте отверстие чистой тканью.

Открутите болты крепления и снимите форсунки.

Новые механизмы устанавливаются в обратной последовательности.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

1. Запустите «движок» на холостом ходу.
2. Начинайте поочерёдно выкручивать распылители один за другим.
3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Промывка клапанов и камеры сгорания

По окончанию вышеуказанных процедур, рекомендуется, для повышения результата очистки, залить внутрь топливного бака жидкость, предназначенную для очищения клапанов, которая на протяжении шести рабочих часов двигателя уничтожит нагар на впускных клапанах и камере сгорания, хотя, нужно быть осторожней, кто знает что у вас наросло в двигателе (а если ездили постоянно в натяг и только на малых оборотах то нагар например на днище поршня может достигать нескольких миллиметров) и как это начнет отлетать при использовании очистителя.

Материалы по теме:

• Достоинства и недостатки синтетических моторных масел
• Для чего нужен лямбда-зонд в автомобиле

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Проверка форсунки

Для проверки исправности форсунки выключаем зажигание и снимаем «минусовую» клемму аккумуляторной батареи.

Шилом или тонкой отверткой, отщелкиваем пружинный зажим колодки.

Отсоединяем разъем от форсунки.

Подсоединив к выводам форсунки омметр, замеряем сопротивление ее обмотки.

Обмотка исправной форсунки должна иметь сопротивление 15-16 Ом между центральным и боковым штырями разъема.

Дальнейшие испытания проводим на снятой с двигателя форсунки.

При кратковременной подаче напряжения от аккумуляторной батареи, должен быть слышан отчетливый щелчок.

Снимаем с фланца форсунки уплотнительную манжету и соединяем форсунку резиновым шлангом с хомутом с источником сжатого воздуха (компрессор с манометром или ножной насос).

У исправной форсунки воздух не должен проходить через распылитель.

Подсоединяем провода «массы», которые были сняты со шпилек впускного коллектора во время снятия форсунок.

Затянув гайки, ключом на 13 затягиваем контакт с массой.

Надеваем на фланец форсунки подводящий шланг топливной рампы и отверткой затягиваем хомут.

Подсоединяем к выводам форсунки два провода длиной не менее 1 метра.

Убедившись, что зажигание выключено, подсоединяем «минусовую» клемму аккумуляторной батареи.

Включаем зажигание и, дождавшись прекращения работы бензонасоса, выключаем зажигание.

Закрепив форсунку над емкостью, подсоединяем на короткое время провода к выводам аккумуляторной батареи

Форсунка должна выдать конический факел тонко распыленного топлива.

Если форсунка не сработала, поменяйте полярность проводов.

Сбрасываем давление в топливопроводе, подав на форсунку напряжение. Бензин сливаем в подходящую емкость.

Источник

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

• наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
• явные провалы и потеря динамики при попытках резкого ускорения;
• машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Сообщества › ГАЗ Волга › Блог › Промывка инжектора ЗМЗ-406 своими руками. Полный отчет.

И так, процесс промывки завершен и показал отличные результаты. Ранее, я писал о подготовке к этой операции, спрашивал мнения “бывалых” здесь, в сообществе. Теперь, обзорно опишу весь процесс со ссылками на БЖ с детальными описаниями каждого этапа. Подготовка

Процесс подготовки включил в себя отработку схемы проведения работ

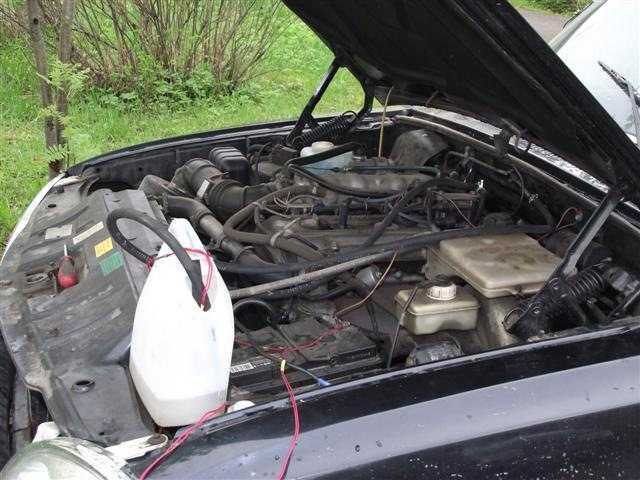

Как видно, промывка предполагается без снятия форсунок с двигателя. Для реализации схемы были подготовлены некоторые детали и приобретена промывочная жидкость.

Промывка

Процесс промывки начался с подключения приспособления в топливную систему двигателя. Разрезаем “обратку” и подключаем к шлангу возврата в канистру приспособления.

Заливаем смесь промывки с бензином в канистру и работаем по известной методике.

Испытания

Делаю пробег более 70 км с остановками и разгонами. Результат промывки налицо. Подробно: www.drive2.ru/cars/gaz/31…iks/journal/1223009/#post

Проверка и замена свечей.

По рекомендации опытных товарищей, меняю свечи, но не сразу, а после пробега. Старые свечи в хорошем состоянии.

Вот такой отчет о промывке форсунок своими силами. Рекомендую к повторению. Проверено!

Форсунка дизеля, виды форсунок дизельных двигателей, устройство и принцип действия

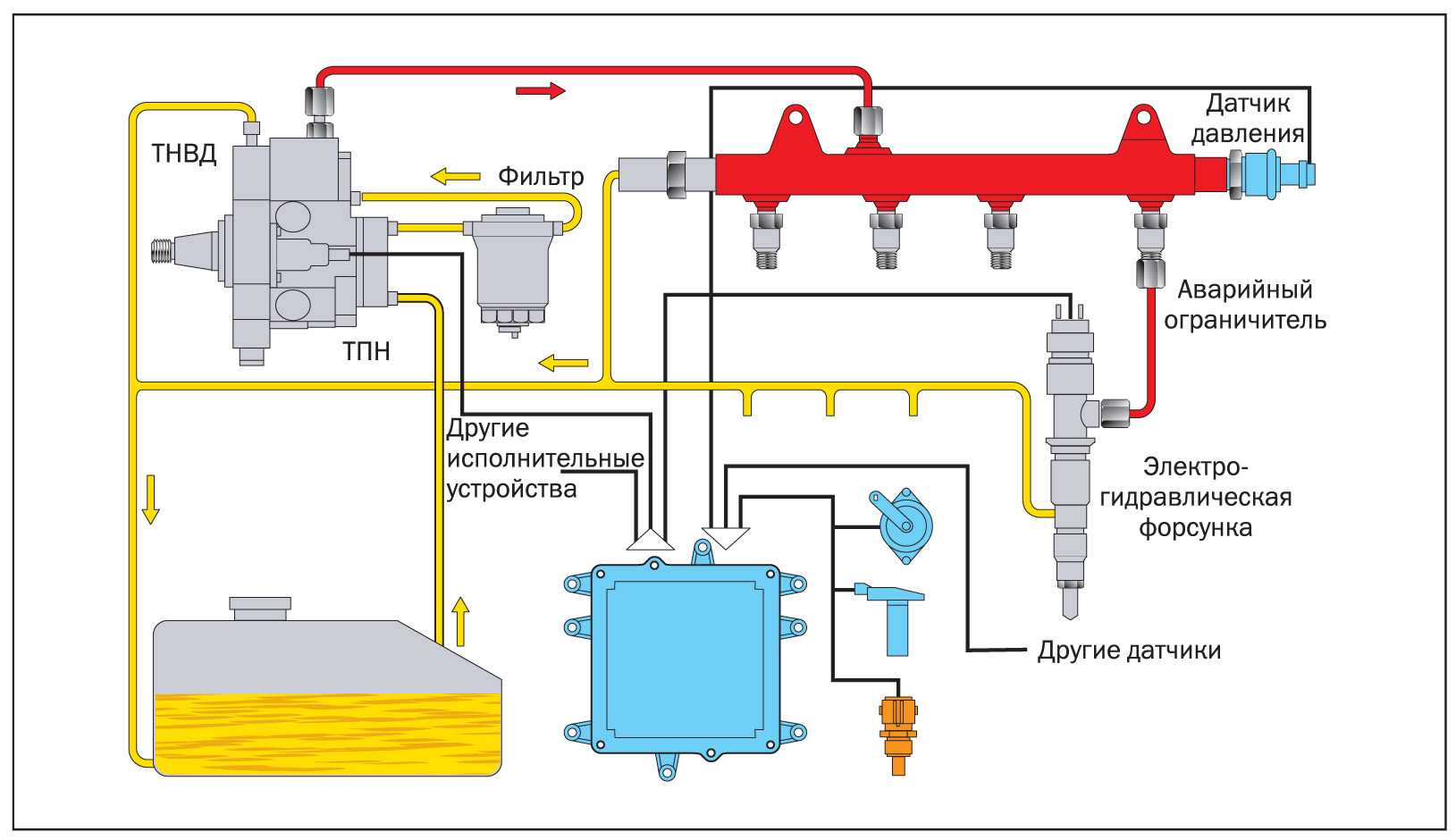

На дизельных моторах, а том числе и на тех, которые оснащены системой впрыска «Common Rail», применяют электрогидравлические форсунки. В конструкцию данного устройства входит — электромагнитный клапан, камера управления, а также сливная и впускная дроссели.

Принцип работы такого оборудования основывается на использовании давления топлива при впрыске, а также, после его прекращения. В исходном положении электромагнитный клапан полностью закрыт и обесточен, игла прибора прижата к седлу при помощи давления на поршень горючего в камере управления. Впрыск топлива в таком положении не производится. Стоит отметить, что давление горючего на иглу, в данной ситуации, меньше давления, которое производится на поршень, в результате разности площадей контакта.

После команды ЭБУ, срабатывает электромагнитный клапан и производится открытие сливной дроссели. Топливо, которое находится в камере управления, при этом, вытекает через дроссель в сливную магистраль. Впускной дроссель является препятствием, чтобы осуществилось быстрое выравнивание давлений во впускной магистрали и камере управления. Постепенно происходит уменьшение давления на поршень, однако давление горючего, осуществляемое на иглу, не изменяется, в результате чего осуществляется поднятие иглы и впрыск горючего.

Как умз 4216 промыть форсунки не снимая с двига

Я хоть и не гениальный механик, но примерно знаю как должен работать двигатель на Газели, как должен набирать обороты итд итп. С моим двигателем было что-то не то. Меня это естественно не устраивало и я занялся топливной системой. Почистил и заменил всё что нужно было как оказалось-не всё и машина поехала.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте. Это быстро и бесплатно!

ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На ЗМЗ.

ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На ЗМЗ.

ВЛАДИМИР БОРОДИН — НАЧАЛЬНИК КБ КРИВОШИПНО-ШАТУННОГО МЕХАНИЗМА;

СЕРГЕЙ ОРЛОВ — НАЧАЛЬНИК КБ ГАЗОРАСПРЕДЕЛЕНИЯ;

ДМИТРИЙ СКИБАРКО — ВЕДУЩИЙ КОНСТРУКТОР ОТДЕЛА ЭЛЕКТРОНИКИ;

ПЕТР РЫЖКОВ — НАЧАЛЬНИК КБ ДВИГАТЕЛЕЙ.

В последнее время в продаже появились натяжные звездочки цепи для замены штатных башмаков на ЗМЗ-406 (ЗР, 2001, № 3). Собирается ли завод внедрить такую конструкцию в серию?

Сейчас идет подготовка производства рычага натяжного устройства со звездочкой взамен башмака. Этот вариант более надежен, чем изделие фирмы СЕТ, о котором писал журнал. Заводская звездочка установлена на подшипнике качения, цепь привода удлинена на два звена, а в гидронатяжителе стоит усиленная пружина.

Выпускает ли завод двигатель ЗМЗ-4061.10 (бензин А-80)?

Двигатель ЗМЗ-4061.10 делали в небольших количествах в период освоения «Газели», позднее его полностью вытеснил мотор ЗМЗ-4063.10, рассчитанный на бензин с октановым числом 91.

Остался ли на моторах семейства ЗМЗ-402 набивной задний сальник коленвала? Можно ли самостоятельно заменить его на более надежный резиновый?

Задний сальник коленвала на двигателях семейства ЗМЗ-402 остается прежним. Заменить его самостоятельно на резиновый невозможно — потребуется вмешательство в конструкцию блока цилиндров, коленчатого вала и маховика.

Взаимозаменяемы ли электронные блоки управления моторов 4062.10, 4052.10 и 4092.10? Планирует ли завод оснащать эти двигатели нейтрализаторами?

Блоки управления невзаимозаменяемы. Каждую модель настраивают в зависимости от рабочего объема двигателя и характеристик автомобиля.

В компьютерах впрысковых моторов есть канал управления составом рабочей смеси по содержанию кислорода в отработавших газах (лямбда-регулирование), то есть они готовы к работе с системами снижения токсичности. Решение об оснащении автомобиля нейтрализатором принимает завод — изготовитель автомобилей (ГАЗ).

Какие масла рекомендованы заводом для двигателей семейства ЗМЗ-406?

Для двигателей семейства 406.10 следует применять масла с маркировкой Б4 или Б4/Д2 по стандарту СТО ААИ-003-98 (Ассоциация Автомобильных Инженеров), что соответствует группам SG, SH, SJ или SG/CD, SH/CE, SJ/CF по классификации API (Американского института нефти).

Как долго ЗМЗ планирует выпускать моторы семейства 402, в том числе рассчитанные на бензин А-80?

Выпуск моторов семейства 402 постепенно снижается. Очевидно, они останутся в производстве, пока будут удовлетворять действующим нормам токсичности.

Карбюратором К-151 многие потребители недовольны. Можно ли на двигателях ЗМЗ-4063.10 и ЗМЗ-402 заменить его другим?

На двигателе ЗМЗ-4063.10 такая замена нецелесообразна, так как конструкция и регулировки карбюратора К-151Д сделаны именно под этот мотор. А вот карбюратор К-151С на ЗМЗ-402 можно заменить прибором 4178–10 производства ОАО «ДААЗ».

Какие форсунки и бензонасосы устанавливают на конвейере в двигатель ЗМЗ-4062.10? Подскажите варианты замены.

На впрысковые двигатели устанавливают форсунки «Бош» (номер по каталогу 0 280 150 560), «Сименс» (тип Дека-1Д, номера 9261 или 6354). Все форсунки взаимозаменяемы, так же как и электробензонасосы «Бош» (0580 461 044), ТАТЭ (Тюмень, 18.3780) или СОАТЭ (Старый Оскол, 50.1139), устанавливаемые на автозаводе.

Какие поршневые кольца ставят на двигатели семейств 402 и 406 на конвейере? Детали каких производителей завод рекомендует для ремонта?

На двигатели семейства 402 ставят поршневые кольца мичуринского завода, а на моторы семейства 406 — костромского . Для ремонта рекомендуем кольца тех же производителей или аналоги (Чехия), «Шоттле» и «Гётце» (Германия).

Можно ли карбюраторный мотор ЗМЗ-4063.10 самостоятельно переделать во впрысковый?

Такая переделка нецелесообразна. Кроме замены впускной системы и распредвалов (они обеспечивают иные фазы газораспределения), потребуются серьезные изменения систем топливо- и воздухоподачи, управления. К тому же переделанный двигатель не будет соответствовать прежней маркировке, поэтому при регистрации и техосмотре автомобиля могут возникнуть проблемы.

Как проверить форсунки дизельного двигателя

Самостоятельно определить вышедшую из строя форсунку можно даже в гаражных условиях.

Стук в цилиндре

Если один из цилиндров явно стучит, отключаем по очереди форсунки, чтобы определить дефектную. Для этого приотпускаем штуцеры трубопроводов (обычно ключ 16–17 мм). Если при отключении одного из цилиндров стук прекращается, значит он неисправен.

Проблема может быть как в самом двигателе, так и в форсунке. Если игла распылителя зависла в открытом положении, то топливо подается в цилиндр очень рано и воспламеняется прежде, чем нужно. Энергия горения обрушивается на быстро поднимающейся навстречу поршень, и он проходит верхнюю мертвую точку с жестким ударом.

Троит двигатель

Если движок троит, значит один цилиндр не работает, чтобы его выявить:

1. Отключаем топливоподачу к форсункам по очереди.
2. Находим нерабочий цилиндр — тот, который не прореагировал на отключение.
3. Снимаем и проверяем форсунку на стенде.

Стенд для проверки форсунки представляет собой систему, состоящую из:

• емкости для жидкости;
• плунжерной пары;
• манометра;
• трубопровода;
• ручки, которой он приводится в действие.

Нехитрое приспособление помещено в корпус, который привинчивается к верстаку. Все оборудование вполне доступно, такой стенд реально установить в гараже даже для дизелиста-любителя.

Как проверить деталь при помощи стенда:

1. Форсунка имеет два отверстия: подвод топлива и отвод утечки в сливную систему (так называемую «обратку»). Штуцер трубопровода высокого давления привинчиваем одним концом к выходному отверстию стенда, другим — к подводящему отверстию инжектора.
2. На обратку тоже установим любую подходящую трубочку для отвода топлива самотеком в стороннюю емкость.
3. В расходный резервуар зальем смесь дизельного топлива с маслом или чистую солярку. Направим сопла распылителя в приемную емкость (для этого подойдет банка из-под омывающей жидкости).
4. Начнем нагнетание, при достижении необходимого давления произойдет впрыск.

Проверка поступления питания к форсункам

Подобную проверку необходимо проводить лишь тогда, когда хоть одна из форсунок при включенном зажигании отказывается работать.

1. Отключите от неработающей детали колодку с проводами.

2. Затем присоедините к батарее аккумулятора два конца проводов, а другую их сторону прикрепите к контактам на форсунке.

3. Подключите зажигание автомобиля и проследите за тем, не вытекает ли из форсунки топливо. Если да, то в электрической цепи есть какой-то дефект или неисправность.

Источник avto-kuplya.ru

Всем привет! Сегодня будем говорить о форсунках для наших ВАЗов=)

Топливная форсунка используется для распыления топлива, распыление осуществляется за счёт высокого давления топлива (несколько атмосфер). Повышенных расход топлива и провалы — признаки неисправности форсунок двигателя, а какие форсунки лучше выбрать ?

Неисправности форсунок или как проверить форсунки:1. Закоксовывание выходных отверстий.Признак: повышенный расход бензина, плохой запуск двигателя, ухудшение динамики автомобиля. В остальном двигатель ведет себя нормально, холостые обороты устойчивые и заводится при положительной температуре нормально, при отрицательной — пуск затруднен.2. Негерметичное закрытие клапана форсунки.Признак: повышенный расход топлива, плохой запуск двигателя, троение или детонация на холостом ходу.Диагностика: замеряем СО (на нормально работающем двигателе без катализатора СО не должно превышать 1% в режиме ХХ. Одна негерметичная форсунка прибавляет СО примерно на 1.0-1.5%).3. Зависание клапана. Признак — троение двигателя.Диагностика: отключение с последующим подключением электро разъема форсунки на работающем моторе. Если форсунка неисправна, то реакции двигателя не будет, если форсунка рабочая, тогда будет временное падением оборотов.4. Нестабильное зависание клапана.Признак: плавающий холостой ход (резкое падение холостых оборотов с последующим повышением до 1000 — 1400 оборотов или полной остановкой двигателя).Диагностика: как в пункте №3. Если нестабильно зависает одна форсунка, то гарантированно диагностируется отключением. Если две и более, то только заменой.Пример, форсунки с пробегом 198тыс.км. На 40тыс.км делалась промывка ультразвуком, а на 170тыс.км. заливалась раскоксовка «Лавр».

Про форсунки ВАЗ десятого семейства:«Десятки» комплектовались форсунками Bosch и Siemens. Штатные форсунки с завода — преимущественно форсунки Bosch 0 280 158 996 (или 996е).Взаимозаменяемость форсунок ВАЗ:Форсунки бывают не только разных размером, но и разные по производительности. Чтобы понять, какие форсунки подойдут на Ваш автомобиль, достаточно воспользоваться таблицей:

Дополнение к таблице: форсунки BOSCH 0 280 150 996 уже не выпускаются, их аналог BOSCH 0 280 158 110 (производительность 170 сс/min). Есть некоторые отличия, например, уплотнительное резиновое кольцо на 110-й на пару миллиметров выше, чем на 996-й, а «хвост» (из которого брызгает) — длиньше. Но трудностей при установке форсунок быть не должно.Как заменить форсунки на ВАЗ 2110:Допускается частичная замена.

Ремонт форсунок:Промывка форсунок дает эффект при пробеге около 40тыс. км. Если Вы решились заменить форсунки своими руками, тогда по стоимости лучше сразу заменить их на новые.Цена форсунок:Цена от 600 до 1000 рублей.

Источник www.drive2.ru

Многие автолюбители, выслушивая от мастеров станций технического обслуживания о необходимости промывки или замены форсунок, не понимают, что это такое, и где они находятся. Все современные бензиновые и дизельные двигатели внутреннего сгорания оснащены системой впрыска топлива. Форсунка, как насос для подачи мощной, но тонкой струи топлива, является неотъемлемой частью этой системы впрыска. В данной статье мы расскажем, где в автомобиле находятся форсунки и принцип их работы.

Промывка

По той причине, что в топливе присутствуют вредные примеси, на форсунках часто оседает нагар. Их необходимо промывать. Операция эта подразумевает вымывание ненужной грязи из форсуночной системы. Форсунки можно промывать при помощи специальной жидкости. Ее еще называют специальной присадкой. При этом сами форсунки с двигателя можно даже не вынимать. Присадка эта добавляется в топливо, а двигатель заставляют поработать на этой смеси пару тысяч километров. Можно осуществлять и более быструю промывку, при этом не снимая форсунки с двигателя. Для этой цели применяют специальную установку. Она подсоединяется к мотору на место топливного насоса. В сами форсунки подается сольвенте. Это специальное топливо для промывания. Время такого процесса — около пятнадцати минут.

Форсунки от нагара можно очищать также при помощи ультразвука. Этот способ уже подразумевает снятие их с двигателя.

Похожие:

Система охлаждения общее устройство и работа жидкостной системы охлаждения

Пример банковской системы. Описание задачи

Инструкция по установке установка основных компонентов системыВыберите в пассажирском салоне место для установки основного блока системы (за приборной панелью автомобиля) и закрепите блок с помощью…

Общее устройство автомобиля

Общее устройство двигателей

1. Общее устройство автомобиля

Классификация и общее устройство тракторов (2ч)

11. Активные системы безопасности и системы парковки

Тема Классификация автомобилей и тракторов. Общее устройство

Грамм для высших учебных заведений по специальности 1-45 01 01 многоканальные системы телекоммуникаций, специализация 1-45 01 01 04 специальные системы телекоммуникаций минск 2006Сборник типовых учебных программ для высших учебных заведений по спец. 1-45 01 01 Многоканальные системы телеком-муникаций, специализация…

Авто-дневник

Как самому очистить форсунки без снятия с двигателя

В процессе диагностики частой причиной неустойчивой работы мотора является то, что инжекторные форсунки забились. Существует несколько способов очистки форсунок, среди которых может использоваться механический, ультразвуковой или очистка при помощи специальных химических составов.

В ряде случаев заливка в топливный бак специальной присадки-очистителя инжектора достаточно для того, чтобы нормализовать работу всей системы. Также рекомендуется с определенной периодичностью раскручивать мотор до высоких оборотов и разгонять автомобиль до 110-130 км/ч. на ровных отрезках пути. В таком режиме нужно проехать 10-20 километров. Продолжительная работа форсунок под нагрузкой позволяет реализовать так называемую самоочистку.

Чистку инжектора стоит делать для профилактики, а не после появления признаков неисправности. Если автомобиль эксплуатируется в режиме городской езды на топливе сомнительного качества, тогда интервал профилактических мер следует сократить применительно к индивидуальным условиям эксплуатации.

Когда и для чего нужно снимать топливные форсунки с двигателя. Снятие форсунок на бензиновом и дизельном моторе: особенности процесса демонтажа.

Чистка инжектора автомобиля без снятия форсунок. Способы очистки форсунок со снятием на кавитационном стенде. Ультразвуковая и гидродинамическая кавитация.

Неисправности форсунок дизеля, проверка и самостоятельное выявление проблем. Очистка сопла форсунок дизельного двигателя, регулирование давления впрыска.

Распространенные неисправности дизельного двигателя и диагностика агрегатов данного типа. Проверка топливной системы дизельного мотора, полезные советы.

Принцип работы и отличительные особенности газовых форсунок. Основные парметры при выборе форсунок для ГБО 4. Какие газовые форсунки лучше купить.

Особенности работы и причины неисправностей дизельных форсунок. Как самостоятельно выполнить снятие, дефектовку, разборку и ремонт форсунок дизельного ДВС.

Подсос воздуха топливной системы дизеля

Обычно завоздушивание топливной системы дизельного мотора вызвано повреждениями в местах соединения трубок, соединяющих топливный бак и фильтр либо фильтр и топливный насос высокого давления.

На дизельных автомобилях, которые выпускаются в последние годы, проникновение воздуха в топливную систему происходит чаще, по сравнению с дизельными моторами старого типа. Причина кроется в другой конструкции шлангов, срок службы которых заметно сократился. Раньше эти элементы изготавливали из латуни, а теперь – из пластика. Постоянные вибрации приводят к износу пластика и уплотнительных резинок. Наиболее часто с такими трудностями сталкиваются владельцы машин с пробегом около 150-200 тыс. километров, причем нередко подсос проявляется зимой.

Самые популярные причины подсоса в таких случаях:

• износ хомутов и шлангов;
• повреждение уплотнения топливного фильтра;
• повреждение уплотнений крышки топливного насоса или приводного вала;
• негерметичные топливные трубопроводы;
• повреждение обратной топливной магистрали;

Признаки подсоса воздуха на дизельном авто

Наиболее часто двигатель не хочет заводиться после длительных простоев. Водитель вынужден многократно поворачивать ключ в замке зажигания, используя стартер. Это сопровождается появлением дыма из выхлопной трубы, что является признаком нормальной подачи топлива. Если подсос очень существенный, мотор не просто будет плохо запускаться по утрам, но и глохнуть во время движения.

Причина кроется в том, что насос не может нормально работать на холостых оборотах, поскольку в камеру попадает слишком много воздуха. На повышенных оборотах ТНВД ещё более-менее справляется. Не всегда такие симптомы вызваны именно подсосом, поэтому советуем проверить «диагноз», установив прозрачные топливные трубки.

Как найти подсос воздуха в топливной системе дизельного мотора

Воздух может попадать в систему через соединение, топливный бак либо трубку. Поиск выполняется достаточно просто – подачей давления или способом исключения. В первом случае необходимо подать давление в топливный бак, после чего в месте подсоса вы услышите характерное шипение или же увидите капли топлива. Второй метод – по очереди проверять элементы топливной системы, обеспечивая подачу топлива из емкости, а не бака. Сначала подключаемся к топливному насосу и идём дальше.
