Как снять топливную рампу приора 16 клапанов

Признаки изношенности изделия

Первый и главный признак, указывающий на возможные неисправности — явный запах бензина в салоне автомобиля. Если запаха нет, следует обратить внимание на внешний вид самого шланга, его состояние. Погните изделие в различные стороны, при этом не должно быть каких-либо трещин или отверстий

При наличии повреждений (даже незначительных), шланг подлежит замене. Кроме того, часто встречаются ситуации, когда причиной протечек топлива являются места соединений самого шланга, например с металлической трубкой топливной рампы или соединительной трубкой исходящей из-под днища автомобиля.

Замена бензонасоса

Процесс замены бензонасоса является несложной задачей если следовать инструкции приведенной ниже. Для более быстрого и легкого завершения работы необходимо подготовить инструмент для проведения работы.

Инструмент:

Рожковый ключ на 10мм;
Трещотка с головкой на 10мм;
Отвертка крестовая;
Ветошь;

Так же следует подготовить расходники, которые необходимо заменить вместе с топливным насосом.

Расходники:

Сеточка бензонасоса;
Топливный фильтр;
Гофрированный топливный шланг;
Уплотнительное резиновое кольцо (по состоянию);

Пошаговая инструкция:

Снимаем задний диван в автомобилях с кузовом седан, в кузовах хэтчбэк и универсал достаточно откинуть правую часть дивана.

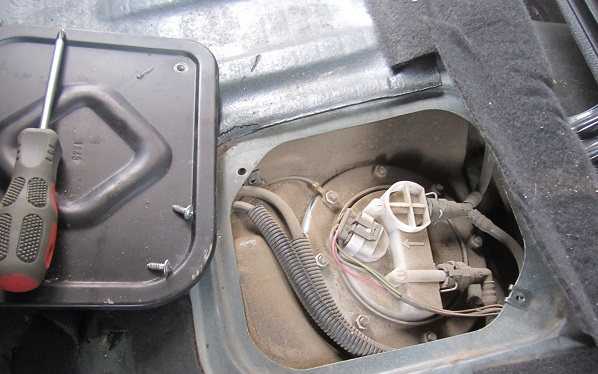

Откручиваем два шурупа крепления крышки и демонтируем ее. Продуваем или сметаем пыль образовавшуюся вокруг стакана. Необходимо для защиты от попадания грязи в топливный бак.

Вынимаем предохранитель бензонасоса и запускаем автомобиль. Это позволит скинуть остаточное давление в топливной рампе. Ждем пока автомобиль заглохнет.

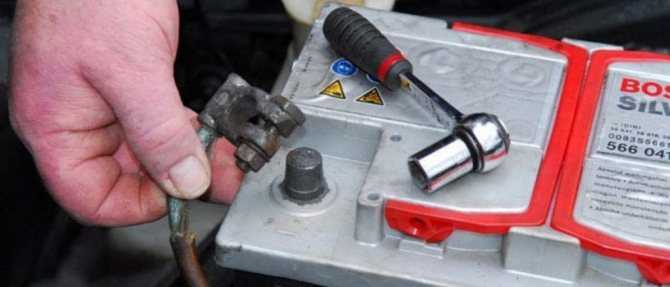

Отключаем минусовую клейму с АКБ, так как работы производятся с воспламеняемыми веществами (бензином) и электроприборами автомобиля.

Снимаем разъем со стакана бензонасоса. Снимаем пластиковые штуцера. Может пролиться немного топлива, в этом нет ничего страшного.

Откручиваем 8 гаек трещоткой с головкой на 10мм.

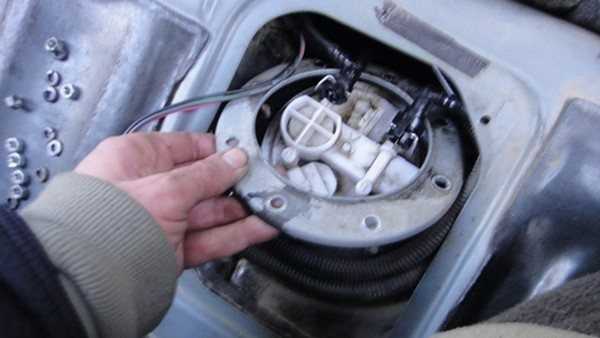

Вынимаем кольцо и вытаскиваем стакан вместе с бензонасосом.

Приступаем к разборке насоса

Снимаем стопоры фиксирующие отстойник стакана. И разъединяем отстойник от стакана.

Вынимаем бензонасос из посадочного места, отсоединяя топливный гофрированный шланг (при необходимости шланг нужно заменить).

Устанавливаем новый топливный насос с установленной новой сеточкой бензонасоса в обратной последовательности.

Промывка форсунок «Приоры»

Существует два варианта промывки форсунок: со снятием их с автомобиля и без него. Снятые форсунки промываются на специальных стендах с помощью ультразвука, под действием которого исчезают даже самые старые загрязнения. У обычных водителей нет таких стендов, поэтому ниже будет рассмотрен более популярный вариант промывки форсунок без снятия их с «Приоры». Вот что для этого потребуется:

литр специальной промывочной жидкости;
два автомобильных ниппеля;
автомобильный топливный фильтр;
пара металлических хомутов;
метровый отрезок резинового шланга диаметром 12 мм;
дрель со сверлом на 13 мм;
электрический насос;
двухлитровая пластиковая бутылка.

Последовательность промывки

В пластиковой бутылке просверливается дно и пробка. Это делается сверлом на «13». В отверстия вставляются автомобильные ниппели.

В отверстия пластиковой бутылки вставляются обыкновенные автомобильные ниппели
Из ниппеля, вставленного в пробку, выкручивается золотник. Это нужно сделать для того, чтобы промывочная жидкость свободно проходила в форсунки.
Теперь на ниппель, вставленный в пробку, надевается резиновый шланг и фиксируется металлическим хомутом. Второй конец шланга надевается на топливный фильтр и фиксируется вторым хомутом. К бутылке скотчем прикручивается отрезок верёвки (чтобы бутылку можно было повесить на капот).

Форсунки «Приоры» промываются с помощью фильтра и пластиковой бутылки
Машина заводится. Необходимо дождаться, когда двигатель нагреется до 90 градусов. После прогрева машина глушится. С бензонасоса снимаются топливные шланги, автомобиль снова заводится и работает до тех пор, пока не заглохнет. Всё это делается для того, чтобы полностью сбросить давление в топливной магистрали.
Теперь необходимо найти топливный шланг с зелёной кнопкой на хомуте, подключённый к топливной магистрали. Чтобы его снять, достаточно нажать на зелёную кнопку и потянуть на себя.

На топливном шланге «Приоры» хорошо видна зелёная кнопка
Шланг надевается на топливный фильтр (причём хомут с зелёной кнопкой должен издать характерный щелчок).

Главный топливный шланг «Приоры» подключён к топливному фильтру для промывки
В пластиковую бутылку заливается промывочная жидкость.
К ниппелю, вставленному в дно бутылки, подключается шланг электрического насоса, после чего бутылка подвешивается на открытый капот автомобиля.

Приспособление для промывки форсунок «Приоры» собрано и готово к работе
С помощью насоса в бутылке создаётся давление в 3 атмосферы (по мере вытекания жидкости из бутылки насос придётся включить ещё несколько раз для поддержания этого давления).
После того как нужное давление в бутылке создано, автомобиль заводится на холостом ходу и работает в течение 15 минут.
По истечении этого времени двигатель глушится и остывает в течение 10 минут.
Если в бутылке ещё осталась жидкость, мотор снова заводится и работает до тех пор, пока сам не заглохнет.
После этого промывочная система снимается с машины, а топливный шланг устанавливается на штатное место. Промывка форсунок закончена.

Характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.

• Двигатель ВАЗ 2111 1.5 л. 8-клапанов инжектор ➤ Рабочий объем – 1499 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 71 мм ➤ Мощность – 76 л.с. (56 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.9 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 14 секунд ➤ Максимальная скорость – 167 километров в час ➤ Средний расход топлива – 7,2 литра • Двигатель ВАЗ 21114 1.6 л. 8-клапанов инжектор ➤ Рабочий объем – 1596 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 75.6 мм ➤ Мощность – 81.6 л.с. (60 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.6 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 13.5 секунд ➤ Максимальная скорость – 170 километров в час ➤ Средний расход топлива – 7,6 литра

Основные неисправности

Основной неисправностью характерной для ВАЗ 2110 является появления эффекта троения двигателя. Возникать неисправности могут по разным причинам. Рассмотрим, факторы, по которым начинается нестабильная работа двигателя, а также методы устранения. Если не греет печка смотреть здесь, а про замену клапанов здесь.

Некачественное горючее

Первым делом необходимо проверить, то насколько качественное топливо было залито в транспортное средство. Если бензин был низкого качества то, скорее всего, забылся один из элементов топливной системы. Так, автомобилисту придётся узнать, какая схема подачи топлива, и найти детали, что могли дать сбой. Так, первый элемент, который попадает под пристальный взор — распылители. Неисправности форсунок могут вызвать неустойчивую работу мотора, что приведёт к возникновению троения. Для диагностики и чистки узла используется специальный стенд, но многие автомобилисты проводят процесс самостоятельно, при помощи жидкости для чистки карбюратора. Также, неустойчивая работа движка может быть вызванная засорённостью топливных фильтров. Один располагается под задним правым колесом, а второй в топливном насосе. На заборнике бензонасоса стоит сетка-фильтр, которую необходимо заменить. Процесс довольно сложный, поскольку придётся снимать задние сиденья и вынимать элемент подачи топлива. А вот топливный фильтр под колесом можно поменять быстро и без особых проблем.

Система зажигания

Повреждение свечей зажигания или высоковольтных проводов, также может стать причиной возникновения троения. Так, необходимо при помощи тестера проверить все элементы, а также осмотреть их визуально. Если имеются повреждения, то рекомендуется сменить весь комплект.

Датчики и ЭБУ

Ещё одной основательной причиной возникновения троения движка становится выход со строя одного из датчиков двигателя, а также неисправности в электронном блоке управления. Чтобы провести диагностику необходимо подключиться к «мозгам». Далее, на основании показанных ошибок найти неисправный измеритель и заменить его. Если это не помогло, и ошибка в ЭБУ осталась, то рекомендуется провести сброс, а в некоторых случаях и прошить управляющий элемент.

Техническое обслуживание

Техническое обслуживание мотора проводится каждые 10-12 тыс. км пробега. Карта-схема имеется у официальных представителей завода изготовителя. Но, как показывает практика, все сводится к замене масла и масляного фильтра. Многие автолюбители задают вопрос, — какое лучше моторное масло заливать в силовой агрегат ВАЗ 2110 8 клапанов? Наилучшим вариантом остаётся полусинтетическое моторное масло отечественного или иностранного производства с маркировкой 10W-30 или 10W-40.

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности). Обычно, чип тюнинг ВАЗ 2110 делается с целью уменьшения расхода горючего, поэтому, если владелец машины решил сделать это сам, то необходимо подобрать соответствующее программное обеспечение. Но, рекомендуется не рисковать и обращаться к профессионалам за помощью.

Чистка форсунок своими руками — ВазАвто

Чистка форсунок своими руками это очень простой процесс, который необходимо производить для профилактики так как “отличное” качество нашего топлива быстро загрязняет форсунки.

В этой статье будет описано простой способ чистки (промывки) форсунок.

Определить, что форсунки пора чистить можно без труда своими силами

Необходимо просто обратить внимание не появились ли симптомы “грязных” форсунок на Вашем автомобиле

Наверное один из самых основных симптомов – это снижение мощности и скорости реакции двигателя. Следующие симптомы – это детонация двигателя.

Детонация двигателя — это процесс самопроизвольного воспламенения горючей смеси в цилиндрах, носящий характер взрывной волны.

Скорее всего у Вашего автомобиля будет неустойчивый холостой ход, возможно затруднительный запуск на “горячую” и повышенная токсичность выхлопа.

Эти симптомы применимы к форсункам, при условии исправности остальных узлов и агрегатов автомобиля.

Чистку форсунок можно производить сняв их с двигателя (рампы) или не снимая. Вариант без снятия форсунок более легок, но в данном случае невозможно определить качество чистки форсунок.

Если промывка будет осуществляться с демонтажем форсунок, то необходимо заменить уплатнительные кольца.

Чистить форсунки своими руками можно несколькими способами.

Самое простое – это добавление в топливный бак специальных жидкостей.

Используя такие средства, которые выпускают почти все производители автохимии, Вы прочистите все от бензобака до форсунок. Но нужно учитывать то, что вы рискуете отмытой грязью еще больше засорить форсунки. Этот способ будет эффективным при относительно чистой топливной магистрали и его нужно использовать в качестве профилактики.

Чистку форсунок снятых с двигателя производят с помощью специальных составов, которые пропускаются через форсунку. Данный метод не сложен и легко реализуется в гараже.

1. Нам потребуется снять форсунки с двигателя. На разных автомобилях это делается немного по разному.

2. Приготовить “устройство” для промывки форсунок.

Нам понадобится баллончик с жидкостью для очистки форсунок или карбюратора, шприц (5мл) и любая емкость.

3. Теперь необходимо подключить форсунку к питанию, для имитации работы двигателя.

Чистка форсунки своими руками происходит при подаче на форсунку напряжения в 12 В, и для того чтобы не спалить форсунку нам нужно в разрыв “+” провода форсунки подключить 12 вольтовую лампочку. Выключатель нам нужен для кратковременной подачи напряжения на форсунку.

4. Схема собрана, теперь можно приступить к промывке форсунок своими руками.

5. Накачиваем давление в шприц (пару раз прыснув из баллончика) и кратковременно подаем 12 вольт на форсунку.

6. продолжаем до тех пор пока распыление жидкости не станет равномерным.

7.Собираем все в обратной последовательности, не забывая установить новые уплотнительные кольца.

Всем удачи на дорогах.

Мой блог находят по следующим фразам

на Ваш сайт.

xn--80aaecx8b1a.xn--p1ai

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.

Снятие топливных форсунок Приоры

Отсоединить колодку с проводами от форсунки, нажав на пружинный фиксатор.
Снять скобу, поддев отверткой.

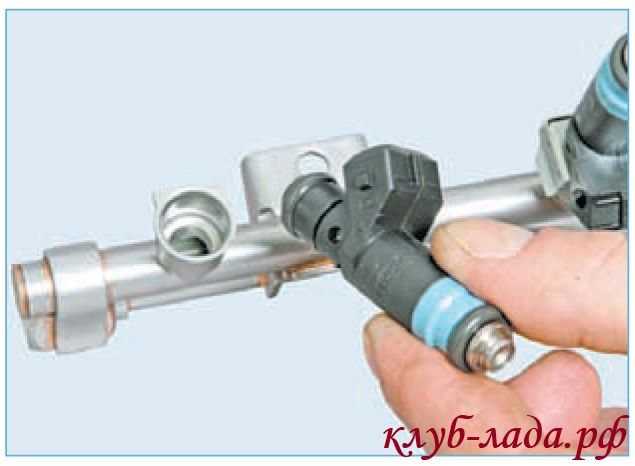

Снять форсунку из топливной рампы, преодолевая сопротивление уплотнительного кольца.
Снять уплотнительные кольца форсунки, поддевая плоской отверткой.

Перед установкой форсунок необходимо заменяем уплотнительные кольца. Затем нанести на уплотнительные кольца тонкий слой моторного масла. Сборка и установка топливной рампы с форсунками выполняется в обратной последовательности.

Источник xn—-8sbabr6ahc3e.xn--p1ai

Двигатель глохнет, не тянет или троит? Причиной могут быть неисправные форсунки, которые следует проверить и при необходимости почистить.

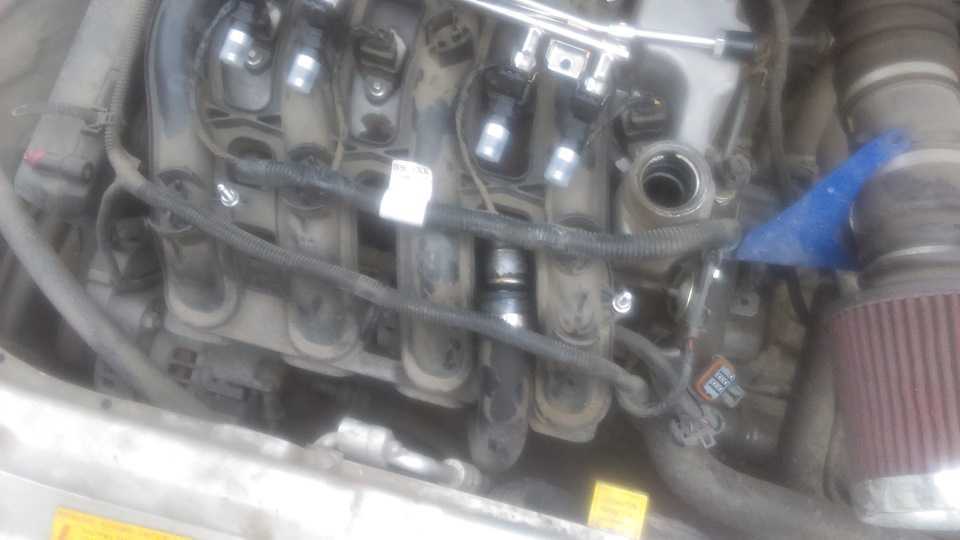

Снятие топливной рампы на Lada Priora

– сбросить давление в топливной системе.

– снять воздушный фильтр двигателя.

– приготовить крестовую и плоскую отвертки.

– рожковый ключ «на 22».

– головку «на 10» и «на 13».

– шестигранник «на 5».

1. Отсоединить колодку от проводов форсунок, и снять ее с кронштейна.

2. Отвернуть винт крепления прижимной планки трубки подвода топлива к рампе, используя крестовую отвертку.

3. Отвернуть штуцер трубки подвода топлива к рампе с помощью ключа «на 17», удерживая наконечник трубки рампы ключом «на 22». В противном случае рампу можно сломать.

4. Снять трубку подвода топлива из наконечника трубки рампы, и снять уплотнительное резиновое кольцо.

5. Ослабить затяжку хомута крепления шланга вентиляции картера, используя крестовую отвертку. Снять шланг с крышки головки блока цилиндров (ГБЦ).

6. Отвернуть саморез крепления направляющей трубки крестовой отверткой.

7. Снять трубку с указателем уровня масла вверх.

8. Снять шланг вакуумного усилителя тормозов с впускного трубопровода, ослабив пассатижами затяжку хомута.

Отсоединить наконечник троса привода дроссельной заслонки от сектора привода. Отвести дроссельный узел от впускного трубопровода. Отсоединить колодки с проводами от катушек зажигания (от 1, 2 и 3 цилиндров), и отвести жгут проводов в сторону.

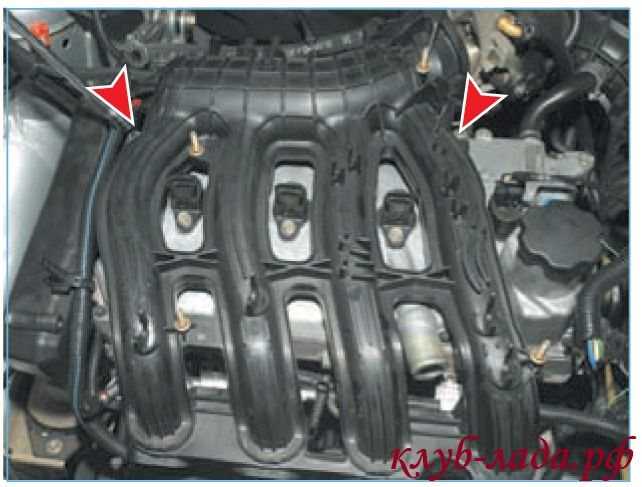

1. Отвернуть две гайки верхнего крепления впускного трубопровода, используя головку «на 10».

2. Затем два болта и три гайки нижнего крепления с помощью головки «на 13».

3. Отсоединить колодку с проводами от датчика фаз. Снять катушки зажигания с 1, 2 и 3-го цилиндров. Закрыть отверстия под катушки зажигания ветошью.

4. Сдвинуть на себя впускной трубопровод и приподнять вверх, выводя его из-под жгута проводов.

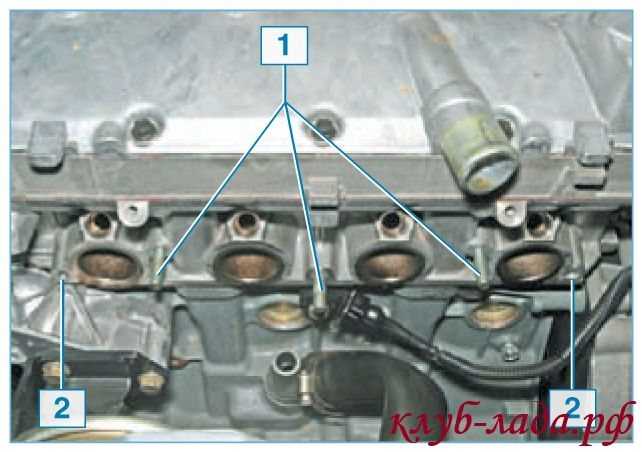

5. Отвернуть два винта крепления топливной рампы к ГБЦ, используя шестигранник «на 5».
