Как проверить вакуумный усилитель тормозов: 4 способа проверки вут

Конструкция и принцип действия

Задача главного цилиндра – преобразовать нажатие на педаль тормоза в усилие на каждом из суппортов. Для надежности все современные цилиндры делаются двухсекционными, причем каждая из секций обслуживает отдельный контур тормозной системы. Поэтому даже при повреждении на одном из участков тормоза всё равно будут работать, хоть и не так эффективно.

Компоновка гидропривода. а) Параллельная 4+2 с двойной страховкой на передней оси. б) Параллельная 2+2, используется в заднеприводных автомобилях. в) Диагональная 2+2, используется в переднеприводных автомобилях. 1. Главный тормозной цилиндр. 2. Регулятор давления тормозной жидкости на задней оси. 3, 4. Рабочие контуры.

Конструкция ГТЦ довольно простая: внутри корпуса тандемно (один за другим) расположены 2 поршня. При нажатии педали тормоза усилие через шток передается на первый поршень. Он сдвигается вперед, сжимая тормозную жидкость и создавая давление в первом тормозном контуре. Одновременно он толкает вперед и второй поршень, который создает давление во втором контуре. В те отсеки корпуса, которые расширяются при движении поршней, поступает жидкость из компенсационного бачка. Если педаль тормоза отпустить, поршни возвращаются в исходное положение за счет пружин, а давление внутри цилиндра выравнивается, опять же, за счет жидкости в компенсационном бачке.

Благодаря тому, что жидкость почти не сжимается под давлением, усилие быстро и полностью передается на каждый из тормозных цилиндров.

Конструкция главного тормозного цилиндра. 1. Шток вакуумного усилителя тормозов; 2. Стопорное кольцо; 3. Перепускное отверствие первого контура; 4. Компенсационное отверстие первого контура; 5. Первая секция бачка; 6. Вторая секция бачка; 7. Перепускное отверстие второго контура; 8. Компенсационное отверстие второго контура; 9. Возвратная пружина второго поршня; 10. Корпус главного цилиндра; 11. Манжета; 12. Второй поршень; 13. Манжета; 14. Возвратная пружина первого поршня; 15. Манжета; 16. Наружная манжета; 17. Пыльник; 18. Первый поршень

Компенсационный бачок также разделен на 2 секции, чтобы в случае утечки необходимое количество жидкости оставалось хотя бы в одной из них. В некоторых разновидностях на ГТЦ ставятся 2 отдельных бачка, и тогда при контроле за уровнем тормозной жидкости нужно проверять оба по отдельности.

Внутри расширительного бачка установлен датчик уровня, и при критическом снижении уровня тормозной жидкости загорится сигнал на контрольной панели.

Главный тормозной цилиндр – устройство достаточно надежное за счет своей простоты, служит долго и выходит из строя в основном из-за износа от времени.

Ремонт вакуумного усилителя тормозов ГАЗ, ВАЗ, УАЗ, ГАЗЕЛЬ

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ

Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
Осмотрите корпус вакуумного усилителя на наличие подтеканий.
Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

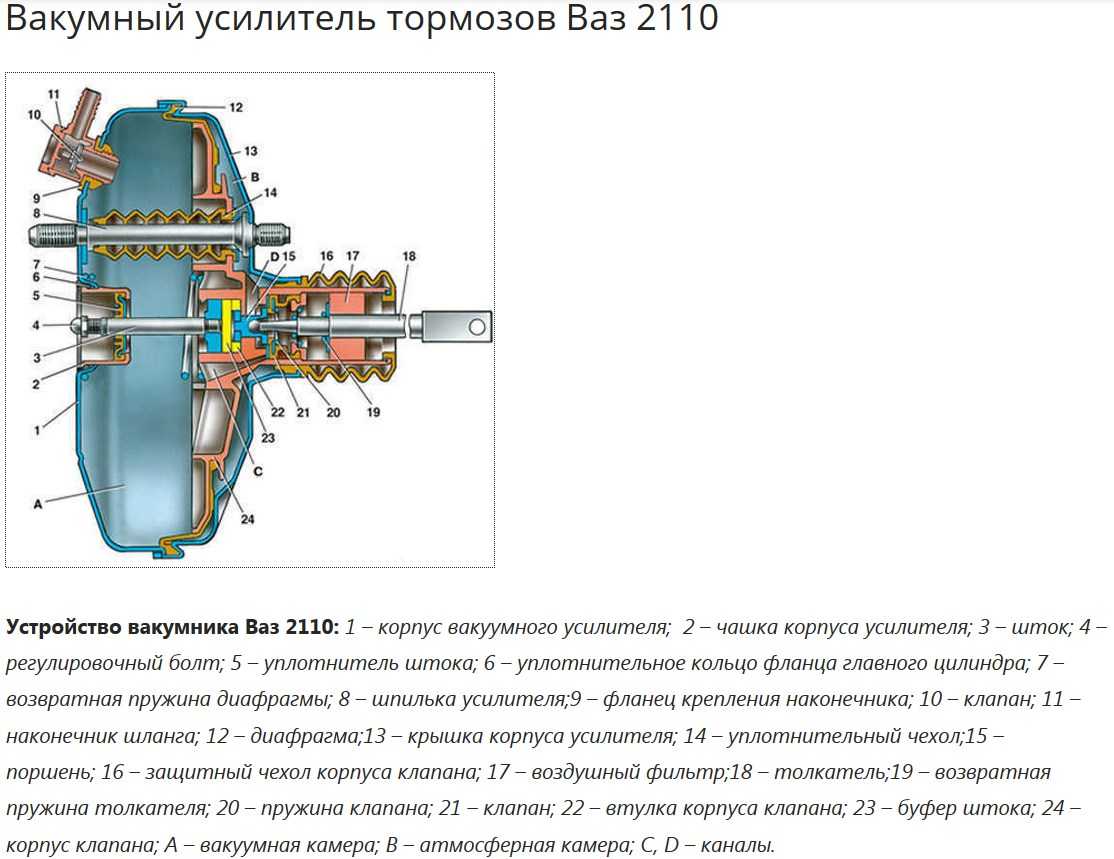

1. Устройство вакуумного усилителя тормозов ГАЗ, УАЗ, ВАЗ.

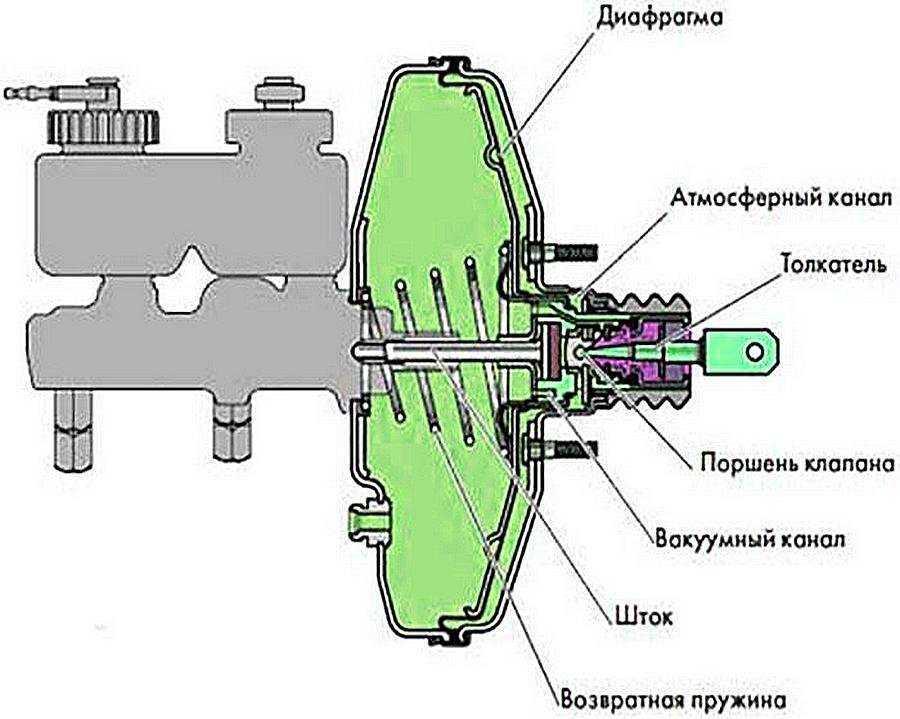

По конструкции вакуумный усилитель тормозов в одном блоке с ГБЦ. Корпус вакуумного усилителя делится на две части: 1 – атмосферная, 2 – вакуумная.

Вакуумная часть соединяется с впускным коллектором при помощи обратного клапана. А коллектор в свою очередь выступает источником разряжения. Для постоянной работы вакуумного усилителя тормозов на дизельных двигателях используется вакуумный электрический насос.

Вакуумный усилитель работает лишь при работающем двигателя. Это можно объяснить тем, что при не работающем двигателе обратный клапан разъединяет вакуумный усилитель и коллектор.

Атмосферная камера соединяется с вакуумной при нажатии педали тормоза. Когда вы нажимаете на педаль тормоза, оказывается давление на толкатель, который перемещает клапан. Диафрагма под действием штока-поршня приводит к нагнетанию тормозной жидкости к рабочим цилиндрам.

А возвратная пружина служит для того, чтобы переместить диафрагму в исходное положение. Работу вакуумного усилителя можно описать разностью давлений в вакуумной и атмосферной камерах. Разница давления приводит к движению толкателя, штока и поршня.

1.1.Как определить неисправности вакуумного усилителя тормозов ВАЗ, УАЗ, ГАЗ.

Не забывайте, наличие тормозов не говорит о том, что ваш вакуумный усилитель тормозов работает. Просто при неисправности вакуумного усилителя, становится труднее управлять транспортным средством. Это приносит водителю трудности в управлении автомобилем. Для торможения водителю приходится прикладывать больше усилий, чем обычно.

Основные неисправности вакуумного усилителя тормозов:

Износ и старение резины клапанов, разрыв или повреждение диафрагмы.
Обрыв или повреждение шланга, вследствие чего коллектор двигателя соединяется с вакуумным усилителем тормозов. Проверьте крепление хомутов и шланг на отсутствие трещин.

Ремонт вакуумного усилителя тормозов своими руками

Изучите руководство по эксплуатации автомобиля, просмотрите и ознакомьтесь со схемой вакуумного усилителя тормозов.
Отсоедините тягу привода тормозов, которая располагается под рулевым валом.
Снимите главный тормозной цилиндр.
Осмотрите и определите неисправности вакуумного усилителя тормозов и произведите замену вакуумного усилителя тормозов или проведите ремонт узла вакуумного усилителя тормозов.

Вакуумный усилитель тормозов Нива Шевроле

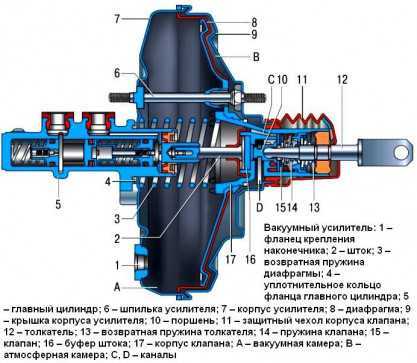

Вакуумный усилитель Нива Шевроле: 1 – фланец крепления наконечника; 2 – шток; 3 – возвратная пружина диафрагмы; 4 – уплотнительное кольцо фланца главного цилиндра; 5 – главный цилиндр; 6 – шпилька усилителя; 7 – корпус усилителя; 8 – диафрагма; 9 – крышка корпуса усилителя; 10 – поршень; 11 – защитный чехол корпуса клапана; 12 – толкатель; 13 – возвратная пружина толкателя; 14 – пружина клапана; 15 – клапан; 16 – буфер штока; 17 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы.

Вакуумный усилитель Шеви Нива достаточно сложен, для его ремонта требуются некоторые навыки и специальное оборудование, поэтому при выходе усилителя из строя заменяйте его в сборе.

Замена вакуумника тормозов Нива Шевроле

Для снятия и установки вакуумного усилителя Шеви Нива потребуется ключ на 10, 13 и 17.

Отсоедините наконечники проводов от датчика уровня тормозной жидкости

Выверните болт кронштейна крепления бачка гидроусилителя руля, выньте бачок из кронштейна и отведите его в сторону

Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю

Не перегибая и не перекручивая тормозные трубки, аккуратно отведите главный тормозной цилиндр в сторону

Придерживая обратный клапан, отсоедините от него шланг

Изнутри салона снимите стопорную скобу с пальца педали тормоза

Выньте палец педали тормоза, отсоединив тем самым толкатель вакуумного усилителя от педали

Отверните гайки крепления вакуумного усилителя

Снимите вакуумный усилитель. Установка вакумного усилителя на Нива Шевроле выполняется в порядке обратном снятию.

Как проверить и заменить вакуумный усилитель на Ниве Шевролет

Проверка вакуумного усилителя

1. Нажать на педаль тормоза до упора несколько раз при неработающем двигателе и, удерживая педаль в нажатом положении, запустить двигатель.

При этом за счет перепада давления в полостях усилителя тормозная педаль должна переместиться вперед.

Если этого не происходит, проверить герметичность соединений шланга вакуумного усилителя и при необходимости устранить подсос воздуха.

Если и это не даст положительного результата, то усилитель неисправен, и его необходимо заменить.

2. Чтобы проверить герметичность вакуумного усилителя, необходимо открыть капот и запустить двигатель на 1 мин. Приблизительно через 30 секунд после того как двигатель был заглушен, нажать на тормозную педаль 2 раза, при этом должно прослушиваться характерное шипение входящего в усилитель воздуха. В противном случае усилитель заменить.

3. Продуть шланг с обратным клапаном с обоих концов.

Воздух должен проходить только со стороны обратного клапана.

В противном случае заменить обратный клапан.

ис. 1

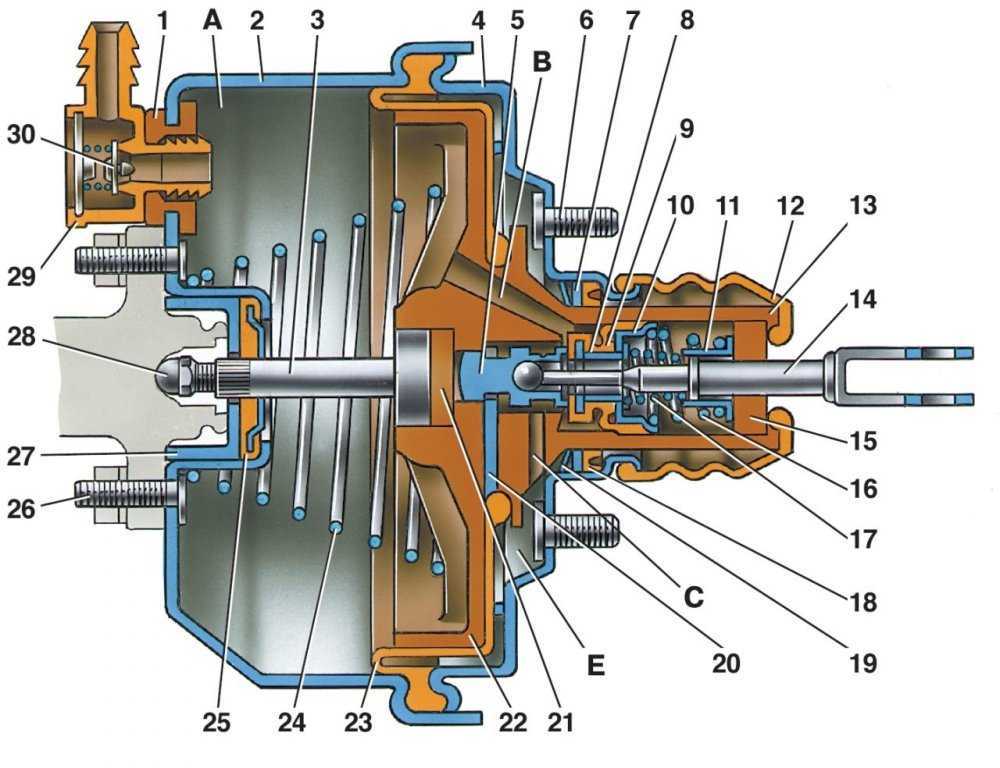

Устройство вакуумного усилителя тормозов показано на рис. 1.

Вакуумный усилитель достаточно сложен, для его ремонта требуются некоторые навыки и специальное оборудование, поэтому при выходе усилителя из строя заменяйте его в сборе.

Снятие и установка

Вам потребуются: ключи «на 10», «на 13», «на 17».

1. Отсоедините наконечники проводов от датчика уровня тормозной жидкости.	2. Выверните болт кронштейна крепления бачка гидроусилителя руля
3. Выньте бачок из кронштейна и отведите его в сторону.	4. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.
5. Не перегибая и не перекручивая тормозные трубки, аккуратно отведите главный тормозной цилиндр в сторону.	6. Придерживая обратный клапан, отсоедините от него шланг.

7. Изнутри салона снимите стопорную скобу с пальца педали тормоза.

8. Выньте палец педали тормоза, отсоединив тем самым толкатель вакуумного усилителя от педали.

9. Отверните гайки крепления вакуумного усилителя.

10. Снимите вакуумный усилитель.

11. Устанавливайте вакуумный усилитель в порядке, обратном снятию

Особенности конструкции вакуумного усилителя тормозов Chevrolet Niva

Вакуумный усилитель тормозов 2123-3510006 (устанавливался на автомобилях выпуска до 09.2005 г.): 1 – фланец крепления наконечника; 2 – шток; 3 – возвратная пружина диафрагмы; 4 – уплотни- тельное кольцо фланца главного цилиндра; 5 – главный цилиндр; 6 – шпилька усилителя; 7 – корпус усилителя; 8– диафрагма; 9 – крышка корпуса усилителя; 10 – поршень; 11 – защитный чехол корпуса клапана; 12 – толкатель; 13 – возвратная пружина толкателя; 14 – пружина клапана; 15 – клапан; 16 – буфер штока; 17 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы.

Вакуумный усилитель тормозов 2123-3510006-11 с главным цилиндром и бачком в сборе (устанавливается на автомобилях с 09.2005 г. выпуска): 1 – корпус усилителя; 2 – шток; 3 – уплотнительное кольцо фланца главного цилиндра; 4 – главный цилиндр; 5 – бачок; 6 – шпилька усилителя; 7 – диафрагма; 8 – уплотнительный чехол; 9 – клапан; 10 – воздушный фильтр; 11 – защитный чехол корпуса клапана; 12 – толкатель; 13 – буфер штока; 14 – корпус клапана; 15 – возвратная пружина диафрагмы.

Устройство вакуумного усилителя тормозов показано на рисунке выше.

Способы диагностики ВУТ

При обнаружении одного из вышеперечисленных симптомов нужно сразу проверить вакуумный усилитель тормозов на работоспособность без снятия с автомобиля. Диагностика производится просто:

Запустите и прогрейте мотор.
Оставив двигатель работать на холостых оборотах, передавите рукой или пассатижами патрубок отбора разрежения, ведущий от коллектора. Другой вариант – отключить его от штуцера и заглушить последний деревянным клином.
Неизменное поведение мотора указывает на герметичность системы. Исправность воздушного клапана проверяется другим способом, описанным ниже.
Если обороты силового агрегата стабилизировались либо повысились, имеет место подсос воздуха через ВУТ или подающий шланг.

Определив неисправность усилителя, исключите из списка «подозреваемых» шланг передачи вакуума. Отсоедините патрубок и обследуйте на предмет трещин и порывов. Проверьте состояние хомутов, при необходимости установите новые затяжки.

Если герметизация патрубка не дала результата, переходите к проверке самого «вакуумника»:

Не запуская мотор, сядьте на водительское кресло и надавите тормоз 3–5 раз. Первые нажатия будут легкими, на последних рабочий ход сильно уменьшится. При этом диафрагма втягивает воздух через шланг и накачивает внутрь корпуса, выйти ему наружу препятствует обратный клапан. Припомните, атмосферный канал закрыт.
Совершив последнее движение, зафиксируйте педаль в нажатом состоянии и запустите двигатель.
После запуска мотора педаль должна опуститься примерно наполовину.

Данная проверка вакуумного усилителя тормозов выявляет проблемы с обратным либо воздушным клапаном. Если первый неисправен, то накачать внутрь корпуса воздух не удастся – педаль будет проседать до упора. Изношенный воздушный клапан не откроет атмосферный канал на работающем двигателе и педальный рычаг останется в верхнем положении или опустится очень медленно. Герметичность корпуса ВУТ проверяется так:

Заведите силовой агрегат.
Выжмите тормоз до упора.
Не отпуская педаль, заглушите двигатель.

Если корпус или мембрана усилителя не пропускает воздух, педальный рычаг останется нажатым. В противном случае он вернется в первоначальное положение под действием пружины. Тогда необходимо снять механизм и заменить на новый. Отремонтировать ВУТ в гараже – задача довольно сложная, поскольку корпус элемента скреплен заводской вальцовкой.

Через некоторое время после замены тормозных шлангов на передних колесах, возникла проблема с ВУТ. Проблема начала проявляться около недели назад, начала тормоз нажимался очень туго, но машина тормозила более менее приемлемо. Вчера вакуум исчерпал весь свой полезный ресурс и благополучно умер. В моем случае симпотомы следующие, при нажатии на педаль тормоза: — скачут обороты двигателя; — раздается шипение в районе педалей, как будто не тормоз нажимаешь, а качаешь нососом что-либо; — тугая педаль тормоза; — эффективность тормозов резко упала. Назову это явление «эффект ступеньки»

Проверка работы вакуумного усилителя тормозов Нива Шевроле

«http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd»>

Нива Шевроле руководство по ремонту

каталог з/ч

При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем. Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.

Вам потребуются: отвертка, резиновая груша.

1. При неработающем двигателе нажмите на педаль тормоза 5–6 раз. Удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед. Если этого не произошло, проверьте…

2. …плотность посадки вакуумного шланга на штуцере впускной трубы и…

3. …на обратном клапане. При необходимости в зависимости от дефекта подтяните хомут крепления шланга, замените хомут или шланг.

ЗАМЕТКАОслабление креплений, повреждение деталей не допускаются. Ослабевшие крепления подтяните, поврежденные детали замените.

4. Для проверки обратного клапана отсоедините от клапана вакуумный шланг.

5. Выньте клапан из корпуса усилителя.

6. Наденьте на штуцер большего диаметра (которым клапан вставляется в усилитель) резиновую грушу и сожмите ее. При этом…

7. …воздух должен выйти через клапан. Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен. В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.

Тормозная системаНеисправности тормозов Проверка эффективности тормозовПроверка герметичности системыПроверка вакуумного усилителяПроверка износа тормозных колодокРегулировка регулятора давленияСвободный ход педали тормозаРегурировка ручного тормозаЗамена тормозной жидкостиПрокачка тормозовГлавный тормозной цилиндрБачок тормозной жидкостиВакуумный усилительРегулятор давленияШланги и трубки тормозной системыПередний тормозной механизмЗамена тормозного дискаЗамена передних рабочих тормозных цилиндровЗамена передних колодокСнятие переднего суппортаЗадний тормозной механизмСнятие тормозного барабанаЗамена резинок рабочего цилиндраЗамена заднего тормозного рабочего цилиндраЗамена задних тормозных колодокРучной тормозЗамена тросов ручного тормозаЗамена рычага и переднего троса ручного тормозаПедальный узел

Проверка работоспособности

Следует проводить проверку работоспособности ВУТ правильно. Если наблюдается «троение» двигателя, делайте следующее:

Заглушите двигатель, выключив зажигание.
Нажмите несколько раз на педаль тормоза. При неисправном вакуумном усилителе каждое нажатие будет требовать больших и больших усилий. В этом случае надо проверить крепление штуцера клапана во впускном коллекторе.
Проверьте герметичность усилителя. Для этого при заведённом моторе откройте капот и прислушайтесь, что происходит в моторном отсеке. Если вы услышите шипение или свист, значит, устройство разгерметезировано

Обратите внимание на состояние обратного клапана.
Неисправность этого клапана влияет на работу усилителя тормозов

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

вакуумным шлангом утрачена герметичность;
диафрагма неисправна;
клапана утратили свои свойства;
в камерах нарушена герметичность;
пружина возврата вышла из строя.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

увеличение свободного хода (примерно до половины);
нестабильная работа силового агрегата, особенно на холостом ходу;
механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
износ диафрагмы, ведущий к потере герметичности;
выход из строя воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Как грамотно проверить и сделать диагностику вакуумника

Сначала следует понять, по какому принципу происходит работа системы усиливающей автомобильное торможение. Что же это за зверь такой, и с чем его едят?! Сам корпус усилителя делится специальной диафрагмой на две разные части, через нее идет шток. Он служит для соединения педали тормоза и поршня тормозного цилиндра.

Надо обязательно проверять вакуумный усилитель тормозов перед тем, как собрались в длительную поездку. Когда он работает неправильно, сама система не разрушиться окончательно, но вот непослушная тормозная педаль может сильно привести в испуг, а потом может начаться паника, что очень плохо на дороге в опасной ситуации.

Для проверки правильной работы вакуумного усилителя не обязательно каждый день лезть под машину и проверять эффективность тормозов, можно это сделать и косвенно. Садимся в машину и, не включая двигатель, нажимаем на тормозную педаль раз 6 или 8, затем прижимаем ее последний раз и запускаем движок. При запуске должно произойти небольшое перемещение педали вперед. Если она не переместилась – проверяем соединения шланга и клапана.

Внимательно прислушайтесь, когда ваш вакуумный усилитель вдруг стал шипеть, как злой кот – проверяем сразу несколько мест. Первым делом просматриваем шланг, нет ли на нем повреждений или трещин.

Проверяем, хорошо ли затянуты все хомуты, затем проверяем клапан. Он через время работы становится уплотненным и может разорваться упругая перегородка. Если все в норме, но шипение не прекратилось – смените пыльник (он есть в ремкомплекте).

Есть еще один признак, который указывает на неправильную работу усилителя – мотор начинает немного троить. Что теперь делать? Не надо сразу бежать за новыми свечами или делать настройку клапанов, нужно просто перекрыть шланг, чтобы воздух не поступал в движок, потом запустить его. Если троение прекратилось – вся проблема в тормозной системе.

Порядок прокачки тормозов на ВАЗ-2114

Возможная последовательность прокачки тормозов для ВАЗ-2114: заднее правое колесо, переднее левое, заднее левое и т.д. Каждый контур прокачивают, начиная с заднего колеса.

. На барабане заднего колеса находим штуцер (фото 1). Обычно он закрыт колпачком, который снимают. На штуцер одевают шланг.

. Просят помощника несколько раз нажать и отпустить педаль тормоза.3 . Сейчас педаль остаётся нажатой. Ключом «на 8» штуцер поворачивают на пол-оборота влево. Жидкость сливается в пустую ёмкость (фото 2), педаль «проваливается».4 . Как только жидкость перестанет сливаться, штуцер заворачивают. Педаль отпускают.5 . Если в сливаемой жидкости были пузырьки, шаги 2-4 повторяют. При этом надо следить, чтобы бачок был заполнен хотя бы до отметки MIN. Если нужно, производят доливку.6 . Переходят к переднему тормозному механизму (фото 3), выполняют шаги 2-5.

. Закручивают защитные колпачки.

Как регулировать вакуумный усилитель тормозов

По сути, регулировка вакуумного усилителя тормозов – это настройка хода педали тормоза. Для получения оптимального результата надо просто отрегулировать длину штока. Для контроля зазора либо выступа используется специальный болт.

Также необходимо настроить положение регулировочного винта, что позволит вам определить оптимальный момент срабатывания атмосферного и вакуумного клапанов. Именно от этого показателя зависит способность педали сцепления возвращаться в стандартную позицию. Если затянуть винт слишком сильно, педаль будет возвращаться очень медленно, а его перетяжка приведет к тому, что нажать педаль будет довольно сложно.
