Снятие и установка топливной рампы ваз 2170 приора

Снятие и промывка форсунок

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой «хлопушкой». В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие «хлопушки», эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

Приступаем. Откручиваем хомуты крепления воздушного патрубка используя «крестовую» отвертку или «головку» на 7 мм.

Снимаем патрубок.

Снимаем фиксатор тросика газа используя «плоскую» отвертку, аккуратно его поддевая.

Открывая дроссельную заслонку, снимаем тросик газа.

Откручиваем крепление тросика газа используя «головку» на 10 мм.

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок «крестовой» отверткой.

Снимаем вакуумный шланг с регулятора давления топлива.

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут «плоской» отверткой.

Откручиваем две гайки крепления дроссельного узла используя «головку» на 13 мм. Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

Откручиваем гайки крепления впускного коллектора используя «головку» на 13 мм. Убираем шайбы.

Снимаем крепеж топливопроводов

Снимаем впускной коллектор и убираем его в сторонку.

Откручиваем болты крепления топливной рампы шестигранником на 5 мм.

Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя.

Вытаскиваем рампу вместе с форсунками. Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу «монтировкой».

Снимаем жгут форсунок, нажимая на фиксаторы на разъемах.

Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе.

Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя.

Мы видим ржавчину как в самих форсунках, так и в топливной рампе. Человека где-то заправили бензином с водичкой.

Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках. Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.

Устанавливаем новые уплотнительные колечки на форсунки, предварительно сняв старые, поддевая их отверткой.

На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета, она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучше оставить их, так как качество новых оставляет желать лучшего.

При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502.

Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом .

Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40. Это помогает не повредить колечки при установе.

Устанавливаем фиксаторы форсунок на место

Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону

Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40.

Перед разборкой мы обратили внимание, что «хлопушка» и дроссельная заслонка очень грязные

Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую «хлопушку» .

Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива.

Смотрим на состояние прокладки дроссельного узла, при необходимости заменяем новой.

Устанавливаем новые уплотнительные колечки бензопроводов.

Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на «закрутках») и нового (на «защелках») образцов. В нашем случае установлен фильтр старого образца.

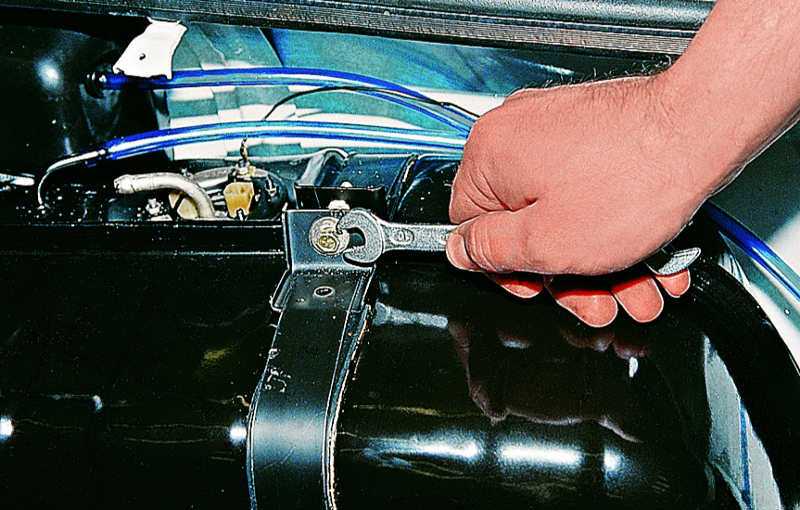

Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр «головкой на 10 мм.»

Вот что выливалось из фильтра в нашем случае.

Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода. Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.

Затягиваем топливопроводы, не переусердствуя и придерживая их, исключая подрезание топливных колечек.

Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива и подсоса воздуха.

Регулировка после самостоятельного ремонта

Нужно отметить, что в некоторых случаях деталь не будет сразу же корректно функционировать — необходима калибровка. Делается это при помощи смены регулировочных шайб, желательно заранее запастись шайбами разной толщины. Например, если давление срабатывания ниже — ставим более толстую шайбу и наоборот. Можно взять за правило, что для увеличения давления на 10 кгсм, берётся шайба на 0,1 мм меньшей толщины. Диаметр должен быть таким же, как и у ранее установленных.

Также стоит отметить, что на этапе разбора форсунки нужно внимательно осмотреть нажимную пружину и, если она выработала свой ресурс, заменить её. В противном случае можно ожидать протекания топлива. Также в обязательном порядке меняются все уплотнительные кольца. Без проведения этих работ калибровка не будет иметь смысла. После регулировки изделие можно ставить обратно на двигатель.

Замена впускного коллектора на приорe

Добро пожаловать! Впускной коллектор – кто то называет эту деталь впускной коллектор а кто то ресивер, но если прочитать терминологию двух этих слов то это абсолютно разные вещи, вот к примеру ресивер нужен только лишь для того чтобы сглаживать пульсации воздуха который идёт в цилиндры двигателя автомобиля, а вот коллектор уже нужен для того чтобы разослать этот воздух по нужным цилиндрам и смешивается топливно воздушная смесь ещё в добавок в нём, поэтому это две разные вещи но так как люди их называют одними и теми же словами, можете считать что это одна и та же вещь да и кроме того сама банка у впускного коллектора по сути может называться ресивером, так как в ней находиться один только воздух и она имеет достаточно большой объём, а если вспомнить терминологию то там говориться, ресивер эта та вещь в которой сглаживание пульсации воздуха происходит (Машина едет в этом случае более плавно) и он имеет размер на 50-70 % больше цилиндров автомобиля, поэтому ресивер и впускной коллектор можно считать единым целым но только к карбюраторным автомобилям это уже не относиться.

Примечание! Чтобы произвести замену впускного коллектора на автомобиле, запастись понадобиться вам: Набором гаечных ключей и ко всему этому торцевой ключ ещё пригодиться размерами «на 8», кроме этого ключа так же понадобятся различного рода отвёртки, кусачки или вместо них ножом тоже можно будет запастись (Ножом кстати даже поудобней будет)!

Где находится впускной коллектор? Во всех шестнадцати клапанных двигателях хоть это даже шестнадцати клапанный двигатель который ставился на автомобили десятого семейства (Просто между собой 16 клапанный двигатель автомобиля ВАЗ 2110 от приоровского немножко отличается), впускной коллектор находиться в одном и том же месте и имеют они абсолютно идентичную форму и выполнены из пластмассы, поэтому для наглядности коллектор на фото указан стрелкой но автомобиль как вы видите ВАЗ 2110, но и на приорах визуально будет всё так же.

Примечание! Чтобы полноценно увидеть коллектор вам ещё экран двигателя придётся снять, экран это такая вещь которая снижает шум от двигателя немножко и закрывает его от попадания на него грязи, при проведении очень множества работ данный экран вам придётся снимать потому что он закрывает практически всю часть двигателя и сам коллектор к тому же вы не увидите не сняв экран с автомобиля, более подробно о том как снять этот экран читайте в статье: «Замена экрана двигателя на автомобилях»!

Когда нужно менять впускной коллектор? Так как коллектор на приорах выполнен из пластмассы то и погнуть его не так то сложно или проткнуть чем ни будь, уроня к примеру на острый камень с высоты, кроме этого коллектор заменять больше ни в каких случаях и не нужно (За исключением замены его на какой ни будь спортивный), но коллектор так же нужно снимать в следующих случаях, во-первых при проведение каких либо работ из-за которых коллектор мешает и во-вторых у коллектора есть свои прокладки (У впускного их всего пять, одна из них располагается между дроссельной заслонкой и коллектором, а остальные четыре на конце патрубок установлены как их заменить по ходу прочтения статьи узнаете) при износе которых воздух начинает выходить наружу, а если воздух попросту стравливается (То есть выходит наружу) то автомобиль будет ехать хуже и расход у него увеличиться, так как сильнее придётся жать ногой на педаль газа.

Пора менять – как определить срок замены фильтра?

Завод-производитель автомобилей Форд рекомендует делать замену фильтра один раз на 30–40 тыс. км. Правда, такой километраж рассчитан с учетом исключительно хорошего топлива. Поэтому на практике большинство водителей делает замену один раз на 20 000 км. Помимо этого, нужно делать своевременно диагностику и чистку всей топливной системы автомобиля.

Основной топливный фильтр в Форд Фокус 2 расположен в баке автомобиля. От качества работы этой детали напрямую зависит и длительная работа бензинового насоса. Дополнительный фильтр служит для еще одной очистки топлива перед попаданием в инжектор. Расположен он под капотом автомобиля, в легкодоступном для его замены месте.

Замену топливного фильтра в автомобиле Форд Фокус 2 нужно делать, как только вы почувствовали некоторые изменения в работе машины:

• во время движения автомобиль теряет свою мощность;
• заметно увеличился расход топлива;
• автомобиль при работе на холостых оборотах глохнет;
• Форд плохо заводится.

Если вы убедились, что при такой работе автомобиля все остальные элементы функционируют правильно, тогда единственной очевидной причиной неполадок останется забитый топливный фильтр.

Как Снять Форсунки На Приоре С Кондиционером

Снятие и установка форсунок Лада Приора

• Признаками неисправности форсунок могут быть:
• – затрудненный пуск двигателя;
• – неустойчивая работа двигателя;
• – двигатель глохнет на холостом ходу;
• – пониженная частота вращения коленчатого вала ваз 2171 на холостом ходу;
• – двигатель не развивает полной мощности, недостаточная приемистость двигателя;
• – провалы в работе двигателя при движении ;
• – повышенный расход топлива;
• – повышенное содержание СН в отработавших газах.

Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер.

1. Разъедините соединительную колодку жгута проводов форсунок и моторного жгута, отжав фиксатор.

2. Проведите первоначальную проверку обмоток форсунок ваз 2172. Для этого поочередно подсоедините омметр к контактам колодок.

В колодке установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общий «+12 В» (к нему подсоединен малиновый провод с черной полосой).

3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки лада приора или жгут их проводов.

4. Для более точной проверки и замены форсунок снимите топливную рампу с лада приора (см. «Снятие и установка топливной рампы»).

5. Подденьте отверткой пружинный фиксатор форсунки…

Снятие форсунок на приоре (лада2170, ваз 2112)

Огромное Вам спасибо за просмотры моих видео, расскажите друзьям оставляйте коментарии подписывайтесь…

Снятие форсунок на Приоре.

Промывка находится ТУТ …

6. …снимите фиксатор…

7. . и извлеките форсунку из топливной рампы. Аналогично извлеките остальные форсунки.

8. Для выявления неисправной форсунки подключите к контактам форсунок лада приора омметр. Он должен показать сопротивление 11–15 Ом. Если сопротивление обмотки не соответствует норме, замените неисправную форсунку, так как она неремонтопригодна.

Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

Форсунки двигателя ВАЗ-21126-00 ВАЗ 2170 имеют оригинальную конструкцию и невзаимозаменяемы с форсунками инжекторных двигателей ВАЗ priora других моделей. Приобретайте новые форсунки с точно такой же маркировкой.

9. При каждом снятии форсунок обязательно замените уплотнительные кольца на всех форсунках со стороны рампы. Аккуратно поддев отверткой за край кольца…

10. …демонтируйте уплотнительное кольцо с форсунки lada priora…

11. …и аналогично снимите кольцо со стороны распылителя.

12. Если устанавливаете прежние форсунки приора, аккуратно промойте их распылители растворителем или очистителем карбюратора лада приора.

Устанавливайте новые уплотнительные кольца аккуратно, без применения какого-либо инструмента, предварительно смазав их моторным маслом.

Уплотнительные кольца на форсунках идентичны другим кольцам, устанавливаемым на ранних моделях ВАЗа с системами впрыска топлива, и взаимозаменяемы с ними.

13. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом или WD-40.

• 14. Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.
• 15. Установив топливную рампу приора, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок priora.
• 16. Установите все снятые детали ваз 2170 в порядке, обратном снятию.

Промывка форсунок «Ford Focus»

Существует два варианта промывки форсунок: со снятием их с автомобиля и без него. Снятые форсунки промываются на специальных стендах с помощью ультразвука, под действием которого исчезают даже самые старые загрязнения. У обычных водителей нет таких стендов, поэтому ниже будет рассмотрен более популярный вариант промывки форсунок без снятия. Вот что для этого потребуется:

• литр специальной промывочной жидкости;
• два автомобильных ниппеля;
• автомобильный топливный фильтр;
• пара металлических хомутов;
• метровый отрезок резинового шланга диаметром 12 мм;
• дрель со сверлом на 13 мм;
• электрический насос;
• двухлитровая пластиковая бутылка.

Последовательность промывки

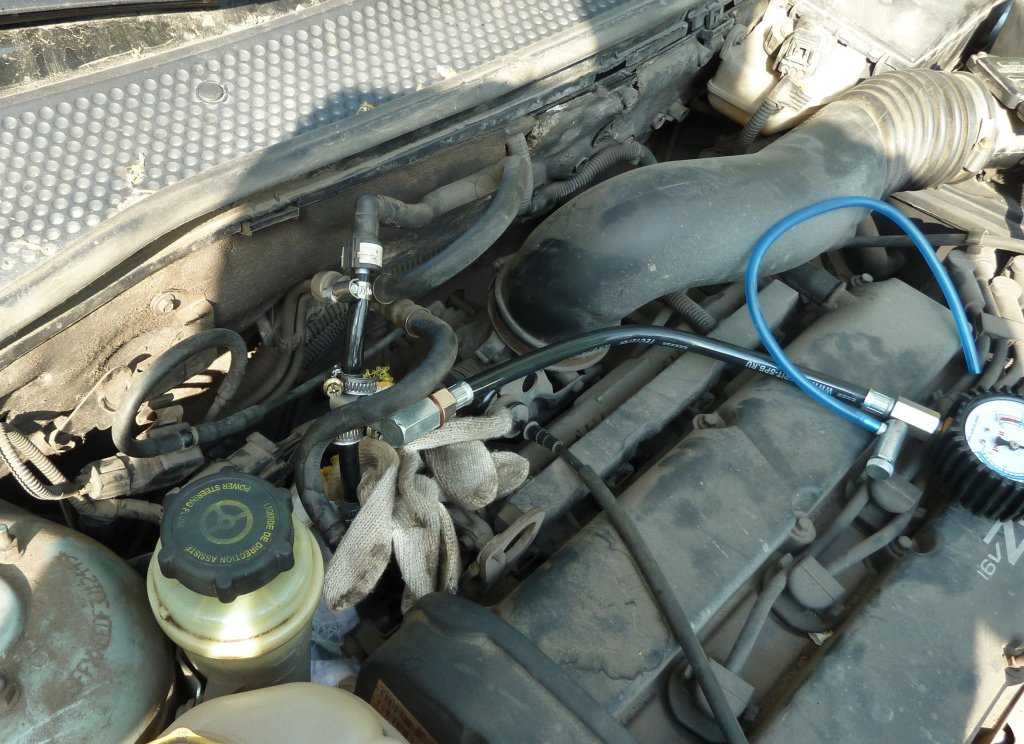

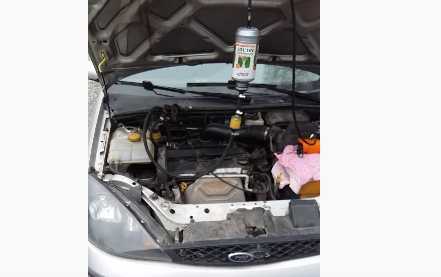

Процедура промывки топливных форсунок на Ford Focus

1. В пластиковой бутылке просверливается дно и пробка. Это делается сверлом на «13». В отверстия вставляются автомобильные ниппели.
2. Из ниппеля, вставленного в пробку, выкручивается золотник. Это нужно сделать для того, чтобы промывочная жидкость свободно проходила в форсунки.
3. Теперь на ниппель, вставленный в пробку, надевается резиновый шланг и фиксируется металлическим хомутом. Второй конец шланга надевается на топливный фильтр и фиксируется вторым хомутом. К бутылке скотчем прикручивается отрезок верёвки (чтобы бутылку можно было повесить на капот).
4. Машина заводится. Необходимо дождаться, когда двигатель нагреется до 90 градусов. После прогрева машина глушится. С бензонасоса снимаются топливные шланги, автомобиль снова заводится и работает до тех пор, пока не заглохнет. Всё это делается для того, чтобы полностью сбросить давление в топливной магистрали.

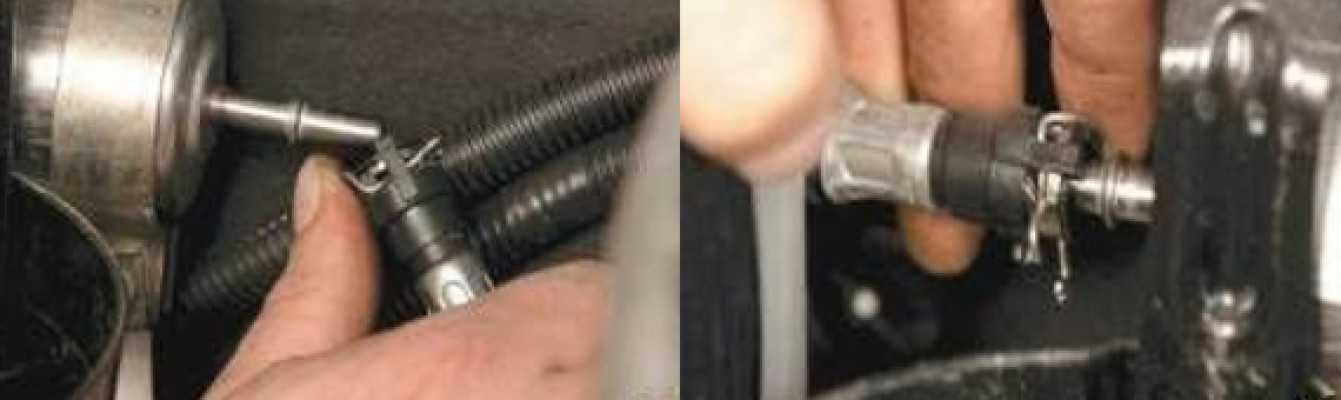

5. Теперь необходимо найти топливный шланг с зелёной кнопкой на хомуте, подключённый к топливной магистрали. Чтобы его снять, достаточно нажать на зелёную кнопку и потянуть на себя.
6. Шланг надевается на топливный фильтр (причём хомут с зелёной кнопкой должен издать характерный щелчок).
7. В пластиковую бутылку заливается промывочная жидкость.
8. К ниппелю, вставленному в дно бутылки, подключается шланг электрического насоса, после чего бутылка подвешивается на открытый капот автомобиля.
9. С помощью насоса в бутылке создаётся давление в 3 атмосферы (по мере вытекания жидкости из бутылки насос придётся включить ещё несколько раз для поддержания этого давления).
10. После того как нужное давление в бутылке создано, автомобиль заводится на холостом ходу и работает в течение 15 минут.
11. По истечении этого времени двигатель глушится и остывает в течение 10 минут.
12. Если в бутылке ещё осталась жидкость, мотор снова заводится и работает до тех пор, пока сам не заглохнет.
13. После этого промывочная система снимается с машины, а топливный шланг устанавливается на штатное место. Промывка форсунок закончена.

Как проверить на наличие неисправностей

Автовладелец может самостоятельно проверить работоспособность форсунок на своей машине. Процедура довольно простая и не требует специальной подготовки или дорогостоящего оборудования. В гаражных условиях диагностика может выполняться при наличии набора рожковых ключей, отвёрток и тестера с режимом замера сопротивления.

Причины, указывающие на неполадки

Диагностику необходимо выполнять не по истечении какого-либо срока эксплуатации или пробега, а при наличии внешних проявлений поломок форсунок. В тех случаях, если остальные системы автомобиля работают в штатном порядке, о неполадках в электромагнитных клапанах впрыска свидетельствует следующие показатели:

на холостом ходу наблюдается неустойчивость оборотов мотора;

пуск двигателя затрудняется — мотор может заглохнуть;

при разгоне невозможно добиться прежней динамики;

заметно увеличилось количество потребляемого горючего.

Отщёлкнуть фиксаторы из пластика, которые крепят провод питания клапана. Разъём вынуть.

Тестер перевести в режим замера сопротивления и по очереди сделать замеры обмоток каждой из форсунок. То есть необходимо один контакт тестера прикладывать к каждому из пяти выводов, а второй приложить к пятому проводу на питание.

Читайте так же

Оптимальные показатели сопротивления во всех случаях должны быть в диапазоне 11–15 Ом. Если хотя бы один вывод показал отклонения, необходимо будет менять форсунку.

Промывка форсунок – способы и средства, чистка форсунок своими руками

Во время работы автомобильного двигателя система подачи топлива в него постоянно загрязняется отложениями лаков, смол, и твердых частиц, поскольку в бензине содержится олефин, сера, и другие химические элементы, как в чистом виде, так и в соединениях. Но особенно загрязняются впрыскивающие топливо форсунки, причем при использовании бензина низкого качества степень их загрязнения резко усиливается.

Загрязнение же форсунок понижает мощность автомотора и его приемистость, когда автомашина разгоняется, слышны стуки детонации, двигатель на холостом ходу начинает работать неустойчиво, его запуск становится затрудненным, причем в холода без принудительного прогревания его иногда даже невозможно завести. Расходование горючего так же сильно увеличивается, а выхлопные газы становятся более токсичными. Конечно, все перечисленное может вызываться и иными неисправностями автомобильного мотора, поэтому автомашине в таких случаях целесообразно произвести полную диагностику.

И когда результаты такой диагностики подтверждают, что двигатель стал плохо работать вследствие загрязнения форсунок, чтобы они заработали нормально, их необходимо промыть. Сделать это можно, как сняв форсунки с автомотора, так и не демонтируя их. Не снимая форсунки, промыть их легче, но качество такой промывки тогда можно будет проконтролировать лишь по косвенным признакам. Если же форсунки для промывания будут сняты, то такая операция считается уже ремонтной, поскольку тогда в них, во впускном тракте и в топливной рампе зачастую заменяются уплотнения, а этот процесс трудоемкий и дорого оплачиваемый. Но произведенная при этом качественная диагностика все эти затраты полностью компенсирует.

Очистить форсунки можно по-разному, у каждого способа есть свои недостатки и преимущества. Легче всего будет просто добавить в бензобак какую-либо из имеющихся в широчайшем ассортименте моющих присадок. Они выпускают в флаконах емкостью в 200-500 мл., которых гарантированно хватит на 40-80 литров горючего. Будучи растворенной в нем, такая моющая присадка очистит сам топливный бак, топливный фильтр, топливопроводы, бензонасос, регулятор давления, топливную рампу, и дойдет до форсунок лишь в последнюю очередь. Поэтому велик риск, что грязь и отложения, удаленные этой присадкой из предшествующих им элементов топливной системы, вместо очистки форсунок и клапана регулятора давления еще больше их загрязнят, а значит, этот способ целесообразен для применения лишь в том случае, если топливные магистрали промываются достаточно часто и содержатся в относительной чистоте.

Не снимая форсунки, очистить и промыть их можно на установках, подающих в мотор моющий сольвент, которые могут иметь один или два контура. Мойку осуществляют при работающем двигателе, переключаемом на разные режимы. Данный способ достаточно эффективен, положительный результат достигается в 60-90 % случаев его применения. Однако есть опасность повреждения сольвентом свечей зажигания, и по этой причине по завершении такой промывки их целесообразно заменить.

Если же форсунки снимают, то промывку их производят путем пропускания сквозь них моющих составов высокой эффективности, либо погружением в ультразвуковую ванну. При пропускании через форсунки специальных составов используются особые установки, заставляющие форсунки как бы работать, только при этом проходящее через них топливо заменяется сольвентом. Наиболее популярно погружение промываемых форсунок в ультразвуковую ванну, так этот процесс очищает их более качественно, и применяемые при этом сольвенты менее токсичны. Однако цена такой обработки – достаточно высока.

После того, как снятые форсунки будут промыты, им проводятся стендовые испытания для контроля качества этого процесса. Но автовладельцы должны знать, что демонтаж и очистка только их на состояние прочих элементов топливной системы никак не влияет, и при наличии в них загрязнений вскоре снова засорятся и недавно промытые форсунки. Поэтому настоятельно рекомендуется одновременно с форсунками промыть бензобак, бензопроводы и топливную рампу.

Когда автомобиль заправляется качественным бензином, соответствующим стандартам ЕС, промывать форсунки фактически не требуется, но, тем не менее, изготовители рекомендуют все же выполнять эту процедуру по прохождении каждых 120000-140000 километров. Если же использовать российские бензины, форсунки могут нуждаться в очистке уже после того, как автомашина проедет 15000-30000 километров.

Проголосуйте, понравилась ли вам статья?

Как проверить топливные форсунки

Существует много способов проверки устройств впрыска топлива, начиная от кустарных и заканчивая проверкой на специальных диагностических стендах. При самостоятельной проверке зачастую удается оценить только способность устройства открываться и закрываться, убедиться в том, что форсунки не «льют» или же переливают топливо, а также визуально оценить качество распыла топлива (факел). Для этого на снятую форсунку подается питание, а также через нее прокачивается горючее или очиститель.

Добавим, что диагностика на профессиональном оборудовании позволяет определить точность срабатывания и эффективность работы каждого элемента путем сравнения с остальными. Такой подход обеспечивает намного более объективную оценку исправности и производительности, так как работа устройств впрыска при проверке на стенде имитирует работу указанных элементов на моторе в различных режимах.

Топливная система автомобиля со временем утрачивает свою функциональность. Возникновение загрязнения приводит к изменению в режиме работы двигателя. Потеря мощности и задымление выхлопных газов — только малая часть возникающих проблем. Для исправления такой ситуации понадобиться замена форсунок или их обслуживание. Использование специальных присадок способно помочь не допустить загрязнения, но не является панацеей. Разобраться как поменять забившуюся форсунку — достаточно просто, следует только частично разобрать топливную систему.

Диагностика форсунок

В случае проявления каких-либо неполадок или проблем стоит неотлагательно проводить диагностику инжектора, при которой выявляются неисправности системы. Комплексную проверку можно провести с помощью бортового компьютера. Кроме того, проверяется исправность клапанов, прокладки ГБЦ, регулятора давления и топливного насоса Форд Фокус 2. Проблемы могут также вызываться слабым напряжением аккумуляторной батареи, отсутствием искры и сбоями системы управления полярности.

Косвенным образом о неисправностях инжектора на Форде Фокус свидетельствуют:

• слабая тяга автомобиля;
• запах несгоревшего топлива в выхлопных газах;
• затрудненный запуск мотора;
• неустойчивая работа на холостых оборотах и в переходных режимах;
• плохая динамика разгона;
• резкое нажатие педали газа вызывает провалы;
• потеря мощности;
• повышенный расход горючего;
• хлопки в системе выхлопа;
• детонация при наборе скорости;
• пропускается воспламенение;
• повышение токсичности выхлопа;
• быстро приходят в негодность свечи, каталитический нейтрализатор и кислородный датчик.

Особенно ярко проявляется загрязнение форсунок при низкой температуре воздуха, так как уменьшается испаряемость топлива. В это период неисправности в инжекторной системе ярко проявляются проблемами с пуском холодного двигателя. Очевидными симптомами неполадки системы являются грязевые отложения, которые можно выявить лишь при вскрытии.

Выводы

Демонтаж топливной рампы на 16-клапанном ВАЗ-2112 проводится достаточно просто своими руками. Так, сам процесс разборки и сборки потребует в среднем 2 часа. Конечно, зачастую это делается для того, чтобы проверить работоспособность узла или почистить форсунки, но для многих ремонтных операций связанных с основным силовым агрегатом автомобиля потребуется эта операция.

None Как снять топливную рампу на ваз 2112 16 клапановСсылка на основную публикацию

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Опишу процесс снятия топливной рампы. Снимал ее для чистки форсунок, как и все делаю в первый раз. Снимаем ресивер.

Вид со снятым сопуномСбрасываем давление в топливной рампе, надавливая на пипку сбоку топливной рампы. С помощью двух ключей на 17 откручиваем два топливопровода. Лучше их чем-нибудь пометить, какой прямой, а какой обратка, например краской, как сделано у меня. Рекомендуется сразу купить два новых уплотнительных кольца в место соединения.

Вид со снятым масляным щупом

None Цена вопроса: 50 ₽

1. Подготавливаем автомобиль к выполнению работы (см. п. 2а Подготовка автомобиля к ТО и ремонту). 2. Сбрасываем давление топлива в топливопроводе (см. Топливопровод – сброс давления). 3. Снимаем корпус воздушного фильтра (см. Воздушный фильтр – снятие и установка). 4. Двумя ключами на 17 мм отворачиваем штуцер (2) трубки топливной рампы, удерживая шестигранный наконечник шланга топливопровода, подводящего топливо к топливной рампе. Отводим наконечник шланга от трубки. Аналогично отсоединяем штуцер (3) трубки слива топлива в топливный бак. Освобождаем хомут (1) крепления жгута проводов.

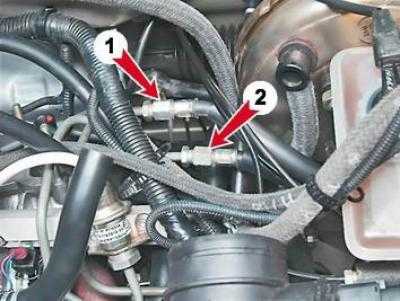

5. Крестовой отверткой отворачиваем винты крепления трубок топливопровода и снимаем прижимную планку кронштейна (см. п. 6 Топливная рампа двигателя 21124 (1,6i) – снятие, установка, замена). 6. Снимаем с трубок уплотнительные резиновые кольца (см. п. 8 Топливная рампа двигателя 21124 (1,6i) – снятие, установка, замена). Поврежденные уплотнительные кольца заменяем. 7. Снимаем ресивер (см. Ресивер двигателя 2112 (1,5i) – снятие и установка). 8. Разъединяем разъемы жгута проводов и отсоединяем разъем жгута проводов от кронштейна.

10. Торцовым ключом на 10 мм с трещоткой отворачиваем болт крепления трубки указателя уровня масла…

9. Крестовой отверткой ослабляем хомут крепления шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.

ПРИМЕЧАНИЕЧтобы снять топливную рампу, ее нужно потянуть на себя, а затем сместить в сторону к левому борту.

11. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров. 12. Снимаем с автомобиля топливную рампу в сборе с форсунками, жгутом проводов и регулятором давления топлива.

Разборка 16. Сместив пружинный фиксатор вдоль топливной рампы, снимаем форсунку.

13. Шлицевой отверткой освобождаем две скобы крепления жгута проводов. 14. Отсоединяем четыре разъемы жгута проводов от форсунок. 15. Снимаем жгут проводов с топливной рампы.

18. Ключом на 24 мм отворачиваем гайку топливоотводящей трубки… …и извлекаем конец трубки из регулятора давления. 19. Шестигранным ключом на-5 мм отворачиваем два болта крепления регулятора давления топлива (1) и смещаем прижимную планку (2) трубки подвода топлива вдоль топливной рампы. Снимаем регулятор давления топлива (3)… …и вынимаем трубку из отверстия топливной рампы. ПРЕДУПРЕЖДЕНИЕПоврежденные уплотнительные кольца трубок топливопроводов и форсунок необходимо заменить. Сборка и установка Собираем и устанавливаем на автомобиль топливную рампу в обратной последовательности.

Перед сборкой топливной рампы покрываем уплотнительные резиновые кольца тонким слоем моторного масла.
