Нива 21214 подробно о расходе топлива

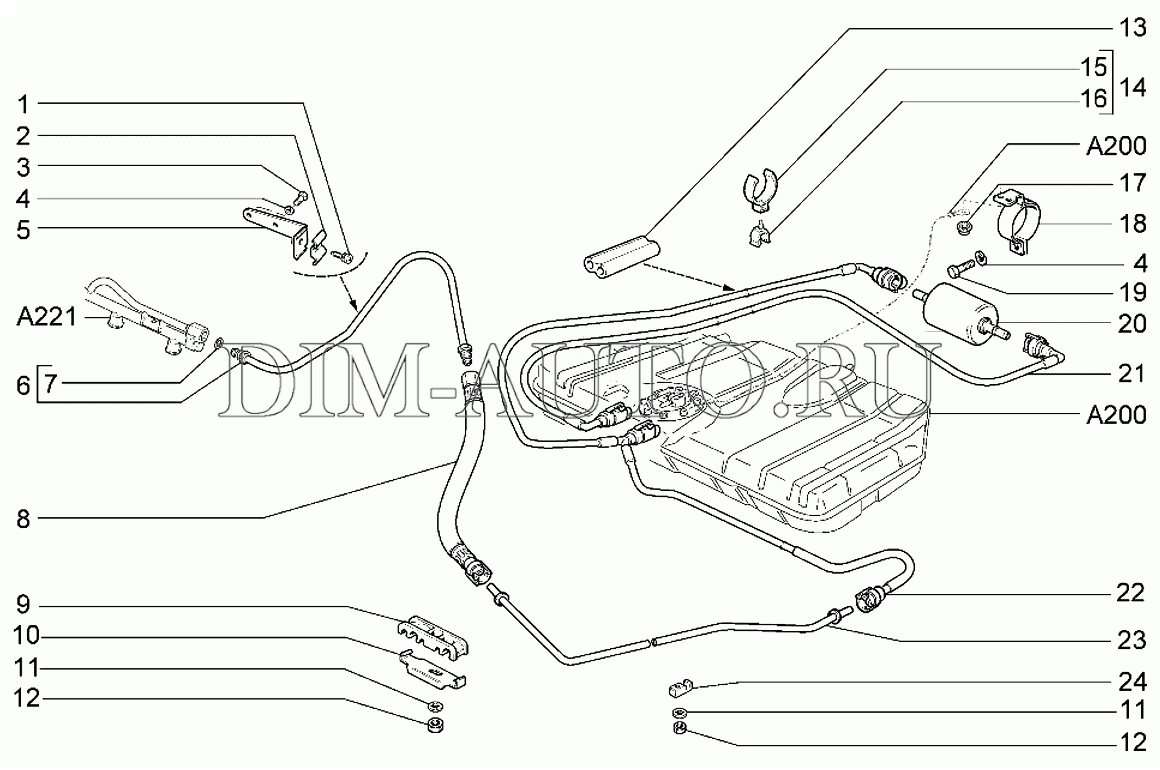

Насосы с 08.2009 года

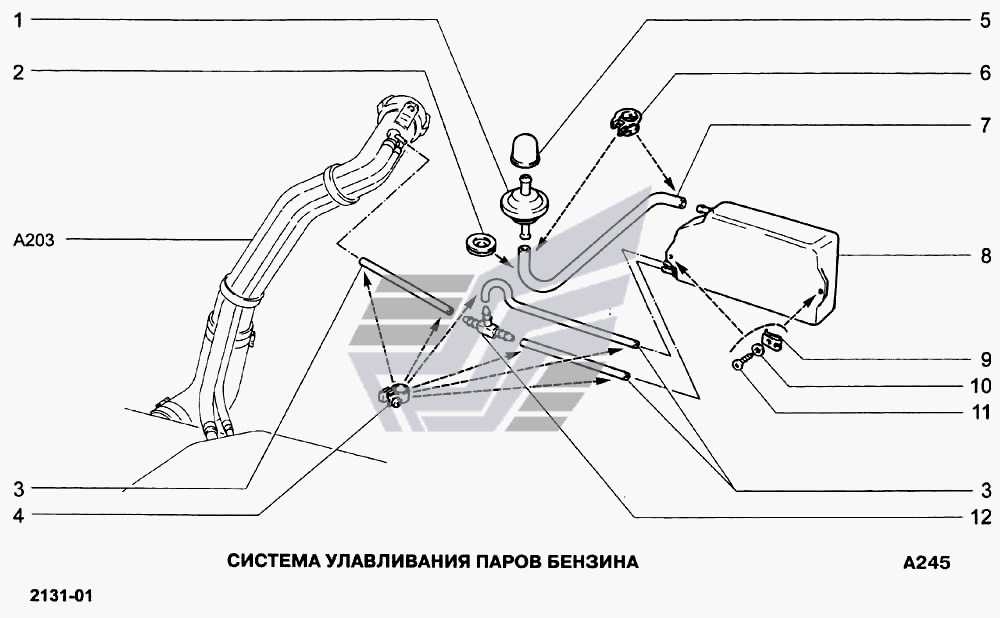

Модернизация Нивы ВАЗ-21214 в 2009, переименованной к тому времени в Lada 4×4, внесла некоторые коррективы и в топливную систему. Трубки 21214-1104226-10, 21214-1104012-20 сменили 21214-1104226-00, 21214-1104218-00, что в рассматриваемом случае связано со способом крепления ЭБН — теперь это защелки. А внедрение электронной комбинации приборов 2115 потребовало изменения ДУТ — теперь в конструкции используется 3м-01.

ЭБН 21214-1139009-20. Поставляются на конвейер ООО «Автоэлемент», Казань.

• Производитель — Утес;
• Дата установки — 08.2009г.;
• Дата снятия — 2016г.;
• Насос — Bosch;
• Корпус — Утес, 21214-1139009-20, с защелками;
• ДУТ — Утес 3М-01 (маркировка на резисторе 3М-01).

ЭБН 21214-1139009-20. Поставляются на конвейер ООО «Автоэлемент», Казань.

• Производитель — Утес;
• Дата установки — 2016г.;
• Насос — Bosch;
• Корпус — Утес, 21214-1139009-20, с защелками;
• ДУТ — Утес 3М-02 (маркировка на резисторе 3М-02).

Датчик ДУТ-3М-01 заменился на датчик ДУТ-3М-02 в связи с корректировкой высоты уровней топлива в баке по требованию АО «АВТОВАЗ».

ЭБН 21214-1139009-21. Аналог от СЭПО.

• Производитель — СЭПО;
• Насос — СЭПО ЭДН-200;
• Корпус — СЭПО 21214-20, с защелками;
• ДУТ — СЭПО ДУТ-22.

ЭБН 21214-1139009-22. Еще один ЭБН, поставляемый ООО «Автоэлемент», Казань, но уже с новым датчиком уровня топлива и корпусом от Моторики.

• Производитель — Моторика;
• Насос — Aisan 81B;
• Корпус — 21214-20, с защелками;
• ДУТ — новейшего образца на защелках «21214» / 21214-3827010-15-0.

Все электробензонасосы из данной группы взаимозаменяемы.

Как сберечь топливо

Причины большего употребления бензина известны. Но как уменьшить затраты бензина на Ниве и уберечь свой бюджет:

• меньше использовать дополнительные электро- или автоматизированные устройства;
• лучше ездить на ровных дорогах, реже – по грунтовым и горным дорогам и другим бездорожьям;
• устранить неполадки или проблемы с двигателем (если есть надобность);
• установка необходимой программы, путем прошивки контроллера, для уменьшения потребления бензина. В ней изменяются параметры систем топлива и зажигания.

Уменьшение потребления во многом зависит от факторов его увеличения. И подробно изучив их, можно сэкономить на горючем в любое время года. И расход топлива на инжекторной Ниве 21214 будет более чем приемлемым.

Снятие электробензонасоса с датчиком уровня топлива. ВАЗ 21213, 21214 (Нива)

Бак должен быть наполнен топливом не более чем наполовину.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Люк в крышке отсека топливного бака не позволяет снять электробензонасос,…

. поэтому необходимо демонтировать крышку отсека топливного бака. Снимаем заднее сиденье (см. Снятие заднего сиденья). Отгибаем вперед обивку багажника.

  Регулировка дроссельного патрубка автомобиля

Головкой «на 7» отворачиваем по два самореза крепления крышки отсека топливного бака справа и слева (они одновременно прижимают обивки боковин).

. пять саморезов по передней кромке крышки.

. и три по задней.

Сдвинув вперед, снимаем крышку отсека топливного бака.

Отсоединяем разъем электробензонасоса.

Помечаем краской трубки электробензонасоса и шланги подачи слива топлива.

Удерживая ключом «на 17» штуцер шланга, отворачиваем гайку сливной трубки электробензонасоса ключом той же размерности.

Отворачиваем гайку сначала на небольшой угол, стравливая давление топлива.

Соединение уплотнено резиновым кольцом, которое при сборке заменяем новым.

Неисправности

НЕИСПРАВНОСТИ	ПРИЧИНЫ И РЕМОНТ
Появление характерного стука в нижней части мотора.	Это свидетельствует о проблемах с коренными подшипниками. Машину необходимо отбуксировать на эвакуаторе в сервис и провести соответствующий ремонт.
Появление выраженного стука с металлическим звуком.	Причина подобного – это неполадки с шатунами подшипника и поршневыми пальцами. Следует сказать, что эксплуатация автомобиля с такими проблемами может привести в последующем к необходимости дорогостоящего капитального ремонта.
Троит двигатель на низких оборотах.	Причин появления троения двигателя может быть несколько: в первую очередь это использование некачественного бензина. Также возможно появление нагара в камере сгорания. В редких случаях отмечаются проблемы в работе инжекторной системе впрыска. Ремонт в данном случае выполняется исключительно после проведения комплексной диагностики.
Громкий стук на непрогретом моторе.	Подобное может свидетельствовать о начале износа распредвала. Такая проблема характерна для силовых агрегатов, пробег которых превышает 100 000 километров. Необходимо провести соответствующую диагностику, после чего заменить распределительный вал.

А еще интересно: Двигатель ВАЗ 2123 Нива Шевроле

Недостатки

Двигатели Нивы имеют отличные технические характеристики и зарекомендовали себя как достаточно надежные силовые агрегаты. В то же время, следует понимать, что как и все другие вазовские силовые агрегаты, они не лишены недостатков.

Из минусов этого мотора можно отметить:

• повышенную шумность;
• склонность к появлению вибрации;
• повышенное потребление масла.

Подобные проблемы достаточно часто проявляются после пробега в 100 000 километров. Автовладельцам необходимо пристально следить за состоянием системы охлаждения.

Зачастую появившиеся проблемы с помпой и термостатом приводят к перегреву силового агрегата. Результатом такого перегрева может стать появление трещин в головке блока цилиндров, что в свою очередь приводит к попаданию охлаждающей жидкости в масло. Двигатель ВАЗ 21213 в данном случае требует сложного и дорогостоящего ремонта.

Технические данные ВАЗ 21214

Инжекторная версия «Нивы» появилась в 2001 году. Производство продолжается в наше время.

Четырёхтактный бензиновый ДВС, с распределённым впрыском топлива. Четыре цилиндра которого размещены в один ряд. Размещение в моторном отсеке продольное. Блок цилиндров выполнен из особо прочного чугуна.

• Система питания ВАЗ 21214 инжектор. Система газораспределения, одно вальная с восьмью клапанами.
• Диаметр цилиндров ДВС больше чем ход поршня, 82 мм., и 80мм., соответственно. Степень сжатия 214 модели 9.4 : 1.
• Точный объём двигателя ВАЗ 21214 — 1690 куб, сантиметров. Мощность силового агрегата «Нива» при 5200 оборотов мин., составляет 83 л., силы. Крутящий момент данного двигателя при 3000 оборотов мин., составляет 125 Нм.
• Масса мотора 117 килограмм.

Тюнинг двигателя 2106 своими руками

Двигатель НИВА 2121 1,6 л. это продолжение двигателя 2103 и в свою очередь мотора от 2101. Основные отличия двигателя ВАЗ 2106 от 2103 поршнями увеличенного диаметра до 79 мм, блок двигателя 2106 остался прежним. Так же на двигателе НИВА 1600 свой картер и масляный насос. В левой части, левее топливного насоса находится место, где выбит номер двигателя 2106.

Сам по себе двигатель 2106 карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, ГРМ 2106 имеет цепной привод, цепь двухрядная, 116 звеньев. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора, при бережной эксплуатации, своевременному обслуживанию, превышает установленные заводом 125 тыс.

км и достигает 180-200 тыс. км. Несмотря на это, в народе этот мотор считается менее надежным нежели движок от 2103. Для продления жизни двигателя немаловажна своевременная замена масла и предварительный прогрев перед движением. В зимнее время прогрев двигателя ваз 2106 длиться около 5 минут на 1500-2000 об/мин, как только начинает держать холостые обороты значит можно ехать.

В этом случае замеряем компрессию, исходя из этого определяем неисправность. На двигателях НИВА 1600 имеет место проблема повышенного износа вала распределительного. Как и все предыдущие жигулевские моторы, этот двигатель ваз 2106 нуждается в регулировке клапанов, каждое ТО — 10 тыс.км, громкий стук при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте говорит именно об этом.

Основные неполадки:

Жор масла

Повышенный расход моторной смазки, наблюдался на прежней 213 модели, здесь он тоже доставляет хлопот водителям «Нивы». Причина, износ ШПГ, стенок цилиндров, а так же нагар на стенках цилиндров и клапанах.

Перегрев двигателя

Перегрев на всех моделях марки ВАЗ, результат низкого качества термостата. Гораздо реже причина может быть в забитом радиаторе, либо воздушной пробке в системе охлаждения.

Стуки в двигателе

Стуки в моторе на 21214 модели бывают чаще чем на 21213 двигателе. Это вполне объяснимо, ведь на новом моторе установлены гидравлические толкатели. Они могут частенько стучать, пока движок не прогреется. Боятся нужно стуков вкладышей коленчатого вала. Это верный признак приближающегося капитального ремонта.

В заключение можно смело сказать, что 214 двигатель лучше предыдущей модель 213, по многим показателям. Он мощнее, динамичнее, надёжнее, соответствует европейским нормам токсичности Евро 2 и Евро 3. Установка гидравлических толкателей, сделало обслуживание двигателя проще. За долгие годы производства инжекторная Нива поставлялась на экспорт почти в 100 стран мира. А для рыбаков и охотников «Нива» самое лучшее транспортное средство, не имеющее аналогов.

Регламент юстировки карбюратора на ВАЗ 21213

Любые работы, которые связаны с двигателем или системой питания на ВАЗ 21213 должны заканчиваться регулировкой параметров карбюратора. После проведения вышеописанных процедур следует последовательно выполнить ряд настроек:

1. Привода дроссельных заслонок
2. Привода воздушной заслонки
3. Пускового устройства
4. Автоматического пускового устройства
5. Системы холостого хода
6. Концентрации CO и CH выхлопных газов

Некоторые юстировки могут быть выполнены как на снятом устройстве, так и непосредственно на машине. В случае провисания или большой натянутости приводного троса дроссельных заслонок — регулировочной гайкой выставить нужное положение, предварительно открутив контргайку. Стоит проверить расстояние между центрами наконечников поперечной тяги, оно должно быть в пределах 80 мм. В итоге при полностью нажатой педали акселератора заслонка абсолютно открыта, а при отпущенной педали – закрыта.

Тяга привода воздушной заслонки должна свободно перемещаться в оболочке, а рычаг без усилий вращаться вокруг оси. Утопленная до упора ручка в салоне автомобиля соответствует полностью открытой заслонке (вертикальное положение). При вытягивании рукоятки площадь входного отверстия камеры должно быть перекрыто. Отклонения от этих требований устраняются путем корректировки крепления оболочки троса или ремонтом рычага привода.

Следующим этапом идет наладка пускового устройства. Методом принудительного открытия отверткой воздушной заслонки на 1/3 необходимо установить обороты 3200 – 3300. Затем убрать отвертку и регулировочным винтом снизить частоту вращения коленвала до 2800-3100 об/мин. На этом регулировка карбюратора ВАЗ 21213, можно сказать, практически закончена.

Наладку системы ХХ и концентрации углеводородов в выхлопе можно провести одним этапом. Запустив двигатель, необходимо винтом качества установить максимально возможные обороты холостого хода. Далее винтом количества уменьшить обороты так, чтобы они на 50-100 единиц превышали нормальные показатели ХХ. После этого винтом качества добиться нужного значения.

Качественная настройка карбюраторного узла доступна автолюбителю с начальными знаниями принципов работы ДВС и минимумом инструментария.

Как самостоятельно настроить карбюратор на автомобиле ВАЗ – 2107

Если Вы хотите знать,как отрегулировать карбюратор ВАЗ 2107 своими руками, то данная статья именно для Вас. На автомобилях ВАЗ 2107 установлены отечественные карбюраторы «Озон» 1107010, а также их модификации. Своё первое апробирование данные карбюраторы прошли на более ранней модели ВАЗ 2105.

Советы по регулировке карбюратора «Солекс» на автомобиле ВАЗ 2109

Все автомобили ВАЗ 2109 оснащались отечественными карбюраторами «Солекс». Вне зависимости от модификации карбюратора принцип его настройки однотипен. Поэтому рекомендации по настройке карбюратора ВАЗ 2109, изложенные в этой статье, подойдут также владельцам различных марок автомобилей, на которых

Подбор жиклеров на карбюраторе Солекс 21083

Модель карбюратора Солекс 21083 с жиклерами, которые влияют на свойства топливо-воздушной смеси, может быть доработана под любой объем двигателя. Для этого достаточно подобрать жиклеры, что вполне под силу опытному автолюбителю. Солекс 21083 при условии грамотного усовершенствования вполне в

Обслуживание карбюратора Озон собственными силами

Кабюраторами Озон комплектуются классические модели автомобилей семейства ВАЗ. Все изделия проходят заводской контроль на предмет топливоподающих характеристик на вакуумных установках. Однако в условиях массового производства добиться полной идентичности показателей практически невозможно. Поэтому

Режим холостого хода карбюратора К-151 и минимизация выброса CO и CH

Все более ужесточающиеся требования к концентрации углеводородов в отработавших газах заставляют автовладельцев задуматься о способах, позволяющих добиться оптимальных показателей.

Все, что нужно знать о карбюраторе К-151

Профилактика поломки карбюраторовДанная разновидность карбюратора выпускается заводом ПеКАР для комплектации моторов ЗМЗ и УЗАМ объемом от 2,4 до 2,9 л.

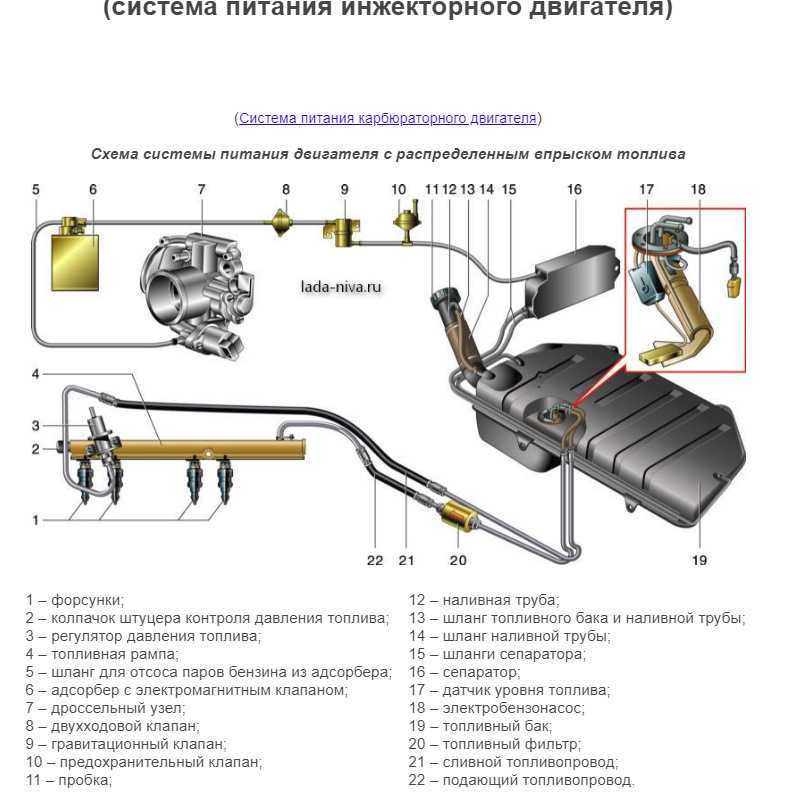

Инжекторное настоящее

Система впрыска топлива «взорвала» автомобильный рынок в 80-х, в данном случае подача бензина осуществляется путем его впрыска во впускной коллектор или прямо в камеру сгорания. Собственно, впрыск осуществляется специальными форсунками, которые в народе прозвали инжекторами (injector). Чаще всего в современных конструкциях используется распределенный и непосредственный впрыск. Система в своей работе ориентируется на датчики:

• детонации;
• содержания кислорода в отработавших газах;
• массового расхода воздуха;
• положения, частоты вращения коленвала;
• положения дроссельной заслонки;
• температуры входящего воздуха;
• напряжения в бортовой сети;
• скорости автомобиля и пр.

Инжектор считается более надежным, если заправляться нормальным бензином

Несложно догадаться, что это большой прогресс в сравнении с карбюраторными аналогами, но здесь таится и подвох. Ведь, чем больше компонентов и деталей, тем больше вероятности ощутить последствия поломки системы.

К примеру, электронный блок управления самостоятельно отслеживает момент искрообразования. Это уменьшает риск прогорания клапанов из-за позднего зажигания и высокооктанового бензина. Точность состава смеси гарантирует датчик Лямбда.

В результате при работе инжектора в камере сгорания накапливается значительно меньше нагара и отложений. Пресекается и тенденция к детонации от некачественного топлива, отчего могут разрушаться поршни и перегородки между кольцами.

Карбюраторный мотор хуже реагирует на изменение нагрузки на колеса, он больше расходует топлива

Работа карбюратора устроена намного проще, пропорции готовятся приблизительно, к тому же не изменяются в зависимости от обстановки, из-за чего ощущается нехватка в стабильности работы. Карбюраторный мотор хуже реагирует на изменение нагрузки на колеса, он больше расходует топлива в тех ситуациях, когда система впрыска самостоятельно на время прекращает подачу рабочей смеси.

В то же время и карбюраторная система, и впрыск позволяют заниматься тюнингом. В ЭБУ можно залить особую прошивку, которая изменит настройки системы, сделав акцент, скажем, на динамические показатели. Точно так же реально отрегулировать карбюратор, и он будет выдавать средний расход в 6,5 л/100 км. Но главной причиной отказа мирового сообщества от карбюратора стало введение ужесточившихся норм токсичности двигателей.

Подняться выше норм Евро-1 у карбюраторных моделей так и не вышло, что предрешило их участь в ближайшем будущем.

Модификации двигателя ВАЗ 21214 и их отличия

Модификация мотора	Наличие ГУР	Выпускной коллектор	Класс экологичности ЕВРО
21214-41	сварен из нерж. стали	3
21214-34	_	литой из чугуна
21214-33
21214-32*
21214-31	сварен из нерж. стали	4
21214-30	—

*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).

Геометрия блока цилиндров21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.

ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.

Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213. Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты.

у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна.Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.

Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.

В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30.

Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.

Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.

Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки (0280 158 110).

Модуль зажигания от двигателя 2112.

Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.

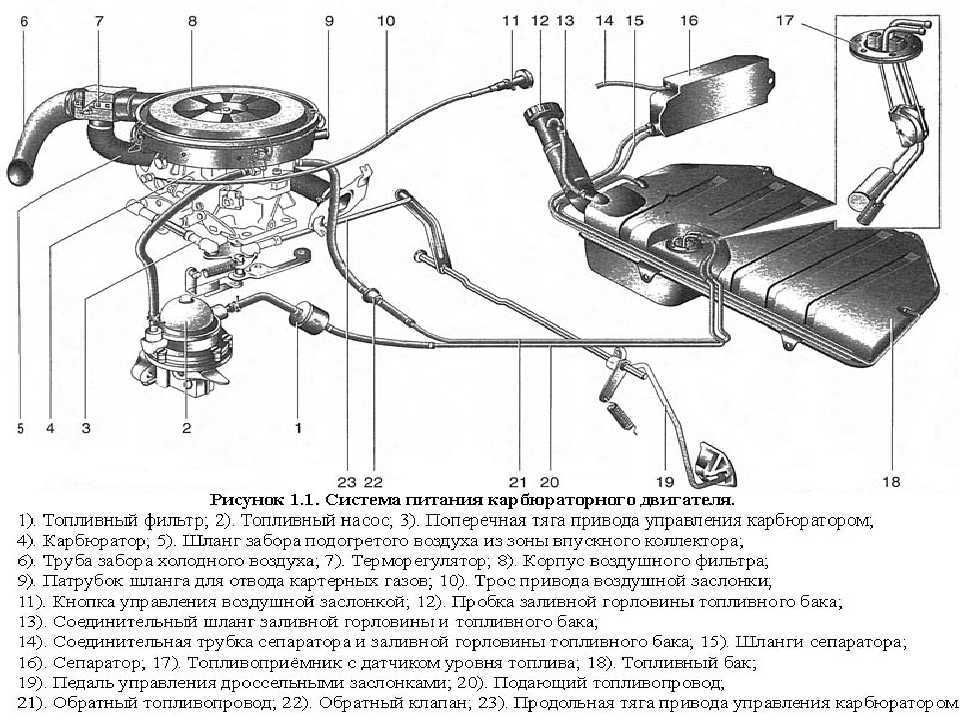

Карбюраторная классика

Наибольшее распространение карбюраторные системы питания ДВС получили в прошлом веке. Сам карбюратор как узел должен готовить топливную смесь необходимого состава, смешивая воздух и горючее в определенных пропорциях. Рабочая смесь, дозированная карбюратором, всасывается в камеру сгорания за счет отличия величин давления в атмосфере и во впускном коллекторе. Алгоритм работы весьма прост.

Карбюраторные моторы применялись во всех отраслях машиностроения вплоть до авиации и демонстрировали высокие показатели надежности, эффективности и долговечности. Начиная с 1970-х годов, актуальность карбюраторных систем стала постепенно угасать, пока в начале 21 века практически все автопроизводители не прекратили выпуск автомобилей с подобными моторами.

Система управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*; 4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода; 11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса; 22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива; 31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания; Б — провод, идущий к штекеру «15» выключателя зажигания; В — провод, идущий к выводу «30» генератора; Г — провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д — провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в –датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Скачать все схемы в высоком качестве нужно авторизироваться на сайте
