Устройство и ремонт топливной системы шевроле нива

Местонахождение реле топливного насоса в автомобиле

Шевроле Нива выгодно отличается от своего предшественника прежде всего компоновкой и удобным доступом ко всем деталям. Конструкторы предусмотрели для реле и блока предохранителей самое надежное место в этом внедорожнике – в салоне под приборной панелью. Всего в Niva Chevrolet устанавливается 2 монтажных блока. Первый расположен слева от рулевой колонки под откидной крышкой, второй под бардачком со стороны переднего пассажира.

Нас интересует второй блок. Он объединяет блок управления двигателем и 4 силовых реле на металлической планке. Снаружи этот узел закрыт декоративной пластикой крышкой. Интересующее нас устройство расположено слева третьим по счету. Предохранитель бензонасоса Шеви Нива размещен на левом краю этого блока. Номинал предохранителя 15 А. Для удобного доступа к нему рекомендуется снять крышку перчаточного ящика.

Порядок разборки бардачка Шеви Нива:

• снимаем клемму с аккумулятора;
• отверткой откручиваем саморезы, крепящие бардачок (1 справа, 2 слева и по паре в верхней и нижней части);
• наклоняем корпус бардачка вперед и аккуратно вытаскиваем, отсоединяем подсветку;
• снимаем защитную крышку монтажного блока.

Точное расположение указано на фото. Хорошо видно заводскую маркировку каждого разъема и за что он отвечает. Изменения рестайлингового автомобиля с 2009 года от дорестайлингового затронули только основной монтажный блок с реле и предохранителями. Теперь несколько электрических цепей заведены на одно реле. Расположение реле и предохранителей под бардачком не поменялось.

Не качает бензонасос Нивы Шевроле

Очень неприятно, когда бензонасос перестает работать на оживленной автомагистрали или на перекрестке. Проблема усугубляется тем, что автомобиль полностью обездвижен и даже убрать его, чтобы не мешать другим участникам движения становиться проблемой. В этот момент не стоит надеяться на быстрое решение проблемы, нужно убрать автомобиль с дороги и попытаться провести несколько мероприятий по его ремонту.

Почему он может выйти из строя? есть несколько причин, которые могут значительно снизить срок его службы:

• Забит фильтр. В этом случае проблемы начинают проявляются постепенно. Сперва двигатель начинает плохо заводится, появляются рывки во время движения, чувствуется нехватка мощности при нажатии на педаль газа. Причина – некачественное топливо или повреждения бензобака.
• Подгорание контактов. Возникает при частой эксплуатации автомобиля с низким уровнем топлива в баке. В этом случае насос может захватывать воздух, и в системе образуется разность давления. Элемент не рассчитан на такой режим работы и довольно быстро может выйти из строя.

Описание

Двигатель ВАЗ-2123 официально представлен на Московском международном автосалоне в 2002 году. Конструкционно мотор являлся модернизированной версией ранее выпускаемого ВАЗ-21214, использовавшимся в многих вариациях моделей Нива.

Основные отличия ВАЗ-2123 от базового заключаются в изменениях крепления навесного оборудования. Кроме того, несколько модернизирован блок управления.

Справедливости ради необходимо отметить, что новый двигатель имеет несколько версий, но разница между ними только визуальная. Так, с 2003 года навесное оборудование располагалось сверху и имело в качестве привода только один поликлиновый ремень.

Раньше генератор крепился снизу, а все агрегаты навесного оборудования приводились в движение двумя клиновыми ремнями.

Сам привод также получил усовершенствование в обновлении механизма натяжения ремня.

Конструктивные изменения в очередных версиях мотора незначительны. О них будет сказано несколько позднее.

ВАЗ-2123 представляет собой четырехцилиндровый рядный бензиновый атмосферник объемом 1,7 литра, мощностью 80 л. с и крутящим моментом 127 Нм.

Блок цилиндров чугунный, не гильзованный, оригинальный. Изменения связаны с появлением дополнительных мест крепления навесного оборудования, расположении масляного фильтра (для его установки используется специальный кронштейн).

ШПГ осталась прежней (от ВАЗ-21214). Незначительно усовершенствованы шкив-демпфер коленвала. Теперь он работает с поликлиновым ремнем и дополнительно оснащен зубчатым диском для совместной работы с датчиком положения вала.

Коленчатый вал отлит из высокопрочного чугуна, крепится на пяти опорах. Имеет восемь противовесов. Вкладыши коренных и шатунных шеек сталеалюминиевые.

Поршни стандартные, с тремя кольцами. Два верхних компрессионные, нижнее маслосъемное. Поршневой палец плавающего типа.

Шатуны стальные. В верхней головке запрессована сталебронзовая втулка.

ГБЦ изготовлена из алюминиевого сплава. В верхней части размещен распредвал и клапанный механизм с гидрокомпенсаторами.

Гидрокомпенсатор ВАЗ 2123

Со стороны звездочки привода предусмотрено крепление датчика фаз.

Распредвал чугунный, крепится на пяти опорах.

Масляный насос без изменений перекочевал с модели ВАЗ-2121, а вот водяной стал оригинальным. Шариковый подшипник помпы заменен роликовым.

Обновлена система забора воздуха. Воздухофильтр стал более объемным, применяются новые ресивер, дроссельный патрубок и заборные трубы.

В системе питания топливом используется фазированный впрыск топлива. Этим обеспечивается более точная доза впрыска и, как результат – повышенная степень очистки выхлопных газов.

Привод ГРМ – однорядная втулочно-роликовая цепь. В конструкцию узла заложена пружинно-гидравлическая система натяжения цепи. Привод является общим для распредвала и масляного насоса. При обрыве (растяжении) цепи или нарушении фаз газораспределения клапана с поршнем не встречаются и остаются без повреждения.

Некоторые автовладельцы отмечают недостаточную мощность агрегата. По этому поводу хорошо высказался Олег из Уфы: «…много кто жалуется на счет слабого движка. Да он не слабый. Он просто другой. Уверенно тянет с 1500 оборотов, с удовольствием раскручивается до 4000 (на этой частоте вращения у него максимальный крутящий момент)».

Как найти предохранитель бензонасоса на Шевроле Нива

Предохранитель синего цвета.

Работа не самая благодарная, но другого выхода нет, если цепь звонится, топливный насос целый, контакты не горелые и не окисленные, дело в предохранителе. Добраться до него можно так:

• Снимаем минусовую клемму на АКБ.
• Крестовой отвёрткой откручиваем правый саморез крепления бардачка.
• Слева откручиваем два самореза, которые фиксируют пластик на центральной консоли.
• Открываем бардачок и находим ещё два винта в нижней части.
• С внутренней стороны бардачка откручиваем ещё два самореза, фиксирующие его к центральной консоли.
• Также изнутри откручиваем саморез верхнего крепления слева и саморез посередине вверху.
• Откручиваем два самореза, крепящие облицовку бардачка справа.
• Откручиваем верхнее крепление и короткой отвёрткой добираемся до самого нижнего самореза.
• Теперь бардачок можно наклонить и раскоммутировать колодки питания включателя подсветки бардачка и самого фонаря подсветки.
• Снимаем бардачок, перед нами — защитная крышка, под которой находится контроллер и монтажный блок.
• Ключом на 10 откручиваем винт фиксации защитной крышки и снимаем её.

Замена сетки бензонасоса на инжекторе своими руками

Замена сетки бензонасоса Chevrolet NIVA ,Шевроле НИВА, ВАЗ 2123

Я сделал её из полителенового пакета, напихав в него тряпок под диаметр насоса. У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Комплект торцовых головок с воротком.

В инструкции по эксплуатации автомобиля рекомендуется менять фильтр через каждые 30 тыс.

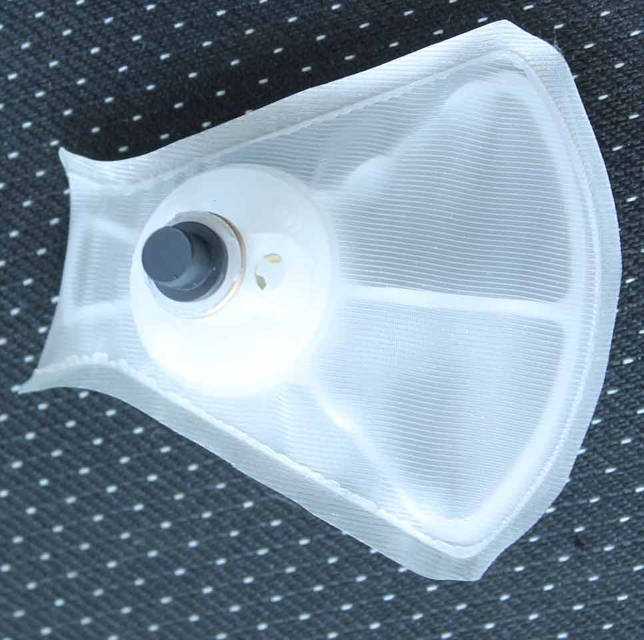

Он представляет собой сеточку, которая улавливает примеси и грубые частицы величиной до 0,1 мм.

Подгорание контактов на бензонасосе Основная причина такой неисправности — неопытность водителя, который не следит за уровнем топлива в бензобаке, то есть когда топливо практически полностью заканчивается.

Бензонасосы крайне не любят работать при отсутствии топлива. Предохранители и реле Итак, убедившись в том, что сам электромотор бензонасоса полностью исправен, вторым делом необходимо проверить предохранитель и реле, отвечающие за включение бензонасоса.

Расположение предохранителя и реле бензонасоса К сожалению, добраться до них не так просто: Демонтировав её, можно обнаружить в глубине блок реле и сам предохранитель.

Можете заменить неисправное реле на соседнее. Запасные реле и предохранители также нужно возить с собой, очень пригодится в дороге.

Замена сетки бензонасоса Chevrolet NIVA ,Шевроле НИВА, ВАЗ 2123

После проверки предохранителя, можно загнуть ему ножки. Оно снижается автоматически через часов после последней активации зажигания. В модификациях до года топливный фильтр размещен под капотом в моторном блоке.

Замена сетки бензонасоса Шевроле Нива

Обновленные, так называемые рестайлинговые модели комплектуются фильтрующим элементом под днищем, и его замена производится на автояме или эстакаде. После завершения работы следует завести мотор, проверить узел на возможность подтеков.

Не факт, что машина заведется с первого раза. Это связано с тем, что горючее сразу не успеет попасть во все элементы топливной системы. Отзывы и рекомендации Владельцы отечественных внедорожников рекомендуют обязательно соблюдать технику безопасности. Перед началом работ нужно обязательно проверить давление в системе, оно должно быть нулевым. Также автолюбители, судя по отзывам, расходятся во мнении касательно того, какую комплектацию фильтра ставить.

Вытаскивать следует аккуратно, так как говорят, что частенько нижняя часть стакана выпадает в бензобак и ее потом не всегда просто выловить оттуда

Кстати, шланги и электроразъем тоже могут закатиться куда-то, если не принять меры предосторожности. Отщелкнуть ее в моем случае оказалось делом не совсем простым

Пришлось и силу приложить и следить за тем чтобы не повредить пластиковый стакан в котором живет бензонасос

Пришлось и силу приложить и следить за тем чтобы не повредить пластиковый стакан в котором живет бензонасос.

Временами казалось, что без повреждения стакана дела не будет, но обошлось.

Причины поломки

Сеточка бензонасоса, действительно оказалась грязноватенькой. Слева, как не трудно догадаться, новая сетка, а справа — старая сетка бензонасоса. Последовательность действий Автомобиль устанавливается на смотровую яму.

Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала.

Он отгибается в сторону. Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами.

Эти саморезы откручиваются с помощью крестовой отвёртки. Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором.

Назначение бензонасоса

Само название детали говорит о том, что она нужна для перекачивания топлива из резервуара в магистраль ТС. На автомобиле Нива Шевроле устанавливается погружной бензонасос. Он представляет собой коллекторный двигатель, где роль статора играют два магнита. Но чаще всего под бензонасосом подразумевают не только сам моторчик, а целый модуль, в состав которого входит:

Корпус выполнен из пластика. Он выполняет несущую функцию, так как на нем крепятся основные элементы модуля. Обычно не доставляет проблем в течение всего периода эксплуатации автомобиля, если только он не подвержен механическому воздействию.

Фильтр считается расходным материалом. Его приходится менять по мере загрязнения. Точно указать ресурс невозможно, так как он зависит от качества применяемого топлива.

Датчик уровня предназначен для подачи сигнала, который после преобразования поступает на приборную панель. Возможность контроля количества топлива сегодня является неотъемлемой функцией любого автомобиля. Кроме этого, бортовой компьютер может рассчитать расход или остаточное количество бензина.

Это интересно: Снятие корпуса привода датчика скорости Chevrolet Niva

Основные неисправности и их возможные причины

Проблемы в работе бензонасоса проявляются в работе двигателя, который начинает себя некорректно вести:

• Не заводится или глохнет.
• Работает на холостых, но не набирает высокие обороты.
• Не развивает достаточной мощности.
• Неустойчиво работает на холостом ходу.

Подобные симптомы проявляются и при неисправностях зажигания, впрыска и других ключевых систем. Однако начать стоит с проверки работы насоса.

Проблемы возникают по следующим причинам:

• Обрыв проводов или окисление контактов цепи питания реле и бензонасоса.
• Неисправность регулятора давления.
• Выход из строя реле или предохранителя топливного насоса.
• Засорения топливного фильтра.

Как часто нужно производить замену?

Рекомендуется менять фильтр тонкой очистки каждые 45 тыс. км (в некоторых источниках – 30 000 км) либо раз в 3 года. Замена сеточки бензонасоса не регламентируется, поэтому производится в случае засорения либо в профилактических целях каждые 100 тыс. км.

Засорение фильтрующих элементов приводит к снижению пропускной способности фильтра, из-за чего у вас могут начать следующие проблемы:

• «вялые» отклики двигателя на нажатие педали акселератора;
• трудный запуск мотора;
• провалы при сильном нажатии педали газа на низких оборотах. В особо запущенных случаях двигатель начинает подтраивать и даже может заглохнуть.

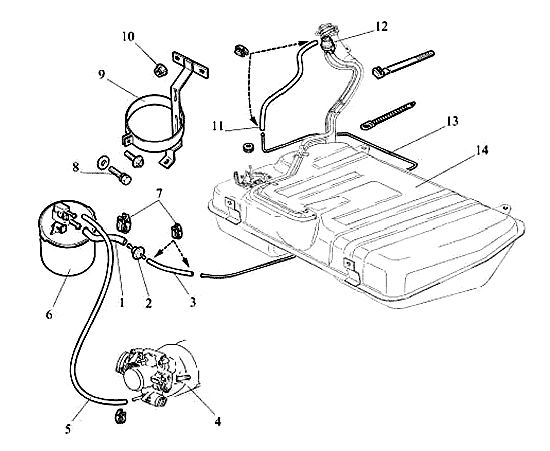

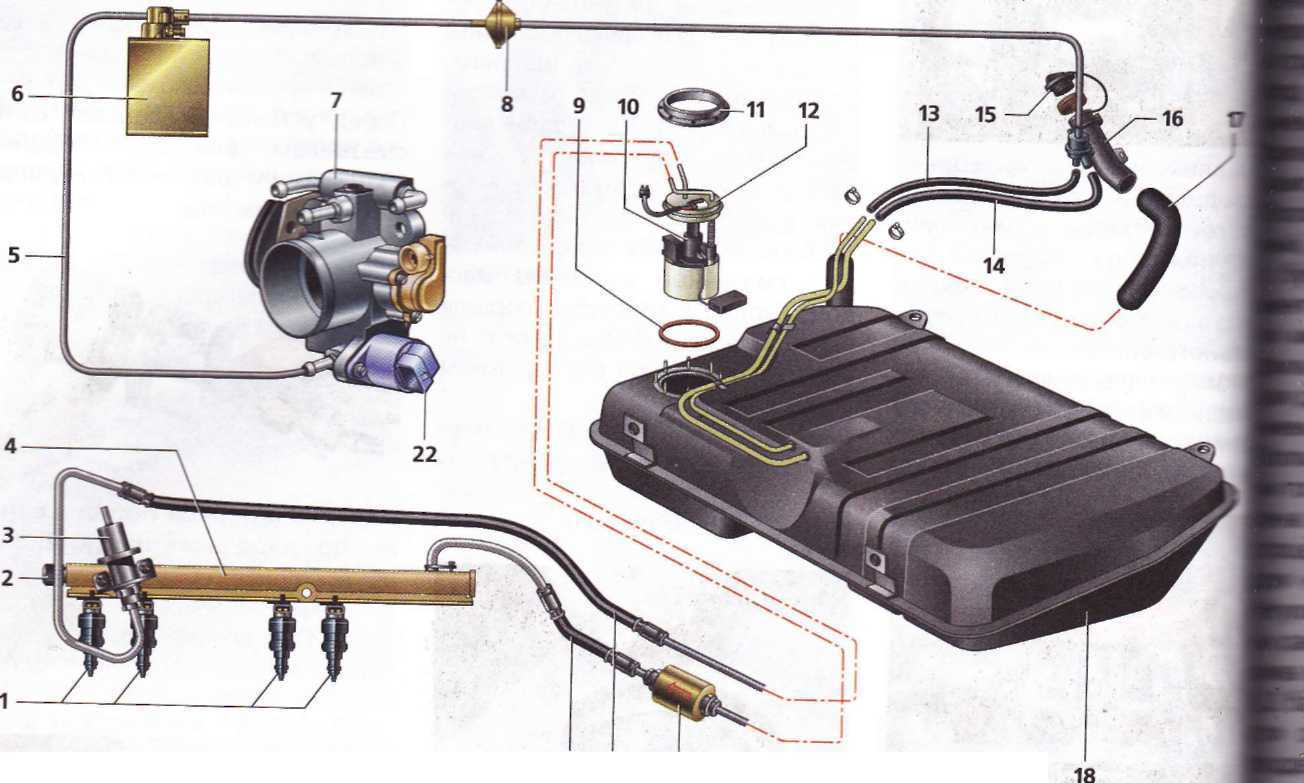

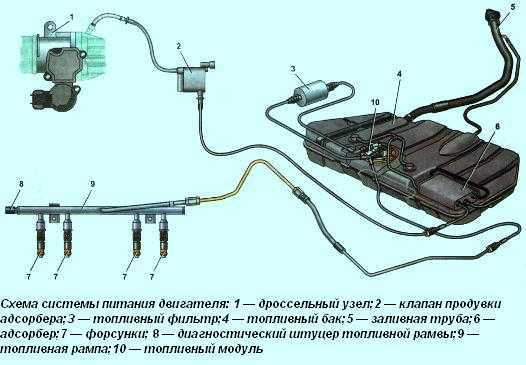

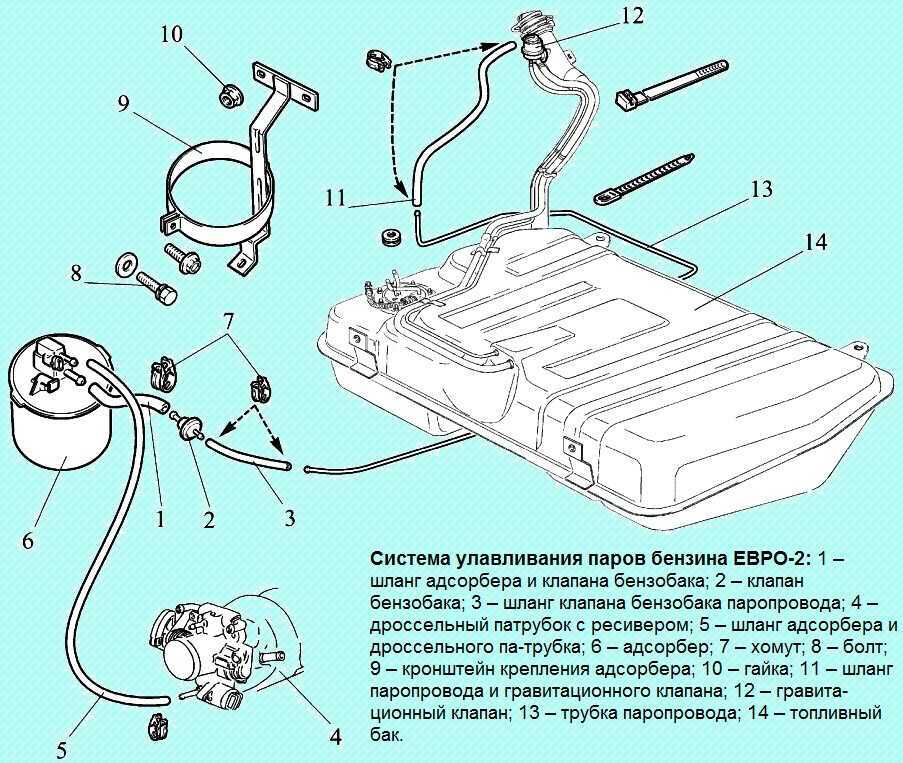

Конструкция системы питания

До 2006 фильтр тонкой очистки устанавливался в подкапотном пространстве у моторного щита.

Но на большинстве Chevrolet Niva ТФ располагается возле бака под днищем. За неимением смотровой ямы, из которой удобней всего производить работы, заднюю часть необходимо зафиксировать на упорах в приподнятом состоянии. Сеточка грубой фильтрации топлива является составной частью топливного модуля и находится в баке.

При покупке будьте внимательны, так как встречаются 2 вида конструкции: «прямоугольник со срезанной стороной» и «сектор круга» (устанавливался на авто до 2006 г.в.). Для ТФ такой формы на дне стакана имеется специальная отформовка, поэтому установка прямоугольного фильтрующего элемента нежелательна.

Обратный клапан в топливном модуле препятствует сливу бензина в бак после остановки двигателя, поэтому в системе всегда поддерживается определенное давление бензина. Перед началом замены давление необходимо сбросить. Для этого необходимо завести мотор, после чего достать предохранитель бензонасоса. Проработав еще некоторое время на остаточном давлении, двигатель заглохнет.

Сколько лошадок под капотом Chevrolet Niva?

Следующее, что нужно знать об отечественном внедорожнике Нива Шевроле – сколько лошадиных сил выдает мотор. На автомобиле стоит классический бензиновый двигатель 21214, который был унаследован от LADA 4×4.

Силовой агрегат не отличается от него по характеристикам и конструкции:

• тип – рядный, 4-х цилиндровый, с распределенным впрыском топлива;
• мощность – 79,9 л.;
• объем – 1690 куб. см;
• стандарт токсичности – EURO 5.

В отличие от предшественника двигатель был немного модернизирован. На нем были установлены гидрокомпенсаторы, благодаря которым процедура регулировки клапанов больше не требуется.

Также в моторном отсеке появилась пластмассовая крышка, снижающая шум во время работы и обеспечивающая дополнительную защиту.

Такое «сердце» немного мощнее. Но из-за его установки пришлось немного поменять конструкцию трансмиссии и системы выхлопа, что негативно сказалось на езде по бездорожью.

Тюнинг двигателя ВАЗ-2123

Есть несколько основных способов, которые помогут при помощи небольших перемен в конструкции движка поменять его характеристики и увеличить мощность.

Но не стоит ожидать каких-то высоких результатов из-за конструктивных особенностей механизма, выпускаемого отечественным производителем.

Поэтому непосредственно перед попыткой модифицировать ВАЗ-2123, стоит взвесить все за и против.

Все же существует несколько способов немного оптимизировать работу данного образца двигателя Шеви Нива:

Первое, что стоит попробовать – увеличить ход поршня, благодаря чему увеличится объем с 1,7 до 1,9 л. Для этого необходимо произвести расточку для увеличения внутреннего диаметра гильз. Затем нужно осуществить подборку поршней и поршневых колец под новый размер. Также в мотор нужно установить коленчатый вал с удлиненными плечами и укороченные шатуны.Но замены КШМ и ЦПГ мотора будет недостаточно. Из-за увеличения объема необходимо повысить подачу горючей смеси в цилиндры и улучшить их вентиляцию. Поэтому изменениям подвергается еще и головка блока цилиндров (ГБЦ). Для этого нужно сделать расточку впускных и выпускных окон, заменить клапана на большие по диаметру

Также растачиваются и заменяются клапанные седла.
Еще можно полностью заменить выпускную систему, при этом увеличив диаметр выхлопных труб, и заменить катализатор на пламегаситель.
Важно! Данные изменения двигателя влекут за собой необходимость в перенастройке работы системы топливного питания, т. к

при штатных конфигурациях и увеличенном объеме, топлива, которое подается в цилиндры, будет не хватать. Т. е
нужно будет произвести чип-тюнинг.
Благодаря произведенным работам мощность увеличивается на 15%, что приводит и к увеличению потребления топлива.

Следующее, на что можно обратить внимание при тюнинге двигателя Нива Шевроле – улучшить цилиндры для более эффективного использования замененного поршня. Для этого их будет необходимо расточить под ширину в 84 мм
Благодаря проделанной работе владелец авто получит еще большую вместительность двигателя в новой машине от Шевроле, достигающую 1,9 литра топлива. Но стоит учесть, что такие действия требуют частичной замены некоторых деталей в авто.
Чтобы в двигателе Шевроле Нива ВАЗ-2123 получить дополнительную прибавку в мощности, нужно провести замену карбюратора на новый, поменять стандартные шатуны на более легкий аналог.

Замена клапанного механизма в ВАЗ-2123

Нужно запомнить, что тюнинг двигателя Нива Шевроле не принесет высокой прибавки к стандартным характеристикам машины, так как сам автомобиль и вся его конструкция направлены на обеспечение высокой проходимости, но не на высокие скорости.

Конечно, тюнинг двигателя Шевроле Нива может принести и хорошие результаты, но только в случае улучшения характеристик тяги, что является главной особенностью и преимуществом машин данной марки.

Улучшения в работе благодаря тюнингу двигателя можно заметить на следующих примерах:

1. Расточка стандартного поршня к большему диаметру поможет увеличить топливный объем двигателя. Таким образом повысив диаметр данной детали всего на 2 мм, двигатель сможет вмещать вместо 1,7 л уже 1,85 л, что является хорошим показателем для Нивы;
2. Улучшение поршня в движке также увеличит показатель объема на 0,2 л;
3. При полной замене поршневого механизма на вариант с диаметром в 88 мм позволит повысить вместительность до 2 литров.

Но стоит помнить, что любая попытка увеличить мощность двигателя за счет тюнинга, проводимого человеком с недостаточным для этого опытом и знаниями, может привести к проблемам и поломкам.

Какие элементы имеет смысл ремонтировать?

Ремонт большинства деталей не предусмотрен.

• Потрескавшиеся, поврежденные или забившиеся трубки бензопровода подлежат немедленной замене.
• Невозможно прочистить загрязненные фильтры тонкой очистки или адсорбер. Их нужно только менять.
• Забившийся фильтр грубой очистки при необходимости легко очищается. Менять его нужно лишь в случае повреждение сетки.
• В некоторых случаях имеет смысл ремонт бензобака. Отверстия, появившиеся в результате физического воздействия, можно запаять или заварить. Однако при этом надо соблюдать правила безопасности. В противном случае возможен взрыв паров бензина, скопившихся в баке.
• Проржавевший бензобак паять или варить не имеет смысла. Как правило, в нем наверняка найдется несколько очагов коррозии. Запаяв одну дыру, вы вскоре обнаружите новые.
• Датчик уровня топлива и топливный насос также невозможно отремонтировать. Единственное исключение — плохие контакты на клемме подключения. В этом случае достаточно будет удалить коррозию или загрязнение, чтобы оживить устройство.
• Ремонт форсунок заключается в очистке жиклеров. Это требует демонтажа деталей и промывки их при помощи специального очистителя. Аналогично удается восстановить работоспособность дросселя. Если промывка не помогла, детали нужно заменить новыми.
• Сломанный регулятор давления проще и дешевле заменить, чем пытаться отремонтировать.

В большинстве случаев ремонт сводится к локализации неисправности и замене деталей, вышедших из строя.

Конструкционные особенности двигателя ВАЗ-2123

Механизм распределительного вала в ВАЗ-2123 особых изменений по сравнению с предыдущими моделями не претерпел. Он имеет все так же однорядную втулочно-роликовую цепь, из-за чего все звездочки в устройстве движка имеют однорядное строение. Таким образом конструкторы данной модели добились улучшения работы насоса для перекачки масла. О самой замене масла можете читать здесь: замена масла Нива Шевроле.

В остальном все составляющие остались прежними и не отличаются от прошлых моделей, таких как 21214. Об этом можно судить исходя из установки пружинно-гидравлической системы, которая на протяжении многих лет используется в механизмах ВАЗ.

Насос для перекачки воды, а также генератор приводятся в движение при помощи взаимодействия со шкивом, установленным на коленчатом валу и приводящим вышеупомянутые устройства в движение при помощи поликлинового ремня.

Стандартный ремень, используемый в двигателе Шеви Нива, имеет название «GATES» и порядковый номер 58436 5РК1888.

Его характеристики:

1. стандартная длина ремня – 188,8 см;
2. ширина ремня – 1,7 см;
3. данный ремень имеет всего 5 клиньев.

К одной из самых заметных перемен в новом моторе относится измененная конструкция двигательного отсека и измененная балка моста. Изменение форм произошло из-за конструкционной особенности – отсутствия крепления редуктора переднего моста непосредственно к мотору.

Поэтому данный образец Нивы несовместим с деталями и креплениями из-под движка более ранних машин этого производителя.

Система забора воздуха на ВАЗ-2123

Новый образец автомобиля Шевроле Нива имеет совершенно новую систему забора воздуха. К главному отличию относится значительное увеличение объема воздушного фильтра, что можно заметить по значительно выросшему корпусу.

Также были конструктивно изменены такие элементы, как ресивер, впускные трубы и патрубок, замененный на дроссельный вариант.

Изменения претерпела и электронная составляющая автомобиля. Главное управление мотором осуществляется благодаря контроллеру «BOSCH» образца МР 7.9.7. В некоторых отдельных экземплярах устанавливали также систему «Январь» 7.2.

Это сказывается не только на удобном интерфейсе для пользователя, но и позволяет контролировать расход топлива за счет усовершенствованной системы контроля впрыска, имеющего попарно-параллельную конструкцию. Таким образом, данная машина имеет возможность соответствовать стандартам Евро-2.

Для понижения выброса вредных веществ из авто, можно установить систему фазированного впрыска бензина, что поможет поднять планку безопасности до уровня Евро-3 и в то же время оптимизирует использование топлива за счет более точной его подачи.

К остальным изменениям, связанным с работой двигателя Шевроле Нива можно отнести:

1. Топливная рампа, использующая форсунку типа «SIEMENS»;
2. Модуль зажигания остался прежним еще со времен ВАЗ-2112;
3. Генератор, установленный на Шевроле Нива имеет порядковый номер 9402.3701-01. Конструкторы выбрали для него верхнее расположение;
4. Для зажигания в машине используется стартер модели 5722.3708. Его главная особенность – наличие планетарного редуктора. Максимально возможная мощность – 1,55 кВ;
5. Для защиты мотора был установлен кожух из пластика.

Устройство и принцип работы

В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.

Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.

Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.

Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:

• Пластиковый корпус, выполняющий несущую функцию.
• Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
• Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
• Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.

Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.

Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.

Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.

Сломался бензонасос, что делать?

Весьма неприятен момент, когда отказ бензонасоса произойдёт, к примеру, на магистрали или около светофора.

Ситуация становится наиболее напряжённой в момент сильной интенсивности движения. Если такая неприятность случилась, а помочь некому, то первым делом следует откатить автомобиль с проезжей части, и провести попытки «реанимировать» бензонасос.

Признаки неисправности

В арсенале автомобильных инструментов любого заботливого водителя должен находиться, наравне с ключами, тестер, даже если в виде простой контрольной лампы и двух проводов.

Первый признак неисправности на инжекторном двигателе – моторчик бензонасоса «молчит» при включённом зажигании. Соответственно, все попытки пуска двигателя в таком случае не увенчаются успехом.

В любой непонятной ситуации снимай клемму. Весьма полезный совет, кстати!

Водителю очень повезёт, если поможет очень простой способ, который следует предпринять в первую очередь. Для этого следует на некоторое время снять клемму с аккумуляторной батареи, а затем снова её поставить и закрепить. Возможно, бензонасос снова заработает.

Проверка питания на клеммах бензонасоса

Ну а если этого не произошло, продолжать искать неисправность. Тут следует повозиться, и попытаться добраться до самого насоса, и с помощью тестера или контрольной лампы проверить, имеется ли питание на его клеммах.

Один конец провода тестера устанавливают на корпус автомобиля – это будет «масса», а другой – на разъём клеммы у топлива насоса. Если напряжение имеется, то в таком случае, к сожалению, не избежать замены электромотора, а если напряжение отсутствует – поиск неисправности следует продолжить, уже в электрической цепи автомобиля.

Забита сетка бензонасоса

Не сильное загрязнение фильтрующей сетки. Бывает и хуже!

При этом явлении двигатель заводится, но не развивает полной мощности.

Поиск неисправности в электрической цепи

Электродвигатель бензонасоса при нормальной эксплуатации из строя выходит достаточно редко.

Подгорание контактов на бензонасосе

Основная причина такой неисправности — неопытность водителя, который не следит за уровнем топлива в бензобаке, то есть когда топливо практически полностью заканчивается. Бензонасосы крайне не любят работать при отсутствии топлива.

Предохранители и реле

Итак, убедившись в том, что сам электромотор бензонасоса полностью исправен, вторым делом необходимо проверить предохранитель и реле, отвечающие за включение бензонасоса.

Расположение предохранителя и реле бензонасоса

К сожалению, добраться до них не так просто: придётся снимать обивку из пластика, которая находится под бардачком передней панели. Демонтировав её, можно обнаружить в глубине блок реле и сам предохранитель.

Можете заменить неисправное реле на соседнее. Оно такое же.

Запасные реле и предохранители также нужно возить с собой, очень пригодится в дороге.

После проверки предохранителя, можно загнуть ему ножки. Иногда контакты в монтажном блоке могут расшататься

Реле проверяют только заменой на заведомо исправное

Если и это не помогло, то стоит обратить внимание на реле, которое входит в систему сигнализации. Ведь включённая сигнализация исключает возможность завести двигатель, блокируя цепь питания бензонасоса. Как можно увидеть, поиск неисправности, а также замена топливного насоса на автомобиле Нива Шевроле – не такая сложная затея, при необходимости это можно сделать даже в дороге

Как можно увидеть, поиск неисправности, а также замена топливного насоса на автомобиле Нива Шевроле – не такая сложная затея, при необходимости это можно сделать даже в дороге.

Бензонасос на Нива Шевроле имеет свой срок эксплуатации, так же как и другие детали в автомобиле. Если постоянно заправлять свою машину качественным топливом, то срок замены бензонасоса можно продлить. Обычно его рекомендуется менять после 20 000 километров пробега.

Характеристики двигателя ВАЗ-2123

Ниже приведены основные параметры рассматриваемого мотора:

• разновидность «движка» – бензиновый двигатель с четырьмя цилиндрами с электронным контролируемым впрыском топлива;
• показатель мощности – 80 л. с.;
• объем рабочий – 1690 куб. см;
• вместимость топливного резервуара – 58 л;
• скоростной порог – 140 км/ч;
• крутящий момент по максимуму – 127,5 Нм;
• расход бензина при смешанном режиме – 10-11 л/100 км;
• компрессия – 9,3;
• размер цилиндра в диаметре – 82 мм;
• число клапанов – 8 штук;
• масса – 127 кг.

Стоит отметить, что двигатель 2123 монтировался не только на «Шевроле», но и на модификациях ВАЗ-21213, ВАЗ-21214.

Признаки неисправности

Понять, что топливные трубки нуждаются в замене, довольно просто. Если при осмотре днища автомобиля видно, что металлические трубки проржавели, то их необходимо поменять. Также о повреждении магистралей свидетельствуют бензиновые подтеки, остающиеся на месте стоянки автомобиля. Еще один признак неисправности — запах бензина в салоне автомобиля.

Трубопроводы системы подачи бензина в цилиндры мотора могут иметь различные неисправности.

1. Самая распространенная поломка — ослабление или разрушение уплотнительных колец в местах соединения шлангов и трубопроводов. Уплотнительные кольца являются классическими расходниками, поэтому быстро выходят из строя.
2. Также может нарушиться целостность самих фиксаторов. В таком случае нарушение соединения приводит к утечке бензина.
3. Резиновые или нейлоновые шланги служат несколько лет. Прорыв шланга также приводит к нарушению целостности системы.
4. Стальные трубы подачи топлива могут служить много лет. Их основной враг ржавчина — под ее воздействием в трубопроводах могут образовываться течи.

Причинами износа соединительных элементов топливной системы являются воздействие ржавчины (актуально для магистральных бензопроводов), химическое или физическое воздействие либо банальный износ.
