Ремонт двигателя ваз 21213, 21214 (нива) (разборка и сборка двигателя)

Ремонтные размеры цилиндров и поршней мотора ВАЗ 21213 при проведении капитального ремонта

Ремонтный размер цилиндра, мм	Класс поршня и цилиндра	Диаметр поршня, мм	Диаметр цилиндра после расточки, мм	Диаметр цилиндра после хонингования, мм
1 ремонт
82,4	A	82,34-82,35	82,37-82,38	82,40-82,41
B	82,35-82,36	82,38-82,39	82,41-82,42
C	82,36-82,37	82,39-82,40	82,42-82,43
D	82,37-82,38	82,40-82,41	82,43-82,44
E	82,38-82,39	82,41-82,42	82,44-82,45
2 ремонт
82,8	A	82,74-82,75	82,77-82,78	82,80-82,81
B	82,75-82,76	82,78-82,79	82,81-82,82
C	82,76-82,77	82,79-82,80	82,82-82,83
D	82,77-82,78	82,80-82,81	82,83-82,84
E	82,78-82,79	82,81-82,82	82,84-82,85

А еще интересно: Двигатель от мерседеса на ниву – АвтоТоп

Причины выхода из строя прокладки ГБЦ

Трещина или прогар прокладки достаточно распространенное явление на Нива Шевроле. Автомобиль эксплуатируется в экстремальных условиях, двигатель на бездорожье работает на повышенных оборотах или с плохим охлаждением. Температура в камерах сгорания достигает 1000°C, поэтому появление малейшей трещины приводит к скорому прогару прокладки в этом месте.

Поврежденный узел легко вычислить по следующим симптомам:

• белый пар из выхлопной трубы машины (тосол попадает в цилиндры);
• падение уровня ОЖ в расширительном бачке;
• бурление тосола в расширительном бачке;
• появление эмульсии на масляном щупе и узлах ГРМ под клапанной крышкой;
• повышение уровня масла из-за попадания тосола в картер;
• подтеки масла из-под прокладки снаружи двигателя;
• двигатель начинает троить и работать с перебоями;
• низкая компрессия в цилиндрах.

Завод изготовитель не регламентирует замену прокладки на Шевроле Нива. Она рассчитана на весь срок службы мотора – 125 тыс. км. Эта деталь одноразовая и заменяется новой при каждом снятии головки блока. Демонтаж головки двигателя может понадобиться для ремонта клапанов и их седел, замене поршней, поршневых колец.

Работы по улучшению геометрии

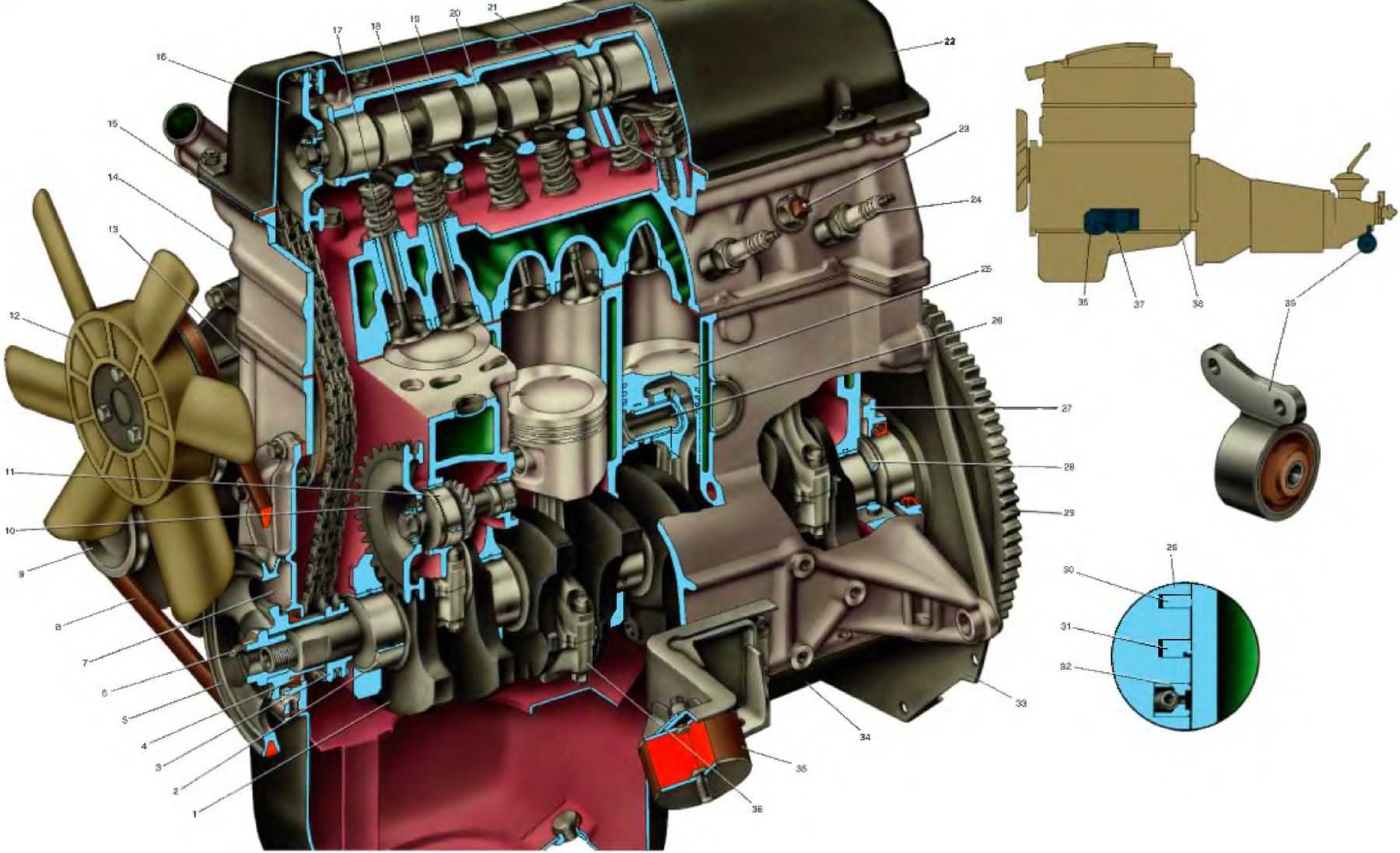

Четырехцилиндровый восьмиклапанный бензиновый двигатель ВАЗ 21213 имеет рабочий объем 1,7 литра. Мощность силового агрегата составляет 81 лошадиную силу при показателе крутящего момента в 125 Нм.

Использование многочисленных автоматических систем управления работой двигателя позволило не только изменить тяговые показатели этого мотора, но и значительно улучшило показатели топливной экономичности. Нива в загородном режиме потребляет при движении с крейсерской скоростью 8,3 литра бензина на 100 километров пробега.

Начиная с 2014 года покупателям предлагаются также Нивы с дизельным двигателем.

Двигатель на Ниву с верхним расположением распредвала оснащается цепным приводом, что позволяет существенным образом упростить сервисное обслуживание этого силового агрегата. Цепной привод не требует замены натяжителя и какой-либо регулировки в процессе эксплуатации мотора. Также отметим наличие гидрокомпенсаторов, что избавляет автовладельца от необходимости проведения процедуры по регулировке зазора клапанов. Все работы по сервисному обслуживанию этого мотора может выполнить сам автовладелец, без обращения в фирменные СТО.

А еще интересно: Замена масла в коробке передач нива шевроле

Из-за низких показателей КПД двигателя и малой износостойкости, механический тюнинг двигателя Нивы 4х4 является почти обязательным. Такие работы называются работами по изменению геометрии силовой установки. Начать дорабатывать силовую установку стоит с модернизации карбюратора. Делаем следующее:

1. Меняем жиклёры с показателем 1 кам на жиклёр с показателем 2 кам;
2. Обновляем носик ускорительного насоса.

Если вы являетесь обладателем инжекторной Нивы, то самостоятельная доработка инжектора недопустима. Только профессионал, обладающий знаниями в программном обеспечении, сможет выполнить такой тюнинг двигателя Нивы.

Малый показатель износостойкости и КПД двигателя внедорожника российского происхождения определяет то, что без механических доработок практически не обойтись. Подобные работы многие называют изменение геометрии.

У устанавливаемого двигателя внутреннего сгорания на рассматриваемый автомобиль можно доработать многие системы. Специалисты рекомендуют начать с модернизации карбюратора. Это связано с тем, что из-за применения несовершенной технологии производства его эффективность очень низкая. Модернизация проводится следующим образом:

1. Для начала рекомендуется провести замену жиклера. По заводу устанавливается вариант исполнения с показателем 1 кам, следует установить с 2 кам.
2. Следует обновить носит укорителя насоса.
3. Проводится счесывание всех острых углов, которые могут стать причиной завихрения воздушного потока.
4. Некоторые мастера проводят также зачистку доступных поверхностей, снижая их показатель шероховатости. За счет этого существенно снижается показатель КПД.

Врезка: Важно: Немаловажно провести чистку конструкции карбюратора от нагара и грязи. Для этого используется бензин или тряпка

Если грязь слишком сильно впилась в поверхность, то можно использовать специальные чистящие средства.

Производить чипование атмосферного двигателя специалисты не рекомендуют. Ещё увеличить мощность двигателя можно, если попробовать увеличить ход поршней. Этого можно достичь, если установить другой коленчатый вал, у которого ход составляет 84 мм, подойдёт от ВАЗ 2130

. Поршень диаметром 82 мм., но поршневой палец должен быть смещён на 2 мм. После этого рабочий объём станет уже равным 1,8 литра.

В дальнейшем, если расточить блок до 84 мм. при прежнем коленчатом валу, объём станет уже 1,9 литра. Но и это ещё не всё, в дальнейшем можно увеличить наполняемость рабочих цилиндров. Этого добиваются расточкой и установкой клапанов с увеличенным диаметром их тарелок. Такая операция довольно сложная и требующая специального оборудования. Также желательно использовать облегчённые шатуны и тогда можно иметь на выходе уже около 100 лошадок.

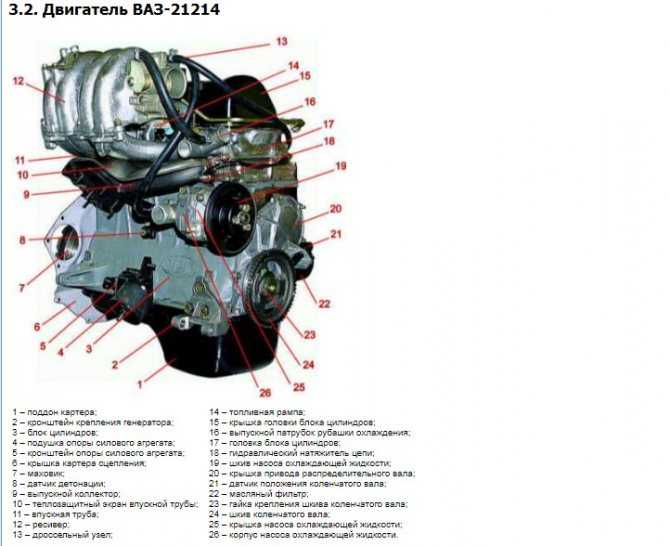

Слабые места двигателя ВАЗ 21214

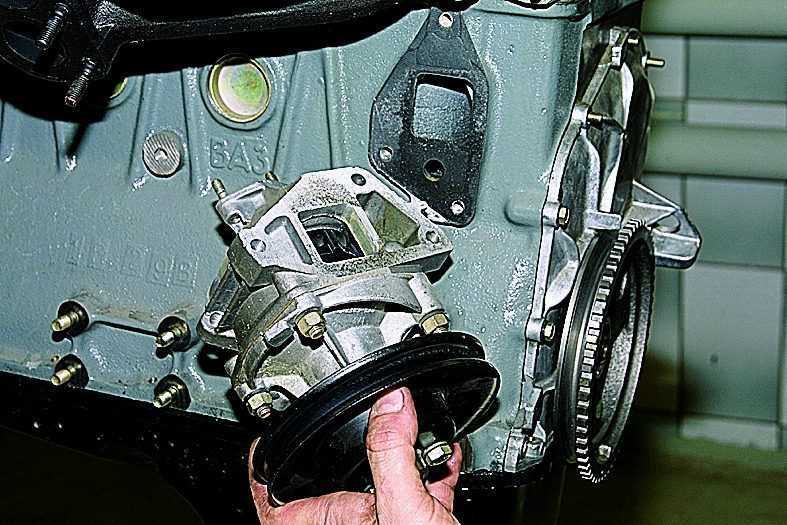

• Водяной насос;
• Сальники двигателя, МКПП и раздаточной коробки;
• Генератор;
• Стартер;
• МКПП;
• Прокладка крышки клапанов;
• Соединения патрубков системы охлаждения;
• Радиатор;
• Термостат;
• Расширительный бачок;
• Вакуумный усилитель тормозов.

Сальники в следствие низкого качества требуют более частой замены, чем это требуется согласно руководству по эксплуатации.

Генератор имеет высокую вероятность отказа. Как правило, он сгорает даже на новых авто не достигших пробега 4 000-10 000 км.

Стартер имеет низкий ресурс работы без ремонта.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Соединения патрубков системы охлаждения в местах установки хомутов не надежные и очень рано теряют герметичность, что чревато потерей тосола.

Радиатор течет. Проблема происходит по причине появления трещин в трубном пакете радиатора сопровождающихся потерей охлаждающей жидкости. Данный дефект принял массовый характер.

Термостат не обеспечивает тепловой режим охлаждающей жидкости системы охлаждения двигателя. Проявление данной проблемы не является исключением. Причина дефекта в отказе клапанного механизма внутри термостата. Для проверки исправной работы термостата достаточно после запуска мотора опустить ладонь на нижний (отводящий) шланг, по которому горячий тосол циркулирует в радиатор для охлаждения. При исправной работе термостата через некоторое время шланг должен стать горячим, если шланг остался холодным термостат подлежит замене.

Вакуумный усилитель тормозов (ВУТ). Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

• Вибрация на скорости 80-90 км;
• Ненадежность конструкции натяжителя ГРМ;
• Модуль зажигания;
• Шумит бензонасос;
• Низкий крутящий момент;
• Длинный ход рычага коробки передач;
• При порыве цепи ГРМ гнутся клапаны;
• Вибрация рычага переключения передач;
• Слабая динамика на трассе из-за недостаточной мощности.

Вывод.

PS. Уважаемые Нивоводы! Жду ваших комментариев, вопросов и отзывов по возникшим проблемам, слабым местам и недостаткам в процессе эксплуатации, обслуживании и ремонте движка ВАЗ 21213.

Таким образом получаются Г-образные сквозные каналы. После монтажей шпилек на заводе соединения, какое-то время остаются герметичными и проблема при приемке испытаний двигателей работниками ОТК не выявляется. После продажи у новых авто, имеющих небольшие пробеги, при резких торможениях по шпилькам начинает просачиваться масло на горячий впускной коллектор, да так, что дым от сгораемого коллекторе масла валит из-под крышки капота, соответственно, в салоне нечем дышать.

Эскиз к техническому заданию по устранению течи масла из-под шпилек выпускного коллектора.

1. Демонтировать крышку ГЦ;
2. Выкрутить две шпильки крепления корпуса подшипников (см. эскиз) и удалить из резьбовых отверстий масло;
3. Тщательно обезжирить отверстия и шпильку;
4. Нанести на нижние резьбы шпилек герметик УГ-10 или его аналоги;
5. Установить шпильки на место;
6. Затянуть гайки корпуса подшипников;
7. Осуществить монтаж крышки головки цилиндров;
8. Подождать не менее 30 минут для схватывания герметика.

А еще интересно: Какое масло лить в «Ниву»: виды, выбор, рейтинг лучших, качество и назначение масла

Разборка двигателя Нивы ВАЗ 21213 для ремонта

Ремонт (сборка) уставшего двигателя Нивы 21213 1700 куб. карбюратор. Экономичный вариант , с минимальным расходо.

Еще одной проблемой, причем практически не устраняемой, является перегрев двигателя. Причина этого – неудачная конструкция системы охлаждения, точнее системы обдува. Особенно это заметно на двигателях, которые прошли капремонт, так как из-за расточки цилиндров перегородка истончается и увеличивается теплообмен. Бороться с ней можно только модернизацией системы обдува и установкой либо дополнительного вентилятора, либо замены его на более производительный. Но не обращать внимания на эту проблему нельзя – чем чреват длительный перегрев двигателя, знают даже начинающие автомобилисты.

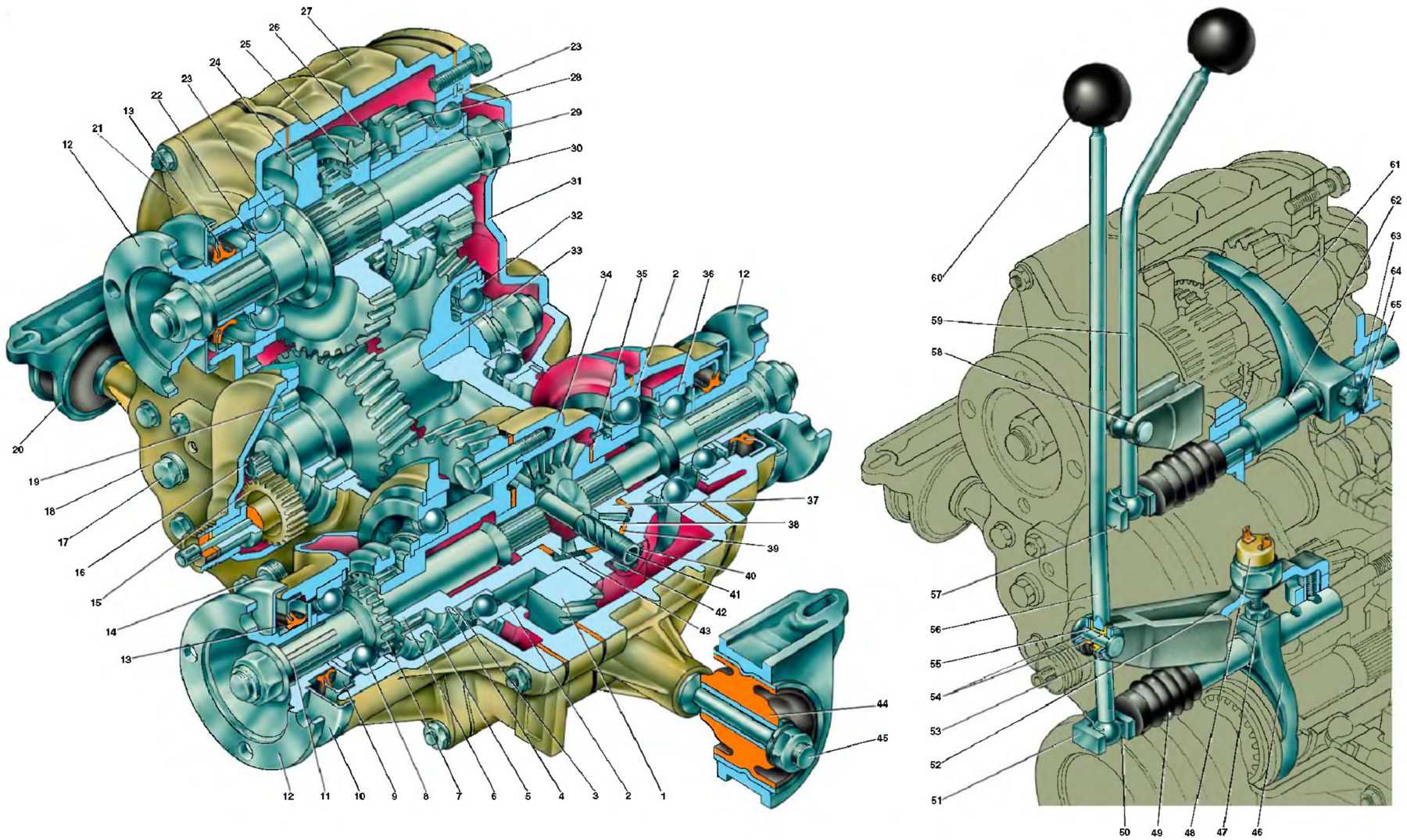

Вибрации и трансмиссия

Другой проблемой, в результате которой требуется ВАЗ 21213 ремонт, является вибрация. Ее причина – выход из строя одного из элементов трансмиссии. Тут причин может быть несколько:

• Нарушение центровки раздатки;
• Закисание крестовины карданного вала;
• Закусывание ШРУСа промвала;
• Износ эластичной муфты промвала;
• Выход из строя элементов подвески.

Пока все узлы трансмиссии и ходовой отрегулированы, вибрации незаметно. Но стоит хоть одной из деталей выйти из строя – это сразу чувствуется.

Кроме всего прочего, у ВАЗ-21213 характерная болезнь – это выход из строя шестерен пятой передачи. Дело в том, что эта коробка является модернизированной версией старой четырехступенчатой КПП. Здесь есть большая недоработка – непродуманная конструкция системы смазки приводит к масляному голоданию шестерен пятой передачи и они изнашивают гораздо быстрее, чем другие – буквально через 30-40 тысяч км пробега.

Есть шутка, что кузов «Нивы» ржаветь начинает еще до того, как она куплена. Это конечно преувеличение, но с антикоррозийной обработкой металла просто беда – он действительно очень быстро начинает ржаветь, особенно в тех местах, где происходит активный контакт с водой: пороги, задняя дверь, места крепления бамперов, крылья и так далее.

Чтобы по максимуму оттянуть появление дыр в кузове, необходимо каждый год производить антикоррозийную обработку. Учитывая, как у нас борются зимой с обледенением дорог, днище может выгнить буквально за год, если его не обработать.

Также внимательно следите за дренажными и вентиляционными отверстиями – если они забиваются, то внутри начинает скапливаться влага и конденсат.

Если вы можете делать ремонт ВАЗ 21213 своими руками, то усильте дополнительной металлической пластиной пол в том месте, где крепится раздатка – из-за повышенной вибрации этот участок подвержен повышенным нагрузкам и может попросту отвалиться.

Опубликовано 29 Августа 2016

жаль, что видео не полностью

Добрый день. Доводилось ли вам заниматься Окой и ее двухцилиндровым движком? (пол восьмого)

Сергей, добрый день, меня зовут Михаил, я собираю рядную дизельную шестерку по вашим советам. посадил колено тринадцать шеек. делал через портянки, сначала крутил за гайку храповика, дошел до шести портянок на коренных- закусило, одну убрал, оставил пять и по четыре поставил на шатунные.затем стал крутить за маховик двумя руками прихватывает, затем отпускает. если быстро руками перебирать маховик крутится нормально. если сравнивать с вашим видео про сборку двигателя нивы, то крутится либо также либо чуть легче. крутить ключом колено возможности нет не та конфигурация, только за маховик двумя руками. страгивается тяжеловато, но если быстро перебирать, то крутится легче. сижу и размышляю может убрать с коренных по одной портянки, пока не поздно, ведь потом добавится компрессия , переживаю, что стартер не сможет прокрутить. и второй на зеркале одного котла разбойники расточники каким то образом умудрились нанести маленькую риску. ногтем чувствуется насколько это критично? заметил её когда установил поршень, смотрю царапина по юбке пошла. плюнуть и так и оставить или же она кольца в одном месте сотрет? спасибо

Добрый день Сергей.Подскажите из за чего при нажатии на газ,авто едет но рывками,дергается,и это,то появляется,то исчезает? А когда просто стоит заведенная на тросик нажимаешь и нет ни провалов,ни дерганий..Может быть что то с электрикой? ваз 21083

покажите-расскажите как по вкладышам определить износ

Добрьій день подскажите как решить проблему таврией. На холостьіх работает нормально а в движении как прогреется до рабочей температурьі начинает дергатся и пропадает тяга до остановки и глохнет завожу трогаюсь 50м и начинаеться тоже самое. Поменял интегралку. датчик хола крьішку трамблера карбюратор в норме. в чем причина?

Работы с масляным насосом

Далее делаем следующее, чтобы убрать фаски на краях зубьев:

1. Спрессовываем, то есть снимаем, ведущие шестерни.
2. Торцуем одну из шестерён на 0,75 мм с каждой стороны.
3. Вторую шестерню обрезаем до 11,5 мм (после торцовки).
4. Повторяем операцию с остальными шестернями (ведомыми).

Приступаем к работе над корпусом. Для этого делаем следующее:

1. Освобождаем ось ведомой шестерни из корпуса.
2. Из ведущего валика формируем более длинную ось.
3. Вставляем полученную ось в корпус.
4. Узкую шестерню напрессовываем на второй ведущий валик.
5. Напрессовываем широкую шестерню.
6. Широкую ведомую шестерню фиксируем в корпусе.
7. Устанавливаем в корпус узкую шестерню.

А еще интересно: Двигатель 21214 Особенности характеристики и тюнинг

Такая последовательность позволит избежать проворота шестерней относительно друг друга. Можно усовершенствовать и маслоприемник Ваза, обрезав его на сантиметр снизу. После этого подгоняем торцевой зазор и соединяем всю конструкцию болтами.

Выявленные недостатки

Важно помнить, что даже при щадящем использовании автомобиля ГБЦ через какое-то время потребует ремонта. Как отзываются владельцы данной модели, при работе на бездорожье проблемы БЦ особенно актуальны. Отечественные «дороги» характеризуются нетарированными препятствиями, что дает серьезные нагрузки на авто и силовую

Отечественные «дороги» характеризуются нетарированными препятствиями, что дает серьезные нагрузки на авто и силовую

установку. Дополнительную проблему создает неразборчивость автолюбителей в качестве ГСМ.

Как было уже выше указано, новая ГБЦ требует внимательного осмотра перед установкой и практически всегда доработки. Чаще всего убирают заводские направляющие клапанов и ставят новые лучшего качества. Они запрессовываются в случайном направлении и не отличаются высоким качеством.

Также существует проблема с плоскостью блока. Через 15-25 тыс.км. очень часто пробивает прокладку с последующими неприятностями. Причина не в разных моделях болтов ГБЦ или качестве прокладки. Главная проблема в низком качестве обработки плоскости блока. Решается это подбором безусадочной прокладки и подходящих болтов (какой именно крепеж использовать – личное дело владельца). При обратной сборке блока цилиндров не стоит экспериментировать. Момент затяжки ГБЦ и порядок указан в заводском руководстве.

Chevrolet Niva | Снятие двигателя

Снятие двигателя

• Снимите капот (см. главу «Кузов»).

• Отсоедините от аккумуляторной батареи сначала провод массы, затем положительный провод.

• Поднимите автомобиль

• Отверните болты крепления брызговика под силовым агрегатом и снимите брызговик • Снимите коробку передач

• Если на автомобиле установлен гидроусилитель рулевого управления, снимите приводной ремень насоса усилителя, отверните крепления насоса и отведите насос в сторону вместе с присоединенными шлангами

Внимание: если шланги отсоединяются, после установки необходимо будет удалить воздух из гидравлической системы усилителя

• Если автомобиль оборудован кондиционером, отверните крепления компрессора кондиционера и отведите его в сторону вместе с присоединенными шлангами.

Внимание: ни в коем случае не открывайте рабочий контур системы кондиционирования, т.к. попадание на кожу хладагента, содержащего фреон, может вызвать обморожение. • Слейте охлаждающую жидкость

• Слейте охлаждающую жидкость.

• Отсоедините электрический разъем от датчика давления масла На рисунке показан датчик двигателя М20. расположенный под правой опорной балкой двигателя. В других двигателях он может располагаться на головке цилиндров или на корпусе масляного фильтра.

• Опустите автомобиль.

• Снимите вентилятор.

• Снимите радиатор.

Внимание: если шланги системы охлаждения крепятся зажимными хомутами, их необходимо срезать бокорезами и при установке шлангов заменить винтовыми

• Отсоедините трос привода дроссельной заслонки (1) от рычага управления дроссельной заслонкой. Для этого полностью откройте дроссельную заслонку, узкой отверткой вытолкните наконечник троса (3) из держателя. Сожмите выступы (2) держателя и вытолкните его из рычага управления дроссельной заслонкой. Выведите трос вниз через прорезь в рычаге.

• Если на автомобиле установлена автоматическая коробка передач, отсоедините от рычага дроссельной заслонки трос управления коробкой передач.

• Отверните кронштейн (указан стрелкой).

• Ослабьте хомут (1), выведите воздушный шланг из кронштейна (указан стрелкой) на корпусе воздухоочистителя и снимите.

• Разрежьте стяжки крепления шланга охлаждающей жидкости (2) к корпусу воздухоочистителя.

• Отсоедините разъем (3).

• Раскройте хомут (1) и отсоедините воздушный шланг.

• Снимите воздухоочиститель, ослабив гайки (2).

• Отсоедините шланг охлаждающей жидкости (1). Для этого ослабьте и сдвиньте назад хомут.

• Отсоедините топливные шланги (2) и (3), предварительно пометив их с помощью липкой ленты, чтобы не перепутать при установке. Для снятия шлангов необходимо раскрыть хомуты.

• Отсоедините разъем (1) от регулятора холостого хода.

• Снимите электрический провод из держателя (2).

• Отсоедините вакуумный шланг (3) усилителя тормозного привода.

• Снимите шланги отопителя (1) и (2). предварительно пометив их с помощью липкой ленты.

• Отсоедините вакуумный шланг (3).

• Отверните крепления трубки охлаждающей жидкости и снимите ее.

• Отсоедините от катушки зажигания провод высокого напряжения.

• Отсоедините шланги от масляного радиатора (если он установлен) и заглушите их подходящими пробками.

• Снимите с помощью отвертки крышку жгута проводов под распределителем и отведите жгут к левой стороне двигателя.

• Отсоедините провода от стартера.

• Отверните крепления задней крышки генератора, снимите крышку и отсоедините от генератора электрические провода с винтовыми зажимами.

• Отсоедините электрический разъем в задней части генератора.

• Отсоедините разъем датчика углового положения коленчатого вала в жгуте проводов, расположенном под впускной трубой.

• Отсоедините разъем датчика опознавания цилиндров, если он установлен.

• Отсоедините все разъемы в жгуте проводов под впускной трубой. Отсоедините вакуумный шланг, если он установлен.

• Отверните крепления жгута проводов под впускной трубой слева (указано стрелкой) и справа, снимите жгут с впускного коллектора и отведите в сторону.

• Отсоедините провод массы.

• Отверните крепления двигателя к правой опоре сверху и к левой — снизу.

• Закрепите цепи или тросы подъемника за проушины на двигателе (указана стрелкой). Приподнимите двигатель.

• Проверьте, все ли шланги и провода отсоединены от двигателя. Полностью снимите двигатель из моторного отсека.

Внимание: при снятии двигателя соблюдайте осторожность, чтобы не повредить кузов. automn.ru

automn.ru

Упорные полукольца.

упорные полукольца, производитель ДМР Напомню из теории одну цифру, которую должен знать каждый человек, собирающий двигатель. Допустимое осевое перемещение коленвала двигателя должно быть в поле допуска 0,06 – 0,26мм. Данные цифры взяты из немецкой литературы. АвтоТАЗ дает более широкие цифры, но мы будем равняться на лучшее. Собственно для этой регулировки и нужны упорные полукольца. В 2021г. завод ДМР наконец таки перешел на производство сталебронзовых полуколец. В прайс-листе полукольца представлены вместе, стандарт и ремонт. Цена за этот комплект невелика, но появляется возможность целых трех комбинаций установки. Моторная практика сервисов и мотористов показала правильность данного подхода.

Суть вопроса

серия стандарт и серия премиум Что из себя представляет вкладыш? По сути дела, это калиброванная по толщине лента, свернутая полукольцом. Размер подбирается таким образом, чтобы создать определенный зазор между шейкой коленвала, бугелями блока или нижней части шатунов. И никаких особых фокусов. В начале 2000 годов в Питер со своим семинаром приехали инженеры австрийской фирмы Miba. Это производитель хай-класса в области грузовых вкладышей. Тогда я впервые услышал слово «SPUTTER». Потом фирма Glyco начала делать линейки вкладышей с полимерным покрытием. На некоторые двигатели я увидел вкладыши с напылением. Прогресс в этой области идет полным ходом. Для отечественного автопрома об этих технологиях можно было только мечтать. Но я все-таки нашел вариант, который чуть лучше, чем стандарт. Наш , город Заволжье в Нижегородской области, делает две линейки вкладышей. Первая – это стандарт, вторая – премиум (о которой и пойдет речь).
