Принципиальные электросхемы, подключение устройств и распиновка разъёмов

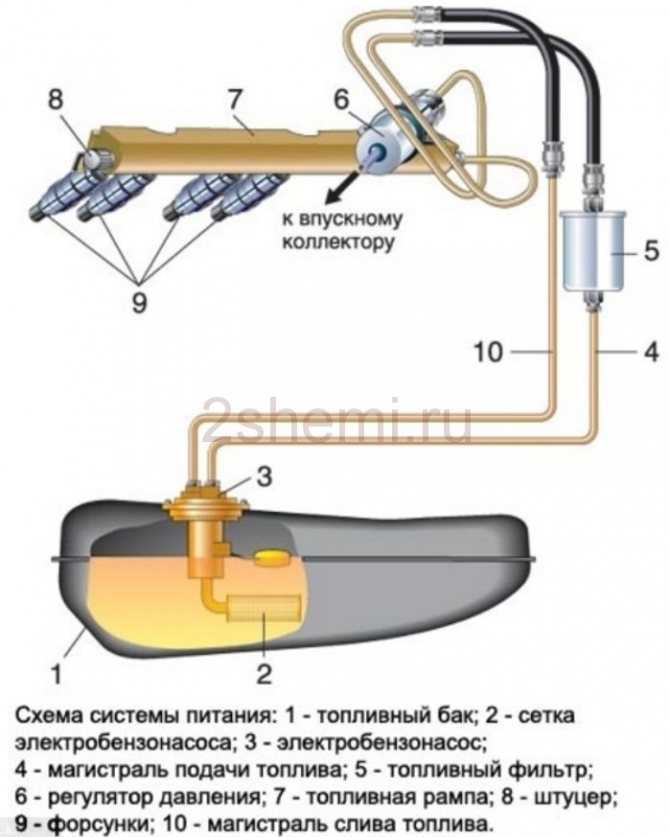

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Самостоятельная диагностика электронного блока управления двигателем

Электронный блок управления представляет собой один из основных компонентов автомобиля, поскольку он, по сути, является его «мозгами». Благодаря этому девайсу осуществляется множество различных процессов, обеспечивающих нормальную работу в целом, но как и любое другое устройство, ЭБУ может выйти из строя. Подробнее о том, как проверить ЭБУ на работоспособность и в каких случаях это необходимо — читайте ниже.

Распространенные неисправности ЭБУ и их причины

Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

Но это — только одна из самых распространенных причин, по факту их значительно больше:

Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.

В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

На приборной панели не горит значок Check Engine, появляющийся при определении неисправностей в работе двигателя. Либо же этот значок может мигать или появляться не сразу. Если индикатор мигает, необходимо удостовериться в том, что проблема заключается не в самой лампочке, после этого уже проверять сам блок.
При попытке подключить ЭБУ своими руками к диагностическому разъему сканер начал выдавать неверные данные, которые вызывают у вас сомнения. То есть информация может в корне отличаться от той, которая должна быть. Если нет связи с ЭБУ, то сканер может и вовсе не распознать это устройство.
Силовой агрегат автомобиль работает со сбоями, троит, может не заводиться или заводиться через раз, также он может даже дымиться. При этом никаких причин такому поведению, в том числе перегрева, нет.
Зажигание автомобиля стало работать с пропусками.
Вентилятор охлаждения двигателя может включаться произвольно, без команды блока управления.
В автомобиле начинают выходить из строя предохранительные элементы, при этом они перегорают неоднократно, а видимых причин тому нет. Если предохранители перегорают, это обычно связано с перенапряжением в бортовой сети или на определенном участке электроцепи, но диагностика не выявляет скачков напряжения.
С различных датчиков импульсы не поступают либо поступают, но нерегулярно.
Кроме того, еще одним симптомом может служить некорректная работа педали газа. Когда водитель жмет ан педаль, она может реагировать на нажатие с замедлением или очень туго. Такой признак является наиболее верным, особенно, если раньше педаль работала в нормальном режиме.
Также на корпусе устройства могут быть видны следы повреждений. Например, это могут быть выгоревшие контакты либо следы подгорания на проводах.
Еще один признак — отсутствие сигналов управления системой зажигания или топливным насосом, регулятором холостого хода и прочими устройствами, работу которых контролирует ЭБУ (автор видео о самостоятельной диагностике — Владимир Чумаков).

Признаки выхода из строя ЭБУ

Часто возникают ситуации, когда автовладельцы сталкиваются с необходимостью произвести ремонт блока управления двигателем. Проведение такого вида работ своими руками является возможным при наличии определенных квалификационных навыков.

Сбои в работе управляющего устройства происходят вследствие нарушения контактов с датчиками, производящими контроль за функционированием рабочих систем двигателя:

Антиблокировочная система (контроль торможения автомобиля).
Блок зажигания.
Контроллер инжектора.
Положение дроссельной заслонки.
Температурный режим двигателя.

Механические повреждения, попадание воды на детали микросхемы, неудавшиеся попытки отремонтировать устройство своими руками также приводят к поломке электронного блока управления.

Нарушение контакта с датчиками происходит вследствие отсутствия электричества, что свидетельствует о возникновении внутренней неисправности, нуждающейся в обязательном ремонте. Признаками отсутствия контакта могут быть следующие явления:

не поступают данные со сканера;
сообщения, содержат некорректные параметры;
контрольная лампочка «чек» не загорается при включении зажигания;
отсутствие информации о нестабильной работе двигателя.

Распиновка OBD 2

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Выводы и их назначение:

№	Цвет	Назначение
2	J1850 Шина +
4	Заземление кузова
5	Сигнальное заземление
6	Линия CAN-High, J-2284
7	К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10	J1850 Шина-
14	Линия CAN-Low, J-2284
15	L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16	Питание +12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Как работает ЭБУ?

В основе находится микропроцессор, который и отвечает за нормальное функционирование всех ключевых приборов. На автомобиле ВАЗ 2114 ЭБУ собирает данные с датчиков:

Скорости автомобиля.
Детонации.
Лямбда-зонда.
ДПКВ.
Расхода воздуха.
ДПДЗ.
Фаз впрыска топливовоздушной смеси.
Температуры ОЖ.

Это считывающие устройства, которые собирают информацию о работе двигателя внутреннего сгорания. А для чего же он ее собирает? Правильно, чтобы разделять и властвовать следующими исполнительными механизмами:

Системой топливоподачи (насос, форсунки).
Системой зажигания.
Адсорбером.
Вентиляцией.
Регулятором холостого хода (да, да, не датчик это, а исполнительное устройство, не нужно путать).
Автоматической диагностикой.

Структурная схема электронного блока управления на ВАЗ 2114 состоит из трех каскадов, в каждом из которых свои модули памяти:

Блок ОЗУ (оперативная память) – система, которая обладает кратковременной памятью. В ней хранится вся информация об ошибках, которые возникали в процессе работы при текущем запуске мотора. При отключении зажигания (и обесточивании ЭБУ) вся память очищается и заполняется вновь при следующем запуске.
ППЗУ – программируемое устройство постоянного запоминания. Это блок, в котором хранится топливная карта (прошивка) электронного блока управления. В нем же постоянно хранится информация о всех результатах калибровки систем. И самое главное – в этой памяти заложен алгоритм системы управления двигателем внутреннего сгорания. Память эта постоянная, не стирается даже при полном обесточивании бортовой сети. Именно этот блок программируют, когда совершают процедуру «прошивки» для улучшения характеристик автомобиля ВАЗ 2114.
И последний блок – ЭРПЗУ. Блок памяти необходим для обеспечения нормальной работы противоугонной системы на автомобиле. В нем хранятся пароли и кодировки. Запуск двигателя возможен только в том случае, если совпадут данные, которыми обменивается иммобилайзер с ЭРПЗУ.

Неисправности ЭБУ двигателя

Проблемы с блоком обычно принято делить на два типа:

Неудачное расположение ЭБУ на Ладе Калине часто приводило к попаданию в него тосола

Частые причины выхода из строя ЭБУ

В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

Сгоревший транзистор на контроллере Автэл М73

Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.

Признаки возможных проблем с ЭБУ

Слабых мест у блока двигателя достаточно, но также часто бывает, что проблема не в самом ЭБУ. Здесь поможет комплексная диагностика машины и проверка опытным автоэлектриком.

Что может указывать на неисправность блока двигателя:

Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

Как прошить ЭБУ ВАЗ 2110 своими руками

Для того, чтобы прошить ЭБУ ВАЗ 2110 вам потребуется выполнить следующий порядок действий:

Скачать и приобрести: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в моем случае winfe_1.13) Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin
Блок снять для удобства работы на столе.PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
Схема подключения к блоку ЭБУ
51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)
Для подключения можно приобрести такой разъем
Теперь когда всё подготовилиПереходим к программе winfe_1.13(программа работает как из по Win ХР так и из под Win 7)Открываем программуВыбираем Январь 7.2Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)Выставляем скорость 57600
Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

Проверка режима работы элемента.

Суть метода: Сравнивают значения токов и напряжений в схеме с предположительно правильными. Их можно найти в документации, рассчитать при моделировании, измерить при исследовании исправного блока. На основании этого делают заключение о исправности элемента.

Возможности метода:

Локализация неисправности с точностью до элемента.

Достоинства метода:

Точность

Недостатки метода:

Медленность
Требуется высокая квалификация исполнителя;

Применение метода:

Проверяют правильность логических уровней цифровых схем (соответствие стандартам, а также сравнивают с обычными, типичными уровнями);
проверяют падения напряжений на диодах, резисторах (сравнивают с расчетным или со значениями в исправном блоке);
Измеряют напряжения и токи в контрольных точках.

ЭБУ на Калине залило тосолом – что делать?

После того как залитый тосолом блок оказался снят, следует провести его первоначальный осмотр. Для этих целей необходимо при помощи отвертки «звездочка» снять 4 винтика. Затем следует не спеша вынуть плату управления для проведения визуального осмотра. Наиболее распространенной поломкой является перегорание выходного ключа управления катушки зажигания. В таком случае ремонт не сможет помочь.

В результате подобной неисправности Лада Калина начинает работать только на 2 цилиндрах, а иногда вообще отказывается заводиться. Справиться с подобной проблемой можно в условиях стационарной мастерской. Там осуществят снятие поврежденного элемента, выполнят его промывку и сушку. На втором месте по частоте находится выгорание платы. Обнаружить подобный дефект несложно: характерное почернение платы не оставит сомнений.

Можно ли починить в таком случае блок ЭБУ? Ответ на этот вопрос могут дать только в сервисном центре, однако опыт показывает, что ремонт здесь не поможет. Необходима полная замена. Случается так, что иногда схема мозгов оказывается поврежденной в легкой степени. Если это произошло, тогда автовладелец может легко отделаться. Для восстановления работоспособности автомобиля понадобится небольшой ремонт:

протереть блок при помощи сухой ветоши;
промыть многократно WD-40 и продуть его при помощи компрессора;
промыть несколько раз в спирте и опять продуть компрессором;
хорошо просушить, иначе Лада Калина не двинется с места;
сушка занимает не менее 1-2 часов.

Основные поломки ЭУР

Опытные водители и владельцы «Приор» могут наблюдать следующую тенденцию – поломки случаются в одних и тех же деталях, слабых местах системы. Почему же так происходит?

Первое, на что нужно обратить внимание – работа электроусилителя руля. После того, как произведено полноценное отключение системы, на бортовом компьютере должен появиться код – он сообщает о причине поломки. Каждый код имеет свою расшифровку

Однако очень часто реальную причину прекращения функционирования усилителя удается определить только после того, как проведется полноценная диагностика. Для того, чтобы узнать о природе поломки электроусилителя руля лада приора, делается следующее:

Каждый код имеет свою расшифровку. Однако очень часто реальную причину прекращения функционирования усилителя удается определить только после того, как проведется полноценная диагностика. Для того, чтобы узнать о природе поломки электроусилителя руля лада приора, делается следующее:

Выключается двигатель и пару раз проворачивается руль.
Включается мотор и «баранка» проворачивается несколько раз.

Отсутствие изменений в приложенных усилиях — верный показатель отключения ЭУР.

Ездить вполне возможно и с отключенной системой, однако делать это не рекомендуется. Очень трудно разобраться в особенностях управления с наличием электроусилителя и без него. Поэтому лучше выполнить диагностику. Она поможет определить, какой из компонентов вышел из строя, можно ли его починить или лучше заменить на новый.

Иногда можно наблюдать следующую ситуацию: спидометр одновременно с датчиком перестают функционировать. Возникает это чаще всего из-за неисправности датчика скорости. Датчик предоставляет данные БУ, а тот обрабатывает информацию на спидометре и определяет подачу нужного объема усилия.

Если причина поломки именно в датчике, решение проблемы простое. Достаточно проверить качество проводов и при необходимости сделать замену на новые. Если провода исправны, рекомендуется заменить сам датчик.

Остановка деятельности электроусилителя руля может произойти и из-за недостаточного напряжения. Возникает это в связи с нарушениями изоляции проводов — могут случаться короткие замыкания. По этой же причине перестает работать генератор. Датчик имеет огромной количество проводов, которые со временем могут запылиться или засориться. В таком случае нужно разбирать его, проводить «генеральную уборку».

Процесс извлечения предохранителя

Если во время ровного и плавного движения вперед автомобиль резко поворачивает в сторону, рекомендуется провести внеплановую диагностику. Ведь такое непредсказуемое поведение электроусилителя руля Приора не обойдется без аварийных ситуаций. Припаркуйтесь и отключите узел: отсоедините предохранитель для прекращения подачи напряжения на усилитель.

Для извлечения предохранителя нужно провести следующие действия:

находим крышку монтажного блока, локализация — возле левой ноги водителя;
совершаем проворот фиксаторов;
отключаем сцепление;
находим блок, в котором расположен предохранитель;
извлекаем его.

Неисправность авто говорит о проблемах ЭУР. Причин для этого может быть много, поломка одной детали или нескольких. Чтобы максимально точно определить причину, обратитесь за специализированной диагностикой. А уже заменить или отремонтировать испортившеюся деталь можно и самостоятельно.

Процесс изъятия электроусилителя

Если принято решение заменить на автомобиле приора электроусилитель руля или убедиться в рабочем состоянии отдельных его деталей, извлекать агрегат нужно полностью. Для этого понадобятся:

зубило;
головка на 8 или на 13;
удлинитель;
трещотка.

Процесс извлечение ЭУР простой и быстрый. Процесс длительный: нужно снять руль управления, взяться за подушку безопасности, затем снять кожух и последнее – замок зажигания. После всего этого можно доставать электроусилитель.

Что показывает компьютерная диагностика? Устройство ЭБУ

Помните, что такое карбюратор и трамблёр? Там механика управляла механикой. Почти никакой обратной связи не было, а диагностика возможна была только при проверке содержания СО2 в выхлопных газах (или вообще газо-анализе). Чтобы выставить зажигание, нужно было крутить трамблёр и проверять стробоскопом, достигнут ли заданный угол.

Теперь электроника управляет механикой. В широких диапазонах, точно, с множеством обратных связей для точной подстройки. Она не только управляет, а ещё и проверяет состояние механики и коммутации. Заодно, электроника проверяет и саму себя, и ведёт историю происходящих событий.

Неисправности центрального блока кузовной электроники ЦБКЭ

Блок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения множества функций.

Это управление лампами наружного и внутреннего освещения, замками дверей, стеклоочистители, тревожная сигнализация, обогрев сидений, электроприводы зеркал и т.д. Устанавливаются на автомобили Приора, Калина, Гранта.

Не работают повороты на Приоре, постоянно горит правые поворотники на Калине, Приоре, Гранте. По таким вопросам постоянно звонят владельцы нам по телефону. Блок кузовной электроники современных автомобилей Автоваза, не выдерживает проверки временем.

Основные признаки неисправного ЭБУ автомобилей ВАЗ:

не работают поворотники;
одна сторона указателей поворота постоянно горит;
не работает функция открывания багажника;
нет управления одной или несколькими функциями;
не работают все функции блока, на диагностику не выходит.

«Блок комфорта»

на автомобилях ВАЗ не редко выходит из строя. Проблемы с этим блоком распространенные, а замена блока не всегда дешевое занятие. Новый блок стоит 6-7 т.р. плюс 1,5руб. замена блока. Можно найти конечно и б/у вариант, но на это уйдет не мало времени.

Мы предлагаем оперативный ремонт

«блока комфорта».

Замена контроллера (ЭБУ) и его перенос на калине

Добро пожаловать! Контроллер – в народе его просто называют мозги, а по научному кратко ЭБУ, то есть Электронный Блок Управления двигателем, он выполняет все электронные функции в автомобиле, начиная от показаний приборов (Благодаря нему вы понимаете сколько оборотов даёт в двигатель в тот или иной момент, а так же скорость понимаете, вить это только с помощью него она узнаётся, но и самого датчика который эту информацию на контроллер передаёт) и заканчивая самой работой двигателя и поэтому если он выходит из строя, то все приборы первым делом перестают давать показания вам и машина тоже заводиться не будет, но поменяв его на новый, машина снова вернётся к жизни и будет ездить как ни в чём не бывало, но и менять его лучше всего на точно такой же какой стоял ранее, просто все контроллеры настроены под определённые датчики и под определённые двигатели, но всё же если захотеть то можно поставить другого образца, но проследить нужно за тем чтобы разъём под колодку проводов в нём был точно такой же как и на старом и желательно чтобы одинаковые размеры имел, кроме того либо калибровать онлайн его придётся, либо же залить уже готовую программу (На ваше усмотрение и по вашим денежным возможностям), в народе калибровку ещё прошивкой называют чтобы вы сразу поняли о чём идёт речь.

Примечание! Чтобы провести работу по замене контроллера на автомобиле, запастись нужно будет: Отвёртками, а если быть более точнее то понадобиться крестообразная отвёртка которой винт крепления правой облицовки вывернуть нужно будет, а так же гаечный ключ понадобиться которым клемму минус с аккумулятора можно будет скинуть!

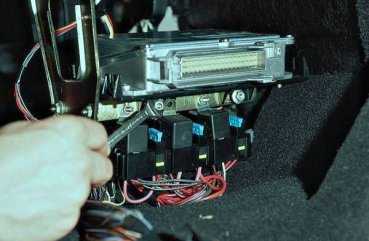

Где находится контроллер (ЭБУ)? На всех автомобилях он по разному установлен и даже на машинах Калина в зависимости от года выпуска может стоять в разных местах, вот к примеру на Калинах 2 (Мы такие в этой статье не рассматриваем) он стоит под ковролином и в отличие от первой Калины, совершенно в другом месте, на первых Калинах к сожалению контроллер так плохо расположен что при выходе из строя краника печки (Когда он течь начинает) его начинает заливать, в связи с этим вся электроника у него быстро гибнет и поэтому за очень короткое время контроллер приходит в негодность и подлежит замене, для наглядности где он расположен на первых Калинах, вы можете увидеть на фото ниже, стрелкой указана правая облицовка тоннеля пола и если её снять то контроллер перед глазами у вас будет.

Примечание! Дадим совет, при покупки первой Калины рекомендуем вам первым же делом заняться контроллер, а именно перенести его из того места в другое, а то если его начнёт заливать краник печки, то вам на новый деньги придётся где то искать, а новый контроллер стоит не малых денег и поэтому нужно беречь тот который есть, чтобы его заменять не пришлось на новый (В этой статье мы ещё затронем тему насчёт переноса данной детали, поэтому внимательней всё читайте)!

Когда нужно менять контроллер (ЭБУ)? На самом деле сломанный контроллер встретить не так то и легко, потому что они действительно практически всю жизнь живут пока сам автомобиль ездит, но он всё же может либо сгореть или либо из-за неудачного месторасположения его вообще залить водой, охлаждающей жидкостью и т.д., может, как и с первыми Калинами это случается (На них контроллер очень неудачно расположен с завода), симптомами его выхождения из строя являются пропадание связи с ЭБУ (То есть вы подключаетесь к нему и компьютер его просто не видит), а так же неправильная работа двигателя, к неправильной работе относиться троение двигателя, пропуски в системе зажигания, неверная работа топливных форсунок (Они могут либо лить и заливать двигатель в связи с этим будут, либо же просто отключаться и работать не будут) и ещё машина может не заводиться, но после появления этих симптомов на ЭБУ нужно думать в последнюю очередь особенно если она у вас перенесена в место где нет влаги, просто как мы уже сказали данные блоки управления вечны и практически никогда не выходят из строя.

Примечание! Самый лучший способ понять работает ли блок управления или же вышел из строя, так это поставить от заведомо исправного автомобиля точно такой же блок, просто на вид к сожалению определить его состояние очень трудно, кроме того блок даже и на связь может выходить и показывать что в автомобиле нет никаких ошибок, хотя сам машину заводить он не будет или же будет, но автомобиль будет работать неправильно и не развивать весь свой потенциал и мощность!

Система управления двигателем

Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя. Система является одним из основных электронных компонентов электрооборудования автомобиля.

Генератором развития систем управления двигателем в мире является немецкая фирма Bosch. Технический прогресс в области электроники, жесткие нормы экологической безопасности обусловливают неуклонный рост числа подконтрольных систем двигателя.

Свою историю система управления двигателем ведет от объединенной системы впрыска и зажигания. Современная система управления двигателем объединяет значительно больше систем и устройств. Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся: топливная система, система впуска, выпускная система, система охлаждения, система рециркуляции отработавших газов, система улавливания паров бензина, вакуумный усилитель тормозов.

Термином «система управления двигателем» обычно называют систему управления бензиновым двигателем. В дизельном двигателе аналогичная система называется система управления дизелем.

Система управления двигателем включает входные датчики, электронный блок управления и исполнительные устройства систем двигателя.

Входные датчики измеряют конкретные параметры работы двигателя и преобразуют их в электрические сигналы. Информация, получаемая от датчиков, является основой управления двигателем. Количество и номенклатура датчиков определяется видом и модификацией системы управления. Например, в системе управления двигателем Motronic-MED применяются следующие входные датчики: давления топлива в контуре низкого давления, давления топлива, частоты вращения коленчатого вала, Холла, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Каждый из датчиков используется в интересах одной или нескольких систем двигателя.

Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе электронный блок управления взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.

Исполнительные устройства входят в состав конкретных систем двигателя и обеспечивают их работу. Исполнительными устройствами топливной системы являются электрический топливный насос и перепускной клапан. В системе впрыска управляемыми элементами являются форсунки и клапан регулирования давления. Работа системы впуска управляется с помощью привода дроссельной заслонки и привода впускных заслонок.

Катушки зажигания являются исполнительными устройствами системы зажигания. Система охлаждения современного автомобиля также имеет ряд компонентов, управляемых электроникой: термостат (на некоторых моделях двигателей), реле дополнительного насоса охлаждающей жидкости, блок управления вентилятора радиатора, реле охлаждения двигателя после остановки.

В выпускной системе осуществляется принудительный подогрев кислородных датчиков и датчика оксидов азота, необходимый для их эффективной работы. Исполнительными устройствами системы рециркуляции отработавших газов являются электромагнитный клапан управления подачей вторичного воздуха, а также электродвигатель насоса вторичного воздуха. Управление системой улавливания паров бензина производится с помощью электромагнитного клапан продувки адсорбера.

Принцип работы системы управления двигателем основан на комплексном управлении величиной крутящего момента двигателя. Другими словами, система управления двигателем приводит величину крутящего момента в соответствия с конкретным режимом работы двигателя. Система различает следующие режимы работы двигателя:

запуск;
прогрев;
холостой ход;
движение;
переключение передач;
торможение;
работа системы кондиционирования.

Изменение величины крутящего момента производиться двумя способами — путем регулирования наполнения цилиндров воздухом и регулированием угла опережения зажигания.

Источник

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

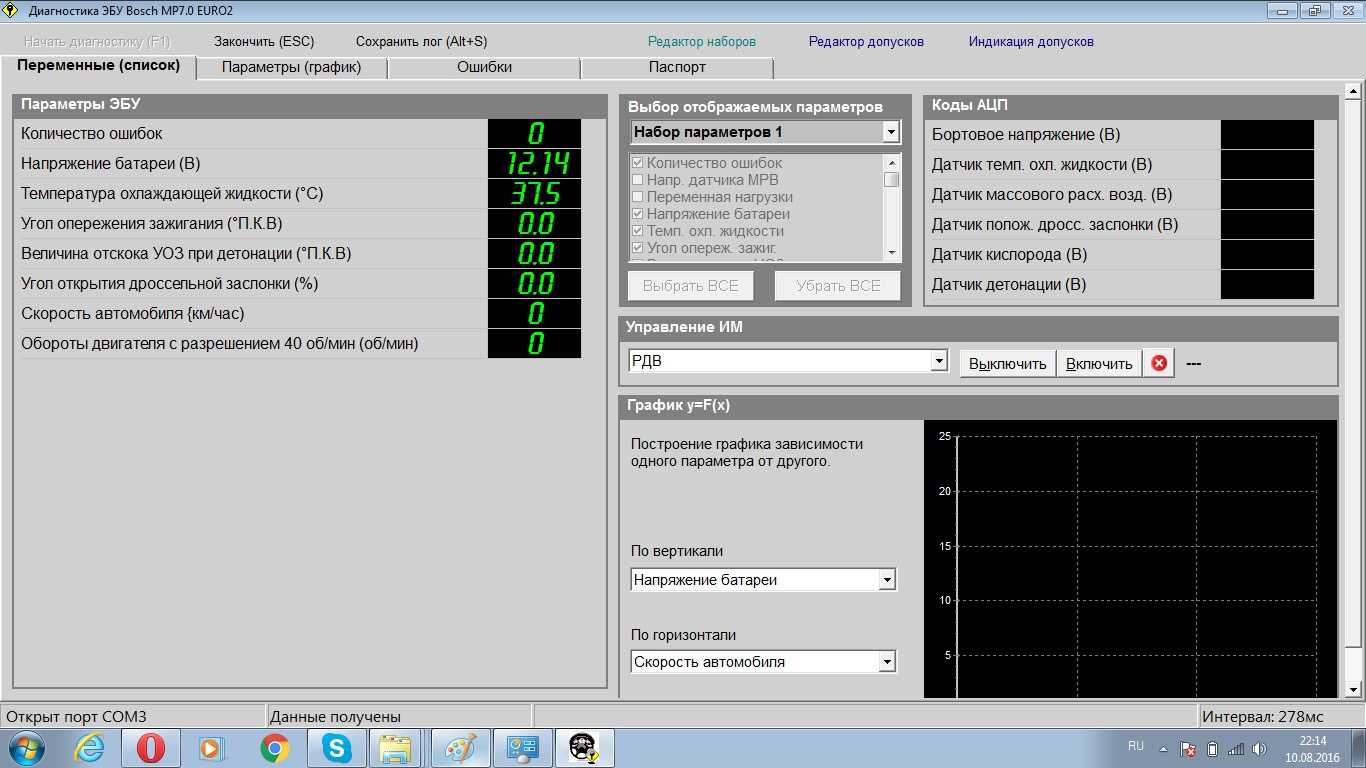

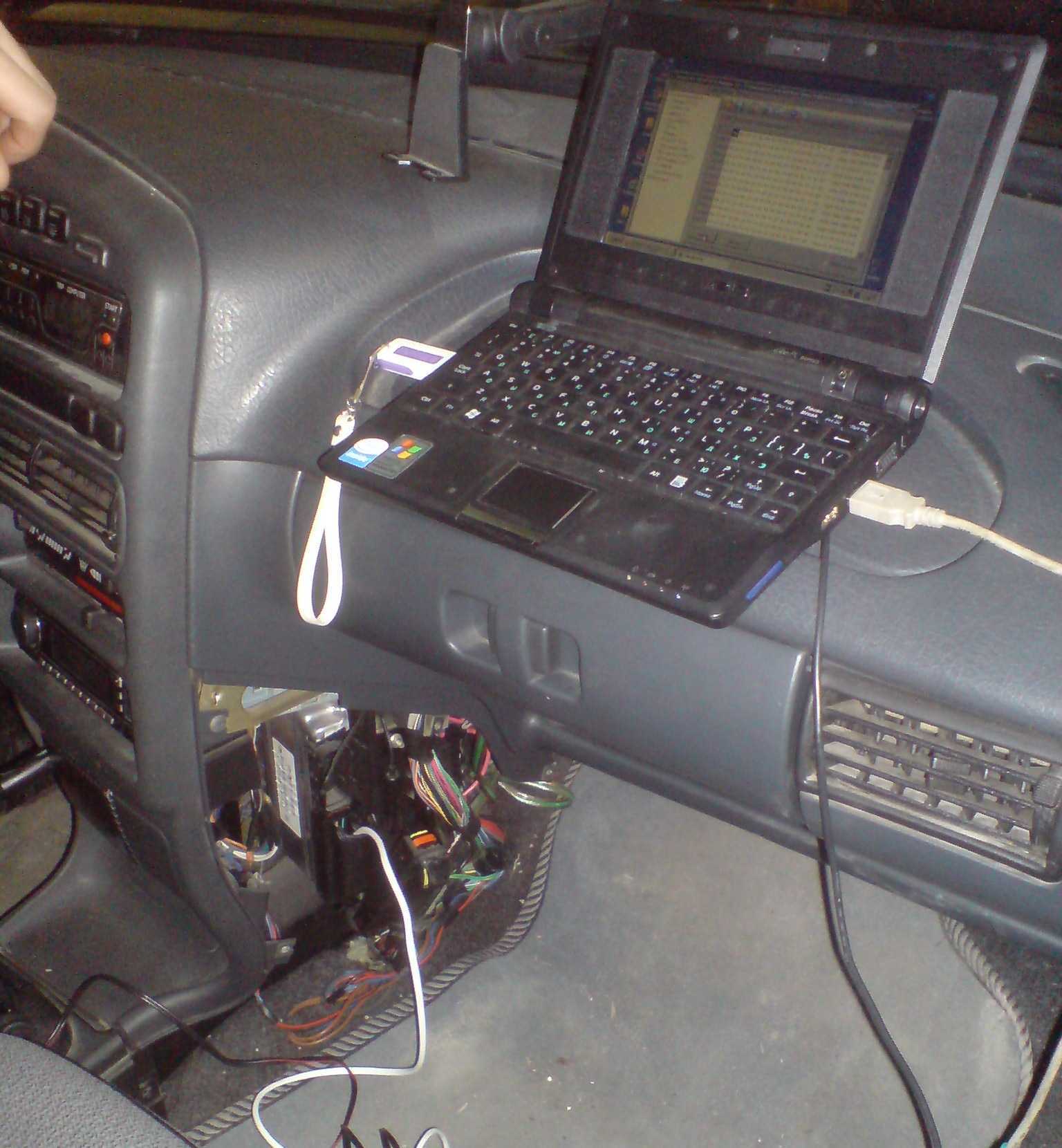

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере. Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту. Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру. Проверьте качество подключения и соединения кабеля с блоком и ноутбуком. Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства

На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр

Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ)

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.
