Предохранители и реле lada kalina 2

Подключение системы бесключевого доступа

Подготовка

Чтобы получить полностью рабочий бесключевой доступ необходимо осуществить правильное подключение всех элементов. Но любое стоящее дело начинается с подготовки. Для начала проверьте, есть ли у вас в наличии всё необходимое:

• Система Keyless Start.
• Рабочая проводка в салоне автомобиля. Проверка осуществляется по жгутам, входящим в дверь (два приходит, один выходит).
• Наличие средств, требующихся на покупку повреждённых элементов бортовой системы (если такие есть).

С этим небольшим комплектом вы можете смело приступать к подключению устройства беспроводного доступа.

Тонкости работы с двойной блокировкой дверей

Даже если монтаж осуществляется на дверь с двойной блокировкой, то замки всё равно состоят из двух элементов: самого механизма и привода. Соленоид от Keyless Entry нужно подсоединить именно к механизму.

Для подключения замков к бесключевому доступу можно использовать любой из приводов на ваш выбор. Если же двойной блокировки нет, но у замков есть, то необходимо зайти в конфигурации и сделать соответствующие настройки.

Установка и подключение

Процесс установки бесключевого доступа начинается с полного разбора двери. Для большего удобства лучше заранее извлечь сидения из салона. Они вам могут сильно помешать вовремя работы.

Через передние двери нужно протянуть провода к ручкам и вставить в них датчики. Для этого понадобится извлечь заглушку. Только когда вы это сделаете, появится возможность осуществить подключение кабелей. Подробную схему дверной конструкции вы можете увидеть на картинке снизу.

Также при подключении беспроводного доступа не стоит забывать про блок комфорта. Для этого понадобится протянуть провода в багажник и подключить их. К сожалению, без демонтажа задних сидений в этом случае обойтись не получится.

Как исправить заедающие кнопки стеклоподъемника на Приоре

Если кнопки стеклоподъемника работают через раз или заедают, но в данный момент нет возможности приобрести новый блок управления, можно устранить проблему следующим образом:

1. Извлекаем блок управления. Для этого нужно аккуратно отщелкнуть 6 пластиковых клипс на корпусе декоративной крышки;
2. Разбираем блок. Для этого также необходимо отщелкнуть 6 клипс на корпусе самого блока;
3. Вынимаем плату управления, очищаем от любых загрязнений;
4. Снимаем сами кнопки, аккуратно отогнув боковые крепления отверткой;
5. Удаляем всю грязь и выработку с дорожек при помощи спирта и ваты;
6. Смазываем рабочую часть кнопки силиконовой смазкой (это делать не обязательно, но так ход кнопки будет более плавным);
7. Собираем все в обратной последовательности.

Замена кнопки стеклоподъемника Рено Логан и Меган

ВИДЕО ОБЗОР » alt=»»>

Заменить блок кнопок стеклоподъемников на автомобилях Рено Логан, Меган также можно самостоятельно.

1. Все, что для этого потребуется — это плоская отвертка с широким плоским шлицем и тканевая салфетка или платок.
2. Чтобы извлечь блок управления, достаточно аккуратно подцепить его отверткой и постепенно вытянуть из посадочного места. Чтобы во время демонтажа случайно не повредить обшивку рекомендуется обернуть отвертку тонкой тканью.
3. Далее нужно отсоединить клеммы с проводами, проследив, чтобы они не провалились внутрь обшивки. Затем нужно подсоединить новый блок и установить кнопки на место.

Подключение сигналки к ЦЗ

Вот мы и добрались до самого интересного. Контакты реле сигналки нужно подключать в разрыв коричневого провода (см. схему в главе 1). Причём это потребуется вне зависимости от комплектации. Силовые кабели, как ни странно, нам не понадобятся вовсе. А задача сейчас выглядит так: нужен двухпроводной сигнальный шлейф, включенный в разрыв коричневого шнура.

Подготовка к подключению, завершение

Мораль тут следующая:

1. Если БУ ЦЗ снять удалось, подключите шлейф в разрыв провода, соединённого с контактом «7» БУБД;
2. Если вы сняли обшивку двери, то тяните шлейф из неё (от места разрыва коричневого шнура).

Понятно, что вторая сторона шлейфа должна дотягиваться до разъёма реле вашей сигнализации.

Вариант для комплектации «Люкс»

Итак, здесь подразумевается, что на подлокотнике в салоне установлена кнопка, позволяющая блокировать замки. От одного из контактов кнопки, на который при нажатии подаётся «плюс», нужно протянуть шнур к блоку сигналки. Больше ничего не потребуется, а подключить сигнализацию вы сможете по следующей схеме:

Схема для комплектации «Люкс»

Согласно отзывам, данный вариант является подходящим, если речь идёт именно о «люксовой» комплектации. Кстати, резистор можно включать в разрыв провода, обозначенного у нас, как «синий» (общие контакты тогда соединяют перемычкой).

Каждый шнур, прокладываемый заново, не должен касаться металлических поверхностей. Иначе, в местах касания провод защищают трубкой, выдерживающей температуру 250 градусов. Именно так можно обезопасить себя от непредвиденных последствий.

Вариант для комплектации «Норма»

Допустим, в салоне нет кнопки, позволяющей выполнить экстренное закрывание. Тогда подключать сигналку к ЦЗ нужно по следующей схеме:

Схема для комплектации «Норма»

Как видим, никаких резисторов в отличие от первого варианта здесь нет, а положительное напряжение не используется вовсе. Зато, в люксовой комплектации не будет наблюдаться эффект, который характерен для данной схемы:

• Выполняем закрывание с брелока – запираются все замки;
• Пытаемся открыть замки с брелока – отпирается только водительский замок.

Если вас устраивает подобное свойство, пробуйте реализовать схему на практике. А другие варианты, более совершенные, выглядят на порядок сложнее.

Прочитайте то, что сказано о безопасности монтажа в предыдущей главе. Не пренебрегайте советом об отключении минусовой клеммы. Мы работаем только с сигнальными цепями, поэтому ничего не выйдет из строя даже при ошибочном подключении. Тем не менее старайтесь не перепутать реле запирания и открывания, которые находятся в блоке сигнализации. Этот блок обычно снабжается 6-контактым разъёмом (подробности есть в инструкции изготовителя сигналки).

Шаги от «Нормы» к «Люксу». Часть 1. — Лада Калина Седан, 1.6 л., 2006 года на DRIVE2

Доброго времени суток ДРузья.

Началось всё с того, что я сломал пассажирское зеркало заднего вида. А так как они мне никогда не нравились, то это отличный повод для Тюнинга))

Зеркала выбрал от Гранты Лифтбэк, с электроприводом, обогревом, подворотниками.

Зеркала.

Для подключения электропривода решил использовать блок управления ЭСП от Калины Люкс

Блок управления ЭСП

Знаю, что лишний геморрой, и что можно было сделать проще. НО! Я хочу сделать всё хорошо, как можно ближе к штатному! ну и задние стеклоподъемники планируются в ближайшее время! Но как оказалось, данный блок общается с блоком комфорта по одному проводу, что не поддерживается блоком комфорта от Нормы. Решил заменить блок от нормы, на блок от Люкса. Разъёмы у них разные, значит придётся перераспределять контакты. Почитав интернет нашёл вот такие схемы.

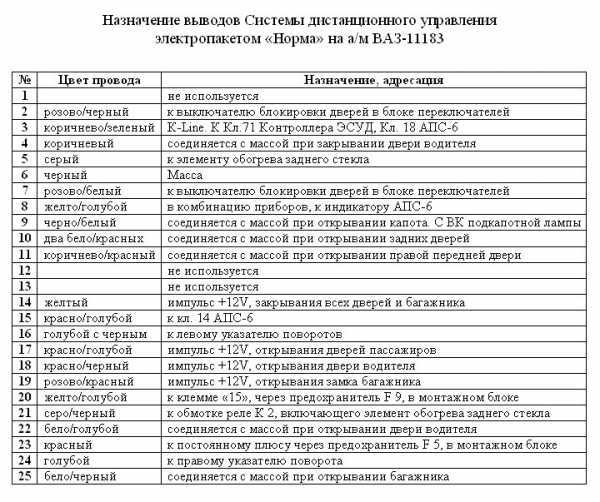

Схема Блока комфорта Нормы

Полный размер

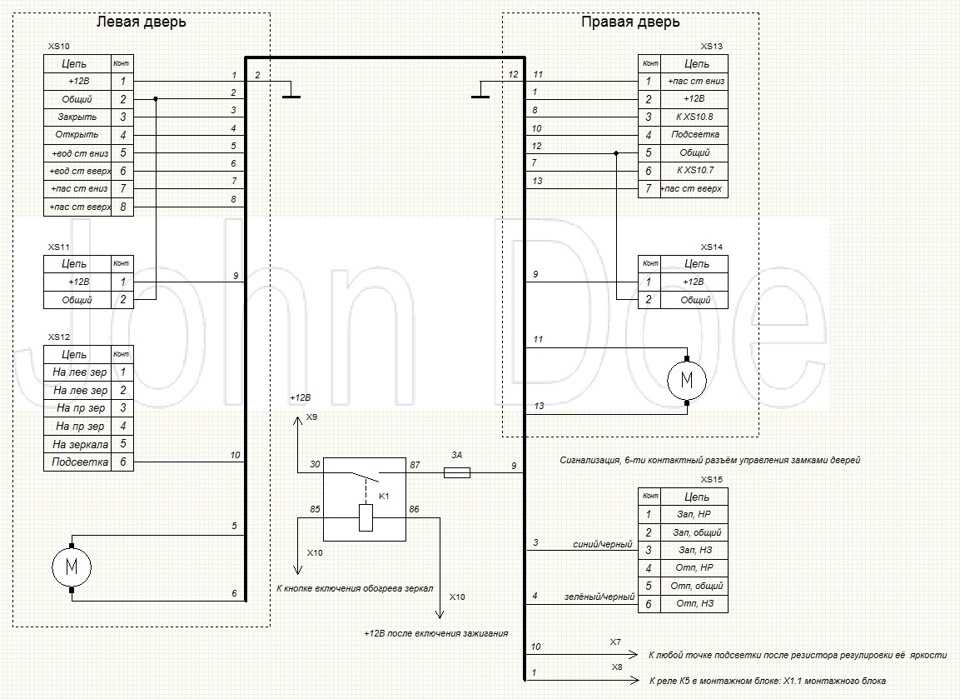

Схема Блока комфорта Люкса

ХР1 1-ый — ? — Новый — К двигателю ЭСП передней-правой двери. 2-ой — ? — Новый — +/- во все двери. 3-ий — Желтый — с 14-ого контакта — К двигателям закрытия всех дверей (во все двери). 4-ый — Оранжево-Черный — Новый — к двигателю ЭСП задней-правой двери. — Временно не надо. 5-ый — Красно-Голубой — с 17-ого контакта — открытие пассажирских дверей. 6-ый — Черный — с 6-ого контакта — К Массе. 7-ый — ? — Новый — к двигателю ЭСП задней-левой двери. — Временно не надо. 8-ый — Голубой — с 24-ого контакта — Управление поворотниками правого борта. 9-ый — Красный — с 23-ого контакта — к клемме 30 (+12В?) 10-ый — Резерв 11-ый — ? — Новый — +/- в водительскую и заднюю левую дверь и багажник. 12-ый — Черный — провод с 6-ого контакта — К Массе. 13-ый — Зеленый-черный — Новый — подключить к двигателю ЭСП передней-левой двери. 14-ый — Голубой-Черный — с 16-ого контакта — Управление поворотниками левого борта. 15-ый — Красный — с 23-ого контакта — к клемме 30 (+12В?)

ХР2 1-ый — Розово-Красный — с 19 контакта — к двигателю открытия багажника. 2-ой — Резерв 3-ий — ? — Новый — К кнопке стеклоподъемников Задней-Правой двери. — Временно не надо. 4-ый — Белый-Черный — с 25-ого контакта — Концевик открытия багажника. 5-ый — ? — Новый — Зеркало пассажира вверх-вниз. 6-ый — Красно-черный — с 18-ого контакта — Открытие двери водителя. 7-ый — Коричнево-Красный — с 11-ого контакта — Концевик передней правой двери. 8-ый — ? — Новый — Подсветка кнопок стеклоподъемников. 9-ый — ? — Новый — Зеркало пассажира вправо-влево. 10-ый — Красно-Голубой — с 15-ого контакта — К-Лин шина. 11-ый — ? — Новый — Кнопка ЭСП передней-правой двери. 12-ой — ? — Новый — Кнопка ЭСП задней-левой двери. — Временно не надо. 13-ий — Серый — с 5-ого контакта — Обогрев заднего стекла. 14-ый — Резерв 15-ый — Резерв 16-ый — Бело-Красный — с 10-ого контакта — Открытие задних дверей. 17-ый — Резерв 18-ый — Черно-Белый — с 9-ого контакта — Открытие капота. 19-ый — Резерв 20-ый —— к сирене — Не надо.

ХР3 — Не используется

Внимание Вопросы: — Кто нибудь вообще занимался таким онанизмом? Или я первый кто решился на такое? — В схемах присутствует ссылка на Клемму 30, кто нибудь знает что это за клемма? Я предполагаю, что это постоянный +12В, прав ли я? — Блок от нормы подсоединён к клемме 71 контроллера ЭСУД/клемме 18 АПС, а блок от Люкса вроде вообще не подключен к контроллеру, или я что то упустил? — Блок от нормы подсоединялся к комбинации приборов (Клемма 8), а блок от Люкса вообще не подключен к комбинации, нужно ли подключать и куда? — У блока от нормы есть выход на реле обогрева заднего стекла, а у люкса нету, будет ли работать? Или как реализовано управление в Люксе? — Если кто поможет с цветовой палитрой в разъёме люкса, то буду признателен

Как снять и подключить кнопку стеклоподъемника — на примере ЛАДА Калина/Приора

Ремонт кнопки стеклоподъемника на Калине, Приоре или Гранте не представляет никакой сложности. Да и серьезных финансовых затрат не потребуется, поскольку цена «родной» кнопки пассажирской двери — всего 150 рублей. Стоимость блока управления на водительской двери составляет порядка 600 рублей.

Чтобы извлечь кнопку на пассажирской двери или блок управления снимать какие-либо декоративные накладки или обшивку двери не потребуется. Не стоит и искать винты, чтобы их открутить, поскольку их нет.

1. Достаточно аккуратно подцепить кнопку или блок плоской отверткой и просто вытащить из посадочного места. Чтобы случайно не поцарапать обшивку рекомендуется обернуть отвертку тонкой тканью.
2. Затем нужно отсоединить клеммы с проводами, чтобы полностью освободить модуль управления стеклоподъемником. Далее нужно плотно подсоединить клеммы к новой кнопке и вернуть ее на место.

Инструкция по замене

Сначала необходимо демонтировать щиток приборов на центральной консоли, затем снять нижнюю часть облицовки приборной панели под рулем. Теперь следует открутить блок предохранителей и повернуть его таким образом, чтобы он принял горизонтальное положение.В освободившееся пространство необходимо просунуть руку до соприкосновения с полкой, на которой установлен ЦБКЭ.

Открутив фиксирующий болт, можно подтянуть вверх блок управления и, отсоединив два электрических разъема, аккуратно его вытащить. Демонтировав устройство, его ремонтируют или заменяют на новое. Установка девайса выполняется строго в обратном порядке.

Внедрение современных технологий в области управления электронным оборудованием автомобиля облегчает работу водителя, освобождает его от лишних нагрузок и снижает вероятность возникновения дорожно-транспортных происшествий. Наряду с положительными сторонами внедрения ЦБКЭ есть и ряд недостатков, связанных с ненадежностью некоторых узлов. Над этой проблемой усиленно работают заводские инженеры. По последним отзывам автолюбителей, количество неисправностей центрального блока кузовной электроники и частота их возникновения снижаются.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Подробная схема ВАЗ Гранта (приборная доска)

Автомобиль в стандартной комплектации поставляется на рынок с 32 контактным щитком приборов. Стандартная распиновка щитка Гранта имеет всего 26 задействованных выводов. Остаточные разъемы предусмотрены для возможности довески оборудования или пользовательской доработки:

• 1 – на датчик низкого давления масла в картере двигателя;
• 2 – на выключатель индикации ручника;
• 3 – предназначен для служебных нужд при диагностики панели приборов;
• 4 – на выключатели внешних осветителей;
• 5/6 – аналогично для правого и левого поворотников соответственно;
• 7/8 – CAN L/H;
• 9 – индикация положения ремней безопасности;
• 10 – контакт кнопки Перезагрузка подрулевого рычага;
• 11 – отклик сенсора бачка тормозной жидкости;
• 12/13 – на головную оптику, положение дальний/ближний свет;
• 14/15 – выводы противотуманок перед/зад соответственно;
• 16/18 – прием сигнала антенны иммобилайзера;
• 17 – провод массы приборной доски;
• 19/21 – на клемму №30/15;
• 20 – на привод электроусилителя рулевого блока;
• 22 – на датчики закрытия дверей;
• 23/24 – кнопки МК для переднего и заднего хода соответственно;
• 25 – на термометр окружающей среды;
• 26 – индикация поплавка бензобака.

Дополнительный блок кузовной электроники Лада Веста и светодиоды

Все мы отлично знаем, в какой спешке создавалась Лада Веста, ведь ажиотаж вокруг этой модели был нешуточный. С другой стороны, все это вылилось в применение не совсем удачных конструкторских решений, которые впоследствии начали всплывать на серийных машинах. Одна особенность касается дополнительного блока кузовной электроники Лада Веста.

Предыстория

Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.

После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.

Со светодиодами Веста выглядит намного круче!

Проблема

Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.

Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.

Крышка, которая закрывает предохранители.

Отдельно стоит упомянуть саму крышку. Она сделана так же, как и на Гранте – из твердого пластика. Причем пластиковые клипсы выглядят не очень надежно и, как показывает практика, быстро ломаются. С другой стороны, крышка снабжена вставкой из пенопласта, которая выполняет функцию шумоизоляции.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Где купить?

Купить его можно в дилерском центе, но стоит он в салоне, как правило, очень дорого. В качестве альтернативной площадки можно использовать ресурсы, представленные в таблице ниже. Однако стоит учитывать, что цены могут отличаться, к тому же, деталь далеко не всегда имеется в наличии.

Электронный ресурс	Артикул	Цена (руб.)
https://lada-vesta-shop.ru/shop/osveschenie-i-yelektrika/blok-kuzovnoi-yelektroniki-dopolnitelnyi-lada-vesta.html	231A03142R	10100
https://tiu.ru/p217457975-blok-kuzovnoj-elektroniki.html	231A03142R	10811
https://www.autopiter.ru/goods/231a03142r	231A03142R	12159
https://www.бцр-лада.рф/products/108158230-blok_kuzovnoy_elektroniki_lada	231A03142R	19600
https://www.zzap.ru/default.aspx?partnumber=231A08052R&class_man=ВАЗ&location=11135&currency=1&rawdata=231A08052r	231A03142R	8080

Как видно цена дополнительного блока кузовной электроники Весты довольно высокая, так что замена получается недешевая. Впрочем, вся работа в сервисном центре занимает не более 60 минут.

Заключение

Как отметил Schoolboy11, после такой неприятности, его мнение относительно модернизации конструкции через персонального менеджера было озвучено АвтоВАЗу, после чего на заводе пообещали рассмотреть этот вопрос и внести корректировки в производственный процесс. А это значит, что установка ксенона и диодов в дальнейшем должна будет проходить без поломок.

Если же ваша Веста относится к числу первых выпущенных машин, прежде чем ставить светодиоды, проконсультируйтесь у менеджера в дилерском центре. Это позволит избежать напрасных и довольно значительных трат.

club-vesta.ru

Особенности замены

Кратко о процедуре замены управляющего модуля на Калине 2:

Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема

Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить

Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

Распиновка приборов Гранта – схема приборной панели

Указанная часть является самой сложной. Большое количество выводов и миниатюрный размер клемм значительно усложняет поиск необходимой группы:

• 1/2 – соединительные колодки на передний жгут электрооборудования;
• 3/4 – аналогично для кормового жгута;
• 5 – блок управления световыми приборами;
• 6 – модуль выключателя зажигания;
• 7 – бортовой компьютер;
• 8 – рычаг переключения положения дворников;
• 9 – приборка;
• 10 – управление режимами аварийки;
• 11 – замок крышки грузового отсека;
• 12 – диагностический разъем;
• 13 – колодка на привод воздухозаборников;
• 14 – кнопка выключения подогрева заднего ветрового стекла;
• 15 – контакт аварийки;
• 16 – переключатель стоп сигналов;
• 17/18 – контактная группа – вывод на радиооборудование (магнитола);
• 19 – вращающийся модуль оборудования;
• 20/41 – привод водительской/пассажирской подушки безопасности;
• 21 – питание клаксона;
• 22 – группа монтажного блока;
• 24 – группа прикуривателя;
• 25 – подсветка контроля печки;
• 26 – салонный плафон;
• 27 – контактная группа замка зажигания;
• 28 – контроллер;
• 29 – входящий разъем на заднюю часть бортовой сети;
• 30 – электронная часть педали газа;
• 31 – добавочный резистор;
• 32 – мотор печки;
• 33 – блок переключателей печки;
• 34 – модуль блокировки дверей;
• 35/36 – реле головного вентилятора системы охлаждения;
• 37 – проводка реле компрессора;
• 38 – дополнительное реле или катушка индикации заднего хода;
• 39 – клавиша включения кондиционера;
• 40 – привод автоматической коробки передач;
• 42 – термометр испарителя;
• 43 – вывод на задний жгут проводов.

Выполнение синхронизации

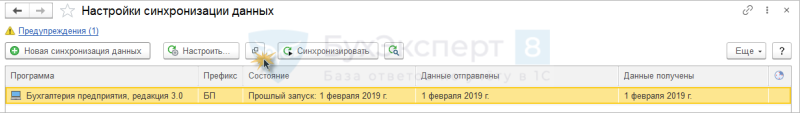

Запуск синхронизации вручную

В дальнейшем регулярную синхронизация между программами следует запускать из раздела меню Администрирование – Синхронизация данных – Настройки синхронизации данных, используя команду Синхронизировать.

В этой же форме присутствует кнопка для просмотра состава отправляемых данных. По этой кнопке можно открыть окно, в котором доступны для просмотра зарегистрированные к обмену объекты, т.е. это те документы и элементы справочников, которые были созданы или изменены за период с прошлой синхронизации.

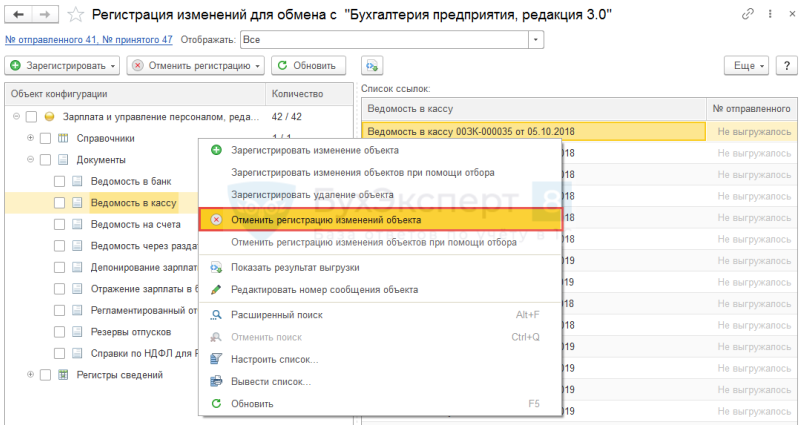

При необходимости в этом окне можно выполнить принудительную регистрацию объекта для синхронизации (Зарегистрировать – Одиночный объект / Объект при помощи отбора), либо наоборот отменить регистрацию для автоматически зарегистрированного объекта. Для этого необходимо правой кнопкой мыши нажать на выделенный объект и выбрать команду Отменить регистрацию изменений объекта.

В результате этот объект не будет перенесен при синхронизации.

Выполнение синхронизации по расписанию

Чтобы автоматизировать процесс выполнения синхронизации, можно настроить расписание, по которому эта синхронизация будет выполняться. Для этого необходимо выделить нужную настройку обмена (Администрирование – Синхронизация данных – Настройки синхронизации данных) и вызвать команду Еще – Сценарии синхронизации данных.

На вкладке Общие – можно указать дату начала и завершения задания, а также режим повторения этого задания.

На вкладке Дневное задается дневное расписание задание. Настройки на каждой из вкладок могут задаваться в сочетании с настройками на других вкладках.

Аналогичным образом можно добавить к уже указанным условиям параметры на вкладке Недельное и Месячное, на которых задаются условия в масштабах недели и месяца.

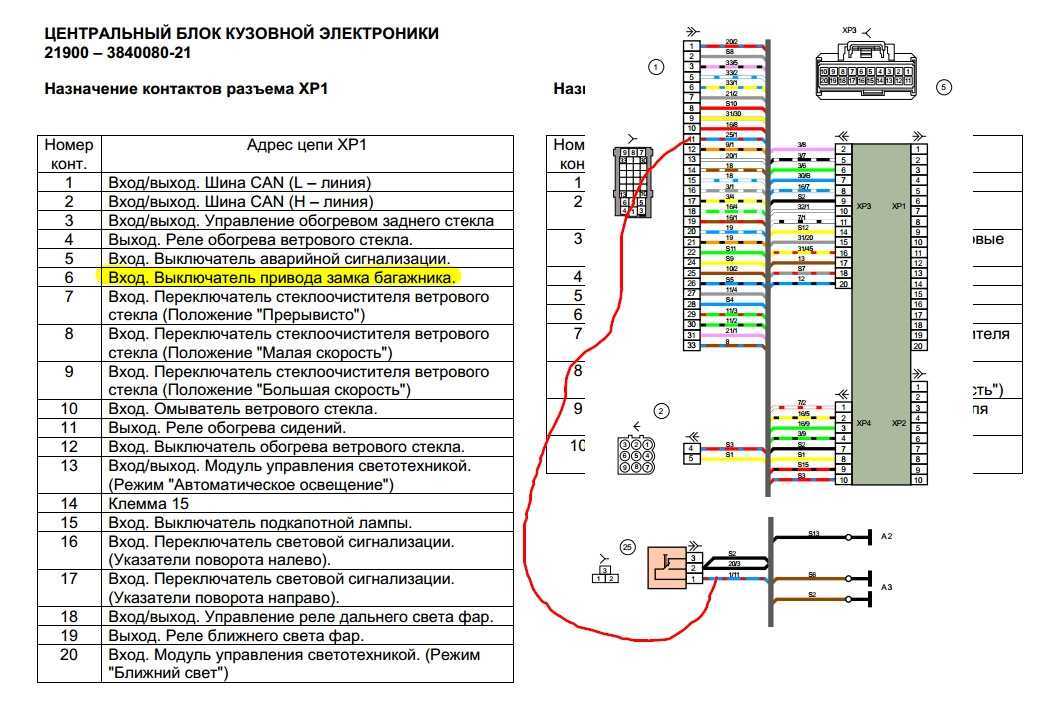

Схемы ЦБКЭ

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;
• место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

Как демонтировать ЭБУ?

Снять контроллер собственными руками несложно:

• Производятся операции, обеспечивающие доступ к устройству, например, частичный демонтаж центральной консоли или разборка панели приборов.
• ОБЯЗАТЕЛЬНО снимается минусовая клемма аккумулятора чтобы избежать возникновение аварийных ситуаций с подключенным блоком.
• Снимаются фиксирующие защелки или хомуты на шлейфах датчиков, исполнительных механизмов и питания.
• Отсоединяются разъемы.
• Выкручиваются фиксирующие болты и вынимается ЭБУ.

Решение о ремонте или замене принимается на основании диагностики. В любом случае выход из строя влечет значительные расходы – стоимость блоков для отечественных автомобилей лежит в пределах 10-20 тыс. руб., для иномарок 14-50 тыс.руб. (в зависимости от класса авто). Ремонт обойдется 40 — 50% указанных сумм.

Видео с инструкцией по замене блока ECU на моделях ВАЗ.
