Блок комфорта гранта за что отвечает

Функции центрального блока кузовной электроники (ЦБКЭ):

• Тревожная сигнализация;
• Управление стеклоочистителем ветрового стекла в режиме “ручное управление”;
• Управление стеклоочистителем ветрового стекла в режиме “автоматическое управление” (для ЦБКЭ 21900-3840080-20);
• Управление обогревателем ветрового стекла;
• Управление обогревателем заднего стекла и обогревателями боковых электрозеркал;
• Управление ближним светом фар, габаритными огнями и дневными ходовыми огнями в режиме “ручное управление”, предусмотренное правилами № 48-04 ЕЭК ООН;
• Управление ближним светом фар, габаритными огнями, дневными ходовыми огнями в режиме “автоматическое управление” (для ЦБКЭ 21900-3840080-20);
• Управление дневными ходовыми огнями в соответствии с правилами № 48-04 ЕЭК ООН;
• Управление дальним светом фар;
• Управление лампами указателей поворота и аварийной сигнализации;
• Управление плафоном освещения салона;
• Управление энергосбережением устройств внутреннего освещения автомобиля;
• Центральный замок: блокировка / разблокировка замков боковых дверей от ключа, от кнопки замка двери водителя из салона, от кнопки в модуле двери водителя;
• Открывание крышки багажника (двери задка) от кнопки в салоне;
• Управление электроприводами стеклоподъемников;
• Дистанционное управление;
• Управление электроприводами боковых зеркал (для ЦБКЭ 21900-3840080-20);
• Управление обогревом передних сидений;
• Индикация;
• Управление освещением багажника (для ЦБКЭ 21900-3840080-20).

Внимание!!!

Установка ЦБКЭ должна проводится на Официальном Дилере,с помощью диагностического сканера, путем адаптаций нового блока к вашему автомобилю.

Для гарантийных обязательств с нашей стороны, потребуются документы с подтверждением вышеперечисленных действий (заказ наряд).

• 2190-3840080-20

  Центральный блок кузовной электроники (ЦБКЭ) 2190-3840080-20

  В наличии

• 99516

  Центральный блок кузовной электроники (ЦБКЭ) 2190-3840080-10

  В наличии

• 2190-3840080-11

  Центральный блок кузовной электроники (ЦБКЭ) 2190-3840080-11, Лада Приора Стандарт

  В наличии

• 2190-3840080-21

  Центральный блок кузовной электроники (ЦБКЭ) 2190-3840080-21, Лада Приора

  В наличии

• 2190-3840080-15

  Центральный блок кузовной электроники (ЦБКЭ) 2190-3840080-15

  В наличии

• 2190-3840080-30

  Центральный блок кузовной электроники (ЦБКЭ) 2190-3840080-30, Datsun Стандарт

  В наличии

• 2190-3840080-40

  Центральный блок кузовной электроники (ЦБКЭ) 2190-3840080-40, Datsun Люкс

  В наличии

• 99263

  Центральный блок кузовной электроники (ЦБКЭ) 2190-3840080-50, Лада Калина “Норма”

  В наличии

• 99230

  Центральный блок кузовной электроники (ЦБКЭ) 2190-3840080-60, Гранта, Калина, Датсун

  В наличии

• 8450100527

  Центральный блок кузовной электроники (ЦБКЭ) 8450100527, Лада Гранта “Люкс”.

  В наличии

• 8450100534

  Центральный блок кузовной электроники (ЦБКЭ) 8450100534, Лада Калина 2 “Люкс”.

  В наличии

• 8450100535

  Центральный блок кузовной электроники (ЦБКЭ) 8450100535, Datsun “Люкс”.

  В наличии

• 8450100536

  Центральный блок кузовной электроники (ЦБКЭ) 8450100536, Datsun

  В наличии

• 8450101126

  Центральный блок кузовной электроники (ЦБКЭ) 8450101126 Гранта FL с АМТ

  В наличии

• 8450101145

  Центральный блок кузовной электроники (ЦБКЭ) 8450101145 Гранта FL в комплектации Люкс

  В наличии

Виды ЦБКЭ, особенности и их взаимозаменяемость:

• 21900-3840080-20 Приора 2, Гранта, Калина 2 (в комплектациях люкс), Датсун ондо (Дрим 1-2)
• 21900-3840080-10 Приора 2, Гранта, Калина 2 (в комплектациях норма)
• 21900-3840080-11 Приора 2 в комплектации Норма. До 2016 года ставили на Приору 2 в комплектации стандарт
• 21900-3840080-21 Приора 2 в комплектации Люкс ранние (2014-2015 год), на Норму не ставился, но подойдёт
• 21900-3840080-15 Приора 2 в комплектации Стандарт, Калина 2, Гранта в комплектации Комфорт
• 21900-3840080-30 Датсун мидо в комплектации Траст 1-3 до 2015
• 21900-3840080-40 Датсун мидо в комплектациях Дрим 1, Дрим 2 до 2015
• 21900-3840080-50 новый блок на смену 21900-3840080-10 (не сгорает)
• 21900-3840080-60 новый блок на смену 21900-3840080-20 (не сгорает)
• 8450100527 Гранта с 2017 года
• 8450100534 Калина 2 с 2017 года
• 8450100535 Датсун ондо с 2017 года
• 8450100536 Датсун мидо с 2017 года (Траст 1-3, дрим 1-2)
• 8450101126 Гранта FL в комплектациях Классик, Оптима и Комфорт исключительно в автомобилях с АМТ (для реализации ползущего режима АМТ 2.0 нужен сигнал открытой двери в CAN-шине, поэтому пришлось внедрить ЦБКЭ)
• 8450101145 Гранта FL в комплектации Люкс.

Инструкция по замене

Сначала необходимо демонтировать щиток приборов на центральной консоли, затем снять нижнюю часть облицовки приборной панели под рулем. Теперь следует открутить блок предохранителей и повернуть его таким образом, чтобы он принял горизонтальное положение.В освободившееся пространство необходимо просунуть руку до соприкосновения с полкой, на которой установлен ЦБКЭ.

Открутив фиксирующий болт, можно подтянуть вверх блок управления и, отсоединив два электрических разъема, аккуратно его вытащить. Демонтировав устройство, его ремонтируют или заменяют на новое. Установка девайса выполняется строго в обратном порядке.

Внедрение современных технологий в области управления электронным оборудованием автомобиля облегчает работу водителя, освобождает его от лишних нагрузок и снижает вероятность возникновения дорожно-транспортных происшествий. Наряду с положительными сторонами внедрения ЦБКЭ есть и ряд недостатков, связанных с ненадежностью некоторых узлов. Над этой проблемой усиленно работают заводские инженеры. По последним отзывам автолюбителей, количество неисправностей центрального блока кузовной электроники и частота их возникновения снижаются.

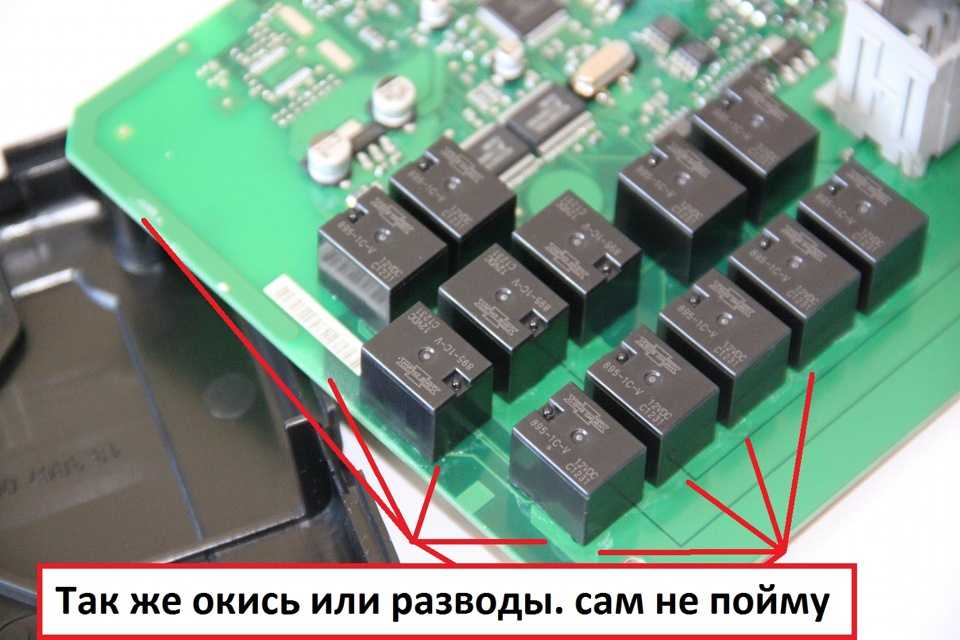

Блок управления электропакетом (на фото ниже) калина люкс не работает. Вернее на мои нажатия не реагирует. Он подсвечен, когда нажимаю на кнопки, щелкаю, слышу однократный короткий звук в районе спидометра/печки ( услышать можно на видео ниже) С утра появилась такая штука, на час отошел, все заработало. К вечеру все снова перестало реагировать и вот уже так целые сутки. Ни центральный замок,ни зеркала, не стеклоподъемники не реагируют на мои нажатия.. В чем дело? Клемму минут на 15 отсоединял , не помогло, сигнализация starline.

Мегаполис-Авто осуществляет гарантийное и после гарантийное сопровождение профессиональных противоугонных и охранных систем компаний «ФЛИМ» и «AlarmTrade».

Компания удостоена статуса «Лидер Отрасли 2014 года»

Новые статьи в разделе

Использование поляризованного реле в автомобиле.

Материал от Максима с сайта: https://www.drive2.ru Итак очередная полезная доработка минимальной сложности.При частых и не очень длинных поездках в течение дня приходится каждый раз выходя из машинки отключать габариты и магнитолу, а возвратившись – включать все обратно. Вот и задумался над

Один из клиентов пожаловался на плохую связь, вернее на маленькое расстояние управления и периодические пропадания связи, то есть «жалобы» брелка на отсутствие связи (он в этом случае проигрывает мелодию отсутствия связи) А у нас появилась прекрасная возможность разобраться с проблемой дальности,

Много раз в беседах с клиентами обсуждали вопрос разблокирования штатных замков зажигания с помощью современных мощных магнитов. И, честно говоря, мало кто верил, что это в принципе возможно. Компания «Флим» предоставила нам, а также выложила в сеть видео, демонстрирующее этот способ вскрытия

Новые статьи в разделе

О неправомерности заявлений дилеров о снятии автомобиля с гарантии

Вопрос правомерности использования дилерами угроз о снятии с гарантии, обсуждался уже не один раз. Но ясности до сих пор в головах потребителей нет. Обсуждения вспыхивают иногда и на нашем канале «ютуб». Несколько выдержек из комментариев далее, а также информационное письмо компании ФЛИМ,

Можно ли устанавливать сигнализацию и другое оборудование не у официального дилера

В течение гарантийного срока АВТОВАЗ обязуется устранять неисправности, возникшие в процессе эксплуатации автомобиля, при условии соблюдения клиентом правил. На вопрос «Можно ли установить сигнализацию, парктроник, видеорегистратор, фаркоп, магнитолу и др. оборудование не у официального дилера с

Клиенты просят дать информацию по блоку кузовной электроники автомобилей Гранта и Калина 2.ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ (ЦБКЭ) – НАЗНАЧЕНИЕ, ФУНКЦИИ, ДИАГНОСТИКА (технологическая инструкция).1 НАЗНАЧЕНИЕБлок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения следующих функций: —

Блок управления электропакетом «Итэлма» для Лада Приора, (2170-3763040)

Применяемость: Лада Приора, ВАЗ 2170,2171,2172.Производитель: ИтэлмаКомплектность: 1 шт.Артикул: 2170-3763040

Характеристики

Модель

Лада Приора

— Почта России. Доставка до Вашего населенного пункта зависит от удаленности от г. Тольятти. В среднем 5-14 дней по России. Стоимость доставки от 200 руб.

— Почта России 1 класс. Доставка до Вашего населенного пункта зависит от удаленности от г. Тольятти. В среднем 2-6 дней по России. Стоимость от 250 руб. и вес посылки не более 2кг.

— Транспортные компании. Мы сотрудничаем с многими транспортными компаниями. За время нашей работы мы выяснили какие компании осуществляют свою деятельность качественно и недорого. Транспортные компании осуществляют доставку 1-10 дней по России и 5-14 дней до Казахстана.

— ТК ПЭК (pecom.ru) — Одна из крупных транспортных компаний. Множество филиалов по всей России. Доставка от 300 руб.

— ТК Ратэк (rateksib.ru) — Отправки по России и Казахстану

— ТК Деловые Линии (dellin.ru) — необходимо прислать паспортные данные

— GTD (Бывший КИТ) — Отправки по России и Казахстану.

— ЖелДорЭкспедиция (jde.ru)

— Энергия (nrg-tk.ru)

— Самовывоз. Вы сами приезжаете и забираете товар из нашего офиса/склада. Только по предварительному согласованию времени.

Оповещение: При отправке мы Вас оповестим и вышлем номер накладной (идентификатор) по которому можно отследить Ваш груз. При поступлении на склад-филиал в транспортную компанию, менеджеры оповестят Вас о прибытии груза, о сумме доставки и об адресе по телефону и/или смс.

Почтой России. На ваш почтовый адрес придет оповещение о прибытии.

2) Онлайн оплата через Яндекс:

Две комплектации и две схемы

В варианте исполнения «Норма», если в нём предусмотрен ЦЗ, можно использовать два управляющих провода. На один из них подаётся «масса», если нужно открыть замки, на второй – если надо закрыть. Период подключения к «массе» должен занимать 0,7 секунды, и в большинстве сигналок такая настройка есть.

Если же говорить о комплектации «Люкс», здесь управляющие провода нам не помогут. Контакты реле, встроенных в сигнализацию, придётся включать в разрывы силовых шнуров. Несмотря на всю сложность, нареканий к этой схеме не было, а рассмотрим мы её прямо сейчас.

«Люксовый» вариант – самый сложный

Сначала нужно удостовериться в том, что ЦЗ в автомобиле действительно подключен по схеме «Люкс». Кнопка управления, расположенная на двери, должна быть триггерной (без фиксации). Если у вас именно такой вариант авто, придётся повозиться. Нужно будет протянуть к блоку сигналки 4 силовых кабеля. Эти шнуры, в свою очередь, должны идти от места разрыва двух штатных проводов (жёлто-белого и жёлто-чёрного). Найдите их в жгуте под порогом.

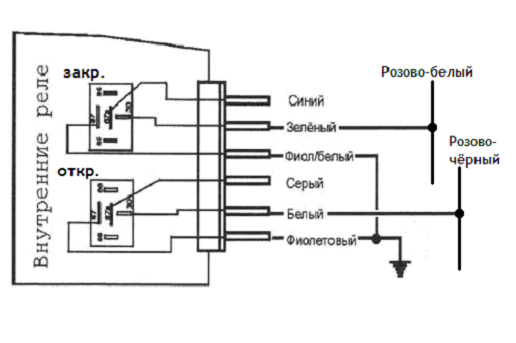

Любая сигнализация снабжается двумя реле, одно из которых срабатывает на закрывание, второе – на отпирание замков. Силовые кабели, проведённые от точек разрыва, подключают к контактам реле.

Та часть жёлто-белого провода, которая идёт к актуаторам, подключается к общему контакту. Со второй половиной кабеля соединяют другой контакт реле (нормально замкнутый). Похожим способом подключаются к жёлто-чёрному проводу, но здесь используется реле открывания, а не запирания. Каждый из нормально разомкнутых контактов получает питание.

На любую силовую проводку питание подают через предохранитель.

В нашем случае используется номинал «15 Ампер». Непосредственно перед монтажом нужно вызвонить ту пару проводов, которая направлена к актуаторам. Пробник должен показать значение 1,2 – 1,3 Ома. И конечно, выполняя монтажные работы, предварительно требуется снять минусовую клемму с АКБ. Будьте внимательны!

Вариант подключения для «Нормы»

Допустим, в двери водителя переключатель есть, но он имеет два фиксированных положения. Тогда, подключить сигналку будет просто. Понадобится сделать уже не 4, а 2 отвода, и не от силовых, а от двух сигнальных шнуров. Делать разрывы не нужно, просто выполняют Т-образное подключение. Схема здесь выглядит стандартно:

Выполнить монтаж можно, не разрывая проводов вовсе.

В рассмотренной выше схеме предохранитель отсутствует. Мы подключились к сигнальной проводке, а не к силовой, и теоретически можем не бояться любых замыканий. Всё же, свободные клеммы на сигналке лучше заизолировать. То же относится ко всем точкам соединений.

Схемы отдельных блоков ВАЗ-2180

Схема соединений переднего жгута проводов

1 – блок-фара правая; 2 – противотуманная фара (ПТФ) правая; 3 – звуковой сигнал; 4 – электровентилятор системы охлаждения двигателя; 5 – звуковой сигнал тревожной сигнализации; 6 – датчик давления системы кондиционирования; 7 – блок управления электровентилятором системы охлаждения; 8 – противотуманная фара (ПТФ) левая; 9 – блок-фара левая; 10 – соединение проводов; 11 – датчик температуры наружного воздуха; 12 – соединительная колодка; 13 – датчик скорости правого переднего колеса; 14 – электронный блок управления двигателем; 15 – блок управления АБС; 16 – клапан продувки адсорбера; 17 – выключатель охранной сигнализации; 18 – датчик скорости левого переднего колеса; 19 – мотор-редуктор переднего стеклоочистителя; 20 – насос стеклоомывателя; 21, 25 и 27 – соединительная колодка для подключения к жгуту проводов панели приборов; 22 – датчик уровня тормозной жидкости; 23 – соединительная колодка для подключения к жгуту ЭСУД; 24 – блок предохранителей и реле в моторном отсеке; 26 – элемент обогрева ветрового стекла.

Схема соединения заднего дополнительного жгута проводов

1 – наружная секция заднего левого фонаря; 2 – внутренняя секция заднего левого фонаря; 3 – внутренняя секция заднего правого фонаря; 4 – наружная секция заднего правого фонаря; 5 – соединения проводов; 6 – замок багажника; 7 – плафон освещения номерного знака; 8 – обогрев заднего стекла; 9 – плафон освещения багажника; 10 – дополнительный стоп-сигнал; 11 – камера заднего вида; 12 – блок управления парктроником; 13 – колодка для подключения к жгуту заднего бампера; 14 и 15 – колодка для подключения к заднему жгуту.

Схема системы управления двигателем

1 – катушка зажигания первого цилиндра; 2 – катушка зажигания второго цилиндра; 3 – катушка зажигания третьего цилиндра; 4 – катушка зажигания четвертого цилиндра; 5 – форсунка первого цилиндра; 6 – форсунка второго цилиндра; 7 – форсунка третьего цилиндра; 8 – форсунка четвертого цилиндра; 9 – конденсатор; 10 – электронный блок управления двигателем; 11 – датчик положения распределительного вала; 12 – датчик детонации (ДД); 13 – генератор; 14 – электромагнитный клапан системы впуска воздуха; 15 – датчик аварийного давления масла; 16 – датчик концентрации кислорода (ДК диагностический); 17 – датчик концентрации кислорода (ДК управляющий); 18 – датчик давления компрессора кондиционера; 19 – клапан продувки адсорбера; 20 – датчик положения коленчатого вала (ДПКВ); 21 – дроссельный узел (ДУ); 22 – датчик массового расхода воздуха (ДМРВ); 23 – датчик температуры охлаждающей жидкости (ДТОЖ); 24 – муфта компрессора кондиционера; 25 – реле муфты компрессора кондиционера (К28); 26 – соединительная колодка; 27 – топливный модуль (бензонасос); 28 – электронная педаль газа; 29 – датчик положения педали тормоза; 30 – датчик положения педали сцепления; 31 – блок предохранителей и реле в моторном отсеке; 32 – монтажный блок в салоне; 33 – блок управления электрооборудованием; 34 – главное реле системы управления двигателем (К27); 35 – реле стартера (К23); 36 – реле топливного насоса (К7); 37 – колодка диагностического разъема.

Схема соединений жгута проводов передней левой двери

1 – замок двери; 2 – плафон подсветки порога; 3 – мотор-редуктор стеклоподъемника; 4 – блок управления стеклоподъемниками, приводом зеркал и центральным замком; 5 – соединения проводов; 6 – динамик Lada Vesta; 7 – высокочастотный динамик (твитер); 8 – боковое зеркало; 9 – колодка для подключения к колодке заднего жгута проводов.

Схема соединений жгута проводов передней правой двери

1 – замок двери; 2 – плафон подсветки порога; 3 – мотор-редуктор стеклоподъемника; 4 – колодка для подключения к колодке заднего жгута проводов; 5 – высокочастотный динамик (твитер); 6 – динамик; 7 – боковое зеркало; 8 – кнопка стеклоподъемника.

Схема соединений жгута проводов задней двери

1 – колодка для подключения к колодке заднего жгута проводов; 2 – мотор-редуктор стеклоподъемника; 3 – соединение проводов; 4 – кнопка стеклоподъемника; 5 – замок двери; 6 – динамик.

Схема электровентилятора системы охлаждения двигателя

1 – электровентилятор; 2 – блок предохранителей и реле в моторном отсеке; 3 – электронный блок управления двигателем; 4 – блок управления электровентилятором.

Схема заряда аккумуляторной батареи

1 – аккумулятор; 2 – монтажный блок в монтажном отсеке; 3 – генератор; 4 – электронный блок управления двигателем.

Схема системы запуска двигателя

1 – аккумулятор; 2 – монтажный блок в моторном отсеке; 3 – замок зажигания; 4 – блок предохранителей в салоне; 5 – стартер; 6 – реле стартера (К23); 7 – блок управления электрооборудованием.

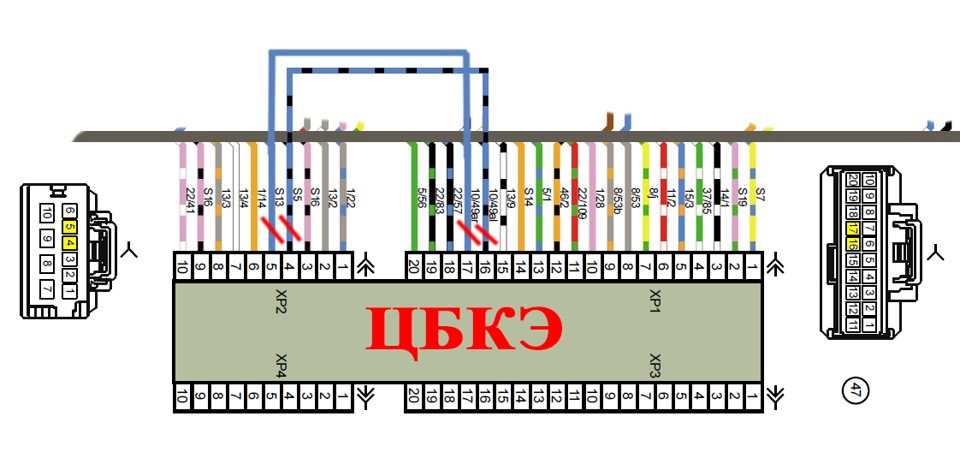

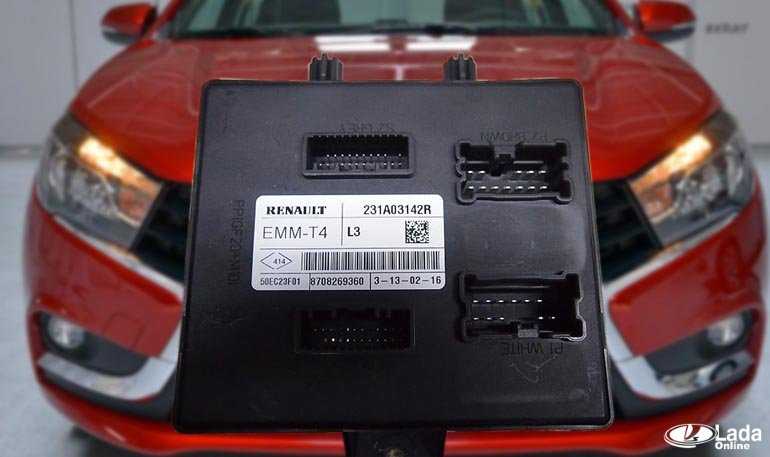

Схемы ЦБКЭ

_x000D_

_x000D_

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

_x000D_

• _x000D_
• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

_x000D_

место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

_x000D_

_x000D_

_x000D_

Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация «Комфорт»): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);

_x000D_

• _x000D_
• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

_x000D_

место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

_x000D_

_x000D_

После замены ЦБКЭ необходимо выполнить процедуру обучения (ввод параметров) и автоматического конфигурирования ЦБКЭ, используя диагностический прибор Grade-X. Также с помощью этого прибора можно просматривать коды ошибок (неисправностей). Более детально ознакомиться с функциональными возможностями ЦБКЭ, а также его диагностикой можно по ТИ (устройство, диагностика неисправностей ЦБКЭ).

_x000D_

С одной стороны данное функциональное устройство позволяет более тонко настраивать работу электроники. А с другой стороны, блок имеет сложное устройство, что делает самостоятельный ремонт более проблематичным. В случае отказа ЦБКЭ придется обращаться к дилеру, т.к. вряд ли под рукой найдется необходимое оборудование для его программирования или диагностики.

_x000D_

Внимание! Переобучить ЦБКЭ, взятый с другого автомобиля, невозможно. _x000D_

_x000D_

А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta).

Категории товаров, которые вам могут быть интересны на основании статьи «Центральный блок кузовной электроники Лада Веста и XRAY (описание, отзывы)»:

Классификация ЦБКЭ

Виды ЦБКЭ, особенности и их взаимозаменяемость

1. 21900-3840080-20 Приора 2, Гранта, Калина 2 (в комплектациях люкс), Датсун ондо (Дрим 1-2)
2. 21900-3840080-10 Приора 2, Гранта, Калина 2 (в комплектациях норма)
3. 21900-3840080-11 Приора 2 в комплектации Норма. До 2021 года ставили на Приору 2 в комплектации стандарт
4. 21900-3840080-21 Приора 2 в комплектации Люкс ранние (2014-2015 год), на Норму не ставился, но подойдёт
5. 21900-3840080-15 Приора 2 в комплектации Стандарт, Калина 2, Гранта в комплектации Комфорт
6. 21900-3840080-30 Датсун мидо в комплектации Траст 1-3 до 2015
7. 21900-3840080-40 Датсун мидо в комплектациях Дрим 1, Дрим 2 до 2015
8. 21900-3840080-50 новый блок на смену 21900-3840080-10 (не сгорает)
9. 21900-3840080-60 новый блок на смену 21900-3840080-20 (не сгорает)
10. 8450100527 Гранта с 2021 года
11. 8450100534 Калина 2 с 2021 года
12. 8450100535 Датсун ондо с 2021 года
13. 8450100536 Датсун мидо с 2021 года (Траст 1-3, дрим 1-2)
14. 8450101126 Гранта FL в комплектациях Классик, Оптима и Комфорт исключительно в автомобилях с АМТ (для реализации ползущего режима АМТ 2.0 нужен сигнал открытой двери в CAN-шине, поэтому пришлось внедрить ЦБКЭ)
15. 8450101145 Гранта FL в комплектации Люкс

Купить

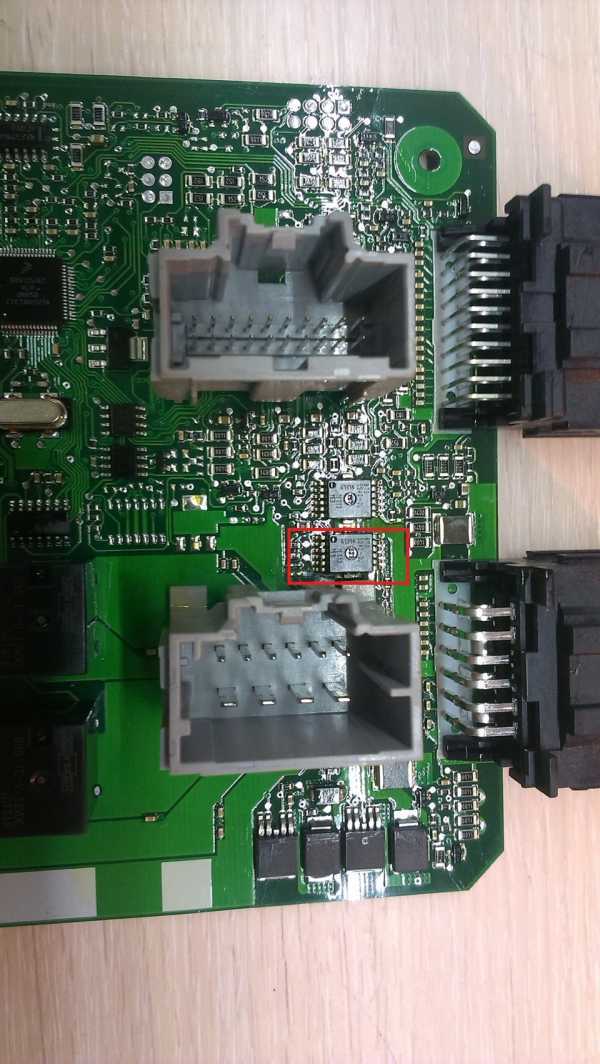

Перегорели каналы

В некоторых случаях в результате короткого замыкания в дополнительном блоке кузовной электроники перегорают один или два канала (не работают габариты только с одной стороны, либо они не горят вообще). Восстановить работу блока EMM можно при помощи обычного реле, подключив его снаружи дополнительно блока кузовной электроники (прямо к проводам с разъемов этого блока):

• Если перегорел один канал – потребуется реле с одной группой контактов
• Если перегорело два канала – потребуется реле с 2-мя группами контактов

Схемы для восстановления работы каналов дополнительного блока кузовной электроники, отвечающих за работу габаритных огней и ДХО:

1. Восстановление габаритов (пунктиром указан второй канал габаритов, в этом случае ставим реле с двумя группами контактов);
2. Восстановление левого ДХО;
3. Восстановление правого ДХО;
4. Восстановление ДХО (левого и правого).

Внимание! Если замыкание произошло в результате установки светодиодов или в ходе установки нештатного оборудования (например, камеры заднего вида, подсветки салона и т.д.) с подключением в штатную проводку (нарушена заводская целостность проводки), то гарантия на дополнительный блок кузовной электроники не распространяется

Корзина

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение

№	Цвет провода	Назначение, адресация
1

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

Вход внешнего датчика удара или объема (Не используется)*
2	Розово/Черный	К выключателю блокировки дверей в блоке переключателей
3	Коричнево/Зеленый	К‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6
4	Коричневый	Соединяется с массой при закрывании двери водителя
5	Серый	К элементу обогрева заднего стекла
6	Черный	Масса
7	Розово/Белый	К выключателю блокировки дверей в блоке переключателей
8	Желто/Голубой	В комбинацию приборов, к индикатору АПС‑ 6
9	Черно/Белый	Соединяется с массой при открывании капота. C ВК подкапотной лампы
10	Два Бело/Красных	Соединяется с массой при открывании задних дверей
11	Коричнево/Красный	Соединяется с массой при открывании правой передней двери
12	Выход 12 V питания внешнего датчика (Не используется)*
13	Не используется
14	Желтый	Импульс + 12 V, закрывания всех дверей и багажника
15	Красно /Голубой	К кл. 14 АПС‑ 6
16	Голубой с Черным	К левому указателю поворотов
17	Красно/Голубой	Импульс + 12 V, открывания дверей пассажиров
18	Красно/Черный	Импульс + 12 V, открывания двери водителя
19	Розово/Красный	Импульс + 12 V, открывания замка багажника
20	Желто/Голубой	К клемме « 15 », через предохранитель F 9 , в монтажном блоке
21	Серо/Черный	«-» Реле звукового сигнала
22	Бело/Голубой	Соединяется с массой при открывании двери водителя
23	Красный	К постоянному плюсу через предохранитель F 5 , в монтажном блоке
24	Голубой	К правому указателю поворота
25	Бело/Черный	Соединяется с массой при открывании багажника

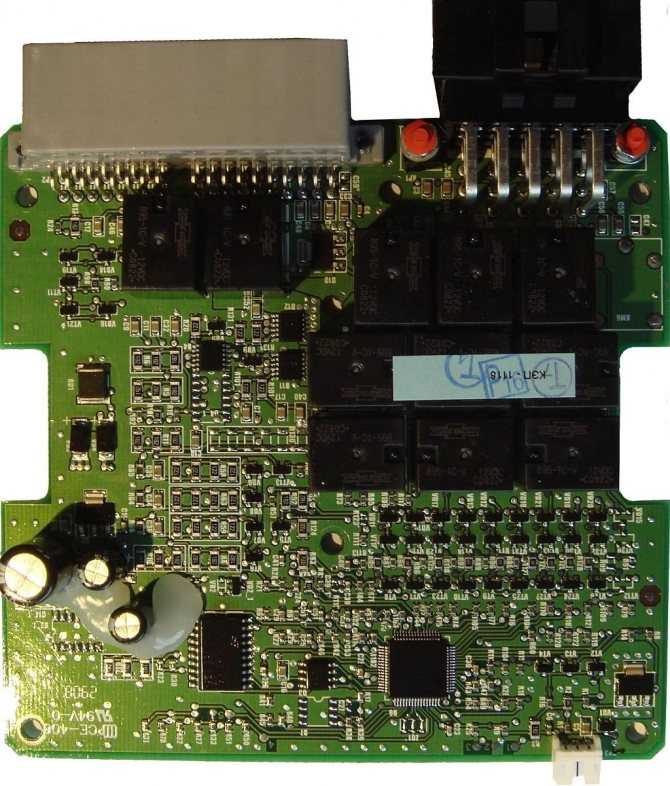

Плата контроллера
Плата контроллера

Признак

Возможные причины	Метод устранения
Не читается код ключа

1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

2 . 2 Неисправность цепей W‑Line в блоках АПС или КСУД

2 . 3 Отсутствие напряжение питания на блоке АПС или КСУД

2 . 4 Неисправен электропакет «Норма»(перегорел драйвер управления)

2 . 5 КСУД не выходит на связь

Замена и ремонт блока управления электропакетом 2170-3763040 Лада Приора

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

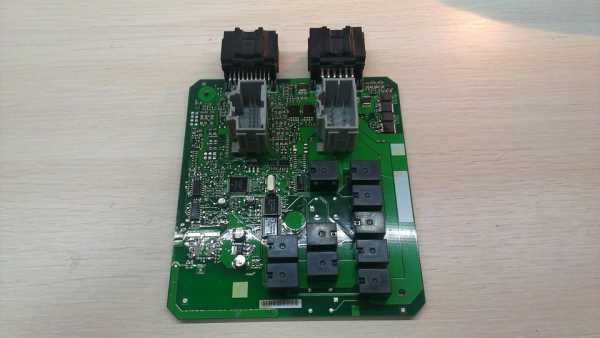

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

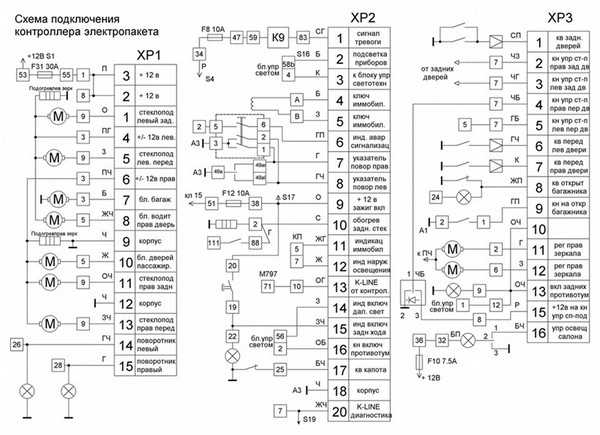

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим: www.chiptuner.ru/content/usp_norma Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора: В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

Перепайка микросхем VN5016AJTR-E результатов не принесла.

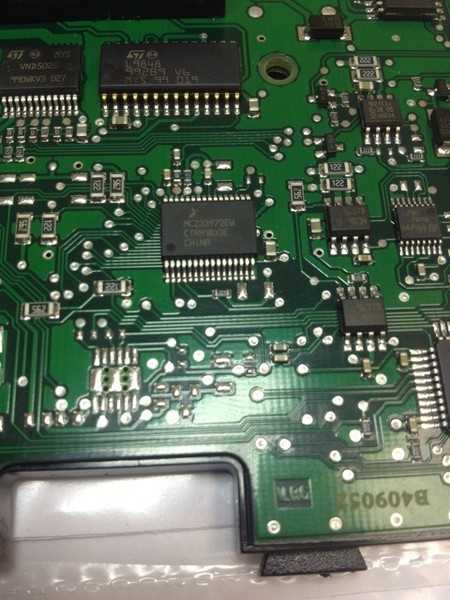

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

Лада Калина Универсал › Бортжурнал › А теперь по замене ключей bts-5242 в ЦБКЭ Lada Kalina 2, Granta, Priora — «залипли поворотники»

обычно неисправен транзистор обведенный КРАСНЫМ

Случилось это холодным дождливым летом 2014 года в Питере, при выезде с парковки и включении поворотника налево.Сначала я был в шоке — как так, поворотники будто залипли?!При скидывании клемм с аккумулятора проблема не уходит(тогда я еще был не в теме)Далее сразу поехал в официалам — зарядили 12 т.р. и ждать неделю. Поехал изучать тему домой, поставив авто и скинув клемму с АКБ. Оказывается моя машина в списках на замену ЦБКЭ по гарантии, данная неисправность шла на ранних Грантах, Калинах и на Прирорах попадаются (уже пару раз приезжали ко мне приороводы с этой проблемой — решаю за 15 мин, 500р + 750р (работа по замене одного чипа) . Однако т.к. я забил на ТО гарантии у меня не было.Выяснил что выходит из строя и почему по форумам в интернетеВиновники два ключа bts-5242 в на плате ЦБКЭ. Обычно выходит из строя один, иногда два сразу. Обычно они греются, подвергаясь нагрузкам и когда нибудь уже перестают работать, а на тектолите платы виден коричневатый оттенок от перегрева платы в этом месте. Изредка образуется черный нагар и даже прогарает тектстолит платы (недавно такая попалась).Недавно приезжал на Priore парень говорит замкнули случайно поворотники на прицепе в итоге накрылся ключ. Это был сложный случай — пришлось восстанавливать прогоревшие контакты верхнего слоя текстолита (вышло не 15 минут)), а часа 2). Ему официалы зарядили 13 т.р. и ждать больше месяца.Кому в Питере надо будет решить проблему — обращайтесь.

Видео по замена ключа:

Для тех, кто хочет купить микросхему:

Купить ключ

—— замена одного чипа: 250р (З/Ч 1 шт)+ 1000р (работа) ———- замена двух чипов: 500р (З/Ч) + 1000р (работа) ———- по времени 15 — 60 минут (можно посидеть подождать — сделаем при вас) ——

Пообщаться лично со мной: https://vk.com/remont_iphone_v_kolpino_kupchino

Далее фото где в Калине 2 находится ЦБКЭ и визуально как выглядит сгоревший ключ и установленный новый и несколько фото одного из моих сервисов по ремонту техники.

Располагаем всем необходимым инструментом и оборудованием для замены микросхем в течение 30-60 минут

И контакты прилагаю:

ГРУППА В КОНТАКТЕ -vk.com/remont_kupchino_kolpino_spb

Instagram — www.instagram.com/scmobilnik/

(812) 987-96-11 (ст.м. Купчино, ст.м. Звездная)(812) 988-98-33 (г. Колпино)

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер
