Зажигание лады приоры

Датчик Холла и диагностика системы

Датчик Холла – это устройство, необходимое для измерения магнитного поля, силы тока, а также сопротивления в проводниках. В настоящее время различают два вида подобного устройства: аналоговые и цифровые. Вторые могут определить, где есть, а где нет магнитного поля. То есть, его можно использовать, если пропала искра в машине Ваз-2112. Его используют и во время диагностики системы зажигания автомобилей ваз и других. Главное преимущество заключается в том, что датчик оказывает бесконтактное воздействие. Поэтому вероятности того, что в цепи появится замыкание, нет.

Аналоговый датчик Холла преобразует индукции поля в напряжение. Величина которую он показывает, полностью зависит от полярности поля, а также его силы.

LADA PRIORA 21723

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля
2 К контрольному сигнализатору аварийной сигнализации
3 К датчику аварийного давления масла
4 К выключателю стояночного тормоза
5 К блоку управления иммобилизатора
6 К блоку управления подушкой безопасности
7 К выключателю наружного освещения
8 К переключателю указателей поворота (правый борт)
9 К переключателю указателей поворота (левый борт)
10 К блоку управления системы впрыска топлива
11 К датчику отключения подушки безопасности переднего пассажира
12 К датчику непристегнутых ремней безопасности
13 К блоку управления электронного распределителя тормозных сил
14 К клавише «RESET»на подрулевом переключателе (-)
15 К датчику уровня тормозной жидкости
16 К датчику управления антиблокировочной системы тормозов
17 К выключателю дальнего света фар
18 К выключателю освещения комбинации приборов
19 Корпус
20 К клемме «30» аккумуляторной батареи
21 К клемме «15» выключателя зажигания
22 К датчику расхода топлива
23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-)
24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-)
25 К датчику наружной температуры (-)
26 К датчику наружной температуры (+)
27 К датчику уровня топлива
28 К датчику скорости
29 К датчику температуры охлаждающей жидкости
30 Низковольтный вход тахометра
31 Диагностика при производстве комбинации приборов
32 К клемме «L» реле-регулятора генератора

Перечень элементов схемы электрических соединений жгута проводов заднего LADA PRIORA

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери);
3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери);
4 – боковой указатель поворотов левый;
5 – контроллер электропакета;
6 – боковой указатель поворотов правый;
7 – блок освещения салона;
8 – выключатель контрольной лампы ручного тормоза;
9 – фонарь левый;
10 – фонарь правый;
11 – датчик температуры воздуха салона;
12 – выключатель плафона освещения салона в стойке двери водителя;
13 – выключатель плафона освещения салона в стойке правой передней двери;
14 – выключатель плафона освещения салона в стойке правой задней двери;
15 – выключатель плафона освещения салона в стойке левой задней двери;
16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери);
17 – колодка жгута проводов заднего к колодке жгута проводов дополни-
тельного (правой задней двери);
18 – колодки жгута проводов заднего к громкоговорителю заднему правому;
19 – колодки жгута проводов заднего к громкоговорителю заднему левому;
20 – прикуриватель;
21 – модуль электробензонасоса;
22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3;
24 – фонарь освещения багажника;
25 – дополнительный сигнал торможения;
26 – выключатель привода замка багажника;
27 – плафон освещения салона;
28 – колодка жгута проводов заднего к колодке жгута проводов переднему;
29 – датчик скорости левый задний;
30 – датчик скорости правый задний;
31 – датчик системы автоматической очистки стекол (датчик дождя);
32 – регулятор чувствительности датчика дождя;
33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4;
34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки;
35 – блок сигнализации системы безопасной парковки;
36 – преднатяжитель ремня безопасности водителя;
37 – преднатяжитель ремня безопасности пассажира;
38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери);
39 – блок управления надувных подушек безопасности;
40 – блок управления системы парковки;
41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка);
42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка);
43 – обогреватель левого сидения;
44 – выключатель электрообогревателей сидений;
45 – обогреватель правого сидения.
46 – колодка жгута проводов заднего к выключателю системы парковки.

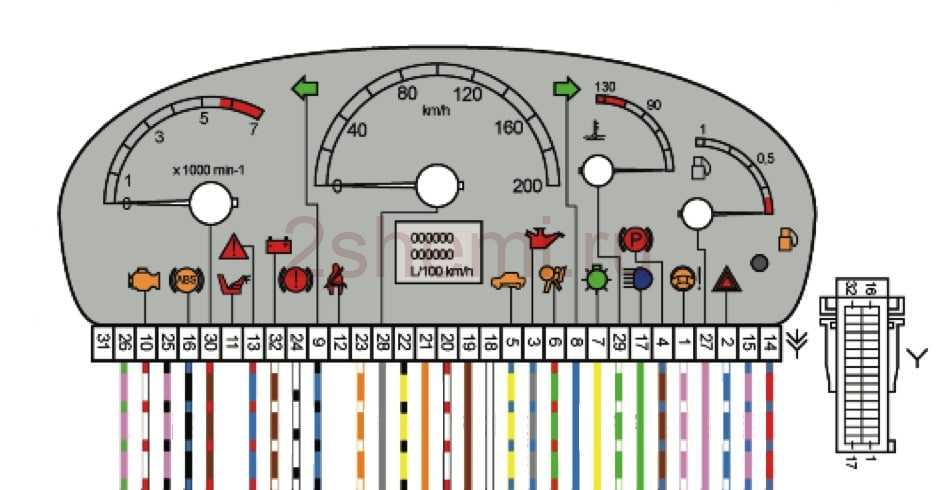

Схема блока комбинации приборов

№	Расшифровка
1	Электроусилитель руля
2	Контроль аварийки ВАЗ-2170
3	Подключение к датчику давления масла
4	Световой индикатор стояночного тормоза
5	Электронное противоугонное устройство
6	Модуль управления подушками безопасности
7	Сигнализатор включения наружного освещения
8	Указатель и дублер правого поворотника
9	Указатель и дублер левого поворотника
10	Блок управления двигателя
11	Отключение передней подушки безопасности пассажира
12	Сигнализатор ремней безопасности
13	Блок тормозной системы ABS
14	Кнопка подрулевого переключателя
15	Индикатор расширительного тормозного бачка
16	Модуль управления системой безопасности ABS
17	Блок управления головными фонарями дальнего света
18	Модуль подсветки щитка
19	Общий минус устройства
20	Аккумуляторные клеммы постоянного плюса
21	Контакт замка зажигания
22	Топливный расходомер
23, 24	Подрулевые переключатели поворотов
25,26	Датчики температуры за бортом
27	Датчик топлива ВАЗ-2170
28	Датчик скорости
29	Датчик температуры охлаждения жидкости
30	Сигнал тахометра
31	Диагностика щитка
32	Клемма реле регулятора генератора

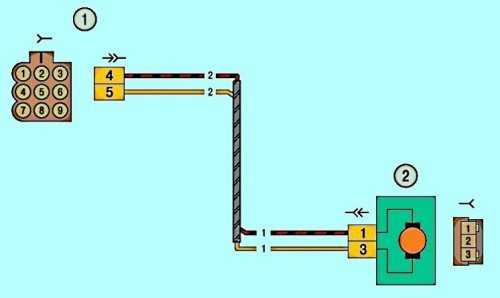

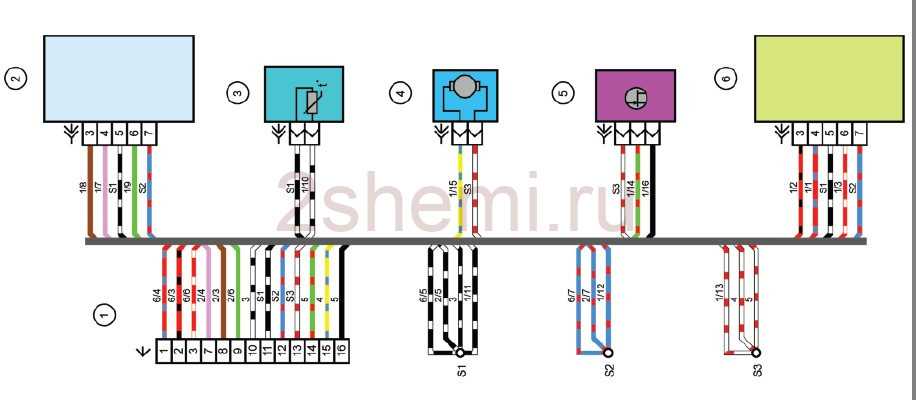

Схема электрических соединений жгута проводов отопителя PRIORA 21723

1. колодка жгута проводов отопителя к колодке жгута проводов переднего;
2. моторедуктор воздухосмешения;
3. датчик температуры испарителя;
4. электровентилятор 2172;
5. регулятор частоты вращения;
6. моторедуктор рециркуляции.

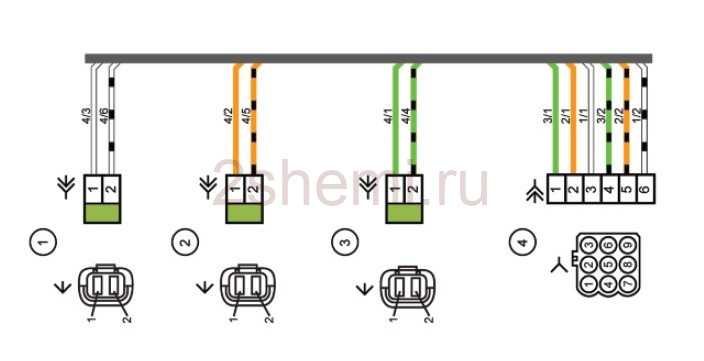

Схема датчиков системы парковки 2172-3724248

1,2,3 – датчики системы парковки; 4 – колодка жгута проводов датчиков системы парковки к колодке жгута проводов заднего.

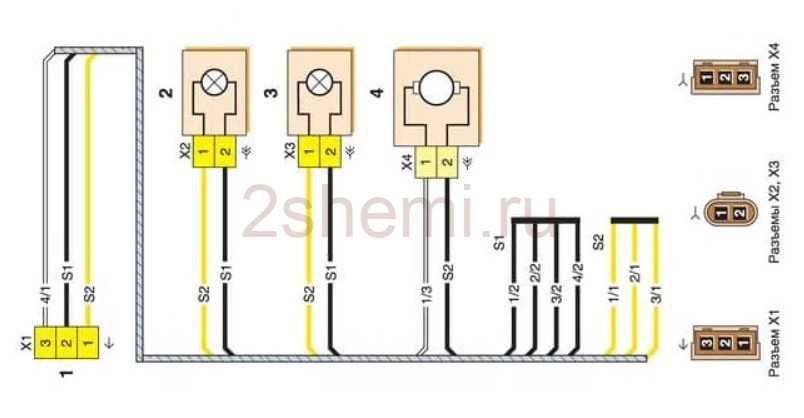

Распиновка подсветки заднего номера

1. Подача напряжения на фонари, освещающие задний номер 2,3. Лампы освещения номерного знака Приора 4. Электрический мотор блокировки крышки багажника

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

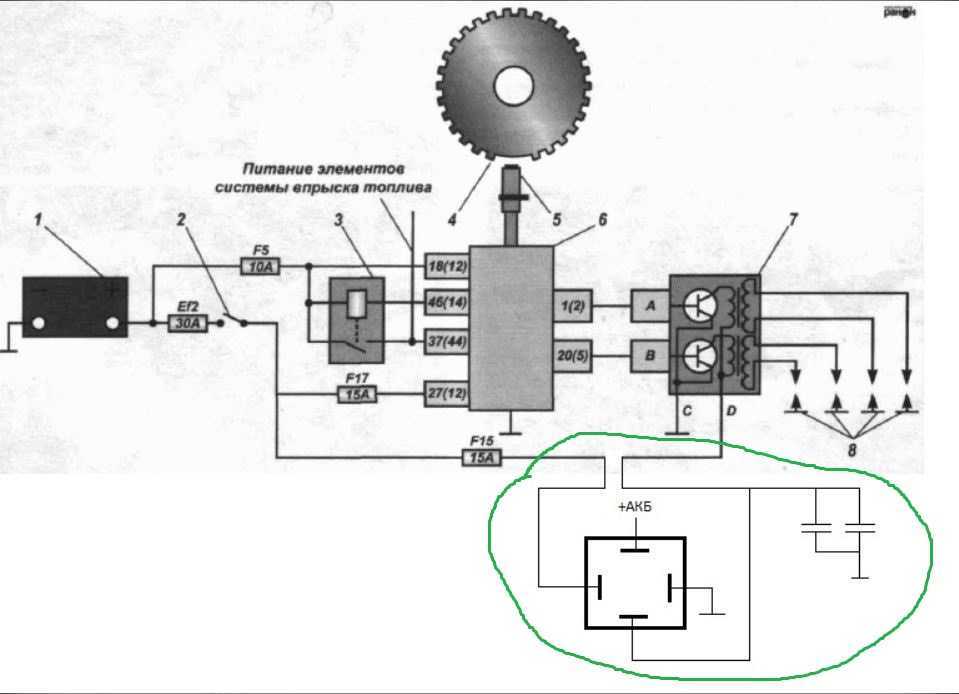

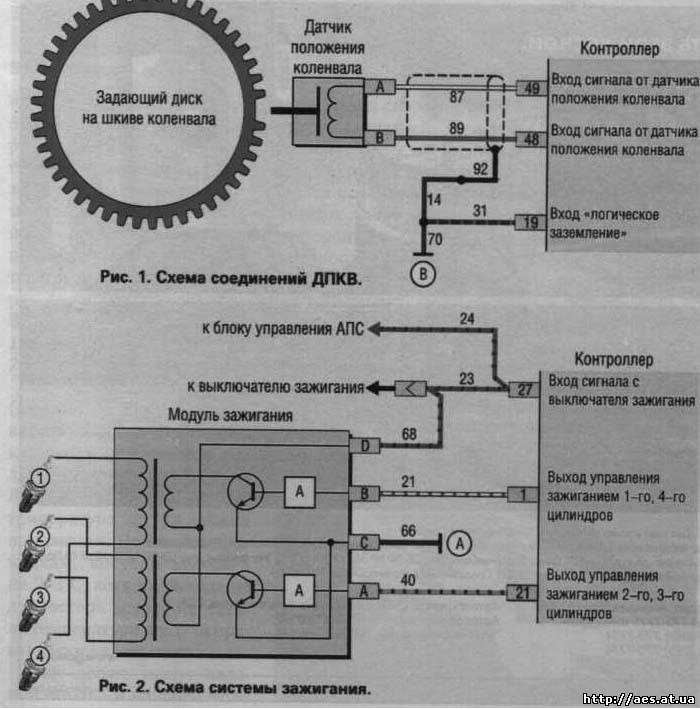

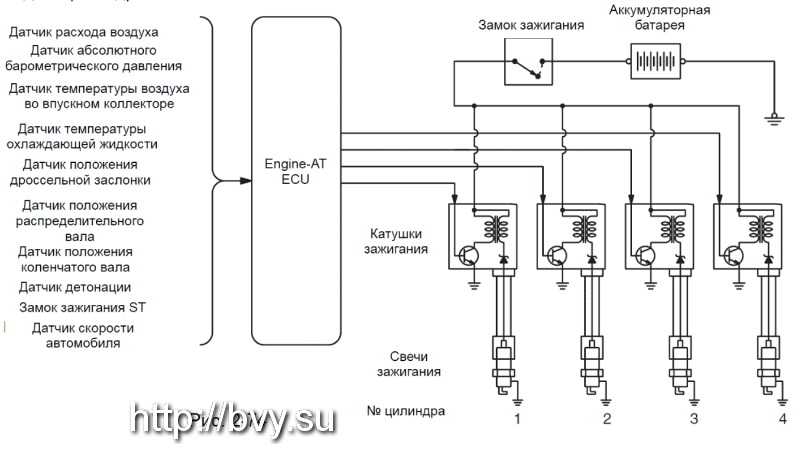

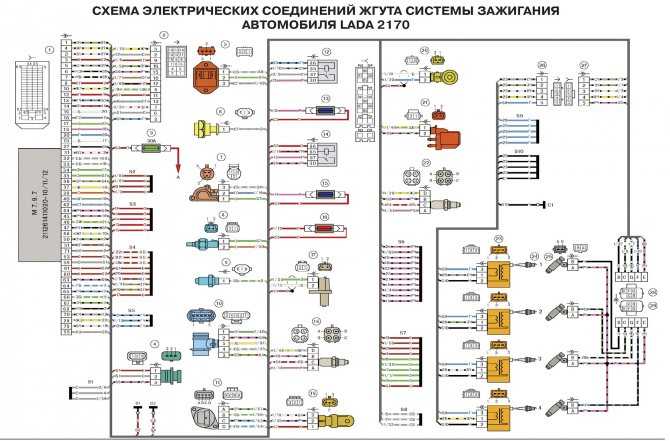

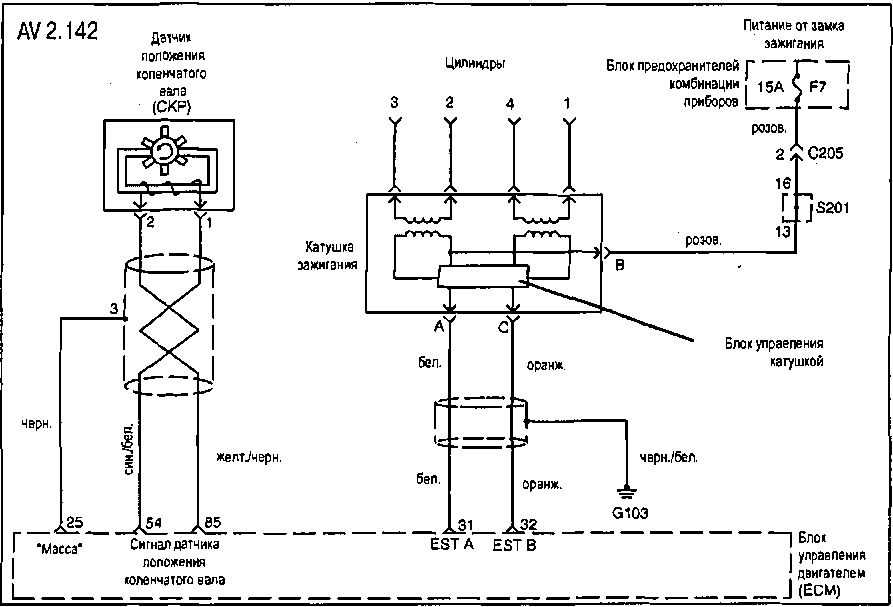

Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

№ контакта	Расшифровка
1	Питание ЭБУ
2	Присоединение колодки жгута системы зажигания к жгуту приборной панели
3	Блок предохранителей
4	Измерительный прибор определения скорости движения
5	Датчик определения неровностей дорожного покрытия (расположен на опорной чаше амортизатора)
6	Индикатор аварийной контрольной лампы давления масла
7	Сенсор ДПДЗ
8	Сенсор ДТОЖ
9	Индикатор температуры охлаждающей жидкости
10	MAF-сенсор (ДМРВ)
11	Клапан холостого хода (КХХ)
12	Основное реле топливного насоса
13	Предохранитель цепи питания, отвечающий за бензонасос
14	Реле стартера
15	Предохранитель реле стартера (15А)
16	Плавкая вставка ЭБУ
17	Датчик положения коленчатого вала (ДПКВ)
18	Кислородный датчик
19	Датчик фазы распредвала
20	Датчик определения уровня детонации
21	Электромагнитный клапан продувки фильтра и улавливания паров
22	Лямбда-зонд
23	Питание модуля электронного зажигания
24	Подача напряжения на свечи зажигания
25	Питание топливного инжектора
26	Колодка жгута от катушки зажигания к жгуту ЭСУД
27	Колодка жгута от системы зажигания к жгуту проводов катушек зажигания
28	Разъем компьютера двигателя к системе впрыска
29	Колодка жгута системы впрыска к жгуту системы зажигания
А	На клемму (+) АБ
В1, В2	Места крепления заземляющих проводов системы зажигания
С1	Место крепления заземляющего провода, идущего от катушек зажигания

Электрожгут системы зажигания, 2170-3724026.

Электрожгут катушек зажигания, 1118-3724148.

Электрожгут форсунок, 11186-3724036.

Электронная система управления двигателем автомобилей семейств Лада Приора, Лада Калина, Лада 4х4 с контроллером МE17.9.7 и М75 ЕВРО-4, устройство и диагностика.

В книгу вошла инструкция по устройству и диагностике системы распределенного впрыска топлива с электронной педалью акселератора автомобилей Лада Приора, Лада Калина, Лада 4х4 с контроллером ME17.9.7 и М75 ЕВРО-4. Приведены устройство и принцип работы системы, работа элементов системы, диагностические карты кодов неисправностей. В приложениях приведены перечень деталей системы распределенного впрыска топлива автомобилей LADA и рекомендуемый специнструмент и оборудование.

Технологическая инструкция разработана в соответствии с требованиями стандартов РФ и ОАО «АВТОВАЗ» и учитывает состояние конструкторской документации на автомобили LADA на сентябрь 2013 г. При изменении конструкции автомобиля в технологическую инструкцию могут быть внесены изменения.

Документация предназначена для специалистов по диагностике и ремонту электронных систем управления двигателем и инженерно-технических работников предприятий, занятых техническим обслуживанием и ремонтом автомобилей LADA. Позволяет обеспечить качественное выполнение работ. Может использоваться при обучении персонала.

В данной инструкции описывается устройство и диагностика электронных систем управления:

— Двигателем 21126-46 с контроллером 21126-1411020-40/42 семейства LADA PRIORA. — Двигателем 11194-40 с контроллером 11194-1411020-20 и двигателем 21126-80 с контроллером 21126-1411020-50/52 семейства LADA KALINA. — Двигателя 21214-00 с контроллером 21214-1411020-50 семейства LADA 4х4.

Схемы электрических соединений ЭСУД с контроллерами 21126-1411020-40/42, 11194-1411020-20 и 21214-1411020-50 приведены в разделе 2 «Диагностика». Особенности устройства электронной системы управления двигателем 21126 с контроллером 21126-1411020-45 LADA PRIORA по состоянию конструкторской документации на сентябрь 2013 г. приведены в разделе 3.

Перечень деталей электронных систем управления двигателями 21126-46, 11194-40, 21126-80, 21214-00 приведен в приложении А. Перечень приборов и специнструмента для диагностики и ремонта системы приведен в приложении Б.

В электронной системе управления двигателем автомобиля с контроллером 21126-1411020-45 LADA PRIORA реализован интерфейс обмена данных между контроллером ЭСУД, комбинацией приборов и диагностическим прибором по шине CAN.

Шина CAN представляет собой двухпроводную линию:

— Линия низкого уровня CAN L (контакт «X1/44» контроллера ЭСУД – контакт «28» комбинации приборов – контакт «14» колодки диагностики). — Линия высокого уровня CAN H (контакт «X1/32» контроллера ЭСУД – контакт «29» комбинации приборов – контакт «6» колодки диагностики).

Сигнализатор «двигатель», сигнализатор аварийного давления масла, сигнализатор разряда аккумуляторной батареи, тахометр и спидометр, расположенные в комбинации приборов, управляются с контроллера ЭСУД по шине CAN.

Схема электрических соединений приведена в альбоме электросхем «Схемы электрических соединений автомобилей LADA PRIORA 21723000004624» изд. 2013 г. Назначение контактов контроллера 21126-1411020-45 приведено в разделе 3.1. Оригинальные коды неисправностей контроллера 21126-1411020-45 приведены ниже.

— ЭСУД семейств LADA PRIORA, LADA KALINA, LADA 4х4 с контроллером МЕ17.9.7 и М75 ЕВРО-4, устройство и диагностика. — Особенности устройства электронной системы управления двигателем 21126 с контроллером 21126-1411020-45 LADA PRIORA.

Приложение А.

— Перечень деталей системы управления двигателем 21126-46 LADA PRIORA. — Перечни деталей системы управления двигателем 11194-40 и двигателем 21126-80 LADA KALINA. — Перечень деталей системы управления двигателем 21214-00 LADA 4х4.

Приложение Б.

— Перечень приборов и специнструмента для ремонта и обслуживания систем распределенного впрыска топлива автомобилей LADA.

Предупреждение!

Электронная версия данной книги создана исключительно для ознакомления только на локальном компьютере. Скачав файл, вы берете на себя полную ответственность за его дальнейшее использование и распространение. Начиная загрузку книги, вы подтверждаете свое согласие с данными утверждениями.

Реализация данной электронной книги с целью получения прибыли незаконна и запрещена. По вопросам приобретения данной книги обращайтесь непосредственно к законным издателям или их представителям.

Электронная система управления двигателем автомобилей семейств Лада Приора, Лада Калина, Лада 4х4 с контроллером МE17.9.7 и М75 ЕВРО-4, устройство и диагностика — СКАЧАТЬ КНИГУ >>>

Схема электрооборудования ваз 2170 приора

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ЗАДНЕЙ ДВЕРИ

Соединения жгута проводов задней двери: 1 – колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 – электродвигатель блокировки правой задней двери

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

Соединения жгута проводов правой передней двери: 1 – колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 – колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому; 3 – электродвигатель стеклоподъемника; 4 – переключатель стеклоподъемника; 5 – электродвигатель блокировки правой передней двери; 6 – электродвигатель и электронагреватель правого наружного зеркала; 7 – колодка жгута проводов дополнительного заднего правого к жгуту заднему

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

Соединения жгута проводов левой передней двери: 1 – колодка жгута проводов дополнительного заднего левого к жгуту заднему; 2 – колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому; 3 – электродвигатель стеклоподъемника; 4 – модуль двери водителя; 5 – электродвигатель блокировки левой передней двери; 6 – электродвигатель и электронагреватель левого наружного зеркала

СОЕДИНЕНИЯ ЖГУТА ПРОВОДОВ ФОНАРЕЙ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

Соединения жгута проводов фонарей освещения номерного знака: 1 – колодка жгута проводов фонарей освещения номерного знака к жгуту заднему; 2, 3 – фонари освещения номерного знака; 4 – электродвигатель блокировки багажника

СОЕДИНЕНИЯ ЗАДНЕГО ЖГУТА ПРОВОДОВ АВТОМОБИЛЯ

Соединения заднего жгута проводов автомобиля: 1 – колодка жгута проводов заднего к жгуту панели приборов; 2 – колодка жгута проводов заднего к жгуту левой задней двери; 3 – колодка жгута проводов заднего к жгуту правой передней двери; 4 – контроллер электропакета; 5 – боковой указатель поворотов левый; 6 – боковой указатель поворотов правый; 7 – плафон освещения салона; 8 – выключатель контрольной лампы стояночного тормоза; 9 – левый фонарь; 10 – правый фонарь; 11 – датчик температуры воздуха салона; 12, 13, 14, 15 – выключатели плафона освещения салона; 16 – колодка жгута проводов заднего к жгуту левой передней двери; 17 – колодка жгута проводов заднего к жгуту правой задней двери; 18 – колодки жгута заднего к громкоговорителю заднему правому; 19 – колодки жгута заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22 – выключатель освещения багажника; 23 – элемент обогрева заднего стекла; 24 – фонарь освещения багажника; 25 – дополнительный стоп-сигнал; 26 – выключатель привода замка багажника; 27 – колодка жгута проводов заднего к жгуту фонарей освещения номерного знака; 28 – колодка жгута проводов заднего к жгуту правой передней двери; A1, А2, А3, А4 – точки заземления жгута проводов заднего; ХР1, ХР3 – разъемы контроллера электропакета

СОЕДИНЕНИЯ ЖГУТА ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЭСУД)

Соединения жгута электронной системы управления двигателем (ЭСУД): 1 – ЭБУ; 2 – колодка жгута ЭСУД к жгуту панели приборов; 3 – основной блок предохранителей; 4 – датчик скорости; 5 – датчик неровной дороги; 6 – датчик сигнальной лампы аварийного падения давления масла; 7 – датчик положения дроссельной заслонки; 8 – датчик температуры охлаждающей жидкости; 9 – датчик указателя температуры охлаждающей жидкости; 10 – датчик массового расхода воздуха; 11 – регулятор холостого хода; 12 – реле электробензонасоса; 13 – предохранитель цепи питания электробензонасоса (15 A); 14 – реле зажигания; 15 – предохранитель реле зажигания (15 A); 16 – предохранитель цепи питания ЭБУ (7,5 A); 17 – датчик положения коленчатого вала; 18 – управляющий датчик концентрации кислорода; 19 – датчик фаз; 20 – датчик детонации; 21 – электромагнитный клапан продувки адсорбера; 22 – диагностический датчик концентрации кислорода; 23 – катушки зажигания; 24 – свечи зажигания; 25 – форсунки; 26 – колодка жгута проводов катушек зажигания к жгуту ЭСУД; 27 – колодка жгута ЭСУД к жгуту проводов катушек зажигания; 28 – колодка жгута ЭСУД к жгуту форсунок; 29 – колодка жгута форсунок к жгуту ЭСУД; А – к клемме «плюс» аккумуляторной батареи; В1, В2 – точки заземления жгута системы зажигания; C1 – точка заземления жгута проводов катушек зажигания ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЯ ПЕРЕДНЕГО ЖГУТА ПРОВОДОВ АВТОМОБИЛЯ

Описание катушки зажигания

Начнем с описания автомобильных КЗ. В первую очередь необходимо рассмотреть устройство, а также принцип работы узла на двигателе 8 или 16 клапанов.

Устройство и принцип работы

Каждому автолюбителю известно, что основная функция КЗ на Лада Приора заключается в воспламенении горючей смеси, что необходимо для запуска силового агрегата. Чтобы обеспечить поджег смеси, в КЗ вырабатывается очень высокое напряжение, составляющее 40 тысяч вольт. Сама по себе КЗ представляет собой трансформаторное устройство, предназначенное для повышения низкого напряжения, которое вырабатывает АКБ. По своему устройству КЗ 16-клапанного двигателя состоит из двух обмоток — первичной и вторичной, которые намотаны при помощи медного провода на стальной сердечник.

Сначала на сердечник наматывается первичное устройство, а сверху него — вторичное. Эта конструкция защищается при помощи специального корпуса. В том случае, если в первичной обмотке содержится около 150 витков, то во вторичной их будет уже не одна тысяча.В конструкции КЗ нет высоковольтных кабелей, поскольку они надеваются именно на свечу.

Когда блок управления силовым агрегатом передает сигнал на первичную обмотки, вокруг сердечника является магнитное поле. В конечном итоге оно способствует образованию высокого напряжения на вторичной обмотке. Что касается свечи, то в этот момент она осуществляет воспламенение горючей смеси в цилиндрах 16-клапанного мотора. КЗ оборудована защитным корпусом, а внутри конструкции имеется специальная пружинка с диодом. Последний предназначен для оперативного отсекания сигналов с высоким напряжением (автор видео о неисправности узла — канал IZO)))LENTA).

Виды катушек

Вкратце рассмотрим основные виды КЗ для автомобилей:

1. Общая КЗ, этот тип является одним из наиболее распространенных. Он может использоваться как в контактной, так и в бесконтактной, а также электронной системах с трамблером.
2. Индивидуальный тип КЗ. Предназначен для использования в электронных системах. По конструкции этот тип также состоит из первичной и вторичной обмоток, только расположены они наоборот — сначала вторичная, затем первичная. Также в таких КЗ могут использоваться электронные компоненты для воспламенения горючей смеси.
3. Сдвоенный тип, такие КЗ также часто называются двухвыводными. Используются такие узлы в различных электронных системах. Ключевым отличием конструкции является наличие двух высоковольтных кабелей, предназначенный для обеспечения образования искры в двух цилиндрах одновременно.

Признаки неисправности

Катушка зажигания на Приору на 16-клапанном моторе, как и любой другой механизм, рано или поздно выходит из строя.

О том, что это устройство нуждается в замене или ремонте, водитель сможет узнать по таким симптомам:

1. Работа силового агрегата в целом нарушается. 16-клапанный двигатель начинает вибрировать, его мощность падает, при нажатии на педаль газа разогнаться будет затруднительно. Кроме того, двигатель начинает троить. Такие же признаки проявляются и при неработоспособных свечах, поэтому их необходимо проверить в первую очередь.
2. Пытаясь разогнаться, водитель заметит, что транспортное средство стало дергаться. Также толчки появляются во время езды на пониженных скоростях.
3. Еще один симптом — наличие трещин либо следов обрывов в изоляции.

Проверка работоспособности: как проверить катушки зажигания на Приоре

Прежде чем приступать к замене катушек зажигания, обязательно нужно сделать проверку для этого осмотрите их. Недопустимы трещины, сколы, иные повреждения на ее корпусе. Если Вы видите, что пластмасса повреждена, значит, деталь перегрелась, ее нельзя эксплуатировать дальше.

Ответ на вопрос о том, как проверить элемент системы зажигания Приоры на 16 клапанов, не ограничивается только осмотром. Сначала нужно поменять их местами и посмотреть, появились ли перебои в другом цилиндре. Если перебои есть, проблема в катушке. Есть несколько способов с использованием приборов. Для работы нужно:

1. Зафиксировать машину на месте и заглушить мотор.
2. Снять минус с АКБ.
3. Отключить деталь от мотора, а затем подключить к ней полностью работоспособную свечку.
4. Отключите бензонасос.
5. Используйте защитные средства от удара током, это обязательно!
6. Включите зажигание и прокрутите стартер. Свеча должна получить искру при нормальной работе.
7. Иногда ремонт катушки зажигания Приоры начинается после получения данных с ЭБУ. Коды, начинаются с 0301, заканчиваются 0304, обозначая соответственно каждый цилиндр. Однако отображается проблема в модуле «катушка-свеча», поэтому виновника придется выяснять отдельно.

А теперь проверяем элемент системы зажигания на Приоре мультиметром. Для этой и дальнейшей работы с комплектующими подойдут модели АЗ-1 или МД-1. Для этого:

1. Достаньте обследуемую деталь из-под капота.
2. Переключатель измерений поставьте в положение «200 Ом», соедините щупы. Дисплей должен показать «0» или близкие к этому значения.
3. При помощи щупов проверяется внешняя обмотка. Распиновка – 1,3. Дисплей в точности должен показать 0,08 Ом. Погрешность – это то число, которое показал дисплей при калибровке, его нужно отнять. Если ничего не показывается, проверьте, точно ли щупы соприкасается с обмоткой. Если контакт есть, а результата нет, обмотка оборвалась, ее нужно менять.
4. На мультиметре установите лимит измерения 2 МОМ для проверки высоковольтной обмотки. Черный щуп подключите в к выводу второго разъема, а красный – в вывод катушки. Показатель должен быть равен 342 кОм – но только для холодной детали. Ее следует остудить перед проверкой. Здесь также требуется проверка точного контакта со щупом.

Помните, что обмотка данной запчасти не меняется, а вот наконечник можно спокойно поменять. Чаще всего ремонт ограничивается обычной заменой – для того, чтобы быть полностью уверенным в герметичности детали.

Система зажигания

Такая система представляет собой совокупность деталей, которые участвует в процессе образования искры в двигателе. Искра в ДВС необходимо для воспламенения топливной смеси в камере сгорания. Если в двигателе пропадает искра, то работа его полностью останавливается.

В систему зажигания Приоры входят следующие элементы:

• Катушка зажигания;
• Свеча зажигания;
• Датчик положения коленчатого вала;

Три этих детали отвечают за образование искры в двигателе Приоры, поломка одно из них влечет за собой потерю искры в конкретном цилиндре.

Давайте рассмотрим каждую деталь системы зажигания автомобиля подробнее, чтобы более детально понять их назначение.

Свеча зажигания

Свечи зажигания используются во всех автомобилях с бензиновыми двигателями. Она вкручивает в головку блока цилиндров и образует искру в камере сгорания, которая необходима для возгорания топливной смеси.

Свеча представляет собой деталь и с резьбовой частью, которая вкручивается в ГБЦ, внутри резьбовой части помещен электрод генерирующий искру. Так как свеча работает под высоким напряжением, чтобы не допускать пробоя и утечки напряжения в свече применяется специальный изолятор.

Катушка зажигания

Как описывалось выше на приоре уже применяется индивидуальная катушка зажигания. Такая катушка устанавливается на каждый цилиндр и отвечает за подачу искры определенного цилиндра. Переход на ИКЗ позволил увеличить мощность двигателя, при экономии топлива.

Катушка зажигания представляет собой деталь, в которой имеется две обмотки первичная и вторичная. На первичную обмотку поступает напряжение 12В, а на вторичной обмотке вырабатывается напряжение уже почти 40 000 Вольт. Такое напряжение необходимо для надежного образования искры в камере сгорания.

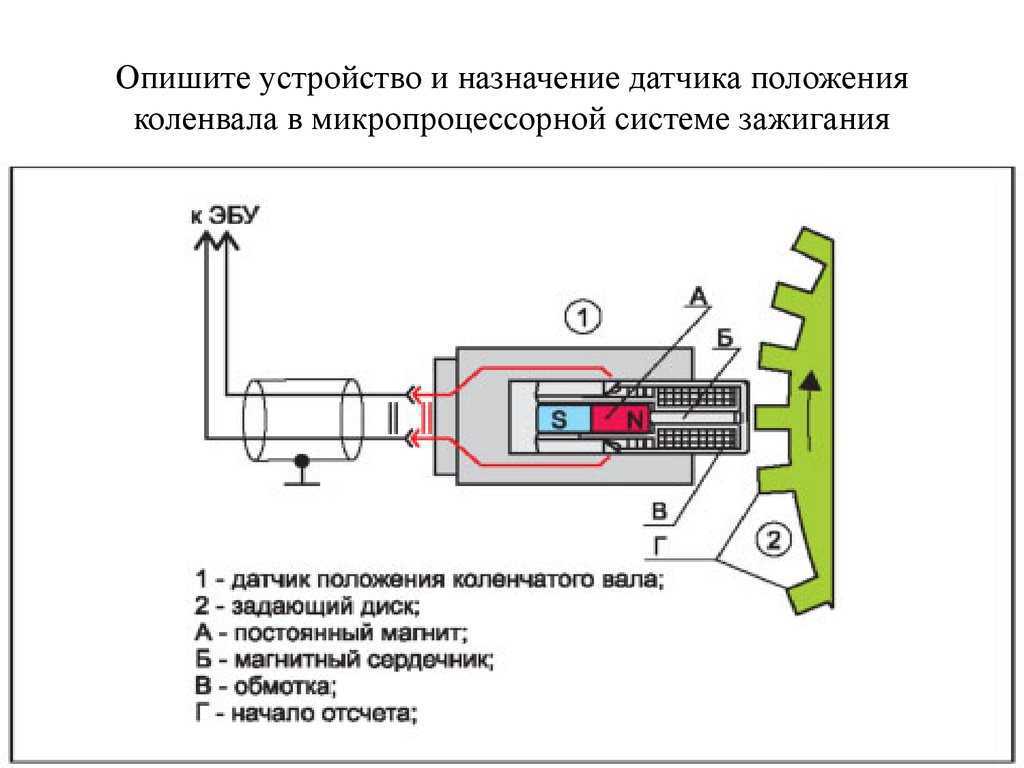

Датчик положения коленчатого вала

Данный датчик необходим для определения верхней мертвой точки ДВС, то есть когда в двигателе происходит такт сжатия необходимо подать искру в камере сгорания. Данный датчик понимает, когда поршень находится вверху и подает сигнал на ЭБУ, а тот в свою очередь подает сигнал на ИКЗ для формирования искры в данном цилиндре. Так происходит воспламенение топливно-воздушной смеси в конкретном цилиндре.

Данный датчик устанавливается рядом со шкивом коленчатого вала и считывает с него показания. На шкиве коленвала находятся риски, которые ДПКВ считывает и тем самым определяя ВМТ.

Следует отметить, что поломка данного датчика или обрыв его цепи питания приводит к потере искры на ДВС и невозможности его запустить.

Общий принцип работы катушки зажигания, история

Как и большинство активных электрических устройств, бобина работает на индукционном эффекте
. Суть такова. На катушку постоянно подаётся напряжение 12 вольт. Внутри устройства проходят две обмотки. Высокого и низкого напряжения. Хитрость в том, что в момент замыкания цепи в обмотке низкого напряжения — 12 вольт. Во второй, внутренней, индуцируется короткий импульс высокого напряжения. До 24 Квольт. То есть 24 тысячи. Этот импульс подаётся на свечу зажигания, и между её электродами вспыхивает высокотемпературная искра, поджигающая топливную смесь. Существует три вида системы зажигания:

1. Контактная — 14—18 Квольт.
2. Электронная — 19—22 Квольт.
3. Электронная система управления двигателем (ЭСУД) — 22—26 Квольт.

На «Приоре» стоит именно система ЭСУД. В чём её отличие от остальных, привычных установок.

Внимание!
Напряжение на катушках действительно очень высокое. Поэтому при работе с ними на «Приоре» обязательно соблюдать технику безопасности

Особенности ЭСУД

Автомобили, оснащённые этими системами, в обиходе водителей называют просто — «инжекторы». Здесь управляет всем, или правильней электронный блок управления. Его водители и слесаря зовут ещё проще — мозги. Вся работа этого анклава идёт цепочкой:

• «Мозги».
• Датчики.
• Снова ЭБУ.
• Исполнительные механизмы.

То есть идёт запрос на датчики, которые, образно говоря, сообщают в «мозги» о состоянии мотора. В каком положении поршни кривошипно-шатунного механизма (КШМ), в каком положении клапана и так далее. Сверяясь, с заложенными таблицами ЭБУ даёт сигналы исполняющим устройствам — форсункам, катушкам зажигания и системе холостого хода.

Основное отличие ЭСУД «Приоры»

Дело в том, что для мотора «Приоры» реализована идея индивидуальной катушки зажигания для каждой свечи
. Так как двигатель имеет 16-клапанный газораспределительный механизм, с глубокими колодцами для установки свечей, это позволяет отлично осуществить эту идею. Итак, на моторе «Приоры» установлено 4 искрообразователя. На более ранних моделях автомобилей с ЭСУД устанавливался модуль из двух спаренных катушек. Неудобство в том, что при выходе из строя одной из обмоток, прекращают работу сразу два цилиндра. Либо 1 и 4, либо 2 и 3.

На «Приоре» с раздельными искробразователями, на каждой свече своя катушка. То есть при поломке перестаёт работать только один цилиндр. Это позволяет добраться, с грехом пополам до места ремонта.

Осторожно!
Некоторые водители могут даже не заметить, или не очень обратить внимание на выход из строя одной катушки, и продолжать эксплуатировать «Приору» в обычном режиме. Этого делать не стоит. Такая небрежность грозит полным выходом мотора из строя, от перераспределения нагрузки в КШМ

Такая небрежность грозит полным выходом мотора из строя, от перераспределения нагрузки в КШМ.

Главные признаки появления неисправности

Внимательный водитель, профессионал, сразу обратит внимание на нетипичное поведение «Приоры». Вот что будет заметно:

• Повышенная вибрация на холостых оборотах.
• Затруднённый запуск мотора.
• Рывки и «подёргивания» при наборе скорости.
• Общая потеря мощности.
• Зажигается сигнал «Чек энджер» на комбинации приборов.

При любом из этих признаков, а также если они присутствуют все, необходимо обязательно выяснить причину нарушения работы мотора.

КАКИМ ОБРАЗОМ МОЖНО ПРОВЕРИТЬ КАТУШКИ

В любом случае проверка катушки зажигания на Приоре всегда начинается с её внешнего осмотра. Не допускаются даже очень маленькие трещинки или разрывы на её резинках. Их наличие указывает на замену прибора. Трещины, сколы и другие повреждения пластмассовых деталей, говорят о том, что был перегрев катушки, и она могла просто «перегореть». Далее проводится осмотр внутренних деталей, особенно спирали, её расположение. Если осмотр не обнаружил видимых дефектов, приступают к дальнейшей проверке.

Проверить катушку зажигания можно несколькими способами, которые и будут рассмотрены ниже. В процессе эксплуатации машины нечасто, но, возникает необходимость для её проверки. Сделать это, когда нет явных признаков отказа, не так-то просто без специального оборудования, такого как искровой разрядник или осциллограф. Давайте рассмотрим, катушку зажигания без приборов. Для начала можно местами и посмотреть, как будет вести себя мотор после этого. Если перебои переместились с катушкой, значит, в ней есть неисправность, её нужно заменить.

Проверить высоковольтную катушку зажигания можно непосредственно на машине. Для этого её нужно снять с мотора, в высоковольтный вывод вставить исправную свечу, при включенном зажигании, . Исправная катушка проявит себя искрой на свече. При этом необходимо остерегаться высокого напряжения и использовать защитные средства.

ИНСТРУМЕНТАЛЬНАЯ ПРОВЕРКА КАТУШКИ

После визуального осмотра и контроля, можно приступить к проверке с помощью измерительных приборов. Лучше всего для этих целей использовать цифровые мультиметры, или такие приборы, как МД-1 или АЗ-1. Их можно свободно купить, них невысокая. Теперь поговорим о том, как проверить катушку зажигания на Приоре с помощью приборов.

Перед проверкой прибор нужно снять с двигателя. Это можно сделать таким образом:

• Отключают клеммы аккумулятора;
• Снимают защитный пластмассовый кожух с двигателя;
• Сжимают пальцами фиксатор и отсоединяют разъём с проводами;
• Ключиком на «10» вывинчивают крепёжный болт и вынимают катушку из установочного гнезда.

Теперь можно приступить к проверке приборами. Сначала нужно проверить и откалибровать измерительный прибор. Для этого устанавливают переключатель измерений в положение для измерения сопротивления на «200 Ом», и замыкают между собой щупы. Показания должны быть близкими к «0». Эти показания нужно запомнить или записать. Они в дальнейшем могут пригодиться. Прибор откалиброван, можно приступать к проверке. Проверка мультиметром проводится в таком порядке:

1. Оба щупа прибора подключают к разъёму катушки (полярность соблюдать не обязательно) и измеряют сопротивление первичной (низковольтной) обмотки. Распиновка контактов для измерения 1 и 3, предел измерения прибора «200 Ом». Он должен показать примерно 0,8 Ом. От этого значения отнимают показатель, полученный при калибровке, и получают истинное значение сопротивления обмотки. Если показаний нет, нужно проверить надёжность контакта щупов и выводов катушки. Если после нескольких попыток показания не появятся, значит, в первичной обмотке обрыв, и она подлежит замене;

2. Следующее действие будет направлено на проверку высоковольтной обмотки. Устанавливают предел измерения сопротивления в 2 МОМ. В этом случае соблюдать полярность нужно, так как высоковольтная обмотка . Поэтому красный щуп вставляется в вывод катушки, а черный подключают к выводу разъёма под номером 2, он средний в колодке. Прибор должен показать примерно 342 кОм. Следует учитывать тот факт, что показания прибора сильно зависят от нагрева катушки. Лучше всего проверять на холодной катушке. В этом случае также нужно добиваться хорошего контакта щупа прибора с высоковольтным выводом. Если показания близки к бесконечности, нужна замена детали.

Немного о том, возможен ли ремонт катушки зажигания. Восстановить первичную или вторичную обмотку не получиться, а вот заменить наконечник на ней вполне под силу даже начинающим водителям. Для этого запасаются:

• Новым наконечником:
• Новым уплотнительным кольцом;
• Средством для обезжиривания;
• Высокотемпературным силиконовым герметиком.

Место установки наконечника очищают и тщательно обезжиривают. Юбку нового наконечника нужно вывернуть наизнанку и нанести на неё небольшой слой герметика. Пока он немного подсыхает, производят установку нового уплотнительного кольца. Далее нужно установить на своё место резиновый наконечник. На этом ремонт будет закончен.

Виды катушек

Какие свечи зажигания подходят для машины Приора?
Стоит вспомнить о качестве деталей и их состоянии. Иногда свечи имеют неправильный зазор, он не должен быть меньше 1 мм. Чтобы быть уверенным в работоспособности своей машины, лучше менять свечи и катушку зажигания одновременно

Это важно, потому что механизм контактов постепенно изнашивается, приходит в негодность, в результате чего нарушается искрообразование, увеличивается расход топлива

Замена свечей происходит следующим образом:

Свечи зажигания вкручиваются при помощи специального ключа так, чтобы на свое место встало уплотнительное кольцо. После этого нужно подтянуть ключом свечу на 90 градусов. В случае установки старых свечей они подтягиваются только на 15 градусов.

Элегантная «Приора» — это автомобиль с двигателем, работающим на бензине. А это значит, что смесь в цилиндрах поджигается искрой. Ну это, в свою очередь, требует наличия катушки зажигания (бобины). Или искрообразователя. Как эта система работает на «Приоре»? Как устроена, вообще, система зажигания «Приоры»? Вот об этом и пойдёт речь.
