Как проверить и заменить щетки генератора и регулятора напряжения автомобиля газель

Щетки генератора – что это?

Во время эксплуатации машины часто приходится меня некоторые составляющие этого механизма

Нужно не только постоянно заправлять машину, следить за уровнем тормозной жидкости и состоянием тормозных колодок, но и уделять внимание деталям

Одной из таких деталей, незаметных, но крайне важных являются щетки генератора. Они выполняют ключевую роль во всей системе машины, так как отвечают за перенаправление тока. Поэтому всегда нужно следить за их состоянием и вовремя менять, если это необходимо.

От состояния щеток генератора зависит работа всех электроприборов в машине, так как эта маленькая деталь является важной составляющей системы отвода и подвода электрического тока посредством прямого взаимодействия с ротором. В случае, если произойдет поломка щеток генератора, то в машине просто не будет вырабатываться напряжение, отчего не будут нормально функционировать и все механизмы, которые используют ток

Эти щетки, сделанные из графита, будут выполнять свою функцию не зависимо от назначения механизма

В случае, если произойдет поломка щеток генератора, то в машине просто не будет вырабатываться напряжение, отчего не будут нормально функционировать и все механизмы, которые используют ток. Эти щетки, сделанные из графита, будут выполнять свою функцию не зависимо от назначения механизма.

Чтобы определить, нужно ли менять щетку, достаточно просто на нее посмотреть. Если она выступает из собственного «гнезда» более, чем на 5 мм, то ее еще можно оставить. В противном случае ее надлежит заменить.

В чем риск несвоевременной замены щеток?

Нынче существует большое количество щеток генераторов, которые между собой отличаются по конфигурации и предназначению. Выбирать эту деталь следует отталкиваясь от принципа работы самого генератора. Большинству электромотором нужны стандартные щетки с обычными характеристика, но они не слишком прочны и надежны, поэтому и менять их приходится часто из-за быстрого износа.

Если вовремя не поменять такие щетки, то и генератор, и остальные механизмы будут страдать. Часто выбор водителей падает на самые прочные модели или же на те щетки, которые пропитаны специальным раствором, который защищает их от слишком быстрого износа.

К примеру, к электродвигателям, которые работают на высоких оборотах, нужно подбирать специальные графитовые элементы, которые адаптированы под особые условия. Проще говоря, при выборе типа щеток нужно отталкиваться от особенностей работы самого генератора, а иначе он будет некорректно работать.

Коротко о замене

Так как щетки в генераторе снимают напряжение с генераторного коллектора, подают ток для подзарядки аккумулятора и обеспечивают работу электрических цепей в машине, то их замену в случае износа следует произвести как можно быстрее, чтобы не страдали ни Вы, ни автомобиль. Специалисты советуют проверять состояние щеток минимум раз 4 года, а то и чаще, так как эта деталь склонна к быстрому изнашиванию в условиях активной эксплуатации.

Вопрос замены этих щеток зависит от самой машины, то есть существуют только общие указания, а вот про конкретику речи быть не может по причине отличий марок машин.

Перед заменой щеток, нужно сперва обесточить генератор. Чтобы это сделать, нужно отключить от батареи аккумулятора кабель «минуса», а потом снять регулятор напряжения. Сами щетки снимаются очень просто. Потом нужно штекер провода с вывода щеткодержателя. Далее понадобиться отвертка. Ею нужно будет отвернуть винт, на котором держится этот щеткодержатель. После того, как винт откручен, держатель можно вынимать. На место старого держателя нужно поместить новый. После замены эти операции нужно проделать в обратном порядке.

Эта маленькая деталь хоть и примитивная, но играет очень важную роль. Если в Вашей машине плохо работают фары, просаживается напряжение, не заряжается аккумулятор или сама по себе выключается, например, магнитола, то самое время лезть под капот, захватив перед этим новые щетки.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Проверка и замена щеток и регулятора напряжения автомобиля с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Регулятор установлен в подкапотном пространстве и прикреплен к брызговику моторного отсека двумя гайками.

Регулятор обеспечивает напряжение зарядки аккумуляторной батареи 13,4 – 14,7 В при частоте вращения генератора 2800 – 12 000 мин-1, соответствующей частоте вращения коленчатого вала двигателя 1400 – 6000 мин-1, нагрузке 5 – 40 А и температуре от -20 до +80 °С.

На клеммах «Ш» и «-» регулятора падение напряжения должно быть не более 1,6 В при токе 4 А в цепи обмотки возбуждения генератора и температуре +20 °С.

Перед проверкой регулятора убедитесь, что натяжение ремня генератора соответствует норме, а регулятор имеет хороший контакт с «массой» (при необходимости отрегулируйте натяжение ремня и подтяните гайки крепления регулятора к кузову).

Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как в этом случае напряжение генератора сильно возрастает.

1. Перед проверкой регулятора напряжения проверьте состояние проводов и надежность соединений между генератором, регулятором напряжения и аккумуляторной батареей.

Следует учесть, что отсутствие зарядного тока может быть вызвано срабатыванием схемы защиты регулятора при коротком замыкании в цепи обмотки возбуждения генератора. При устранении короткого замыкания работа регулятора напряжения восстанавливается.

2. Регулятор напряжения можно проверить на автомобиле. Для этого нужен вольтметр постоянного тока с пределом измерения до 20 – 30 В и ценой деления 0,1 – 0,2 В.

Пустите двигатель и, поддерживая частоту вращения коленчатого вала двигателя 1700-2000 мин-1, включите ближний свет фар. При этом сила тока зарядки по амперметру должна быть не более 10 А.

Если амперметр показывает силу зарядного тока выше 10 А, выключите ближний свет фар и габаритные огни.

Измерьте напряжение на клемме «+» аккумуляторной батареи, оно должно быть 13,9 – 14,6 В при температуре регулятора +20 °С. Если напряжение отличается от указанных значений значит, регулятор напряжения неисправен и его нужно заменить.

1. Отсоединяем штекерную колодку от регулятора напряжения.

2. Ключом «на 10» отворачиваем два болта крепления регулятора. Под каждым из болтов установлены наконечники «массовых» проводов

Снимаем и заменяем регулятор. Новый регулятор устанавливаем в обратной последовательности.

Снятие и проверка щеток генератора

1. Отключаем аккумуляторную батарею.

2. Отсоединяем штекерную колодку от щеткодержателя.

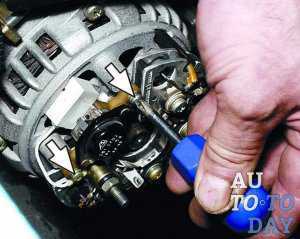

3. Шлицевой отверткой отворачиваем два винта крепления щеткодержателя

4. Снимаем щеткодержатель. Новый щеткодержатель устанавливаем в обратной последовательности

Проверьте легкость перемещения щеток в щеткодержателе. Если щетки заклинило, выньте два крепежных винта и снимите крышку щеткодержателя.

Очистите щетки и прочистите отверстия в щеткодержателе. Если не удается добиться требуемого результата, замените щеткодержатель в сборе или щетки

Замене также подлежат щетки со сколами трещинами или другими дефектами.

Проверьте выступание «а» щеток из щеткодержателя в свободном состоянии.

Если размер «а» менее 8 мм, замените щеткодержатель в сборе или щетки.

Диагностика узла

Рассмотрим процесс диагностики на примере двигателя ЗМЗ-402, процедура проверки должна осуществляться с помощником:

1. Для начала нужно завести мотор и подождать, пока он немного прогреется. Нажмите на газ, чтобы обороты силового агрегата увеличились до 3 тысяч в минуту.
2. Затем включите электрооборудование, в частности, оптику (дальний свет), печку, дворники, световую сигнализацию.
3. Когда потребители будут запущены, производится диагностика напряжения на клеммах АКБ. Значение напряжения в данном случае должно быть более 12 вольт, в противном случае следует проверять регуляторное устройство, обмотки, щетки, и кольца. Щетки могли со временем износиться, а контактные кольца окислиться. Чтобы более тщательно проверить работоспособность реле регулятора, надо отключить все оборудование и оставить только габаритные огни. При оборотах мотора около 1000-1200 в минуту значение напряжения должно составить в районе 13.8-14.5 вольт.
4. Если вы хотите проверить цепь возбуждения агрегата, то надо отключить соединительный разъем от регуляторного устройства. Затем к выводу Ш разъема, а также корпусу реле подключаются щупы вольтметра с контролькой.
5. Далее, активируется зажигание. Если лампочка не горит, то возможно, причина кроется в плохом контакте обмотки с контактными кольцами либо обрыве обмотки возбуждения. Также такая неисправность может быть обусловлена зависанием щеток или неработоспособностью контактных колец роторного механизма. Последние могли окислиться, подгореть либо просто износиться (автор видео о диагностике — Евгений Шевин).

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

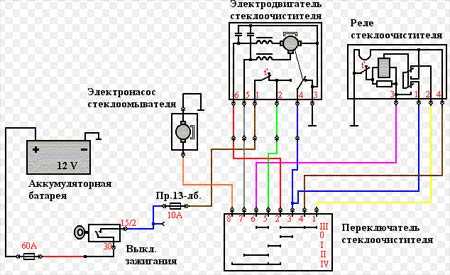

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:

• часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
• не слишком надежен блок управления двигателем;
• часто выходит из строя ДМРВ отечественного производства;
• не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:
Перегреваются и выходят из строя коммутаторы;

Типы генераторов «Газель»

Тип устанавливаемого генератора на коммерческие автомобили «Газель» зависит от модели двигателя – на первых автомашинах ГАЗ-3302 шли два вида моторов:

• ЗМЗ-402;
• ЗМЗ-4063.

На втором поколении «Газелей» стали устанавливаться движки ЗМЗ-405 и Chrysler 2.4, автомобили «Газель Бизнес», выпускаемые с 2010 года, комплектуются моторами УМЗ-4216 и Cummins, соответственно, на них устанавливается другие типы генераторных устройств.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

• электростеклоподъемники;
• электроантенна:
• аудиосистема;
• кондиционер;
• дополнительный вентилятор охлаждения в салоне;
• дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер. Бытует ошибочное представление – если мощность генераторного устройства большая, возможно закипание электролита в аккумуляторе. Но это неверно – генератор выдает ток в зависимости от нагрузки, а избыточное напряжение ограничивается реле-регулятором. У мощного генератора есть только два недостатка:

• у такой электрической машины более высокая цена;
• габаритный узел не всегда может подойти по размерам.

Генератор волга схема подключения 406 двигатель

Подключение проводки ЗМЗ 406

Сообщение Xoxlov » Чт июл 19, 2012 12:31 pm

Ну не могу я разобраться с проводкой.

Вопросы. на рисунке три красных квадратика с номерами (1,2,3) 1. подскажите что за одинарный провод в квадрате № 2 2. Что за колодка с четырьмя проводами в квадрате №3 3. Колодку №1 я нашел как подключать. но опять непонятки, для чего два выхода на лампу диагностики? Лампа же одна все таки. или идет (+ и -) 4. На колодке №1, выход №3 постоянно под питанием, а выход № 4 питание от замка? 5. И дополнительное реле на бензонасос нужно или нет?

— 19 июл 2012 20:42 —

Та что некому подсказать?

Re: Подключение проводки ЗМЗ 406

Сообщение Колянчик » Пт июл 20, 2012 18:56 pm

Re: Подключение проводки ЗМЗ 406

Сообщение Xoxlov » Пт июл 20, 2012 21:18 pm

Re: Подключение проводки ЗМЗ 406

Сообщение 45-45 » Сб июл 21, 2012 13:11 pm

Re: Подключение проводки ЗМЗ 406

Сообщение igor821007 » Пн июл 23, 2012 8:37 am

Xoxlov писал(а): Ну не могу я разобраться с проводкой.

Вопросы. на рисунке три красных квадратика с номерами (1,2,3) 1. подскажите что за одинарный провод в квадрате № 2 2. Что за колодка с четырьмя проводами в квадрате №3 3. Колодку №1 я нашел как подключать. но опять непонятки, для чего два выхода на лампу диагностики? Лампа же одна все таки. или идет (+ и -) 4. На колодке №1, выход №3 постоянно под питанием, а выход № 4 питание от замка? 5. И дополнительное реле на бензонасос нужно или нет?

— 19 июл 2012 20:42 —

Та что некому подсказать?

Re: Подключение проводки ЗМЗ 406

Сообщение Zakharenkoal » Вт авг 07, 2012 8:58 am

В квадрате №3 разъем с датчиков на приборку: датчик температуры, датчик давления масла, датчик аварийного давл. масла (на фото возле ДТОХЛ видны 3 провода которые присоединяются к датчикам). Я приборку не менял, поэтому этот разъем не задействовал. Датчики давл. масла поставил со старого мотора и подключи к штатной проводке. Датчик температуры остался с 406-го, по приборке занижает градусов на 20.

— Вт авг 07, 2012 9:22 am —

Возле ДФ разъемы на катушки зажигания, но их должно быть четыре, а на фото видно только два (не хватает питания «+»).

— Вт авг 07, 2012 9:32 am —

По разъему №1, если не ошибаюсь, на + от АКБ идет два провода (первый на главное реле и реле бензонасоса, а второй на питание ЭБУ).

Re: Подключение проводки ЗМЗ 406

Сообщение Xoxlov » Вт окт 30, 2012 14:54 pm

Re: Подключение проводки ЗМЗ 406

Сообщение михаил с » Пт ноя 02, 2012 20:51 pm

_________________ГАЗ 24 1981 г. Белая, ЗМЗ-406, кпп, мосты, тормоза (ВУТ и ГЦТ Бош) и сиденья 3110, гур, переделанная проводка.

TOYOTA-УПРАВЛЯЙ МЕЧТОЙ ВОЛГА-РУЛИ РЕАЛЬНОСТЬЮ

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
6. Выход из строя регулятора напряжения. Деталь также надо менять.
7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео – Алексей Наджафо).

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
2. Затем необходимо отключить провода питания от генераторной установки.
3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.

Диагностика узла

Рассмотрим процесс диагностики на примере двигателя ЗМЗ-402, процедура проверки должна осуществляться с помощником:

1. Для начала нужно завести мотор и подождать, пока он немного прогреется. Нажмите на газ, чтобы обороты силового агрегата увеличились до 3 тысяч в минуту.
2. Затем включите электрооборудование, в частности, оптику (дальний свет), печку, дворники, световую сигнализацию.
3. Когда потребители будут запущены, производится диагностика напряжения на клеммах АКБ. Значение напряжения в данном случае должно быть более 12 вольт, в противном случае следует проверять регуляторное устройство, обмотки, щетки, и кольца. Щетки могли со временем износиться, а контактные кольца окислиться. Чтобы более тщательно проверить работоспособность реле регулятора, надо отключить все оборудование и оставить только габаритные огни. При оборотах мотора около 1000-1200 в минуту значение напряжения должно составить в районе 13.8-14.5 вольт.
4. Если вы хотите проверить цепь возбуждения агрегата, то надо отключить соединительный разъем от регуляторного устройства. Затем к выводу Ш разъема, а также корпусу реле подключаются щупы вольтметра с контролькой.
5. Далее, активируется зажигание. Если лампочка не горит, то возможно, причина кроется в плохом контакте обмотки с контактными кольцами либо обрыве обмотки возбуждения. Также такая неисправность может быть обусловлена зависанием щеток или неработоспособностью контактных колец роторного механизма. Последние могли окислиться, подгореть либо просто износиться (автор видео о диагностике — Евгений Шевин).

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:

• часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
• не слишком надежен блок управления двигателем;
• часто выходит из строя ДМРВ отечественного производства;
• не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:
Перегреваются и выходят из строя коммутаторы;

Предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Назначение реле регулятора напряжения

Независимо от опыта и стиля вождения, владелец автомобиля не может обеспечить одинаковую частоту вращения двигателя в разное время. То есть коленчатый вал двигателя, который передает крутящий момент на генератор, вращается с разными скоростями. Соответственно генератор вырабатывает разные напряжения, что крайне опасно для аккумулятора и других потребителей бортовой сети.

Взаимосвязь автоматических источников тока

Автомобиль имеет как минимум два источника электричества:

• Батарея необходима при запуске двигателя и первоначальном возбуждении обмотки генератора, она не генерирует энергию, а только потребляется и накапливается во время зарядки.
• Генератор — питает бортовую сеть на любой скорости и питает аккумулятор только на высоких скоростях

Бортовая сеть должна быть подключена к обоим этим источникам для правильной работы двигателя и других потребителей энергии. Если генератор выходит из строя, батарея будет «растягиваться» не более 2 часов, и без батареи двигатель не запустится, что приводит в движение ротор генератора.

Есть исключения — например, и из-за остаточной намагниченности обмотки возбуждения генератор стандартного режима ГАЗ-21 запускается независимо при условии непрерывной работы машины. Вы можете завести автомобиль с «толкателем», если у него есть генератор постоянного тока, с устройством переменного тока такая хитрость невозможна.

Задача регулятора напряжения

Из школьного курса физики каждый автомобилист должен помнить принцип работы генератора:

• Когда рама и окружающее магнитное поле движутся вместе, в ней возникает электродвижущая сила
• Статоры служат электромагнитом генераторов постоянного тока, соответственно возникает ЭДС в якоре, ток снимается с коллекторных колец
• В генераторе якорь намагничен, в обмотках статора есть электричество

Нетрудно представить, что на величину напряжения, исходящего от генератора, влияют величина магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока — горение и залипание щеток при снятии больших токов с якоря — была решена путем переключения на генераторы переменного тока. Ток возбуждения, подаваемый на ротор для возбуждения магнитной индукции, на порядок меньше; гораздо проще снять электричество со стационарного статора.

Однако вместо терминалов «-» и «», постоянно расположенных в космосе, автопроизводители получают постоянную смену плюсов и минусов. В принципе невозможно зарядить аккумулятор переменным током, поэтому он предварительно выпрямляется диодным мостом.

Из этих нюансов плавно вытекают проблемы, решаемые релейным генератором:

• Регулировка тока возбуждения
• Поддержание диапазона 13,5 — 14,5 В в бортовой сети и на клеммах аккумулятора
• Питание обмотки возбуждения от аккумулятора при выключенном двигателе

Следовательно, регулятор напряжения также называется зарядным реле, и на панели отображается сигнальная лампа для процесса зарядки аккумулятора. Функция отключения обратного тока включена в конструкцию генераторов по умолчанию.

Проверка генератора на автомобиле

Установив деталь на место, необходимо запустить двигатель автомобиля. Далее нужно включить максимальное количество электроприборов, имеющихся в наличии в вашем транпортном средстве (вентилятор обогревателя салона, дворники, автомагнитолу, освещение салона) и включить свет фар. При этом даже на холостых оборотах двигателя напряжение в бортовой сети должно составлять 13,8 В. При таком показателе эксплуатация авто не будет доставлять никаких проблем.

Итак, мы выяснили, как поменять генератор на «Газели».

Как проверить и заменить щетки генератора и регулятора напряжения автомобиля Газель

Проверка и замена щеток и регулятора напряжения на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин –1 , которое должно находиться в пределах 13,5…14,2 В.

Подсоедините контрольную лампу 12 В к щеткам.

Подайте напряжение 12 В «+» на клемму, а «-» на «массу» щеткодержателя.

При этом контрольная лампа должна гореть.

Если контрольная лампа не горит, регулятор напряжения необходимо заменить.

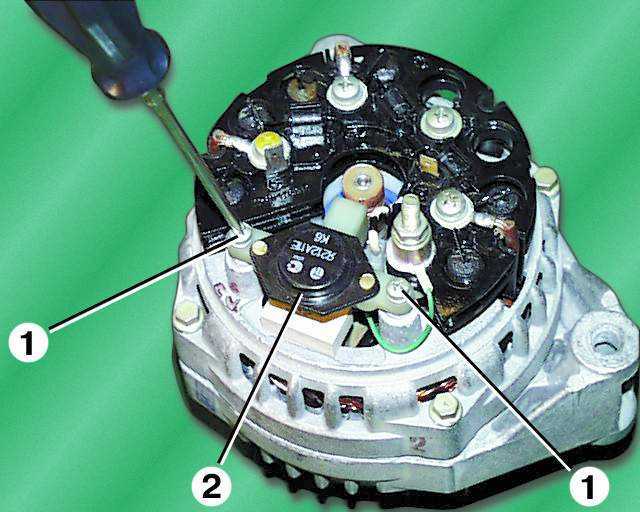

Регулятор напряжения выполнен в едином корпусе со щеткодержателем.

Отключаем аккумуляторную батарею.

Отсоединяем провода от выводов генератора, снимаем штекер со штепсельного вывода генератора.

1. Ключом «на 10» отворачиваем гайку	2. Снимаем наконечники провода конденсатора с вывода «+» генератора.
3. Ключом «на 8» отворачиваем гайку крепления конденсатора

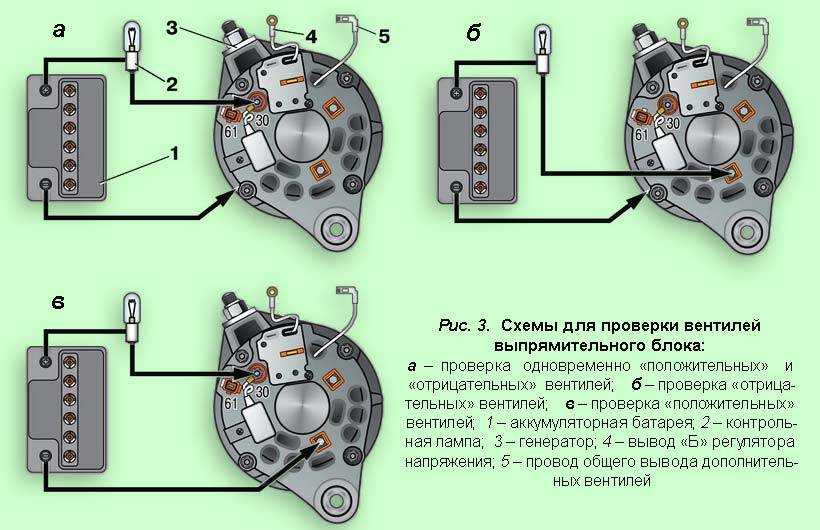

Первоначальную экспресс-проверку генератора можно выполнить непосредственно на автомобиле.

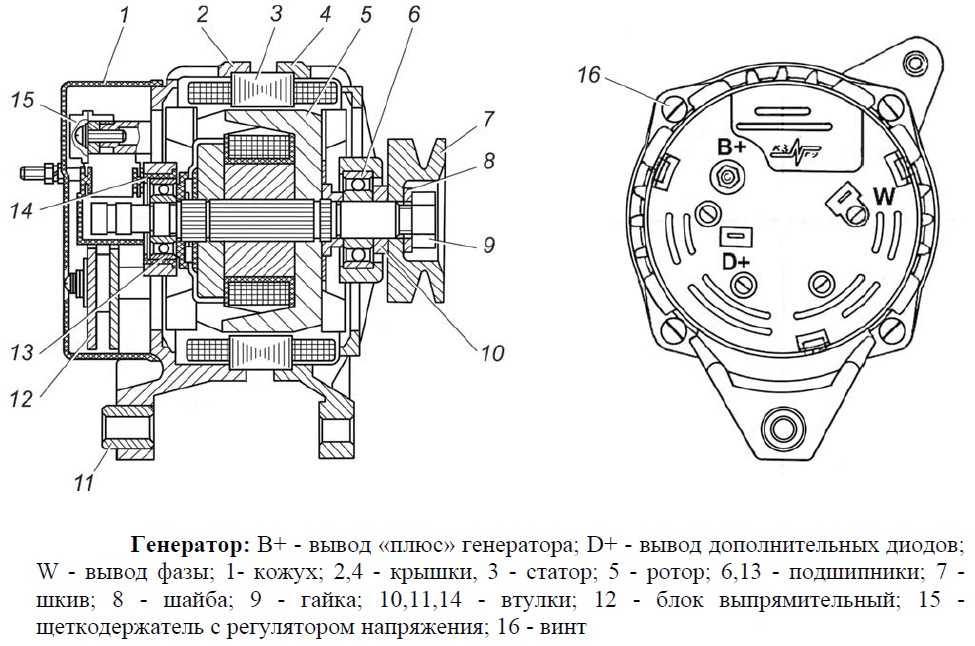

Схема генератора Газели

Теперь рассмотрим вопрос демонтажа. Осуществляя ремонтные операции на автомобиле марки «Газель», снятие генератора необходимо проводить согласно всем технологическим инструкциям и соблюдать правила техники безопасности при проведении работ. В том случае, если двигатель автомобиля горячий, необходимо дать ему остыть, дабы избежать возможности получить ожог.

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

• с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
• вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
• за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
• диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
• затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
• регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

• корпуса, он из двух половинок – алюминиевых передней и задней крышки;
• неподвижной обмотки – статора;
• вращающегося вала – ротора (якоря);
• шкива и крыльчатки;
• диодного (выпрямительного) моста;
• двух подшипников, на которых вращается якорь;
• щеточного узла;
• реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

• электростеклоподъемники;
• электроантенна:
• аудиосистема;
• кондиционер;
• дополнительный вентилятор охлаждения в салоне;
• дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер.

• у такой электрической машины более высокая цена;
• габаритный узел не всегда может подойти по размерам.

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

• ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
• УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
• ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
• ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
• Chrysler – поликлинового типа, 1750 мм;
• Cummins 2.8 – многоручейкового типа, 1226 мм.

• пропадает зарядка;
• слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
• появляется очень неприятный свист ремня.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

При неисправном реле-регуляторе в системе электрооборудования может быть следующее: отсутствие зарядного тока, слабый зарядный ток при разряженной батарее, сильный зарядный ток при полностью заряженной батарее.

Прежде чем выявлять неисправности реле-регулятора, необходимо проверить генератор, для чего надо запустить двигатель, соединив между собой все клеммы реле-регулятора и по показанию амперметра проверить работу генератора.

При увеличении оборотов двигателя зарядный ток исправного генератора должен увеличиваться до 17 — 19 ампер (дальнейшее увеличение оборотов двигателя недопустимо). После этого нужно уменьшить обороты двигателя до 500 об/мин и отсоединить замыкающую перемычку, после чего остановить двигатель.

Остановка двигателя, раньше снятия перемычки, может вызвать повреждение генератора. Если зарядный ток прекращается после снятия перемычки с клемм реле-регулятора, то это значит, что в реле-регуляторе не работает реле обратного тока или регулятор напряжения.

Для определения, какой именно автомат реле-регулятора неработает, нужно проделать следующее:

1. Запустить двигатель и дать ему средние обороты. Отдельным проводником соединить клеммы „Я» и „Ш» реле-регулятора; если при этом зарядный ток появляется, то это указывает на неисправность регулятора напряжения.

Фиг. 158. Стенд для проверки работы реле-регулятора:

1 — реостат, создающий нагрузку до 20 ампер, 2 — переключатель, 3 — амперметр, 4 — аккумуляторная батарея, 5 — вольтметр, 6 — переключатель, 7 — реле-регулятор, 8 — электромотор, 9 — тахометр, 10 — соединительная муфта, 11 — генератор.

2. Если соединение клемм „Я» и „Ш» реле-регулятора не вносит изменений, необходимо при средних оборотах двигателя соединить клеммы „Б»

и „Я». Появление зарядного тока будет указывать на неисправность реле обратного тока.

Для устранения выявленных недостатков реле-регулятор следует отправить в мастерскую.

Если реле-регулятор выйдет из строя в пути, далеко от базы, то генератор можно включить в сеть без реле-регулятора. Если неисправен только регулятор напряжения, то к клеммам „Я»

и „Ш» реле-регулятора или генератора необходимо присоединить лампочку в 15 свечей, 12 вольт (использовав переносную лампу).

При неисправном реле обратного тока к клеммам „Б»

и „Я» реле-регулятора присоединить отдельные куски изолированных проводов и вторые зачищенные концы ввести в кузов автомобиля. Если автомобиль двигается на прямой передаче со скоростью свыше 15 км/час, то концы проводов нужно соединить; при снижении скорости до 12 км/час провода следует разъединять.

Следует учесть, что включать генератор в цепь, минуя реле-регулятор, разрешается только в исключительных случаях.

Генератор без реле-регулятора дает повышенное напряжение, которое может резко сократить срок службы ламп, контактов, прерывателя и других приборов.
