Ремонт ЭБУ
Как указали выше, по одним только симптомам точно установить поломку блока нельзя. Поэтому перед ремонтом обязательно проводится диагностика ЭБУ, других блоков, систем и датчиков, проверка проводки. Когда точно установлено, что причина в ЭБУ и она носит не программный характер, производится ремонт:
Если проблема по программной части, разборка блока может и не потребоваться. В некоторых случаях помогает перепрошивка ЭБУ или наоборот откат к заводским настройкам. Но в любом случае точную причину можно обнаружить только после качественной диагностики и проверки осциллографом.
Если у вас возникли подозрения, что ЭБУ сбоит, обращайтесь на диагностику к нашим партнерам. Специалисты установят причину проблем и при необходимости сделают ремонт ЭБУ (как программной, так и аппаратной части). Найти ближайших партнеров АДАКТ можно на карте ниже.
Источник
Система управления двигателем
Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя. Система является одним из основных электронных компонентов электрооборудования автомобиля.
Генератором развития систем управления двигателем в мире является немецкая фирма Bosch. Технический прогресс в области электроники, жесткие нормы экологической безопасности обусловливают неуклонный рост числа подконтрольных систем двигателя.
Свою историю система управления двигателем ведет от объединенной системы впрыска и зажигания. Современная система управления двигателем объединяет значительно больше систем и устройств. Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся: топливная система, система впуска, выпускная система, система охлаждения, система рециркуляции отработавших газов, система улавливания паров бензина, вакуумный усилитель тормозов.
Термином «система управления двигателем» обычно называют систему управления бензиновым двигателем. В дизельном двигателе аналогичная система называется система управления дизелем.
Система управления двигателем включает входные датчики, электронный блок управления и исполнительные устройства систем двигателя.
Входные датчики измеряют конкретные параметры работы двигателя и преобразуют их в электрические сигналы. Информация, получаемая от датчиков, является основой управления двигателем. Количество и номенклатура датчиков определяется видом и модификацией системы управления. Например, в системе управления двигателем Motronic-MED применяются следующие входные датчики: давления топлива в контуре низкого давления, давления топлива, частоты вращения коленчатого вала, Холла, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Каждый из датчиков используется в интересах одной или нескольких систем двигателя.
Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе электронный блок управления взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.
Исполнительные устройства входят в состав конкретных систем двигателя и обеспечивают их работу. Исполнительными устройствами топливной системы являются электрический топливный насос и перепускной клапан. В системе впрыска управляемыми элементами являются форсунки и клапан регулирования давления. Работа системы впуска управляется с помощью привода дроссельной заслонки и привода впускных заслонок.
Катушки зажигания являются исполнительными устройствами системы зажигания. Система охлаждения современного автомобиля также имеет ряд компонентов, управляемых электроникой: термостат (на некоторых моделях двигателей), реле дополнительного насоса охлаждающей жидкости, блок управления вентилятора радиатора, реле охлаждения двигателя после остановки.
В выпускной системе осуществляется принудительный подогрев кислородных датчиков и датчика оксидов азота, необходимый для их эффективной работы. Исполнительными устройствами системы рециркуляции отработавших газов являются электромагнитный клапан управления подачей вторичного воздуха, а также электродвигатель насоса вторичного воздуха. Управление системой улавливания паров бензина производится с помощью электромагнитного клапан продувки адсорбера.
Принцип работы системы управления двигателем основан на комплексном управлении величиной крутящего момента двигателя. Другими словами, система управления двигателем приводит величину крутящего момента в соответствия с конкретным режимом работы двигателя. Система различает следующие режимы работы двигателя:
- запуск;
- прогрев;
- холостой ход;
- движение;
- переключение передач;
- торможение;
- работа системы кондиционирования.
Изменение величины крутящего момента производиться двумя способами — путем регулирования наполнения цилиндров воздухом и регулированием угла опережения зажигания.
Источник

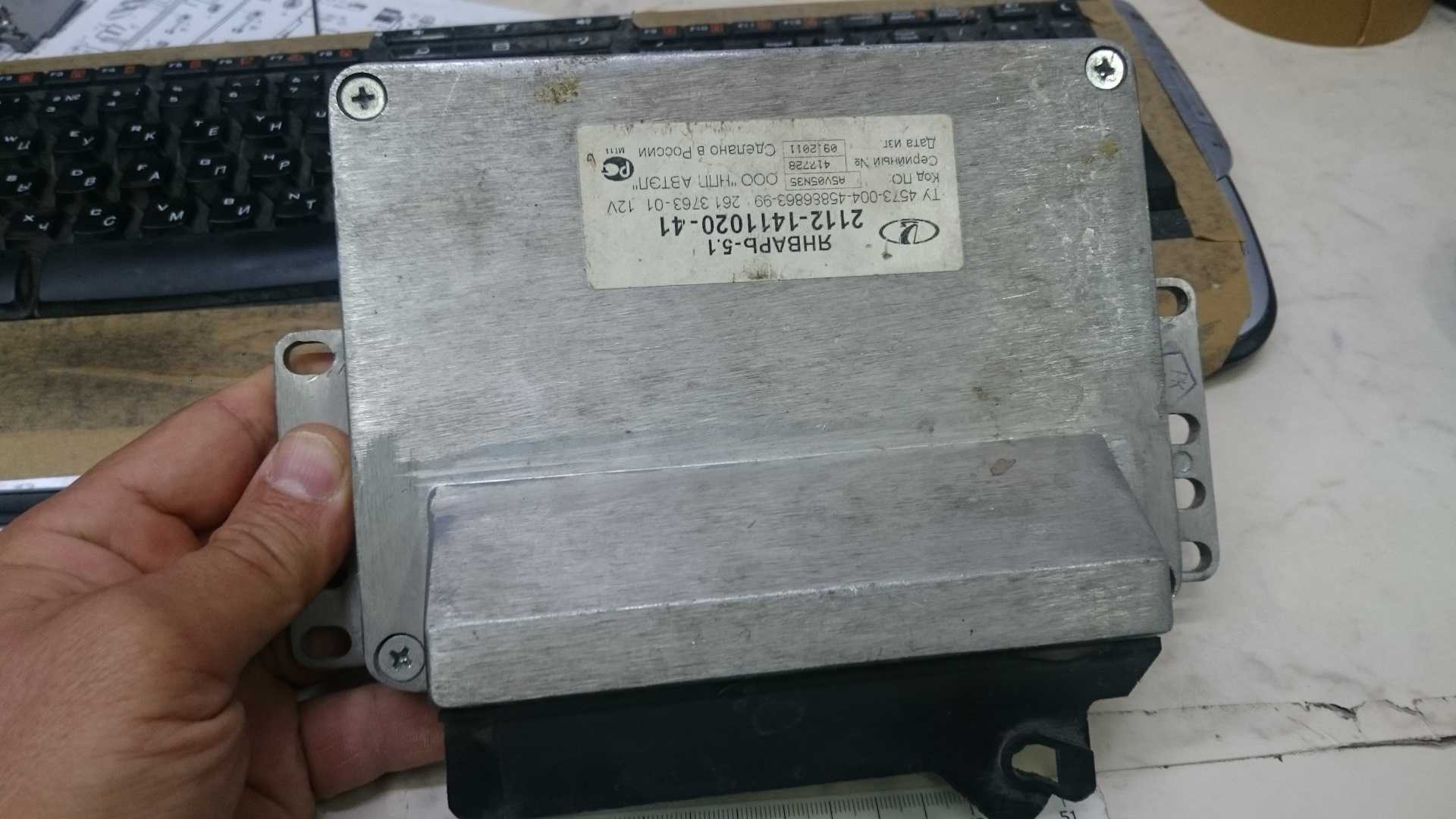

Как проверить ЭБУ на работоспособность

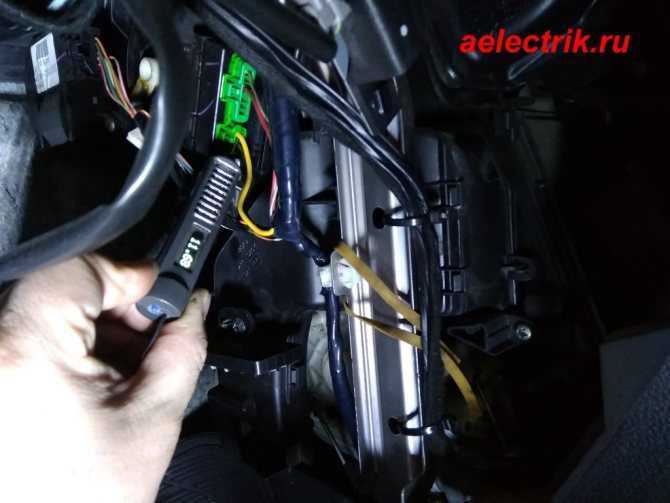

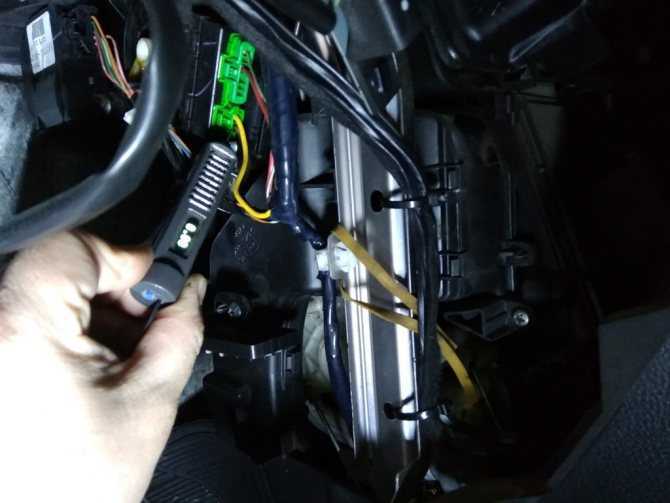

Первый этап проверки работоспособности — контроль всех питающих напряжений.

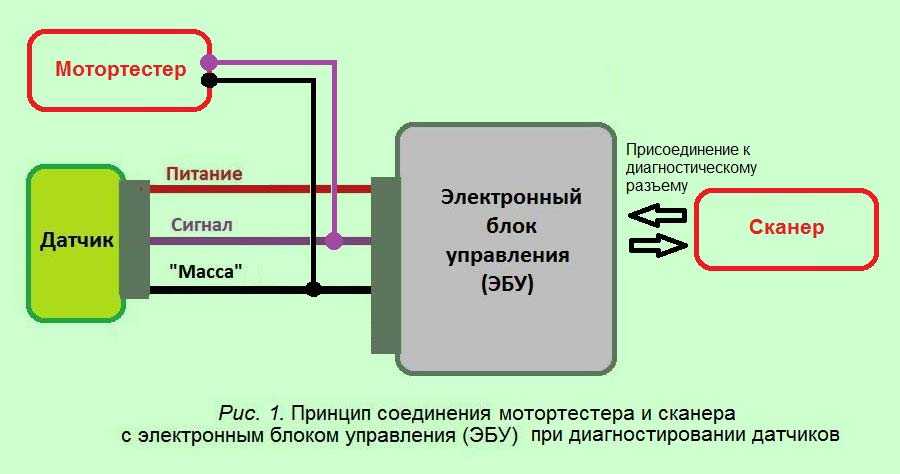

Второй этап – компьютерная диагностика. В случае если диагностирующее устройство связывается с двигателем это уже показатель работоспособности ЭБУ.
Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда нужно привязывать ключи.
В некоторых случаях для определения неисправности нужно разобрать ЭБУ, другими словами удалить герметик и снять крышку, взяв доступ к плате. На ней возможно найти прогоревшие токопроводящие дорожки, неисправные транзисторы, другие элементы и диоды.
Самый надежный метод проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть или безиммовый или придется заново «подвязывать» ключи и иммобилайзер.
Время от времени на разборках продается комплект ЭБУ+иммобилайзер+чип ключа. В таком случае
неприятностей нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания,по окончании чего заводите двигатель.
Что внутри?

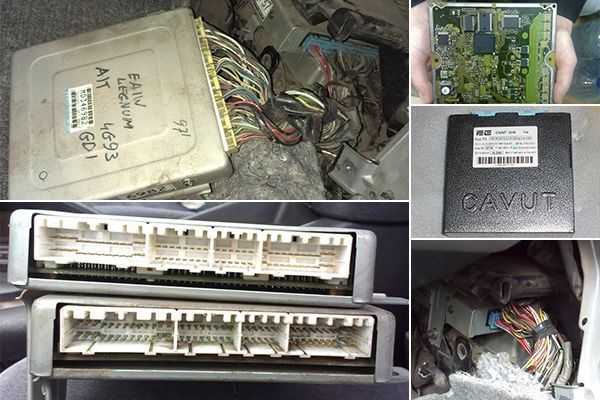

Если открыть «коробку», то перед вашими глазами появится большая плата, для неопытного пользователя, она будет смахивать на плату от компьютера, я не буду лезть в дебри, и рассказывать вам досконально устройство этой «платы», обозначу только основные узлы:
Память ЭБУ – она подразделяется на несколько частей:
- ППЗУ — программируемое постоянное запоминающие устройство — сюда закладывают необходимые программы и функции работы мотора;
- ОЗУ – оперативно запоминающее устройство. Служит для работы с промежуточными данными, которые обрабатываются «здесь и сейчас».
- ЭРПЗУ – электронное репрограмируемое запоминающее устройство – нужно для хранения временной информации – например, коды доступа, коды блокировки, время работы различных агрегатов, пробег, расход топлива, температура двигателя и т.д.
Программное обеспечение – также различное:
Функциональное – самое важное, получает информацию с датчиков, анализирует ее и отправляет исполнителям. Контрольные микросхемы (модули) – контролируют полученные данные на ошибки, если вдруг они обнаружены, старается их исправить, если не получается – выдает ошибку CHECK ENGINE, либо какие – то другие (как например недавно у меня code 84 — 89), либо может полностью блокировать запуск двигателя
Контрольные микросхемы (модули) – контролируют полученные данные на ошибки, если вдруг они обнаружены, старается их исправить, если не получается – выдает ошибку CHECK ENGINE, либо какие – то другие (как например недавно у меня code 84 — 89), либо может полностью блокировать запуск двигателя.
Именно в это программное обеспечение и вносят изменения ЧИП – тюнеры, про это чуть позже.
Межсетевой интерфейс
Многие электронные системы современного автомобиля оснащены отдельными цифровыми блоками управления. Подразумеваются не только такие важные системы как ABS, ESP, Airbag, ASR, но и компоненты, обеспечивающие комфорт и удобство при пользовании автомобилем. Речь о стеклоподъемниках, системе централизованного отпирания/запирания дверей, мультимедиа и т.п.
Для синхронизации работы отдельных блоков управления была придумана шина последовательной передачи данных. Она осуществляется по протоколу в виде обмена сообщениями между цифровыми блоками через очень короткие промежутки времени. Такой протокол можно сравнить с телефонной конференцией, где у каждого абонента есть уровень приоритетности для вещания. К примеру, исправность системы ABS важнее для безопасной эксплуатации автомобиля, нежели плавность переключения передач в АКПП, а поэтому сообщения от блока АБС будут иметь более высокую степень приоритетности.
В современных автомобилях могут совместно работать сразу несколько обособленных шин данных:
- шина силового агрегата (ЭБУ двигателя, АКПП, АБС и т.п.);
- CAN-шина системы «Комфорт» (стеклоподъемники, замки дверей);
- CAN-шина информационно-командной системы (мультимедиа, навигация, комбинация приборов).
К привычной уже CAN-шине все чаще внедряются новые виды межсетевого интерфейса: однопроводная шина Lin, оптоволоконная шина MOST, беспроводная шина Bluetooth.
Программное обеспечение
Функциональное ПО является наиболее важным. Ведь именно за счет него читается и анализируется информация с датчиков, а также отправляются команды на исполнительные устройства.
Модули ведут контроль полученных данных на предмет ошибок, если такие удалось обнаружить. ПО старается исправить ошибки, если это возможно. Если исправить ошибку нельзя, то на дисплее бортового компьютера выводится Check Engine и т. п. Не нужно помнить все ошибки ЭБУ. Расшифровка их разная для всех видов автомобилей. Например, на «Ладе Приоре» код Р0353 говорит об обрыве цепи катушки зажигания 3-го цилиндра.

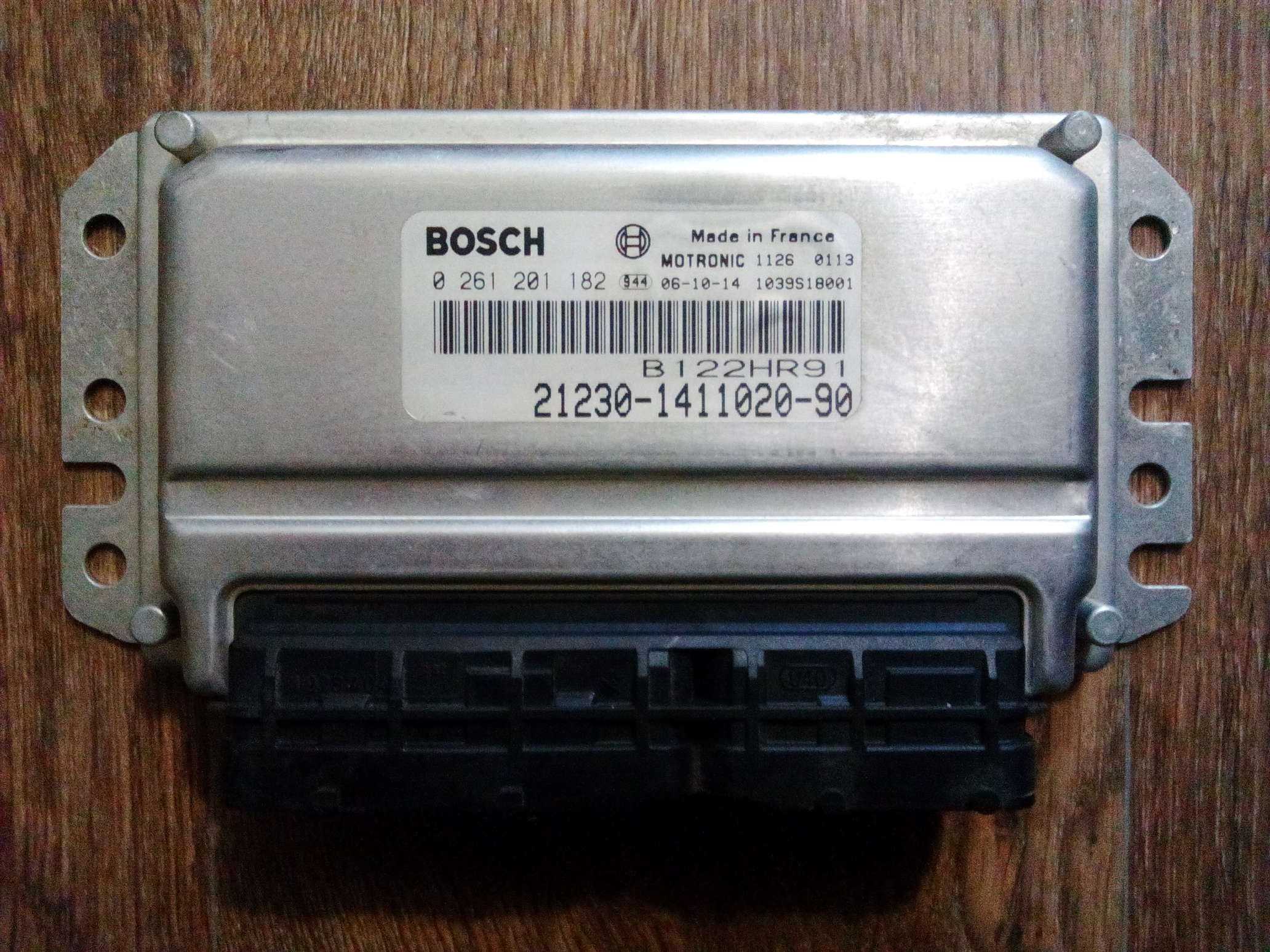

Типы, конструкция и характеристики блоков управления двигателем
Все ЭБУ двигателя можно разделить на три группы по функционалу:
- Модули управления двигателем без дополнительного функционала;
- Раздельные блоки управления отдельными системами силового агрегата;
- Комбинированные блоки управления двигателем и сопряженными с ним системами.
Устройства первого типа — это обычные модули управления двигателем, берущие на себя все указанные выше обязанности. ЭБУ этого типа могут иметь различный функционал, характеристики и применимость, например — для дизельных и бензиновых двигателей, для моторов с различным типом впрыска (одновременным, фазированным, попарно-параллельным, комбинированным), различных экологических классов и т.д.
Устройство второго типа — это отдельные модули, управляющие только одной или несколькими системами двигателя. Как правило, такие ЭБУ используются для управления системой охлаждения (или отдельно вентилятором) и некоторыми другими. Устройства третьего типа объединяют в себе несколько модулей, наиболее часто — блок управления двигателем и трансмиссией (PCM), но существуют и ЭБУ с более широким функционалом.
Все ЭБУ, независимо от типа и конструкции, имеют две взаимосвязанных составляющих:
- Аппаратное обеспечение — микроконтроллер, входные и выходные устройства, прочее «железо»;
- Программное обеспечение (ПО) — программы с алгоритмами, заложенные в микроконтроллер для выполнения поставленных перед ним задач.
Основу ЭБУ составляет микроконтроллер — микросхема, в которой объединены микропроцессор, модули оперативной и постоянной памяти (ОЗУ и ПЗУ) и необходимые периферийные устройства. В сущности, это готовый компьютер, собранный в одной микросхеме, и решающий строго определенный круг задач.
Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

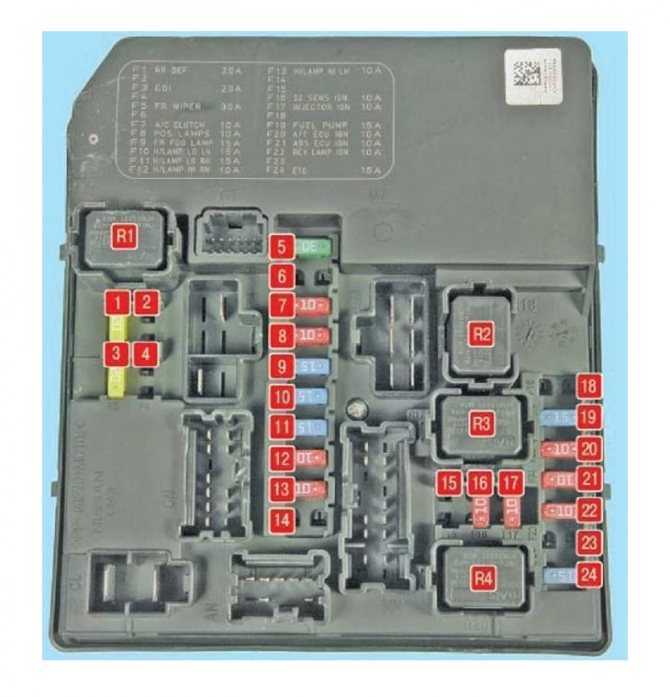

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).
Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля
Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве
Замена предохранителей, плавких вставок и реле в монтажных блоках
Вам потребуется отвертка с плоским лезвием.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
| Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля: | |
|
1 – реле обогрева заднего стекла (стекла двери эадка); 2 – реле электродвигателя привода дроссельной заслонки; 3 – реле проти-вотуманных фонарей; 4 – реле стеклоподъёмников; 5, 6 – реле-прерыватели |
2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.
3. . и снимите крышку монтажного блока.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.
5. Для замены предохранителя зацепите его пинцетом.
6. . и выньте из контактного разъема.
7. Перегоревший предохранитель замените новым, соответствующего номинала.
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.
10. . и выньте из разъема монтажного блока.
11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.
Расположение реле в монтажном блоке подкапотного пространства:
1 – реле противотуманных фар; 2, 4, 6, 10 – реле вентиляторов радиаторов; 3 – реле дополнительного оборудования; 5 – реле электромагнитной муфты компрессора кондиционера; 7 – реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 – реле включения ближнего света фар в дневное время; 9 – реле звукового сигала
12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.
13. . и снимите крышку монтажного блока.
14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.
15. . потяните реле вверх, покачивая его из стороны в сторону.
16. . и извлеките из контактного разъема монтажного блока.
17. Установите новое реле в разъем до защелкивания фиксаторов.
18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле.
19. . и снимите реле с контактного разъема монтажного блока.
20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.
21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы.
22. . и извлеките реле из контактного разъема монтажного блока.
23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.
Предохранители Skoda Octavia Tour
В автомобилях семейства Шкода Октавия первого, второго поколения и рестайлинговые версии предустановлены предохранители ножевого типа с плавильным элементом по центру.
Главный блок предохранителей (далее БП) установлен в левой части приборной панели, под пластиковой крышкой. Общее количество модулей: 79 штук, дополнительно два реле – коммутатора.
Установка новых предохранителей процесс не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии, монтаж модуля с большим диапазоном силы тока приведет к выходу из строя оборудования.
Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена
Маркировка / ампераж За что отвечает (с описанием)
| F (Ф-1) / 20 | Дальний свет правый |
| F (Ф-2) / 5 | —/— левый |
| F (Ф-3) / 10 | Передняя противотуманная фара левая |
| F (Ф-4) / 10 | —/— правая |
| F (Ф-5) / 20 | Обогрев сидений, вентилятор печки |
| F (Ф-6) / 30 | АБС (ABS) |
| F (Ф-7) / 30 | Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики |
| F (Ф-8) / 7,5 | Топливная помпа (бензонасос) |
| F (Ф-9) / 10 | Центральный замок |
| F (Ф-10) / 10 | Дневные ходовые огни |
| F (Ф-11) / 10 | Система кондиционирования |
| F (Ф-12) / 10 | Подсветка салона, стоп сигнал |
| F (Ф-13) / 30 | АБС (ABS) дополнительно |
| F (Ф-14) / 30 | Зарезервировано |
| F (Ф-15) / 10 | Зарезервировано |
| F (Ф-16) / 15 | Зарезервировано |
| F (Ф-17) / 15 | Зарезервировано |
| F (Ф-18) / 10 | Обогрев лобового стекла, магнитола, генератор |
| F (Ф-19) / 10 | Печной отопитель, электрический усилитель руля |
| F (Ф-20) / 10 | Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки |
| F (Ф-21) / 5 | Электрический привод стеклоподъемников |
| F (Ф-22) / 5 | Аварийка |
| F (Ф-23) / 5 | Очиститель лобового стекла, фронтальная подушка безопасности |
| F (Ф-24) / 5 | Замок зажигания |
| F (Ф-25) / 5 | Задняя передача |
| F (Ф-26) / 5 | Адсорбер, датчик расхода кислорода, датчик скорости |
| F (Ф-27) / 20 | Обогрев заднего стекла |
| F (Ф-28) / 15 | Габарит правый |
| F (Ф-29) / 15 | Габарит левый |
| F (Ф-30) / 20 | Задняя противотуманная фара |
| F (Ф-31) / 15 | Ближний свет левый |
| F (Ф-32) / 15 | —/— правый |
Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур
Обозначение Какой за что отвечает / что обеспечивает
| K 1 | Какой за что отвечает / что обеспечивает |
| K 2 | Обогрев заднего стекла |
| K 3 | Реле модуля управления силовым агрегатом |
| K 4 | Реле топливной помпы |
| K 5 | Зарезервировано |
| K 6 | Дополнительное реле вентилятора системы охлаждения |
| K 7 | Обогрев лобового стекла (основное) |
| K 8 | —/— (дополнительное) |
| K 9 | Система кондиционирования |
| K 10 | Электрический вентилятор системы охлаждения |
| K 11 | Центральный замок |
| K 12 | Стартер (дополнительно) |
| K 13 | Контакты сердцевины замка зажигания |
| K 14 | Зарезервировано |
| K 15 | Очиститель лобового стекла (дворники) |
| K 16 | На фары, дальний свет оптики |
| K 17 | Звуковое оповещение |
Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.
Характерные признаки неисправности предохранителей
- Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики,
- Модули в монтажном блоке нагреты, несвойственен температурный режим,
- В салоне машины, моторном отсеке слышен запах плавленой пластмассы,
- На приборной панели сигнализирует индикатор о неисправности в оборудования,
- Двигатель автомобиля не запускается.
Типичные причины выхода из строя предохранителей
- Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов,
- Покупка неоригинальных расходных материалов (модулей),
- Нарушение технологии монтажа,
- Механическое повреждение монтажного блока,
- Короткое замыкание в электрической цепи,
- Повреждение изоляции, клемм, концевиков силовых кабелей,
- Окисление клемм,
- Ослабленная фиксация контактов,
- Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.
Признаки выхода из строя электронного блока управления
По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.
Причины и симптомы неисправностей
Причины, которые могут привести к выходу из строя ЭБУ:
- прикуривание двигателя машины от авто с заведенным силовым агрегатом;
- ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
- монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
- демонтаж зажимов батареи при заведенном двигателе;
- активация стартерного устройства с отключенной силовой шиной;
- негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
- повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
- случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
- механические повреждения устройства, которые могут произойти в случае аварии;
- ошибки, допущенные при перепрошивке девайса;
- неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.
Признаки, по которым можно определить неисправность в работе блока:
- электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
- двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
- при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
- на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
- различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
- троение мотора машины;
- на электронные устройства и оборудование перестало подаваться питание;
- на экране бортового компьютера или приборной панели постоянно выводятся ошибки.
Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.
Устранение неполадок
Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.
Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.
Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.
После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.
Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.
Ремонт электронного модуля выполняется посредством проведения следующих действий:
- Выявление места повреждения в функционировании модуля.
- Повторное измерение параметров сопротивления.
- Поиск точки крепления электропроводника.
- Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.
Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.
