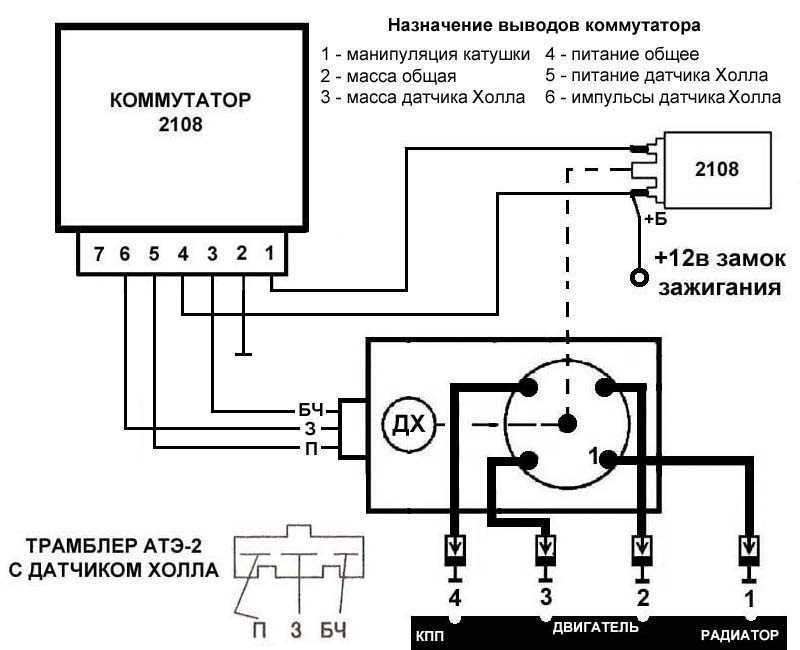

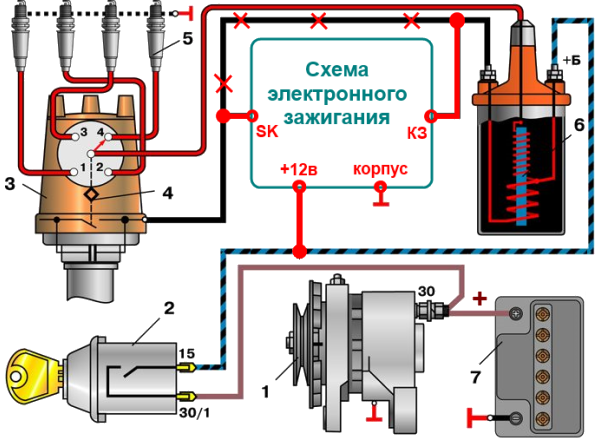

Схема бесконтактного зажигания двигателя змз 402

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент появления искры;
передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном устройстве этот показатель от 8 до 10 градусов;
люфт на СЗ должен быть не больше 0.8 мм;
показатель сопротивления резистора должен быть от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

установка трамблера с приводом – Самые лучшие видео

Установка момента зажигания на трамблере УАЗ датчике распределителе Пусковой рукояткой (из автомобильного набора инструментов) устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. Для этого… …совмещаем среднюю метку на шкиве коленчатого вала с приливом на крышке блока в конце такта сжатия в первом цилиндре.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем …сняв крышку распределителя. Бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. Либо выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал.

Момент выхода пробки соответствует началу такта сжатия. Ключом «на 10» ослабляем болт октан-корректора… …и устанавливаем его шкалу на нулевое деление (середина шкалы). Ключом «на 10» ослабляем болт крепления пластины октан-корректора… …и, поворачивая корпус датчика-распределителя, совмещаем метки (красную риску на роторе и стрелку на статоре).

Для этого, двигаясь на четвертой передаче с постоянной скоростью 50–60 км/ч, резко нажмите на педаль «газа». Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1–3 с, то момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания. Уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Гневное видео про качество сварки УАЗ. Музыка: RJD2 – Smoke & Mirrors The Afghan Whigs – Demon In Profile 21 pilots – Car Radio Rising Gael – Tam Lin Quantic – Not So Blue

А сегодня заглохла и не поднимается Нива. Наиль Порошин рассказывает и показывает, каким образом нужно искать причину неисправности…Куда копать?! Ищите ответ в этом видео. Всем приятного просмотра. ˜ Дорогие подписчики! Рекомендуем вам посетить сайт – https://minibk.ru.

Здесь вы найдете информацию о многофункциональном приборе, который позволяет производить замеры расхода топлива, в том числе и газа, если на автомобиле установлено ГБО, измеряет температуру и бортовое напряжение, ну и может ответить на вопрос – “Сколько сейчас времени?”.

в данном видео ищем эффективную электрическую турбину для автомобиля.

Выставляем правильно привод трамблера. Регулируем зажигание, видео для людей без автонавыков. Все просто.

Полезная доработка любых трамблеров!

По всем вопросам вы можете обратиться к Евгению Ивановичу по адресу

По вопросам помощи, консультаций, сотрудничества, рекламы и прочего – В один прекрасный день авто отказалось заводиться. Бензин есть, искра есть а признаков жизни нет. Ввернул датчик давления в первый цилиндр, подключил осциллограф и всё стало понятно на всё ушло 5 минут.

DescriptionПростой способ снять шестерню распредвала двигателей ЗМЗ-402, 511, 53, 523, 66, 41, 24Д, и УМЗ-417/421 (используются на автомобилях марок ГАЗ, УАЗ) P.S. это первый ролик по Волговской тематике, в скором времени будут ещё.

Устанавливаем момент зажигания на двигателе ЗМЗ 53 с контактно-транзисторной системой на автомобилях ГАЗ-53,ГАЗ-66…(по лампочке)

В данном видео я подробно расскажу как регулировать клапана на двигателе УМЗ-421 все тонкости и секреты про правильное выставление зазора, смотрим.

https://www.uazobaza.ru https://vk.com/uazobaza_ru https://ok.ru/group/53567198200013/topics

Как найти нужный ролик – об этом здесь https://www.youtube.com/watch?v=fL6pXklM0s4 Поддержите проект! КАРТА (СБЕРБАНК) – 4276540029873811 ЯНДЕКС КОШЕЛЁК – 410014734041983

Что нужно знать

Распределитель предназначен для выполнения определенных функций:

определяет момент появления искры;
передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном устройстве этот показатель от 8 до 10 градусов;
люфт на СЗ должен быть не больше 0.8 мм;
показатель сопротивления резистора должен быть от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

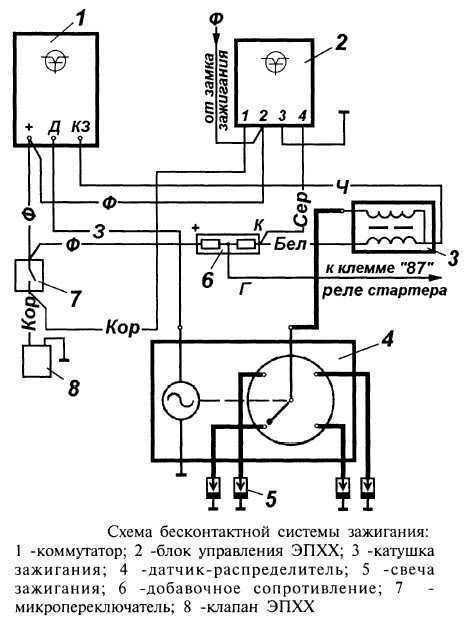

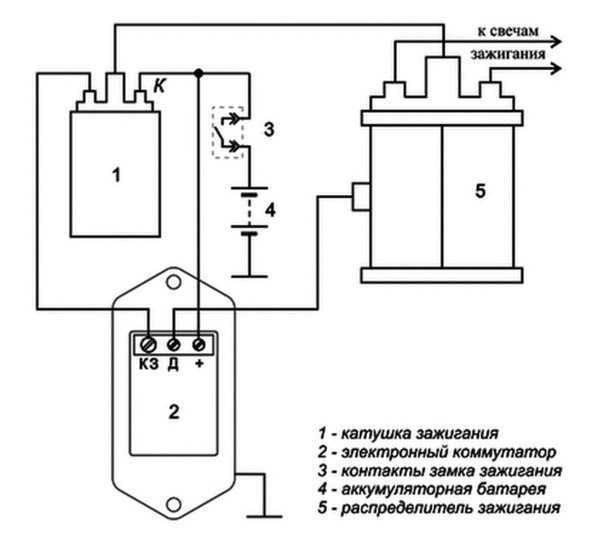

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Стартер;
Схема конструкции стартера для Газ 3110
Моторчики печки и стеклоочистителя;
Звуковые сигналы;
Приборы освещения;
Элементы системы зажигания;
Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:
- часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
- не слишком надежен блок управления двигателем;
- часто выходит из строя ДМРВ отечественного производства;
- не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
На 402-ом двигателе:
- Перегреваются и выходят из строя коммутаторы;
- Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Порядок зажигания 402 двигателя: как выставить и отрегулировать

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения

Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Привет всем) Хочу с вами поделиться одной интересной статейкой об электронном зажигании, т к сам испытывал небольшие трудности при выборе конфига.

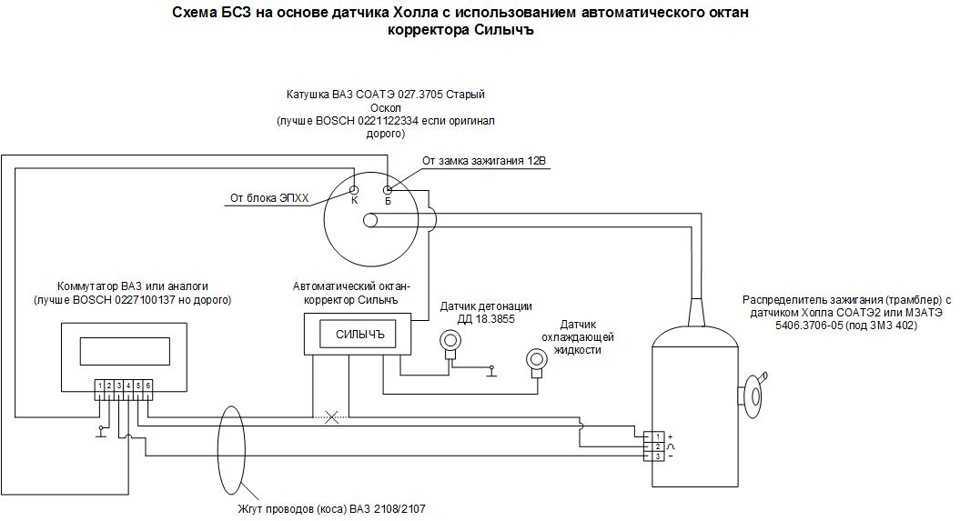

Почитав всякие разные форумы и уазбуку, и оллгаз, и драйв у меня вспухла голова. Каждый нахваливал свое болото, . Про волговские системы говорили, что магнит в распределителе может размагнититься или поменять полярность от тряски, про жигулевские говорили, что датчики холла ломаются, ну а минусы кулачковой системы я сам узнал еще прошлой зимой, когда по неопытности поменял чуть ли не всю систему зажигания) Но на драйве писали, не помню где, что Волговские системы самые надежные и практичные. Собственно, посоветовавшись с отцом, я решил ставить Волговскую систему, т к он тоже сказал, что жигулевская система не айс. Так, с системой разобрались, далее я думал какой конфиг ставить, ходил по магазинам, мониторил цены, и опять же курил форумы. И тут я наткнулся на статейку в журнале «За рулем» про коммутаторы. Я думаю, вам будет полезно это прочитать, а то на форумах часто встречал отзывы о том, что коммутатор сдох. А оказывается его просто неправильно ставили)

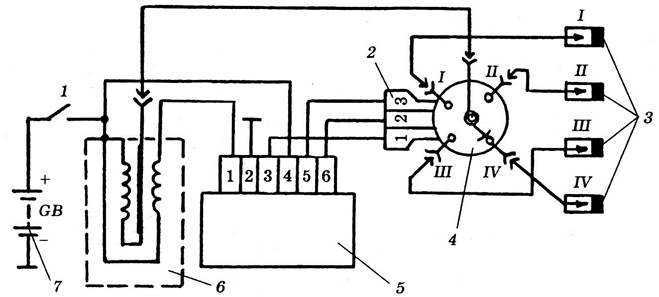

«Волга» всегда отличалась самобытностью. Освоив еще в середине восьмидесятых бесконтактное зажигание, она при этом предпочла датчику Холла вращающийся магнит и неподвижную обмотку статора. Такое решение потребовало коммутатор, совершенно не похожий на «восьмерочный». В результате под «волжскими» капотами материализовалась схема, приведенная на рис.1.

Система отвечала принципу «проще некуда». При вращении магнита в обмотке формируется сигнал, похожий на синусоиду — вспомним школьные уроки физики. При низком уровне сигнала коммутатор подключает первичную обмотку катушки зажигания к бортовой сети, а при высоком — отключает. Величина тока в катушке его совершенно не волнует — он упрямо работает по принципу выключателя: «открыл — закрыл». А поскольку сопротивление первичной обмотки катушки Б116 всего 0,43 Ом, то при ее непосредственном подключении к бортовой сети сила тока достигнет 30 А — ни катушка, ни коммутатор в таком режиме не протянут и минуты. Чтобы не случилось беды, между коммутатором и катушкой подключают дополнительный резистор номиналом примерно 1,2 Ом.

Упомянутый резистор — типичный паразит: толку от него никакого. Греется, как утюг, отбирая у бортсети драгоценные ватты и амперы… Когда-то давно он присутствовал во всех катушках зажигания с единственной целью — при пуске мотора его закорачивали, пытаясь таким образом компенсировать «просадку» напряжения аккумулятора. Кроме того, самые умные из резисторов при нагревании увеличивают сопротивление, снижая таким образом ток, — их называют вариаторами.

С появлением VAZ 2101 стало ясно, что современный мотор в подобных поблажках не нуждается — в тольяттинской прописке резистору отказали. А вот прогнать его из Нижнего Новгорода оказалось сложнее… Мало того, на «Волге» стоит не простой резистор, а двухсекционный! Первая секция закорачивается при пуске — это понятно, «402-му» двигателю нужно помочь. Вторая секция включена постоянно — прямо скажем, не лучшее инженерное решение.

Блог про Уаз

На неработающем двигателе УМЗ-421 установочный угол опережения зажигания в конце сжатия в первом цилиндре должен быть 5 градусов до верхней мертвой точки. При этом вторая метка на демпферной части шкива коленчатого вала двигателя должна находиться напротив ребра-указателя крышки распределительных шестерен.

Установка угла опережения зажигания на двигателе УМЗ-421.

— снять крышку датчика-распределителя; — вывернуть свечу зажигания первого цилиндра; — закрыть пальцем отверстие для свечи первого цилиндра; — повернуть коленчатый вал двигателя до начала выхода воздуха из-под пальца

Это произойдет в начале такта сжатия; — убедившись, что сжатие началось, осторожно поворачивая вал двигателя, совместить отверстие на шкиве коленчатого со штифтом на крышке распределительных шестерен; — убедившись, что электрод бегунка установлен против вывода на крышке, помеченного цифрой «1», вывод для провода зажигания свечи первого цилиндра, затянуть болты, чтобы указатель октан-корректора датчика-распределителя совпал со средним делением октан-корректора; — ослабить болт крепления пластин октан-корректора к корпусу датчика-распределителя; — придерживая пальцем на бегунок против его вращения, для выбора зазоров в приводе, медленно повернуть корпус до совмещения метки на роторе и острия стрелки на статоре датчика-распределителя; — затянуть болт крепления пластины октан-корректора к корпусу датчика-распределителя и установить крышку датчика-распределителя на место; — установить высоковольтные провода в крышку датчика-распределителя в соответствии с порядком работы цилиндров 1-2-4-3, считая против часовой стрелки

После каждой установки угла опережения зажигания проверить точность установки зажигания, прослушивая двигатель при движении автомобиля. Для этого :

— прогреть двигатель до температуры 60-90 градусов, двигаясь на прямой передаче по ровной дороге со скоростью 20-40 км/час; — дать автомобилю разгон, резко, до отказа, нажав на педаль дроссельных заслонок; — если при этом будет прослушиваться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно; — при сильной детонации повернуть корпус датчика-распределителя на одно деление шкалы октан- корректора против часовой стрелки, каждое деление шкалы соответствует повороту коленчатого вала на угол 4 градуса; — при полном отсутствии детонации повернуть корпус датчика-распределителя на одно деление по часовой стрелке.

После корректировки момента зажигания проверить его правильность, прослушивая двигатель при движении автомобиля. Необходимо зажигание отрегулировать так, чтобы при большой нагрузке двигателя прослушивалась лишь легкая детонация. При раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршни. При позднем зажигании резко растет расход топлива и двигатель перегревается.

Точная установка зажигания с помощью стробоскопа.

Более точная установка угла опережения зажигания производится с помощью стробоскопа. Для этого следует:

— присоединить датчик стробоскопа к проводу высокого напряжения свечи первого цилиндра; — завести и прогреть двигатель; — проверить двигатель и при необходимости отрегулировать частоту вращения коленчатого вала на холостом ходу в пределах 700-750 оборотов в минуту; — включить стробоскоп и направить его на ребро-указатель на крышке распределительных шестерен, при этом должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном зажигании напротив ребра-указателя должна находится зона между первой и второй метками шкива-демпфера. Если положение ребра-указателя и меток не соответствует указанному, то необходимо ослабить болт крепления датчика-распределителя к корпусу привода и при работающем двигателе и включенном стробоскопе поворачивать корпус датчика-распределителя до оптимального положения ребра-указателя и меток.

источник

Другие неисправности.

При исправности датчика и коммутатора необходимо проверить исправность катушки зажигания и высоковольтных проводов. При проверке высоковольтных проводов замеряется их сопротивление, величина которого зависит от маки, типа, длинны и производителя. По этому при проверке достаточно сравнить значение сопротивления между проводами, с учётом их длинны. При большой разнице провода необходимо заменить. При этом лучше всего заменить весь комплект. Катушку зажигания можно проверить по сопротивлению, но только с долей вероятности. По этому её лучше просто сменить на заведомо исправную.

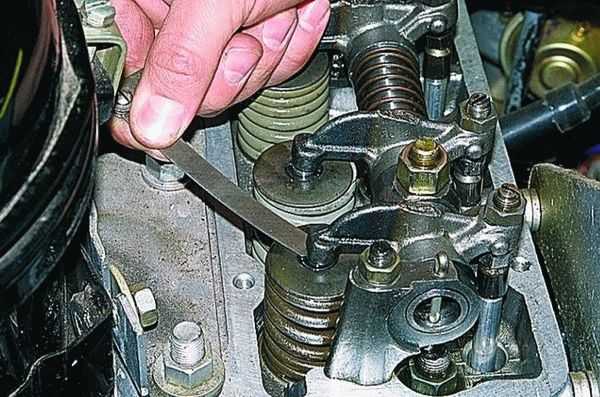

Допустимые нормы зазоров
