Как влияет неисправность датчика распредвала на работу двигателя

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Осциллограмма исправного датчика коленвала ВАЗ 2114

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
Зачищаете;
Прикручиваете новый контакт;
Изолируете;
Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Признаки поломки ДПРВ

Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:

Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
«Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
При сбросе педали акселератора двигатель глохнет.
Увеличенный расход топлива (на 10…20%).
Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

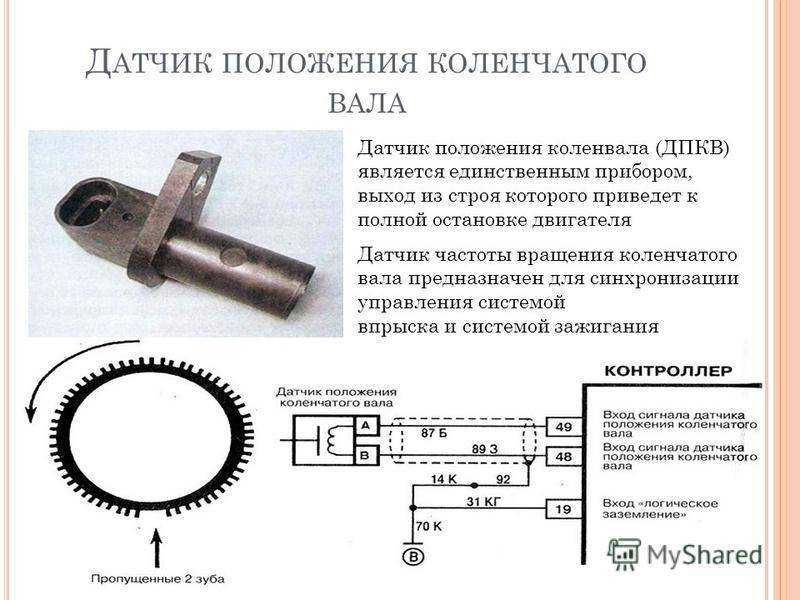

Как проверить датчик синхронизации?

Для проверки исправности ДПКВ есть несколько способов, каждый из которых подразумевает использование определенных приборов. Рассмотрим три наиболее часто реализуемых метода проверки работоспособности датчика оборотов коленвала.

Прежде всего, перед проверкой датчика его нужно демонтировать. При этом необходимо поставить метки, показывающие, как он был расположен на двигателе. Снятый датчик следует осмотреть для выявления повреждений и оценки состояния контактной колодки и сердечника контактов. Обнаруженные загрязнения нужно удалить с помощью спирта или бензина, чтобы контакты датчика коленвала были чистыми.

При демонтаже следует установить расстояние между сердечником датчика и диском синхронизации. Оно должно составлять 0,6-1,5 мм. Затем можно заняться поиском неисправностей в электрической схеме устройства.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

Демонтируем датчик.
Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

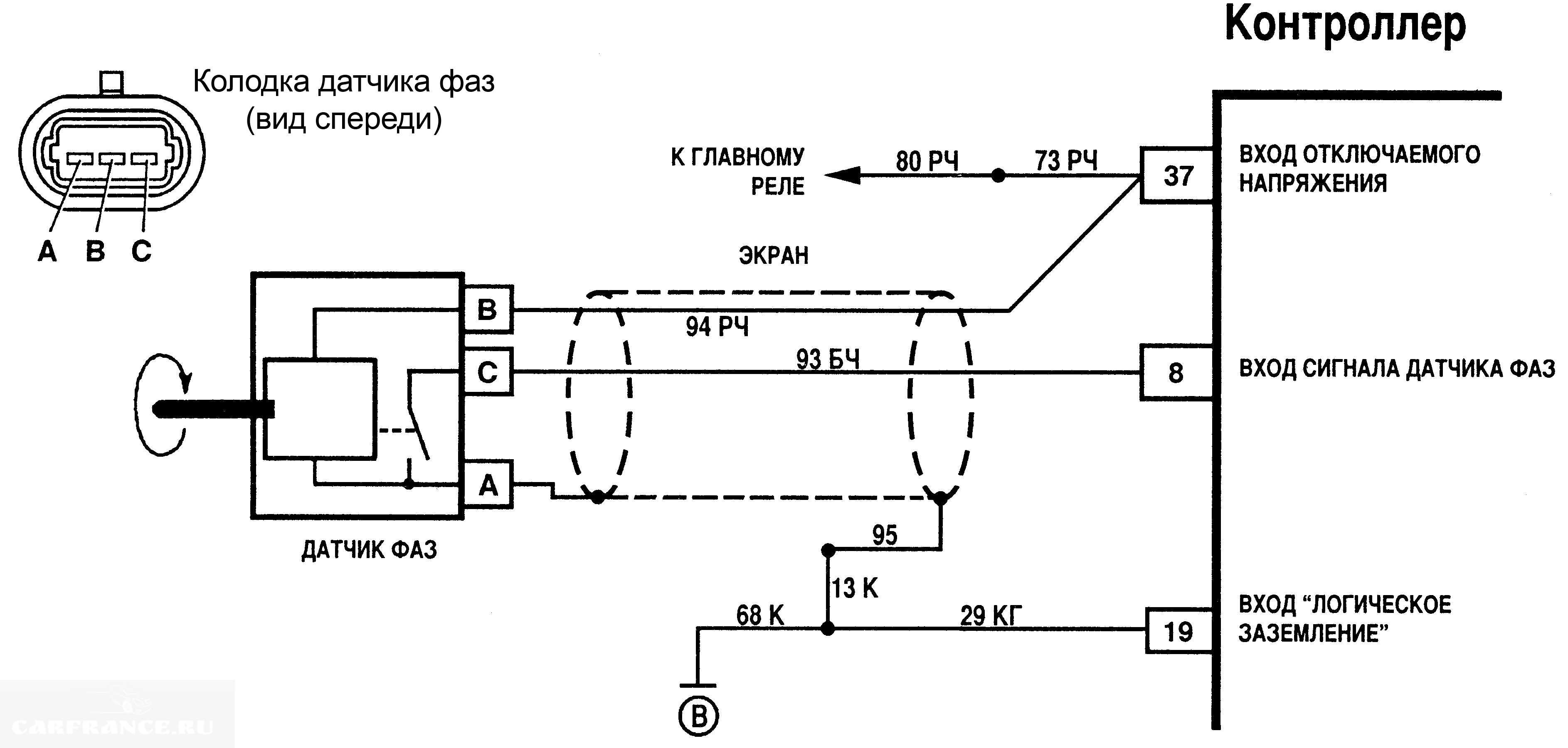

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

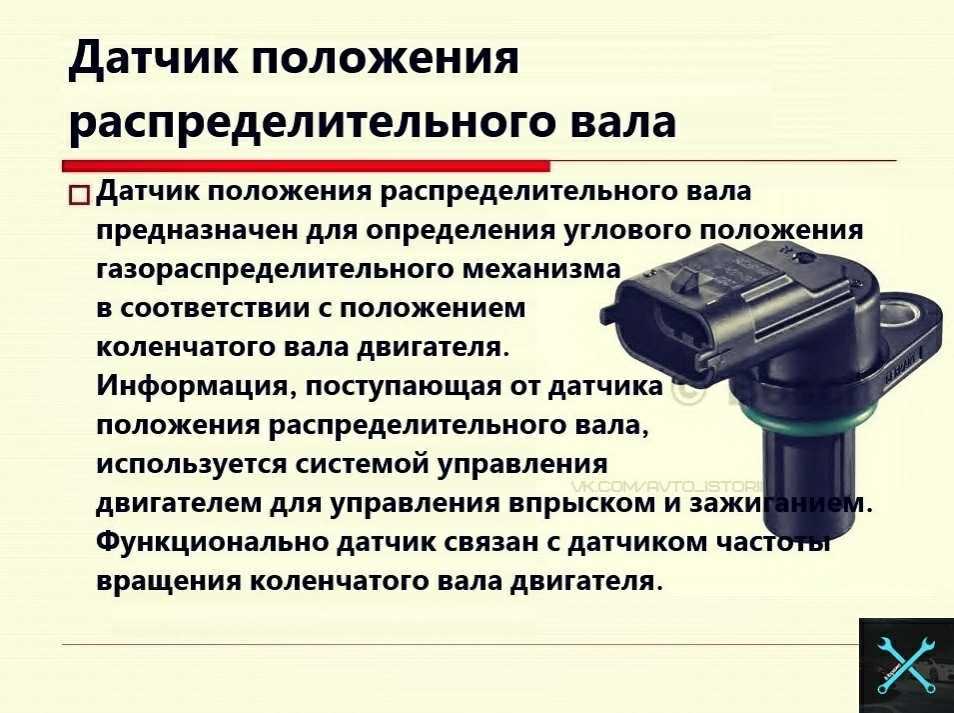

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Проверка датчика синхронизации

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Тонкой отверткой или шилом снимаем пружинный зажим колодки.

Отсоединяем разъем датчика синхронизации.

Подсоединяем омметр к центральному и одному боковому выводу.

Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700—900 Ом.

Для дальнейшей проверки исправности датчика снимаем его с двигателя.

В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр

Быстро подносим металлический стержень к сердечнику датчика — если он исправен, на приборе наблюдаются скачки напряжения.

Неисправный датчик заменяем.

Снятие датчика синхронизации

Ключом «на 10» отворачиваем болт крепления датчика к блоку двигателя

Вынимаем датчик из отверстия.

Отогнув хомуты крепления провода датчика, расположенные на впускном коллекторе и блоке цилиндров, вытягиваем провод вместе с разъемом вниз

Устанавливаем датчик в обратной последовательности.

После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.

Источник

Как проверить датчик угловой синхронизации ЗМЗ 405

При выключенном зажигании нажимаем пружинный фиксатор колодки и разъединяем колодки жгута проводов системы управления двигателем и датчика синхронизации.
Подсоединяем омметр к выводам «1» и «2» колодки датчика синхронизации
Измеряем сопротивление обмотки датчика синхронизации, которое должно быть 700-900 Ом.
Для дальнейшей проверки датчика синхронизации ключом «на 10» отворачиваем болт крепления датчика синхронизации к передней крышке блока цилиндров (для наглядности показано снизу автомобиля Волга ГАЗ 31105)
Вынимаем датчик синхронизации из отверстия. Отогнув скобу крепления провода датчика, снимаем датчик синхронизации. Подсоединяем к выводам «1» и «2» колодки датчика синхронизации вольтметр.
Быстро проводим лезвием отвертки возле сердечника датчика синхронизации — если датчик синхронизации исправен, на приборе наблюдаются скачки напряжения. Неисправный датчик синхронизации заменяем. Устанавливаем датчик синхронизации в обратной последовательности.
После установки датчика синхронизации набором щупов проверяем зазор между торцом его стержня и зубьями диска синхронизации. Зазор должен быть 1-1,5 мм, он задан конструкцией датчика синхронизации и не регулируется.

Да кстати в конце статьи я дам вам ответ где же находится датчик угловой синхронизации ЗМЗ 405?! А находится он под крышкой двигателя рядом с ремнем ГРМ

Как заменить датчик распредвала на ЗМЗ 406

Для демонтажа датчика распредвала потребуется только пара гаченых ключей на «10» и несколько минут свободного времени – весь фронт работ свободно может выполняться даже в полевых условиях одной парой рабочих рук. Процедура замены контрольного элемента осуществляется следующим образом:

Отключаем от системы автомобиля аккумуляторную батарею, чтобы сбить дампы памяти с ЭБУ двигателя. В противном случае после замены устройства новой детали двигателю потребуется гораздо больше времени для самодиагностики и подстройки под рабочий режим – обороты на холостом ходу будут плавать;
Далее находим сам датчик. Расположен контрольный прибор напротив 4 цилиндра двигателя, по правую сторону от ГБЦ. Для начала демонтируем всю проводку, подключаемую к измерительному прибору, а затем с помощью гаечного ключа откручиваем фиксирующий хомут или болты, крепящие датчик в раме двигателя;
После успешного демонтажа зачищаем посадочное место прибора от следов старого герметика и при необходимости устраняем следы коррозии на контактах, а также поврежденную магистральную проводку, ведущую к датчику;
В завершение процедуры перебираем старый датчик или монтируем новую деталь. Установка элемента осуществляется по данной инструкции в строго обратном порядке.

После замены датчика распредвала необходимо обратно подключить АКБ и завести автомобиль. В случае успешной подачи зажигания на двигатель, мотор требуется оставить на 5-10 минут при работе на холостом ходу – если двигатель не заглох и успешно вышел на рабочую температуру, то процедура ремонта была произведена успешно.
