Электромеханический усилитель рулевого управления

Устройство и принцип работы

Для лучшего понимания возможных неисправностей и сбоев в работе необходимо разобраться в его устройстве и принципе действия.

Рис. 2. Устройство датчика температуры всасываемого воздуха

Конструктивно датчик температуры для контроля всасываемого воздуха состоит из:

1. Контактного разъема – для подключения датчика температуры к внутренней электрической цепи;
2. Корпуса – предназначен для защиты от механических повреждений и воздействия внешних факторов на электронные компоненты;
3. Чувствительный элемент – для фиксации температуры поступающего воздуха применяется термистор, который, может располагаться как в открытом колпаке, так и в запаянной колбе.
4. Посадочного штуцера – элемента оснащенного резьбой для вкручивания в точке контроля температуры воздуха.

Заметьте, для плотного прилегания датчика к монтируемой поверхности между ними располагается уплотнительное кольцо. В противном случае произойдет утечка воздуха из системы.

Принцип работы датчика температуры всасываемого воздуха основывается на показаниях термистора с отрицательным температурным коэффициентом. В соответствии с п.23 ГОСТ 21414-75 это такой нелинейный элемент, омическое сопротивление которого снижается по мере нагревания самого термистора. Положение датчика выбирается таким образом, чтобы сенсор взаимодействовал с движущимся воздухом напрямую, в остальном работа происходит следующим образом:

Рис. 3. Принцип работы датчика температуры всасываемого воздуха

Как видите на рисунке выше, при движении потока всасываемого в систему воздуха, он напрямую воздействует на датчик, обтекая терморезистор. В начале запуска двигателя воздух в патрубке будет холодным и при взаимодействии с термистором его сопротивление будет в пределах нескольких кОм. В случае повышения температуры воздуха в системе сопротивление датчика начнет снижаться, уменьшиться величина падения напряжения и увеличится сила тока. Как только параметр  достигнет установленного предела, в цепи управления начнет протекать ток  достаточный для команды блоку управления.

В случае прохождения холодного воздуха возникает утяжеляющий эффект, которые требует впрыска большего объема горючего в цилиндр для поддержания нормального режима работы. При повышении температуры, датчик отреагирует пропорциональным снижением сопротивления, и блок управления даст команду на сужение форсунок и уменьшение объема впрыскиваемого топлива. Таким образом осуществляется корректировка работы мотора, в зависимости от температуры подаваемого воздуха. Однако система может давать сбои, существенно отражающиеся на работе транспортного средства.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
3. Отсоедините от термоэлемента колодку с проводами.
4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

• мультиметр или другой прибор, способный мерить сопротивление цепи;
• небольшая емкость для воды (можно обычный стакан);
• термометр со шкалой до 100 °С.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Газель (двигатели ЗМЗ 406, 405, 409)

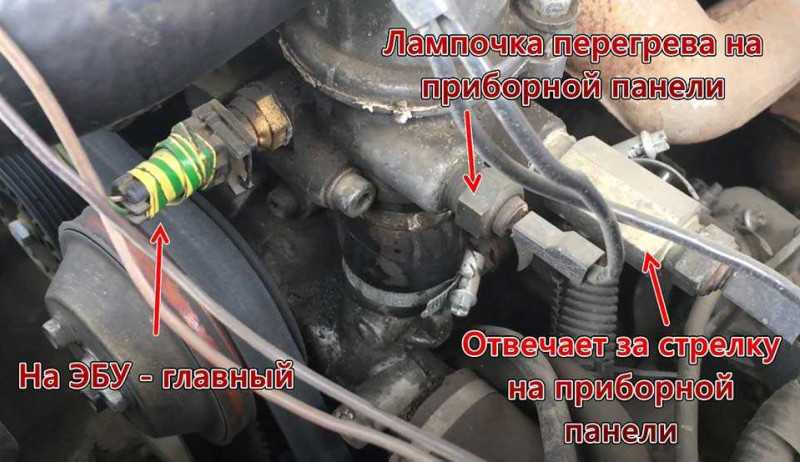

Место установки — на силовом агрегате в районе термостата или на корпусе последнего.

Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.

Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.

При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.

406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6

В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.

Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.

При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.

Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.

При проверке должны быть следующие параметры:

• -60 С — 2,13 В;
• -40 С — 2,33 В;
• -20 С — 2,53 В;
• 0 С — 2,73 В;
• +40 С — 3,13 В;
• +80 С — 3,53 В;
• 105 С — 3,83 В;
• 125 С — 3,98 В.

На заведенном моторе напряжение будет равно 5 В.

Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ

Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.

В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.

При этом зависимость должна быть следующей:

• 128 С — 80,8 Ом;
• 100 С — 177 Ом;
• 80 С — 332 Ом;
• 60 С — 667 Ом;
• 40 С — 1459 Ом;
• 20 С — 3520 Ом;
• 0 С — 9420 Ом;
• -20 С — 28680 Ом;
• -40 С — 100707 Ом.

В случае значительных отклонений от этих параметров необходима замена устройства.

Управление блокировкой лямбда-регулятора

(для автомобилей с нейтрализатором). На работающем двигателе можно выключать функционирование регулятора состава смеси с обрат- ной связью по сигналу лямбда-зонда. Эта функция используется для проверки качества работы системы регулирования.

Задание, сбор и отображение параметров системы. Тестер АСКАН-8 по линии связи может считывать параметры системы, определяемые и используемые блоком управления. Запись параметров в память тестер осуществляет циклически в рабочем режиме двигателя. После этого их можно просматривать в графическом виде, сравнивая их со стандартными пара- метрами исправного двигателя. Логика проведения диагностики по приведенным диагностическим схемам позволяет по отклонениям параметров определить неисправности в системе и двигателе. Здесь мы приведем список основных параметров, доступных для считывания. На самом деле список переменных значительно шире и может использоваться для тестирования работы блока и для определения настроек двигателя для индивидуального пользователя. Латинским шрифтом приведены переменные, значение которых можно просматривать с помощью диагностического тестера DST-2M. В тестере АСКАН-8 эти же переменные представлены на русском языке.

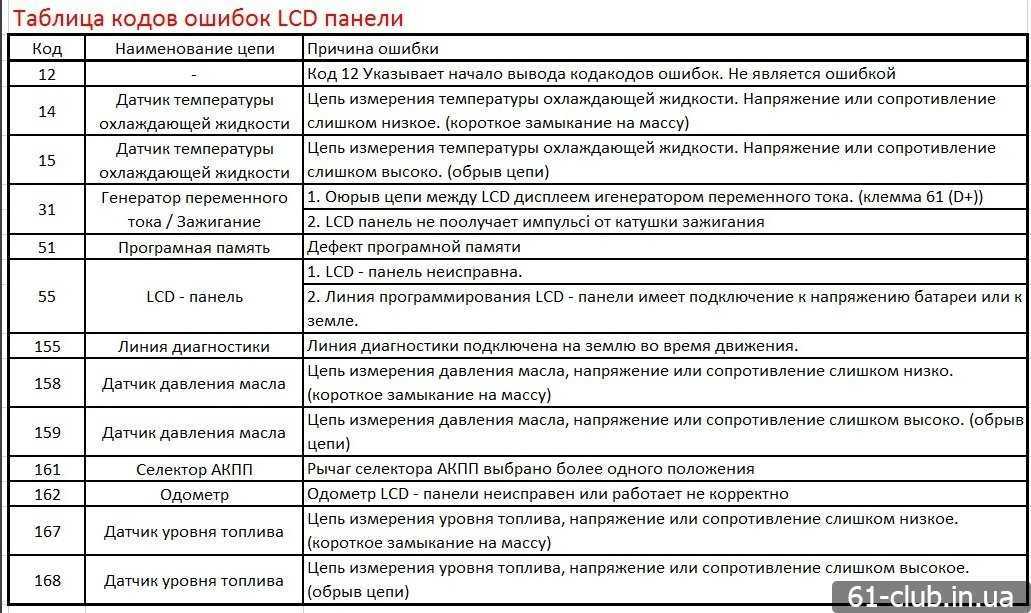

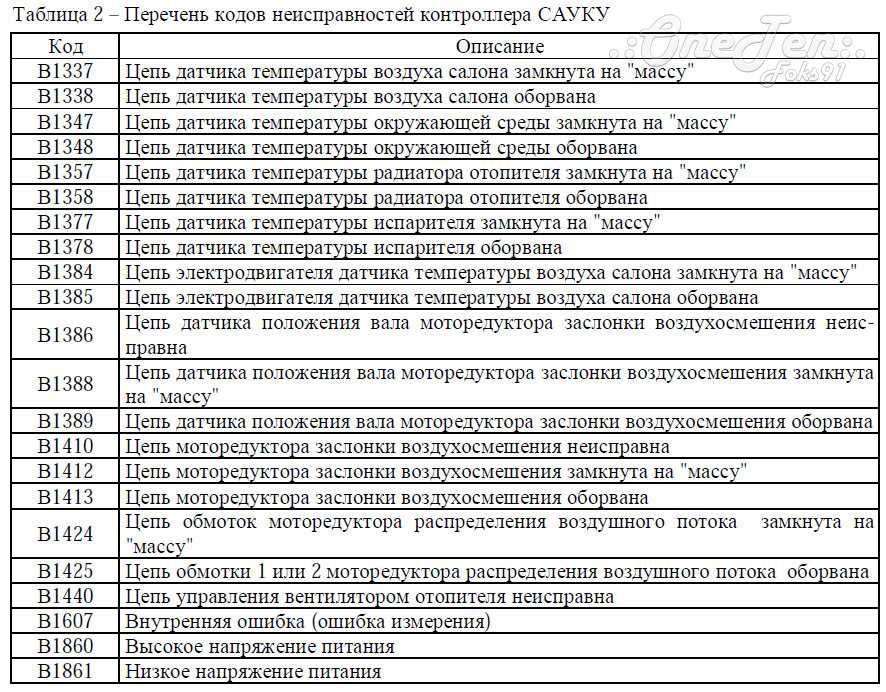

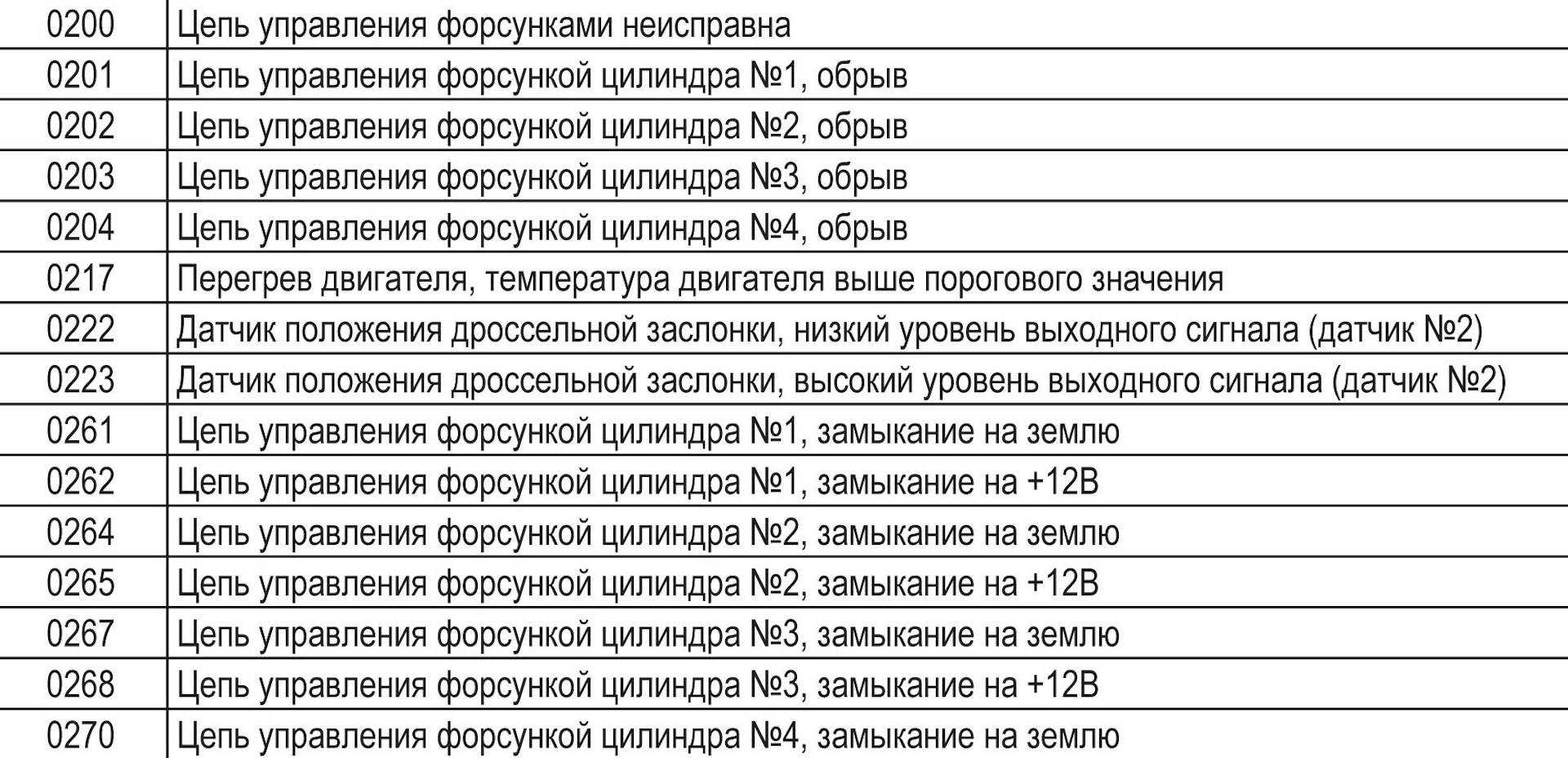

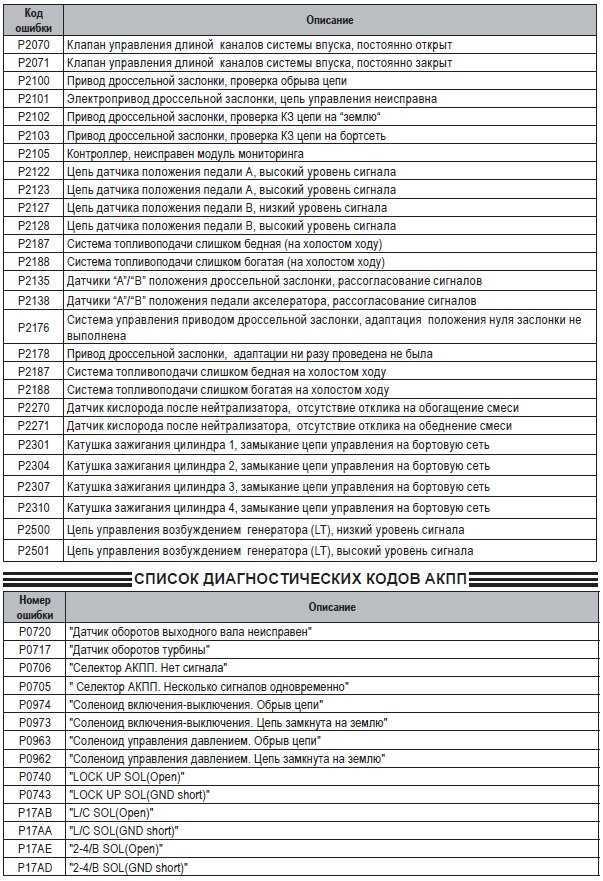

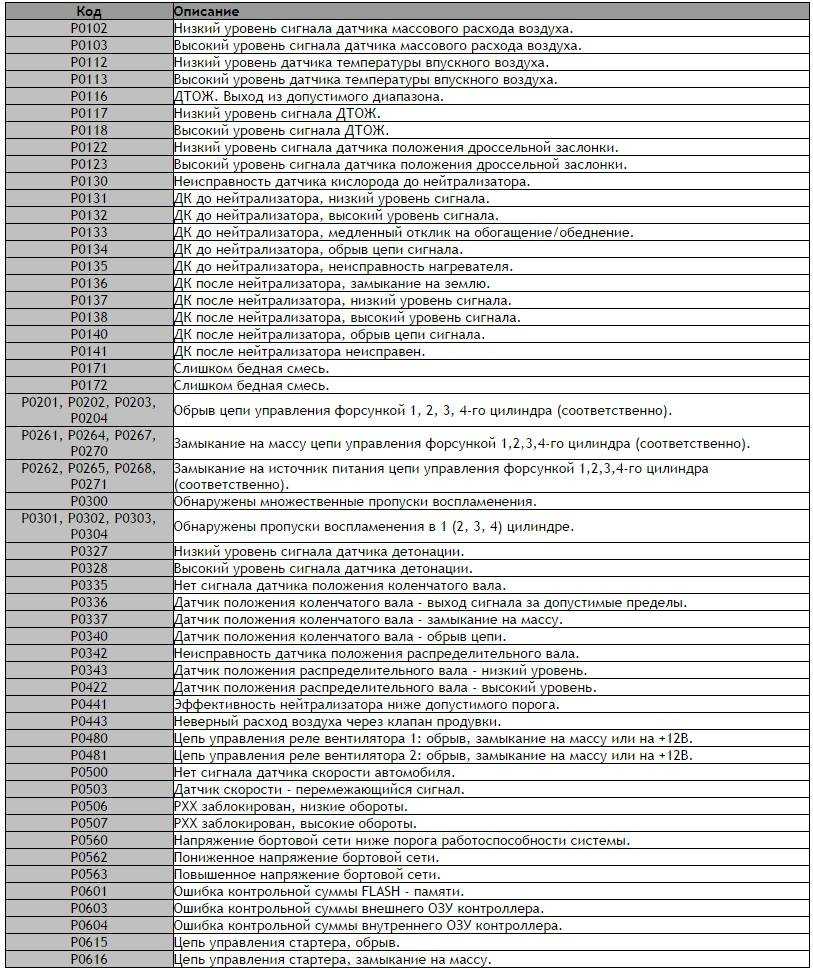

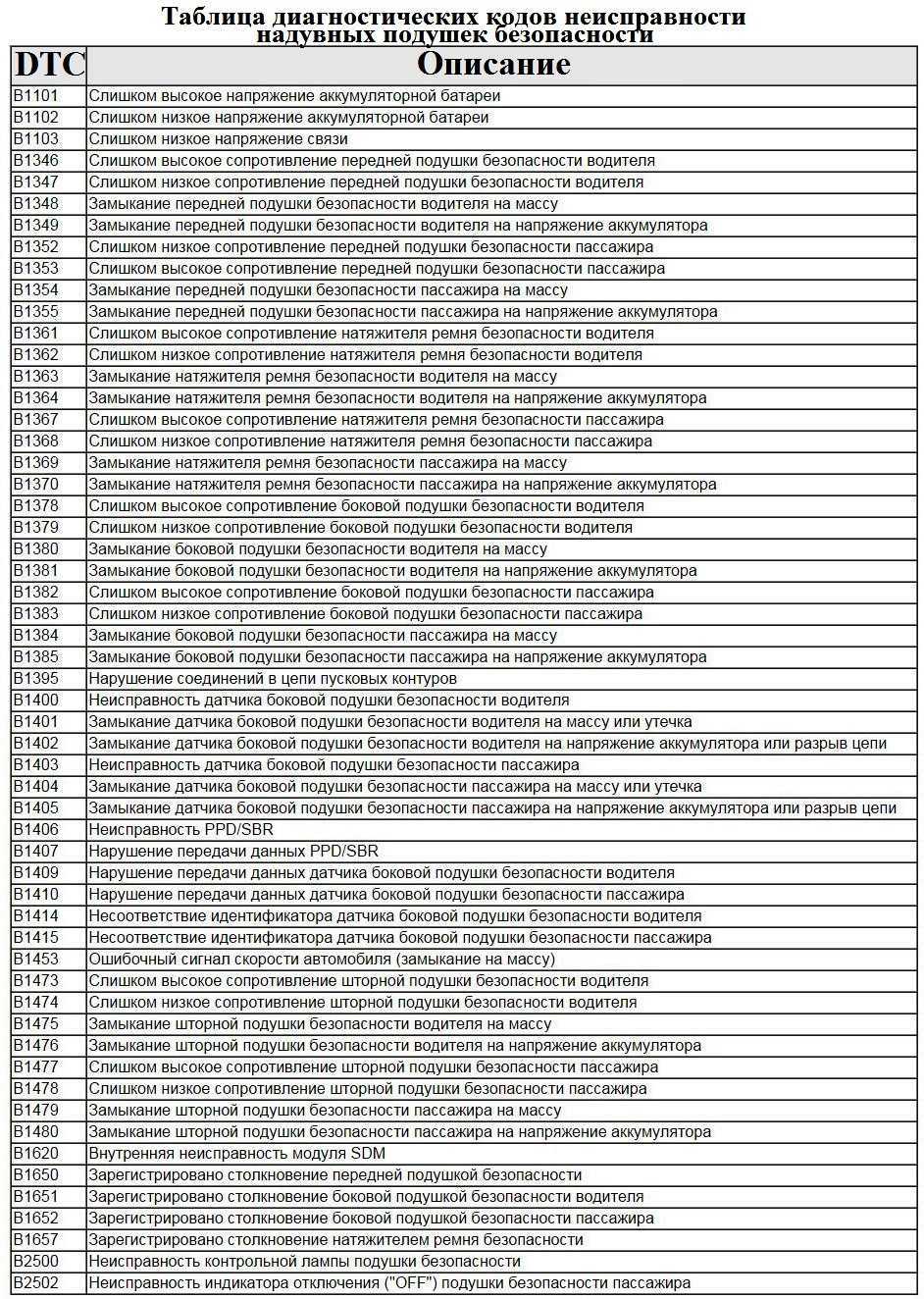

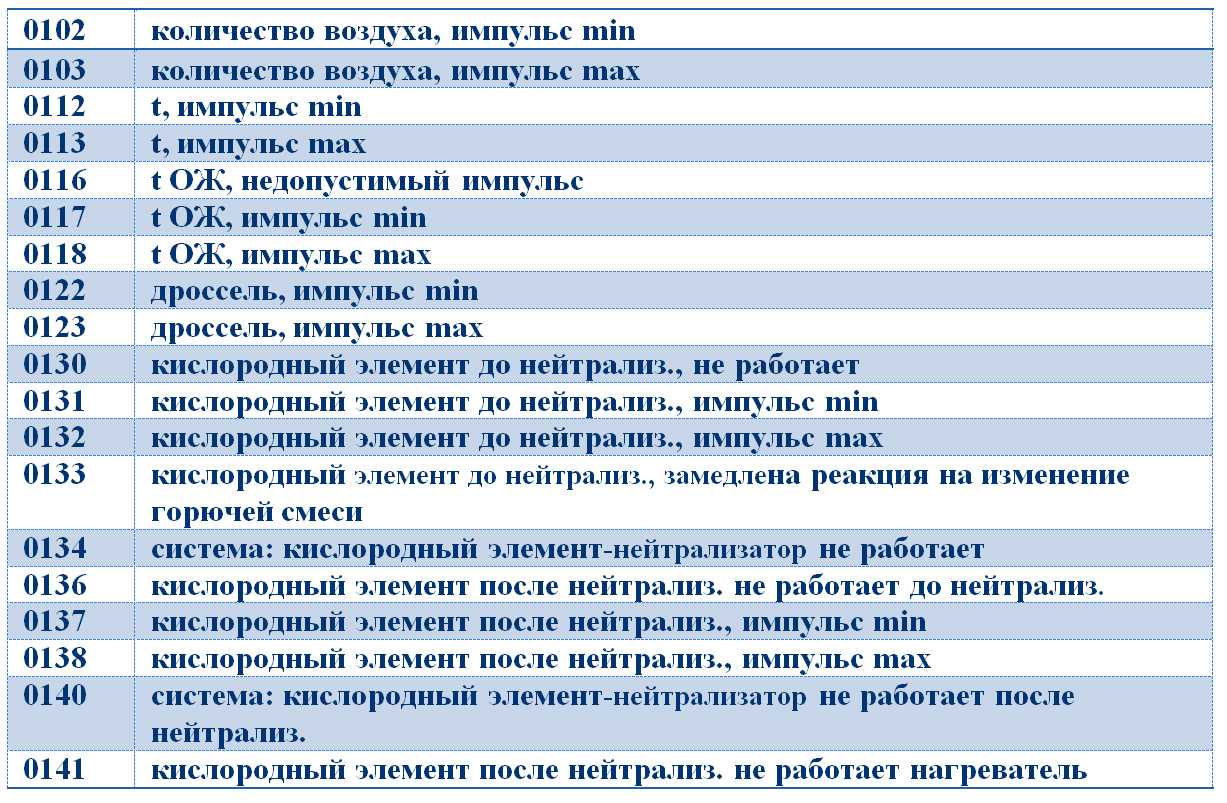

Потеря памяти диагностических кодов

Для проверки отключите датчик температуры воздуха, дайте двигателю работать на холостом ходу до включения ДИАГНОСТИЧЕСКОЙ ЛАМПЫ. Код 18 должен занестись и сохраняться в памяти при выключении зажигания более чем на 10 с. Если код 18 не сохраняется, неисправен блок управления

Проверки работоспособности элементов и узлов системы

Проверка выходного сигнала датчика положения дроссельной заслонки Описание проверок

1. Осуществляется проверка показаний по прибору АСКАН-8 параметра «Дроссель» (ТНR), который при отпущенной педали привода акселератора должен соответствовать 0%.

2. Показания в % должны увеличиваться при нажатии на педаль акселератора до 95… 100%.

3. Если величина параметра «Дроссель» (ТНR) больше 1% при отпущенной педали акселератора, то следует проверить полное закрытие дроссельной заслонки и наличие небольшой «слабины» в тросе привода.

4. При необходимости проверьте влияние ковриков в салоне автомобиля на полное открытие заслонки

Новая эпоха: последние модели с советскими корнями

После распада Союза Волжский автозавод оказался в тяжелом состоянии, как и многие предприятия в стране. Но уже к середине 1990-х предприятию удалось наладить собственное производство автомобилей.

Первой моделью АВТОВАЗа в постсоветское время стала «десятка» – ВАЗ-2110. Из-за трудностей переходного периода она вышла с задержкой на три года, лишь в 1995-м. На российском рынке этот автомобиль вполне мог конкурировать с популярными иномарками того времени, такими как Daewoo Nexia, Audi 80 или даже Opel Astra. Почти сразу была выпущена так называемая «одиннадцатая» модель, а еще через несколько лет АВТОВАЗ выпустил ВАЗ-2112. В 2007 году с конвейера выходит Priora ‒ последняя модель АВТОВАЗа с советскими корнями (за исключением LADA 4×4).

В 2008 году, в период экономического кризиса, АВТОВАЗ наладил сотрудничество с компанией Renault. Это послужило стимулом для получения финансовой поддержки от российского правительства и открыло новую страницу в истории развития предприятия. В партнерстве с французским концерном были созданы новые модели LADA: Largus, Granta и Kalina второго поколения.

Инструменты:

При неисправности автомобиль проблематично заводится и иногда при езде на холостых оборотах глохнет. Расположен данный датчик в корпусе воздушного фильтра на старых Daewoo Nexia.

На новых Нексиях, с двигателем F16D3 он расположен в воздухоподводящем патрубке. Если ответ утвердительный, то это прекрасно! Так как виновником неисправности указателя температуры двигателя, в большинстве случаев, является датчик, отвечающий за сбор информации о температуре охлаждающей жидкости. А если этот самый датчик перестал работать или начал показывать что попало, то выход один — это его замена.

Где находится датчик указателя температуры двигателя на автомобилях Дэу Ланос, Нексия и Шевроле Ланос с двигателем объёмом 1.

Каталожный номер датчика температуры на стрелку охлаждающей жидкости автомобилей Дэу Ланос, Нексия и Шевроле Ланос с двигателем объёмом 1. Датчик, какой фирмы-производителя можно порекомендовать к покупке? Думаю, если отвечу, что датчик следует брать только оригинальный — GM, то никого не удивлю.

Детали и расходники:

Но, это самый правильный выбор. Если купить GM-ий датчик нет возможности, то рекомендую выбирать из таких производителей как: Эти не только работают, но и данные показывают, близкие к истине. Датчик соединен с «массой» через свой переменный резистор.

В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступившего в двигатель. Для проверки и замены датчика абсолютного давления Вам потребуется вольтметр. Проверьте цепь питания датчика абсолютного давления. Отсоедините колодку жгута проводов от датчика при выключенном зажигании , подсоедините тестер в режиме воль и «С» колодки обозначение выводов нанесены на корпус датчика , включите зажигание и измерьте напряжение.

Выключите зажигание и подсоедините колодку жгута проводов к датчику. При отклонении напряжения от нормы замените датчик абсолютного давления. Отсоедините вакуумный шланг и снимите датчик в сборе с кронштейном. Снимите датчик с кронштейна.

Для проверки и замены датчика абсолютного давления Вам потребуется: Проверьте цепь питания датчика. Для этого отожмите фиксатор.

Отсоедините колодку жгута проводов от разъема датчика при выключенном зажигании. Подсоедините тестер в режиме воль и «С» колодки, включите зажигание и измерьте напряжение.

Daewoo Nexia 16v — Замена ДТОЖ (на стрелку)

Выключите зажигание, снимите с колодки ее крышку, отжав фиксаторы, и подсоедините колодку к датчику. Подсоедините тестер в режиме вольтметра к проводу жгута, соединенному с выводом «В», и к «массе», пустите двигатель, измерьте напряжение датчика. При работе двигателя на холостом ходу напряжение должно составлять 1,0 — 1,5 В. Для этого отсоедините вакуумный шланг от штуцера датчика, выверните болт крепления и снимите датчик. Установите датчик абсолютного давления в порядке, обратном снятию.

Он выдает на ЭБУ импульсный сигнал, пропорциональный частоте вращения ведущих колес. Какой-либо инструмент для замены датчика скорости не требуется.

Отверните от датчика скорости гайку наконечника гибкого вала привода спидометра и отсоедините вал. Отсоедините колодку жгута проводов датчика скорости. Отверните датчик скорости от привода спидометра.

Установите датчик скорости и все снятые детали в порядке, обратном снятию.

Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает управляющий датчик концентрации кислорода. Содержащийся в отработавших газах кислород реагирует с датчиком, создавая разность потенциалов на выходе датчика.

Она изменяется приблизительно от 0,1 В высокое содержание кислорода — бедная смесь до 1 В низкое содержание кислорода — богатая смесь.

Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная, то контроллер дает команду на обогащение смеси, если смесь богатая — на обеднение смеси.

Диагностический датчик концентрации кислорода установлен за нейтрализатором, работает по тому же принципу, что и управляющий датчик. Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода, указывает на наличие кислорода в отработавших газах после нейтрализатора.

Как проверить

Опосля снятия датчика следует провести его зрительный осмотр на предмет повреждений либо коррозии. Самый обычной метод проверки ДТОЖ – поменять его на заранее исправный.

• мультиметр (в режиме вольтметра, омметр с пределом измерений от 100 Ом до 10 кОм);
• указатель температуры (с пределом измерений не наименее 100 о С);
• теплостойкая емкость объемом 0,5 л.

Порядок проверки цепи питания ДТОЖ:

1. Перевести мультиметр в режим вольтметра;
2. Снять колодку с проводами с датчика и включить зажигание;
3. Подсоединить «минусовой» щуп мультиметра к «массе» мотора, а иной к выводу №1 колодки;
4. Напряжение на выводе обязано быть не наименее 12 В.

Если напряжение нет либо они меньше 12 В, означает, разряжен аккумулятор, неисправна цепь питания либо ЭБУ.

Порядок проверки ДТОЖ:

1. Перевести мультиметр в режим омметра;
2. Приготовить емкость с жаркой водой (около 100 о С);
3. Подсоединить щупы мультиметра к выводам датчика и опустить его рабочую часть в воду;
4. Измеряем сопротивление ДТОЖ по мере остывания воды.

Сопротивление датчика обязано быть близким к данным, обозначенным в таблице:

Температура ОЖ, °С	Сопротивление ДТОЖ, Ом
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802
30	2238
25	2796
20	3520
15	4450
10	5670
5	7280
	9420

Процесс проверки также показан на видео:

Если ДТОЖ оказался исправным, может быть причина неисправности в нехорошем контакте разъема, обрыве проводки либо неисправном ЭБУ.

Не запамятовывайте впору поменять тосол/антифриз в системе остывания, и употреблять охлаждающую жидкость рекомендованную производителем.

Как выбрать новый датчик?

Рядовой автомобилист может потратить уйму времени на поиски нужного сенсора всасываемого воздуха по каталогам интернет магазинов, теряясь в существующем изобилии предложений. Так как неправильно выбранное устройство может не только отказаться взаимодействовать с системами автомобиля, но и не поместиться в посадочное отверстие.

Поэтому при выборе обязательно учитывайте:

• Маку автомобиля и конкретную модель;
• Год ее выпуска;
• Тип и функциональные особенности установленного в машине двигателя.

Такой подход позволит минимизировать вероятность ошибки и предоставит продавцу максимум необходимой информации.  Но, если вы новичок, и плохо разбираетесь в подобных вопросах, куда проще будет выбрать нужную модель с помощью VIN-коду.

VIN-код представляет собой  уникальный шифр, присущий исключительно вашему прибору. Если вы подберете для замены новый сенсор по VIN-коду, то вероятность ошибки сводится к нулю. Это наиболее точный метод выбора оборудования для вашего авто. Однако, если выбор изделия упирается в нескольких производителей, стоит рассмотреть наиболее известных из них.

Среди зарубежных компаний, выпускающих сенсоры температуры всасываемого воздуха, лучшим качеством обладают японские и германские производители. Среди которых можно выделить Denso, Bosch, Borsehung, но и цена таких моделей относится к премиальному сегменту

Если вы ищите более демократичный вариант, то обратите внимание на отечественную компанию Энергомаш, тайваньскую фирму Vika или итальянский Facet

Как заменить ДТОЖ на Дэу Матиз?

Принцип замены прибора не отличается от аналогичной процедуры других моделей данного производителя, будь то Дэу Эсперо, Нексия, 8-клапанный или 16 кл. принципиального отличия нет. Необходимо соблюдать несколько общих правил и знать точно, где расположен прибор у данной конкретной модели:

№	Полезная информация
1	во-первых, необходимо заглушить двигатель и полностью его остудить
2	демонтировать детали под капотом, если они мешают свободному доступу к детектору
3	слить ОЖ в заранее подготовленную емкость

• отсоединить провода от прибора;
• выкрутить датчик;
• заменить его новым;
• произвести все вышеописанные манипуляции в обратном порядке;
• завести двигатель и проверить работоспособность системы.

Замена датчиков на Нексия

В случае с карбюраторным двигателем “плавающие” обороты устраняются довольно просто: ремонтные работы вполне можно провести в домашнем гараже собственными усилиями. А вот с инжектором ситуация несколько иная, и ремонт сложнее. Стоимость самих датчиков весьма приличная, провести работы по их замене самостоятельно невозможно: после установки новых придётся осуществлять настройку электронной системы двигателя. Все ремонтные работы проводятся только при помощи компьютерных диагностических программ и специального оборудования.

Впрочем, есть и положительная сторона: срок службы таких датчиков весьма большой, поэтому никаких проблем с ними ближайшие 150-200 тысяч километров пробега можно не ожидать.

Где находится датчик температуры дэу нексия

• Главная
• Список
• Комментарии
• Случайная
• Альбомы ▼ Галлерея
• Моя семья
• находки
• Горьковское море
• Юмор
• Ленивый поход по Керженцу. Май 2009 года.
• Ремонт железа
• Мои самоделки
• новый год
• Светосинхронизатор
• NAS
• Керженец 2012
• Уста 2015
• viber
• smobil

Сортировать ▼

• дата создания — новые вверх

дата создания — старые вверх
дата изменения — новые вверх
дата изменения — старые вверх
популярные
не популярные
готовность
не готовность
метка — А>Я
метка — Я>А
название — А>Я
название — Я>А

Случайное фото:

Датчик положения коленчатого вала (ДПКВ)

Определяет положение коленвала и скорость его вращения, также участвует в определении пропусков воспламенения. При выходе датчика из строя работа двигателя невозможна.

Место установки: расположен у шкива коленчатого вала напротив реперного (зубчатого) диска. На двигателе F16D3 расположен в блоке цилидров ближе к маховику, под масляным фильтром.

Способ проверки датчика: отсоединить разъем от датчика, проверить сопротивление мультиметром, подключив его к контактам 1 и 2 (номера на колодке) — сопротивление должно быть 500-600 Ом.

Датчик положения распределительного вала (ДПРВ, датчик фаз)

ЭБУ по сигналам датчика определяет положение распредвала для синхронизации момента открытия форсунок с тактом впуска, чтобы достичь лучшую наполняемость цилиндра и его своевременную продувку.

Место установки: установлен за корпусом распредвала, рядом с кожухом ремня ГРМ под патрубком вентиляции картерных газов. На двигателе F16D3 расположен в головке блока цилиндров (ГБЦ) между распредвалами возле кожуха ремня ГРМ.

Способ проверки датчика: диагностическим сканером.

Датчик положения дроссельной заслонки (ДПДЗ)

Отслеживает величину открытия дроссельной заслонки, показания влияют на состав топливовоздушной смеси. При закрытии заслонки по сигналу датчика, ЭБУ переводит двигатель в режим холостого хода. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine.

Место установки: на дроссельном узле.

Способ проверки датчика: необходимо замерить сопротивление между контактами B и C (маркировка на колодке жгута проводов). При плавном открытии оно должно плавно изменяться от 1 до 7,5 кОм(+-2кОм). Более точное диагностирование возможно только диагностическим сканером.

Датчик детонации

По сигналам датчика ЭБУ производит корректировку угла опережения зажигания (УОЗ), как можно ближе к зоне возникновения детонации, но без детонации, что является наиболее оптимальным для работы двигателя. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine. Возможно появление детонации (характерного звона) при резком нажатии на газ. Детонация крайне губительна для двигателя и может привести к разрушению его механизмов.

Место установки: на блоке цилиндров, за стартером.

Способ проверки датчика: снять датчик и мультиметром (омметром) замерить сопротивление между контактами 1 и 2 (номера на колодке). Если по датчику слегка постукивать, то сопротивление должно меняться скачками.

Датчик абсолютного давления (ДАД)

По сигналам датчика ЭБУ определяет величину разряжения во впускном трубопроводе, которое указывает на нагрузку двигателя. По показаниям этого датчика корректируется топливовоздушная смесь. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine, возможно резкое повышение расхода топлива.

Место установки: справа на перегородке моторного отсека, рядом с вентилятором отопителя. К датчику подходит тонкая вакуумная трубка и жгут проводов. На двигателе F16D3 датчик расположен на впускном трубопроводе.

Способ проверки датчика: диагностическим сканером.

Датчик концентрации кислорода (ДК, ДКК, лямбда-зонд)

Отслеживает количество содержания кислорода в отработавших газах, и по его сигналам ЭБУ корректирует качество топливовоздушной смеси для достижения стехиометрии и более эффективной работы катализатора. Второй датчик отслеживает эффективность работы катализатора, и также по его сигналам производится коррекция смеси. Датчик оснащен подогревом, т.к. расположен далеко от коллектора, а начинает работать при температуре около 300 градусов. При неисправности датчика ЭБУ переходит в аварийный режим, зажигается лампа Check Engine, возможно резкое увеличение расхода топлива.

Ошибка Р0504 или проблема с датчиком педали тормоза

Пробег авто 2500км, а Чек уже загорается с пугающей периодичностью. Заблаговременно установленный БК мультитроник выдает сообщение, что мол ошибка Р0504 — проблема с датчиком педали тормоза. Я ее стираю, чтоб глаза не мозолила, но тем не менее, ошибка выскакивает. Что делать? Как эту кнопку регулировать/менять? На фото этот гад указан красной стрелкой. Как пишут люди, надо поиграть его регулировкой, что делается двумя гайками. Наиболее часто встречается, что люди регулировали, чтоб кнопка датчика едва касалась площадки педали тормоза. В общем покрутим, посмотрим. У меня БК сразу начинает орать, как только я завожу машину, что мол ошибка. На этих выходных поеду ковыряться.

Заметил, что ошибка чаще вывскакивает, когда стоишь на тормозе в включенным селектором «Д». Думается мне, что проблема глубже чем просто регулировка датчика.

Вчера, 14.04.2014, я был у дилера на ТО. В том числе озвучил геморр с ошибкой Р0504. Дилер бодренько взялся все исправить. Но не исправил, сказал, что надо заказывать датчик тормоза, мол бракованный. Выехал за ворота и даже не удивился, когда опять зажегся ЧЕК. А сндня с утра машина не завелась с пульта, высветив на брелке ТОРМОЗА, что исправилось нажатием на тормоз пару раз, потом машина просто не ехала, тупила, дергалась, но после опять таки ударов по педали тормоза все исправлялось, но потом опять. В общем утро не задалось. Я психанул, поехал в магазин и купил этот гребанный датчик.

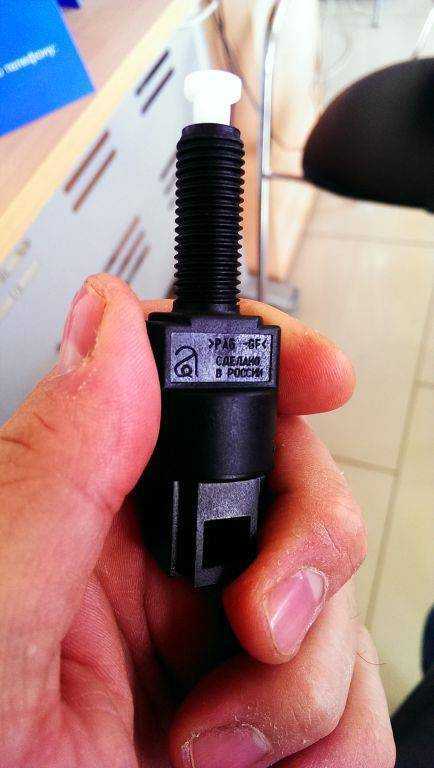

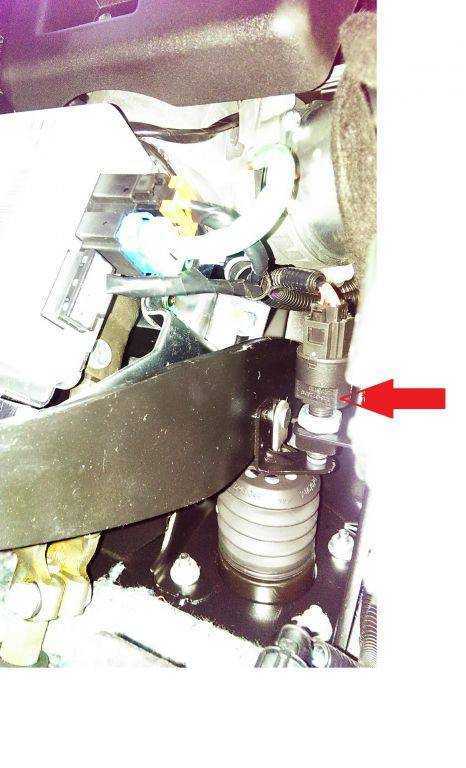

Вот он, гад, на фото. Заехал к дилеру, где мне его за 25 минут поменяли, не взяв ни копейки. С моей стороны затраты 170 рублей на покупку в магазине. Пока ничего не загорается и не дергается. Хочу снятый датчик дома разобрать и посмотреть, что в такой дешевой и простой деталюшке за 170 рублей портило жизнь автомобилю за  450 000 рублей стоимостью! Правда вот как рахзобрать не знаю, там верхняя часть на трех клипсах, которые очень жесткие, сломать бы не хотелось.

Продолжу эпопею с датчиком. Сегодня 24.04.2014, новый дачик опять зажег Джеки Чана — Р0504. Разобрал вчера старый датчик.

Сразу что видно — малая пружина, сидящая на штоке, кривая. Контакты (пятаки) разной высоты. В паре 3-2 контакт 2 прозванивается глухим тоном, звонил пишалкой, если на всех других она пищит громко и звонко, то на 2ом глухо и тихо.

Кривую пружину заменил другой, равной по жесткости, насколько это смог определить и равной по длине. Понимаю так, что при отпущеной педали тормоза шток входит внутрь и поджимает плавающий контакт к верхней группе, когда педаль выжимаешь, то к нижней. Схема — проще нет. Однако не работает как надо! пятачки все поддоженные, как будто работала маленькая сварка, на одном пятачке след с самого краю, следовательно плавающий контакт поджимался криво. Я так понимаю, что он мог и привариваться, что давало сигнал в мозги ,что машина на тормозе.

Все сводит меня к тому, что датчик сделан из фуфла! Нижняя пружина кривая, клеммы из плохой стали, пятачки из металла покрытого чем то желтым, что снимается при шлифовке наждачкой. Малая пружина кривая. Плавающий контакт не садится точно на пятачке, он имеет небольшой люфт. Все вкупе и даст не стабильную работу. Я все собрал на место, ничего не трогал, только контакты шлифанул, стал прозванивать — не звониться контакт 3-2, хоть ты тресни. И так и сяк, вроде зазвонил. Ну вот как так бывает? В общем дерьмо. Я решил подобрать ему замену, нашел вот что:

цена чуть ли не в три раза больше. Для фольцев. Тоже четыре контакта, ножка с таким же диаметром 12мм и резьбой. Буду его покупать и мастырить переходник клеммный, с круглых на плоские как у нас.

Другого пути не вижу. Либо от тойот, мазд , у них так же на резьбовых ножках, тоже четыре контакта, только они короче сами по себе и малость дороже.   Такие вот мысли.

На 12.05.2014г ничего не могу сделать. Уехал в длительную командировку, туда, куда даже автомобильной дороги нет, а по зимнику только КАМАЗы проскакивают. Поэтому авто осталось у жены, а я там пешкарусом гоняю. Поэтому датчиком попробую заняться только по мере редких возможностей повидаться с семьей. Всем успеха!

Руководство по замене

Как производится замена датчика и в каких случаях требуется замена ДТОЖ? Для начала расскажем о неисправностях (автор видео — Владимир Тупотилов).

В каких случаях следует менять регулятор?

Если вы сомневаетесь в работоспособности регулятора, сначала необходимо произвести его визуальную диагностику. На устройстве на должно быть следов повреждений, трещин, коррозии, проводка должна быть целой.

Основные симптомы неработоспособности регулятора:

• сбои в работе силового агрегата, особенно на холостых оборотах;
• пониженная мощность двигателя;
• затрудненный запуск и произвольная остановка работы мотора;
• увеличение расхода топлива;
• на приборной панели стрелка датчика говорит о перегреве ДВС, хотя по факту его нет.

Этапы

Никаких специфических инструментов для замены вам не потребуется. Приготовьте только отвертку, трещотку, а также головку с удлинителем.

Чтобы замена ДТОЖ не вызвала трудностей, сначала следует открутить хомут впускной магистрали, которая идет от воздушного фильтрующего элемента до дросселя:

1. Потяните за магистраль и отодвиньте ее немного в сторону, чтобы она не мешала, так вы сможете получить более удобный доступ к регулятору. Отключите АКБ, поскольку вам придется отключать питание контроллера, а все работы, связанные с вмешательством в работу бортовой сети, должны производиться при отключенном аккумуляторе.
2. Итак, ДТОЖ перед вами. Теперь необходимо отсоединить разъем питания, на этом этапе возникнуть проблем не должно, поскольку сам штекер крепится аналогично другим датчикам. Для отключения вам необходимо просто приподнять вверх крепление и потянуть за разъем.
3. Далее, используя удлинитель с глубокой головкой, необходимо выкрутить контроллер. Если на этом этапе вам будет мешать патрубок, попробуйте еще больше отодвинуть его в сторону одной рукой, а второй в этот момент установите головку. Далее, трещоткой открутите сам регулятор.
4. Когда резьба ослабнет, устройство можно открутить рукой и полностью извлечь. Сделав это, можно заменить регулятор на новый, все дальнейшие действия по сборки производятся в обратной последовательности. Как видите, в целом процедура замены не особо сложная, поэтому поменять регулятор вполне можно в домашних условиях. Вам потребуется не более 20 минут для замены, тем более, что так вы сможете сэкономить деньги.
