Ошибка лямбда зонда: как проверить лямбда зонд и выполнить замену своими руками

Датчик кислорода (лямбда-зонд)

Отдельно хочется остановиться вот на таком нюансе.

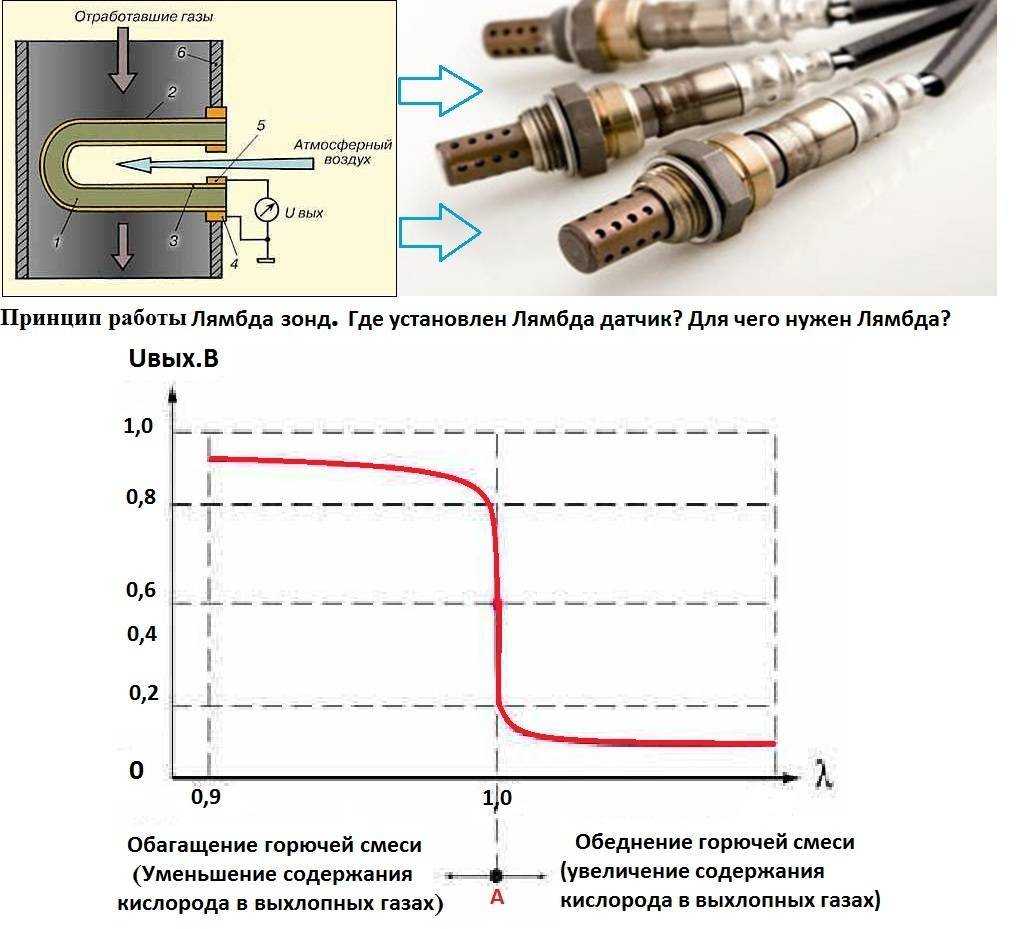

Принцип действия датчика кислорода или лямбда-зонда основан на сравнении концентрации кислорода в воздухе с концентрацией кислорода в выхлопных газах! А не просто измерением кислорода в выхлопе!

Поэтому для полноценной работы большинству лямбда-зондов необходим доступ свежего воздуха. Бытует мнение, что воздух иногда подаётся… по проводам!

Да. По проводам. Об этом предупреждал BOSCH.

А вот, что по этому поводу гласит TIS Шевроле:

При повреждении проводки HO2S1, разъема или клеммы, необходимо заменить весь блок HO2S1. Проводку, разъем и клеммы не ремонтировать. Для правильной работы датчика необходимо обеспечить ему опорный сигнал чистого воздуха. Данный опорный сигнал чистого воздуха обеспечивается проводом(ами) HO2S1. Любая попытка ремонта проводов, разъема или клемм может привести к созданию преграды для воздушного опорного сигнала и снизит показатели работы HO2S1

Поэтому хочется обратить внимание любителей перепаивать разъёмы, смазывать контакты и т.п. на вышеизложенную информацию! Хорошо подумайте перед такими манипуляциями

Я видел не один датчик кислорода, испорченный через разъём. Чаще всего при диагностике это выглядит следующим образом — график имеет практически ровную линию с опорным напряжением порядка 400 мВ и практически не реагирует на состав выхлопных газов.

Будьте внимательны и всегда отдавайте отчёт своим действиям!

Запомните эти важные моменты:

1. На датчике есть атмосферное отверстие (наружу). Поэтому: а) нельзя мыть под давлением сам датчик и разъем; б) нельзя покрывать смазкой и т.п. контакты разъема; 2. Желательно смазывать высокотемпературной смазкой резьбу датчика, но нельзя смазывать защитный корпус датчика. 3. Усилие затяжки 40 Н-м. 4. При ударе по корпусу, внутри может отвалиться измеряющий элемент. 5. Частота сигналов рабочей лямбды не менее 1 переключения за 2 секунды. 6. Сопротивление нагревательного элемента от 3 Ом до 35 Ом. 7. Напряжение нагрева подаваемое на лямбду = 10-14.5 В. 8. Напряжение сигнала с лямбды на прогретом двигателе: при бедной смеси — менее 0.4 В; при богатой смеси — более 0.6 В. 9. Период контроля параметров лямбды — каждые 30 тыс.км.

Дальше будет описан процесс замены датчиков кислорода. Если Вы хотите вникнуть в суть работы этого датчика, а также научиться его диагностировать и посмотреть реальные примеры неисправности датчиков кислорода, тогда ознакомьтесь со статьёй Лямбда зонд

На Шевроле Лачетти установлены два датчика концентрации кислорода: один на выпускном коллекторе (управляющий),…

…второй — на приемной трубе (диагностический).

Примечание! На ранние версии устанавливался только один датчик кислорода. Перед катализатором. Он имеет два провода. На более поздние авто устанавливалось два датчика. Они имеют по четыре провода (подогрев).

По сигналам датчика ЭБУ производит корректировку состава топливовоздушной смеси для оптимальной работы каталитического нейтрализатора, а по сигналам диагностического — отслеживает эффективность его работы. При неисправности датчиков концентрации кислорода ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем.

Примечание! Не все неисправности датчика кислорода приводят к появлению ошибки! Один из примеров рассмотрен в видео ниже, гдя показал неисправность датчика кислорода и его замену.

Назначение и принцип работы лямбда зонда

Лямбда зонд, установленный на выхлопной трубе

Жесткие экологические требования для автомобилей заставляют производителей применять каталитические нейтрализаторы, уменьшающие токсичность выхлопа. Но его эффективной работы невозможно добиться без контроля состава воздушно-топливной смеси. Такой контроль осуществляет датчик кислорода, он же λ-зонд, работа которого основана на использовании обратной связи устройства и топливной системы с дискретной или электронной системой впрыска.

Рекомендуем: Как делается правильное крепление детского кресла в автомобиле?

Измерение количества лишнего воздуха производится определением остаточного кислорода в выхлопном газе. Для этого лямбда-зонд ставят перед катализатором выпускного коллектора. Сигнал датчика обрабатывает блок управления и оптимизирует воздушно-топливную смесь, более точно дозируя подачу форсунками топлива. На некоторых моделях авто устанавливается второй прибор после катализатора, что делает приготовление смеси еще более точным.

Лямбда-зонд работает как гальванический элемент с твердым электродом, выполненным в виде керамики из двуокиси циркония, легированной окисью иттрия, на котором нанесено платиновое напыление, выполняющее роль электродов. Один из них фиксирует показания атмосферного воздуха, а второй – выхлопного газа. Эффективная работа прибора возможна при достижении температуры более 300оС, когда циркониевый электролит приобретает проводимость. Выходное напряжение появляется от разницы количества кислорода в атмосфере и выхлопном газе.

Устройство датчика кислорода (лямбда зонда)

Существует два вида λ-зонда – широкополосный и двухточечный. Первый тип обладает более высокой информативностью, позволяющей более точно настроить работу двигателя. Устройство изготавливают из материалов, выдерживающих повышенные температуры. Принцип работы всех типов датчика одинаков, и заключается в следующем:

Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.
Широкополосный состоит их закачивающего и двухточечного элемента. На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.

Как провести диагностику широкополостного лямбда зонда

Диагностика широкополосного датчика начинается с визуального осмотра наконечника элемента, проверки токопроводящих выводов. Это самый простой способ провести диагностику, осматривать датчики нужно каждые 10 000 пробега, вынимая детали с посадочного места на выходном коллекторе. Что проверяют.

Надежность контакта клеммы с зондом.
Наличие механических повреждений.
Выкручивают элемент проверяют кожух.

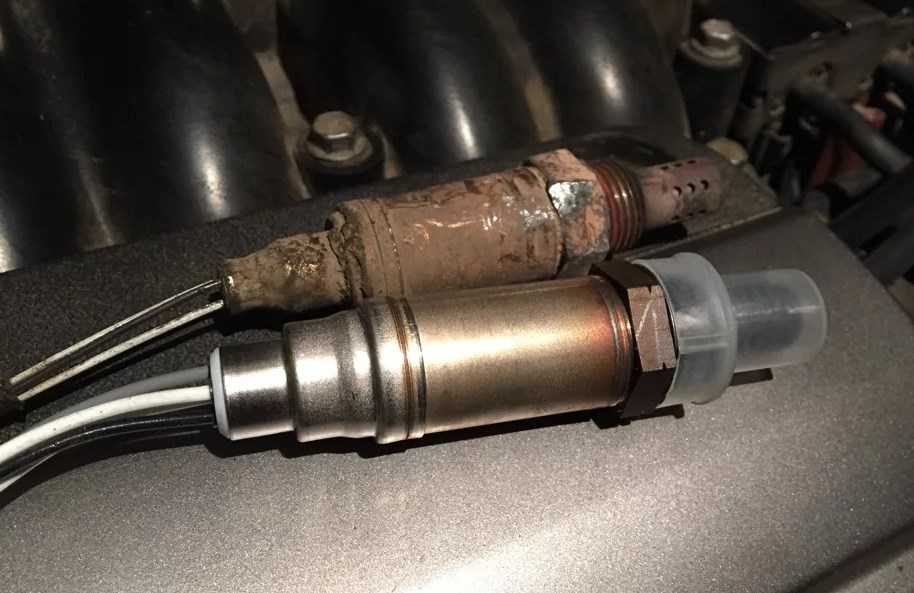

На рабочем зонде могут быть незначительные отложения, которые легко счищаются (даже ногтем). На наконечнике не должно быть окисла. Зонд необходимо поменять, если после демонтажа на наконечнике замечают изменение покрытия.

Сажевые отложения возникают при систематически переобогащенной топливной смеси, если вышел из строя нагреватель зонда. Сажа засоряет внутренние блоки, снижает скорость реакции и точность передачи данных.

Серые, белые отложения свидетельствуют, что в моторном масле или топливе большое количество присадок. Отложения забивают проходы в камеру, снижают точность сигнала в 5 раз.

Свинец накапливается на наконечнике зонда и снижает чувствительность платиновых панелей. Возникает при использовании некачественного топлива (чаще на дизельных моторах).

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

всё время 0,1 — мало кислорода
всё время 0,9 — много кислорода
Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

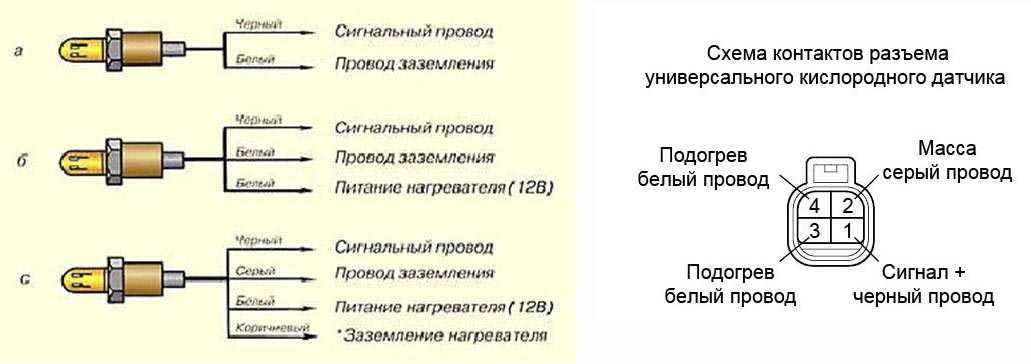

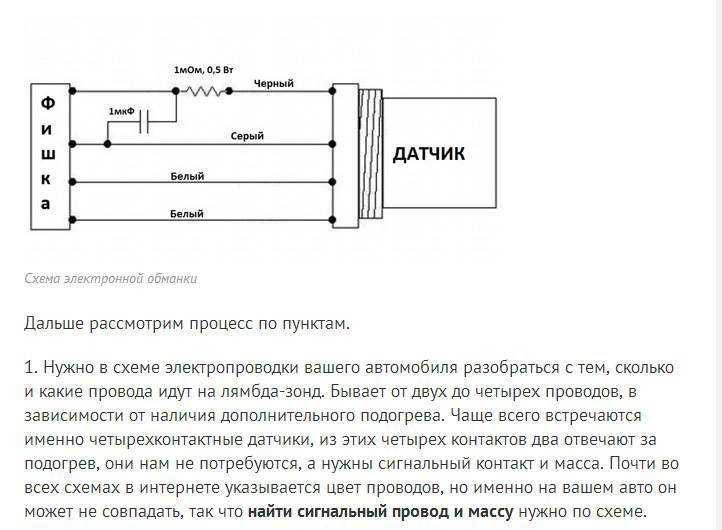

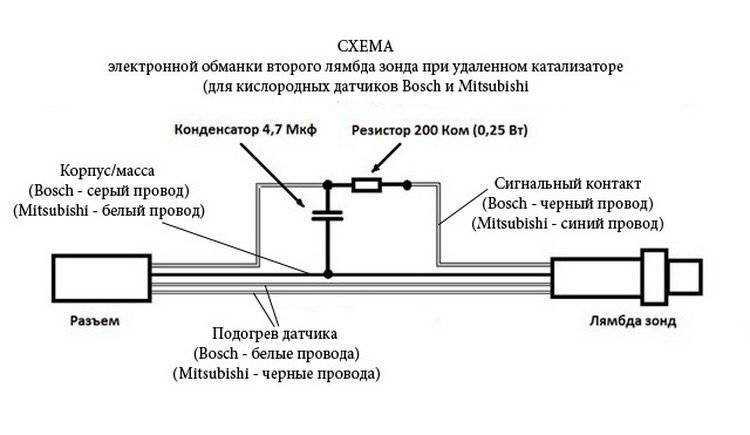

Большинство циркониевых лямбда-зондов, которые ставятся на автомобили начиная 1999 года, имеют одинаковые цветовые дифференциации циркониевых датчиков. То же и с лямбда-зондами, выпускаемыми с применением титановых сплавов – распиновка у них соответствует одинаковым значениям, выведенным в таблице. Одна лишь разница – машин с лямбда-зондами на циркониевой основе очень много, титановые – редкость, но все же встречаются. Определение назначения каждого контакта лямбда-зонда можно определить, воспользовавшись специальными таблицами, которые будут представлены ниже.

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) – значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.

Замена датчика

Проверка проводки зонда достаточно кропотливая работа, в большинстве случаев на СТО предлагают только поменять узел, если нарушена проводка, но учитывая, стоимость оригинального широкополостного датчика начинается с 10 000 руб. многие водители успешно находят неисправность в цепи и устраняют пробой.

Переустановка зонда занимает 10–15 минут при выключенном и желательно остывшем моторе. Отключается АКБ, специальным ключом снимается затяжка датчика, деталь вынимается с выходного коллектора и отсоединяется от ЭБУ. Установка нового происходит аналогично, зонд вкручивается в посадочное место рукой, затягивается. При замене проверяется состояние седла, степень износа уплотнительных колец. При необходимости проводится замена.

Широкополосные кислородные лямбда зонды достаточно сложный прибор, которые синхронизирован с прошивкой электронного блока конкретного автомобиля. Если газоанализатор можно было легко переделать из старого датчика своими руками, то в случае с кислородниками проводить такие работы опасно. Исключение — большой опыт в программировании и достаточные знания по настройке данного типа оборудования.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
Отключаем «минус» аккумулятора.
Разъединяем разъем подключения лямбды.
Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

Закручиваем новый датчик, присоединяем разъем.
Устанавливаем защитную крышку коллектора.
Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

ВЛИЯНИЕ НЕИСПРАВНОСТИ КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ПРИЧИНА ОТКАЗА

Существует несколько причин, по которым лямбда датчик может выйти из строя:

Внутренние и внешние замыкания лямбда зонда.
Нет заземления / напряжения.
Перегрев зонда.
Нагар / загрязнение.
Механическое повреждение датчика
Использование этилированного топлива / присадок

Существует ряд типичных неисправностей лямбда-датчиков, которые происходят наиболее. В следующем списке приведены причины неисправностей выявленных в результате диагностики:

Неисправности лямбда датчика	Причины
Защитная трубка или корпус зонда забиты остатками масла	Несгоревшее масло попало в выхлопную систему, например, из-за неисправных поршневых колец или маслосъёмных колпачков
Нет доступа к эталонному воздуху, воздух не поступает.	Зонд установлен неправильно, контрольное отверстие для воздуха заблокировано
Повреждение в результате перегрева	Температура превысила 950 °C из-за неправильно выставленного зажигания или проблемы с регулировкой клапанов
Плохое соединение на контактах	Окисление проводов датчика
Обрыв проводки	Плохо проложенные провода, перетирание кабеля, укусы грызунов
Отсутствие заземления	Окисление, коррозия в выхлопной системе
Механические повреждения	При установке перетянут датчик. Момент затяжки превышен.
Химическое старение	Частые непродолжительные поездки
Свинцовые отложения	Использование этилированного топлива

Диагностика неисправностей для датчика кислорода Лямбда: основные принципы

Автомобили, оснащенные системой самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается через индикаторную лампу двигателя — «чек», «check engine». Память неисправностей затем может быть считана с помощью сканера через разъём OBD-2. Однако некоторые системы не могут определить, относится ли эта неисправность к неисправному датчику или это неисправность кабеля. В таком случае дальнейшие испытания должны быть выполнены механиком в автосервисе.

Для более точной диагностики через EOBD, мониторинг при компьютерной диагностике лямбда-датчика был расширен, чтобы считывать следующие пункты диагностики:

Разомкнутая цепь;
Эксплуатационная готовность;
Короткое замыкание на массу блока управления;
Короткое замыкание на плюс;
Обрыв кабеля и срок службы датчика кислорода лямбда.

Для диагностики сигналов от лямбда-датчика блок управления использует форму частоты сигнала. Для этого блок управления рассчитывает следующие данные:

Максимальное и минимальное обнаруженное значение напряжения датчика кислорода;
Время между положительным и отрицательным положением,
Лямбда-контроллер, регулирующий соотношение в топливо-воздушной смеси — богатая или бедная;
Определение порога лямбда-контроля,
Напряжение датчика и длительность периода.

О чем говорят максимальные и минимальные напряжения датчика кислорода?

При запуске двигателя все старые максимальные / минимальные значения в электронном блоке управления удаляются. Во время работы минимальные / максимальные значения отображаются в определенном диапазоне нагрузки / скорости

Амплитуда напряжения датчика: максимальное и минимальное значение больше не достигается, обнаружение насыщенности / обеднения топливной смеси больше невозможно.

Время отклика на изменение напряжения

Если напряжение датчика превышает контрольный порог, начинается измерение времени реакции между положительным и отрицательным состоянием. Если напряжение датчика не достигает контрольного порога, измерение времени прекращается. Период времени между началом и концом измерения времени измеряется счетчиком.

Время отклика: если датчик реагирует слишком медленно на изменение состава смеси то не отображает состояние в нужное время.

Определение старого или загрязненного лямбда зонда

Кислородный датчик может быть неисправенесли он старый, выработал ресурс или загрязнен, например, присадками к топливу. Это можно определить при диагностике зонда. Сигнал лямбда зонда сравнивается с сохраненным шаблоном. Медленный зонд определяется как неисправность, например, через длительность периода сигнала.

Время отклика: частота зонда слишком низкая, оптимальное управление больше невозможно.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
Можно попытаться очистить сажу, однако это не всегда возможно.
Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Как почистить лямбда-зонд в домашних условиях: инструкция.

Первым делом этот лямбда-зонд нужно найти. Сделать это можно под капотом своего автомобиля перед катализатором. А в современных автомобилях таких датчиков ставится два – до и после катализатора, поэтому рассмотреть их проще всего с ямы.

Найдя в своей машине лямбда-зотд (-ы), демонтируйте его (их) с помощью ключа подходящего размера.

Затем переходите к очистке.

Способ №1 – чистка ортофосфорной кислотой.

Данный метод можно было бы назвать одним из самых простых и быстрых, если бы ни необходимость к полному/частичному доступу к керамико-платиновому основанию устройства, спрятанному за защитным металлическим колпачком, снять который не так-то и просто, учитывая невозможность работы ножовкой по металлу, так как она может повредить рабочую основу. Что же делать? – Использовать для данных целей токарный станок: с его помощью у самого основания лямбда-зонда резцом срежьте защитный колпачок возле резьбы.

Если такого станка у вас нет, можете попробовать воспользоваться напильником. Убрать с его помощью защитный колпачок у вас, конечно, не получится, а вот проделать окошки (5-миллиметровые отверстия) в нем – легко.

Итак, когда доступ к рабочему стержню лямбда-зонда обеспечен, можете переходить непосредственно к процедуре его очистке.

Для этого возьмите не менее 100 мл ортофосфорной кислоты (ее аналога: преобразователя ржавчины, флюса/кислоты для пайки и пр.), налейте ее в небольшую стеклянную емкость (рюмку, баночку, стакан и т.д.), а затем опустите туда сердечник засорившейся детали.

ВАЖНО: все устройство в ортофосфорную кислоту опускать нельзя!

Выждете 15-20 минут, промойте основание детали чистой водой, оставьте до полного высыхания. Если нужно, повторите процедуру, пока черно-коричневый сердечник вновь не приобретет металлический оттенок.

Если ни со второй, ни с третьей попытки очистить лямбда-зонд вам таким способом не удалось, попробуйте усилить воздействие агрессивной жидкости с помощью кисточки: постоянно смачивая и омазывая основание, вы очень скоро заметите, как загрязнения начнут сходить, возвращая детали первоначальный блеск.

К слову, если работы будут производиться на лямбда-зонде со снятым защитным колпачком, то вместо кисточки можно использовать что-то более крупное, например, старую зубную щетку.

В конце очищающих работ кислородный датчик опять же рекомендуется тщательно промыть чистой водой и хорошенько высушить.

Если снимался колпачок, то перед установкой детали его возвращают на место с помощью аргоной сварки.

При применении данного метода нужно помнить:

ортофосфорная кислота (и ее аналоги в том числе) – опасное химическое вещество, поэтому работать с ними необходимо, соблюдая все правила безопасности и исключая ее попадание в глаза и внутрь организма;
если лямбда-зонд сильно засорен, то названных 15-20 минут для его полной очистки может не хватить, поэтому в особо запущенных случаях время воздействия кислоты на сердечник следует увеличить до 1-3 часов, а иногда и целой ночи (не менее 8 часов);
для проверки эффективности такого ремонта, как правило, требуется некоторое время, только оно даст возможность водителю оценить «поведение» авто и замерить расход топлива, исключение – загоревшаяся на панели приборов ошибка Check Engine, она бесспорный признак того, что реанимировать засорившийся лямбда-зонд вам не удалось;
если в вашем автомобиле защитный колпачок кислородного датчика имеет двойную оболочку (два слоя), скорее всего, пропилить его напильником у вас не получится, поэтому единственный вариант очистки сердечника такого лямбда-зонда – замачивание его в кислоте вместе защитным элементом.
