Диагностика и ремонт насоса
Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками
Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.
Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.
Другие причины неисправностей бензонасоса
Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.
Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.
Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.
Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.
Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе.
Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.
Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.
Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.
Правильный выбор карбюратора для Газели с мотором ЗМЗ-406
К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:
- «Солекс», разработанный для «Волги» ГАЗ-31029;
- ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
- «Озон» от ВАЗ-2107;
- Weber.
Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:
- подгонка корпуса воздушного фильтра;
- установка жиклеров (топливных и воздушных) другого сечения;
- замена диффузоров и эмульсионных трубок;
- регулировка распылителя ускорительного насоса.
В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.
Как работает инжекторный мотор?
Принцип работы инжекторного двигателя заключается в подаче топлива через форсунки, регулируемые электронным блоком управления (ЭБУ). Контроллер отслеживает параметры состояния силовой установки, рассчитывает потребность в подаче и количестве горючего, обеспечивает корректировку поступления топлива посредством длительности импульса.
ЭБУ способен оценивать результаты расчетов и команд, а также запоминать выполненные ранее манипуляции, согласовывая дальнейшее действие с ним. Процесс интеллектуального развития блока происходит беспрерывно и длится на протяжении всего периода эксплуатации авто. Подача топлива в автомобиле «Газель-405» (двигатель инжектор) может осуществляться двумя способами:
Первый метод является преимущественным. Асинхронно топливо обычно подается при запуске силового агрегата. Форсунки задействуются попарно либо поочередно.
Обслуживание и профилактика
Принцип работы инжекторного двигателя основан на контроле подачи топлива при помощи электроники. Благодаря этому профилактическое обслуживание мотору требуется примерно каждые 12 тысяч километров пробега (по рекомендации производителя). При этом производится замена масла и фильтра.
Если «Газель-405» (двигатель-инжектор) работает в интенсивном режиме, рекомендуется обслуживать мотор каждые 8-10 тысяч километров пробега, так как при больших нагрузках масло быстрее меняет химический состав и теряет свои свойства.
Регулировку клапанов с установкой соответствующих шайб рекомендуется производить через каждые 15 тысяч. Кроме того, необходимо проверять газораспределительный механизм, поскольку обрыв ремня может привести к деформации клапанов, что чревато дорогостоящим ремонтом или даже заменой головки блока цилиндров.
Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.
ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.
Где Находится Реле Топливного Насоса Газель Бизнес
Газель бизнес предохранители и реле 4216
Газель Бизнес автомобили с двигателями УМЗ 4216.
Блок предохранителей и реле находятся в пассажирском салоне слева.
Чтобы получить доступ к предохранителям, снимите крышку, сдвинув ее пальцем снизу.
предохранители и реле в блоке Газель Бизнес.
Левая фара, задний левый задний фонарь, сигнальная лампа стояночного света, фонарь освещения номерного знака
Лампа в правой фаре, лампа в правой задней лампе, лампа в перчаточном ящике, выключатель, розетка и прикуриватель
Фара ближнего света Левая фара, сигнальная лампа ближнего света
Права фар ближнего света
Фара дальнего света Левая фара, сигнальная лампа ближнего света
Фара дальнего света
Противотуманные фары в задних фонарях
Поворотные поворотники в режиме индикации направления
Аварийное реле
Датчик положения педали тормоза в режиме торможения
Противотуманные фары (опция)
Кластер, датчик скорости, переключатель подсветки, кран отопителя, катушка реле отопительного насоса
Блок управления ABS
Мотор стеклоочистителя и моторное реле и правый рычаг переключения
Блок управления освещением (кроме габаритных огней и приборной панели)
Разберем эту операцию подробнее:
Сбрасываем давление топлива, для этого:
При выключенном зажигании снимаем крышку блока предохранителей
и вынимаем предохранитель бензонасоса F9.
Запускаем двигатель и даем ему выработать бензин, находящийся в системе под давлением.
После того, как двигатель заглохнет, выключаем зажигание и устанавливаем предохранитель на место.
Отключаем минусовую клемму аккумулятора
Снимаем топливную рампу, для этого:
Отсоединяем разъем регулятора холостого хода
Отверткой ослабляем хомут шланга подвода воздуха к корпусу дроссельного узла
Снимаем подводящий воздуховод
и трос привода воздушной заслонки от дроссельного патрубка
Отверткой ослабляем хомут нижнего (отводящего) шланга регулятора холостого хода.
Отверткой, ослабив хомут, снимаем шланг системы вентиляции картера.
Отверткой, ослабив хомут, снимаем шланг вакуумного усилителя тормозов.
Отверткой, ослабив хомут, снимаем шланг регулятора давления топлива.
Ключом на 13 отворачиваем гайку крепления наконечника провода “массы” к первой шпильке впускного коллектора.
Аналогично отсоединяем провод от последней шпильки впускного коллектора.
Затем, отвернув ключом на 13 остальные гайки шпилек впускного коллектора, снимаем ресивер.
Отверткой, ослабляем хомут подводящего шланга к рампе
Снимаем со штуцера топливной рампы подводящий шланг.
Отверткой, ослабив хомут, снимаем с патрубка системы холостого хода шланг вентиляции картера.
Отверткой, ослабив хомут, снимаем сливной шланг со штуцера регулятора давления топлива.
Ключом на 10 отворачиваем два винта крепления топливной рампы к впускному трубопроводу и снимаем рампу.
Отверткой отворачиваем два винта крепления регулятора к рампе.
Новый регулятор устанавливаем в обратной последовательности, убедившись, что на его штуцер надета уплотнительная манжета.
Источник
Определение неисправностей и ремонт
Поломка насоса или его неполноценная работа приводят к неисправностям двигателя или других систем и узлов. От оперативного выполнения ремонта зависит рабочее состояние автомобиля «Газель». Замена бензонасоса является действенным способом восстановить автомобиль.
Чтобы определить, стоит ли менять насос, или достаточно его отремонтировать, диагностируют работу прибора и выявляют неисправности. Наиболее частым симптомом неправильной работы является прерывистая работа мотора и движение машины рывками. Еще одним признаком является долгое время завода, при стандартной скорости начала работы с полуоборота. Этот признак обозначат ухудшение работы и то, что бензонасос скоро выйдет из строя, хотя еще способен проработать определенное время.
Если не обращать внимания на такие «звоночки» и продолжать эксплуатацию машины, то однажды автомобиль может не завестись. Причиной нерабочего состояния становится падение давления в системе топлива, а влияет на это именно неисправный насос.
Инструментальную проверку бензонасоса выполняют при помощи индикатора, продающегося в специализированном магазине. Чтобы выяснить, виноват ли в падении давления бензонасос или не работает регулятор давления, форсунки или другие приборы, устанавливают индикатор на бензонасос. Крепление прибора делают в соответствии с прилагающейся инструкцией, двигатель выключают и ждут около 10 минут. Если после этого обнаруживается значительное уменьшение давления, то бензонасос исправен.
Технические характеристики 402 двигателя
Технические характеристики двигателя модели ЗМЗ 402 указаны ниже в таблице.
| Параметр | Значение |
| Питание | От карбюратора |
| Объем двигателя | 2,5 л |
| Вес двигателя | 181 кг, некоторые модели весили 184 кг |
| Мощность | 100 и 90 лошадиных сил, зависит от модели серии |
| Расход топлива на 100 км | 13,5 литров при движении только городу |
| Объем масла | 6 литров, но при замене заливается 5,8 л |
| Количество цилиндров | 4 |
| Количество клапанов | 2 |
| Крутящий момент Нм | 182/2500 мин/об |
| Сжатие | 8,2 |
| Диаметр цилиндров и ход поршня | 92 мм (квадрат) |
| Жизненный ресурс двигателя в тыс.км | 200 тыс км по данным завода |
Многие новички автолюбители интересуются, сколько масла жрет этот движок. Опытные механики отвечают, что на 1000 километров до 100 грамм. Также опытные автовладельцы советуют менять смазывающее средство не через 10 000 километров, как написано в инструкции, а через пять тысяч. Это относится к старым движкам, которые уже изрядно износились.
Все двигателя являются атмосферными. Турбированных моторов не выпускалось заводом. Хотя многие автолюбители пытаются тюнинговать этот двигатель. Выпускались моторы с 1980 ода по 2006. Затем их выпуск был приостановлен.
3 9 неисправен блок управления
Заменить блок
Высокий холостой ход при прогретом двигателе:
— Течь в шланговых соединениях системы вентиляции картера и регулятора холостого хода
Устранить течи в соединениях
— Нарушен контакт регулятора холостого хода или вышел из строя регулятор
Восстановить контакт или заменить регулятор
— Нарушен контакт датчиков системы управления двигателем или датчики отказ
Восстановить контакт или заменить неисправные датчики
Повышенная токсичность выхлопных газов:
— Нарушена регулировка СО
Отрегулировать содержание СО регулировочным винтом на ДМРВ
— Нарушена герметичность клапанов
Притирка клапанов
— Изношены сальники
Заменить колпачки
— Нарушен контакт датчика температуры охлаждающей жидкости или датчик вышел из строя
Восстановить контакт или заменить датчик
— Нарушена регулировка СО
Отрегулировать содержание СО регулировочным винтом на ДМРВ
— Нарушена герметичность клапанов
Притирка клапанов
— Изношены сальники
Замена колпачков
— Нарушен контакт датчика температуры охлаждающей жидкости или датчик вышел из строя
Восстановить контакт или заменить датчик
— Износ деталей цилиндро-поршневой группы
Ремонт двигателя
Двигатель не развивает полную мощность:
— Загрязнен воздушный фильтр
Заменить фильтрующий элемент
— Засорен топливный фильтр
Заменить фильтр
— Воздушный дроссель открывается не полностью
Отрегулировать привод заслонки
— Снижение производительности топливного насоса
Заменить насос
Перегрев двигателя:
— Ослабло натяжение ремня привода водяного насоса и генератора
Отрегулировать натяжение ремня
— Неисправен термостат
Заменить термостат Недостаточное количество жидкости в системе охлаждения двигателя
Долить охлаждающую жидкость
— Сильное загрязнение радиатора
Промыть радиатор струей воды
— Неисправен электровентилятор
Проверить двигатель вентилятора, датчик и реле.
Заменить неисправные узлы
— Неисправен водяной насос
Заменить насос
Понизить давление масла:
— Неисправность или засорение редукционного клапана давления масляного насоса
Промыть детали клапана или заменить неисправные детали
— Перегрев двигателя
Снять причина перегрева
— Износ деталей масляного насоса
Заменить насос
— Износ вкладышей коренных подшипников
Заменить наушники
Увеличение потребления масла:
— изношенные или коксовые поршневые кольца
Ремонт двигатель
— Система вентиляции картеров сломана
. Течь масла через прокладки и сальники
Устранить течь, при необходимости заменить уплотнения
Стук в двигателе:
— Вышел из строя гидротолкатель
Заменить гидрокомпенсатор
— Вышел из строя гидронатяжитель цепи
Заменить гидронатяжитель
— Износ шатунно-поршневой группы
Ремонт двигателя
— Изношен башмак натяжителя цепи
Заменить башмак
Автомобильные двигатели на базе ЗМЗ 402.10
ЗМЗ-402 -семейство бензиновых 4-цилиндровых автомобильных двигателей, производства ОАО «Заволжский моторный завод». Модернизированный вариант ЗМЗ-24, в свою очередь созданного на базе ЗМЗ-21.
Данное семейство двигателей использовалось на автомобилях Горьковского автозавода, таких как: «Волга-2410», «Волга-3102», «-31029», «Волга-3110» и «ГАЗель».
Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.
Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с октановым числом 80 (76 по моторному методу определения октанового числа).
Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов.
Преимущество двигателя состояло в том, что он был прост в устройстве и обслуживании, неприхотлив, и способным выдерживать такие перегрузки, от которых, подчас другой двигатель быстро вышел бы из строя (перегрев, работа в повышенной нагрузке и т.п.). Простота устройства давала возможность проводить сложный ,но не капитальный ремонт двигателя в обычной мастерской, разумеется, при условии выдерживания всех требований завода — изготовителя. Надежность двигателя, в сочетании с его простотой, стали предпосылками к тому, что несмотря на то, что он был разработан много лет назад, находится в эксплуатации и по настоящее время. Помимо преимуществ у двигателя имелись также и недостатки. Один из таковых известен каждому автолюбителю, который когда-либо эксплуатировал автомобиль с таким двигателем — это задний сальник коленчатого вала, представляющий собой обычную набивку (веревка, пропитанная графитовой специальной смазкой). Если двигатель эксплуатировался в бережном режиме, и число его оборотов не превышало 2000 — 2500 в минуту, то набивка более или менее выдерживала, но при эксплуатации свыше 3000 об/мин она быстро теряла свои свойства, и двигатель начинал выгонять масло. ещё одной проблемой стало несовершенство проработки геометрической конфигурации газопроводов от карбюратора к ГБЦ. В результате при закрытой дроссельной заслонке карбюратора в цилиндры подавалось неравномерное количество смеси и двигатель дергался на холостых оборотах. Автолюбители старались свести такие дерганья к минимуму: наиболее ответственно относящиеся к этому обычно поддерживали необходимый зазор в клапанах на постоянном уровне, меняли свечи зажигания на более современные и надёжные, а также замене подвергались коммутатор и катушка зажигания — обычно использовались компоненты от двигателей автомобилей семейства «ВАЗ»
К семейству ЗМЗ-402.10 относятся карбюраторные, бензиновые двигатели с рядным расположением цилиндров и алюминиевым блоком.
Для уменьшения загрязнения окружающей среды двигатели оборудованы системой рецеркуляции отработавших газов (СРОГ).
Двигатели ЗМЗ-402.10 и ЗМЗ-4021.10 предназначены для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы, автомобили повышенной проходимости Ульяновского автозавода.
Двигатели ЗМЗ-4025.10 и ЗМЗ-4026.10 предназначены для установки на грузовые автомобили малой грузоподъемности типа «Газель» и микроавтобусы.
Предназначен для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы ОАО «ГАЗ», а/м повышенной проходимости Ульяновского автозавода и микроавтобусы РАФ.
В двигателе применены блок из алюминевого сплава, отливаемый в кокиле или под давлением, система охлаждения с приводом охлаждающей жидкости в блок по двум напорным каналам, усовершенствованные механизмы газораспределения и детали цилиндропоршневой группы.
Эл.бензонасос на кабюратор, схема подключения
Вообщем вопрос вот такой.У меня 402-ой, хочу поставить эл. насос топливный вместо механического, но на инжекторе им управляет ЭБУ, а на карбюраторе он получается будет постоянно работать. У кого стоит такой насос на 402-ом как себя он чувствует не перегревается ли он от постоянной работы?
Комментарии 83
привет всем подскажите китайнасос НЕР-02А надо устанавливать горизонтально или вертикально и у всех он торохтит как барабан пока не прокачается
На инжекторе эбу не управляет эл.бензонасосом. Включается от зажигания. Эбу управляет форсунками. Насос не греется, т.к. охлаждается постоянно проходящим через него бензином.Давление на рампе поддерживается 3кг/см…встроенным в рампу спец. устройством.
Я почему считал что ЭБУ управляет насосом, когда включаешь зажигание он немного поработает и отключается
на фиг тебе этот геморррой с элекрическим насосом …чем проще узел в автомобиле тем надежнее . наступят морозы еще не раз тебе этот насос аукнется и это я еще молчу про надежное подключение и установку своими руками. со вторым мотором и так проблем хватает а так и концов не найдешь в случае чего
Во первых в чем геморой с электрическим насосом, и чем эл.насос сложнее механического?, почему с ним мне что то долно аукнуться именно в морозы?, как тогда 406- ой заводится в минус тридцать? И почему я вдруг не должен доверять своим рукам? В этой жизни вообще я доверяю только одному слесарю, одному автоэлектрику и одному маляру, остальные у меня вызывают подозрения.
А смысл? У мня на ЗМЗ523 посли установки рочистера, горючки престало хватать. Поставил насос от газели, запитал вместе с зажиганием. установил 2 обратки чтоб с карба ручьм бенз не бил. Все гуд. ничего нигде не подтекает. давление в бензошлангах пальцами чувствуется. мотор в отсечке больше не дохнет.
Я ставил два насоса погружных в бак … Они на 01-03бара без обратки(встроеная) схема проста, ) через реле от зажигания… Ключ повернул насос качает
бери только для карбюратора ! 0,1 бар … нужна ещё обратка, иначе перегреешь
ATS 44051 уже 4 года работает без проблем

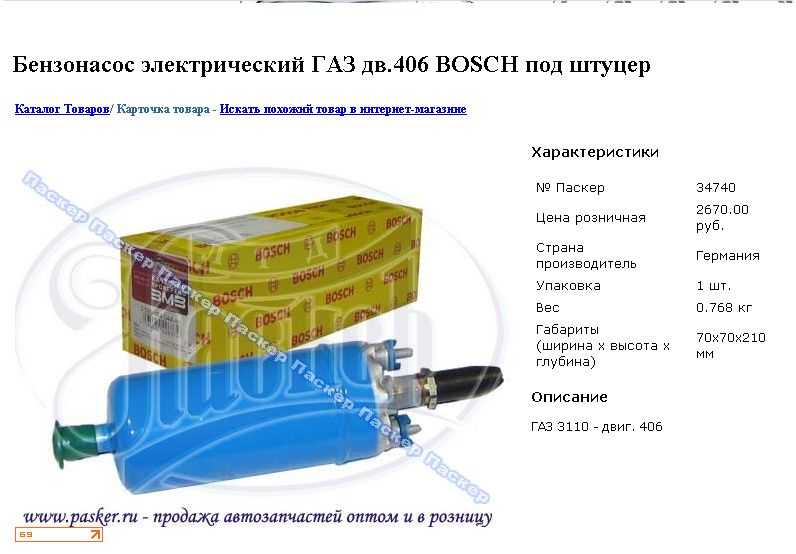

Вот здесь www.drive2.ru/l/719340/ человек уже испытал на своем 402-м . Кстати данный эл.бензонасос низкого давления (точно не помню но где-то от 1 до 1.5 Бар), по сравнению с бошевскими и прочими начиная от 3 Бар.
надо защиту на случай если бензин закончится а зажигание будет включено- без смазки и охлаждения бензином насос сгорит и достаточно быстро. в инжекторных двигателях используется сигнал от зажигания если двигатель вращаться перестал пару секунд и насос отключается, я для этой цели использовал сигнал с лампочки контроля зарядки акум
Подключение через релюху к замку зажигания, можно в разрыв плюсового провода поставить аварийный ударный размыкатель. Обратку рассверлить до 5мм (если насос инжекторный).
Спасибо, Олег а ссылку можешь кинуть на аварийный размыкатель
В экзист-листе на gaz-24 все есть — и насосы, и размыкатель.
на самом деле всё очень просто но нужно делоть дополнительное кольцо чтоб давление бензина не зашкалило.
у меня не волга, но стоит низкого давления, обязательно обратка, в +37 не грелся и не троил
У меня стоит низкого давления. Закрепил на лонжероне хомутами. Чтобы не было слышно, завернул в кусок шумки. Работает с ГБО. Обязательно нужен запорный клапан и обратный клапан.
Запорный для каких целей?И можно фото, где поставил?
После насоса и фильтра. Не даёт ббензину самотеком идти в карб. Лето в баке небольшое давление от жары. Если не поставить, будет работать на двух топливах.
Обслуживание топливной системы Cummins
Дизельные двигатели Cummins очень требовательны к качеству топлива. Несмотря на простоту устройства топливных систем Камминс, они требуют определенного ухода. Но не каждому водителю будет под силу делать это самостоятельно. Так, время от времени необходимо промывать форсунки. Для этого требуется специальная ультразвуковая ванна. Для обязательной калибровки промытых форсунок нужен специальный стенд. Если водителю не приходилось проделывать эти операции, не прибегая к услугам специалистов сервисного центра, вероятнее всего, что дело закончится затрудненным пуском двигателя, его неустойчивой работой и повышенным расходом топлива.
Для поддержки бесперебойной работы двигателя обычному водителю необходимо:
Соблюдая эти несложные правила, во время проведения технического осмотра вполне можно обеспечить надежную работу топливной системы и, как следствие, всего двигателя в целом.

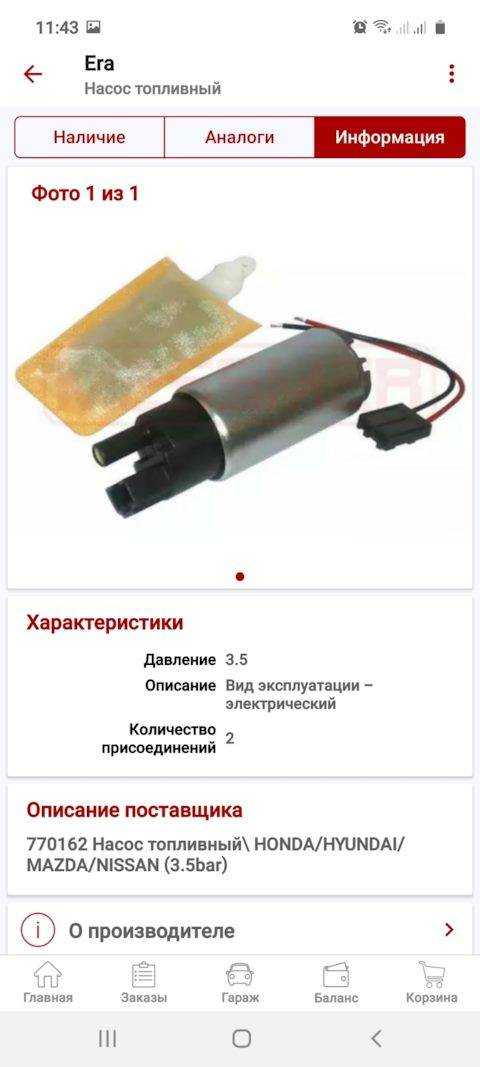

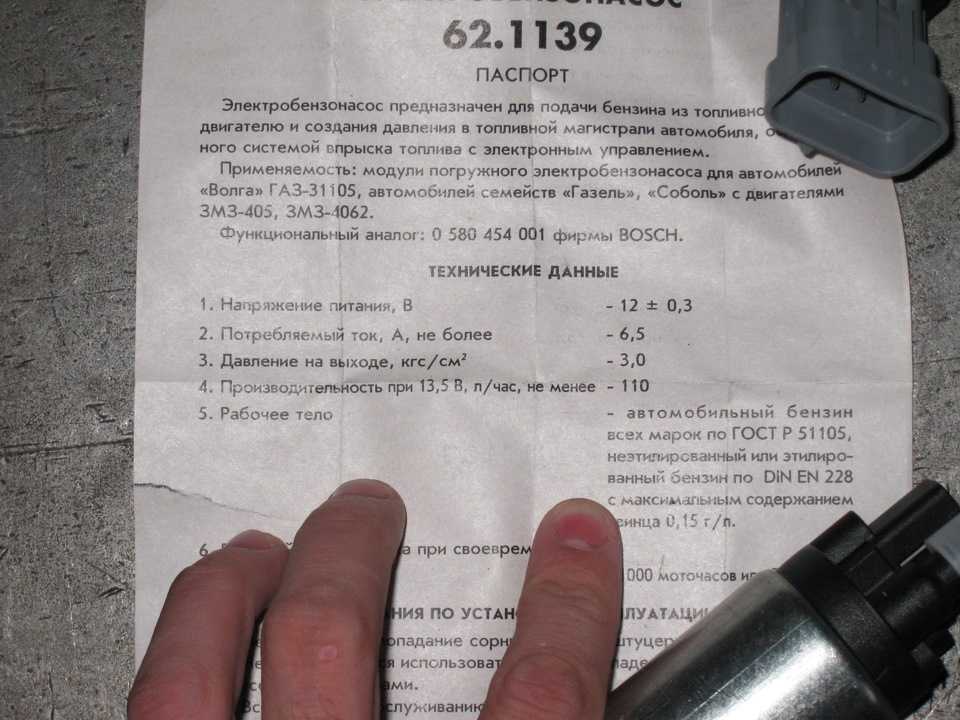

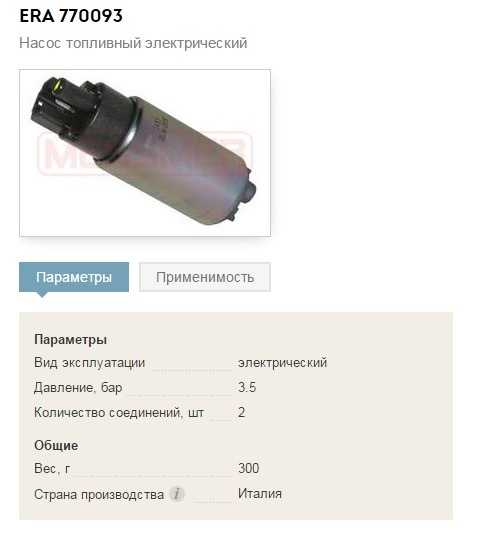

Давление бензонасоса газель 405 инжектор
Регулировки деталей топливной системы двигателя ЗМЗ-405
Система питания (топливная система) ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь предназначена для подачи топлива и воздуха в цилиндры двигателя.
Рис.10 – Принципиальная схема системы питания и управления ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь
В систему подачи топлива входят топливный бак, топливный насос, топливный фильтр, топливопроводы, топливная рампа с регулятором давления и форсунки. Топливный бак – стальной, емкостью 64 литра. Заливная горловина расположена на левом борту автомобиля и резиновым шлангом соединена с баком. Внутри горловины установлен обратный клапан, предотвращающий вытекание топлива при переворачивании автомобиля. Горловина герметично закрывается пробкой. Надтопливное пространство бака связано с атмосферой через клапан двустороннего действия. Клапан пропускает в бак воздух по мере расходования топлива и сбрасывает избыточное давление из бака при повышении температуры окружающего воздуха. Клапан закреплен на горловине бака и соединен пластмассовой трубкой со штуцером вентиляции, который установлен в верхней части бака на резьбе. Топливный модуль ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – установлен в топливном баке и совмещен с датчиком указателя уровня топлива. Топливо, забираемое из топливного бака, проходит через сетчатый фильтр, установленный на заборном патрубке топливного насоса. Топливный насос (бензонасос) двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – электрический, погружного типа установлен в топливном модуле. Электрическими проводами и гофрированным шлангом соединен с крышкой топливного модуля. Бензонасос включается по команде электронного блока управления двигателем и развивает давление не менее 3 бар. От насоса топливо под давлением подается по топливопроводу через фильтр тонкой очистки в топливную рампу. Топливный фильтр ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – неразборный с металлическим корпусом, закреплен на раме автомобиля около правого переднего колеса. Топливная рампа предназначена для подачи топлива к форсункам. Рампа изготовлена из алюминиевого сплава и крепится двумя болтами к впускному трубопроводу. В переднем торце рампы установлен латунный штуцер для соединения с подводящим топливопроводом.
Рис.11 — Топливная рампа двигателя с форсунками ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь 1 – защитный колпачок резьбового штуцера; 2 – топливная рампа; 3 – штуцер подсоединения подводящего топливопровода; 4 – держатель подводящего топливопровода; 5 – форсунка; 6 – уплотнительное кольцо форсунки Для точного дозирования впрыскиваемого топлива необходимо поддерживать давление топлива у входных штуцеров форсунок. Для этого в заднем торце рампы установлен регулятор давления топлива. Регулятор давления представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость клапана на две изолированные камеры – топливную и воздушную.
Воздушная камера соединена с впускным трубопроводом, а топливная непосредственно с полостью рампы.
Разрежение в ресивере, преодолевая сопротивление пружины, при работе двигателя стремится втянуть диафрагму и тем самым открыть клапан. С другой стороны на диафрагму давит топливо, также стремясь сжать пружину. В результате клапан открывается и часть топлива стравливается через сливной трубопровод обратно в бак. Если дроссельная заслонка закрыта, разрежение в ресивере максимально и клапан полностью открыт. При нажатии педали «газа» дроссельная заслонка открывается и разрежение в ресивере уменьшается. Диафрагма под действием пружины прикрывает клапан и давление топлива возрастает. Форсунка двигателя ЗМЗ-405 представляет собой электромагнитный клапан, пропускающий топливо при подаче напряжения на его обмотку. После снятия напряжения клапан закрывается под действием пружины. На нижнем конце форсунки выполнен распылитель, через который при открытии клапана форсунки топливо впрыскивается во впускной трубопровод. Соединения форсунки с рампой и впускным трубопроводом уплотнены резиновыми кольцами. В систему подачи воздуха входят воздушный
