Как понять, что с форсунками что-то не так? Признаки неисправности форсунок
Распространенные признаки, указывающие на проблемы в системе впрыска топлива:
- Двигатель работает на холостом ходу нестабильно, или даже глохнет на холостых;
- Повышенная вибрация на «холостых», повышенная шумность;
- Мотор плохо заводится;
- Загорается «Check Engine» на приборной панели;
- Повышенный расход топлива;
- Характерный запах топлива в моторном отсеке, возможный подтек;
- Ухудшение динамики и падение мощности.
Конечно, большинство вышеперечисленных симптомов могут иметь более чем одну возможную причину, и не всегда свидетельствуют о неисправной системе впрыска топлива. Подобные симптомы характерны и для других поломок, например, неисправные свечи зажигания могут стать причиной большинства вышеперечисленных проблем.
Подключаем компьютер к «мозгам»
Универсальная система кодов используется для уточнения конкретной проблемы, которая связана с той ил иной деталью или системой. Это позволяет ускорить процесс диагностики и поиска причин неисправности авто. Так, к примеру, на неисправность топливной форсунки указывают коды в диапазоне от P0000 до P0299 (контроль воздушно-топливной смеси). Последняя цифра между P0300 — P0308, например — 8, обозначает проблемный цилиндр, в котором есть неисправность. Следовательно, код P0308 указывает, что в цилиндре № 8 есть проблемы с форсункой. Прочитать код ошибки в памяти ЭБУ можно посетив СТО или купив OBD-сканер.
Основные неисправности и диагностика форсунок на ГАЗелях
Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:
Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.
Как определить неисправную форсунку дизеля
На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:
Видео: диагностика неисправных форсунок в моторах Cummins
Просматривая видеоролик, можно увидеть, что исправны 1 и 4 инжекторы. Форсунки 2 и 3 придётся заменить.
Неработающий инжектор бензинового движка (ЗМЗ 406, 405) можно определить, не извлекая его из посадочного места. Для этого нужно выполнить несколько несложных операций:
Последующие операции по сборке двигателя
Установить и закрепить переднюю крышку головки цилиндров с прокладкой.
Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.
Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».
Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.
Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.
Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.
Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.
Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».
Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.
Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.
Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».
Установить и закрепить впускную трубу с прокладкой к головке цилиндров.
Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.
Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.
Устройство и принцип работы
Главная функция системы топливной подачи — впрыск горючего в определённых дозах под давлением.
Различают две основные разновидности форсунок:
В стандартной дизельной форсунке распылитель является главной деталью. Он может иметь несколько отверстий, по-разному регулироваться и подавать солярку. Например, простые дизельные силовые агрегаты оснащаются элементами с однодырочным распылителем и иглой. А вот двигатели типа GDI оснащены распылителями со множеством отверстий, как правило, от 2 до 6.
Электроуправляемые форсунки созданы в результате прогресса топливных систем дизеля. Здесь солярка подаётся в цилиндры по тому же принципу, только распылители открываются не под действием давления. Управляет всем этим процессом электромагнитный клапан. Он не сам по себе, а контролируется непосредственно ЭБУ автомобиля. Без соответствующего сигнала оттуда топливо в распылитель не попадает.
Электромеханическое управление имеет массу преимуществ. Так, в форсунках дизеля Common Rail, за один цикл может происходить до 7 впрысков, что априори повышает мощность двигателя. Благодаря высокоточному распределению в таких системах, горючая смесь равномерно дозируется, эффективнее распыляется и сгорает.
Как зарядить гидронатяжитель?
Натяжитель необходимо устанавливать в заряженном состоянии. Новая деталь уже заряжена и имеет чеку. Использованную потребуется зарядить вручную: для этого рекомендуется использовать специальную оправку из металла. В тисках с помощью отвертки или ключа нужно снять крышку натяжителя, извлечь пружину и плунжер. Если одновременно меняются два натяжителя, нельзя менять их плунжерные пары.
Инструкция для зарядки натяжителя с помощью оправки:
- смазать маслом внутреннюю поверхность корпуса и плунжер;
- зажать оправку в тисках в вертикальном положении;
- установить на нее корпус гидронатяжителя;
- вставить плунжер до упора;
- установить пружину;
- с усилием надавить пробкой на пружину до щелчка;
- завернуть резьбовую пробку, сжимая пружину.
Стопорное кольцо должно занять нужное положение.
После зарядки нельзя нажимать на плунжер, так как при этом кольцо выйдет из проточки и произойдет разрядка.
Ремонт и замена форсунок на «газели» с двигателями змз-405 и cammins
Корпус форсунки чистится жидкостью для промывки карбюраторов. Промывка форсунки осуществляется как снаружи, так и снутри После чистки что остается сделать нашему клиенту элементы сушатся и собираются. Замена резинового уплотнителя Уплотнительное кольцо нужно для стойкости положения механизма относительно мотора. Если кольцо изнашивается, механизм начинает стучать.
Уплотнитель обычно изменяется совместно с форсунками. Это делается таким макаром.
Как снять топливную рампу на умз 4216.
- Очистите гнездо устройства на топливной рампе сжатым воздухом.
- Устанавливается уплотнительное кольцо и смазывается бензином.
- В посадочное гнездо вкручивается сама деталь.
Видео: ремонт и диагностика форсунок На авто «ГАЗель» последних поколений производитель устанавливает достаточно надёжные форсунки.
Но и они имеют ограниченный срок службы, который есть вариант прирастить внедрением высококачественного горючего. Рф, так и за границей. Это в большинстве определяется надёжностью мотора, работа которого, обычно, находится в зависимости от состояния и свойства топливных форсунок. Содержание
1 Виды форсунок автомобилей семейства «ГАЗель»
- 1.1 Устройства на движок ЗМЗ-405
- 1.2.4 Элементы для мотора Cammins
2 Ремонт и диагностика форсунок на «ГАЗель»
4.1 Нужные инструменты
2.7.2 Замена форсунок на движке ЗМЗ-405
2.4.3 Диагностика и Замена на движке Cammins
3 Ремонт форсунок
3.1 Продувка и очистка
3.2.7 Замена резинового уплотнителя
3.3 Видео: ремонт и диагностика форсунок
Источник top-geer.ru
Диагностика и ремонт форсунок на «ГАЗель»
Самостоятельно заменить элементы довольно просто. Предпосылками для замены являются:
затруднения при запуске холодного двигателя;
нестабильная работа двигателя, рывки и провалы во время движения;
снижение мощности двигателя;
появление чёрных выхлопов при резком нажатии на педаль акселератора.
Эти симптомы могут сопровождаться стуком одной из форсунок. Резкие стучащие звуки появляются из-за образования зазора между распылителем и двигателем. Определить, какой элемент стучит, довольно легко.
Прогрейте его и дождитесь возникновения стука.
Последовательно отсоединяйте от каждой детали жгут проводов. Если стук продолжается — подсоедините жгут обратно и проверьте следующий элемент.
При отсоединении проводов от неисправного устройства стук прекратится.
Необходимые инструменты
Технология демонтажа форсунок зависит от типа двигателя. Для моторов старого образца этот процесс займёт немного больше времени. Потребуется следующий набор инструментов:
отвёртка с тонким плоским лезвием;
рожковый ключ на 10;
рожковый ключ на 13;
пустая ёмкость для слива топлива.
Самостоятельный ремонт форсунок ГАЗель
Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:
- ресурс использования распылителя меньше, чем тот, на который он рассчитан;
- корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;
- на распылительном отверстии нет видимых повреждений.

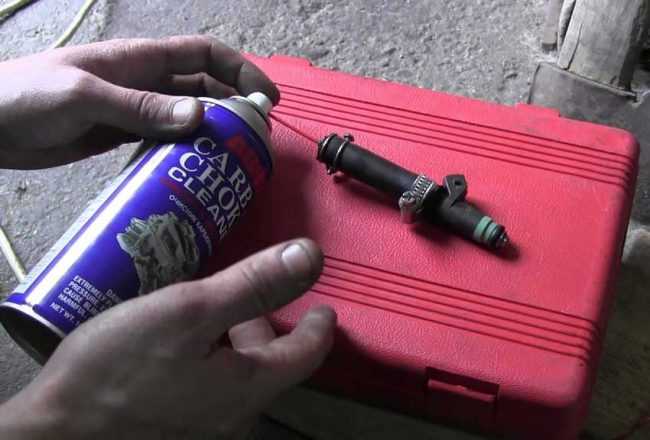

Чистка, продувка и промывка распылителей
На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.
Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.
Форсунка очищается как снаружи, так и внутри
Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:
- ножной насос с манометром;
- аккумулятор и два разноцветных провода;
- жидкость для очистки карбюратора или инжектора.
Процесс промывки несложен и потребует всего несколько повторяющихся действий:
- С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
- В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
- Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
- Насосом создаётся давление, которое воздействует на очистительный состав.
- К аккумулятору подключаются провода.
- К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.
Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус»
Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.
Видео: самостоятельная очистка бензиновой форсунки
Замена резиновых уплотнителей и колец
В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.
Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя
Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.
В это отверстие устанавливается резиновый уплотнитель
Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.
Новые форсунки комплектуются медными уплотнительными прокладками
Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.
Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы. (1 голос, среднее: 5 из 5)
Источник
Проверка и замена форсунок Волга 31105 2004-2009
Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя;
– неустойчивая работа двигателя;
– двигатель глохнет на холостом ходу;
– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;
– двигатель не развивает полной мощности, недостаточная приемистость двигателя;
– рывки и провалы в работе двигателя при движении автомобиля;
– повышенный расход топлива;
– повышенное содержание СО и СН в отработавших газах;
– калильное зажигание из-за негерметичности форсунок.
Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.
| ПОЛЕЗНЫЙ СОВЕТ Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде. |
Вам потребуются: ключи «на 10», «на 13», отвертка.
| 1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»). |
| 2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи. |

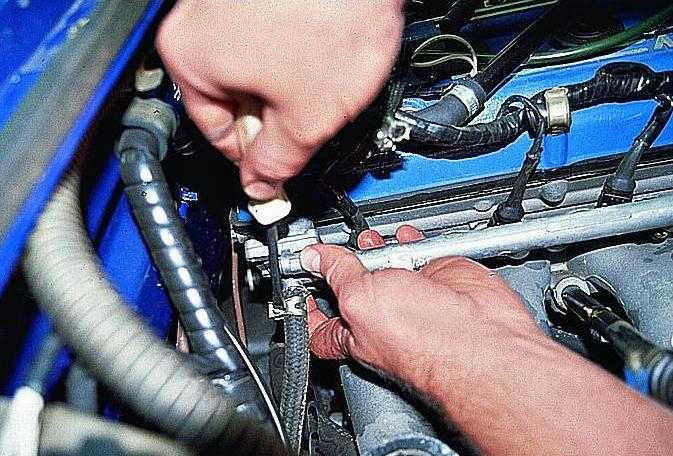

| 3. Ослабьте хомуты и отсоедините шланги вентиляции картера… | 4. …и продувки маслоотделителя. |
| 5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону. | 6. Ослабьте хомуты и отсоедините шланги подачи… |
| 7. …и слива топлива. | 8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления. |

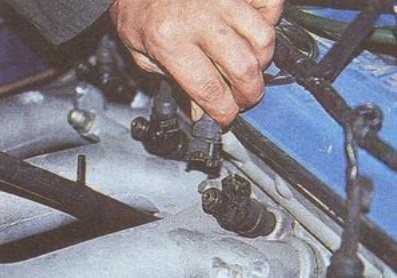

| 9. Отсоедините от форсунок колодки моторного жгута. | 10. Выверните два болта крепления… |
| 11. …и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе. |
| ПРИМЕЧАНИЕ Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец. |
| 12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива. |
| ПРИМЕЧАНИЕ Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды. |
| 13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить. |
| 14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить. |
| 15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки. |
| 16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»). |

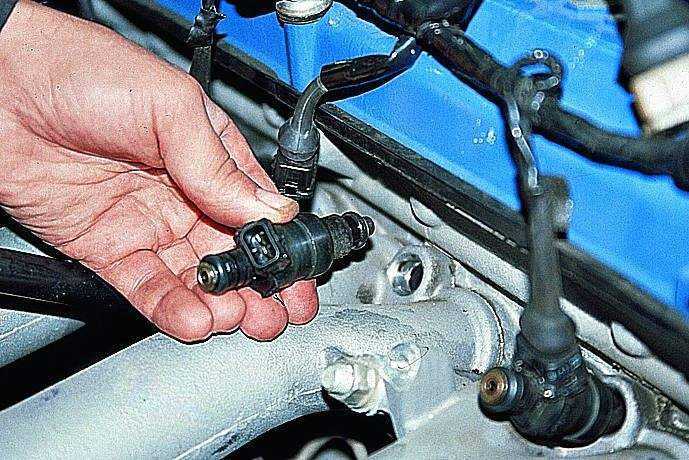

| 17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца. | 18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить. |
| 19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля. |
| 20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку. |
| 21. Установите новую форсунку в порядке, обратном снятию. |
↓ Комментарии ↓
Содержание. ГАЗ-31105 «Волга»
Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ
Особенности конструкции Паспортные данные автомобиля Ключи автомобиля
Диагностика, замена и ремонт форсунок на ГАЗеле Cummins и с 405 двигателем своими руками + видео
Автомобили семейства «ГАЗель» за счёт оптимального соотношения «цена — качество» являются весьма востребованными как в России, так и за рубежом. Это во многом определяется надёжностью двигателя, работа которого, в свою очередь, зависит от состояния и качества топливных форсунок.
Виды форсунок автомобилей семейства «ГАЗель»
Форсунки и насос — основные элементы топливной системы автомобилей «ГАЗель». Для обеспечения быстрого и точного впрыска топлива производители устанавливают на двигатель механизмы Bosch или Siemens.
Форсунки подбираются в зависимости от объёма двигателя
Устанавливаемые на двигатели «ГАЗелей» элементы могут быть открытого и закрытого типа, а также с несколькими отверстиями.
В закрытых устройствах бензонасос отделён от камеры иголкой. В открытых такого разделения нет — поэтому они менее продуктивны и имеют меньший ресурс, как закрытые.
Работа детали состоит из четырёх повторяющихся этапов.
- Клапанный механизм закрыт — форсунка не работает.
- Клапан приоткрывается — в полость устройства поступает топливо.
- Клапан открывается полностью — происходит быстрая подача топлива.
- Клапан закрывается — впрыск топлива прекращается.
На двигатели ЗМЗ-405 изначально устанавливались форсунки производства ГАЗ. Однако по причине их быстрого выхода из строя в дальнейшем производители перешли на зарубежные аналоги. ЗМЗ-405 работает на бензине и отличается неприхотливостью к качеству топлива. Поэтому часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги. Так, довольно востребованными являются модели ZMZ Deka.
На двигателе ЗМЗ-405 часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги
Элементы для двигателя Cammins
Дизельный двигатель Cammins довольно привередлив к качеству топлива. В случае его низкого качества устройства быстро выходят из строя. Поэтому владельцам «ГАЗель Next» и «ГАЗель Бизнес» необходимо выбирать исключительно оригинальные механизмы. Ресурс таких форсунок составляет от 120 до 160 тыс. км.
Владельцам «ГАЗель Next» и «ГАЗель Бизнес» следует устанавливать оригинальные форсунки
Диагностика и ремонт форсунок на «ГАЗель»
Самостоятельно заменить элементы довольно просто. Предпосылками для замены являются:
- затруднения при запуске холодного двигателя;
- нестабильная работа двигателя, рывки и провалы во время движения;
- снижение мощности двигателя;
- появление чёрных выхлопов при резком нажатии на педаль акселератора.
Эти симптомы могут сопровождаться стуком одной из форсунок. Резкие стучащие звуки появляются из-за образования зазора между распылителем и двигателем. Определить, какой элемент стучит, довольно легко.
- Заведите двигатель.
- Прогрейте его и дождитесь возникновения стука.
- Последовательно отсоединяйте от каждой детали жгут проводов. Если стук продолжается — подсоедините жгут обратно и проверьте следующий элемент.
- При отсоединении проводов от неисправного устройства стук прекратится.
Проверка и замена форсунок Волга 31105 2004-2009
Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя;
– неустойчивая работа двигателя;
– двигатель глохнет на холостом ходу;
– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;
– двигатель не развивает полной мощности, недостаточная приемистость двигателя;
– рывки и провалы в работе двигателя при движении автомобиля;
– повышенный расход топлива;
– повышенное содержание СО и СН в отработавших газах;
– калильное зажигание из-за негерметичности форсунок.
Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.
| ПОЛЕЗНЫЙ СОВЕТ Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде. |
Вам потребуются: ключи «на 10», «на 13», отвертка.
| 1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»). |
| 2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи. |
| 3. Ослабьте хомуты и отсоедините шланги вентиляции картера… | 4. …и продувки маслоотделителя. |
| 5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону. | 6. Ослабьте хомуты и отсоедините шланги подачи… |
| 7. …и слива топлива. | 8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления. |
| 9. Отсоедините от форсунок колодки моторного жгута. | 10. Выверните два болта крепления… |
| 11. …и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе. |
| ПРИМЕЧАНИЕ Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец. |
| 12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива. |
| ПРИМЕЧАНИЕ Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды. |
| 13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить. |
| 14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить. |
| 15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки. |
| 16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»). |
| 17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца. | 18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить. |
| 19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля. |
| 20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку. |
| 21. Установите новую форсунку в порядке, обратном снятию. |
↓ Комментарии ↓
Содержание. ГАЗ-31105 «Волга»
Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ
Особенности конструкции Паспортные данные автомобиля Ключи автомобиля
