Как проверить форсунку инжектора уаз

Выпускается в следующих модификациях

ЗМЗ 409.10 — соответствует требованиям для экологического класса ЕВРО 2. Мощность 142,8 л.с.ЗМЗ 4091.10 — выпускается с 2007 года. Соответствует требованиям для экологического класса ЕВРО 3. Предназначен для установки на автомобили УАЗ с вагонной компоновкой (в просторечии «Буханка»). Мощность 125 л.с.ЗМЗ 4911.10 — выпускается с 2012 года. Разработан для тех же «Буханок» и «Головастиков». В конструкцию введен датчик абсолютного давления и зубчатые цепи привода ГРМ. Мощность 125 л.с.ЗМЗ 40904.10 — устанавливается на Patriot, Hunter, Pickup и Cargo. Отличается применением датчика абсолютного давления. Форсунки двухпоточного распыления смонтированы на рампе. ГРМ приводится зубчатыми цепями. Картерные газы отсасываются в полость ресивера. Изменена крышка головки блока, на этом двигателе она из пластика. Мощность 142,8 л.с.ЗМЗ 40905.10 — соответствует требованиям для экологического класса ЕВРО 4. В остальном аналогичен ЗМЗ 40904.10

Самостоятельный ремонт форсунок ГАЗель

Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:

• ресурс использования распылителя меньше, чем тот, на который он рассчитан;
• корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;
• на распылительном отверстии нет видимых повреждений.

Чистка, продувка и промывка распылителей

На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.

Форсунка очищается как снаружи, так и внутри

Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:

• ножной насос с манометром;
• аккумулятор и два разноцветных провода;
• жидкость для очистки карбюратора или инжектора.

Процесс промывки несложен и потребует всего несколько повторяющихся действий:

1. С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
2. В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
3. Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
4. Насосом создаётся давление, которое воздействует на очистительный состав.
5. К аккумулятору подключаются провода.
6. К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.

Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус». Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость

Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.

Видео: самостоятельная очистка бензиновой форсунки

Замена резиновых уплотнителей и колец

В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.

Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя

Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.

В это отверстие устанавливается резиновый уплотнитель

Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.

Новые форсунки комплектуются медными уплотнительными прокладками

Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.

Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы. (1 голос, среднее: 5 из 5)

Схема топливоподачи

Электрическая помпа забирает топливо из бака, которое прокачивается под давлением через полость фильтра. Мотор нагнетательного прибора охлаждается потоком бензина. Правила эксплуатации автомобиля запрещают включение зажигания при пустом правом резервуаре. В конструкции топливной системы старого образца предусмотрена струйная помпа.

Место установки узла зависит от года выпуска машины. На “УАЗе Патриот” стандарта “Евро-2” узел находится на шлангах подачи горючего. На последующей версии стандарта (“Евро-3”) бензонасос в УАЗ Патриот перенесли в полость топливного модуля.

Бензин подается в рампу, которая оснащена форсунками, вставленными в полость впускного коллектора через резиновые уплотнительные кольца. В конструкции форсунок предусмотрены распылители, оснащенные электромеханическими клапанами, дозирующими количество подаваемого топлива. При передаче импульса от контроллера срабатывает игольчатый клапан, открывающий подачу бензина к распылительной головке. В моторах машин, выпущенных ранее 2007 г., имеется дополнительный клапан холостого хода, который подает воздух в обход дроссельного узла.

При отключенном зажигании топливная система не сообщается с атмосферой. Пары горючего поступают из правой емкости в левую, а затем скапливаются в адсорбере. После включения зажигания система становится негерметичной; пары бензина подаются во впускной коллектор.

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

• запуск холодного мотора происходит с трудом или он не запускается;
• на холостых оборотах движок работает неустойчиво и глохнет;
• слышны хлопки из системы выпуска отработавших газов;
• движок «троит», один из цилиндров не функционирует;
• падает мощность и динамика разгона двигателя;
• наблюдаются провалы в работе мотора;
• резко повышается расход топлива;
• из выхлопной трубы идёт чёрный дым.

Это интересно: Ателье Roush Performance представило самый дешевый тюнинг Ford Mustang

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Как определить неисправную форсунку дизеля

На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:

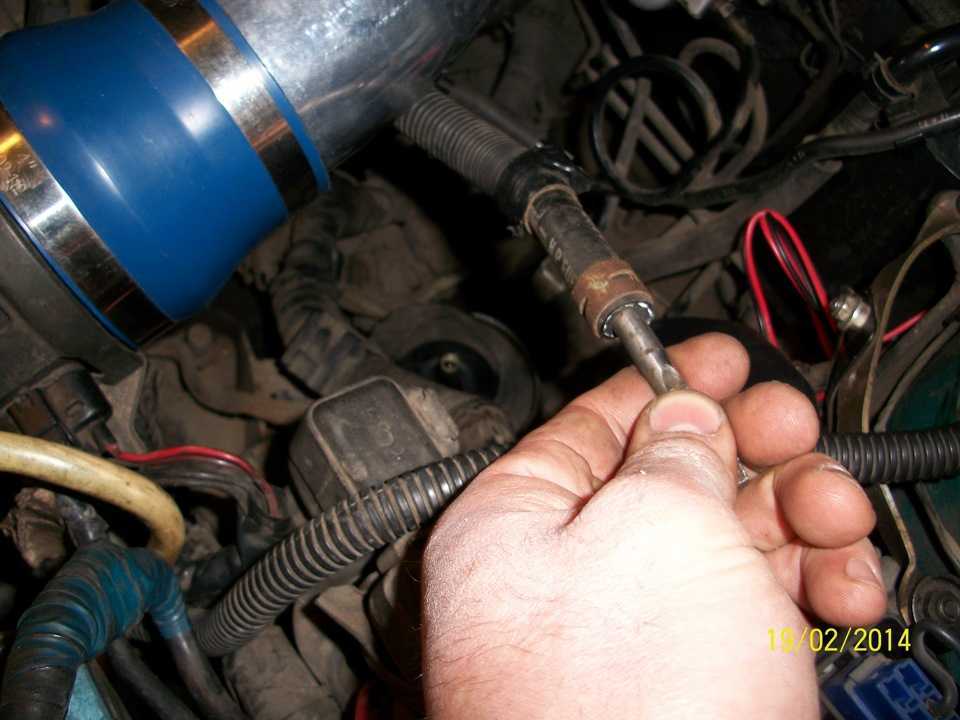

1. С помощью шлицевой отвёртки вынимаются фиксаторы с системы обратного слива, она снимается.

   Вынимаются фиксаторы, снимается обратный слив с инжекторов

2. В верхние отверстия инжекторов вставляются корпуса от медицинских шприцев. Затем запускается движок.

   В верхние отверстия распылителей вставляются шприцы

3. Сломанные распылители быстрее начнут наполнять шприцы.

Видео: диагностика неисправных форсунок в моторах Cummins

Просматривая видеоролик, можно увидеть, что исправны 1 и 4 инжекторы. Форсунки 2 и 3 придётся заменить.

Диагностика форсунок бензинового мотора

Неработающий инжектор бензинового движка (ЗМЗ 406, 405) можно определить, не извлекая его из посадочного места. Для этого нужно выполнить несколько несложных операций:

1. При помощи тонкой шлицевой отвёртки отсоединяется пружинный зажим топливной колодки на головке блока цилиндров (ГБЦ).

   Топливная колодка отсоединяется от форсунок

2. Сигнальные разъёмы отсоединяются от гнёзд форсунок.

   Разъёмы вынимаются из гнёзд инжекторов

3. К выводам сигнальных гнёзд распылителей подключается омметр, измеряется сопротивление обмоток.

   Щупы тестера подсоединяются к штырям гнезда управления для измерния сопротивления обмотки инжектора

4. Между центральным и боковым штырями должно быть сопротивление от 15 до 16 Ом.

   Управляющая электромагнитная обмотка должна иметь сопротивление 15–16 Ом

5. Если вместо нужного сопротивления — большое значение (обрыв) или его величина очень низкая (короткое замыкание), форсунка неисправна и подлежит замене.

ЧТО ДЕЛАТЬ ЕСЛИ ОНА ПРИКИПЕЛА?

Чтобы такая неприятность не происходила, необходимо следить за состоянием двигателя и его деталей, производить демонтаж форсунок каждые 50 000 километров. Смазывать их перед установкой антипригарной пастой, и зачищать их резьбу. Однако если такая профилактика не помогла, и они все же прикипели, то нужно немедленно обращаться к квалифицированным специалистам, то есть к нам.

Мы осуществляем быстрое и качественное снятие дизельных форсунок. Для многих организаций серьезной проблемой является удаление 4 и 5 форсунок у таких автомобилей как SSang Yong Cayron, Rexton, Action, однако мы производим их демонтаж даже без необходимости снятия головки блока цилиндров и капота.

Такие широкие возможности нашей организации связаны с квалифицированным персоналом и новейшей функциональной технической базой, которой мы обладаем. Обратившись к нам, вы сможете произвести снятие топливных форсунок, гарантированно сохранив при этом целостность блока цилиндров. Более того, благодаря инновационным подходам, после их демонтажа велика вероятность восстановления этих деталей.

Проверка и замена форсунок Волга 31105 2004-2009

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

ПОЛЕЗНЫЙ СОВЕТ Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).

2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

3. Ослабьте хомуты и отсоедините шланги вентиляции картера…

4. …и продувки маслоотделителя.

5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону.

6. Ослабьте хомуты и отсоедините шланги подачи…

7. …и слива топлива.

8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.

9. Отсоедините от форсунок колодки моторного жгута.

10. Выверните два болта крепления…

11. …и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.

ПРИМЕЧАНИЕ Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.

12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.

ПРИМЕЧАНИЕ Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.

13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.

14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.

15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.

16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»).

17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца.

18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.

19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.

20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.

21. Установите новую форсунку в порядке, обратном снятию.
