Замена сальников клапанов ваз-2110 (8 клапанов) своими руками: особенности проведения работ

Как поменять сальники клапанов автомобиля ВАЗ

Замена сальников клапанов своими руками…

Здравствуйте, читатель блога RtiIvaz.ru. Прошлый раз рассматривали в рубрики авто эксплуатации, как поменять сальники клапанов. Сегодня продолжим эту тему.

У двигателя автомобиля ВАЗ расход моторного масла! Движок съедает большое его количество на 1000 километров! С глушителя идет густой синий дым с угарным запахом! Это первые сигналы износа сальников клапанов, цилиндров и поршневой группы двигателя. Проводить или нет капитальный ремонт, думаю надо, если снизилась мощность двигателя, вырос расход топлива.

Данную проблему можно временно решить заменой, так как капитальный ремонт все равно придется делать в будущем. Работу по смене «маслаков» автомобиля ВАЗ можно сделать своими руками, не прибегая к помощи авто слесарей. Для такой операции необходим гараж, так как работа может затянуться надолго и ВАМ придется оставлять машину на ночевку до полного его восстановления. А также нужен инструмент для ремонта, самым важным из которого является съемник сухарей клапанного механизма.

Купить его можно в ближайшем авто-магазине или рынке автозапчастей. Уточним, для чего же необходимы масла-отражатели. Его работа заключается в удержание излишек моторного масла. Сальник плотно прилегает к клапану и пропускает только чуточку, нужную для смазки трущихся деталей. Масло отражательные манжеты двигателя изготовлены из специальной термостойкой резины, выдерживающие большие температурные перепады «жара+холод».

Со временем, маслосъемные колпачки начинают дубеть, резина стареет, теряя эластичность, начинает меньшей силой прилегать к стержню клапана, в результате пропускает масло больше чем положено. Следовательно, увеличивается расход моторного масла движка. Обычно, на наших автомобилях ВАЗ период замены маслосъемных манжет составляет около 100 000 км. пробежки. Для двигателей последнего поколения, этот промежуток увеличен вдвое.

Подробно вникать в порядок замены сальников давайте не будем. Порядок работы по их замене можно прочитать в техническом руководстве для вашего автомобиля ВАЗ, где подробно объясняется на картинках. Но есть некоторые нюансы, следует их уточнить. При «рассухаривании» подстерегает опасность уронить сухарики. Для этой работы продается приспособление в авто-магазине или рынке автозапчастей, он с одного конца крепиться неподвижно, а другой конец жмет на тарелку, при этом сжимая пружину клапана. При этом надо вытащить «сухарики» с торца клапана.

Хорошо всего это проделать магнитной отверткой или щипцами. Необходимо быть осторожным, если потеряете «сухарик», то процесс обратной сборки будет невозможным, если нет их в запасе. Практически маленькие «сухарики» вылетают куда угодно, затем найти их будет невозможно. Не мешает закрыть все дырки на движке тряпкой, чтобы туда не залетели «сухари» или грязь.

При сборке нового «маслака», надо его заранее смазать моторным маслом. Работу по замене сальников ВАЗ автомобиля можно сделать самому своими руками, но для этого нужен опыт и необходимый инструмент.

Если ВЫ не уверенны, у ВАС нет навыков по ремонту, то замену сальников клапанов лучше не проводить. Стоимость по прейскуранту на данную работу не слишком большая, так что доверьте эту операцию авто мастерам набившим руку.

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Вам так же будет интересно:

Фото резинотехники

Регулируем зазоры клапанов 2101-2107

Стойки стабилизатора делают так, чтобы сломались

Греется двигатель ваз 2110

Доверься спецам: сколько стоит замена штатных маслосъемных колпачков на СТО?

По традиции первым шагом при устранении дефекта, связанного с повышенным расходом масла, идет смена уплотнителей клапанов. Только после этого, если должного эффекта не достигнуто, идет очередь маслосъемных колец на поршнях и далее по списку. Многие автолюбители считают, что первый этап ремонта не сложнее, чем установка тросика сцепления на ВАЗ 2110 в собственном гараже.

Почему лучше обратиться в сервис?

Правильная реализация всех этапов работы подразумевает наличие нескольких факторов:

Досконально разбираться в устройстве мотора своего авто.
Обладать определенным опытом выполнения слесарных работ.
Иметь соответствующий комплект инструмента и оборудования.

Взять, к примеру, устройство для сжимания клапанных пружин – его не всегда можно найти в арсенале даже бывалого автомобилиста. Поэтому вопрос, сколько стоит замена неисправных маслосъемных колпачков, довольно популярен среди автовладельцев

Особенно важно учесть момент, когда ремонт выполняется автослесарем с низкой квалификацией или кустарным методом. В этом случае сальники могут потерять свои свойства еще на стадии установки. Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

Преимущества специализированного автосервиса с солидной репутацией заключаются в следующем:

Качественное выполнение ремонтного процесса.
Современное оснащение и инструментарий.
Полный технологический комплекс выполняемых работ на любом виде авто.
Сжатые сроки выполнения, не влияющие на качество ремонта.
Предоставление гарантийных обязательств.

В случае возникновения непредвиденных обстоятельств мастера сервисного центра способны провести диагностику и реализовать следующий этап работ. При использовании специализированного оборудования СТО исключается распространенная проблема «сползания» уплотнителей с направляющей клапанной втулки.

Ориентировочные цены за смену сальников клапанов

Ценник за ремонтные работы зависит от модели автомашины и технологических нюансов. К примеру, цена за установку новых уплотнителей без съема головки блока цилиндров несколько меньше, чем аналогичная операция с демонтажем ГБЦ. Это вполне закономерно, так как трудозатраты по реализации съема головки блока цилиндров намного больше.

Автомобилю, имеющему солидный пробег, имеет смысл снять ГБЦ и притереть или поменять клапаны. Также рекомендуется провести дефектовку распредвалов и других элементов силового агрегата

Владельцам дорогих престижных иномарок стоит сразу принять во внимание, что стоимость замены неисправных маслосъемных колпачков на таких моделях намного дороже, чем, например, на Lada Vesta или на Renault Logan. По маркам авто в автосервисах за подобный ремонт средняя цена составляет:

ВАЗ 2101-07 – 1500 рублей.
Нива и Нива Шевроле – 1750 рублей.
Иномарки в зависимости от сложности – 3500-12000 рублей.
Мотор 8 клапанов – 1500 рублей.
Мотор 16 клапанов – 4500 рублей.

Представленные цифры далеко не предельны. Если старенькую «десятку» можно восстановить за 1500-2000 рублей, то владельцу Audi TT придется выложить около 60 000. Замена сальников клапанов со съемом ГБЦ на моторах М54, М52, М56, М50 от BMW обойдется в сумму до 23 000 рублей. Такая же операция, но без демонтажа головки будет стоить уже 10 000 рублей. В любом случае цена за работу по смене расходников значительно ниже капремонта двигателя, который может стать итогом халатного отношения к состоянию уплотнителей.

Что делать, когда необходимо заменить маслосъёмные колпачки на 16-клапанной ГБЦ, но при этом на автосервисе требуют много денег? Выход есть – сделать все своими руками. Конечно, для проведения операции потребуются некоторые знания в строении двигателя, а также его конструкции. Но, совершить данную операцию реально своими силами, при этом потратив копейки на покупку самых колпачков.

Видео по замене маслосъёмных колпачков на 16-клапанной ГБЦ без снятия головки:

Меняем маслосъемные колпачки

Процедуру замены изношенных сальников успешно проводят мастера специализированных мастерских. Сама технология хорошо отработана, поэтому никаких проблем в процессе работы не возникает.

Далее с клапанов демонтируются толкающие пружины, с помощью специальной цанги или пассатижей удаляются маслосъемные колпачки. На следующем этапе клапанные штоки смазываются моторным маслом. После этого на них остается только надеть новые сальники и произвести обратную сборку.

Чтобы провести такие работы самостоятельно, нужно приобрести новые колпачки хорошего качества, запастись необходимым инструментом. Следует помнить, что все мелкие детали, которые появляются при разборке, нужно складывать отдельно. Главное – ничего не перепутать и не потерять.

Все работы важно проводить в следующем порядке:

Вначале нужно снять клеммы с АКБ, обесточить катушки зажигания, убрав от них контакты. При этом свечи зажигания лучше оставить на месте.
Демонтировать крышку клапанов вместе с прокладками, предварительно отсоединив резиновые трубки.

Нанести метки на звездочки, цепь для фиксации положения зубьев.
На следующем этапе открутить звездочки.

Снять бугеля крепления валов, придерживаясь правильного порядка ослабления.
Демонтировать звездочки со своих посадочных мест

При этом важно предварительно снять датчик положения коленчатого вала.
Поднять валы с помощью отвертки и аккуратно вытянуть их из звездочек. После этого удалить ближнюю шестеренку, ослабить цепь.

Снять с клапанов стаканчики, а затем толкающие пружины

Разложить их вместе с верхней шайбой на столе в правильном порядке. С помощью круглогубцев вынуть старые колпачки.

Надеть на смазанные маслом штоки клапанов новые колпачки, запрессовав их до конца шайбой. После этого произвести сборку.

Все работы по процедуре замены маслосъемных сальников нужно производить максимально аккуратно и в обозначенном порядке. Ошибки могут еще более усугубить ситуацию.

Мне нравится1Не нравится

Замена на ВАЗ-2110, 8-клапанный двигатель

Все работы лучше выполнять в гараже, но при хорошем освещении. Итак, все необходимое имеется, а, значит, можно приступать к работам. Последовательность процесса такова:

Автомобиль обездвиживаем при помощи стояночного тормоза и включенной КПП. Снимаем «минусовую» клемму с АКБ;
Демонтируем с двигателя корпус воздушного фильтра, бензонасос и распределитель зажигания. После корпус привода вспомогательного оборудования. Все это находится в задней части двигателя, там, где располагается сцепление и КПП.
В передней части двигателя снимаем защитный корпус привода распределительного вала.

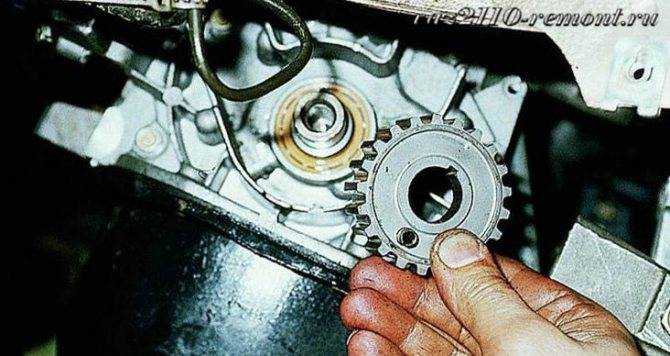

Снимаем ремень привода распределительного вала, а после – зубчатый шкив, установленный на валу. Сразу необходимо проследить за шпонкой, расположенной в пазе вала, ее лучше сразу снять. Далее демонтируем с головки блока клапанную крышку.
Переходим к задней части двигателя, поскольку дальше необходимо снять заднюю крышку головки блока. Откручиваем сначала две гайки проводов «массы», убираем проводку, а после – еще две гайки и один болт крепления крышки, и демонтируем ее.

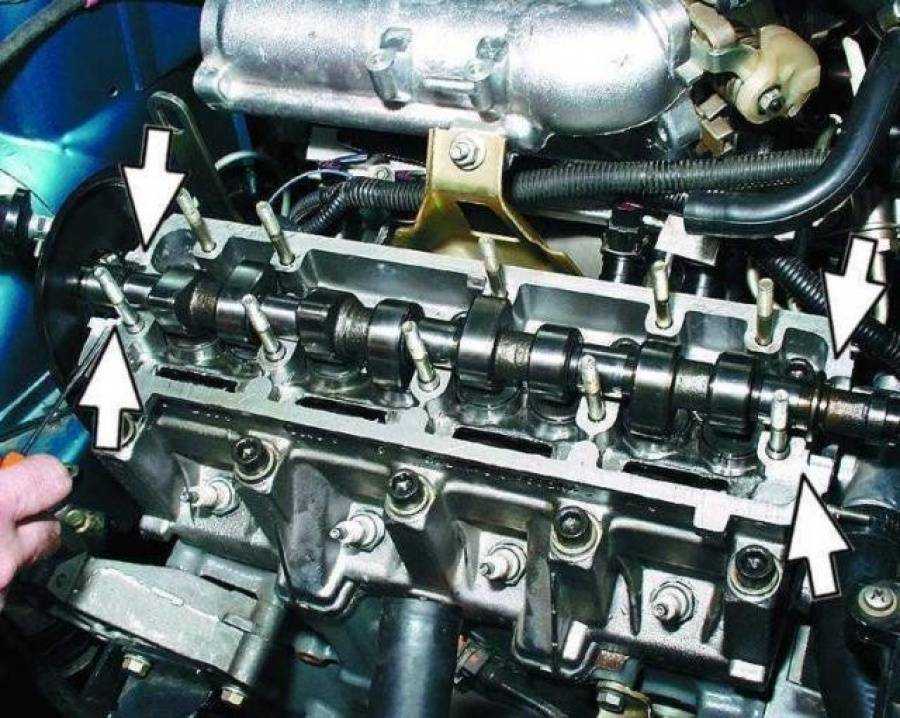

Под клапанной крышкой располагаются два корпуса крепления распределительного вала. Откручиваем болты крепления этих корпусов, после чего снимаем их.

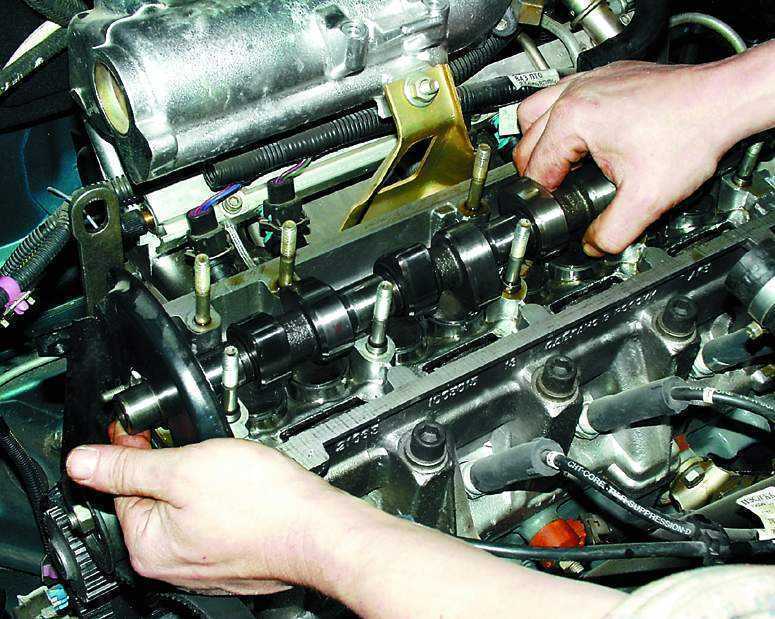

Снимаем распределительный вал вместе с сальником. При сборке этот сальник лучше заменить на новый.
Чтобы без проблем выполнить замену маслосъемных колпачков, необходимо на цилиндре, котором будет производиться замена, поршень установить в ВМТ. В этом поможет оловянный пруток, который вставляется в отверстие под свечу зажигания.

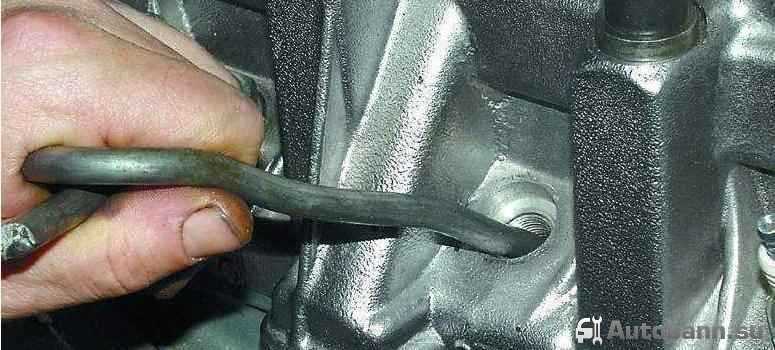

После установки поршня в ВМТ на необходимом цилиндре, располагаем пруток так, чтобы он стал между поршнем и клапаном, на котором будет меняться сальник. Этот пруток не даст опуститься клапану после рассухаривания.

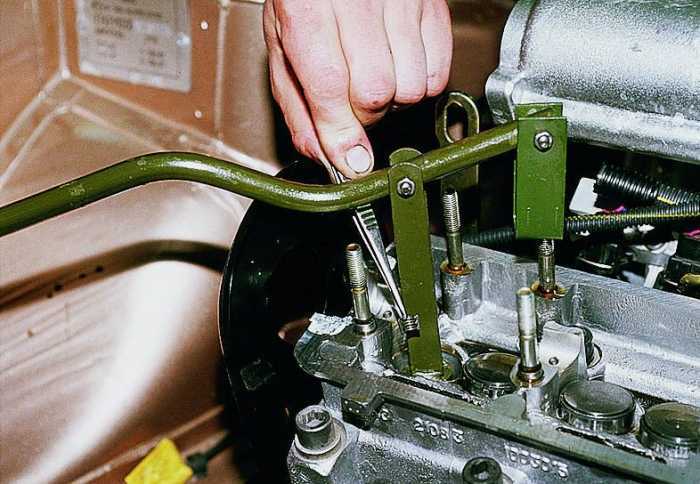

Сверху на головку устанавливаем приспособление для рассухаривания клапана. При помощи этого приспособления на нужном клапане выживаем пружины, и пинцетом извлекаем сухари клапана. Затем снимаем тарелку клапана, пружины.

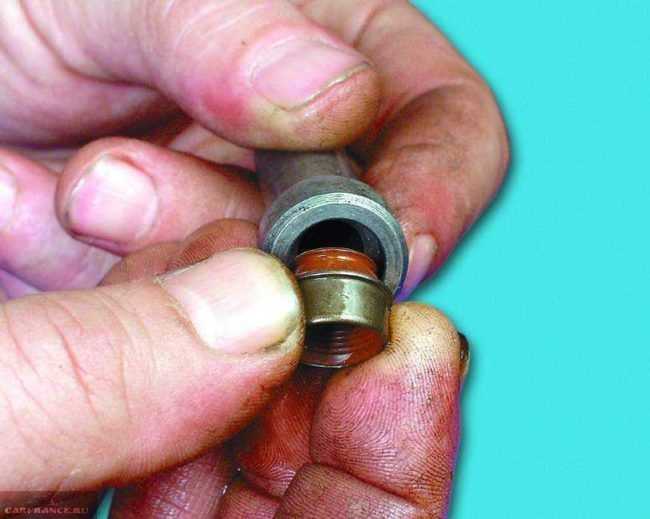

Цангой для снятия сальников спрессовываем с направляющей клапана маслосъемный колпачок.
Перед посадкой нового сальника лучше сразу снять пружину с колпачка, чтобы не повредить его во время прохождения через канавки под сухари. Сам сальник необходимо смазать маслом, а после аккуратно запрессовать его на направляющую до упора. И только после этого надеть на него пружину.
Устанавливаем на место пружины и тарелку, после чего приспособлением зажимаем пружины и ставим на место сухари. Чтобы эти сухари полностью стали на место, после работ с приспособлением (установка сухарей в проточки), необходимо нанести несильный удар молотков по торцу клапана.
Замена остальных маслосъемных колпачков выполняем аналогичным способом – поднимаем поршень в ВМТ, устанавливаем пруток, рассухариваем, снимаем колпачок, ставим новый, засухариваем, переходим ко второму клапану.
После замены всех маслосъемных колпачков, начинаем сборку автомобиля. Распределительный вал располагаем в его посадочном месте так, что вершины кулачков первого цилиндра смотрели вверх. Устанавливаем корпуса крепления распределительного вала, ставим на место все снятые элементы с головки блока, помимо клапанной крышки.
Завершив со сборкой потребуется проверить и при надобности установить зазоры в клапанах, а также отрегулировать зажигание, а после уже – полностью собрать двигатель.

ЧИТАЙТЕ ПО ТЕМЕ: Характерные неисправности ВАЗ 2110 и других автомобилей серии.

Процесс замены на ВАЗ-2114

Процедура замены маслосъемных уплотнителей двигателя на ВАЗ-2114 предусматривает снятие головки блока для удобства различных технических манипуляций. Появление темно-синего выхлопа из глушителя будет свидетельством необходимости постановки автомобиля на ремонт.

Опуская элементарные тонкости, начинать нужно с замены колпачков, соблюдая рекомендуемую последовательность:

Открыть капот, отсоединить минусовую клемму аккумулятора.
Снять высоковольтные провода, выкрутить свечи.
Удалить ремень ГРМ (газораспределительный механизм).
Снять крышку головки блока (ГБ), зубчатый шкив распределительного вала, не потеряв при этом шпонки.
Открутить крепления задней крышки без повреждения прокладки блока, и прочие соединения. Снимается распределительный вал с концевыми манжетами. Остается только втулка.

Далее коленчатый вал проворачивается до момента, когда поршень займет позицию в ВМТ, где предстоит замена уплотнителя.

Во избежание выпадения клапана в цилиндр, выворачивается свеча, а в отверстие вставляется пруток, желательно оловянный, который не повредит резьбу.

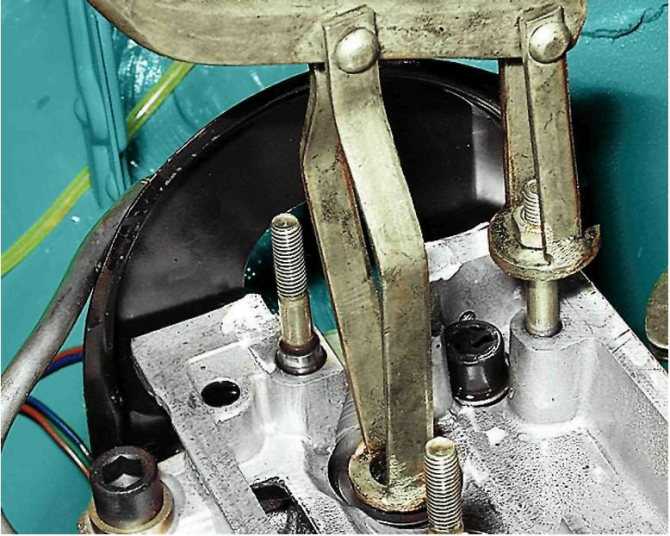

Пружина клапанная сжимается приспособлением, и сухарики легко снимаются пинцетом. В обиходе процесс называется рассухариванием. Извлекаются верхняя, нижняя тарелки. С направляющей втулки удаляется колпачок. Для этого на него устанавливается цанга и резким ударом молотка по втулке приспособления колпачок выдавливается. Процесс повторяется со вторым клапаном.

Новые сальники, предварительно смазанные моторным маслом изнутри, укладываются в оправку, запрессовываются, после чего монтируются пружины, тарелки. Сухарики с помощью приспособления вставляются в нижнюю проточку клапана. Коленчатый вал проворачивается так, чтобы в ВМТ оказался 2 цилиндр. Пруток извлекается из свечного отверстия и вставляется в следующее гнездо. Последовательность работ повторяется в том порядке, в каком извлекались детали.

Опоры распределительного вала, шайбы регулировки толкателей, шейки, кулачки смазываются маслом. Перед укладкой опорного сальника вала желательно проверить его техническое состояние. Производится регулировка зазора клапанов, если требуется.

Сборка завершается подсоединением клемм аккумулятора, запуском двигателя. Мотор обязан работать без лишних шумов, если, конечно, не остались лишние запчасти.

Для чего нужно менять сальники коленвала

Потеки масла на дождевике также могут свидетельствовать об износе сальника коленвала.

Замена деталей, которые отработали свой срок, и не выполняют необходимых функций, позволяют избежать выхода из строя других деталей, что продлевает общий срок эксплуатации автомобиля.

Замена сальников коленвала не зависит от времени эксплуатации или общего пробега. Это зависит от:

Условий эксплуатации.
Возраста автомобиля.
Стиля вождения.
Периодов обслуживания и профилактики двигателя.

Сальники можно менять своевременно, если на их поверхности видны трещины , а резина теряет эластичность. Такие меры позволят значительно продлить ресурс мотора.

Последствия

Изношенный сальник больше не способен удерживать масло, которое начинает выходить наружу и оседать на поверхностях.

Если вовремя не менять сальники, это может привести к следующим последствиям:

Значительно повысится расход масла.
Под капотом начнёт собираться грязь, которая может привести к нестабильной работе мотора.
Резиновые детали под капотом, на которые попадёт масло, начнут разрушаться.
Если масло будет попадать на клеммы аккумулятора, это нарушит контакты, соответственно, возникнут проблемы с заводкой автомобиля.

Да и сальник может просто неожиданно разрушиться, что в дальней дороге может привести к нежелательным последствиям.

Общие сведения о сальниках клапанов

Сальники клапанов представляют собой резиновые колпачки, которые одеваются на втулки и защищают камеру сгорания и от попадания туда лишнего количества масла. Дело в том, что все трущиеся части двигателя должны быть смазаны, то же самое касается и клапанного механизма. Чтобы изолировать масло, находящееся в клапанном механизме от просачивания в камеру сгорания и используются эти колпачки.

Если масло начнет в больших количествах поступать в камеру, на цилиндрах станет появляться соответствующий нагар, который царапает его стенки и выводит из строя маслосъемные кольца. Таким образом, масло сгорает вместе с бензином и выходит вместе с выхлопом. Компрессия, при этом, исчезает.

Сальники клапанов имеют ограниченный ресурс, который используется на протяжении 25 тысяч километров. Многие автомобили иностранного производства оснащаются колпачками, способными выдерживать и по 50 тысяч километров. Аналогичные детали продаются и для отечественных автомобилей.

Как менять маслосъемные колпачки своими руками. Как снять маслосъемные колпачки без съемника

Для того чтобы двигатель автомобиля работал исправно как можно дольше, а также чтобы не увеличивался расход масла и бензина, ему требуется своевременная профилактика или ремонт. К таким обязательным процедурам относится и маслосъемных колпачков. Далее мы подробно поговорим о сальниках клапанов и рассмотрим, что это за детали. В этой статье мы ответим на вопросы, по каким признакам можно самому определить необходимость замены маслосъемных колпачков и как поменять маслосъемные колпачки своими руками.

Читайте в этой статье

Общие сведения о маслосъемных колпачках

Маслосъемные колпачки (сальники) являются частью механизма маслораспределения в двигателе. Наличие масла – главнейшее условие работы . Только не везде оно должно быть. Например, во время своего вращения всегда находится в масляном тумане. А вот в камерах сгорания смазки быть не должно. Там только топливно-воздушная смесь, которая и сгорает. Если же в нее добавить масло, то сгорание ухудшится, что скажется на увеличении потребления бензина.

Удаление коксовых отложений и нагара в двигателе: доступные способы. Самостоятельная промывка мотора без вскрытия, механическая очистка двигателя.

В данной статье мы рассмотрим процесс замены маслосъемных колпачков на автомобилях семейства ВАЗ 2108-09. Кроме этого, мы определимся, что собой представляет маслосъемный колпачок и для чего он нужен.

Что представляет собой маслосъемный колпачок и для чего он нужен?

Маслосъемные колпачки – одни из наиболее быстро изнашиваемых элементов газораспределительной системы двигателя. Многие автолюбители и механики относят маслосъемные колпачки к категории «расходников», но объективно это — запчасти, поскольку они располагаются в труднодоступном месте и их замена – довольно сложный и трудоемкий процесс.

Конструктивно рассматриваемая нами деталь представляет собой небольшой резиновый колпачок, с металлической втулкой и экспандерной пружиной. Экспандерная пружина необходима для надежного прижима колпачка к штоку клапана. Долговечность маслосъемного колпачка в большинстве своем определяется материалом, который применялся при его изготовлении. В нашем случае, то есть в случае с автомобилями ВАЗ 2108-09, использованы каучуковые колпачки, обладающие достаточно высоким уровнем уплотнения. Следует отметить, что в продаже имеются также изделия, выполненные из второпласта. Такие колпачки менее эффективны и долговечны, поэтому использовать их при замене износившихся штатных колпачков не рекомендуется.

Теперь что касается целевого назначения маслосъемных колпачков. Здесь все довольно просто: для нормальной работы распределительного вала двигателя необходимо определенное количество смазки, притом, что попадание данной смазки в камеру сгорания должно быть исключено. Поэтому при перемещении клапана вверх/вниз с его штока смазка удаляется посредством специального элемента – маслосъемного колпачка.

Причины и признаки износа маслосъемных колпачков

В первую очередь давайте разберемся с причинами износа маслосъемных колпачков. За одну минуту работы каждый из клапанов двигателя может совершать более тысячи рабочих тактов. Соответственно и колпачки претерпевают достаточно серьезную механическую нагрузку. Более того, они подвергаются еще и разрушающему воздействию со стороны вырабатываемых выхлопных газов и химических элементов, содержащихся в моторном масле.

Вследствие всего этого каучуковая часть колпачка постепенно затвердевает, а его рабочие кромки изнашиваются. В таком случае колпачки следует заменять новыми. Кстати, как свидетельствует практика, в случае с автомобилями ВАЗ 2109 маслосъемные колпачки следует заменять каждые 100 тыс. километров пробега. Какие же признаки сильного износа маслосъемных колпачков? К таким признакам можно отнести следующие явления: — повышенный расход моторного масла; — масляные отложения на свечах зажигания;

Нестабильная работа выхлопной системы (выход из глушителя густого черного дыма).

Как выполнить замену маслосъемных колпачков автомобиля ВАЗ 2114 своими руками?

Инструменты

Для работы нужен комплект приспособлений и инструментов. Все они знакомы любому автомобилисту и имеются практически в каждом гараже:

Набор ключей гаечных.
Отвертка шлицевая.
Ключ храповика.
Пинцет, молоток и щипцы (пассатижи).
Пруток диаметром около 8 мм из мягкого металла.
Оправка для запрессовки уплотнителей.
Устройство для съема сухарей.

При подготовке к замене «уставших» маслосъемных колпачков на ВАЗ 2114 могут возникнуть проблемы с наличием рассухаривателя, потому что он есть не у каждого водителя. Однако приобретя этот инструмент, автовладелец при ремонте ГБЦ всегда будет во всеоружии. Кроме этого, желательно иметь под рукой динамометрический ключ.

Последовательность основных переходов

Приступая к работе, следует выполнить несколько элементарных операций. Прежде всего нужно отключить аккумулятор, чтобы потом не заниматься выбором АКБ для своей машины. Установить ручной тормоз в верхнее положение. Дальнейшие действия выполняются в следующем порядке:

Открутить болт хомута, крепящего шланг вентиляции картера при помощи крестообразной отвертки, и снять его вместе с патрубком. Таким же образом снять остальные шланги.
Открутить гайки клапанной крышки и демонтировать ее.
Ключом «на 10» отвинтить гайки, крепящие массу на ГБЦ.
Выкрутив винт и две гайки, снять заглушку.
Отвернуть винты передней крышки ГРМ и снять ее.
Провернуть коленвал до момента совпадения меток, убрать заглушку на картере сцепления и проконтролировать совпадение меток.
Демонтировать шкив генератора, ослабить крепление ролика и снять ремень.

Процедура замены маслосъемных колпачков на автомашине ВАЗ 2114 продолжается подобным же образом на 4-м цилиндре. Далее коленвал нужно провернуть на 180 градусов, и повторить процесс на втором и третьем цилиндре. Автомобилистам, знакомым с установкой сальников клапанов на Lada 2110, знаком принцип работы, поэтому выполнение процесса для них не станет особой проблемой.

На автомобиле с 16-клапанным мотором нужно снимать два распредвала – это единственное отличие в технологии ремонта с ДВС на 8 клапанов. Устанавливая распределительный вал на место, гайки следует заворачивать динамометрическим ключом от середины к краю.

Меняем маслосъемные колпачки своими руками

Маслосъемные колпачки АвтоВАЗ

Прежде чем приступить непосредственно к процессу, стоит отметить, что есть некоторые факторы, которые указывают на то, что эти детали износились и их необходимо заменить. Также, для замены стоит приготовить соответствующий инструмент. Если автомобилист не уверен в своих силах или не знает конструкции двигателя, то преступать к работе не рекомендуется. Лучше всего обратиться в автосервис.

Признаки замены

Виден сизый дым? Готовься чинить МОТОР

Существуют факторы, которые прямо или косвенно указывают на то, что маслосъемные колпачки на ВАЗ-2112 необходимо заменить. Рассмотрим, все варианты:

Любой автомобилист, у себя или у другого коллеги, наблюдал такое понятие как сизый дым . Именно он сигнализирует о том, что пришло время сменить эту деталь.
Торможение двигателя происходит достаточно долго , даже в некоторых случаях рывками.
Масляное загрязнение свечей , также может сигнализировать о том, что колпачки подлежат замене.
У ВАЗ-2112 есть свойство, при изношенных маслосъемных колпачках потреблять большое количество масла .

Рассмотрев все признаки можно перейти непосредственно к процессу подготовки и замены детали.

Инструментарий

Для замены маслосъёмных колпачков понадобится следующий инструментарий:

Ключ на 12.
Магнитный пинцет или отвертку.
Специальный инструмент для сжатия клапанных пружин.
Инерционный съемник.
Ветошь.

Когда весь инструментарий, подготовленный можно перейти непосредственно к процессу замены.

Инструменты необходимые для замены маслосъемных колпачков

Процесс замены на 16-ти клапанном двигателе ВАЗ-2112

Конечно, лучше всего менять маслосъемные колпачки при снятой головке блоке цилиндров, но не каждому автовладельцу это под силу. Поэтому, рассмотрим поэтапные процесс замены без демонтажа ГБЦ. Стоит предупредить, что эта процедура не быстрая и может занять достаточно много времени, поэтому стоит планировать время заранее.

Итак, переходим непосредственно к самому процессу:

Демонтируем «клемму-минус» с АКБ.

Выставляем I поршень в В class=»aligncenter» width=»600″ height=»420″

Отключаем провода с катушек зажигания

Демонтируем катушки зажигания

Проводим демонтаж дросселя или приводного троса

Откручиваем и отводим в сторону трубку ГУР

Выкрутив винты крепления снимаем клапанную крышку

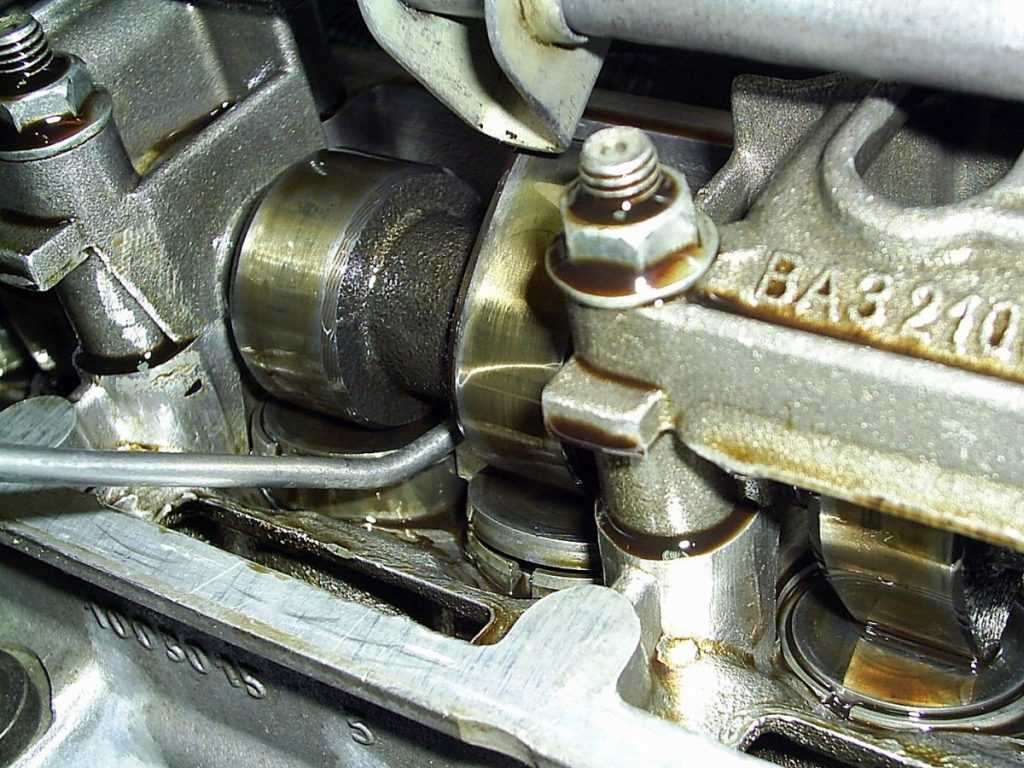

Откручиваем 13 винтов крепления коромысел и демонтируем их, затем проводим демонтаж распределительных валов

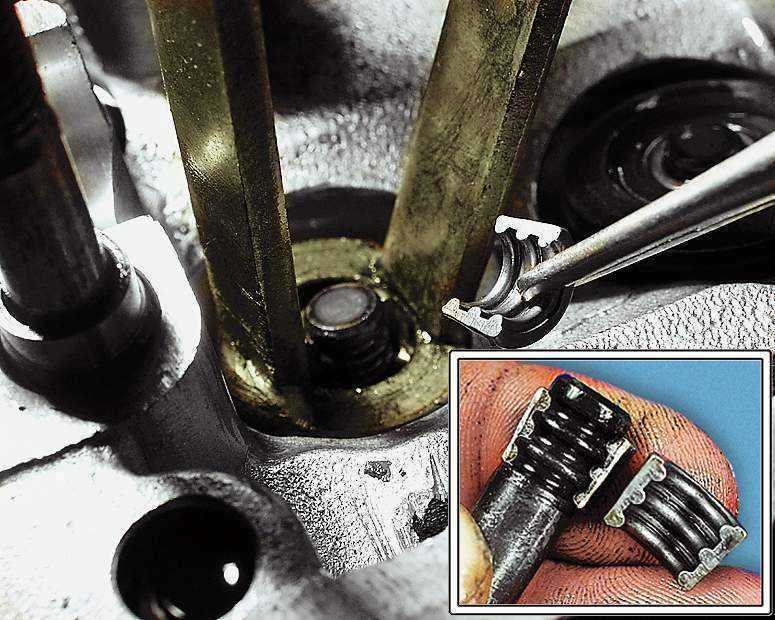

При помощи специального съемника сжимаем пружины и снимаем сухари

Проводим перепрессовку сальников клапанов

Теперь новые колпачки установлены, и признаки неисправности должны пропасть. Стоит отметить, что опытные автослесари проводят замену, в среднем, за 8-12 часов, в зависимости от состояния двигателя автомобиля. Ценовая политика колеблется от 3500 до 5000 рублей.

Выбор колпачков

К выбору маслосъемных колпачков ВАЗ 2112 стоит относиться достаточно серьезно, поскольку именно от них будет зависеть нормальное функционирование головки блока и основного силового агрегата.

2112-1007026 – оригинальный комплект маслосъемных колпачков производства АвтоВАЗ. Так, они идеально подходят на автомобиль, поскольку произведены непосредственно заводом-изготовителем. Цена комплекта – 200 руб.

Вид маслосъемных колпачков

Но, как показывает практика, автомеханики останавливают свой выбор на маслосъемных колпачках производства Goetze (24-30667-01/0) . Это происходит по тому, что их структура не только позволяет их легче устанавливать, но и они имеют повышенный ресурс, а также реже выходят со строя, чем даже оригинальные.

Сальники клапанов производства Goetze

Как организовать замену маслосъемных колпачков автомобиля ВАЗ 2110 8 клапанов в гаражных условиях?

Установить новые уплотнители клапанов вполне по силам даже рядовому автомобилисту. Если учесть, что демонтаж головки блока цилиндров не входит в технологический список, то ремонт и вовсе не представляет никаких сложностей.

При покупке запчастей важно обратить внимание на внутренний профиль уплотнителей. Довольно часто детали, не оснащенные армирующей втулкой, имеют в своей конструкции кольцевой выступ на посадочной плоскости. При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке».

Подготовительный этап

Прежде всего стоит отметить, что замена маслосъемных колпачков на ВАЗ 2110 с двигателем 8 клапанов по технологии одинакова как для карбюраторного ДВС, так и для инжекторного. Поэтому набор инструмента аналогичен в обоих случаях:

Набор гаечных и торцевых ключей.
Приспособление для отжима пружин клапана.
Оправка и съемник для сальников клапанов.
Оловянный пруток сечением 7-9 мм.
Пинцет, молоток, отвертки и плоскогубцы.

Перед началом работ желательно очистить керосином ГБЦ, после чего следует демонтировать воздушный фильтр, топливный насос и распределительное устройство зажигания. Далее шестигранником №5 отвернуть винт фиксации корпуса привода вспомогательных устройств. Обязательно нужно снять минусовую клемму с АКБ, а также зубчатый шкив с распредвала.

Этап подготовительного демонтажа

Отвернуть гайки крепления крышки ГБЦ и снять ее.
Открутить две гайки, крепящих провода «массы» и снять их со шпилек.
Отвернуть две гайки и болт задней крышки ГБЦ и снять ее с головки.
Поочередно отпустить четыре гайки крепления переднего корпуса подшипников распредвала и шесть заднего. Демонтировать оба корпуса.
Шпонку из паза распредвала следует сразу извлечь, чтобы не потерять.
Демонтировать распредвал и снять с него сальники.

Демонтаж старого уплотнителя

Данный этап замены деформированных маслосъемных колпачков ВАЗ 2110 8 клапанов включает установку поршня, где производится работа, в положение ВМТ. Дальнейшие действия выполняются по следующей схеме:

Вывернуть соответствующую свечу зажигания, а в отверстие вставить оловянный пруток, чтобы предотвратить проваливание клапана.
Применяя специальное приспособление, сжать пружину клапана.
Вынуть пинцетом два сухаря и удалить приспособление.
Установить цангу для демонтажа колпачков и ударить молотком по втулке приспособления. Это позволит спрессовать уплотнитель с втулки.
Вынуть сальник из цанги. При отсутствии цанги можно воспользоваться пассатижами. Проворачивать уплотнитель нельзя, это приведет к повреждению направляющей втулки клапана.

Монтаж нового уплотнителя

Опустить колпачок в масло и установить его в оправку.
Аккуратно запрессовать сальник в нижнюю тарелку до упора.
Установить пружину на уплотнитель. Аналогичные действия провести с остальными деталями.
Установить сухари и ударить по торцам клапана молотком через стержень из металла. Так сухари станут на штатное место.
Смазать маслом кулачки и шейки распредвала, таким же образом обработать опорные плоскости под шейки.
Установить вал в опоры так, чтобы кулачки I-го цилиндра были направлены в сторону от толкателей.
Зону крайних опор вала обработать герметиком.
Установить корпуса подшипников распредвала, после чего надеть на шпильки шайбы и навернуть гайки. Закручивать их нужно в два этапа – сперва до касания корпусов подшипников. Затем проконтролировать, зашли ли направляющие втулки в соответствующие отверстия корпусов подшипников. Только после этого окончательно затянуть гайки по очередности.

Завершающий этап

Завершается замена маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов установкой сальников распредвала. Обязательно следует проверить зазоры в приводном узле клапанов. В финале процесса все шланги и провода устанавливаются в обратном порядке.

Если есть подозрение, что машина проездила на неисправных уплотнителях довольно продолжительное время, то мастера рекомендуют сделать ремонт с демонтажем головки цилиндров. Это позволит выполнить полноценный ремонт с тщательной очисткой от нагара компонентов двигателя.

Источник

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.
