Как снять суппорт ВАЗ 2108, 2109, 21099
Суппорт (тормозной механизм переднего колеса) придется снимать при замене его тормозного цилиндра, замене поврежденных деталей, замене подшипника ступицы переднего колеса, покраске. Рассмотрим два способа снять суппорт: «быстрый» и «медленный».
— Вывешиваем и снимаем переднее колесо автомобиля
— Очищаем от загрязнения тормозной механизм переднего колеса
Снимаем суппорт (тормозной механизм переднего колеса) ВАЗ 2108, 2109, 21099
«Быстрый» способ снятия суппорта
В случае если планируется отсоединение тормозного шланга от суппорта, перед снятием рожковым ключом на «14» (в некоторых случаях на «15») ослабляем затяжку наконечника шланга на тормозном цилиндре. Подставляем под суппорт емкость для сбора тормозной жидкости.
— Торцовым ключом на «17» отворачиваем два болта крепления суппорта к поворотному кулаку
Отворачиваем два болта крепления суппорта к поворотному кулаку К нижнему болту лучше доступ снизу, к верхнему сверху.
Суппорт ВАЗ 2108, 2109, 21099 снят
«Медленный» способ снятия суппорта
— Отсоединяем плавающую скобу суппорта
Отверткой отгибаем края стопорных пластин болтов направляющих пальцев. Придерживая рожковым ключом на «17» направляющий палец, ключом на «13» отворачиваем нижний болт. Поднимаем вверх плавающую скобу поддев ее отверткой. Извлекаем тормозные колодки. Опускаем скобу. Аналогично нижнему, отворачиваем верхний болт и снимаем скобу вместе с тормозным цилиндром. Извлекаем направляющие пальцы из отверстий в неподвижной скобе.
Отворачиваем болты крепления направляющих пальцев
— Отсоединяем тормозной шланг
Тормозной шланг придется отсоединять при полном снятии суппорта. В другом случае, например, замены подшипника ступицы, тормозной шланг не отсоединяется, а снятый суппорт отводится в сторону и подвешивается на проволоке. Наконечник шланга отворачивается рожковым ключом на «14». Можно придерживать ключом наконечник, а вращать тормозной цилиндр до полного выворачивания из него наконечника шланга. Под ним имеется медное уплотнительное кольцо. Тормозной шланг перегибаем и фиксируем проволокой, что бы не вытекла тормозная жидкость.
— Отсоединяем неподвижную скобу суппорта
Торцовым ключом на «17» отворачиваем два болта крепления неподвижной скобы к поворотному кулаку. Снимаем неподвижную скобу.
Отворачиваем два болта крепления неподвижной направляющей колодок суппорта к поворотному кулаку
— Отсоединяем тормозной (колесный) цилиндр
Без необходимости тормозной цилиндр лучше не снимать. Зажимаем плавающую скобу суппорта в тиски и гранником на «10» отворачиваем два винта крепления тормозного цилиндра и отделяем его от скобы.
Все, суппорт ВАЗ 2108, 2109, 21099 полностью снят и разобран.
Собираем и устанавливаем суппорт в обратном порядке. Моменты затяжки болтов крепления неподвижной скобы – 29-36 Н.м, болтов направляющих пальцев – 31-38 Н.м, винтов крепления тормозного цилиндра – 115-150 Н.м.
Если отсоединялся при снятии суппорта тормозной шланг, то после сборки и установки необходимо удалить воздух из тормозной системы («прокачать» тормоза).
Примечания и дополнения

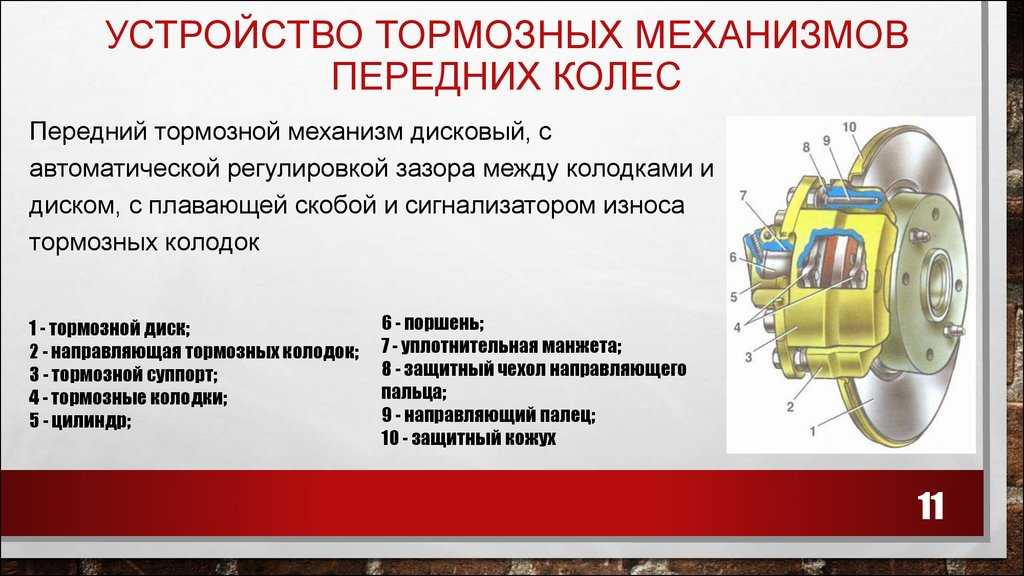

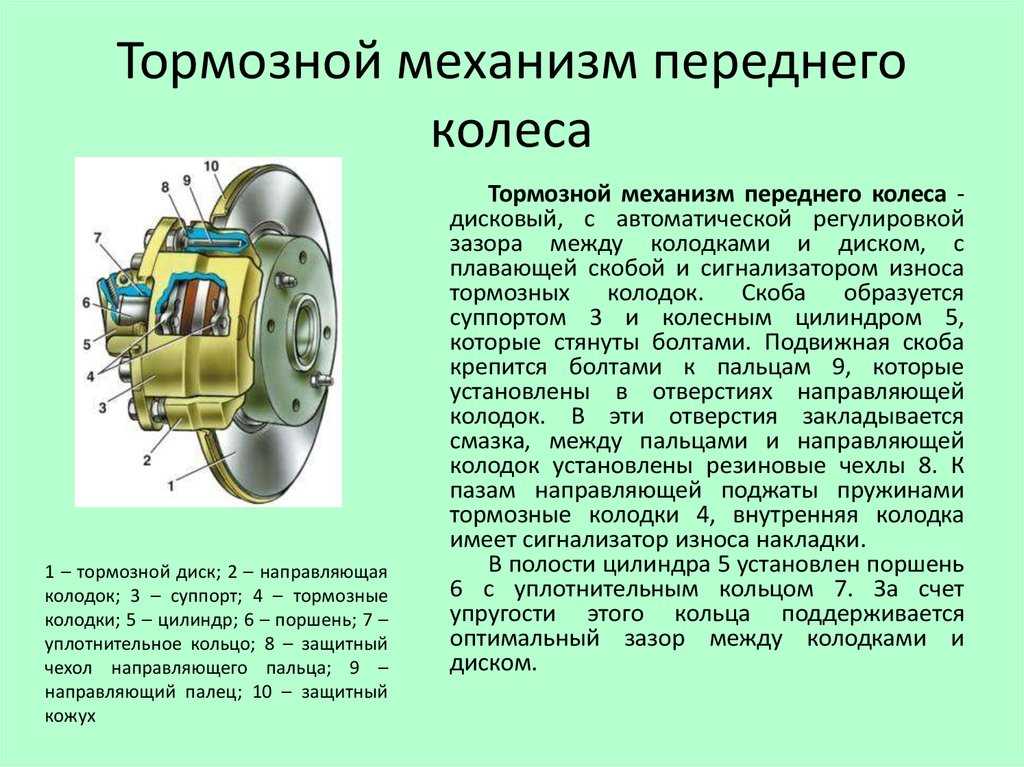

— Тормозной механизм переднего колеса (суппорт) на автомобилях ВАЗ 2108, 2109, 21099 состоит из неподвижной скобы (направляющей тормозных колодок), прикрепленной на поворотном кулаке двумя болтами под ключ на «17» и плавающей скобы, состоящей из скрепленных между собой двумя винтами под гранник на «10» тормозного цилиндра и собственно суппорта. Тормозной цилиндр крепится двумя болтами под ключ на «13» к направляющим пальцам (ключ на «17»), установленным в неподвижной скобе. К тормозному цилиндру подведен тормозной шланг.
TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте
Как узнать, что надо менять тормозные диски?
Во время замены тормозных колодок нужно внимательно осмотреть поверхность тормозного диска на наличие повреждений и трещин. Следует визуально и если требуется приборным методом измерить толщину тормозного диска, которая должна быть не меньше 50 % от номинала. Выход износа тормозного диска за допустимые параметры является показанием к их замене.
Чтобы узнать, нужно ли менять тормозные диски, следует обратить внимание на лишние вибрации на рулевом колесе и педали тормоза. Если при торможении возникает какая-либо вибрация, проведите эксперимент – отпустите педаль тормоза, если вибрация уйдет, меняйте тормозные диски. Есть некая альтернатива замене дисков (в определенных случаях) – протачивание тормозных дисков
Есть некая альтернатива замене дисков (в определенных случаях) – протачивание тормозных дисков.
Клинит суппорт на Шевроле-ниве
В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.
Особенности устройства тормозов Нива Шевролет. Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис….
В противном случае замените клапан. Эту операцию можно выполнить следующим образом: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.
Обслужив ание механизма Периодически любая тормозная система может давать неисправность. От неисправности не защищен ни один автомобиль, а особенно в том случае, если его не всегда правильно эксплуатируют.
Очень частая процедура в обслуживании, с которой вам придется сталкиваться, — это прокачка.
С помощью последней вы можете избавиться от пузырьков воздуха в тормозной жидкости, которые мешают нормально тормозить, а то и вовсе могут привести к отказу системы.
Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок около 1,5 мм, замените колодки.
Для проверки степени износа тормозных колодок заднего тормозного механизма выньте резиновую заглушку из отверстия в тормозном щите и 5.
Заменяйте колодки в следующих случаях: Проверку регулятора давления проводите с помощником снизу автомобиля, установленного на подъемнике или смотровой канаве.
Попросите помощника нажать на педаль тормоза. При нажатии на педаль с усилием 70—80 кгс поршень должен выдвинуться из корпуса, закручивая торсионный рычаг.
Для регулировки вывесите заднюю ось автомобиля. Ослабьте контргайку 1 регулировочного болта 2.
Заворачивая регулировочный болт ключом 1, добейтесь легкого соприкосновения болта с рычагом 2 поршня. Заверните регулировочный болт еще на один оборот и затяните контргайку. При правильной регулировке привода регулятора давления задних тормозов задние колеса должны блокироваться при резком торможении несколько позже, чем передние.
Установите линейку рядом с педалью торцом на пол, сориентировав ее по середине площадки педали. Отметьте на линейке или запомните положение педали. На автомобиле установлен вакуумный усилитель, расположенный между толкателем педали и главным тормозным цилиндром. Он крепится двумя шпильками к кронштейну педалей. Усилитель — неразборный, при выходе из строя его заменяют.
При исправном усилителе после пуска двигателя педаль должна уйти вперед.
Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из ресивера.
Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В верхней части главного тормозного цилиндра Шевроле Нива установлен бачок, из которого в цилиндр поступает тормозная жидкость.
На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Механизмы тормоза передних колес — дисковые, с трехпоршневым плавающим суппортом.
Между блоком цилиндров и суппортом располагаются колодки: Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку.
От отворачивания болты фиксируются краями защитного кожуха их отгибают на грани болтов после затяжки. Тормозные диски — чугунные.
Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца по одному на каждый поршень , установленных на поршнях с осевым зазором 1,,65 мм.
Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней. По мере износа колодок поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном. В этом случае необходимо заменить цилиндр и тормозную жидкость.
Номинальный внутренний диаметр барабана — мм. Допускается проточка рабочей поверхности барабанов при износе.
Наибольший допустимый диаметр при износе или после проточки — мм. Регулятор давления служит для снижения тормозного усилия на задней оси, что предотвращает занос автомобиля при торможении.
Демонтаж узла
Для проведения ремонтных работ на тормозной системе автомобиля ВАЗ 2107 потребуются запасные части: суппорт в сборе или комплект цилиндров. Из инструмента потребуется: набор ключей, отвертки, пассатижи и молоток. Работы желательно организовать в гаражном боксе, для подсветки рабочего места используется переносная лампа. Ремонт тормозной системы выполняется в следующем порядке:
- Передняя часть машины приподнимается домкратом и устанавливает на подпорку, колеса снимаются.
- Производится тщательный осмотр суппорта и его очистка от загрязнений, ключом на «17» выкручиваем болт крепления тормозного шланга и сливаем жидкость в заранее приготовленную емкость.
- Аккуратно разводим в стороны тормозные колодки при помощи отвертки, при этом усилие прилагается к металлическим деталям основания. Выколоткой подходящего размера выбиваются направляющие и вытаскиваются колодки.
- Выворачиваем болты крепления корпуса к кулаку, тем самым высвобождая механизм, и снимаем его с тормозного диска.
Замена неисправных цилиндров, установленных в пазах суппорта, осуществляется путем его выбивания. Ремонт желательно производить в тисках, предварительно обработав пазы специальной проникающей жидкость. Установка новых цилиндров обычно не вызывает особых сложностей, они вставляются в корпус и досылаются до упора при посредстве молотка и выколотки из мягкого металла.
Замена передних тормозных колодок Ваз 2109
Перед началом работ по замене тормозных колодок на Ваз 2109 затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля и снимите колеса
Через отверстие в корпусе тормозной скобы Ваз 2109 визуально проверьте состояние колодок и выньте из кронштейна резиновый уплотнитель вместе со шлангом
>
Отогните отверткой усик стопорной шайбы верхнего болта крепления направляющего пальца и отверните верхний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник
Поверните корпус скобы вниз вокруг оси нижнего пальца и снимите тормозные колодки
Установите новые тормозные колодки. Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок. Поверните корпус скобы и заверните верхний болт крепления направляющего пальца моментом 31-38 Н·м (3,1- 3,8 кгс·м), придерживая при этом его ключом за шестигранник
Загните отверткой усик стопорной шайбы. Установите колесо и опустите автомобиль на землю. Затем нажмите несколько раз на педаль тормоза для установки тормозных поршней в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы. На этом замена передних тормозных накладок Ваз 2109 завершена.
Виды тормозных суппортов
Существует 4 основных признака, по которым данные устройства классифицируются:
- местоположение (суппорт тормозной передний и суппорт тормозной задний);
- наличие или отсутствие механизма ручника;
- конструкция устройства (фиксированный механизм либо механизм с плавающей скобой);
- число поршней: 1, 2, 4, 6 или 8 (шести- и восьмипоршневые устройства обычно ставят на дорогие спорткары).
Последние два признака стоит разобрать подробнее, чтобы выявить по ним особенности механизмов.
Принцип работы суппорта напрямую связан с его конструктивными особенностями. Так, в фиксированном устройстве поршни размещены с двух сторон тормозного диска, они воздействуют на все колодки одновременно. Фиксированный механизм, как понятно из названия, является неподвижным узлом, в котором вся работа выполняется поршнями.

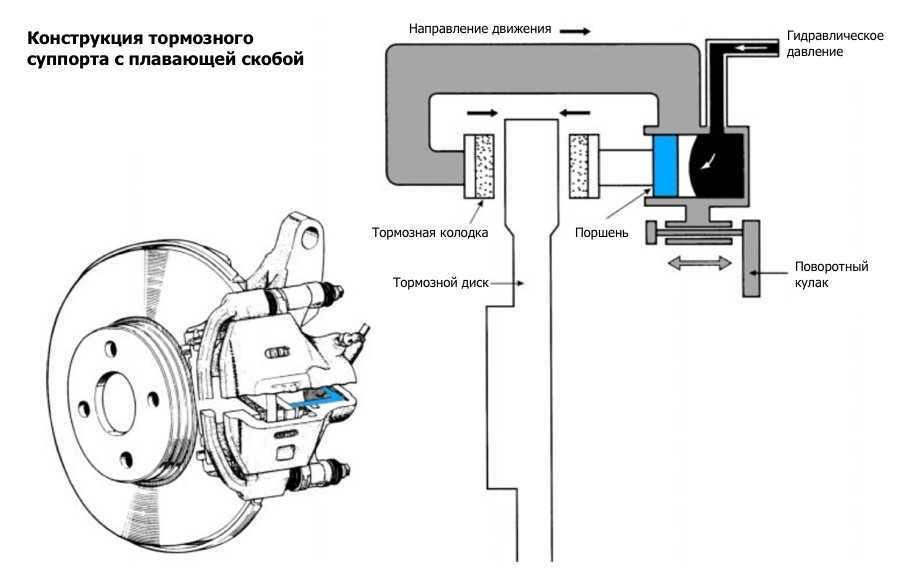

Схема суппорта с плавающей скобой принципиально иная. Элементы узла данного типа подвижны, а поршни имеются только с внутренней стороны диска. При нажатии на педаль тормоза происходит прижимание колодки поршнем к внутренней поверхности диска и одновременный сдвиг механизма к скобе, которая в свою очередь прижимает колодку с внешней стороны. Для согласованной работы обеих колодок необходимо держать направляющие в отличном состоянии.

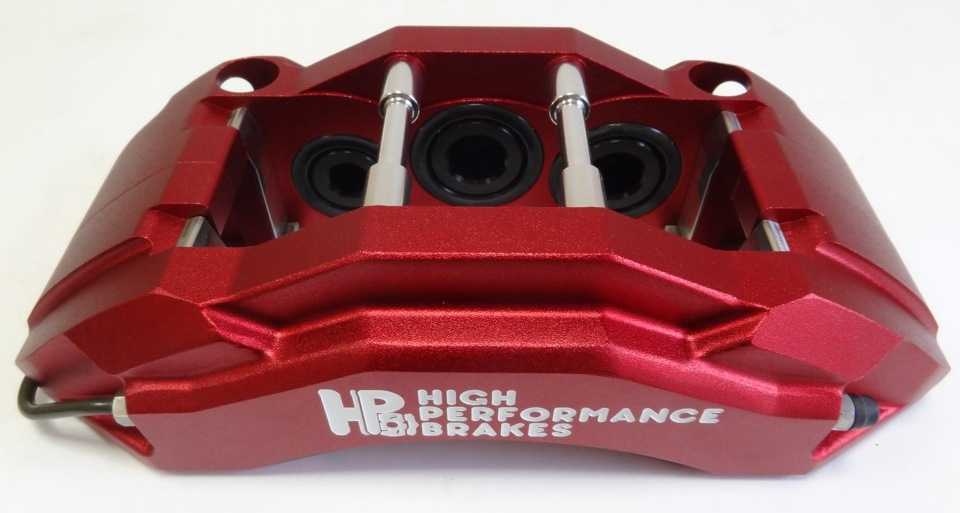

1. Фиксированный механизм.
Данный тип отличается от устройств с плавающей скобой как минимум вдвое большим количеством поршней, которые расположены по обе стороны тормозного диска. Поэтому для торможения необходимо наличие хотя бы двух поршней.
Для большей надежности суппорты фиксированного типа оснащаются не менее чем четырьмя поршнями. В этом случае при выходе из строя одного из поршней оставшаяся пара выполнит свою функцию — надавит на колодки и затормозит колесо.
Фиксированные механизмы стоят дороже устройств с подвижной скобой — в этом заключается единственный минус данного типа суппортов. Из достоинств стоит отметить следующие:
- За счет жесткого крепления устройства к ступице или поворотному кулаку отсутствуют колебания и стуки крепления суппорта, а значит, он дольше служит и не подвергается разрушению. К тому же такой механизм меньше подвержен коррозии.
- Колодки крепятся более надежно по сравнению с вариантом с подвижной скобой.
Фиксированные механизмы с большим количеством поршней обладают большей эффективностью торможения
Это особенно важно для современных и спортивных автомобилей со значительными максимальными скоростями либо увеличенной массой. Спорткары помимо этого зачастую комплектуются тормозными дисками больших диаметров
Необходимость в такой комплектации объясняется несколькими причинами.
Во-первых, с ростом скоростей и масс увеличивается и теплоотдача. Колодки и диски в процессе трения нагреваются, что в целом негативно сказывается на тормозной системе. Повышенная температура элементов тормозов — одно из главных препятствий, мешающих нормальной работе системы.
Большая рабочая площадь колодок, а следовательно большое количество поршней и увеличенные размеры суппорта, способствует лучшей теплоотдаче по сравнению с меньшими по площади колодками, изготовленными из такого же материала. По той же причине и роторы делают увеличенными.
Во-вторых, тормозной суппорт с четырьмя поршнями (двумя парами расположенных друг напротив друга поршней) можно настроить таким образом, что передняя пара будет срабатывать немного раньше задней. Это обеспечит лучший контроль за дорожной ситуацией и улучшит модуляцию, что особенно показательно, например, на мокром асфальте. Также подобная настройка важна в спортивных гонках или в каких-то экстремальных условиях (например, торможение или резкий поворот на гравийном покрытии). Постепенное увеличение усилия при торможении даст большую стабилизацию, хотя многое зависит от конкретных параметров настройки.
Наконец, третья причина достаточно банальна: чем больше поршней, тем больше суммарного усилия они оказывают. Известно, что крупная тормозная колодка имеет больше фрикционного материала, который необходимо прижимать всей площадью, чтобы обеспечить эффективное торможение. Много поршней могут затормозить автомобиль быстрее при достаточном сцеплении шин с дорогой в момент торможения.
Можно ли отремонтировать тормозной суппорт?
Да, можно, причем за вполне подъемные деньги. Не ведитесь на предложение заплатить N-ную сумму за новый. Многие профильные СТО знают свое дело и помогут вам. Главной сложностью ремонта является отсутствие или дефицит родных запчастей или проблемы с выбором аналогов. Опыт показывает, что практически для любого суппорта ищутся и находятся качественные «неоригиналы» манжетов или поршней. Возможно, извлечь окислившиеся поршни из своих колодцев сложно без специальных инструментов. Но для квалифицированного сервисмена на СТО с отличной оснасткой эта операция вполне доступна. Те же задиры в колодцах, вопреки устоявшейся точке зрения, вполне ремонтопригодны.
Особое внимание обращайте на целостность корпуса суппорта. Беда, если при установке/замене узла криворукий сервисер повредит корпус. Восстанавливать его не стоит
Восстанавливать его не стоит.

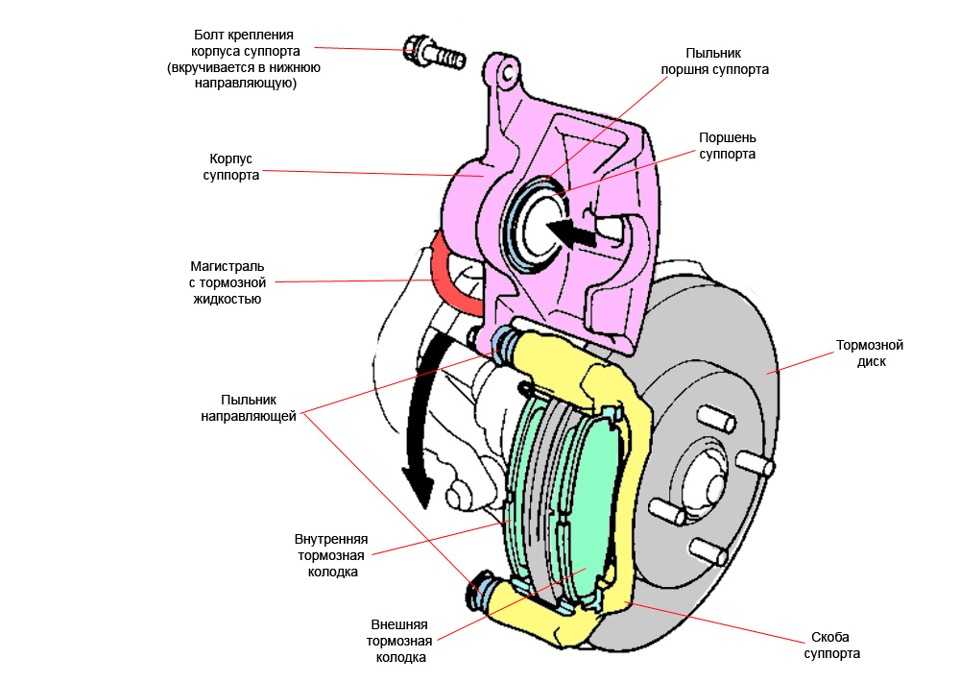

Тормозной суппорт: каков же принцип его работы?
Схема суппорта не сложная и одинакова в большинстве представителей модельного ряда. Нажатие на тормоз способствует появлению давления в области тормозной магистрали. Это давление способствует сдвижению поршней суппортов, которые и подталкивают колодки к закрепленному на колесе тормозному диску, одновременно прижимая их с 2 сторон.
Возникающее из-за этого трение и является эффектом торможения авто. Устройство суппорта нельзя назвать сложным. По факту он состоит из поршней, подключенных к гидравлической системе, к ним крепятся тормозные колодки.
Количество тормозных колодок, способ крепления к ступице могут быть различными, зависит от конкретной модели автомобиля. Самая распространенная и привычная схема – две колодки на одно колесо, двухточечное крепление к ступице.
Ремонт ВАЗ 1111 (Ока) : Задний тормозной механизм
- Руководства по ремонту
- Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
- Задний тормозной механизм
Вам потребуются |
|
Перед началом работы
Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).
Снимите заднее колесо.
Внутренний диаметр тормозного барабана, мм:номинальный 180предельно допустимый 181,5
Обязательно замените барабан, если его внутренний диаметр достиг предельно допустимого размера.
Предупреждение
Дефектный тормозной барабан уменьшает долговечность тормозных колодок, приводит к неэффективному и неравномерному торможению.
ПОРЯДОК ВЫПОЛНЕНИЯ |
Скачать информацию со страницы
↓ Комментарии ↓1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения 2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя 3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра 4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения 5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги 7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз 8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения 9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель 10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов 11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес 12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля automend.ru |

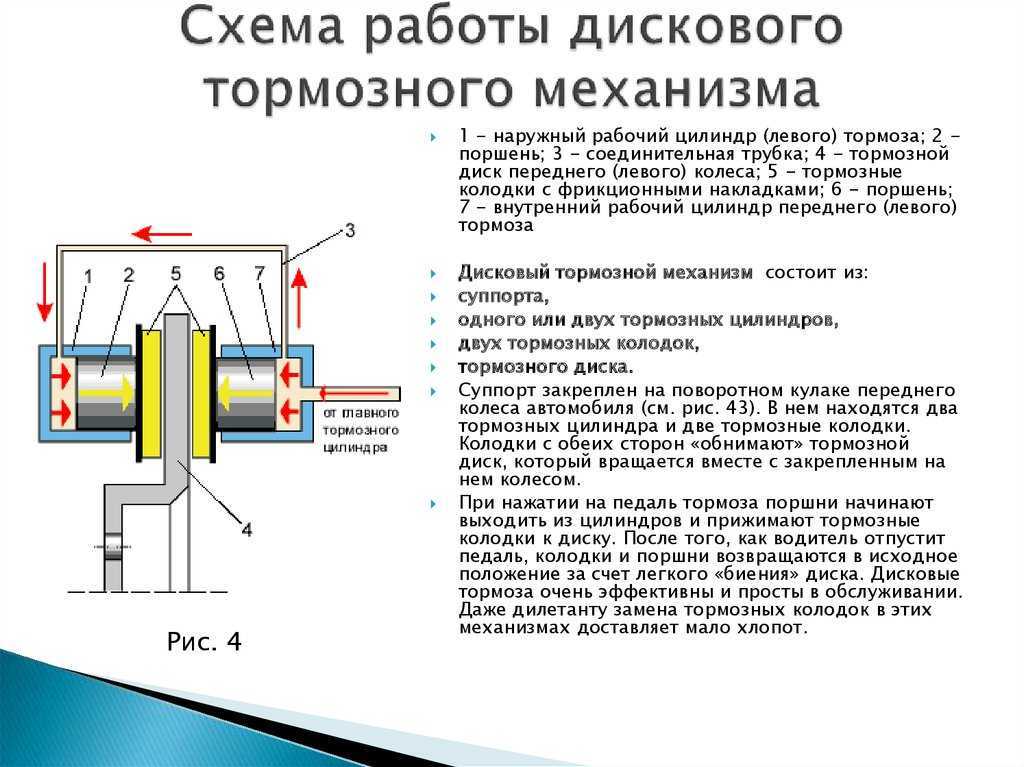

Суппорт фиксированной конструкции
Суппорта такого типа хронологически появились раньше, чем его современная альтернатива. Он состоит из корпуса, изготовленного из металла, и расположенных симметрично с 2 сторон от тормозного диска цилиндров. Его корпус закреплен на задней подвеске или на кулаке передней очень жестко.
Во время нажатия на тормоз колодки прижимаются к диску с двух сторон одновременно. Когда колодки разведены, они удерживаются на своих местах пружинами особой формы. Для того чтобы обеспечить одновременное срабатывание поршней тормозная жидкость подается одновременно по разветвленной системе трубок во все цилиндры.
Так как в таком механизме используется сразу несколько цилиндров, то фиксированные тормоза считаются очень эффективными. Их по сей день ставят на машины, обладающие большим весом и/или спортивные автомобили.
Обслуживание тормозных дисков и колодок
Тормозные диски, как и колодки, изнашиваются по следующим причинам:
- Особенности вождения.
- Качество дорог.
- Интенсивность и время эксплуатации.
- Изначальное невысокое качество изделий.
О необходимости заменить диск свидетельствует повреждение детали, увеличение тормозного пути, снижение уровня тормозной жидкости, биение диска при торможении.
Истирание колодок можно заметить при осмотре тормозных узлов (толщина 2-3 мм), при наличии скрипа и в случае оповещения на приборной панели, если изделие оснащено датчиками.
Как правило, передние колодки при более высокой нагрузке изнашиваются сильнее задних. Замену деталей следует производить одновременно на колесных парах.
