Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.

Первый способ

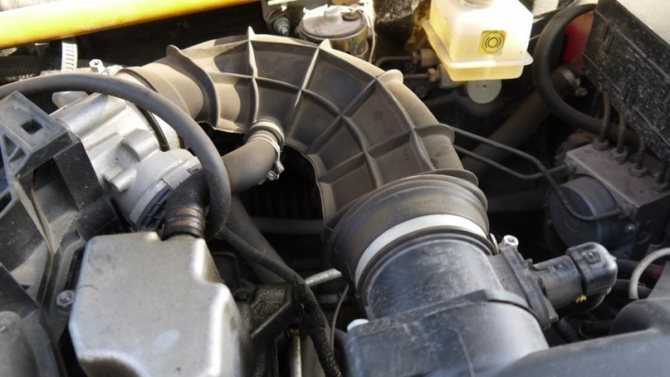

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.

Это интересно: Как заменить «штаны» на автомобиле ВАЗ 2106 своими силами?

На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.


Сжатая гофра в следствии вакуума

Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.

Второй способ

Для диагностики данным способом понадобиться насос или компрессор.

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.

На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.

Третий способ

Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.

Многие заметят, что проверка подсоса воздуха дымогенератором делается на СТО и далеко не у каждого, такой прибор есть в гараже. Но кто мешает сделать дымогенератор самостоятельно своими ручками, ведь в действительности, тут нет ничего сложного.

Подготовьте:

Автомобильный компрессор на 12В или обычный насос.
Пищевой контейнер объемом не менее литра

Обратите внимание, контейнер должен быть с плотной крышкой, желательно силиконовой.
Два соска бескамерки. В одном должен быть золотник, через который будет подаваться давление от компрессора, во втором — золотник выкрутите, так как через него будет подаваться задымленный воздух в систему.
2-3 сигареты.

Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки. Для уплотнения можно использовать герметик.

Подсоедините шланг к соску без золотника. Шланг можно взять от обратки клапана продувки абсорбера.

Дальнейший порядок действий:

  1. Отсоедините патрубок с расходометром от воздушного фильтра и перекройте его любым возможным способом.
  2. Отсоедините шланг вентиляции картерных газов и заткните его. Вместо него подсоедините шланг, идущий от контейнера.
  3. Подкуренную сигарету фильтром вставляем в сосок без золотника и плотно закрываем крышку.
  4. Подсоедините компрессор к первому соску и включите его.

Нагнетаемый воздух создаст давление, белей дым от сигареты начнет распространятся по системе и там, где есть подсос он начнет выходить.

Друга вариация дымогенератора.

Check Engine

Частенько приличный подсос воздуха через стыки впускного трубопровода вызывает даже появление индикации Check Engine. Соответствующий код ошибки возвестит о чрезмерном обеднении топливовоздушной смеси. Другими виновниками такой неприятности становятся изношенные прокладки на стыке трубопровода и головки блока цилиндров.

Частенько приличный подсос воздуха через стыки впускного трубопровода вызывает даже появление индикации Check Engine. Соответствующий код ошибки возвестит о чрезмерном обеднении топливовоздушной смеси. Другими виновниками такой неприятности становятся изношенные прокладки на стыке трубопровода и головки блока цилиндров.

Конструктив

Металлические впускные коллекторы отливают как единый узел или делают составными. В последнем случае соединения уплотняют герметиком или ставят прокладки. Соответственно, их всегда можно обновить, располовинив составной коллектор.

Пластиковые коллекторы всегда составные. Технологии производства не позволяют изготавливать подобные узлы монолитными. В большинстве случаев такие коллекторы фактически неразборные: стыки соединений пропаяны. Хотя все еще встречаются более продуманные конструкции с возможностью безболезненного разделения на части и замены резиновых прокладок.

План действий

Как правило, более капризны стыки пластиковых элементов. Если коллектор разборный, то его герметичность легко восстановить. Правда, в большинстве случаев узел приходится снимать с мотора. А в случае «монолитного» коллектора придется подумать насчет способов его герметизации.

Самый надежный вариант — пластиковая сварка. Это технология, по которой, к примеру, ремонтируют трещины и разрывы бамперов. Однако такой вариант может оказаться дорогим удовольствием, если речь идет о больших зонах восстановления. В этом случае иногда дешевле купить новый или б/у коллектор. Если же делать это своими силами, то придется потратиться на дорогостоящее оборудование: специальный строительный фен и дремель (прямошлифовальная или бормашина).

Вариант попроще — вооружиться паяльником и напаять на стык шов из пластика. Для этого подойдут, к примеру, отрезки из пластикового мерного ведерка для жидкостей. Здесь по большому счету нужно только терпение.

Быстрее и проще всего замазать стыки герметиком. Правда, этот способ наименее предпочтителен для наддувных моторов. У них давление воздуха на впуске в некоторых режимах работы существенно выше, чем у атмосферных двигателей. Поэтому любые герметики могут дать слабину, и для наддувного двигателя больше подойдет именно пайка.

Как снять ресивер на Приоре

Инструменты, которые могут пригодиться: — головка на 10; — ключ на 13; — отвертка.

Для снятия впускного коллектора потребуется:

  1. В связи с тем, что в следующих шагах инструкции будут происходить манипуляции с электропроводкой, необходимо снять минусовую клемму аккумуляторной батареи.
  2. Следующим шагом будет снятие пластикового экрана (крышки) с корпуса двигателя. Это делается для того, чтобы он не мешал вам при проведении работ.
  3. После чего, необходимо снять питание с четырех катушек зажигания и демонтировать их. Для этого выдернете контактные фишки. Возьмите головку на 10 (либо ключ того же размера) и открутите по одному крепящему болту на каждой катушке. Просто вытягивайте катушки по направлению вверх, прилагая необходимые усилия. Теперь их можно извлечь. Сами свечи зажигания вынимать не требуется, они снятию не помешают. С другой стороны, целесообразно воспользоваться ситуацией и проверить их состояние (зазор и качество искры).
  4. Нашей следующей задачей является демонтаж дроссельного узла. Без его снятия ресивер не извлечь. Чтобы снять дроссель и избежать вытекания лишнего тосола из патрубков системы охлаждения, нужно предварительно подготовиться (раскрутить крышку расширительного бачка с охлаждающей жидкостью). Для снятия дросселя необходимо отсоединить все присоединенные к нему патрубки, в том числе отвечающие за подачу воздуха (гофру) и охлаждение. Для того чтобы снять сам узел, необходимо ключом или головкой на 13 раскрутить две гайки крепления. Теперь узел вместе с уплотнительной накладкой можно извлечь, а заодно осмотреть и при необходимости почистить.
  5. На данном этапе, найдите и снимите шланг вентиляции картерных газов. Для этого ослабьте затянутый хомут при помощи плоской отвертки потяните его на себя.
  6. Следующим шагом будет демонтаж конструкции щупа для проверки уровня масла. Он крепится на одном винте, который и следует открутить.
  7. Теперь самое главное – снять ресивер приора 16 клапанов. Сделать это не так сложно как кажется. Первым делом нам понадобится открутить гайки с трех соединительных болтов на стыке блока и коллектора. Удобнее всего работать из ремонтной ямы либо используя подъемник, предварительно демонтировав защиту днища автомобиля. После чего, вам останется отвернуть две дополнительные гайки.
  8. Самое время переместиться в подкапотное пространство и раскрутить два специальных крепежных болта которые находятся справа и слева корпуса ресивера.

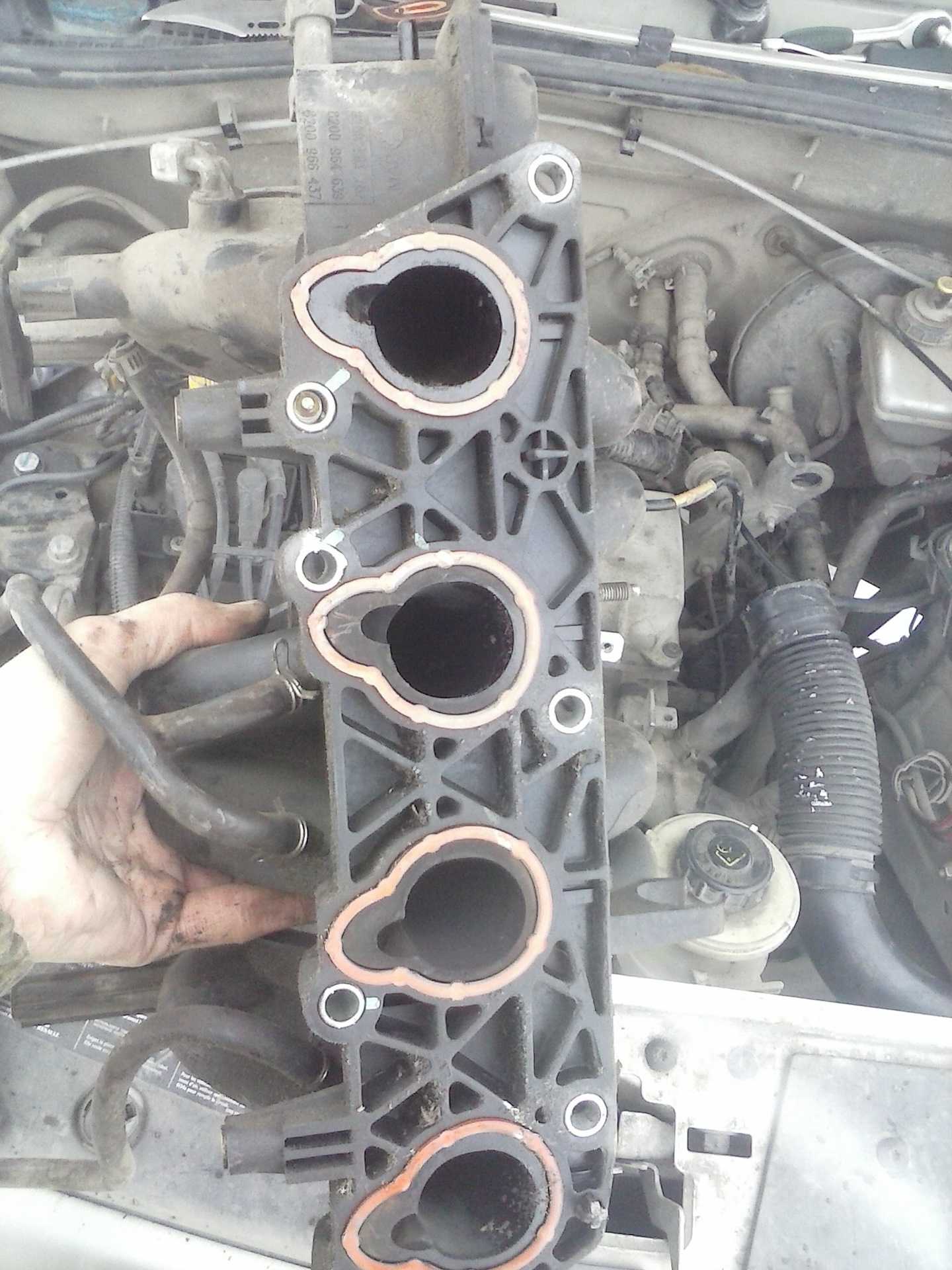

  9. После чего ресивер можно аккуратно снимать.
  10. В зависимости от вида и комплектации узлов в вашем двигателе, может понадобиться раскрутить, повернуть или снять какой-либо узел, который препятствует извлечению ресивера (например, гидроусилитель руля или генератор).

4.1.5. Снятие и установка впускного трубопровода

Не следует забывать, что
бензин является в высшей мере огнеопасной жидкостью, – при работе с компонентами
системы питания соблюдайте все принятые меры пожарной безопасности. Не
курите и не приближайтесь к месту проведения работ с открытым огнем или
незащищенной абажуром переноской. Не производите обслуживание системы
в помещении, оборудованном работающими на природном газе и оснащенными
контрольным факелом отопительными приборами (такими как водогреи и сушилки
для одежды). Не забывайте, что бензин относится к числу канцерогенных
веществ, способствующих развитию рака, – старайтесь не допускать попадания
топлива на открытые участки тела – пользуйтесь защитными резиновыми перчатками,
при случайном непредвиденным контакте тщательно промывайте руки теплой
водой с мылом. Без промедления собирайте пролитое топливо и не складывайте
пропитанную ГСМ ветошь вблизи источников открытого огня. Помните, что
система питания оборудованных впрыском топлива моделей постоянно находится
под давлением. Прежде чем приступать к отсоединению топливных линий, сбросьте
остаточное давление в системе (подробнее см. Главу Системы питания и выпуска). При обслуживании
компонентов системы питания надевайте защитные очки. Постоянно держите
под рукой огнетушитель класса В!

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!

2. Опорожните систему охлаждения (см. Главу Текущее обслуживание).
3. Снимите воздухоочиститель с воздухозаборником (см. Главу Системы питания и выпуска).

4. Четко промаркировав, отсоедините
все мешающие демонтажу впускного трубопровода электропроводку
и вакуумные линии (см. сопроводительную иллюстрацию).

5. Отсоедините трос акселератора от рычага привода дроссельной заслонки
(см. Главу Системы питания и выпуска).
6. Снимите с корпуса дросселя шланги охладительного тракта.
7. Сбросьте давление в системе питания и отсоедините от топливной
магистрали линии подачи и возврата топлива (см. Главу Системы питания и выпуска).

8. Работая снизу под двигательным
отсеком, снимите поддерживающую впускной трубопровод монтажную
скобу (см. сопроводительную иллюстрацию).

9. Отсоедините от впускного
трубопровода перепускной шланг системы охлаждения (см. сопроводительную
иллюстрацию).

10. Выверните крепежные болты (см. сопроводительную иллюстрацию)
и снимите впускной трубопровод с двигателя.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Протрите растворителем гайки крепления впускного
трубопровода, затем тщательно просушите их (по возможности с применением
сжатого воздуха).
2. Оцените плоскостность сопрягаемой поверхности трубопровода при
помощи специального измерителя (поставленной на ребро стальной линейки)
и щупа лезвийного типа.
3. Осмотрите трубопровод на наличие трещин и признаков деформации.
Дефектный трубопровод подлежит проточке, либо замене.
4. Проверьте состояние крепежа (болтов/шпилек) трубопровода. Дефектные
элементы замените.
5. Соскоблите с сопрягаемых поверхностей головки и впускного трубопровода
следы материала старой прокладки, затем протрите поверхности смоченной
в ацетоне ветошью.

6. Подобрав новую уплотнительную
прокладку, установите трубопровод на свое штатное место и
закрепите его, затянув от руки все гайки. Действуя в указанном
порядке (см. сопроводительную иллюстрацию), затяните крепеж
с требуемым усилием (см. Спецификации).

7. Дальнейшая установка производится в порядке, обратном порядку демонтажа.
В заключение не забудьте заправить систему охлаждения (см. Главу Текущее обслуживание).

Устройство

Хотя со стороны впускной коллектор кажется лишь трубопроводом специфической формы, на деле над его геометрией работает целая команда инженеров, рассчитывая сечение, длину и объем.

Плюс к этому в его состав входят:

  • Дроссельная заслонка;
  • Приточная камера;
  • Воздушный фильтр;
  • Впускной клапан;
  • Камера нагнетания.

Для двигателей с распределенным впрыском топлива, во впускной коллектор дополнительно устанавливают инжекторы, из-за чего смешение топливных и воздушных масс происходит прямо в камере нагнетания.

Сам трубопровод может объединять от 2 до 12 каналов, в зависимости от количества цилиндров в блоке двигателя. При этом для 4-цилиндрового мотора иногда используется коллектор с тремя трубами.

Также стоит отметить, что большинство современных впускных коллекторов последние 5 лет изготавливают из специального высокотемпературного пластика, тогда как выпускной коллектор все еще может быть выполнен только из металла.

Check Engine


Частенько приличный подсос воздуха через стыки впускного трубопровода вызывает даже появление индикации Check Engine. Соответствующий код ошибки возвестит о чрезмерном обеднении топливовоздушной смеси. Другими виновниками такой неприятности становятся изношенные прокладки на стыке трубопровода и головки блока цилиндров. Частенько приличный подсос воздуха через стыки впускного трубопровода вызывает даже появление индикации Check Engine. Соответствующий код ошибки возвестит о чрезмерном обеднении топливовоздушной смеси. Другими виновниками такой неприятности становятся изношенные прокладки на стыке трубопровода и головки блока цилиндров.

Конструктив

Металлические впускные коллекторы отливают как единый узел или делают составными. В последнем случае соединения уплотняют герметиком или ставят прокладки. Соответственно, их всегда можно обновить, располовинив составной коллектор.

Пластиковые коллекторы всегда составные. Технологии производства не позволяют изготавливать подобные узлы монолитными. В большинстве случаев такие коллекторы фактически неразборные: стыки соединений пропаяны. Хотя все еще встречаются более продуманные конструкции с возможностью безболезненного разделения на части и замены резиновых прокладок.

План действий

Как правило, более капризны стыки пластиковых элементов. Если коллектор разборный, то его герметичность легко восстановить. Правда, в большинстве случаев узел приходится снимать с мотора. А в случае «монолитного» коллектора придется подумать насчет способов его герметизации.

Самый надежный вариант — пластиковая сварка. Это технология, по которой, к примеру, ремонтируют трещины и разрывы бамперов. Однако такой вариант может оказаться дорогим удовольствием, если речь идет о больших зонах восстановления. В этом случае иногда дешевле купить новый или б/у коллектор. Если же делать это своими силами, то придется потратиться на дорогостоящее оборудование: специальный строительный фен и дремель (прямошлифовальная или бормашина).

Вариант попроще — вооружиться паяльником и напаять на стык шов из пластика. Для этого подойдут, к примеру, отрезки из пластикового мерного ведерка для жидкостей. Здесь по большому счету нужно только терпение.

Быстрее и проще всего замазать стыки герметиком. Правда, этот способ наименее предпочтителен для наддувных моторов. У них давление воздуха на впуске в некоторых режимах работы существенно выше, чем у атмосферных двигателей. Поэтому любые герметики могут дать слабину, и для наддувного двигателя больше подойдет именно пайка.

Чем конструкция нового образца лучше старого

Свои догадки высказал пользователь gagarinec . Он предполагает, что корпус старого образца

не позволяет фильтру плотно встать на свое место, из-за чего появляется подсос воздуха, который можно определить по темному следу на уплотнителе фильтра:

В корпусе воздушного фильтра нового образца

убраны пластиковые усилители внутри впускного окна. Теперь усилитель перешёл в конструкцию фильтрующего элемента, сделав его стойким к деформации. Как результат — уплотнитель прижимается ровно и плотно, исключая подсос воздуха. Возможно, это и стало первопричиной перехода на новый конструктив корпуса воздушного фильтра.

Причины замены ресивера Лада Приора

Существует немалое количество разновидностей впускных коллекторов, например изготавливаемых из различных видов металлов или композитных материалов. Однако ресивер приора изготавливается целиком из пластика. Такой материал препятствует чрезмерному нагреванию коллектора за счет раскаленного двигателя автомобиля.

Тем самым, улучшаются характеристики воздушного потока, что положительно влияет на пропорции и качество воздушно-топливной смеси. Однако у пластика есть и главная, негативная сторона — хрупкость. В результате, происходят многочисленные поломки как по вине автовладельца, так и из-за низких температур при которых у пластика теряется коэффициент прочности.

Самые распространенные повреждения могут быть вызваны: — дорожно-транспортными происшествиями (даже незначительными); — случайными воздействиями при проведении каких-либо ремонтных работ в подкапотном пространстве; — иными причинами;

Если ресивер на вашем авто имеет сквозные пробоины, любые другие нарушения герметичности, то он подлежит ремонту (при возможности) или замене. При неисправной детали, будут происходить потери воздуха, в результате ненадлежащая работа двигателя.

Впускной трубопровод (двигатели F3R)

Снятие

1. Снимите сборку топливной магистрали и форсунок как описано в Разделе Снятие и установка компонентов системы распределенного впрыска.

2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите на осевых подпорках. Где применяется, снимите нижний щиток двигателя.

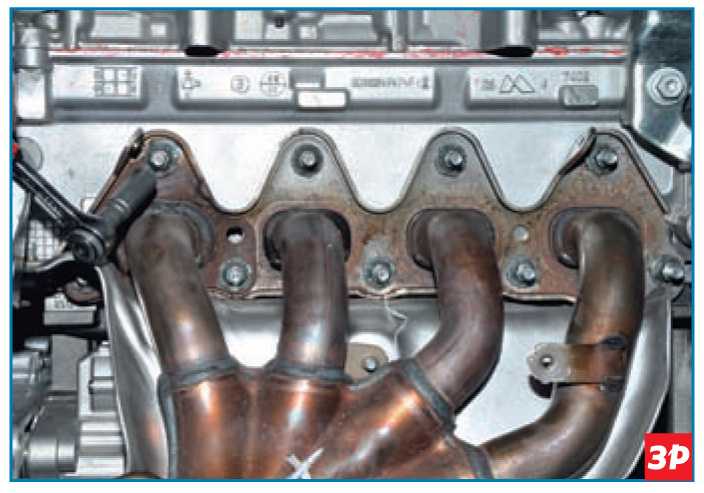

3. Отсоедините выхлопную систему от коллектора как описано в Разделе Снятие и установка выпускной системы.

4. Отверните болты крепления и снимите теплоизоляционный щит над стартером.

5. Ослабьте и снимите все нижние крепежные гайки трубопровода.

6. Сверху отсоедините вакуумный шланг усилителя тормоза, шланг датчика давления в трубопроводе, вакуумный шланг и шланг сапуна от трубопровода.

7. Ослабьте и снимите верхние крепежные гайки трубопровода, затем отделите впускной трубопровод от двигателя.

8. Снимите выпускной коллектор и уберите прокладку, запомнив ее расположение.

Установка

1. Производите установку в обратной последовательности. Используйте новую прокладку и затяните крепежные гайки и болты приведенным в Спецификациях усилием. Убедитесь, что контактные поверхности головки блока цилиндров и коллектора чистые.

Как заменить впускной коллектор на ВАЗ 2170-ВАЗ 2172?

Снятие: 1) Он крепиться всего лишь на одних болтах и гайках, но вот подобраться к нему мешают некоторые детали, вот поэтому его не так долго снимать как детали все убрать препятствующие его снятию, для начала обесточьте бортовую сеть автомобиля так как вам придётся работать с электроникой, для этого возьмите гаечный ключ и с его помощью скиньте клемму минус с АКБ, после этого бортовая сеть будет обесточена (Более подробно о том как это сделать если вы ещё не поняли, читайте в статье: «Замена аккумуляторной батареи», а именно первый пункт в ней прочтите), как только ток перестанет подаваться на всё электрооборудование снимите четыре модуля зажигания с двигателя автомобиля (Для наглядности все модули указаны на фото ниже стрелками, если вы ещё их не умеете снимать то в таком случае ознакомьтесь со статьёй: «Замена свечей зажигания на ВАЗ», второй пункт в этой статье и примечание к этому пункту обязательно прочтите).

2) Идём дальше, теперь же дроссельный узел (Его ещё называют в народе дроссельной заслонкой, но это неправильное его название) снимите с автомобиля и между этим узлом кстати будет та самая прокладка которую рекомендуется при любой разборке менять на новую, но вы пока особого внимания на эту прокладку не обращайте и читайте статью далее, почти в самом конце мы подробно объясним как снимаются все эти уплотнительные прокладки и при каких случаях их нужно менять на новые, а более подробно о том как снять дроссельный узел читайте в статье: «Замена дроссельного узла на автомобиле».

Как снять ресивер на Приоре

Инструменты, которые могут пригодиться: — головка на 10; — ключ на 13; — отвертка.

Для снятия впускного коллектора потребуется:

  1. В связи с тем, что в следующих шагах инструкции будут происходить манипуляции с электропроводкой, необходимо снять минусовую клемму аккумуляторной батареи.
  2. Следующим шагом будет снятие пластикового экрана (крышки) с корпуса двигателя. Это делается для того, чтобы он не мешал вам при проведении работ.
  3. После чего, необходимо снять питание с четырех катушек зажигания и демонтировать их. Для этого выдернете контактные фишки. Возьмите головку на 10 (либо ключ того же размера) и открутите по одному крепящему болту на каждой катушке. Просто вытягивайте катушки по направлению вверх, прилагая необходимые усилия. Теперь их можно извлечь. Сами свечи зажигания вынимать не требуется, они снятию не помешают. С другой стороны, целесообразно воспользоваться ситуацией и проверить их состояние (зазор и качество искры).
  4. Нашей следующей задачей является демонтаж дроссельного узла. Без его снятия ресивер не извлечь. Чтобы снять дроссель и избежать вытекания лишнего тосола из патрубков системы охлаждения, нужно предварительно подготовиться (раскрутить крышку расширительного бачка с охлаждающей жидкостью). Для снятия дросселя необходимо отсоединить все присоединенные к нему патрубки, в том числе отвечающие за подачу воздуха (гофру) и охлаждение. Для того чтобы снять сам узел, необходимо ключом или головкой на 13 раскрутить две гайки крепления. Теперь узел вместе с уплотнительной накладкой можно извлечь, а заодно осмотреть и при необходимости почистить.
  5. На данном этапе, найдите и снимите шланг вентиляции картерных газов. Для этого ослабьте затянутый хомут при помощи плоской отвертки потяните его на себя.
  6. Следующим шагом будет демонтаж конструкции щупа для проверки уровня масла. Он крепится на одном винте, который и следует открутить.
  7. Теперь самое главное – снять ресивер приора 16 клапанов. Сделать это не так сложно как кажется. Первым делом нам понадобится открутить гайки с трех соединительных болтов на стыке блока и коллектора. Удобнее всего работать из ремонтной ямы либо используя подъемник, предварительно демонтировав защиту днища автомобиля. После чего, вам останется отвернуть две дополнительные гайки.
  8. Самое время переместиться в подкапотное пространство и раскрутить два специальных крепежных болта которые находятся справа и слева корпуса ресивера.
  9. После чего ресивер можно аккуратно снимать.
  10. В зависимости от вида и комплектации узлов в вашем двигателе, может понадобиться раскрутить, повернуть или снять какой-либо узел, который препятствует извлечению ресивера (например, гидроусилитель руля или генератор).
