Система питания автомобиля кратко

Система питания бензинового двигателя инжекторного типа

На автомобиле с системой впрыска топлива водитель тоже управляет двигателем посредством дроссельной заслонки, но на этом аналогия с карбюраторной системой питания бензинового двигателя заканчивается.

Топливный насос расположен непосредственно в баке и имеет электропривод.

Электробензонасос обычно объединен с датчиком уровня топлива и сетчатым фильтром в узел, получивший название топливный модуль.

На большинстве впрысковых автомобилей топливо из топливного бака под давлением поступает в сменный топливный фильтр.

Топливный фильтр может быть установлен под днищем кузова либо в моторном отсеке.

Топливные трубопроводы подсоединяются к фильтру резьбовыми или быстросъемными соединениями. Соединения уплотнены кольцами из бензостойкой резины или металлическими шайбами.

В последнее время многие автопроизводители стали отказываться от применения подобных фильтров. Очистка топлива производится только фильтром, установленным в топливном модуле.

Замена такого фильтра не регламентирована планом технического обслуживания.

Системы впрыска топлива бывают двух основных типов — центральный впрыск топлива (моновпрыск) и распределенный впрыск, или, как его еще называют, многоточечный.

Центральный впрыск стал для автопроизводителей переходным этапом от карбюратора к распределенному впрыску и на современных автомобилях применения не находит. Это связано с тем, что система центрального впрыска топлива не позволяет выполнить требования современных экологических стандартов.

Агрегат центрального впрыска похож на карбюратор, только вместо смесительной камеры и жиклеров внутри установлена электромагнитная форсунка, которая открывается по команде электронного блока управления двигателем. Впрыск топлива происходит на вход впускного трубопровода.

В системе распределенного впрыска количество форсунок равно количеству цилиндров.

Форсунки установлены между впускным трубопроводом и топливной рампой. В топливной рампе поддерживается постоянное давление, которое обычно составляет около трех бар (1 бар равен примерно 1 атм). Для ограничения давления в топливной рампе служит регулятор, который стравливает излишки топлива обратно в бак.

Раньше регулятор давления устанавливали непосредственно на топливной рампе, а для соединения регулятора с топливным баком использовалась обратная топливная магистраль. В современных системах питания бензинового двигателя регулятор располагают в топливном модуле и необходимость в обратной магистрали отпала.

Топливные форсунки открываются по командам электронного блока управления, и происходит впрыск топлива из рампы во впускной трубопровод, где топливо смешивается с воздухом и поступает в виде смеси в цилиндр.

Команды на открытие форсунок вычисляются на основании сигналов, поступающих от датчиков электронной системы управления двигателем. Тем самым обеспечивается синхронизация работы системы подачи топлива и системы зажигания.

Система питания бензинового двигателя инжекторного типа обеспечивает большую производительность и возможность соответствия более высоким экологическим стандартам, чем карбюраторного.

Топливная форсунка(Fuel injector)

Форсунка или инжектор (от англ. inject — впрыскивать) – распылитель, используемый на современных автомобилях для распыления топлива во впускной трубопровод или непосредственно в цилиндры двигателя. Хорошо работающая форсунка дает конусообразную форму распыления топлива. В двигателях внутреннего сгорания распыление топлива происходит за счет создаваемого высокого давления на входе в форсунку.

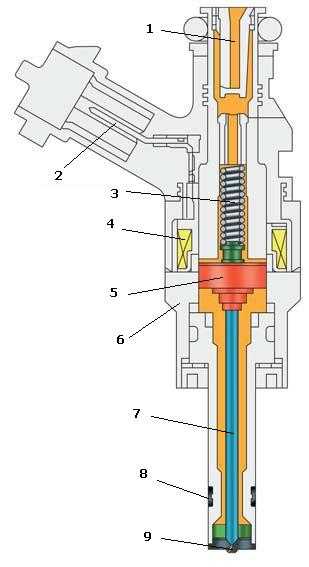

Топливная форсунка содержит корпус клапана с обмоткой и электрическим соединением, седло клапана с диском, снабженным одним или несколькими распылительными отверстиями, и подвижную иглу клапана с якорем соленоида.

1 — сетчатый фильтр; 2 — электрический разъем; 3 — пружина; 4 — обмотка возбуждения; 5 — якорь электромагнита; 6 — корпус форсунки; 7 — игла форсунки; 8 — уплотнение; 9 — сопло форсунки.

Работа электромагнитной форсунки, изображённой выше осуществляется следующим образом: В соответствии с заложенным алгоритмом электронный блок управления обеспечивает в нужный момент подачу напряжения на обмотку возбуждения клапана. При этом создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло. Производится впрыск топлива. С исчезновением напряжения, пружина возвращает иглу форсунки на седло. Фильтр в топливоподающем устройстве(Сетчатый фильтр 1) защищает форсунку от загрязнений.

1 – впускной клапан; 2 – форсунка; 3 – штепсельный разъем; 4 – фиксатор; 5 – рампа форсунок; 6 – уплотнительные кольца; 7 – впускная труба.

Форсунки закреплены на рампе с помощью пружинных фиксаторов 4. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами 6, которые всегда надо заменять новыми при снятии и установке форсунок.

Для закрепления ещё раз повторим работу системы в целом:

Топливо находится в топливном баке, в котором находится топливный насос(позиция 1). При включении зажигания включается насос, который начинает подавать топливо в топливную магистраль. Топливо проходит через топливный насос(позиция 5), где происходит его очистка. Далее топливо проходит в топливную рампу(позиция 2). В топливной рампе поддерживается постоянное давление, которое обеспечивается регулятором давления топлива(позиция 4). Излишки топлива сливаются обратно в топливный бак(при открытии регулятора топлива, который по своей сути является клапаном). Поступающее в рампу топливо впрыскивается в впускной коллектор. Топливо бесперебойно циркулирует в топливной системе всё время работы двигателя, т.к. для нормальной работы в рампу поступает топлива больше, чем нужно, а излишки после сливаются обратно в бак.

На этом, я думаю работы системы понятно. Чтобы завести двигатель нам осталось совсем немного. Мы уже впустили в впускной коллектор воздух и топливо. В следующей статье мы поговорим про систему зажигания.

Инжекторные топливные системы

Инжекторные топливные системы в настоящее время применяются гораздо чаще карбюраторных, особенно на бензиновых двигателях легковых автомобилей. Впрыск бензина во впускной коллектор инжекторного двигателя осуществляется с помощью специальных электромагнитных форсунок (инжекторов), установленных в головку блока цилиндров и управляемых по сигналу от электронного блока. При этом исключается необходимость в карбюраторе, так как горючая смесь образуется непосредственно во впускном коллекторе.

Различают одно- и многоточечные системы впрыска. В первом случае для подачи топлива используется только одна форсунка (с ее помощью готовится рабочая смесь для всех цилиндров двигателя). Во втором случае число форсунок соответствует числу цилиндров двигателя. Форсунки устанавливают в непосредственной близости от впускных клапанов. Топливо впрыскивают в мелко распыленной виде на наружные поверхности головок клапанов. Атмосферный воздух, увлекаемый в цилиндры вследствие разрежения в них во время впуска, смывает частицы топлива с головок клапанов и способствует их испарению. Таким образом, непосредственно у каждого цилиндра готовится топливовоздушная смесь.

В двигателе с многоточечным впрыском при подаче электропитания к электрическому топливному насосу 7 через замок 6 зажигания бензин из топливного бака 8 через фильтр 5 подается в топливную рампу 1 (рампу инжекторов), общую для всех электромагнитных форсунок. Давление в этой рампе регулируется с помощью регулятора 3, который в зависимости от разрежения во впускном патрубке 4 двигателя направляет часть топлива из рампы обратно в бак. Понятно, что все форсунки находятся под одним и тем же давлением, равным давлению топлива в рампе.

Когда требуется подать (впрыснуть) топливо, в обмотку электромагнита форсунки 2 от электронного блока системы впрыска в течение строго определенного промежутка времени подается электрический ток. Сердечник электромагнита, связанный с иглой форсунки, при этом втягивается, открывая путь топливу во впускной коллектор. Продолжительность подачи электрического тока, т. е. продолжительность впрыска топлива, регулируется электронным блоком. Программа электронного блока на каждом режиме работы двигателя обеспечивает оптимальную подачу топлива в цилиндры.

Для того чтобы идентифицировать режим работы двигателя и в соответствии с ним рассчитать продолжительность впрыска, в электронный блок подаются сигналы от различных датчиков. Они измеряют и преобразуют в электрические импульсы значения следующих параметров работы двигателя:

угол поворота дроссельной заслонки
степень разрежения во впускном коллекторе
частота вращения коленчатого вала
температура всасываемого воздуха и охлаждающей жидкости
концентрация кислорода в отработавших газах
атмосферное давление
напряжение аккумуляторной батареи
и др.

Двигатели с впрыском бензина во впускной коллектор имеют ряд неоспоримых преимуществ перед карбюраторными двигателями:

топливо распределяется по цилиндрам более равномерно, что повышает экономичность двигателя и уменьшает его вибрацию, вследствие отсутствия карбюратора снижается сопротивление впускной системы и улучшается наполнение цилиндров
появляется возможность несколько повысить степень сжатия рабочей смеси, так как ее состав в цилиндрах более однородный
достигается оптимальная коррекция состава смеси при переходе с одного режима на другой
обеспечивается лучшая приемистость двигателя
в отработавших газах содержится меньше вредных веществ

Вместе с тем системы питания с впрыском бензина во впускной коллектор имеют ряд недостатков. Они сложны и поэтому относительно дорогостоящи. Обслуживание таких систем требует специальных диагностических приборов и приспособлений.

Наиболее перспективной системой питания топливом бензиновых двигателей в настоящее время считается довольно сложная система с непосредственным впрыском бензина в камеру сгорания, позволяющая двигателю длительное время работать на сильно обедненной смеси, что повышает его экономичность и экологические показатели. В то же время из-за существования ряда проблем системы непосредственного впрыска пока не получили широкого распространения.

Устройство и принцип работы (на примере электронной системы распределенного впрыска)

Устройство системы впрыска

В современных впрысковых двигателях для каждого цилиндра предусмотрена индивидуальная форсунка. Все форсунки соединяются с топливной рампой, где топливо находится под давлением, которое создает электробензонасос. Количество впрыскиваемого топлива зависит от продолжительности открытия форсунки. Момент открытия регулирует электронный блок управления (контроллер) на основании обрабатываемых им данных от различных датчиков.

Датчик массового расхода воздуха служит для расчета циклового наполнения цилиндров. Измеряется массовый расход воздуха, который потом пересчитывается программой в цилиндровое цикловое наполнение. При аварии датчика его показания игнорируются, расчет идет по аварийным таблицам.

Датчик положения дроссельной заслонки служит для расчета фактора нагрузки на двигатель и его изменения в зависимости от угла открытия дроссельной заслонки, оборотов двигателя и циклового наполнения.

Датчик температуры охлаждающей жидкости служит для определения коррекции топливоподачи и зажигания по температуре и для управления электровентилятором. При аварии датчика его показания игнорируются, температура берется из таблицы в зависимости от времени работы двигателя.

Датчик положения коленвала служит для общей синхронизации системы, расчета оборотов двигателя и положения коленвала в определенные моменты времени. ДПКВ – полярный датчик. При неправильном включении двигатель заводится не будет. При аварии датчика работа системы невозможна. Это единственный “жизненно важный” в системе датчик, при котором движение автомобиля невозможно. Аварии всех остальных датчиков позволяют своим ходом добраться до автосервиса.

Датчик кислорода предназначен для определения концентрации кислорода в отработавших газах. Информация, которую выдает датчик, используется электронным блоком управления для корректировки количества подаваемого топлива. Датчик кислорода используется только в системах с каталитическим нейтрализатором под нормы токсичности Евро-2 и Евро-3 (в Евро-3 используется два датчика кислорода- до катализатора и после него).

Датчик детонации служит для контроля за детонацией. При обнаружении последней ЭБУ включает алгоритм гашения детонации, оперативно корректируя угол опережения зажигания.

Здесь перечислены только некоторые основные датчики, необходимые для работы системы. Комплектации датчиков на различных автомобилях зависят от системы впрыска, от норм токсичности и пр.

Про результатам опроса определенных в программе датчиков, программа ЭБУ осуществляет управление исполнительными механизмами, к которым относятся: форсунки, бензонасос, модуль зажигания, регулятор холостого хода, клапан адсорбера системы улавливания паров бензина, вентилятор системы охлаждения и др. (все опять же зависит от конкретной модели)

Из всего перечесленного, возможно, не все знают, что такое адсорбер. Адсорбер является элементом замкнутой цепи рециркуляции паров бензина. Нормами Евро-2 запрещен контакт вентиляции бензобака с атмосферой, пары бензина должны собираться (адсорбироваться) и при продувке посылаться в цилиндры на дожиг. На неработающем двигателе пары бензина попадают в адсорбер из бака и впускного коллектора, где происходит их поглощение. При запуске двигателя адсорбер по команде ЭБУ продувается потоком воздуха, всасываемого двигателем, пары увлекаются этим потоком и дожигаются в камере сгорания.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

бензиновые;
дизельные;
основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

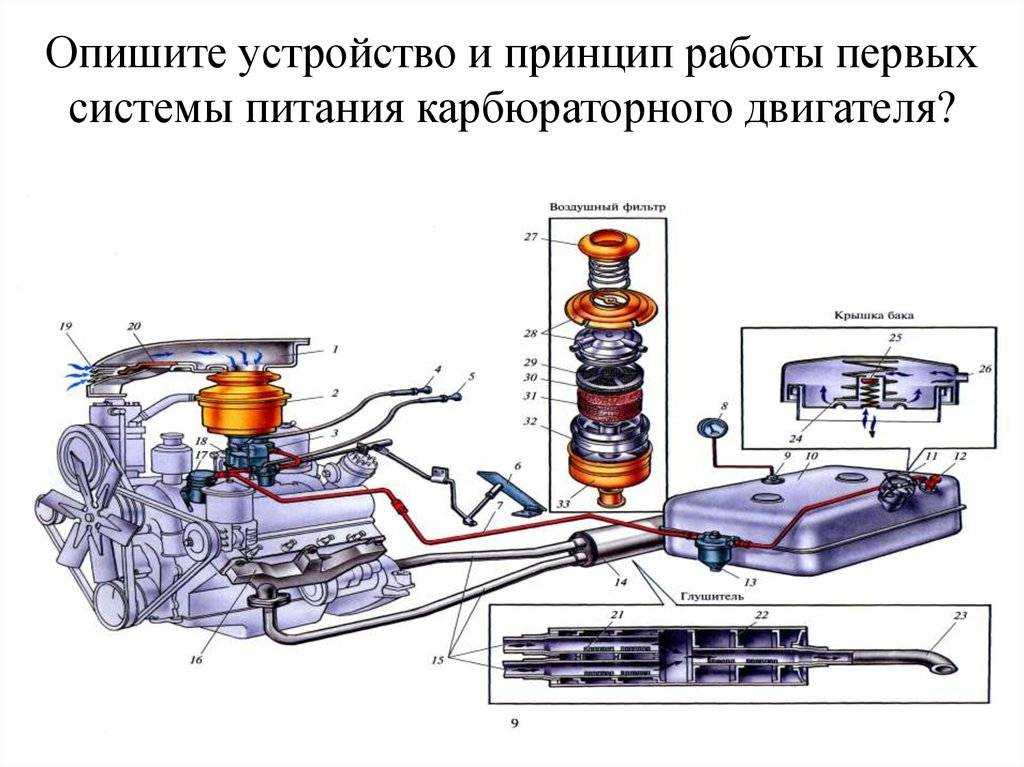

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

поплавковую камеру и поплавок;
распылитель, диффузор и смесительную камеру;
воздушную и дроссельную заслонки;
топливные и воздушные каналы с соответствующими жиклерами.

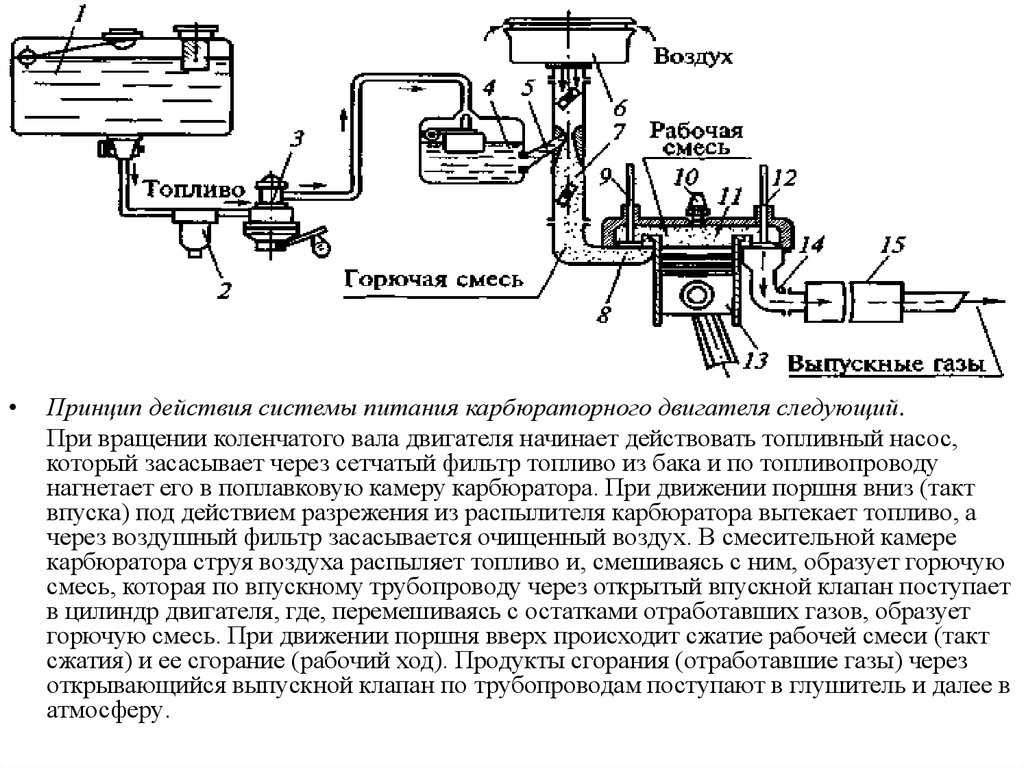

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

с распределенным впрыском;
с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

с непосредственным впрыском;
с вихрекамерным впрыском;
с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

В целом, топливная система состоит из следующих элементов:

топливный бак (в нем хранится запас топлива — бензина или дизтоплива)
топливный насос (забирает топливо из бака и гонит его к двигателю)
датчик уровня топлива (подает сигнал о необходимости дозаправки)
топливный фильтр или система фильтров (очищают топливо от механических примесей)
воздушный фильтр (очищает воздух от пыли и других мелких частиц)
топливопровод (система трубок и шлангов, по которым топливо подается в двигатель)
система впрыска (устройство, через которое топливо попадает в камеру сгорания)

Топливный бак, или бензобак, представляет собой металлическую или пластиковую емкость, которая обычно находится под багажником, хотя в некоторых машинах для него нашли довольно интересные места. Если вы не можете найти бензобак, его местоположение лучше выяснить в инструкции либо у механика.

Внутри бензобака находится маленький поплавок, который плавает на поверхности топлива, посылая сигналы датчику уровня топлива на панели приборов, благодаря чему можно узнать, когда нужна очередная заправка. Невзирая на то что некоторые машины работают на дизельном топливе, сейчас в большинстве случаев используется бензин, поэтому под словом «топливо» мы будем подразумевать именно его, хотя это и не совсем корректно.

Топливный насос подает бензин (или дизтопливо) по топливопроводу, который идет под днищем автомобиля от бака к карбюратору или инжекторам — для бензиновых двигателей. В дизельных двигателях топливо подается в насос высокого давления (ТНВД) и далее в форсунки. В старых машинах с карбюраторами используется механический насос, который работает от двигателя. Двигатели с впрыском топлива используют электрический насос, который может находиться внутри бака либо где-то рядом.

Топливный фильтр делает именно то, о чем говорит его название, — фильтрует топливо, то есть очищает его. На своем пути по бензопроводу к инжекторам или карбюратору топливо проходит через топливный фильтр. Маленькая сетка внутри фильтра задерживает грязь и ржавчину, которая может присутствовать в бензине. На некоторых машинах установлены дополнительные фильтры между баком и насосом

Важно менять фильтры, следуя заводскому графику обслуживания

Воздухоочиститель очищает воздух перед его смешиванием с бензином. В карбюраторных двигателях воздухоочиститель обычно большой и круглый с торчащей сбоку трубкой для облегчения забора свежего воздуха. На инжекторных двигателях может быть установлен круглый воздухоочиститель, а может быть и прямоугольный.

Чтобы найти прямоугольный воздухоочиститель, следуйте за большим раструбом воздухозаборника, отведенного как можно дальше от двигателя.

Внутри воздухоочистителя находится воздушный фильтр, который задерживает грязь и частицы пыли из забираемого воздуха. Если вы часто ездите по пыльной или песчаной местности, нужно периодически проверять воздушный фильтр и менять его по мере загрязнения (чаще чем того требует инструкция по эксплуатации).

Системы питания автомобиля следует классифицировать по представленным признакам:

• способу подачи топлива , может быть как непрерывный, так и прерывистый;• типу дозирующих узлов — (плунжерные насосы,форсунки, распределители, регуляторы давления;• по способу регулировки горючей смеси, и ее количества — пневматическое, механическое, электронное;• по параметрам смесеобразования — разряжению во впускной системе, углу поворота дроссельной заслонки, расходу воздуха.

Впрыск топлива обеспечивает более точное распределение по цилиндрам из за отсутствия сопротивления потоку воздуха на впуске. Более высокий коэффициент наполнения цилиндров обеспечивает получение более высокой мощности двигателя. При впрыске возможно большее перекрытие клапанов. Лучшая продуваемость и равномерность смесеобразования по цилиндрам снижают температуру деталей, что в свою очередь позволяет уменьшить октановое число топлива на 2—3 единицы, т. е. поднять степень сжатия без опасности детонации.Система впрыска К-Jetronic, которую разработала фирма «BOSCH» работает по принципу механической системы, где обеспечивается постоянный впрыск топлива и включает в себя топливный бак, пусковую электромагнитную форсунку. топливный электронасос, топливный фильтр, накопитель топлива, расходомер воздуха с напорным диском, регулятор давления топлива, регулятор управляющего давления воздуха, дозатор распределительного топлива,форсунки. Количество смешиваемого воздуха и топливо строго в соотношении 1 к 14,7. Во время работы двигателя топливный электро насос закачивает бензин из бака и нагнетает его с давлением 0,5 МПа) , а потом через накопитель и попадает в фильтр к дозатору распределителя. После этого топливо постепенно подается к форсункам, установленным перед впускными клапанами во впускном трубопроводе. Форсунки призваны непрерывно распылять топливо. Если при карбюраторном питании дроссельная заслонка регулирует количество подаваемой в цилиндры горючей смеси, то при системе впрыска дроссельная заслонка регулирует только подачу чистого воздуха. Для того чтобы установить требуемое соотношение между количеством поступающего воздуха и количеством впрыскиваемого бензина, используется расходомер воздуха с напорным диском и лоза-тор-распределитель топлива.При пуске холодного двигателя электронасос быстро повышает давление топлива. Если температура двигателя менее 35 °С, термореле включает пусковую форсунку с электромагнитным управлением, и она впрыскивает дополнительное количество топлива. Одновременно включается добавочный клапан воздуха. Этим обеспечивается надежный пуск холодного двигателя и устойчивая его работа на холостом ходу. Продолжительность работы пусковой форсунки определяет термореле. При температуре выше 35 °С она отключается.Во время работы двигателя с частичными нагрузками горючая смесь начинает обогащаться или обедняться. Самое главное, чтобы пропорция воздуха и топлива обеспечивала хорошее смесеобразование в определенных значениях, что бы полностью соответствовала режимам работы двигателя. В случае большого давления , сопротивление на плунжере увеличивается , а смесь в свою очередь обедняется. В другом случае сопротивление перемещению плунжера начинает уменьшается и смесь начинает обогащаться.Во время резкого открытия дроссельной заслонки обогащение горючей смеси обеспечивается еще секундной реакцией напорного диска.

Система впрыска топлива «К-Jetronic»:

1 — топливный бак; 2— топливный фильтр; 3 — накопитель топлива; 4 — топливный насос; 5 — регулятор управляющего давления; 6 — термореле; 7 — пусковая электромагнитная форсунка; 8 — форсунка впрыска; 9 — клапан добавочного воздуха; 10 — дроссельная заслонка; 11 — регулировочный винт системы холостого хода; 12 — расходомер воздуха; 13 — дозатор-распрелитель; 14 — регулятор давления топлива; а — канал подвода топлива к рабочим форсункам; 6 — канал подвода топлива к дозатору-распределителю; в — канал подвода топлива к пусковой форсунке с электромагнитным управлением; г — канал слива топлива в бак; д — канал толчкового клапана; е — канат управляющего давления.

Главная дозирующая система и система холостого хода системы впрыска «К-Jetronic»: 1 — топливный бак; 2 — топливный фильтр; 3 — накопитель топлива; 4 — топливный насос; 5— регулятор управляющего давления топлива; б — форсунка (инжектор); 7— регулировочный винт системы холостого хода; 8 — дроссельная заслонка; 9 — напорный диск расходомера воздуха; 10 — дозатор-распределитель топлива; 11 — регулятор давления питания; а — канал подвода топлива к форсункам; б — канал управляющего давления; в — канал толчкового клапана; г — канал слива топлива в бак; д — канал подвода топлива к дозатору-распределителю.

Устройство топливного бака автомобиля

Топливный бак обычно имеет такую емкость, которая обеспечивает около 500 км автономного пробега без дозаправки. Баки бывают разными по форме и вместительности для конкретной модели автомобиля. Топливный бак надежно изолируют от внешней атмосферы. Вентиляция внутри бака осуществляется особой системой для улавливания паров бензина. Конструкция топливного бака предотвращает утечки топлива и ограничивает выбросы в результате испарения горючего.

Место установки и изоляция

На легковых авто бак наиболее часто установлен перед задней осью. Таким образом, он находится под задним пассажирским сиденьем. Главной задачей становится расположение бака вне зоны деформации кузова при сильном ударе в заднюю часть. Нижняя часть бака дополнительно закрыта металлической защитой от наружных повреждений. Топливный бак также защищают от нагрева путем его изоляции от элементов системы выпуска. Для этого используют теплоизолирующие прокладки.

Материалы для изготовления

Баки для топлива бывают стальными или алюминиевыми, а также их изготавливают из пластмассы. Баки из металла получают путем сварки из штампованного листа. Алюминий отлично подходит для хранения бензина и дизельного топлива, стальные баки применяются для хранения газа.

Пластмассовые баки сегодня наиболее распространены, так как в процессе их изготовления простота формовки делает возможным получить любую форму и объем, они не подвержены коррозии. Пластиковые баки изготавливают из нескольких слоев для защиты от утечек топлива. Изнутри топливный бак покрывают фтором, который служит дополнительной защитой от протечки.

Приведенное ниже видео в первой своей части позволяет наглядно ознакомиться с местом установки и способом крепления топливного бака в обычном гражданском автомобиле.

Заливная горловина

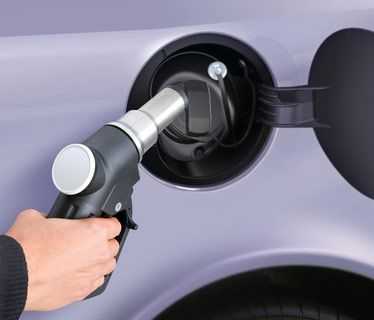

Заправка топливного бака предусмотрена через заливную горловину. Данный элемент расположен над задним крылом в левой или правой части кузова автомобиля. Эксперты считают более удобным расположение заливной горловины в левой части. По их мнению горловина, расположенная за водителем, снижает шансы непреднамеренного начала движения и отрыва заправочного пистолета после заправки на АЗС.

Горловина соединяется с баком при помощи трубопровода. За скорость заправки бака отвечает сечение заливной горловины и трубопровода. Данные элементы должны обеспечивать показатель около 50-и литров в минуту. Закрывается горловина запорной винтовой крышкой. Дополнительно встречается такая схема, при которой запор горловины отсутствует.

Доступ к горловине ограничен лючком бензобака, который имеет замок. На современных авто лючок открывается из салона. Конструктивно может быть применен как электрический привод с использованием электродвигателя, так и механический способ открытия при помощи троса.

Топливопроводы

Для подачи топлива в систему питания двигателя к баку подсоединен выходной топливопровод. Излишки топлива, неизрасходованные форсунками, поступают обратно в бак по сливному топливопроводу. В современных транспортных средствах на бензине прямо в бензобаке установлен топливный насос. Конструктивно в кузове предусмотрен доступ к такому насосу. Технологическое окошко в подавляющем большинстве случаев реализовано под задним пассажирским диваном.

Датчик контроля уровня топлива в баке

Для бензиновых агрегатов такой датчик представляет собой единое целое с корпусом топливного насоса. Для дизельных ДВС указанный датчик устанавливают отдельно. Устройство датчика включает в себя два элемента: поплавок и потенциометр.

Если уровень топлива понизится, то и поплавок опустится ниже. Одновременно с этим изменится сопротивление потенциометра, который связан с поплавком. Все это приведет к уменьшению напряжения в электроцепи, а стрелка указателя уровня топлива на приборной панели отобразит изменения.

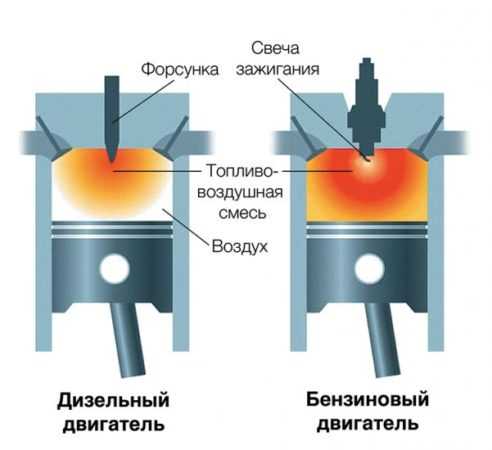

О конструктивных особенностях дизелей, в сравнении с бензомоторами

И дизель, и бензиновый мотор являются двигателями внутреннего сгорания. В глобальном смысле, по своей конструкции дизель не отличается от бензомотора: и там, и здесь – цилиндры, поршни и шатуны в них. Однако в дизелях степень сжатия гораздо выше (19-24 единицы, а у бензинового – 9-11). Потому и все детали, и клапаны в значительной степени усилены (чтобы противостоять намного более высоким нагрузкам). Потому и вес, и габариты дизельного мотора гораздо более внушительны, чем бензинового.

Главное же различие состоит в способах формирования топливно/воздушной смеси, её воспламенения и сгорания. В бензиновых моторах смесь топлива с воздухом формируется во впускной системе, а воспламеняется она от искры свечи зажигания. В дизельных же моторах горючее и воздух подаются в рабочие полости цилиндров по отдельности. Сначала воздух. Он накаляется до семи-восьми сотен градусов и сжимается. Когда затем в камеру сгорания под большим давлением впрыскивается топливо, то оно самовоспламеняется, практически мгновенно.

Таким образом, искры никакой не требуется. А свечи накаливания, которые установлены в цилиндрической головке представляют собой нагревательные элементы, типа паяльника, и предназначены они для быстрого обогрева воздуха в камере сгорания, покуда мотор ещё не прогрелся. Это называется системой предпускового подогрева.

Когда включается зажигание, свечи накаливания за несколько мгновений разогреваются до 800-900 градусов, прогревая воздух и обеспечивая процесс самовоспламенения. Сигналы о работе данной системы подаёт водителю контрольная лампа. Электропитание снимается со свечей в автоматическом режиме, спустя 15-20 секунд после запуска непрогретого двигателя, когда его устойчивая и стабильная работа уже вполне обеспечена. Решающая же роль в обеспечении подобных показателей работы мотора принадлежит его топливной системе, об устройстве которой и пойдёт речь.

Неисправности системы EVAP

Если обнаружена утечка в системе EVAP, на приборной панели загорится индикатор Check Engine, а код неисправности, связанный с проблемой, будет сохранен в блоке управления двигателя (ЭБУ).

Общие проблемы с системой EVAP включают в себя неисправности клапана продувки адсорбера, который выпускает пары топлива в двигатель, утечки в вентиляционных и вакуумных шлангах, а также неплотные, плохо установленные или отсутствующие крышки бензобака.

Клапан продувки адсорбера

Наиболее распространенный код неисправности — P0440, который указывает на большую утечку (часто это открытая крышка бензобака). Коды ошибок клапана продувки (P0443 — P0449) также распространены.

Самая нежелательная ошибка — это P0442 — незначительная утечка в системе улавливания паров топлива EVAP. Этот код указывает на то, что система обнаружила небольшую утечку. Но небольшие утечки часто могут быть большой проблемой.

Под малой мы подразумеваем утечку не больше, чем укол булавкой! Такие небольшие утечки практически невозможно обнаружить визуально, поэтому обычно требуется специальное устройство, называемое дымогенератор.

Смотрите видео, как сделать дымогенератор своими руками:

Дымогенератор подает пар на основе минерального масла в систему EVAP под небольшим давлением. Дым также может содержать ультрафиолетовый краситель, чтобы его было легче увидеть в ультрафиолетовом свете.

Комбинированная подача топлива

Как, наверное вы уже догадались — это попытка объединить две системы сразу, а именно: — распределенный и непосредственный впрыск.

На один цилиндр стоит сразу две форсунки (инжектора) — одна находится во впускном коллекторе, другая находится непосредственно в цилиндре, то есть это своего рода объединить две системы и пользоваться плюсами и той и другой.

Однако, как правило, они не нагнетают одновременно топливо, а распределяют нагрузку по режимам эксплуатации:

Так при небольших скоростях с минимальной нагрузкой, скажем например в городе, в пробках – работает распределенный впрыск
При больших скоростях и больших оборотах – нагрузках, включается непосредственный впрыск, он «чуть» увеличивает мощность (порядка 5%), экономит топливо и снижает выбросы в окружающую среду.

Положительные моменты комбинированной системы – это совмещение плюсов различных конструкций, достигается наибольшая экономичность и экология выброса.

Отрицательные моменты – еще более сложная конструкция (зачастую две топливные рейки и два насоса), сложный ремонт – диагностика, высокие цены. Вот почему такие системы применяются практически только на авто бизнес — класса.
