Ремонт задней подвески форд- фокус 2-своими руками фото, и видео

Как заменить продольную растяжку

Для того чтобы отрегулировать угол продольного наклона оси, необходимо обратиться в сервисный центр. Растяжку они при этом будут обязательно снимать. Поэтому менять ее самостоятельно не стоит, лучше это сделать непосредственно перед регулировкой. Но, если вы снимаете старую растяжку и устанавливаете ее на место, для того чтобы минимизировать погрешность в регулировке углов продольного наклона оси, необходимо посчитать и записать число шайб, которые находились до снятия на заднем и переднем краях растяжки.

Процедура замены выглядит следующим образом:

Снимаете кронштейн, при помощи которого закрепляется растяжка подвески.
Ключом на 24 необходимо удерживать растяжку от проворачивания. А вторым ключом нужно выкрутить гайку, которой закреплен передний конец на поперечном рычаге.
Снимите с растяжки шайбу и извлеките задний край из шарнира.
Полностью снимите шайбы для регулировки.

Установка продольной растяжки выполняется в строго обратной последовательности. Необходимо, чтобы фаски на регулировочных шайбах были обращены к растяжке. Обязательно после проведения замены нужно осуществить корректировку углов установки колёс. Это обязательное условие, если производится ремонт подвески «Калины».

Как заменить шаровую

Шаровая опора – это один из важнейших элементов подвески любого автомобиля. Она поддается восстановлению, но делать это не рекомендуется, так как качество восстановленных изделий значительно хуже, нежели новых. Даже на новой «Ладе Калине» шаровая опора может выйти из строя.

В этом случае необходимо провести ремонт подвески. Выполняются следующие манипуляции для этого:

Полностью снимите переднее колесо автомобиля и поднимите ремонтируемую сторону при помощи домкрата.
Обработайте все резьбовые соединения проникающей смазкой.
Выкрутите гайку, которая накручена на пальце шарнира.
Выкрутите два болта, которыми крепится обойма шаровой опоры к поворотному кулаку.
Установите съемник.
Заворачивайте болт съемника, тем самым вы извлечете палец из отверстия в рычаге.

В том случае, если планируете устанавливать шаровую опору, которая была в эксплуатации, необходимо снять с неё пыльник, осмотреть его на предмет повреждений. Если он находится в нормальном состоянии, то необходимо заложить новую смазку внутри пыльника. Установка шаровой выполняется в обратной последовательности.

Какие элементы выбрать для замены задних сайлентблоков

Если в машине установлены резиновые запчасти, то выбор в пользу полиуретановых аналогов улучшит работу подвески — их продолжительность “жизни” длиннее раз в пять. Помимо этого, авто лучше ведет себя в дороге за счет снижения деформаций подвески.

У резины есть следующие недостатки:

теряет эластичность в результате высыхания (образовываются трещины и разрывы);
реагенты разъедают материал (например, масло);
возможна ошибка установки (если болты утягивают на весу, есть риск перекручивания материала).

Замена сайлентблоков балки должна производится строго с учетом ее конструкции. Если этого не учесть при монтаже варианта с перегородками, нагрузка на эти элементы будет чрезмерная и механизм быстро откажет.

Порядок установки передних сайлентблоков

Замена сайлентблоков передних рычагов на Тойота Камри выполняется следующим образом.

Посадочные места тщательно очищаются от остатков резины. Если замена осуществляется впервые, то этих остатков будет более чем достаточно.
Внутренняя часть рычага в один слой покрывается грунтовой краской. Это нужно для защиты металла от коррозии.
Затем обоймы смазываются Литолом, а лучше — специальной смазкой для установки сайлентблоков. Она не только облегчает запрессовку втулок, но и помогает избежать скрипа в дальнейшем, особенно если для замены используются полиуретановые изделия.
«Таблетки» обычно входят довольно легко. Поэтому во избежание их смещения рекомендуется с двух сторон прихватить обоймы точечной сваркой.
При установке «конфеток» придётся изрядно потрудиться — даже с использованием специальной смазки заходят они довольно туго. Для их установки нужно надёжно зафиксировать рычаг в тисках, подставить «конфетки», и сильными точными ударами резинового молотка постепенно загонять их в обойму. При этом их ограничивающий буртик должен быть установлен в передней части рычага.

На этом замена передних сайлентблоков на Камри 40 или других кузовах закончена, и можно приступить к их установке на место.

Порядок установки передних сайлентблоков на КамриВажно знать! Большинство неоригинальных «таблеток» выпускаются на 2 мм короче штатных. Поэтому при установке рычага на место нужно подкладывать с обеих сторон сайлентблока 2 шайбы толщиной в 1 мм

Элементы передней стойки

На автомобиле «Лада Калина» стойки могут оснащаться коническими или бочкообразными пружинами. Всё зависит от того, какая комплектация у автомобиля. Нижний виток пружины упирается в опорную чашку, которая намертво приварена к стойке. Верхний виток упирается в чашку, которая закреплена на штоке амортизатора.

Шток закрепляется на верхнем опорном подшипнике, который, в свою очередь, прикручен к кузову при помощи трёх шпилек. Благодаря подшипнику, шток амортизатора проворачивается внутри опоры. Это позволяет осуществить поворот колес автомобиля. На штоке амортизатора обязательно установлен пыльник, который защищает внутреннюю поверхность элемента от загрязнения.

Поворотные механизмы

При ремонте «Лады Калины» необходимо учитывать то, что после вмешательства в конструкцию передней подвески потребуется регулировать развал и схождение колес. На амортизационной стойке устанавливается поворотный рычаг. Причём на двух одинаковых стойках его положение будет иным. В этом рычаге имеется отверстие, в которое устанавливается наконечник рулевой тяги. Ее длину можно изменять при помощи муфты специальной конструкции.

Поворотный кулак закреплен на кронштейне передней стойки при помощи двух болтов и гаек. Верхний болт имеет овальную шайбу, при помощи которой регулируется развал колес. Вращая болт, вы смещаете относительно передней стойки поворотный кулак. Внизу он закрепляется посредством шарового шарнира к поперечному рычагу подвески.

Снятие переднего поперечного рычага.

Устанавливаем регулируемый упор под кулак задней подвески и поджимаем кулак.

Головкой «на 21» отворачиваем гайку болта крепления проушины рычага к кулаку задней подвески, удерживая болт от проворачивания накидным ключом того же размера.
Вынимаем болт или выбиваем его с помощью выколотки из мягкого металла.

Головкой «на 21» отворачиваем гайку болта крепления рычага к подрамнику, удерживая болт от проворачивания накидным ключом того же размера…

…и вынимаем болт из отверстий рычага и подрамника.

Снимаем передний поперечный рычаг.
Устанавливаем рычаг в обратной последовательности…

…при этом головка болта крепления рычага к подрамнику должна быть направлена в сторону задней части автомобиля.
Гайки болтов крепления рычага окончательно затягиваем предписанным моментом (см. Приложения) в положении «автомобиль на колесах».

Процесс ремонта

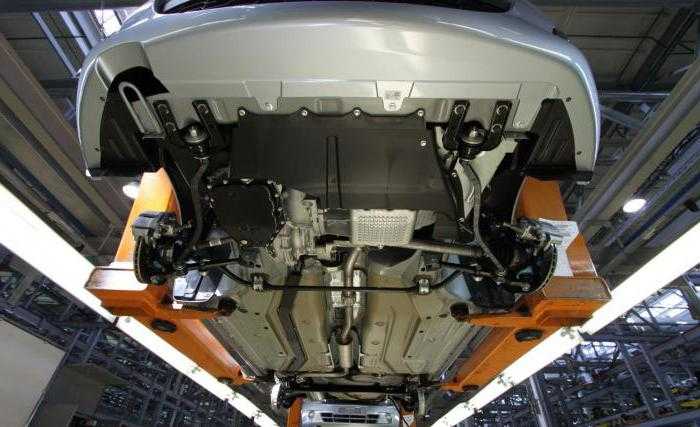

Установка автомобиля на подъемник. Для замены автомобиль поднимается на двухстоечном подъёмнике.
Затем демонтируются передние колёса.
Затем демонтируются нижние боковые опоры ДВС, для этого зачищаются их резьбовые соединения и заливаются проникающей смазкой. После чего гайки крепления опор без труда откручиваются пневмогайковертом.
Теперь для удобства снимется пластиковый грязезащитный кожух.
Демонтаж кожуха. Он крепится на двух болтах М10 и одном пистоне.
Демонтаж рыгачов. Ключом отворачивается верхняя гайка опоры ДВС.
Демонтаж подвески. Затем откручиваются болты крепления шаровой опоры к рычагу.
Процесс ремонта автомобиля Toyota. Вытаскиваются шпильки из направляющих. Теперь рычаг удерживают два сайлентблока.
Поднятие ДВС. Используя специальную гидравлическую стойку с проставкой, чтобы не повредить поддон ДВС, приподнимается мотор.
Опора извлекается наружу.
Общий вид опоры ДВС.
Демонтаж рычага подвески. Теперь можно добраться до двух болтов, которыми передний сайлентблок крепится к подрамнику передней подвески.
Демонтаж нижнего рычага. Они откручиваются пневмопистолетом.
Снятие рыгача. Отворачивается болт заднего сайлентблока. После чего старый рычаг демонтируется.

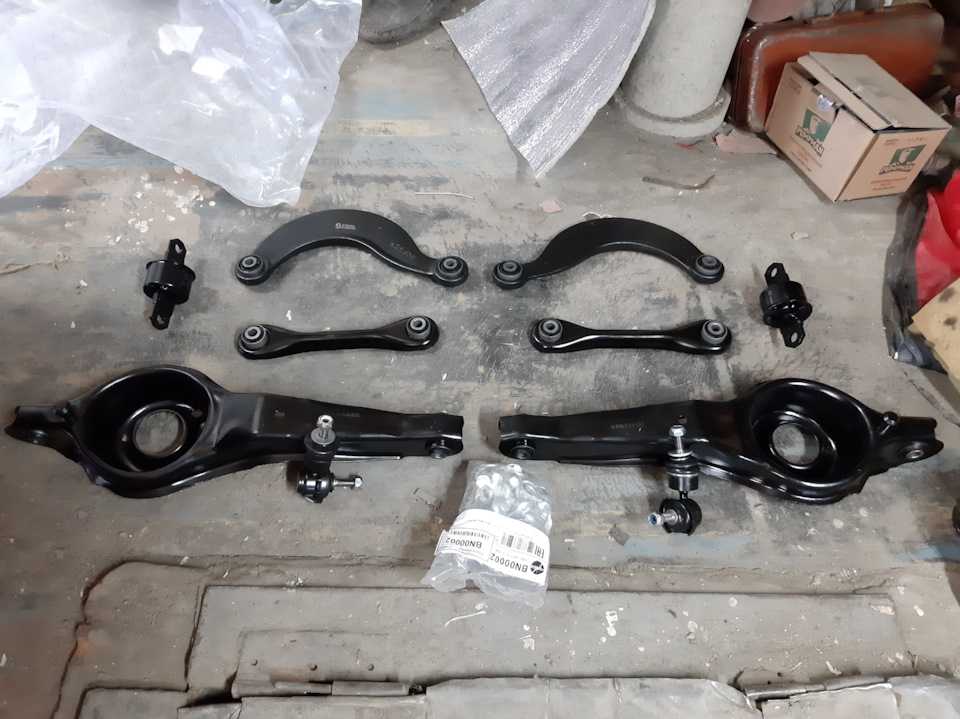

Общий вид старого и нового рычага подвески.
Общий вид. Посадочное место рычага.
Устанавливается на место новый рычаг.
Установка нового рычага. Прикручиваются два болта переднего сайлентблока.
Затяжка рыгача. Затем задний сайлентблок. Гайки при этом затягиваются определенным моментом затяжки, предусмотренным заводом-изготовителем.
Установка опоры ДВС. На место устанавливается опора ДВС.
Установка опоры ДВС. Опускаем ДВС при помощи все той же гидравлической стойки.
Завершающие операции. Прикручиваются шаровая опора и опора ДВС. Устанавливается обратно грязезащитный щиток. Прикручивается и протягивается динамометрическим ключом колесо. Аналогичные операции производятся с другой стороны автомобиля. После сборки

admin2017-04-22T21:50:06+03:00

Ремонт продольного рычага задней подвески VW Passat B6

СНЯТИЕ И УСТАНОВКА ПРОДОЛЬНОГО РЫЧАГА С ОПОРНЫМ КРОНШТЕЙНОМ

Снятие
Снимите колесо.
Снимите винтовую пружину.

Рис. 1. Крепление провода стояночного тормоза

Снимите крепление 1, для этого выпрессуйте внутренние стержни заклепок (рис. 1).

Открутите соединительную тягу 2 от продольного рычага.

Выкрутите болты.

Освободить электрический провод из зажима на опорном кронштейне.

Пометьте монтажное положение опорного кронштейна на кузове.

Выкрутите болты.

Рис. 2. Крепление опорного кронштейна

Извлеките продольный рычаг 1 с опорным кронштейном (рис. 2).

Если требуется, замените продольный рычаг, необходимо снять опорный кронштейн с рычага.

Рис. 3. Установка продольного рычага в тиски

Зажмите продольный рычаг в тисках так, чтобы опорный кронштейн 1 касался тисков (рис. 3).

Выкрутите болт 2. В этом случае необходимо отрегулировать монтажное положение опорного кронштейна относительно продольного рычага.

Определение монтажного положения опорного кронштейна относительно продольного рычага

Рис. 4. Схема установки опорного кронштейна относительно продольного рычага: 1 – опорный кронштейн; 2 – продольный рычаг

Замерьте размер «а» от центра болта до наружной кромки опорного кронштейна. Размер а составляет 57,5 ± 1 мм.

После установки размера а, затяните болт.

Установка

Рис. 5. Позиция затяжки болтов крепления продольного рычага к корпусу ступичного подшипника

Резьбовое соединение продольного рычага с корпусом колесного подшипника можно затягивать, только если остальные детали (пружина и амортизатор — обязательно) подвески соответствующего колеса уже установлены. При затяжке подвеска колеса должна быть неподрессоренной. Только теперь продольный рычаг и корпус колесного подшипника перемещаются в нужное положение (рис. 5)

При выполнении следующих операций необходимо точно соблюдать последовательность действий.

Установите продольный рычаг и опорный кронштейн с болтами на корпус колесного подшипника, не затягивая.

Рис. 6. Установка соединительной тяги

Вставьте соединительную тягу 1 в продольный рычаг, не затягивая гайку (рис. 6)

Приподнимите подвеску колеса с помощью стойки для двигателя и коробки передач и опоры, пока опорный кронштейн не соприкоснется с кузовом. Затяните болты до старого отпечатка.

Вновь опустите подвеску колеса на стойке и снимите опору со ступицы.

Установите винтовую пружину.

Затяните болты продольного рычага моментом затяжки, при этом следите за правильным положением деталей.

Затяните гайку соединительной тяги на корпусе колесного подшипника.

Снимите крепление, для этого выпрессуйте внутренние стержни заклепок.

Установите и прикрутите колесо.

Отрегулируйте углы установки колес.

РЕМОНТ ПРОДОЛЬНОГО РЫЧАГА

Выпрессовка резинометаллической втулки

Снимите продольный рычаг.

Рис. 7. Соединительная тяга и стабилизатор

Зажмите продольный рычаг в тисках так, чтобы опорный кронштейн 1 касался тисков (рис. 7).

Выкрутите болт 2.

Рис. 8. Установка инструментов: 1 – трубка; 2 – оправка; 3 – инструмент для выпрессовки; 4 – нажимная пластина; 5 – нажимная пластина

Установите инструменты, как показано на рисунке 8.

Выпрессуйте резинометаллическую втулку.

Запрессовка резинометаллической втулки

Поставьте продольный рычаг на ровную поверхность.

Рис. 9. Установка продольного рычага на плоскости

Установите продольный рычаг на плоскости так, чтобы размер «а» был равен 113 мм (рис. 9).

Отметьте вертикальную линию на втулке продольного рычага.

Рис. 10. Расположение резинометаллической втулки

Расположите резинометаллическую втулку на продольном рычаге так, чтобы отмеченная линия находилась между выступами 1 (рис. 10).

Следите за правильностью монтажного положения резинометаллической втулки относительно втулки продольного рычага.

Рис. 11. Установка инструментов: 1 – трубка; 2 – нажимная пластина; фаска должна быть направлена к резинометаллической втулке; 3 – резинометаллическая втулка; 4 – инструмент для выпрессовки; 5 – нажимная пластина

Установите инструменты, как показано на рисунке (рис. 11).

Запрессуйте резинометаллическую втулку заподлицо.

Установите опорный кронштейн на продольный рычаг.

Установите продольный рычаг.

Проверка состояния подвески

Для продления срока службы задней оси ходовой части необходимо регулярно проверять ее состояние. Выполнять это следует через каждые 20 тыс. километров пробега или сразу после въезда в большие ямы или другие препятствия.

Сайлентблок рычага

Для проверки состояния ходовой части Форд Фокус 2 самостоятельно необходимо действовать по определенной инструкции:

Подняв автомобиль на подъемник или на домкраты, раскрутите заднее колесо и проследите за тем, как оно вращается: вращение должно происходить без лишнего шума и максимально легко.
Надавите на колесо снизу и сверху, попробовав раскачать его таким образом. При этом не должно быть ни стука, ни люфта. В противном случае, попросите помощника нажать на тормоз, а вы проделайте то же самое еще раз. Если проблема исчезла, возможно неисправен подшипник. Если нет, продолжайте диагностику.
Аккуратно вставьте отвертку между рычагом и поворотным кулаком. Если имеется люфт, шаровую опору надо менять. В случае повреждений только чехла шаровой обновите его.
Вставьте отвертку или маленькую монтировку между подрамником и рычагом, и попробуйте пошевелить проушину. Если она двигается легко, сайлентблок изношен и его следует заменить

Обратите внимание на целостность резиновой втулки.
Подвигайте шаровые шарниры на стойках: если есть люфт, замените стойки стабилизатора. Чехлы должны быть целыми, а при наличии повреждений меняйте их.
Проверьте состояние втулок, пружин, подушек и буфера движения амортизатора

При наличии масляных утечек замените амортизатор. Диагностировать неисправность телескопической стойки можно по повреждениям резиновой части верхней опоры.

Ресурс работы рычагов передней подвески Форд Фокус 2,3 составляет 80-100 тыс. км пробега, однако нагрузки при наезде на препятствие или попадании в яму могут привести к тому, что они будут деформированы или выбиты, — работа всей подвески будет нарушена, а вождение станет попросту опасным. Для предотвращения поломки рычагов нужно систематически следить за их состоянием, что можно делать ежегодно во время ТО

Важно помнить, что на Форд Фокус передний рычаг меняют в сборе с сайлентблоком. Сама замена не сложна, но для ее проведения нужна яма или подъемник, а после обязательно необходима регулировка углов развала и схождения колес, поэтому удобнее всего обратиться за помощью в автомастерскую

Рычаги задней подвески на Фокусе могут работать исправно не менее 90 тыс. км, однако плохая дорога, наезд на препятствие, неумелый ремонт или удар по колесу смогут вывести их из строя гораздо быстрее. Если у вашей машины нарушились углы установки задних колес — машину немного ведет, а сзади из-под днища слышится стук, то это могут быть «симптомы» погнутых или выбитых задних рычагов. Деформированные рычаги не ремонтируют, их меняют вместе с сайлентблоками, которые к тому времени часто бывают сильно изношенными. В одиночку и без подъемника эту задачу не выполнить, тем более что она требует много времени (у опытного механика это отнимает не менее 3-4 часов). Также после замены любого из задних рычагов нужна регулировка угла установки колес — процедура«сход-развал», поэтому лучше всего будет обратиться в автосервис Форд.

Замена рычага

Для того чтобы заменить рычаг передней подвески на «Калине», необходимо выполнить следующие манипуляции:

Выкрутите болты крепление колеса, предварительно приподняв ремонтируемую сторону.
Снимите защиту двигателя.
Выкрутите болты, при помощи которых крепится шаровая опора к кулаку.
Извлеките болт, которым закреплена стойка стабилизатора на рычаге.
Выкрутите гайку, которой закреплен поперечный рычаг кронштейна на кузове, после чего извлеките болт.
Запишите число шайб.
Растяжку необходимо удерживать при помощи ключа на 24 от проворачивания. Таким же точно ключом необходимо выкрутить гайку, которой закреплен задний край растяжки.
Снимите с заднего края опорные шайбы. После этого можно демонтировать нижний рычаг вместе с шаровой опорой.
Снимите с растяжки регулировочные и упорные шайбы.

Если необходимо произвести замену шаровой опоры, ее нужно извлечь из рычага при помощи тисков. Сборка всего узла производится в обратном порядке. Затяжку резьбовых соединений нужно производить только после того, как установите автомобиль на колеса.

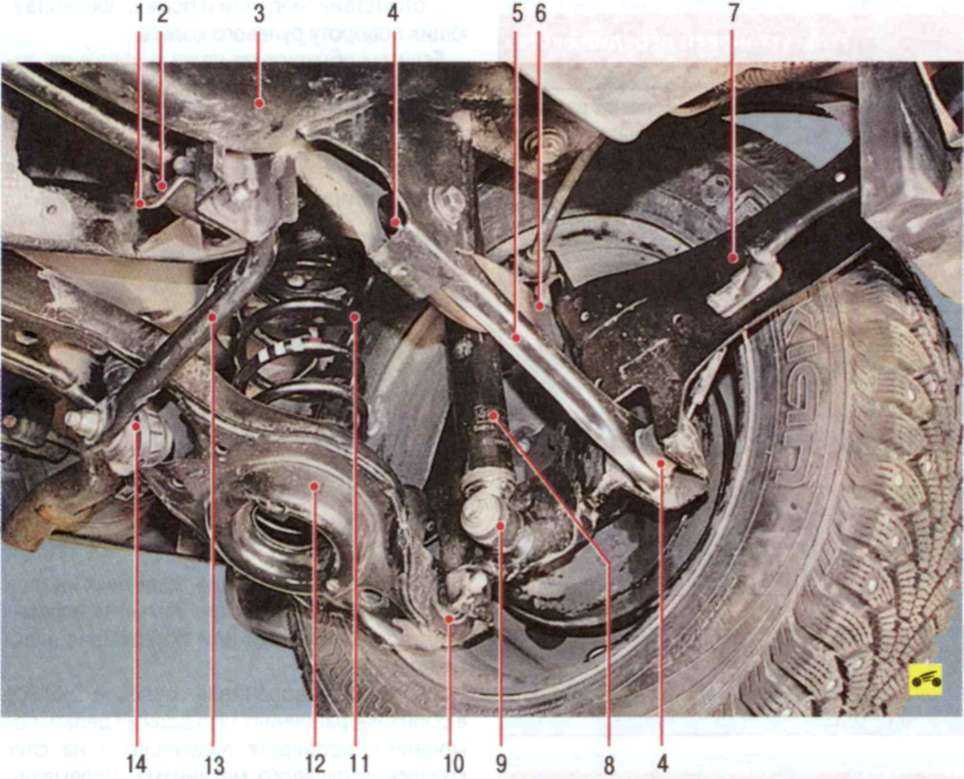

3. Задняя подвеска

Подрамник

Составные элементы

Автомобили с передним приводом

Болт, момент затяжки 90 Н·м + довернуть на 90° (после каждого снятия заменять новым).
Подрамник.
Болт, момент затяжки 90 Н·м + довернуть на 90° (после каждого снятия заменять новым).
Болт, момент затяжки 90 Н·м + довернуть на 90° (после каждого снятия заменять новым).
Болт, момент затяжки 90 Н·м + довернуть на 90° (после каждого снятия заменять новым).

Автомобили с полным приводом

Болт, момент затяжки 90 Н·м + довернуть на 90° (после каждого снятия заменять новым).
Сайлент-блок.
Болт, момент затяжки 90 Н·м + довернуть на 90° (после каждого снятия заменять новым).
Сайлент-блок.
Подрамник.
Сайлент-блок.
Болт, момент затяжки 90 Н·м + довернуть на 90° (после каждого снятия заменять новым).
Сайлент-блок.
Болт, момент затяжки 90 Н·м + довернуть на 90° (после каждого снятия заменять новым).

Снятие и установка подрамника, автомобили с передним приводом

1. Отсоединить левый и правый разъем (1) на исполнительном электромоторе стояночного тормоза, на тормозном суппорте.

2. Снять крепление (2), для этого выпрессовать внутренние стержни заклепок (стрелки).

3. Снять тормозные суппорты справа и слева и закрепить на кузове вместе с подключенными тормозными магистралями.

4. Отсоединить электропроводку датчика частоты вращения ABS (1) и высвободить.

5. На автомобилях с системой электронного регулирования демпфирования отсоединить разъем (1) и высвободить жгут проводов.

6. Отсоединить электропроводку (2) заднего левого датчика дорожного просвета (G76) (1).

Все по теме Замена рычагов передней подвески Nissan Patrol

Рузвельт написал(а)Могу сказать, что всё знать не возможно, но как вы разбираетесь в автоэлектрике меня поражает, хотя я сам занимаюсь автомобильным ремонтом и автоэлектрикой. Желаю процветания каналу вашему и надеюсь в скором времени вас можно будет поздравить со 100 тыс подписчиков). Так же достойной зарплаты вам, так как в автоэлектрике 80% это поиск неисправности, а 20% ремонт, за который клиенты часто не хотят достойно платить, не понимая сути работы по поиску неисправности. Ждём новых видео. Удачи Вам)

Лорд написал(а)Спасибо Дмитрий, очень полезный и дельный ролик, всё понятно и подробно! Большая помощь в самостоятельном ремонте.

Камо написал(а)а не опасно было заводить авто со снятыми шлангами на радиатор) Ведь в тот момент система не охлаждалась.

Janice написал(а)На холодну коли включаю зажиганія стрілка піднімається до половини, в чому проблема?

Marlowe написал(а)Здравствуйте. Я проверил датчик на сопротивление. Но одно не понятно почему в одну сторону показывает, в моем случае, 1240,а в другую сторону, поменяв щупами местами,показывает 890. Это можно считать хорошим датчиком?

Adriano написал(а)Лично я, рекомендовал бы. пользоваться тормозами, ТОЛЬКО В ЭКСТРЕННЫХ СИТУАЦИЯХ. Соблюдайте дистанцию. При движении, в пробке, я включаю пониженную (на Ниве) и, двигаюсь на холостых оборотах. Соблюдая дистанцию, ‘Волга, между машинами’. Как правило, машина успевает остановиться, сама. При разъединении сцепления. Также необходимо смотреть на светофор, не у стоп-линии, а метров за 100. Чтобы угадать какой сигнал будет включен, при вашем пересечении перекрестка.

Jaira написал(а)Здравствуйте ребята,помогите пожалуйста с советом. У меня форд Мондео 2,не греть печка дуеть холодном воздухом, поменял печку,термостат постовил на 92градуса, заслонки все работает, воздушные каналы все в порядке, все заклеине, одним словом не греить

Милер написал(а)что за бред,вместо того что бы регурярно менять масло и не знать проблем придумают какую то хрень,что это за хозяева такие которые покупают полноприводную машину что бы снять задний мост. слов нет сломал сделай

Азиза написал(а)У меня пробег на пяти машинах1500000 км пробега,что моторы бегают бомба,что никогда не разбираешься редуктор и всегда работает идеально,люди дураки кто ездит на пропане,у меня первые три машины были на пропане,проехал я на них 1000000км,намучился блин,то холостой ход,то менять резинки в редукторе,то клапан сгорел,короче туфта полная пропан.

Амортизационные стойки

Это основной элемент подвески, так как именно с помощью них производится гашение колебаний во время езды по неровным дорогам. Стойки на «Калине» состоят из металлического корпуса, в котором располагается амортизатор телескопического типа. Система гидравлическая, работает в обе стороны

При ремонте «Лады Калины» нужно особое внимание уделять состоянию элементов подвески. От нее зависит не только комфорт, но и безопасность

Между стойкой и кузовом расположена винтовая пружина и верхний опорный подшипник. На стойке к корпусу приварен кронштейн, при помощи которого крепится поворотный кулак. Примерно около середины стойки находится поворотный рычаг, который соединяется с рулевым наконечником. Немного выше располагается нижняя чашка, в которую упирается пружина.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Наши преимущества

Качество дилера

Соблюдаем все дилерские стандарты и регламенты производителя при обслуживании и ремонте Nissan.

На выбор оригинальные запчасти Nissan Patrol и проверенные аналоги.

Выгода 50%

Здесь Вы сможете не переплачивать и получить качество официального дилера с выгодой 50%.

Малое ТО за 2’540 ₽
Компьютерная диагностика: от 700 ₽
Замена моторного масла : 590 ₽
Полная замена масла АКПП : от 2500 ₽
Замена тормозных колодок : 930 ₽
Диагностика ходовой : 1800 ₽

Гарантия 2 года

Мы тщательно соблюдаем все требования и нормативы производителей при ТО и ремонте. Даем двухлетнюю гарантию.

При замене запчастей и оборудования предоставляем официальную заводскую гарантию.

Диагностика бесплатно

Не берем деньги за диагностику неисправностей при ремонте от 5’000 ₽ по программе лояльности постоянных клиентов.

Записаться на диагностику

Комфортные условия

Мягкие диваны в зоне ожидания. Вайфай, кафе и фудворкинг. Панорамное остекление для наблюдения за ремзоной.

Передняя подвеска независимая, на двух поперечных рычагах с каждой стороны, с витыми цилиндрическими пружинами, с телескопическими амортизаторами и стабилизатором поперечной устойчивости.

Рис. 6.1. Передняя подвеска: 1 – колпак; 2 – гайка; 3 – центрирующая втулка; 4 – ступица колеса; 5 – тормозной диск; 6 – сальник; 7 – наружный подшипник; 8 – кольцо; 9 – внутренний подшипник; 10 – шаровая опора; 11 – втулка стабилизатора; 12 – нижняя чашка пружины; 13 – пружина передней подвески; 14 – нижний рычаг подвески; 15 – верхняя чашка пружины; 16 – прокладка пружины; 17 – буфер сжатия; 18 – поперечина передней подвески; 19 – растяжка; 20 – болт крепления верхнего рычага; 21 – регулировочные шайбы; 22 – буфер хода отбоя; 23 – стабилизатор; 24 – верхний рычаг; 25 – шаровой шарнир; 26 – скоба; 27 – поворотный кулак; 28 – амортизатор; 29 – защитный кожух переднего тормоза

Верхние 24 и нижние 14 (рис. 6.1) поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).

Шаровая опора 10 имеет такую же конструкцию, что и шаровой шарнир 25, и соединена с поворотным кулаком и рычагом подвески так же, как и шарнир.

Верхний рычаг 24 подвески соединен с кронштейном поперечины осью, прикрепленной к кронштейну двумя болтами 20, а нижний рычаг 14 прикреплен болтом-осью к поперечине подвески.

Между осью верхнего рычага и кронштейном установлены регулировочные шайбы, изменением количества которых регулируют развал колес и продольный угол наклона оси поворота колеса. Оба рычага подвески соединены с осями через резинометаллические шарниры (сайлентблоки), обеспечивающие беззазорное соединение этих деталей. Такой шарнир включает в себя резиновую втулку, наружную и внутреннюю металлические втулки.

В поворотном кулаке установлены два подшипника – внутренний 9 и наружный 7, во внутренних кольцах которых с натягом установлена ступица колеса. На ступице установлен тормозной диск 5. Со стороны тормозного щита ступица уплотнена сальником 6, а снаружи – колпаком 1. Регулируют затяжку подшипников ступицы гайкой одноразового пользования 2.

Пружины 13 передней подвески цилиндрические. Амортизаторы 28 передней подвески – телескопические, двухстороннего действия. Верхние концы амортизаторов через резиновые подушки закреплены в кронштейнах поперечины передней подвески, а нижние прикреплены к кронштейнам нижних рычагов.

Боковые крены кузова при прохождении поворотов компенсирует стабилизатор 23 поперечной устойчивости, закрепленный через резиновые втулки 11 по концам на нижних рычагах, а в средней части – на крышке редуктора переднего моста и на лонжеронах кузова.

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

Датчик температуры воздуха ваз 2112 16 клапанов где находится
Установка зажигания 4g13 мицубиси
Замена стеклоподъемника карина е
Замена тормозной магистрали на ланосе
Как снять центральную консоль ниссан максима

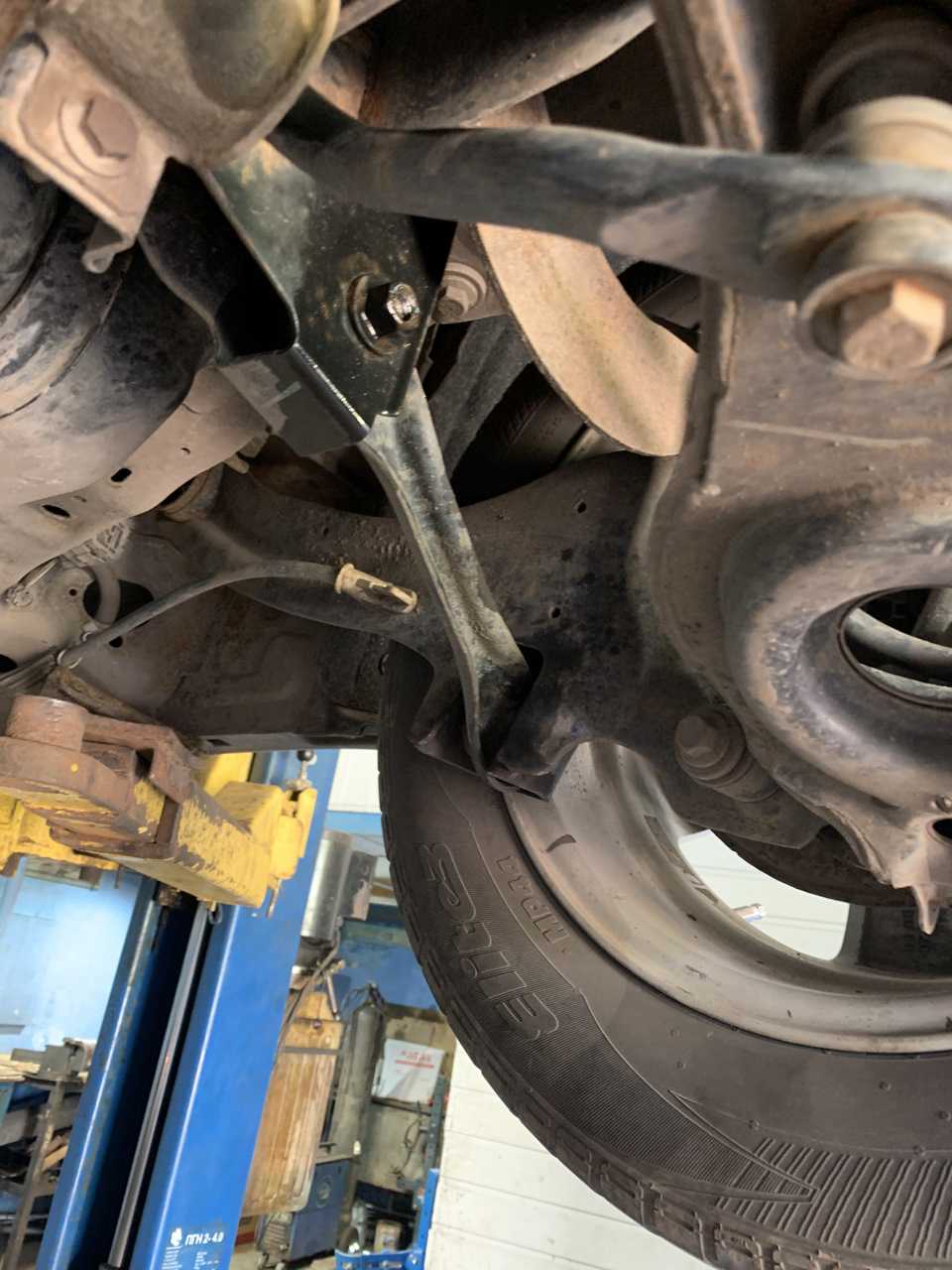

Операции по снятию рычага передней подвески Лада Калина

Вывешиваем автомобиль, снимаем колесо с той стороны, где будем снимать рычаг. Снимаем защиту двигателя. Снимаем шаровую опору, смотрите статью «Снятие шаровой опоры с Лада Гранта». операции по снятию шаровой опоры на этих автомобилях аналогичны.Удерживая растяжку рожковым ключом «на 24», накидным ключом той же размерности отворачиваем гайку растяжки.

Отверните болт крепления тяги соединяющей рычаг и стабилизаор поперечной устойчивости. Часто если болты давно не менялись, не раскручивались, то они могут сломаться. Перед снятием рычага лучше всего иметь запасные.

Выколоткой из мягкого металла выбиваем и вынимаем болт. Не повредите резьбу.

Двумя ключами «на 19» отворачиваем гайку болта крепления рычага к кузову.

Вынимаем (или выбиваем) болт и снимаем рычаг с кронштейна.

Снимаем с растяжки шайбу и снимаем рычаг.

На растяжке за большой шайбой расположены шайбы регулировки угла продольного наклона оси поворота стойки (на фото показано три шайбы, может быть и другое количество)

Шайбы приберите, и установите обратно в том же количестве. В случае если снимаются рычаги с двух сторон, то промаркируйте шайбы, чтобы их установить на свои места.

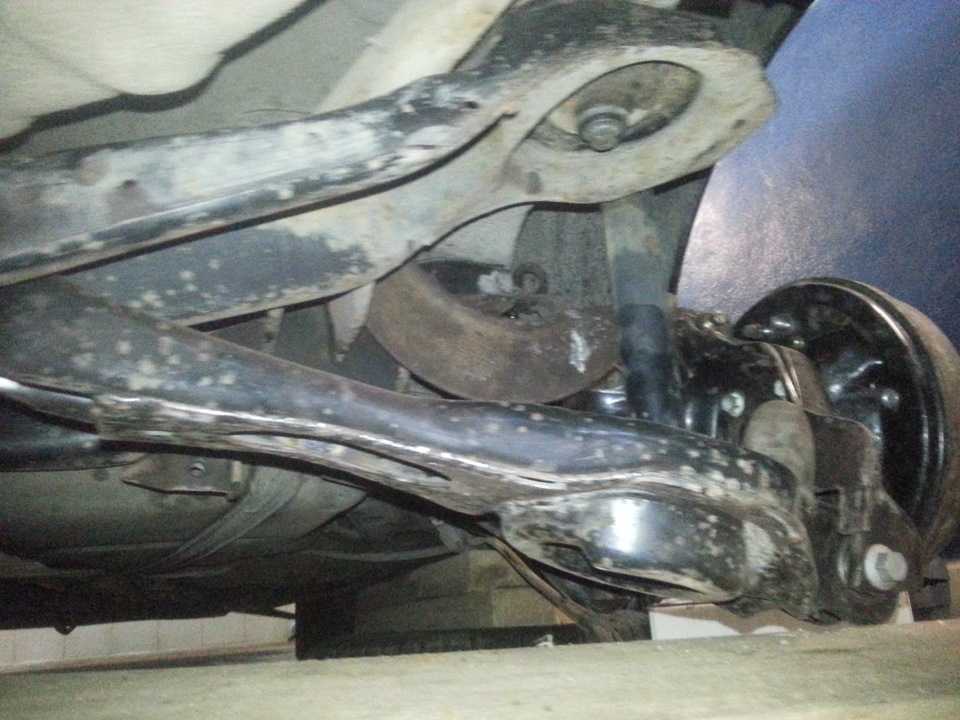

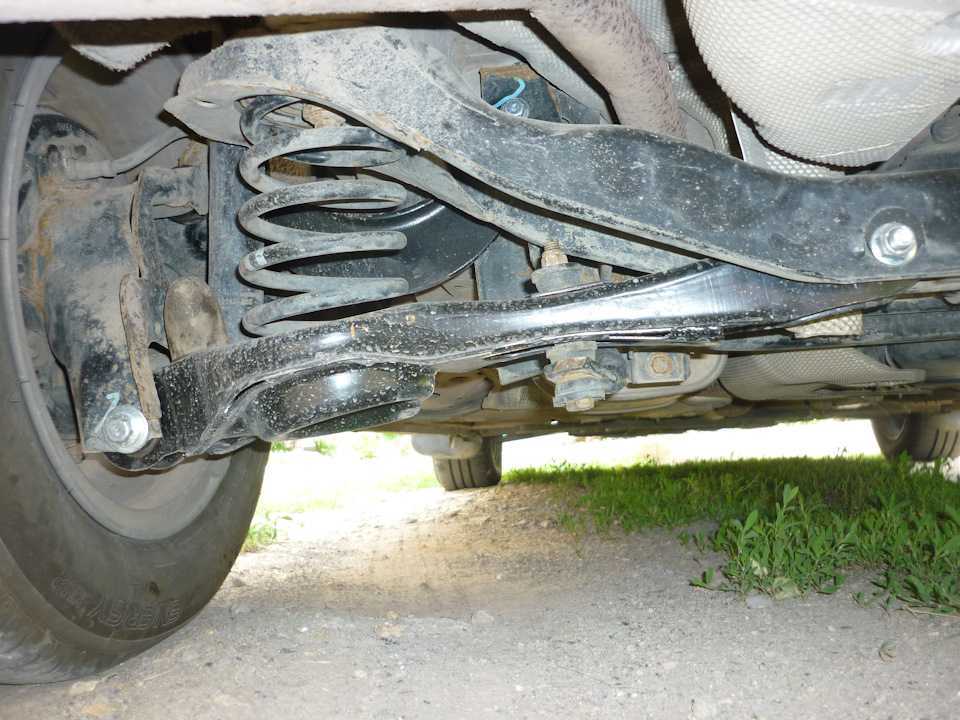

Снятие продольного рычага.

Выводим резиновую втулку жгута проводов датчика скорости вращения заднего колеса из кронштейна продольного рычага.
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки (см. Замена колодок тормозных механизмов задних колес).
Выводим наконечник троса из отверстия в щите тормозного механизма…

…и из отверстия в кронштейне продольного рычага.

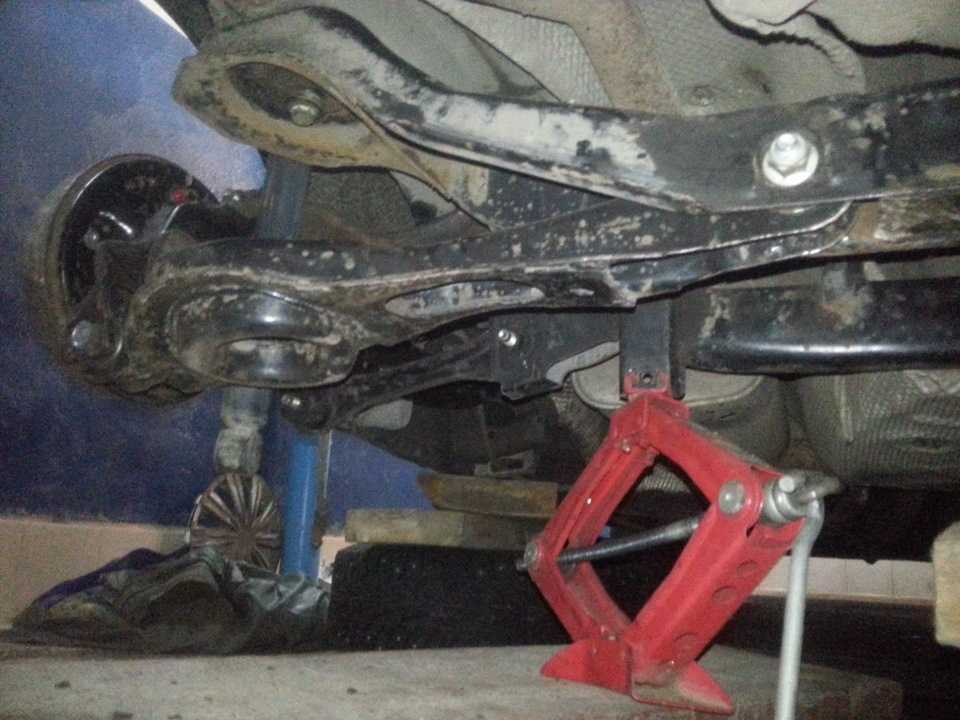

Устанавливаем регулируемый упор под кулак задней подвески и поджимаем кулак.

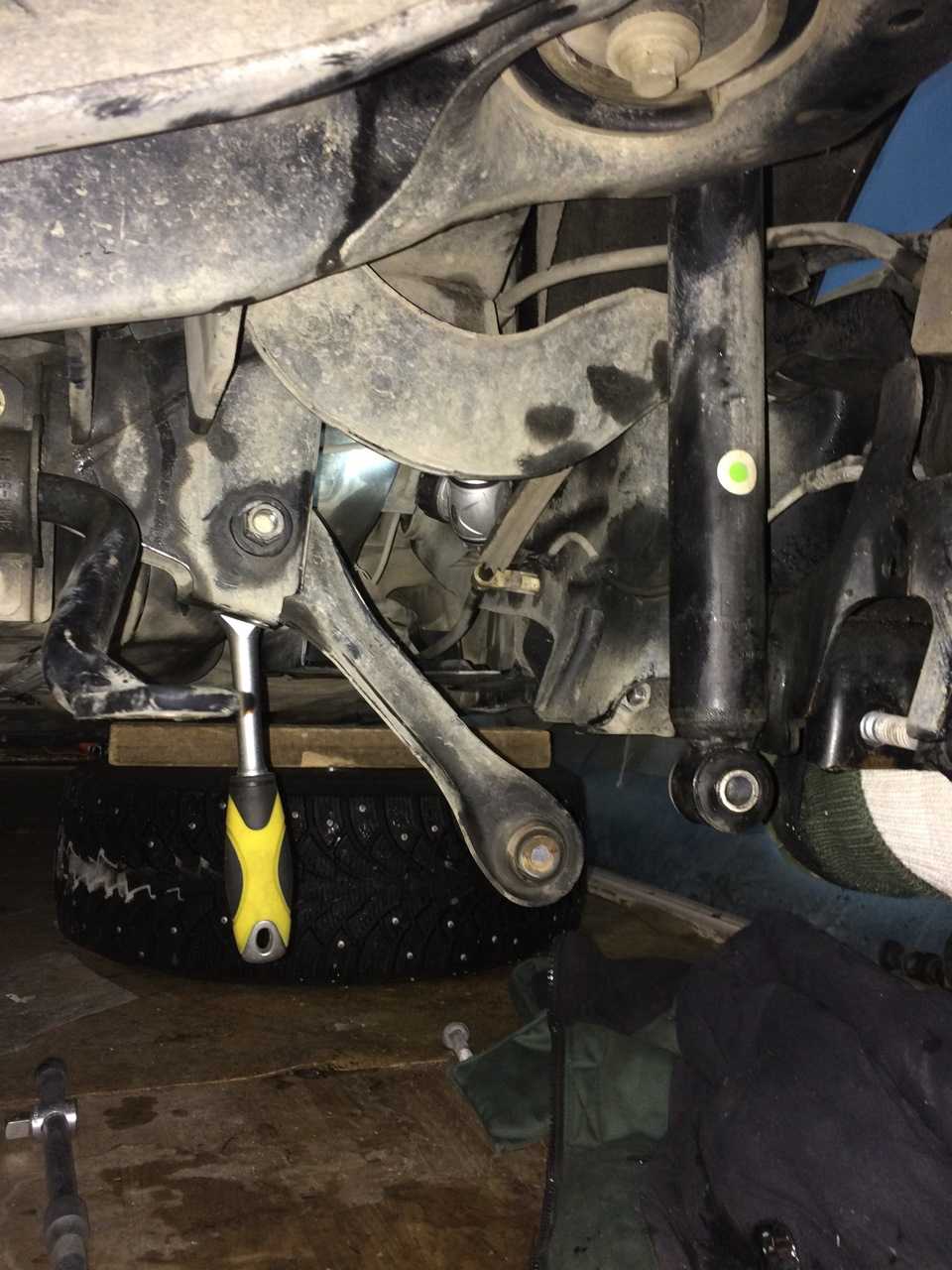

Головкой «на 21» отворачиваем гайку болта крепления рычага к кронштейну кузова, удерживая болт от проворачивания накидным ключом того же размера.
Длина болта не позволяет вынуть его из отверстий кронштейна и рычага, поэтому…

…головкой «на 18» с удлинителем отворачиваем три болта крепления кронштейна к днищу кузова.

Снимаем продольный рычаг вместе с кронштейном.
Вынимаем болт…

…и отсоединяем рычаг от кронштейна.
Устанавливаем продольный рычаг в обратной последовательности.
Гайки болтов крепления рычага окончательно затягиваем предписанным моментом (см. Приложения) в положении «автомобиль на колесах».

Как изготовить съемник для замены сайлентблока заднего рычага подвески

Прежде всего подберите подходящий чертеж и изображения агрегата, на которые можно ориентироваться. Он состоит из болтов и металлических деталей определенного размера. Универсальный вариант — гидравлический (он поможет при снятии и запрессовке). На изготовление “домашнего” аппарата уйдет примерно два часа. Для процедуры понадобятся:

отрезок металлической трубы (необходим диаметр немного больше выбранного сайлентблока);
набор отверток и ключей;
длинный болт с хорошей резьбой;
стальные шайбы;
спецодежда и перчатки.

Сначала изучите устройство подвески (не забывайте про инструкцию производителя). С одной стороны трубы вставьте старое устройство, с другой — новое. Необходимо “выдавить” один механизм вторым. Исправный механизм направьте точно в посадочное место и закрутите в центре болт. Если возникают трудности, немного постучите молотком по деталям — дело должно пойти легче (будьте осторожны — лучше надеть перчатки). Если планируете сохранить изношенную деталь, подставьте лоток (иначе есть риск загрязнения). Создавая приспособление для съема, учитывайте размер и структуру узла вашей машины.

Рычаги подвески

Рычаг передней подвески «Калины» удерживается при помощи растяжки от перемещения. Эта растяжка задним краем закреплена на рычаге резинометаллическими шарнирами. Передний край этой растяжки закреплен при помощи подушки к специальному кронштейну, который прикручен к кузову автомобиля. Можно изменить число шайб, которые находятся в заднем и переднем креплениях этой растяжки. Тем самым вы сможете отрегулировать угол наклона оси колеса в продольном направлении.

Стабилизатор соединяется с рычагами передней подвески. Средняя часть его закреплена при помощи скоб и резиновых подушек на кузове. При движении одного рычага подаётся движение посредством стабилизатора на второй. Это позволяет существенно снизить раскачивание автомобиля при движении по неровным дорогам, а также уменьшить крены при прохождении поворотов.

Новую «Ладу Калину» обслуживать практически не нужно, желательно только иногда проверять углы установки передних колес. Также рекомендуется время от времени проводить диагностику подвески, чтобы на ранних стадиях выявить поломки.

Подготовка к замене сайлентблоков

Очень важно помнить места установки перед снятием старых элементов — если новые установить неправильно, то срок их службы существенно сократится. Помечать места установки необходимо для всех групп деталей. После снятия рычагов можно приступать к удалению старых сайлентблоков

Относительно целые «конфетки» выбиваются обычно с трудом, в то время как сильно изношенные вполне можно выдавить пальцем, приложив незначительные усилия. Для упрощения процесса демонтажа рекомендуется побрызгать их WD и подождать несколько минут, пока состав не впитается. Затем пара сильных и точных ударов молотком — и «конфетки» буквально вылетают из гнезда

После снятия рычагов можно приступать к удалению старых сайлентблоков. Относительно целые «конфетки» выбиваются обычно с трудом, в то время как сильно изношенные вполне можно выдавить пальцем, приложив незначительные усилия. Для упрощения процесса демонтажа рекомендуется побрызгать их WD и подождать несколько минут, пока состав не впитается. Затем пара сильных и точных ударов молотком — и «конфетки» буквально вылетают из гнезда.

Подготовка к замене сайлентблоков на Камри

С «таблетками» обычно приходится серьёзно помучаться — нередко обычных тисков недостаточно для их выдавливания из посадочного места. В качестве альтернативы можно тщательно прогреть часть рычага газовой или бензиновой горелкой, после чего уже выбить обгоревшие сайлентблоки. В противном случае придётся искать многотонный пресс для их выдавливания.
