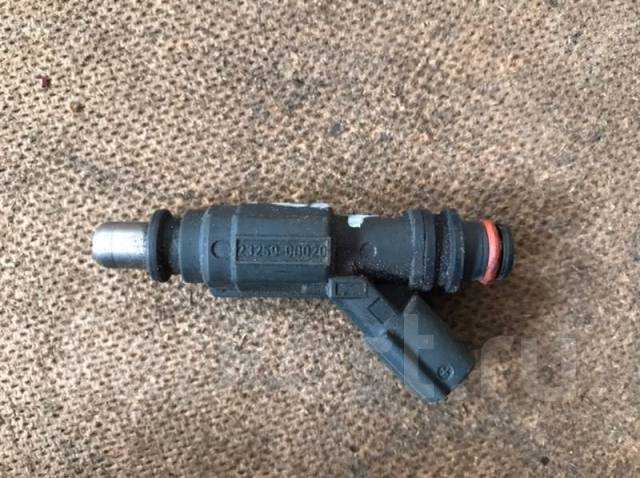

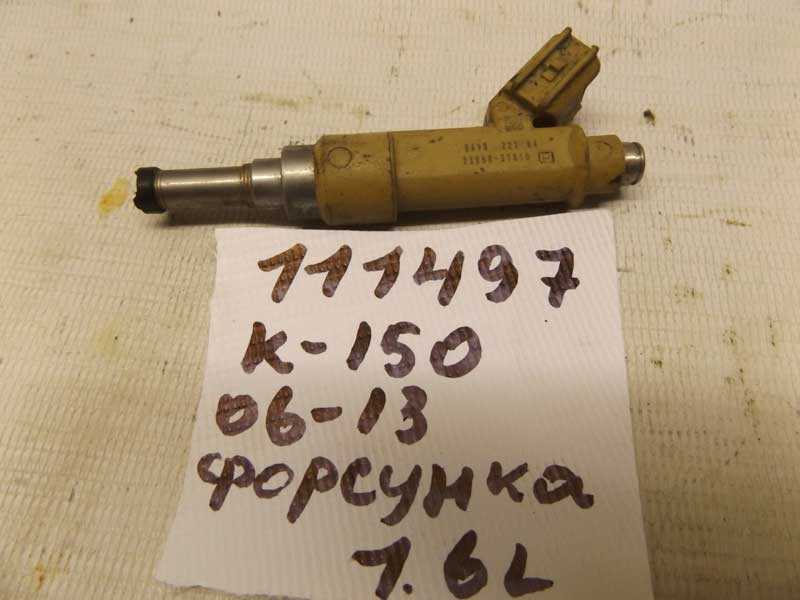

Топливные форсунки toyota corolla 120 150 кузов

Основные неисправности форсунок

Практически все неисправности, возникающие как в дизельных, так и в бензиновых форсунках, связаны с их засорением. И вопрос сводится лишь к тому, как именно в распылителе возник засор.

Стук

Так называемый стук — неисправность, возникающая вследствие закоксовывания отверстий распылителя. Дело в том, что эта деталь регулярно подвергается воздействию высоких температур. Если водитель постоянно использует некачественное топливо, на распылителях скапливаются смолистые отложения.

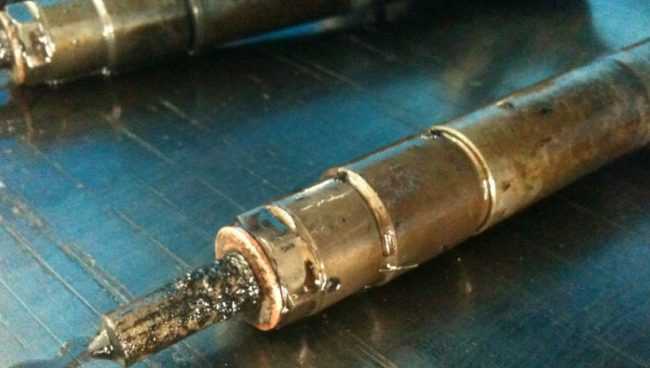

Распылитель форсунки Common Rail вышел из строя из-за некачественного топлива

Постепенно поверхность этих отложений покрывается твёрдым нагаром, а в подаче топлива начинаются перебои. Именно в этот момент механизм начинает «стучать». Вот признаки его стука:

• мощность двигателя существенно снижается;
• увеличение оборотов двигателя приводит к рывкам и провалам;
• на низких оборотах мотор работает нестабильно и часто глохнет;
• токсичность выхлопных газов увеличивается в два, а иногда и в три раза.

Для устранения устройство необходимо промыть. Вот основные способы промывки:

• промывка с помощью особых топливных присадок;
• промывка на стенде (для этого детали придётся снимать).

Течь

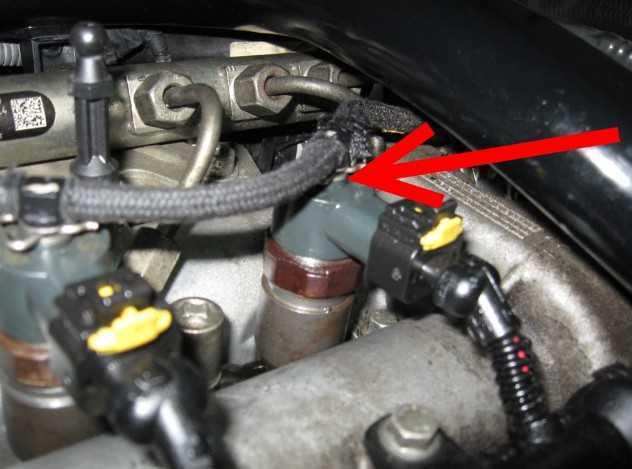

Течь форсунки обычно возникает из-за разрушения уплотнительного кольца, находящегося под ней. Любая, даже самая незначительная трещина в этой детали ведёт к утечке, так как давление в топливопроводе очень высокое. Кроме того, из-за разрушившегося кольца топливная система утрачивает герметичность и начинается и начинается подсос воздуха в камеру сгорания двигателя.

Из-за разрушения уплотнительного кольца форсунка Common Rail может потечь

Вот признаки того, что форсунка потекла:

• при осмотре двигателя вокруг детали видны характерные маслянистые потёки;
• двигатель очень трудно завести;
• запущенный двигатель работает с перебоями и характерными хлопками.

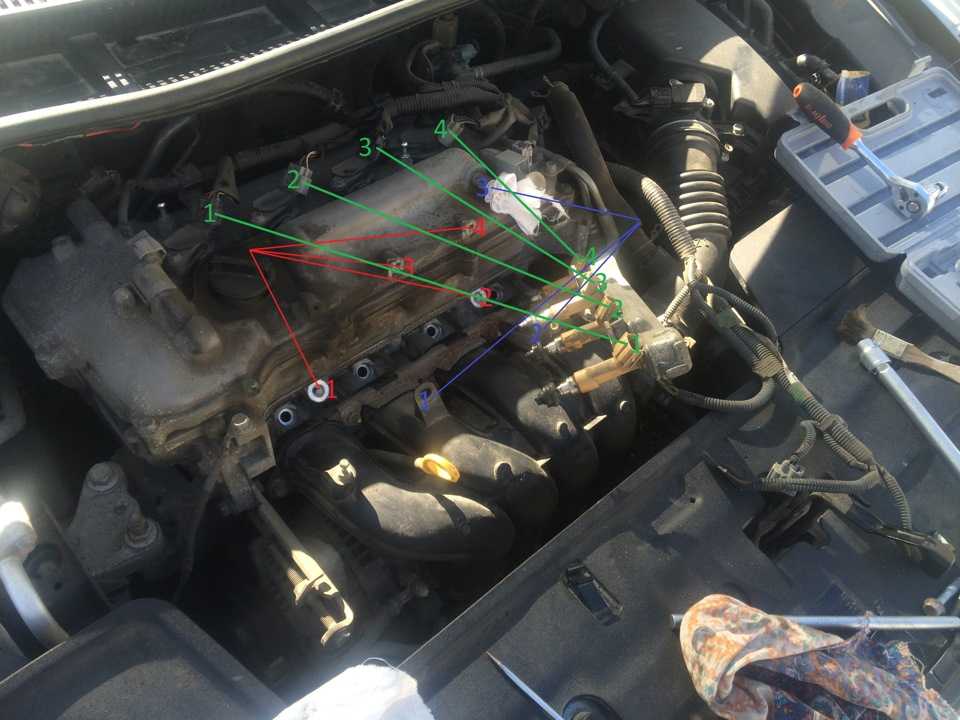

Проверка питания

Глушим двигатель. Первый вариант:

1. Снимаем разъём питания форсунки 1 цилиндра.
2. Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
3. Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
4. Если показания напряжения появились, значит проводка исправна.
5. Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
6. Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Диагностика топливной форсунки

Специфика диагностики форсунки определяется типом детали. При этом диагностику можно выполнить как в сервисе, так и в гараже.

Проверка питания

Для оценки электроснабжения потребуется сделать следующее:

1. Снять разъем питания форсунки первого цилиндра.
2. Подсоединить мультиметр с настройками оценки постоянного напряжения в пределах 0-20 В.
3. Завести автомобиль и проанализировать результаты измерений. В исправном состоянии форсунка дает короткие импульсы.
4. В случае если на фишку питания не приходит напряжение, заглушить авто и выполнить проверку проводки либо найти дефект во время визуального осмотра.
5. Подключить форсунку первого цилиндра и повторить проверку процедуру с 2-4-ыми элементами.

Для оценки электроснабжения потребуется снять разъем питания форсунки.

Изменение сопротивления

Сначала нужно уточнить модель форсунки, которая используется на вашем транспортном средстве. Дальше следует определить сопротивление катушек внутри детали.

Заглушив двигатель, необходимо снять разъемы питания, подключить мультиметр и запустить его в режиме измерения 0-200 Ом

Важно проанализировать сопротивление каждой детали. Оно должно соответствовать заявленным в технических характеристиках параметрам

Дианостика на рампе

Для диагностики нужно снять топливную рейку с зафиксированными инжекторами. Дальше следует подключить контакты к рампе и форсункам (если они отключались). Рампа размещают под капотом таким путем, чтобы удалось установить под каждой деталью емкость со шкалой.

После этого требуется подсоединить трубки подачи топлива и убедиться в надежности их фиксации.

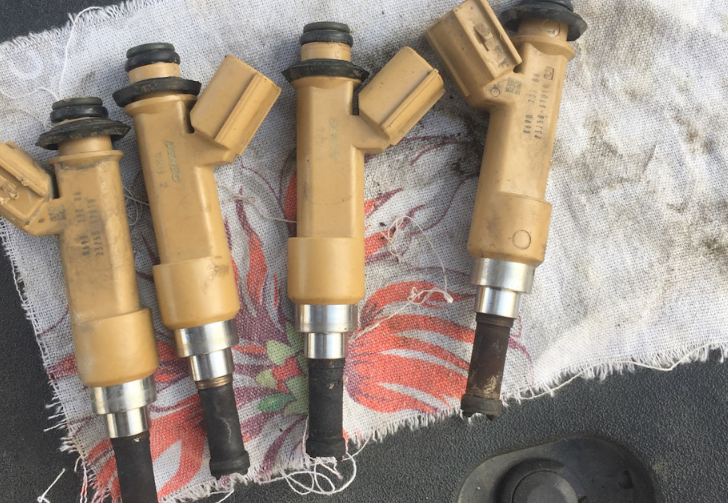

Забитые форсунки

На следующем этапе необходимо включить зажигание и провернуть мотор стартером. Такие действия лучше проводить вместе с коллегой.

Пока второй человек вращает мотор, важно проследить за исправностью всех инжекторов. Впрыск горючего должен оставаться идентичным на всех элементах. Финишный этап сводится к отключению зажигания и оценке объема топлива в емкостях

Финишный этап сводится к отключению зажигания и оценке объема топлива в емкостях.

Проверка на стенде

В автомастерских установлены стенды для диагностики и восстановления форсунок. Методика проверки на такой поверхности предусматривает разборку рампы и инжекторов ТС. Стенд позволяет реализовать комплексную диагностику, проверить эффективность впрыска горючего и определить электрическое сопротивление. Отдельные мастера сооружают стенды в домашних условиях.

Принцип работы топливных форсунок

Подача топлива в автомобильные двигатели реализуется посредством двух технических решений. Первое – это карбюраторная система. Альтернативный вариант – топливная форсунка, или инжектор. Топливо поступает в форсунку, которая распыляет его непосредственно в цилиндрах двигателя либо в выпускном воздушном тракте. Данная система используется в дизельных и бензиновых силовых агрегатах.

Функционирование топливных форсунок основано на простом принципе. Цикл работы инжектора состоит из четырех стадий:

• закрытый клапан находится под давлением;
• клапан открывается, распыленное топливо начинает поступать в двигатель;
• при полном открытии клапана подается нужное количество топлива;
• требуемая порция топлива распылена, клапан закрывается.

Инжекторы могут отличаться деталями конструкции, которые вносят свои нюансы в вышеописанный процесс.

Определение неисправности

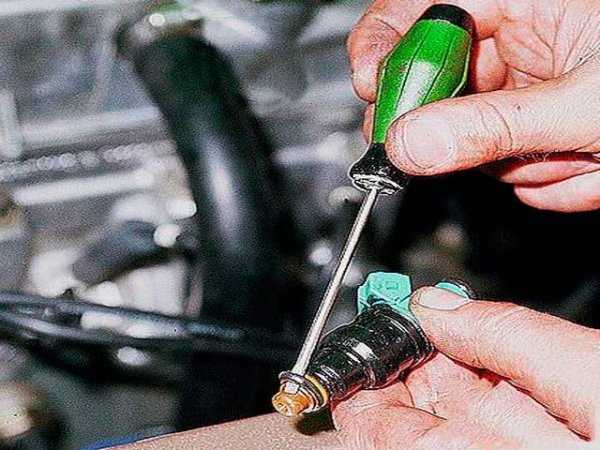

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Источник

Замена топливных форсунок Мазда 3

Топливные форсунки служат для дозированного впрыска топлива в двигатель. Устанавливаются они на инжекторных автомобилях на топливной рампе. От их работы зависит правильное функционирование системы питания автомобиля и работа двигателя. К сожалению, в процессе эксплуатации они нередко засоряются. Поэтому каждые 30-40 тыс. км их рекомендуется промывать, а через 100 тыс. км – делать замену топливных форсунок Мазда 3.

На срок службы влияет качество топлива, периодичность промывания топливной системы, исправность других узлов подачи топлива и манера езды. Признаки того, что пора делать делать диагностику, следующие. Пуск мотора затруднен, расход топлива увеличен, снижена мощность и динамичность разгона, при этом идет детонация. Перебои в работе двигателя на холостом ходу, провалы при нажатии на педаль газа. В системе выхлопа увеличилась доля токсичных газов, слышатся хлопки в выпускной системе. В системе зажигания идет пропуск воспламенения. Не обязательно наличие всех этих признаков в комплексе, но при появлении нескольких мы рекомендуем сделать проверку на стенде.

Стоимость:

Вид работы	Цена
Замена форсунок, бензин (инжектор)	от 1500 руб.
Замена форсунок, дизель	от 3000 руб.

Автосервисы в Санкт-Петербурге:

Лучше всего это сделать замену на наших СТО. Топливная форсунка может повредиться абразивными частичками грязи в топливе. Резиновые части растрескиваются от эксплуатации в условиях высоких температур. Кроме визуальных повреждений при диагностике измеряют сопротивление на клеммах и давление. Если есть неполадки, делаем замену на новые или восстановленные. Обязательно заменяем уплотнительные кольца. Если фиксаторы плохо держат, их меняют тоже. Заменяется уплотнительное кольцо регулятора давления топлива.

После замены, сразу сделаем тестовую проверку. Подача топлива в норме должна идти ровным конусом, показания измерительных приборов – быть в норме. Самостоятельно сделать такую работу можно, если вы делали это раньше и разбираетесь в вопросе. Если же нет опыта или времени, приглашаем вас на замену в наши СТО.

Для продления срока службы, необходимо вовремя менять топливный фильтр, чистить бензобак, использовать качественное топливо, присадки для его очистки, следить за состоянием системы питания автомобиля в целом.

Промывка

После извлечения форсунки можно приступать к ее промывке, но для этого предварительно снимаем уплотнительные кольца, установленные на ее распылителе и корпусе.

Делать это нужно аккуратно, чтобы не нанести повреждений.

Промывка же делается так:

Надеваем свободный конец подготовленного шланга на форсунку, фиксируем ее при помощи хомута

К пластиковой трубке подсоединяем баллон с чистящим средством; К выводам форсунки подсоединяем провода, при этом важно не перепутать полярность. Поэтому лучше заранее поинтересоваться, где какой выход

При подключении проводов также следует позаботиться об изоляции. Затем подключаем проводку к АКБ; Создаем давление в шланге, для чего пару раз нажимаем на распылитель баллончика; Тумблером или кнопкой включаем в работу форсунку, после чего она начнет распылять чистящее средство; Чистку проводим пока ее распыление не станет равномерным. При этом необходимо постоянно поддерживать давление в шланге, нагнетая его из баллончика. Важно не допустить, чтобы форсунка работала вхолостую; После промывки на форсунку надеваются новые уплотнительные кольца, и она устанавливается в рампу.

Снятие и установка топливных форсунок на Mazda 3

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите воздушный фильтр

Отсоедините разъем топливной форсунки.

Снимите быстросъемный соединитель.

Снимите распределитель топлива.

Рис. 1. Топливная форсунка и распределитель топлива: 1 – быстросъемный соединитель; 2 – распределитель топлива; 3 – зажим топливной форсунки; 4 – топливная форсунка; 5 – изолятор

Рис. 2. Топливная форсунка

Если фланец топливной форсунки или элемент распределителя топлива с покрытием, имеет повреждения, это может вызвать утечку топлива.

Для предотвращения повреждения снимайте зажим топливной форсунки аккуратно (рис. 2).

Использование деформированного зажима топливной форсунки может стать причиной неправильной установки топливной форсунки и утечки топлива. После снятия топливной форсунки замените зажим новым.

Рис. 3. Первая стадия снятия зажима топливной форсунки

Отделите одну сторону зажима топливной форсунки от фланца топливной форсунки (рис. 3).

Рис. 4. Вторая стадия снятия зажима топливной форсунки

Удерживая снятую при выполнении первой операции сторону зажима топливной форсунки для предотвращения ее повторного защелкивания снимите другую сторону зажима топливной форсунки (рис. 4).

Рис. 5. Окончательное снятие зажима топливной форсунки

Снимите зажим топливной форсунки сдвигая его в осевом направлении (рис. 5).

УСТАНОВКА

Нанесите небольшое количество чистого масла на новое уплотнительное кольцо.

Поврежденное уплотнительное кольцо может вызвать утечку топлива.

Следите за тем, чтобы не повредить уплотнительное кольцо, при установке топливной форсунки.

Если на соединительной части топливной форсунки есть посторонние предметы, то топливная форсунка и распределитель топлива могут быть повреждены.

Для предотвращения повреждения очистите соединительную часть перед подключением топливной форсунки.

Рис. 6. Установка топливной форсунки

Установите топливную форсунку непосредственно в отверстие (рис. 6).

Проверьте, что топливная форсунка вращается плавно. Если это не так, установите топливную форсунку заново.

Установите новый зажим топливной форсунки на топливной форсунку и установите поддерживающий элемент на нижнюю части разъема топливной форсунки.

Рис. 7. Установка зажима топливной форсунки

Вставьте фланец топливной форсунки в паз зажима топливной форсунки и сдвиньте зажим топливной форсунки по форсунке, при этом паз зажима топливной форсунки должен быть параллелен фланцу топливной форсунки (рис. 7).

Основные неисправности форсунок

Практически все неисправности, возникающие как в дизельных, так и в бензиновых форсунках, связаны с их засорением. И вопрос сводится лишь к тому, как именно в распылителе возник засор.

Стук

Так называемый стук — неисправность, возникающая вследствие закоксовывания отверстий распылителя. Дело в том, что эта деталь регулярно подвергается воздействию высоких температур. Если водитель постоянно использует некачественное топливо, на распылителях скапливаются смолистые отложения.

Распылитель форсунки Common Rail вышел из строя из-за некачественного топлива

Постепенно поверхность этих отложений покрывается твёрдым нагаром, а в подаче топлива начинаются перебои. Именно в этот момент механизм начинает «стучать». Вот признаки его стука:

• мощность двигателя существенно снижается;
• увеличение оборотов двигателя приводит к рывкам и провалам;
• на низких оборотах мотор работает нестабильно и часто глохнет;
• токсичность выхлопных газов увеличивается в два, а иногда и в три раза.

Для устранения устройство необходимо промыть. Вот основные способы промывки:

• промывка с помощью особых топливных присадок;
• промывка на стенде (для этого детали придётся снимать).

Течь

Течь форсунки обычно возникает из-за разрушения уплотнительного кольца, находящегося под ней. Любая, даже самая незначительная трещина в этой детали ведёт к утечке, так как давление в топливопроводе очень высокое. Кроме того, из-за разрушившегося кольца топливная система утрачивает герметичность и начинается и начинается подсос воздуха в камеру сгорания двигателя.

Из-за разрушения уплотнительного кольца форсунка Common Rail может потечь

Вот признаки того, что форсунка потекла:

• при осмотре двигателя вокруг детали видны характерные маслянистые потёки;
• двигатель очень трудно завести;
• запущенный двигатель работает с перебоями и характерными хлопками.

Подготовка к замене

Замену фильтра очистки топлива следует проводить на остывшем двигателе и при минимальном количестве бензина в баке.

В первую очередь нужно стравить избыточное давление в системе. Для этого из соответствующего гнезда монтажного блока необходимо вытащить предохранитель топливного насоса (F24 – F/PUMP, 15A). Затем автомобиль заводится для полной выработки остатков бензина в магистралях. После того как машина самостоятельно заглохнет, нужно выключить зажигание и отсоединить аккумуляторную батарею.

Для доступа к топливному модулю нужно полностью вынуть заднее сидение. Далее, выкручиваются крепежные винты, и снимается крышка технологического отверстия.

Перед дальнейшими действиями следует очистить корпус топливного фильтра и прилегающие поверхности от пыли и грязи, чтобы избежать попадания частиц мусора в бензобак, и подложить ветошь под соединение топливного патрубка. Далее, отсоединяются бензопровод, электропроводка насоса и фиксатор воздухоотводящего патрубка. После этого со стороны днища автомобиля снимается бензобак.

Предупреждение! Некоторые автовладельцы, не желая снимать топливный бак, рекомендуют расширить технологический люк с помощью болгарки или ножниц по металлу. Категорически не рекомендуется проводить замену бензинового фильтра подобным образом.

Система питания бензиновых двигателей объемом 3.5 л и 3.7 л

Понижение давления в системе

Внимание: — Нижеуказанные действия необходимо выполнять всегда перед снятием какого-либо компонента системы питания. — Система подачи топлива находится под давлением даже при неработающем двигателе. 1

Отвернуть крышку топливоналивной горловины, чтобы понизить давление в топливном баке

1. Отвернуть крышку топливоналивной горловины, чтобы понизить давление в топливном баке.

2. Отсоединить отрицательную клемму аккумуляторной батареи.

3. Снять реле топливного насоса.

4. Соединить отрицательную клемму АКБ.

5. Запустить двигатель.

6. После того, как двигатель заглохнет, необходимо провернуть его несколько раз.

7. Установить замок зажигания в положение LOCK.

8. Установить реле топливного насоса.

Проверка герметичности

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Снять реле топливного насоса.

3. С помощью провода замкнуть выводы С и D реле топливного насоса в блоке предохранителей.

Внимание: Необходимо замкнуть только вышеуказанные выводы, в противном случае последует неисправность блока предохранителей

Если возникли проблемы с подачей топлива и воздушной массы

В этом случае подготовите отвертку с прямым наконечником, плоскогубцы, иглу и тонкую проволоку. Проблему подачи топлива фиксируют по возникновению пены и просачиванию ее сквозь основание сопла. Скорее всего засорился жиклер.

Ремонтные работы предполагают такую последовательность манипуляций:

1. При наличии видимого небольшого зазора иглу аккуратно вставляют в калибровочное углубление и прочищают ею топливную трубку.
2. Если положительного результата не намечается, жиклер снимают.
3. Проволоку размещают в отверстии топливной трубки.
4. Далее открутите вентиль.
5. Залейте в канал бензин. Проделывайте манипуляцию бережно и неторопливо.
6. Соберите конструкцию в единое целое, поставьте на место жиклер.
7. Если из-под штока появилось пламя, погасите огонь.
8. Демонтируйте рукоятку вентиля и в заборной игле замените изношенную сальниковую набивку новой.

Если в паяльной лампе нарушены показатели давления воздуха на внутренней поверхности камеры, ремонт осуществляют исходя из каналов, которые функционируют для подачи воздушной струи. Мастеру следует удалить нагар, залив каналы трихлорэтиленом. После, чтобы вымыть образованную на стенках ржавчину, промойте каналы кислотой, высушите, продув сжатым воздухом.

Работы выполняют в специальных перчатках. Глаза тоже лучше защитить очками.

Видеоинструкцию, как ремонтировать паяльную лампу своими руками, можно посмотреть дальше: Как избежать регулярного ремонта

Чтобы к ремонту паяльной лампы прибегать нечасто, необходимо придерживаться инструкции к использованию агрегата. Мы привыкли включать паяльную лампу в помещении. Но тогда следует помнить, что в работающем состоянии инструмент должен находиться не дольше 15-30 минут. После использования комнату тщательно проветривают.

Продлить жизнь оборудованию можно, применяя такие правила:

1. Перед тем как включить прибор, залейте его топливом. Заправку осуществляют, заполняя резервуар на ¾ части от общего объема. Пустота необходима чтобы создать давление.
2. Чтобы давление присутствовало, насосу также требуется сделать 10 нерезких качков.
3. Заливая в ванночку горелки топливо, применяйте спиртовой состав. Благодаря этому приему, копоти формируется минимальное количество. Правильная эксплуатация агрегата возможна, если поджечь топливо. Вокруг не должно быть сквозняков.
4. Когда горение топлива подойдет к завершению, откройте игольчатый клапан. Теперь топливо находится в газообразном состоянии. Если присутствуют капли, разогрев продолжают. Если горелка не разогревается долго, подставьте лампу к металлической панели. Выдержите расстояние от листа до сопла 2-3 см.
5. Если горение тухнет, прочистите форсунку специальной иглой.
6. Погасить факел инструмента можно с помощью завинчивания вентиля и опускания иглы.
7. Нельзя включать паяльную лампу рядом с горелкой. Это провоцирует нагревание баллона и топлива за пределы 50 градусов.
8. Топливо, которое заливается в оборудование, должно подходить под характеристики, установленные производителем паяльной лампы.

При том, что конструкция паяльной лампы проста, в ней тоже возникают неполадки, мешающие нормальной работе. А при наличии некоторых неисправностей, использовать паяльную лампу запрещено. Но в большинстве случаев ремонт несложно провести самостоятельно своими руками, что позволит устранить простои в работе и сделать использование инструмента безопасным.
