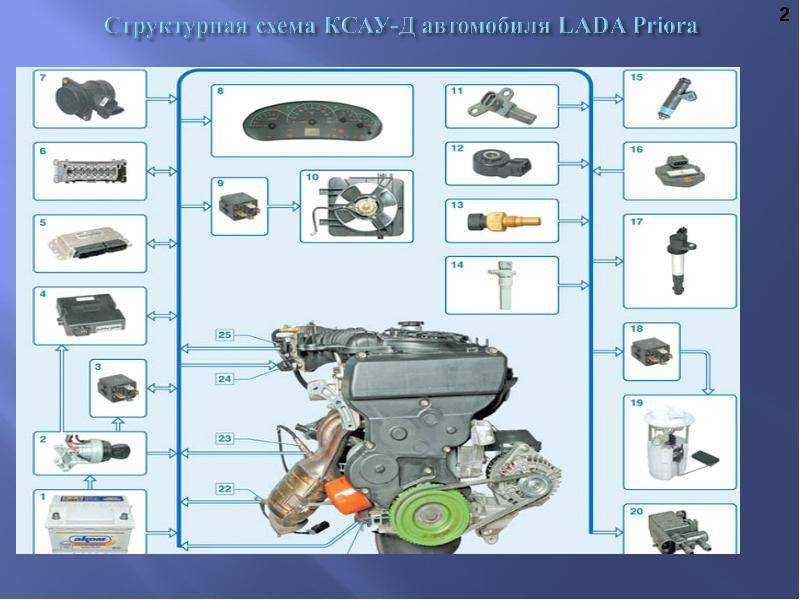

Про датчики автомобилей lada и систему управления двигателем

Правильная чистка датчика

Как пользоваться очистительным средством будет рассказано на примере ВАЗ-2110. Со всеми работами можно справится самостоятельно:

Отключают зажигание.
Отсоединяют разъем ДМРВ.
Откручивают болты датчика в том месте, где он соединяется с воздушным фильтром. Принцип отключения зависит от марки автомобиля.
Устройство снимают, что позволит произвести очистку более эффективно.
На самом датчике есть два болта, их тоже откручивают.
Средство набирают в шприц и брызгают на чувствительную пластину. Колодка с контактами промывается аналогичным образом.
Ждут, пока жидкость не высохнет.
Собирают устройство и устанавливают на место.

Есть метод, который позволит ускорить сушку обработанного датчика. Для этого включают компрессор, выставив минимальное давление. Если чувствительный элемент сильно загрязнен, очистку проводят несколько раз. Если очиститель не дал положительного результата, датчик придется менять на новый.

Возможные неисправности ДМРВ: признаки и причины

Как почистить и чем промыть датчик массового расхода воздуха? Об этом мы расскажем ниже, а для начала давайте разберем признаки и причины неисправности устройства

Параметры, передающиеся расходомером, во многом влияют на образование горючей смеси, что очень важно для любого современного двигателя. Если устройство выходит из строя, это также может спровоцировать невозможность запуска мотора. По каким симптомам можно понять, что регулятор пора менять или чистить:

По каким симптомам можно понять, что регулятор пора менять или чистить:

появление на контрольном щитке индикатора Чек Энджин;
увеличился расход потребляемого горючего автомобилем;
значительно снизилась мощность транспортного средства, для набора скорости машине теперь нужно больше времени;
упала динамика, в частности, при наборе скорости;
двигатель не запускается, возможен запуск силового агрегата с большим трудом;
если авто едет на холостых оборотах или стоит на светофоре, то обороты коленвала могут плавать.

Что касается причин неисправности, то их несколько:

Расходомер забился, это вполне нормально, в данном случае можно произвести его промывку.
Устройство вышло из строя, решить проблему поможет только замена.
Плохой контакт ДМРВ с бортовой сетью, это может быть вызвано повреждением проводки.

Естественно, такие симптомы поломки могут свидетельствовать и о неисправности других систем и устройств, именно поэтому каждый автовладелец должен уметь диагностировать неполадки.

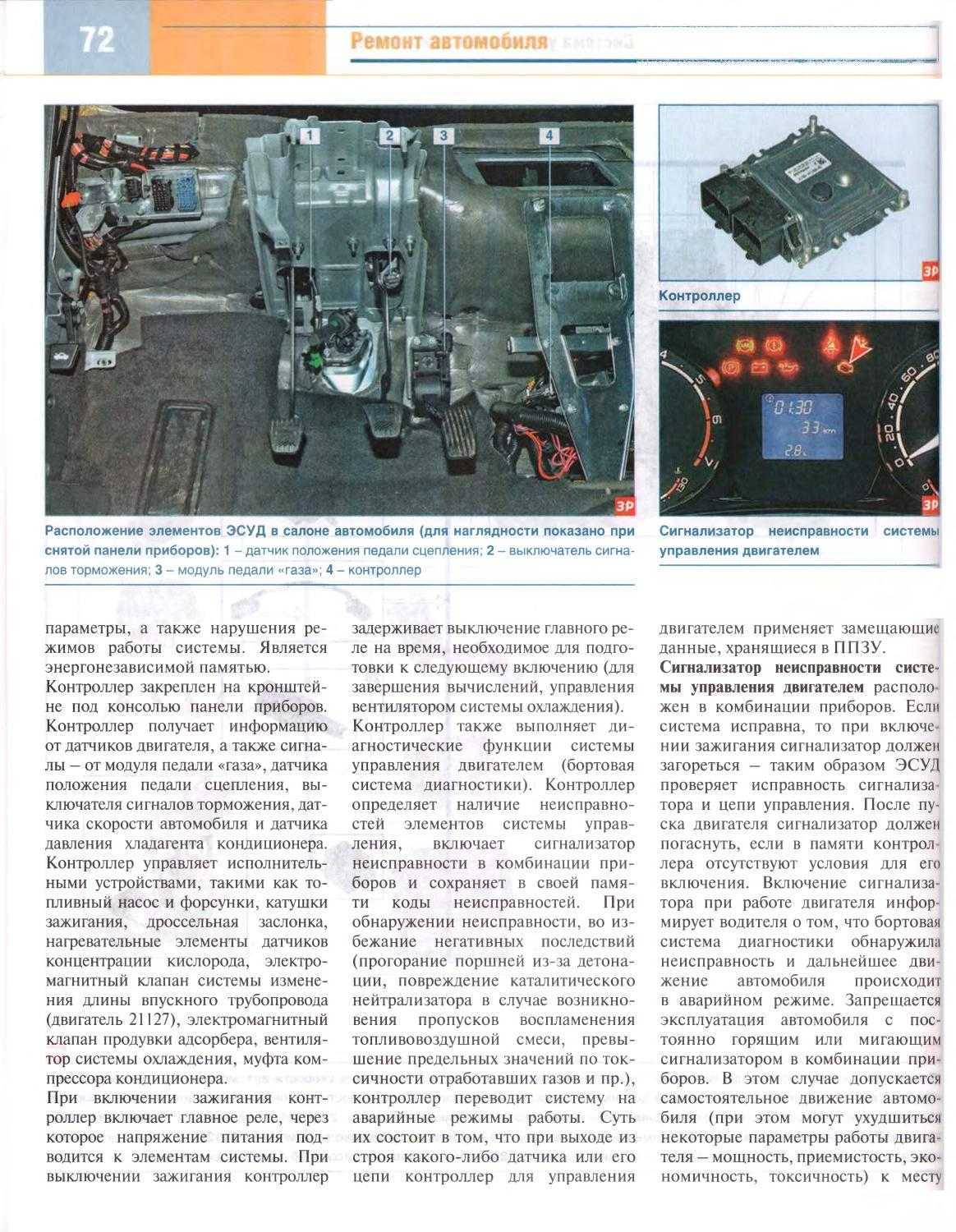

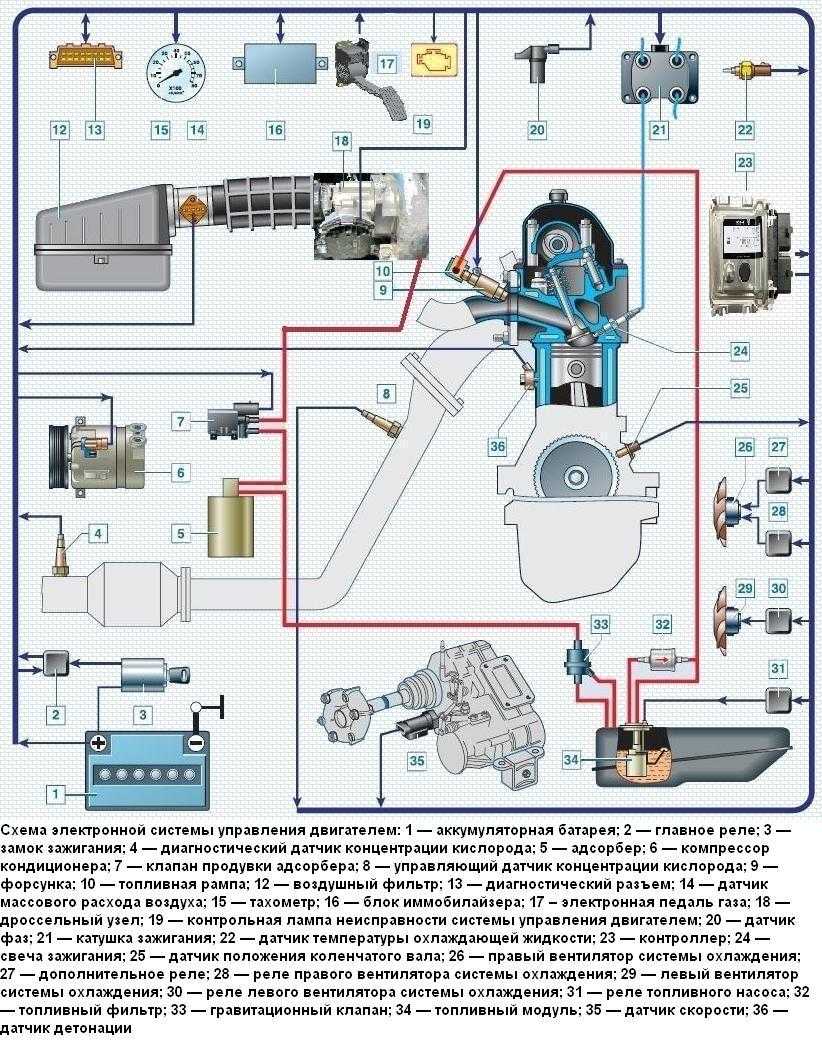

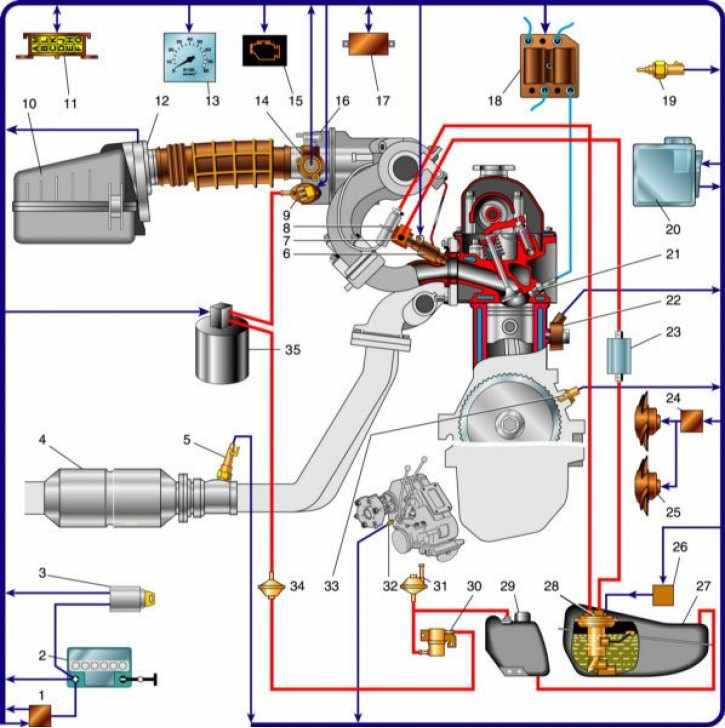

Общая информация

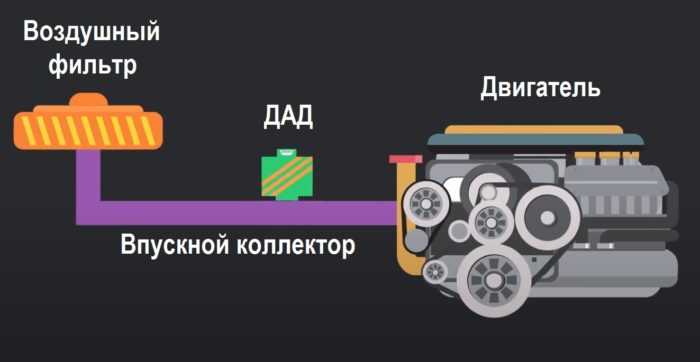

Когда двигатель работает под нагрузкой, вакуум на впуске падает, т. к. дроссель открывается широко. Двигатель всасывает больше воздуха, что требует бОльшего количества топлива для поддержания соотношения топливо-воздушной смеси.

Фактически, когда ЭБУ считывает сигнал большой нагрузки от ДАД, это обычно приводит к тому, что топливная смесь становится немного богаче, чем обычно, поэтому двигатель может производить больше энергии. В то же время блок управления слегка изменяет угол опережения зажигания (УОЗ), чтобы предотвратить детонацию, которая может повредить двигатель и снизить производительность.

Когда условия меняются и автомобиль движется под небольшой нагрузкой, накатом или замедляясь, от двигателя требуется меньше мощности. Дроссельная заслонка открыта немного или может быть закрыта, что приводит к увеличению вакуума на впуске.

Датчик MAP обнаруживает это. ЭБУ обедняет топливную смесь и изменяет момент зажигания, чтобы уменьшить расход топлива.

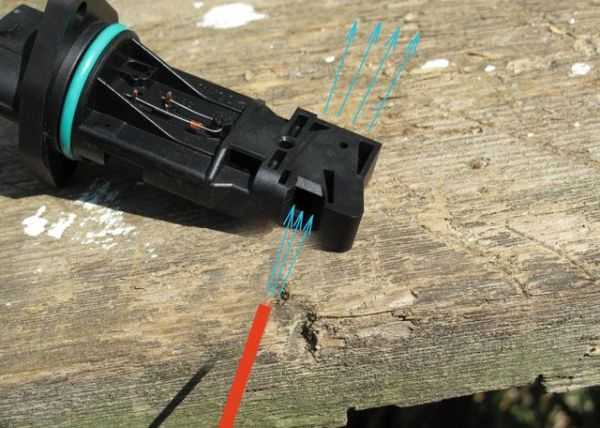

Конструкция расходомера

Зная устройство воздушного датчика, вы быстро разберетесь в принципе его работы и поймете, почему неисправный измеритель не подлежит ремонту, а только замене. Отыскать прибор нетрудно – он встраивается в воздуховод, соединяющий фильтр – очиститель воздушного потока с блоком дроссельной заслонки. Точное расположение зависит от марки и модели авто.

На большинстве эксплуатирующихся автомобилей установлены термоанемометрические либо пленочные измерители. Разница – в конструкции чувствительного элемента, принцип работы остается неизменным. Анемометрический расходомер представляет собой корпус, куда помещены 2 платиновые нити – измерительная и эталонная. Как функционирует ДМРВ в машине:

Контроллер подает питание на обе нити. Нагреваясь, они одинаково меняют сопротивление.
При работающем моторе первая нить омывается проходящим через дроссель воздухом и охлаждается. Чем сильнее воздушный поток, тем интенсивнее охлаждение.
Электронный блок фиксирует разность сопротивлений на измерительной и эталонной нити. Произведя вычисление, ЭБУ определяет массу проходящего воздуха и направляет к форсункам соответствующее количество горючего.

Пленочный измерительный прибор действует по такому же принципу, только вместо нитей используются керамические элементы с платиновым напылением. Вот почему проверить ДМРВ вполне возможно, отремонтировать – нельзя. Перегоревшую нить или поврежденное покрытие заменить не получится, только изделие целиком.

Основные признаки поломки

Если придёт в негодность датчик коленчатого вала, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает прибор не более 5 минут. В том случае, если не появляется сигнал от датчика, блок управления переводится в аварийный режим работы. Потом анализируется только датчик на коленчатом валу, впрыск топлива подаётся в два цилиндра одновременно. Расход бензина увеличивается на 10%. Основные признаки поломки датчика фаз:

Значительное увеличение расхода бензина.
Ухудшение динамических характеристик автомобиля.
Затруднённый пуск двигателя. В лучшем случае он запустится за 3-5 секунд.
На приборной панели загорается лампа Check Engine.
Нарушение диагностики ЭБУ и систем.
На бортовом компьютере появляются ошибки Р0343 или Р0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Нужно учитывать, что сбой в работе может произойти также при обрыве ремня газораспределительного механизма, неверной установке меток. А также при чрезмерном износе шестерен на распределительном и коленчатом валах.

Как отрегулировать датчик положения дроссельной заслонки

Регулировка ДПДЗ выполняется следующим образом:

Необходимо после установки нового датчика полностью закрыть воздушную заслонку;
Далее щупы мультиметра в режиме вольтметра подключаются, в соответствии с полярностью, к массе машины и выходу датчика;
После этого датчик следует повернуть (предварительно ослабив крепления) таким образом, чтобы вольтметр показывал минимальное напряжение датчика (в идеале 0 Вольт, но на практике это значение может быть больше);
Когда минимального показателя вольтметра удастся добиться, требуется закрутить болты.

Если после выполнения регулировки возникают проблемы с холостыми оборотами (завышены), потребуется провести процедуру обучения электронного блока управления автомобиля параметрам нового датчика. Делается это следующим образом:

С аккумулятора необходимо сбросить обе клеммы на 15-20 минут;
Далее нужно вернуть клеммы на место и убедиться, что дроссельная заслонка закрыта;
После этого следует на несколько секунд включить зажигание, но не заводить двигатель;
Через секунд 10-15 после старта зажигания его можно выключать;
Вновь необходимо подождать около 15-20 секунд, за это время электронный блок управления сможет «запомнить» параметры датчика, который был установлен вместо оригинального.

Крайне не рекомендуется приобретать неоригинальные датчики положения дроссельной заслонки, особенно низкого качества. Связано это с температурным режимом работы элемента. При перегреве неоригинальные датчики будут искажать результаты, что скажется на работе двигателя.

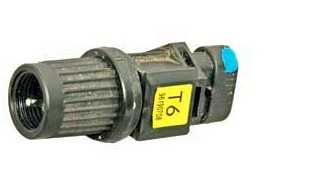

Датчик скорости

ДС – устанавливается на верхней части корпуса коробки передач Шевроле Лачетти (седан, хэтчбек 1.6). Независимо от типа: МКПП или АКПП, он информирует ЭБУ о скорости машины в текущий момент. Принцип работы основан на эффекте Холла. Шестерня привода приводит в зацепление дифференциал. ДС передает ЭБУ импульсы напряжения определенной частоты. Электронный блок управления интерпретирует данные, выводит на монитор показатель скорости автомобиля.

Датчик уровня топлива

Внутри бака расположена механическая часть, а под приборной панелью электрическая. Интерпретируя импульсы, на центральную консоль выводится показатель уровня топлива. Индикатор не загорелся при запуске двигателя – вероятнее всего он вышел из строя, подлежит замене.

Параметры выбора очистителя

Чем чистить расходомер? Современный рынок предлагает множество средств для очистки регуляторов, рассмотрим наиболее эффективные варианты:

Liqui Moly. Этот производитель, как известно, занимается выпуском не только очистительных средств, но и моторных, трансмиссионных масел, а также других видов жидкостей. Если верить официальной информации, предоставленной производителем, то данный продукт относится к категории высококачественных. Соответственно, стоимость такого очистителя ДМРВ также будет высокой. Фактически же очистители Liqui Moly довольно эффективно справляются со своими задачами — это средство отлично удаляет грязь с датчика. Если расходомер на момент очистки был в рабочем состоянии, то после этого он будет долго работать. Использование Liqui Moly актуально как в бензиновых моторах, так и в дизельных силовых агрегатах.
Как вариант, для прочистки устройства можно воспользоваться спиртом. Этот способ считается одним из самых старых, но, тем не менее, самых эффективных. Благодаря своим химическим свойствами спирт хорошо удаляет засорения, скапливающиеся на чувствительном компоненте ДМРВ. Несмотря на свою эффективность, сегодня такой метод применяется не так часто и обычно он используется недобросовестными мастерами на станциях техобслуживания. Клиент платит за специальное вещество, к примеру, Liqui Moly, а по факту очистка осуществляется с помощью спирта.
Следующий вариант — жидкость для карбюраторных двигателей. Этот вариант считается одним из наиболее эффективных и часто использующихся. С помощью жидкости для карбюраторов можно произвести эффективную прочистку, причем как показывает практика, такое средство позволяет удалить все загрязнения.
Еще одно средство, продающееся в виде спрея — это Жидкий ключ. Данный очиститель используется для удаления всевозможных загрязнений, причем не только с расходомера, но и с других механизмов и узлов.
Универсальное средство для выполнения многих задач — WD-40. Эта жидкость используется нашими соотечественниками для очистки всевозможных узлов, удаления ржавчины, избавления от скрипа и т.д. Не так давно наши автолюбители стали использовать его для прочистки расходомеров (автор видео — канал Гена MB W140 Germany).

Как выбирать очиститель ДМРВ

Датчик массового расхода воздуха (ДМРВ) — устройство очень «чувствительное» и склонно к повреждениям, поэтому к выбору чистящего средства для него нужно подходить ответственно. В частности, чистящая жидкость не должна быть химически агрессивной, в том числе по отношению к пластику, поскольку в противном случае существует вероятность того, она попросту «разъест» внутреннюю часть датчика.

Почищенный корпус ДМРВ

Часто автолюбители не заморачиваются над выбором и применяют для очистки нагара на датчике любой очиститель в аэрозольном баллончике, но стоит ли так делать? Например, можно ли чистить ДМРВ очистителем карбюратора? Однозначного ответа на этот вопрос нет. Все зависит от состава карбклинера. К сожалению, не на всех упаковках этих средств, точно написано, какие вещества имеются в составе чистящей жидкости. В состав многих очистителей карбюратора входит ацетон и другие агрессивные жидкости, предназначенные для качественной очистки нагара на дроссельных заслонках. Однако для чистки ДМРВ такие очистители карбюратора не подходят, ведь они способны попросту разрушить рабочий сенсор.

Использовать ли очиститель карбюратора для чистки датчика или нет — решать исключительно Вам! Но если состав не известен или есть агрессивный растворитель — лучше отказаться от такой идеи, либо как минимум, выполнить предварительный тест. Заключается он в следующем…

Нужно взять какую-нибудь коробочку или лист из тонкого прозрачного пластика (такой, который используется для пищевых контейнеров) и брызнуть на него карбклинером. При этом можно понюхать состав. Ацетон и другие химически агрессивные вещества имеют резкий специфический запах, который легко улавливается обонянием. После этого нужно подождать несколько минут и проверить состояние пластика. Если он помутнел, а тем более расплавился — таким очистителем однозначно нельзя пользоваться, им можно только окончательно вывести датчик из строя. Если же с пластиком ничего не случилось — можно попробовать его использовать для чистки. Такой же тест актуален для очистителей контактов и дисков (они достаточно химически агрессивны).

Рекомендуем и можно ли использовать WD-40. Ведь на самом деле WD-40 использовать для этих целей НЕЛЬЗЯ брать! «Вэдэшка» попросту разъест чувствительный элемент датчика, имея в составе тормозную жидкость.

Состав — главный критерий который нужно учитывать при выборе очистителя для ДМРВ. Средство не должно содержать химически агрессивных веществ (ацетон, растворители пластмассы и/или резины). В подходящем средстве могут быть только сольвенты и спирты. Использовать дешевые средства в которых не понятно какое действующее вещество опасно.

Таким образом, нужно пользоваться жидкостями по их прямому назначению. То есть, для чистки ДМРВ лучше всего использовать профессиональные средства, специально предназначенные для этой цели.

Датчик положения распределительного вала (датчик фаз) Лада Гранта

Данный элемент ответственен за формирование сигнала, отталкиваясь от которого, ЭБУ способно определять угловое положение распредвала в любой период времени. На восьмиклапанных моторах АвтоВАЗа эти приборы размещаются у головки блока цилиндров слева, на шестнадцатиклапанных – спереди и справа мотора.

При поломке датчика фаз на Гранте система переходит на функционирование в резервном режиме, что сказывается на устойчивости работы двигателя. Ремонт этого датчика невозможен, любая поломка потребует замены датчика новым.

К наиболее распространенным признакам поломки ДПРВ относят:

неустойчивое функционирование мотора;
проблемы с запуском мотора;
двигатель часто глохнет при сбросе педали газа;
превышение норм расхода топлива.

При диагностике прибора выявляются следующие ошибки:

Р0340 – элемент неисправен;
Р0342 – низкий уровень подачи сигнала;
Р0343 – уровень подаваемого элементом сигнала слишком высок.

Как поменять датчик давления масла своими руками

В случае неисправности этого элемента замена – необходимая процедура, так как разборке он не подлежит. Без него давления последующее движение автомобиля опасно. Но водитель может легко справиться с заменой детали своими руками.

Необходимые инструменты

Перед началом работы нужно приготовить инструмент и все необходимое:

Новый датчик давления.
Гаечный ключ нужного размера для отвинчивания, в зависимости от модели автомобиля.

Могут потребоваться и другие инструменты, это зависит от марки машины.

Пошаговая инструкция

Порядок работы зависит от места установки датчика, но в общем, основные шаги операции проводятся по алгоритму, описанному ниже. Для примера разберем процедуру для ВАЗ-2110.

Вначале нужно выяснить, сколько клапанов установлено на двигателе: 8 или 16. В первом случае датчик находится за мотором справа на головке блока цилиндров, возле кожуха привода ГРМ. К нему подключен единственный проводник. Если клапанов 16 – то датчик находится слева в блоке распредвала.
Дождитесь, пока двигатель остынет, чтобы не получить ожоги во время работы.
Не торопитесь сразу снимать, вначале проверьте правильность работы электрической цепи, ведущей к индикатору на приборах. Отсоедините провод от датчика, при этом индикаторная лампа должна погаснуть. Соедините проводник с «массой». Если лампочка загорелась – значит проводка исправна.
Снимите датчик с помощью гаечного ключа. Аккуратно выкрутите его, не потеряв уплотнительную прокладку и не допуская течи масла. Используйте для протирки ветошь.
Внимательно осмотрите снятый датчик. При отсутствии на нем следов смазки можно говорить о его исправности. В противном случае требуется замена. Но в любом случае при установке уплотнительное кольцо нужно поставить новое.
Подключите провод после замены.

Проверьте работу устройства, запустив двигатель и убедившись отсутствия аварийного свечения лампочки на приборах.

Симптомы неисправности датчик

Можно определить поломку датчика и без приборной панели. Но для этого нужен будет опыт и особый подход к своему автомобилю. Нужно знать его очень хорошо. Перечислим признаки, по которым можно понять, что прибор сломался, отсюда будет сразу ясно, на что влияет датчик детонации:

Упадет экономичность расхода топлива. Это можно заметить не сразу, но со временем водитель определенно заметит это.
Также при увеличении газа двигатель дольше, чем обычно детонирует. Датчик детонации влияет на разгон автомобиля.

Если определить поломку самостоятельно, то недалеко и для самостоятельной диагностики датчика, а также замены его своими руками. В принципе, это несложно, но требует некоторого понимания процесса.

Раскоксовка поршневых колец двигателя. — здесь больше полезной информации.

Датчик кислорода (лямбда-зонд)

Датчик кислорода

Установлен в приемной трубе системы выпуска отработавших газов. Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В (много кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь). По сигналу от датчика кислорода контроллер корректирует подачу топлива форсунками так, чтобы состав отработавших газов был оптимальным для эффективной работы нейтрализатора (напряжение кислородного датчика — около 0,5 В).

Для нормальный работы датчик кислорода должен иметь температуру не ниже 360°С, поэтому для быстрого прогрева после запуска двигателя в него встроен нагревательный элемент. Контроллер постоянно выдает в цепь датчика кислорода стабилизированное опорное напряжение 0,45±0,10 В. Пока датчик не прогрет, опорное напряжение остается неизменным. При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик прогреется, он начинает изменять опорное напряжение. Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика кислорода.

Чувствительный элемент датчика кислорода находится в потоке отработавших газов. При достижении датчиком рабочих температур, превышающих 360 град. С, он начинает генерировать собственную ЭДС, пропорциональную содержанию кислорода в отработанных газах. На практике, сигнал ДК (при замкнутой петле обратной связи) представляет собой быстро изменяющееся напряжение, колеблющееся между 50 и 900 милливольт. Изменение напряжения вызвано тем, что система управления постоянно изменяет состав смеси вблизи точки стехиометрии, сам ДК не способен генерировать какое-либо переменное напряжение.

Выходное напряжение зависит от концентрации кислорода в отработавших газах в сопоставлении с опорными данными о содержании кислорода в атмосфере, поступающими с элемента конструкции датчика, служащего для определения концентрации атмосферного кислорода. Этот элемент представляет собой полость, соединяющуюся с атмосферой через небольшое отверстие в металлическом наружном кожухе датчика. Когда датчик находится в холодном состоянии, он не способен генерировать собственную ЭДС, и напряжение на выходе ДК равно опорному (или близко к нему).

Для ускорения прогрева датчика до рабочей температуры он снабжен электрическим нагревательным элементом. Различают датчики с постоянным и импульсным питанием нагревательного элемента, в последнем случае, подогревом ДК управляет ЭБУ. Электронный блок управления постоянно подаёт на цепь датчика стабильное опорное напряжение 450 милливольт.

Не прогретый датчик имеет высокое внутреннее сопротивление и не генерирует собственную ЭДС, поэтому, ЭБУ “видит” только указанное стабильное опорное напряжение. По мере прогрева датчика при работающем двигателе его внутреннее сопротивление уменьшается, и он начинает генерировать собственное напряжение, которое перекрывает выдаваемое ЭБУ стабильное опорное напряжение. Когда ЭБУ “видит” изменяющееся напряжение, ему становится известным, что датчик прогрелся, и его сигнал готов для применения в целях регулирования состава смеси.

Датчик кислорода, применяемый в серийных системах впрыска, не способен регистрировать изменения состава смеси, заметно отличающиеся от 14,7:1, в силу того, что линейный участок его характеристики очень “узкий” (см. график выше по тексту). За этими пределами лямбда – зонд почти не меняет напряжение, то есть не регистрирует изменения состава ОГ.

На автомобилях ВАЗ прежних модификаций (1,5 л.) в системах Евро-2 применялся датчик BOSCH 0 258 005 133. В системах Евро-3 он применялся в качестве первого ДК, устанавливаемого до катализатора. Вторым ДК, для контроля содержания вредных выбросов после катализатора устанавливается датчик с “обратным” разъемом (хотя, в встречаются и авто с одинаковыми). В новых автомобилях 1,5/1,6 л., с системой впрыска Bosch M7.9.7 и Январь 7.2, выпускаемых с октября 2004 г. устанавливается датчик BOSCH 0 258 006 537. Внешние отличия смотрите на фотографиях. Новый ДК имеет керамический нагреватель, что позволяет существенно снизить потребляемый им ток и уменьшить время прогрева.

Для замены вышедших из строя оригинальных лямбда-зондов фирма Bosch выпускает специальную серию из 7 универсальных датчиков, которые перекрывают практически весь диапазон применяемых штатно датчиков.
