Виды СЗ
Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.
Применяемые СЗ можно разделить на три основных типа:
- Контактные;
- Бесконтактные;
- Контактно-транзисторные.
Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.
Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.
В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.
Принцип действия

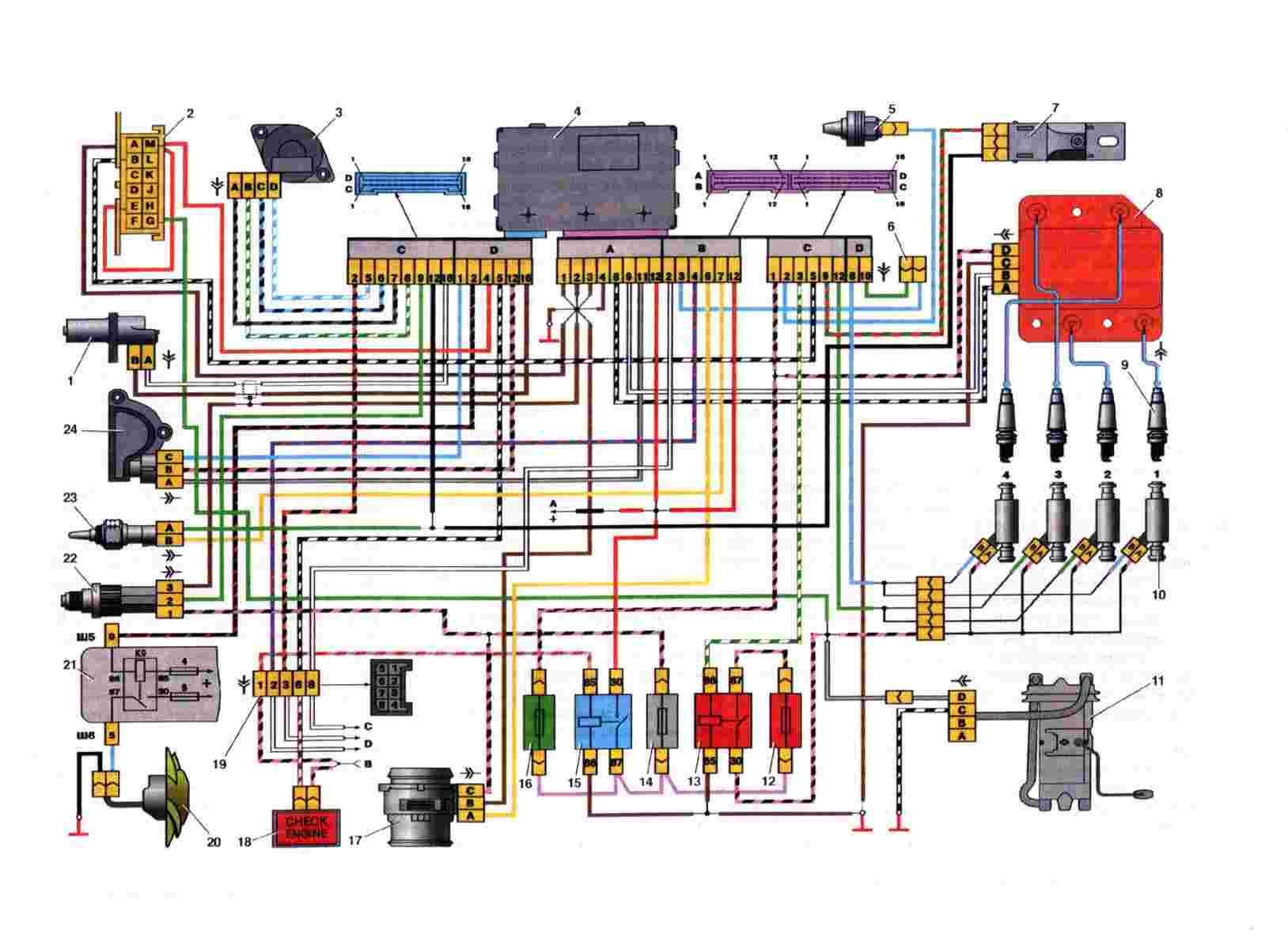

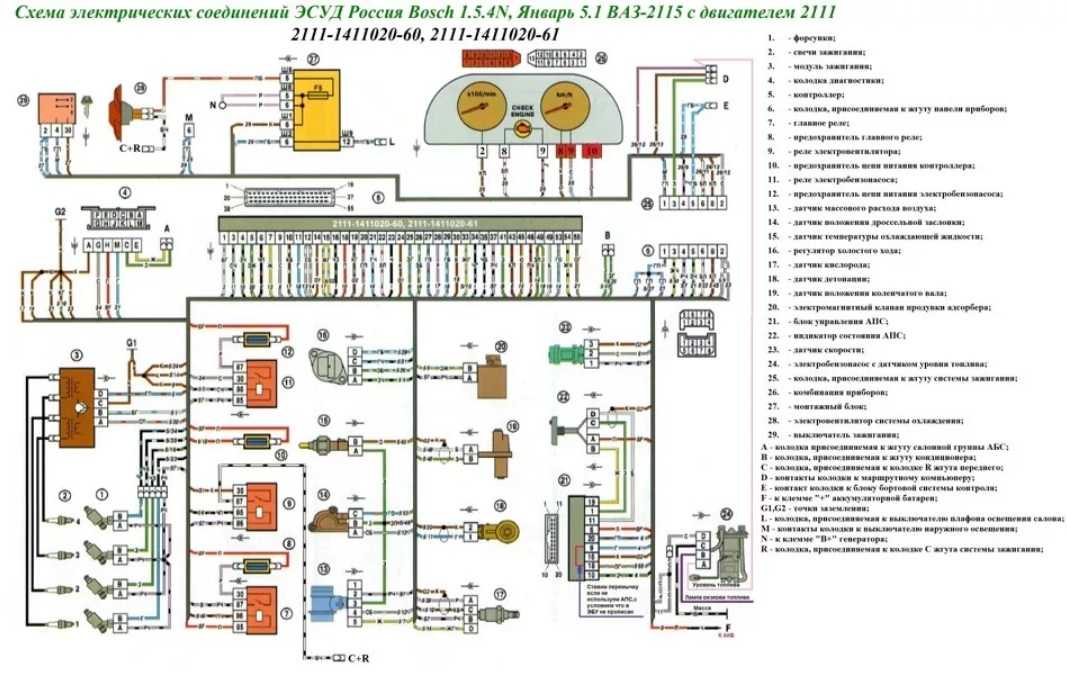

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:
- Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
- Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
- Катушка создает две искры — воспламеняющую и холостую.
Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.
Катушка
Основные преимущества
Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.
Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.
|
Преимущества |
Особенности |
|
СЗ работает с датчиком Холла |
Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы |
|
Отсутствует механическое взаимодействие между контактами |
Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится |
|
Не нужно регулировать положение контактов |
Это объясняется просто — их нет в СЗ ВАЗ 2109 |
|
Минимальные механические взаимодействия деталей |
Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания |
|
Энергия в свечи постоянно повышенная |
Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля |
|
Экономичность и экологичность |
Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО |
|
Стабильный запуск холодного двигателя |
Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью. |
Схема

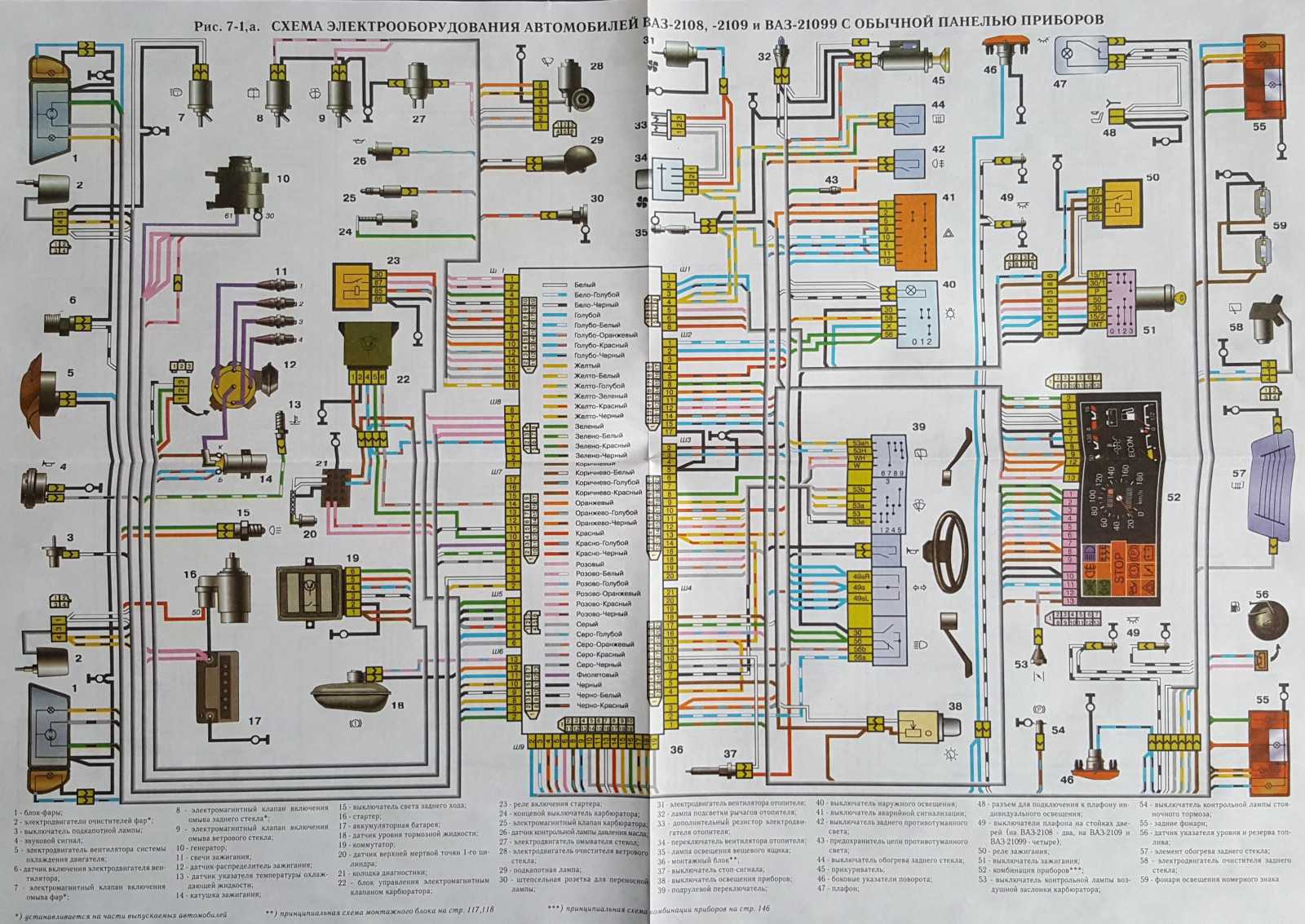

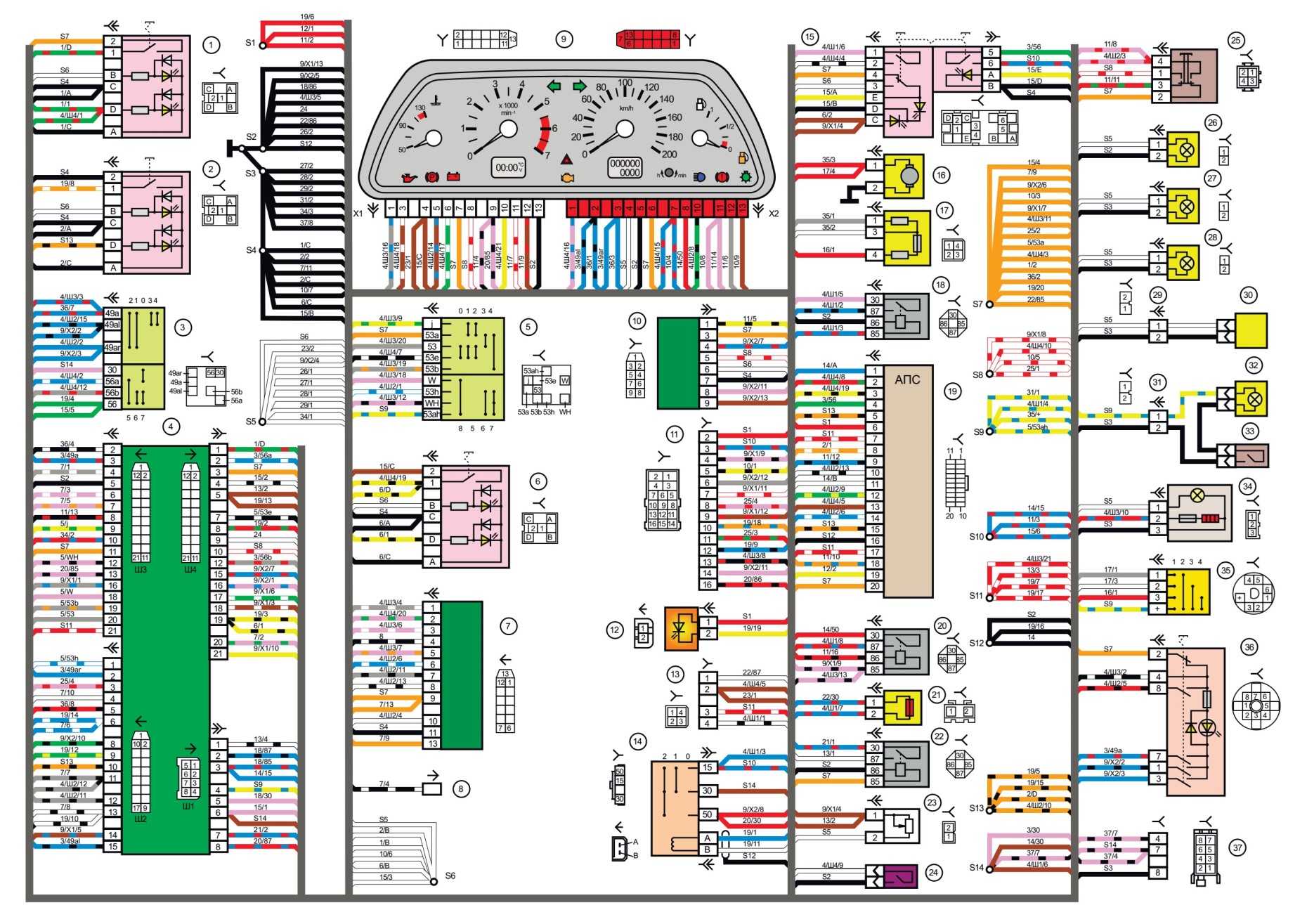

Схема ВАЗ 2109 карбюратор
Представлена схема электрооборудования автомобилей ВАЗ-21083, 21093 и 21099 с 1998 гг. выпуска (с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60):
Передняя половина
| Номер позиции на схеме | Расшифровка позиции |
|---|---|
| 1 | блок-фары |
| 2 | электрические двигателеи дворников фар |
| 3 | противотуманки |
| 4 | сигнал |
| 5 | электродвигатель вентилятора охлаждения движка |
| 6 | включатель подкапотной лампы |
| 7 | устройство включения электродвигателя вентилятора |
| 8 | наконечники проводов, подсоединяемых к датчику 7 в случае монтажа монтажного блока типа 17.3722 |
| 9 | разъемы для подключения к измерителям износа колодок передних тормозов |
| 10 | измеритель уровня омывающей жидкости |
| 11 | электромагнитный дроссель включения омывания фар |
| 12 | электормагнитный клапанок подключения омыва заднего стекла (на ВАЗ-21099 неустанавливался) |
| 13 | электромагнитный сапун подключения омывания ветрового стекла |
| 14 | электродвигатель омыва стекол |
| 15 | измеритель уровня масла |
| 16 | генератор ВАЗ 2109 модели 37.3701 |
| 17 | датчик контрольной лампы давления масла |
| 18 | концевой переключатель карбюратора |
| 19 | свечи поджига |
| 20 | электромагнитный клапан карбюратора |
| 21 | подкапотный светильник |
| 22 | датчик-распределитель зажигания ВАЗ 2109 |
| 23 | БУ электромагнитным клапаном |
| 24 | моторедуктор дворников ветрового стекла |
| 25 | соленоид поджигания |
| 26 | стартер |
| 27 | коммутатор |
| 28 | реле включения стартера |
| 29 | измеритель указания ТОЖ |
| 30 | сенсор уровня тормозной жидкости |
| 31 | выключатель света заднего хода |
| 32 | источник электричества |
| 33 | релюшка подключения противотуманок |
| 34 | измеритель уровня ОЖ |
| 35 | соединительный блок |
| 36 | включатель контрольки ручника |
| 37 | переключатель стоп-сигнала |
| 38 | эбу блокировкой замков дверей |
| 39 | прикуриватель |
| 40 | лампочка бордачка |
| 41 | электродвигатель вентилятора печки |
| 42 | добавочный резистор электродвигателя печки |
| 43 | включатель вентилятора печки |
| 44 | лампочка подсветки рычагов печки |
| 45 | моторедукторы электрических стеклоподъемников передних дверей |
| 46 | моторедукторы блокировки замков передних дверей |
| 47 | моторедукторы блокировки замков задних дверей |
| 48 | включатель дворников фар |
| 49 | переключатель электростеклоподъемника правой передней двери |
| 50 | включатель зажигания |
| 51 | переключатель электростеклоподъемника левой передней двери |
| 52 | релюшка зажигания |
| 53 | колодки для подключения к элементам прогрева передних сидений |
| 54 | включатель подогрева правого переднего сидения |
| 55 | переключатель обогрева левого переднего сидения |
| 56 | релюшка подключения подогрева передних сидений |
| 57 | предохранитель цепи прогрева передних сидений |
| 58 | включатель освещения приборов |
| 59 | подрулевой включатель |
| 60 | контролька подключения подогрева заднего стекла |
| 61 | переключатель разогрева заднего стекла |
| 62 | контрольная лампочка подключения противотуманок |
| 63 | переключатель противотуманок |
Задняя половина
| Номер позиции на схеме | Расшифровка позиции |
|---|---|
| 64 | индикатор подключения задней противотуманки |
| 65 | переключатель заднего противотуманного светильника |
| 66 | боковые поворотники |
| 67 | включатель светильника на стойках задних дверей (на ВАЗ-21083 — не ставится) |
| 68 | переключатель лампочки на стойках передних дверей |
| 69 | лампочка индивидуального освещения салона |
| 70 | светильник |
| 71 | переключатель габаритов |
| 72 | комбинация приборов |
| 73 | переключатель контрольки воздушной заслонки карбюратора* |
| 74 | включатель аварийки |
| 75 | контролька подключения аварийки |
| 76 | колодка для подсоединения к маршрутному компьютеру |
| 77 | задние светильники |
| 78 | элемент обогрева заднего стекла |
| 79 | моторедуктор дворников заднего стекла (на ВАЗ-21099 не ставится) |
| 80 | колодки для включения к дополнительному стоп-сигналу |
| 81 | лампочки освещения номера |
| 82 | измеритель указателя уровня и резерва топлива |
| А | задних светильников (нумерация выводов по порядку сверху вниз) |
| Б | блок-фара, очистителей фар и заднего стекла |
| В | моторедукторов электростеклопоъемников и моторедукторов блокировки замков дверей |
| Г | светильник салона |
| Д | монтажного блока, комбинации приборов, выключателя зажигания, дворников ветрового стекла, и блока управления блокировки замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный) |
| Е | датчика-распределителя зажигания |
| Ж | измерителя уровня топлива |
| З | коммутатора и блока управления электромагнитным дросселем карбюратора |
*Не устанавливается на автомобилях , оснащенных карбюратором с полуавтоматическим пусковым устройством .
Замена
Для того, чтобы произвести замену датчика Холла, необходимо демонтировать трамблер. Сняв его с автомобиля ВАЗ 2108, далее нужно осуществить следующие операции:
- снять бегунок, потянув его вверх;
- снять защитную крышку;
- отсоединить разъем, подключенный к датчику, для чего открутить крепежный болт;
- открутить с помощью отвертки два винта крепления опорной пластины;
- демонтировать вакуум-корректор. Для этого необходимо отвернуть винты крепления, вынуть стопорный шплинт и отсоединить тягу;
- вынуть опорную пластину;
- открутить два крепежных винта и снять неисправный датчик;
- Установив новый и собрать трамблер в обратном порядке;
- Установить трамблер обратно в моторный отсек ВАЗ 2108.
Во избежание непредвиденных остановок автомобиля, вызванных дефектом датчика Холла, опытные водители рекомендуют всегда иметь в «бардачке» запасной.
Способы проверки модуля
Если в системе зажигания пропала искра, то водитель может произвести первичную диагностику модуля своими руками:
- Установить машину на площадку или в гараж, заглушить двигатель.
- Открыть капот автомобиля, а затем демонтировать корпус воздушного фильтра с патрубками.
- Отстегнуть разъем электропроводки от модуля.
- Включить зажигание, а затем подсоединить щупы мультиметра (переключенного в режим измерения напряжения в интервале от 0 до 20 В) к картеру двигателя (минус) и среднему контакту в штекере. На исправном узле параметр будет равен 12 В, при отсутствии напряжения или пониженном значении необходимо провести дальнейшую диагностику.
- Отключить зажигание, а затем снять высоковольтные провода.
- Включить в тестовом оборудовании режим замера сопротивления с максимальным значением 20 кОм.
- Подсоединить щупы к крайним выводам в разъеме. Если прибор показывает бесконечное сопротивление, то в цепи имеется обрыв. В этом случае блок требуется поменять.
- Проверить сопротивление между выводами на 1-4 и 2-3 цилиндры (на корпусе блока нанесены цифры, позволяющие определить назначение выходов). Модуль считается исправным при сопротивлении 5-6 кОм. При индикации бесконечного сопротивления блок подлежит замене.
Катушка зажигания
На автомобиле ВАЗ 2109 установлена катушка зажигания принцип работы, которой основан на принципе разомкнутой магнитной цепи.
Катушка зажигания ВАЗ 2109
Как и многие катушки зажигания, модель 27.3705 состоит из сердечника, первичной и вторичной обмоток. Корпус катушки заполнен трансформаторным маслом.
Особенность конструкции данной катушки зажигания является наличие специального предохранительного клапана одноразового аварийного действия. Срабатывает данный клапан только в том случае, когда давление масла в корпусе станет выше нормативного.
Если клапан сработал, то сразу меняйте катушку зажигания. Если бы не было такого клапана, то катушку просто бы разорвало с вытекающими из этого последствиями.
Как определить неисправность коммутатора зажигания
Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров. Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:
- двигатель не заводится, искры на свечах нет;
- мотор заводится, но глохнет через несколько минут;
- мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.
Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.
Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует. В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.
Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.
Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы. » alt=»»>
Самостоятельно проверить коммутатор 2109 на автомобиле ВАЗ , или попросту «девятке» – то, с чем рано или поздно может столкнуться каждый владелец этого отечественного авто.
Данный небольшой электрический прибор, выйдя из строя, делает эксплуатацию автомобиля затруднительной или и вовсе невозможной.
В нашем материале мы подробно разберем: что же такое этот самый коммутатор, зачем он нужен и как определить, исправен ли он?
Схема предохранителей ваз 2109
Опять перегорел предохранитель? Потому, что зарядил в свой ваз 2109 мощный свет или поставил саб на который не рассчитана и проводка и блок предохранителей? Тогда эта схема предохранителей будет как раз кстати!
| № | Ампер | Назначение |
| 1 | 8 | Правая противотуманная фара |
| 2 | 8 | Левая противотуманная фара |
| 3 | 8 | Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар |
| 4 | 16 | Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 5 | 8 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива |
| 6 | 8 | Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников |
| 7 | 8 | Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя |
| 8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 8 | Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 10 | 8 | Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 11 | 8 | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 12 | 16 | Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы |
| 13 | 8 | Правая фара (дальний свет) |
| 14 | 8 | Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Правая фара (ближний свет) |
| Реле | ||
| К1 | Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06) | |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02) | |
| К3 | Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710) | |
| К4 | Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06) | |
| К5 | Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К6 | Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02) | |
| К7 | Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К8 | Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К9 | Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К10 | Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К11 | Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12) |
Видео Интерактивная схема проводки 2109
Подробная интерактивная схема ВАЗ 2109 приведена на видео (автор видео — Александр Вахтеев).
Если ваш двигатель не хочет заводится,тогда проблема может быть в проводке, если говорить о ВАЗ-2109. Дело в том, что проводка занимает одно из лидирующих мест в системе управления автомобилем. Иногда бывает, что водитель модернизирует своё авто не подозревая о последствиях. Со временем возникают всякого рода поломки и разобраться во всём том бардаке у водителя просто не хватает нервов. Так что приходиться производить замену проводки в ВАЗ 2109.
Когда встаёт вопрос о полной замене проводки необходимо найти все электро- компоненты, иначе бывает, что получается сборная из блоков, проводов, переключателей и датчиков разного типа.
С заменой проводки, также можно поменять и торпеду. Благо, что на рынке этого добра хватает. Итак, чтобы осуществить замену, берём проводку от ВАЗ 2109 Люкс. По моему, это то что нужно. В неё входит: блок предохранителей; переключатель габаритов и кнопка аварийной сигнализации; корпус печки, рукава воздухоотводы; комплект приборов; клеммы, провода, колодки, изолента.
Типичные неисправности
Среди основных и частых поломок можно выделить несколько:
- Так, может сгореть бегунок, и из-за этого могут появиться проблемы с запуском двигателя. Мотор может запуститься, но будет тут же глохнуть.
- Если ослабло крепление трамблера, мог нарушиться УОЗ. Это грозит трудностями при запуске, потерей мощности, неустойчивой работой двигателя на холостом ходу. Также это одна из причин повышенного расхода топлива. Для устранения подтягивают крепление ключом на 10 мм — вращают две гайки, а также один болт.
- Еще одна популярная причина неисправности — провода трамблера (ВАЗ-2109). Они могут быть неверно подключены, либо нарушен порядок. Мотор может вовсе не запускаться или запустится, но при этом станет «чихать».
- Окисление или разрушение контактов в крышке — это частая проблема, которая случается с распределителями зажигания для ВАЗа. Если контакты окислились, то можно попробовать восстановить их уайт-спиритом. Это одна из причин, по которой мотор троит.
- Кроме этого, может быть пробита крышка трамблера. ВАЗ-2109 достаточно часто беспокоит своего владельца по этому поводу. Увидеть место пробоя можно очень легко. Оно хорошо заметно. Вышедшая из строя крышка может стать причиной утечек тока, вызывая различные перебои в работе мотора.
- Еще одна проблема, связанная с крышкой, — разрушение или стирание контактного уголька в крышке. В данном случае мотор не будет запускаться. Для устранения причины меняют отдельно уголек или всю крышку. При неисправностях датчика Холла завести мотор не удастся. Если от датчика обломаны провода, результат будет таким же.
При неисправном вакуумном корректоре силовой агрегат не будет тянуть на подъем. Снизится мощность, а также приемистость мотора. Вакуумный регулятор выставляет угол под нагрузкой немного раньше. Одна из возможных причин — отсутствие герметичности корпуса регулятора или негерметичность шланга от карбюратора. Либо может заедать поворотная пластинка корректора. Можно попробовать устранить негерметичность. Но зачастую требуется полная замена трамблера на ВАЗ-2109. Цена вопроса — до пятисот рублей.
Система зажигания ВАЗ 2109: принцип работы и регулировка
Ремзона ВАЗ рекомендует использовать шиномонтажное оборудование, которое можно заказать здесь. Оснащайте свою мастерскую только качественным оборудованием!
Трамблер ВАЗ 2109
Довольно простая система зажигания ВАЗ 2109 обеспечивает стабильную работу двигателя и нормальное его функционирование
Сегодня мы рассмотрим принцип действия и основные составляющие системы на автомобиле ВАЗ 2109 с карбюраторной системой впрыска, а также акцентируем внимание на регулировке угла опережения
Принцип работы и состав системы зажигания на автомобиле ВАЗ 2109
Чтобы понять принцип работы, необходимо изучить состав. К системе зажигания автомобиля ВАЗ 2109 относятся следующие элементы:
- Датчик Холла (бесконтактный).
- Распределитель зажигания (в народе его именуют просто трамблер).
- Электронный коммутатор.
- Бронепровода.
- Катушка зажигания.
- Свечи.
Суть системы в том, чтобы своевременно подавать импульс высокого напряжения на электроды свечей. При вращении стартером происходит передача движения на распределительный вал, от которого и вращается трамблер. В конструкции последнего присутствует датчик Холла, в непосредственной близости от которого вращается своеобразная металлическая «юбка» с прорезями. При прохождении возле чувствительного элемента датчика металлической части происходит появление напряжения на сигнальном проводе.
Сигнал поступает на электронный коммутатор – второй по значимости элемент системы зажигания ВАЗ 2109 с карбюраторным впрыском. Полученный импульс усиливается и подается на катушку, которая состоит из двух обмоток, соединенных в одной точке. А по сути, катушка – это повышающий трансформатор, подобные конструкции установлены даже в микроволновках. В итоге напряжение возрастает в сотни раз – с 12 Вольт до 30 тыс. Вольт. Правда, сила тока очень мала, поэтому удар искрой может вызвать только неприятные ощущения, риска для жизни не представляет.
Высокое напряжение поступает на распределитель зажигания, который необходим для одной основной цели – раздачи тока в соответствующие цилиндры, согласно работе двигателя. Когда высокое напряжение достигает свечи, происходит пробой – между электродами образуется искра, способная воспламенить смесь из бензина и воздуха. Пожалуй, упрощенный рассказ о принципе работы системы зажигания автомобиля ВАЗ 2109 можно считать завершенным. Осталось только поговорить о том, как правильно отрегулировать момент зажигания.
Как проводится регулировка зажигания?
Можно взять на вооружение несколько методов:
- На слух.
- При помощи стробоскопа.
- С применением мотор-тестера.
Последний, конечно, окажется самым предпочтительным. Но если вдруг возникла нужда провести регулировку зажигания ВАЗ 2109 в полевых условиях, то можно и воспользоваться первым способом. Если приходится часто проводить настройку, можно своими руками спаять небольшую схему на одном тиристоре. За считанные минуты делается стробоскоп из фонарика своими руками.
Перед началом проведения работ удостоверьтесь в том, что распределительный и коленчатый валы установлены строго по меткам. Откройте смотровое окошко в картере сцепления, через него видно маховик и метки на нем. Снимите защитную крышку с отсека ГРМ, выставьте шкив распредвала по метке. Проверьте, посмотрев в смотровое окно, совпадает ли метка на маховике с планкой, прикрепленной к блоку двигателя.
Без проведения этого осмотра невозможна правильная регулировка зажигания на автомобиле ВАЗ 2109. Работа клапанов будет нарушена, двигатель будет функционировать неправильно. Теперь, вооружившись ключом на 10, ослабьте три болта (но не выкручивайте), которыми крепится корпус распределителя. Заведите двигатель и прогрейте его.
Теперь проверните корпус трамблера в сторону (вы найдете две надписи «+», «–» и черточки). Соответственно, «–» означает раннее зажигание, а «+» позднее
Немного измените положение, прислушайтесь к работе двигателя, выжмите педаль газа и обратите внимание, как набираются обороты
Ориентир у вас должен быть таковым – число оборотов коленвала при нормальных настройках должно быть 700-900 в минуту. А вот регулировка зажигания ВАЗ 2109 при помощи стробоскопа намного точнее, жаль только, что не у всех имеется такое устройство.
Очень интересное видео о системе зажигания ВАЗ 2109 и не только:
