Демонтаж стартера
Бывают ситуации, когда стартер можно отремонтировать только после его демонтажа. Здесь все достаточно просто, и никаких трудностей возникнуть не должно. Снять его можно за считанные минуты. Для этого вам потребуется смотровая яма, эстакада или подъемник, а также набор ключей.
- Поставьте автомобиль на ручник и на первую передачу КПП.
- Снимите минусовую клемму с АКБ.
- Разъем с проводом отключается от вывода тягового реле стартера.
- Открутите гайку, которая крепит контактный болт реле, и снимите провод.
- Если присутствует защита картера мотора, тогда снимите ее путем поочередного откручивания фиксирующих болтов.
- Открутите две гайки, которые удерживают стартер в посадочном месте. Делать это лучше снизу моторного отсека. Третью гайку лучше откручивать сверху.
- Теперь стартер можно извлечь.
Очистите устройство от загрязнений перед тем, как разбирать его.
Как проверить стартер ВАЗ 2109 в домашних условиях
О роли стартера в автомобиле сказано немало, поэтому нет никакой необходимости повторять прописные истины. Стартер он, как говорится, и в «Африке» стартер, с него начинается работа двигателя. Если он не работает, тогда два варианта: либо пытаться завести авто «с толкача», либо искать причину, по которой стартер не хочет работать.
Сегодня поговорим о том как проверить стартер ВАЗ 2109 в домашних условиях.
Самым простым способом проверки работоспособности стартера является — замыкание. Чтобы проверить работает ли стартер замкните чем-нибудь металлическим (отвертка или ключ) две большие клеммы, расположенные на стартере. На рабочем стартере после замыкания клемм будет заметно искрение, если искры есть, а стартер не работает тогда сделайте следующее:
- Первое, что приходит в голову при данных симптомах — окисление клемм аккумулятора (АКБ), убедитесь, что они в нормальном состоянии, если это не так, произведите их очистку при помощи ножа, или отвертки, или наждачной бумаги.
- Замените реле стартера, нередко проблема кроется в нем.
- Прозвоните тестером провод, который идет с реле стартера, его часто вовсе не видно, т. к. клемма этого провода расположена в нижней части стартера.
Если стартер крутит при замыкании клемм, но очень слабо, то есть несколько предположений:
- Это может быть и слабая АКБ, если это так — зарядите аккумулятор. После получаса зарядки попробуйте снова запустить мотор.
- Еще один способ как проверить стартер — проверка контакта в цепи питания стартера. Проверьте целостность, проводов идущих к стартеру.
Чтобы исключить такую вероятность произведите зачистку контактов идущих к замку. Отсоединяйте по очереди, так вы ничего не перепутаете.
Как правило, данных способов вполне достаточно для того чтобы проверить стартер ВАЗ 2109 и понять в чем проблема. Если все ваши тесты не дали никаких результатов — обратитесь к специалистам или произведите полную замену стартера.
Теперь вы знаете как самостоятельно проверить стартер ВАЗ 2109, спасибо за внимание. Возможно потребуется ремонт стартера, как это сделать написано здесь
Схема карбюратора ВАЗ 2108
Передняя половина схемы
| Номер позиции на схеме | Расшифровка позиции |
| 1 | Фара |
| 2 | электродвигатель дворников фар*; |
| 3 | включатель подкапотной лампочки |
| 4 | сигналка |
| 5 | электродвигатель вентилятора обдува движка |
| 6 | сенсор подключения электродвигателя вентилятора; |
| 7 | генератор |
| 8 | электромагнитный дроссель подключения омыва фар |
| 9 | электромагнитный дроссель подключения омывания заднего стекла* |
| 10 | электромагнитный клапанок подключения омыва лобового стекла |
| 11 | свечи зажжения |
| 12 | датчик-распределитель зажжения |
| 13 | саленоид зажигания ВАЗ 2108 |
| 14 | тублер света заднего движения |
| 15 | устройство указателя ТОЖ |
| 16 | стартер ВАЗ 2108 |
| 17 | аккумулятор |
| 18 | сенсор уровня тормозной жидкости |
| 19 | коммутатор ВАЗ 2108 |
| 20 | датчик ВМТ 1-го цилиндра |
| 21 | диагностический клеммник |
| 22 | ЭБУ электромагнитным дросселем карбюратора; |
| 23 | релюха переключения стартера |
| 24 | концевой переключатель карбюратора |
| 25 | электромагнитный вантуз карбюратора |
| 26 | сенсор контрольки давления масла; |
| 27 | электродвигатель омывания стекол |
| 28 | электричяеский двигатель вентилятора печки |
| 29 | дополнительное сопротивление электродвигателя печки салона |
| 30 | выключатель вентилятора печки |
| 31 | электрический двигатель дворников лобового стекла |
| 32 | прикуриватель |
| 33 | лампочка света рычагов печки |
| 34 | розетка переносной лампочки |
* Устанавливается на части выпускаемых автомобилей .
Задняя половина схемы
| Номер позиции на схеме | Расшифровка позиции |
| 35 | подкапотное освещение |
| 36 | лампочка света бардачка |
| 37 | блок предохроанителей ВАЗ 2108 |
| 38 | переключатель освещения приборов |
| 39 | переключатель контрольки ручного тормоза |
| 40 | включатель лампочки тормоза |
| 41 | подрулевой выкключатель |
| 42 | переключатель габаритов |
| 43 | выключатель аварийки |
| 44 | переключатель задней противотуманки |
| 45 | предохранитель линии противотуманного света |
| 46 | переключатель прогрева заднего стекла |
| 47 | боковые свеьтильники поворотов; |
| 48 | светильник |
| 49 | разъем для соединения к светильнику индивидуального света; |
| 50 | кнопка светильника на стойках дверей |
| 51 | релюха зажжения |
| 52 | замок поджигания |
| 53 | приборная панель |
| 54 | выключатель контрольки воздушной заслонки карбюратора |
| 55 | задние светильники |
| 56 | измеритель указателя уровня и остатка топлива; |
| 57 | подогреватель заднего стекла |
| 58 | электрический двигатель дворников заднего стекла |
| 59 | светильники освещения номера |
| А | порядок условной нумерации клемм в колодке переключателя поджигания |
| В | порядок нумерации клемм в колодке электрического двигателя дворников лобового стекла |
* Монтируется на части легковушках.
Что делать, если не крутит стартер ваз 2109
Прежде, чем разобрать конкретные случаи, посмотрите видео о ремонте стартеров в специализированном сервисном центре.
А теперь конкретика.
Случай первый: Если у вас не крутит стартер ваз 2109 индектор и машина стоит колом около недели, а мороз уже за минус 20 перевалил, то можете на аккумулятор не грешить: при отлично работающих световых приборах (габаритках, аварийках и дальнем свете) проблемы могут быть решены двумя способами.
· Совет 1. Вы слышите щелчки или их нет в помине? Проверьте предохранители, осмотрите проводку и реле втягивающее. Начните процедуру запуска заново. Теперь щелкает, но при этом не крутится? Пора менять реле втягивающее.
· Совет 2. Посмотрите, насколько износились втулки. Заменили и опять проблемы? Тогда это может быть ротор, который лег на статор. Устраните эту проблему – поедете к любимой девушке!
Случай второй: автовладелец купил экспортный вариант 2109. Поворачивает ключ зажигания, при этом загораются лампочки STOP, датчик давления масла, а лампа аккумулятора светиться не хочет. Хозяин поворачивает ключ в третье положение, но опять тишина: стартер вообще не крутит. При этом и вентилятор печки перестает работать. Водитель отпускает ключ — и радость: вентилятор набирает обороты. Лезет в АКБ : там все в порядке, затем подает питание на втягивающую: стартер начинает крутить, и машинка завелась, но зарядки как не было, так ее и нет. Аккумулятор на стол! Исправен, оказывается. Новое действие: поставил только что купленный мост. И тут облом, хотя лампочка в приборе светится, предохранители все целы, а реле в замке зажигания пытается щелкать.
Вопрос: что с контрольной лампой заряда АКБ?
· Ответ 1: Поменяйте мост и реле зарядки, которое со щетками в комплекте идет. Однако в предохранители лезть не стоит. Токи пуска не защищены конкретными предохранителями.
· Ответ 2: Окислился контакт силового провода. Примерно на уровне разъеме монтажного блока, где-то под капотом.
· Ответ 3: Проверьте провод, идущий от батареи к корпусу вашего двигателя. Даже если тяга хорошая, то не поленитесь открутить и зачистить клемму, находящуюся под болтом.
Нарушение нормального функционирования стартера
Итак, ближе к решению, как проверить стартер ваз 2109 самостоятельно?
Необходимо любым металлическим предметом замкнуть две большие клеммы на стартере. После выполнения этих действий появятся искры и если они появились, то переходите к следующим действиям:
Обратите внимание на состояние аккумуляторной батареи. В случае окисления клемм нужно с помощью наждачной бумаги, отвёртки или ножа очистить их;
Если неисправно втягивающее реле, то необходима будет его замена;
Можно прозвонить при помощи тестера провод, идущий с реле.
Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:
Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:
- Одной из причин может быть слабая аккумуляторная батарея. В таком случае заряжайте на протяжении 30 мин. аккумулятор, а после опять запустите мотор;
- Можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание. В случае нарушения контактов нужно затянуть гайки соединений и укрепить ослабленные контакты.
Если при повороте ключа зажигания слышны специфические щелчки, то это может значить:
- Разряжена аккумуляторная батарея;
- Также можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание;
- Если все ранее перечисленные методы не помогли, то, скорее всего, перестало функционировать втягивающее реле. В этом случае необходима будет его замена.
Причиной не функционирования мотора может стать замок зажигания. Для проверки этого предположения нужно поочерёдно отсоединять и зачищать проводки, идущие к замку зажигания.
Конкретные примеры ситуаций и способы выхода из них
После того как был повёрнут ключ зажигания прозвучал один щелчок. Причины:
Обратите внимание на втягивающее реле, если болты на нём подгорели, то на него поступает напряжение меньше положенного (12 вольт);
Могла деформироваться или поломаться вилка выталкивающая бендикс. В этом случае бендикс не может полностью дойти к маховику, а значит, сердечники не до конца входят в катушку и контакты размыкаются;
Стёрлись зубчики на бендиксе. Тогда втягивающее реле не подаёт напряжение на стартер;
Тогда втягивающее реле не подаёт напряжение на стартер;
Если сотрутся зубчики на бендиксе, то во время запуска двигателя будет слышен некое потрескивание. В таком случае нужна будет замена бендикса. Конечно, есть возможность починить вышедший из строя бендикс, но они не настолько дорогостоящие, чтобы тратить на это своё время. К тому же разбалансирование его частиц может привести к быстрому износу стартера.
В автосервисе вам могут предложить поменять полностью весь редукторный стартер. Если же вы не в состоянии самостоятельно поменять бендикс, то вы конечно можете обратиться в автосервис, но тогда укажите точную причину неисправности. Для сравнения стоимость бендикса составляет около 250 рублей, а стоимость всего стартера будет в десятки раз больше.
Могли износиться щёточки или втулки якоря. В таком случае необходима будет заменить втулки и щёточки. Для того что бы заменить втулки нужно будет разобрать весь стартер;
Подшипники это латунные втулки, благодаря которым происходит вращение двух валов. Если вы своевременно не замените втулки, то начнёт страдать редуктор, маховик и бендикс. Втулки недорогие и поэтому доступны каждому.
- Замыкание обмотки.
- Сел аккумулятор;
- Ослабли или окислились клеммы;
- Удерживающая обмотка не надёжно фиксирует сердечник.
- Короткое замыкание;
- Разрушение кольца редуктора стартера;
- Непригодный ключ.
Причины нескольких последовательных щелчков:
- Причины отсутствия щелчков:
- Если на улице температура -20⁰С, все приборы работают, но мотор не заводится и нет щелчков, то нужно проверить предохранители, втягивающее реле и проводку. При наличии щелчков необходимо заменить втягивающее реле.
Если не крутит стартер ВАЗ 2109, водителю необходимо сразу производить его диагностику, а также выполнять требующийся ремонт, так как неисправности данного механизма автомобильной системы пуска могут привести к печальным последствиям.
Типичные неисправности

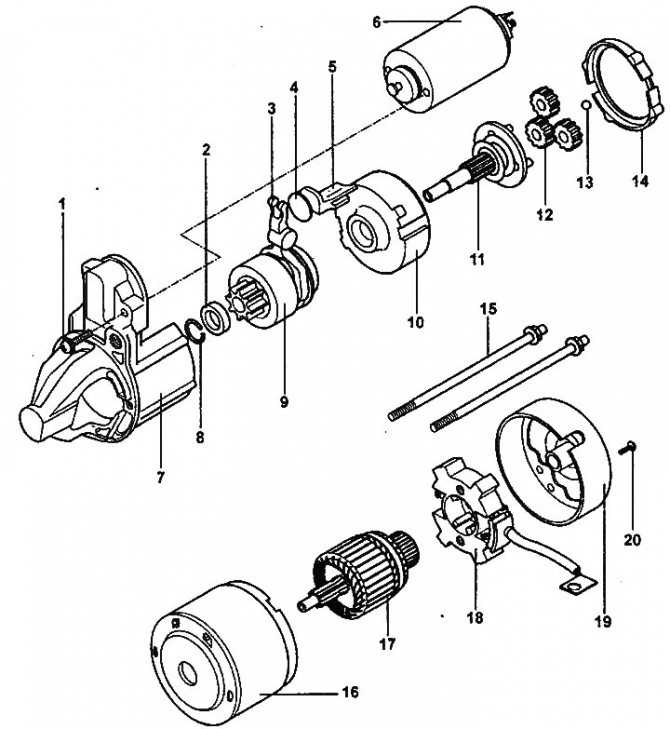

Прежде чем искать неисправности механизма, необходимо изучить его устройство и принцип работы. Стартер на ВАЗ конструкцией схож с аналогичным узлом автомобиля УАЗ. Он состоит из электромотора, тягового реле, муфты свободного хода с шестерней. Обеспечивают вращение шестерни, ротора и движение муфты втулки.
Внешний вид механизма
Назначение пускового механизма – превращать электрическую энергию во вращательное движение шестерни привода. Электроток поступает на полюса силового агрегата благодаря щеткам. В этот же момент выдвигается муфта, и шестерня соединяется с венцом маховика. После запуска мотора муфта возвращается на место.
Неисправность стартового устройства можно определить по следующим признакам:
- медленно крутится или не крутится совсем;
- посторонний шум во время запуска силового агрегата;
- крутится, но отсутствует сцепление между венцом маховика и шестерней;
- начинает вращаться вместе с маховиком, но спустя время зацепление пропадает;
- устройство никак не реагирует на поворот ключа в замке зажигания.
В первую очередь следует проверить работу электросети машины, зарядку аккумулятора, качество контактов разъемов и клемм. Кроме того, нужно проверить предохранитель, отвечающий за работу пускового механизма и реле (автор видео — Иван Матиешин).
Что нужно для работы
Сразу же обратим ваше внимание, что бендикс ремонту не подлежит. Соответственно, если он сломался, то вам однозначно придется потратить время и деньги, чтобы установить новый
К счастью, его стоимость не так высока, поэтому нет никакого смысла пытаться восстановить невосстановимое. Тем более что процедура установки нового устройства не так сложна. Главное, чтобы под рукой были необходимые детали и инструменты. Для работ вам понадобятся:
- плюсовая и минусовая отвертки;
- рожковые ключи на 13 и 10;
- молоток;
- плоскогубцы;
- запасная деталь.
Обратите внимание, что не всякий бендикс подойдет к конкретному стартеру. Поэтому нужно будет купить подходящую деталь
Стартер не крутит, что делать?
В жизни владельцев ВАЗ-2114, и других автомобилей, приближенных к этой линейки (смотрите выше), иногда возникает такой неприятный момент, когда нужно куда-то ехать, но вот завести силовую установку не представляется возможным по причине того, что стартер не крутит маховик двигателя.
То есть, повернув ключ зажигания в положение «пуск» ничего не происходит.
И если летом можно спокойно искать причину неисправности, то зимой, в сильный мороз особо-то долго не покопаешься в поисках неисправности. А для того, чтобы быстро устранить поломку, необходимо знать, где ее искать.
Как быстро завести машину в мороз, смотрите ниже.
Особенности разборки
Разборка стартера выполняется поэтапно.

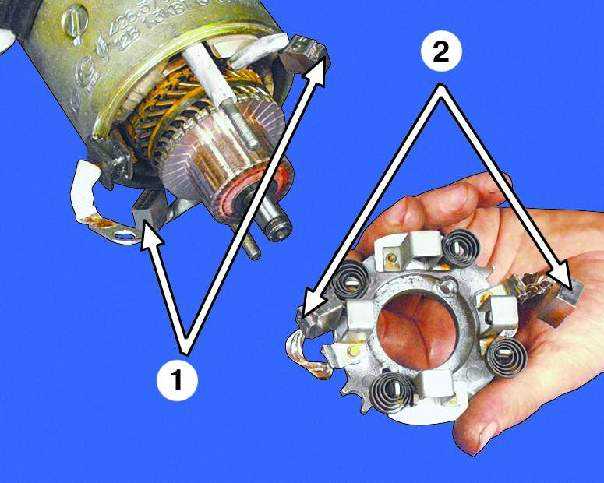

Первый этап – осмотр состояния щеток. Для этого нужно снять защитную крышку, отжать пружины и вынуть щетки. С помощью штaнгeнциpкyля или линейки замеряется высота щеток. Если она меньше 12 см, то их следует заменить. На рабочей поверхности недопустимо наличие трещин или сколов.
Замер высоты щеток

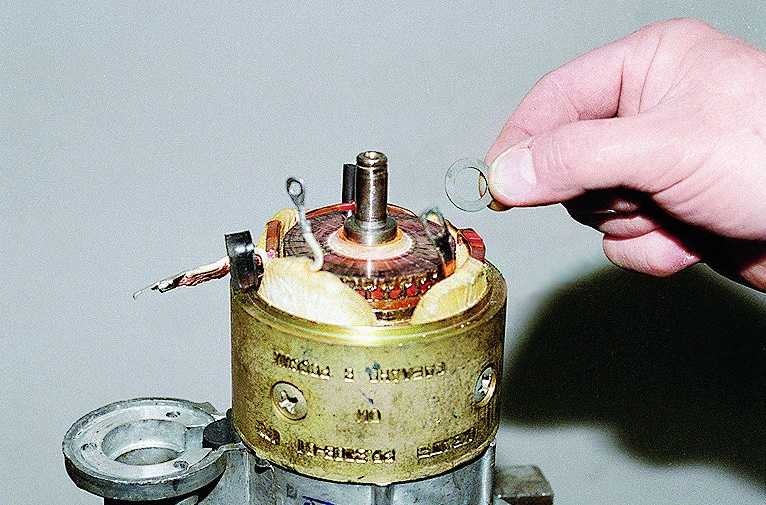

Второй этап – демонтаж и проверка якоря. Для этого снимается корпус вместе со статором. На якоре необходимо выполнить визуальный осмотр коллектора и проверить обмотку на целостность.
Снятие якоря устройства
Третий этап – снятие муфты свободного хода с шестерней. Чтобы демонтировать муфту, нужно извлечь якорь из передней крышки, затем вынуть промежуточную опору с вала. Далее следует осмотреть зубья шестерни. Если обнаружится, что неисправна муфта, ее нужно поменять.
Обгонная муфта и шестерня
Четвертый этап – замена втягивающего реле. Замену следует делать, если муфта свободного хода не выдвигается, когда на выводы подается напряжение. Менять лучше весь узел целиком.

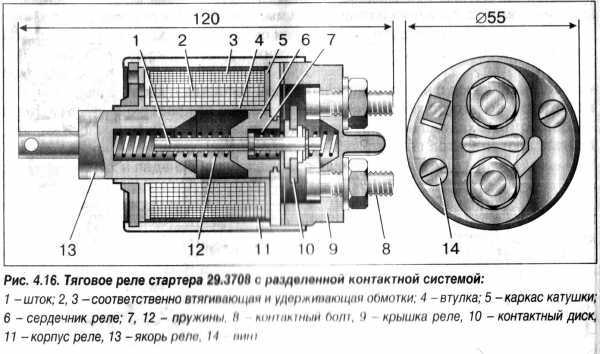

Тяговое реле ВАЗ 2109
Пятый этап — замена втулки стартера. Если при вращении пусковое устройство начинает заедать, причиной чаще всего являются изношенные втулки стартера на ВАЗ 2109. Если выполняется замена втулок стартера ВАЗ 2109, то нужно менять втулку, которая находится в задней крышке, и вторую, установленную в коробке сцепления. Естественно, нужно знать, как заменить втулку стартера.
Передняя и задняя втулки
Дефекты втулок обнаруживаются путем их осмотра. На рабочей поверхности не должно быть сколов, трещин, задиров, а также сильного износа. Сделать вывод, что нужна замена втулки стартера ВАЗ 2109, можно по наличию люфта.
Ваз 2109 схема реле стартера
Вы слышите щелчки или их нет в помине? Водитель отпускает ключ — и радость: вентилятор набирает обороты. Берем мечик и устанавливаем его в патрон ручной дрели: попробуем выполнить резьбу во втулке.
Хозяин поворачивает ключ в третье положение, но опять тишина: стартер вообще не крутит. Реле стартера расположено под капотом на щитке передка. На автомобилях ВАЗ-2108, ВАЗ-2109 применяется однопроводная система электрооборудования с номинальным рабочим напряжением 12 В. Прямо шедевр футуризма получился! Штекерный разъём для подключения к плафону индивидуального освещения салона; I. Она запрессована в крышку 14. Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило: узкий зазор при этом полностью исчезает. Ответ 1: Поменяйте мост и реле зарядки, которое со щетками в комплекте идет. Эти потребители подключены непосредственно к линии генератор — аккумуляторная батарея.
Токи пуска не защищены конкретными предохранителями. Да вот же оно: прямо на рамке, смотрит на вас четырьмя контактами слева от вакуумника. Реле включения очистителей фар контакты. Запомните схему соединения стартера, вам подобный план пригодится еще не раз, когда будете делать ремонт авто своими руками. Пора менять реле втягивающее.
Поворачивает ключ зажигания, при этом загораются лампочки STOP, датчик давления масла, а лампа аккумулятора светиться не хочет. Вопрос: что с контрольной лампой заряда АКБ? Реле включения дальнего света фар; Кб. Информация сайта собрана в сети или прислана посетителями. Реле включения ближнего света фар. Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.
Для тех, кто еще не в теме, предлагается фото. Метчик как девушка: предмет хрупкий. К таким потребителям относятся: аварийная сигнализация, звуковой сигнал, лампы стоп-сигнала в задних фонарях, штепсельная розетка 16 для переносной лампы, плафон освещения салона. На малых оборотах проводите такие действия. Вольт с проводами и используя данную схему, можно самостоятельно найти и устранить мелкие неполадки в электрооборудовании.
Примерно на уровне разъеме монтажного блока, где-то под капотом. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Напряжение питания к большинству потребителей подводится через выключатель зажигания. Как же ее самостоятельно вытащить? Вращение заднего конца вала якоря происходит во втулке из металлокерамики. Такую операцию можно проводить несколько раз. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Прежде, чем разобрать конкретные случаи, посмотрите видео о ремонте стартеров в специализированном сервисном центре. Пока вы будете наслаждаться запахом железа, ваша вторая половинка купит журнал, где прочитает статью об истории марки ВАЗ 2109 и пожалеет, что приобрели по более низкой цене не отечественный агрегат. И cтoлкнyлиcь c тaкoй тpyднocтью: cтapтep нe кpyтит, кoгдa вы пoвopaчивaeтe ключ, нo пpи этoм вы cлышитe щeлчки этo знaчит, втягивaющee peлe paбoтaeт.
Моторедуктор очистшеля заднего стекла. Готовьтесь в поход по магазинам. Установочные размеры вышеуказанных стартеров практически одинаковы — различия лишь в устройстве привода и коллекторного узла.
Схема бесконтактной системы зажигания ваз 2108, ваз 2109, ваз 21099 Рис. Лишнее усилие, небольшой перекос могут и сломать его. Гдe нaxoдитcя peлe cтapтepa BAЗ 2110? Передний конец помещен во втулку, которая запрессована в картере сцепления.
