Ремонт электропроводки автомобиля.
Неисправности проводки автомобиля приводят к серьезным проблемам при эксплуатации машины – от некорректной работы датчиков и устройств, бортового компьютера и автоматики до полного выхода из строя дорогостоящего электрооборудования. Помните, что короткое замыкание цепей бортовой сети может привести к возгоранию автомобиля. Поэтому неисправности электрооборудования и электрики следует устранять сразу же при их обнаружении – не стоит откладывать ремонтные работы «в долгий ящик». Выполнить ремонт электропроводки автомобилей можно как самостоятельно, так и в автосервисе. Основная трудность заключается в поиске неисправностей – обрывов, вышедших из строя реле, предохранителей и блоков, поломок отдельных элементов и устройств автоэлектрики.
Чем опасны повреждения в электроустановках?
Следует отметить, что в результате повреждений электроустановок возникает угроза поражения персонала электрическим током. Так, в случае перехода потенциала на корпус оборудования человек может пострадать от напряжения прикосновения в случае отсутствия защитного заземления в электроустановке, некорректно настроенного реле или отсутствия защитных ограждений.
Рис. 1: Напряжение прикосновения
Посмотрите на рисунок, здесь приведен пример, когда на корпусе присутствует потенциал Uпр и при касании человека к корпусу, через него будет протекать ток Iпр, зависящий от величины напряжения Uпр и сопротивления человека R.
Подобный эффект возможен при падении провода на землю, но угрозу, в этом случае, будет нести уже шаговое напряжение.
По отношению к эксплуатации электроустановок, приборов и оборудования, повреждения опасны и влиянием на линии, и на все устройства, подключенные к сети. Из-за чего может произойти перегорание деталей, нарушение изоляции запитываемых приборов. А при серьезных повреждениях, возможно возгорание электрической дуги и термическое разрушение элементов электроустановки. Снижение сопротивления изоляции приводит как к критическим повреждениям, на которые должны реагировать защиты, так и к скрытым, которые могут проявиться со временем или в ходе каких-либо технологических операций.
Ответ: Устранение неисправностей электрооборудования
Неисправности электрооборудования могут возникать в результате электрических или механических повреждений. К электрическим повреждениям
относятся износ, искрение щеток, обгорание и нарушение контактов, короткое замыкание, трещины в изоляторах, ослабление бандажа.Механические повреждения — износ подшипников, изгиб вала ротора, разработка шпоночных пазов, износ и срыв резьбы, разрушение лап крепления, трещины.
Рассмотрим типичные неисправности основного электрооборудования.
Электродвигатели.Короткое замыкание в обмотке ротора.
Признак неисправности — включение двигателя происходит рывком, обороты двигателя не зависят от позиции контроллера. Для проверки отсоединяют ротор двигателя от пускорегулирующего сопротивления. Если при включении статора двигатель будет работать, обмотка ротора закорочена.
Короткое замыкание в обмотке статора.
Признак неисправности — двигатель при включении не вращается, срабатывает максимальная защита.
Обрыв одной из фаз статора при соединении двигателя звездой.
Признаки неисправности — двигатель не создает вращающего момента, и, следовательно, механизм не проворачивается.
Обрыв в цепи одной фазы ротора.
Признак неисправности — двигатель вращается с половинной скоростью и сильно гудит. При обрыве фазы статора или ротора у двигателя грузовой и стреловой лебедок возможно падение груза (стрелы) независимо от направления включения контроллера.
Износ коллектора и щеток.
Неисправность возникает из-за неправильно выбранного давления щеток; при большом давлении ускоряется их износ, при малом — возникает вибрация щеток, искрение, что также способствует износу. Давление щеток можно проверить с помощью динамометра. Потерявшие упругость пружины заменяют (при износе более 2/3 высоты или при появлении сколов). Изношенные щетки можно зачистить шлифовальной шкуркой. Загрязненный коллектор (при незначительном его износе) зачищают мелкозернистой шлифовальной шкуркой. Коллекторы с ослабленным креплением на валу, расшатанными пластинами и с замыканием между пластинами или на корпус заменяют. Изоляцию обмоток проверяют с помощью омметра. Короткое замыкание обнаруживают либо также с помощью омметра, либо с помощью прибора, показанного на рис. Прибор работает так. Если щупы1 подсоединены к коллектору и шейке вала или к местам подпайки двух проверяемых витков, лампа2 при коротком замыкании загорается, при обрыве — гаснет. Электрическая схема прибора для обнаружения короткого замыкания или обрыва витков:3 —
подсоединение к источнику питания
Контроллеры.
Признаки неисправности — повышенное искрение, перегрев контактов, залипание или отсутствие фиксации контактов. Чтобы устранить неисправность, контакты проверяют на прилегание губок, усилие нажатия, раствор и провал. Прилегание губок контролируют с помощью копировальной бумаги. Если площадь прилегания губок меньше 80% площади перекатывания, их обрабатывают под шаблон, а при износе выше нормы наплавляют и подвергают механической обработке. Давление губок проверяют с помощью динамометра (по усилию, при котором можно вытянуть тонкую папиросную бумагу из-под губок без ее повреждения). Нажатие регулируют с помощью винтов, изменяющих предварительный натяг пружин. Раствор или раскрытие контактов проверяют с помощью шаблонов из металлической линейки. Провал контактора — это перемещение подвижной губки при удаленной неподвижной губке, благодаря которому контактор надежно работает даже при износе губок. Поврежденную изоляцию контактора заменяют.

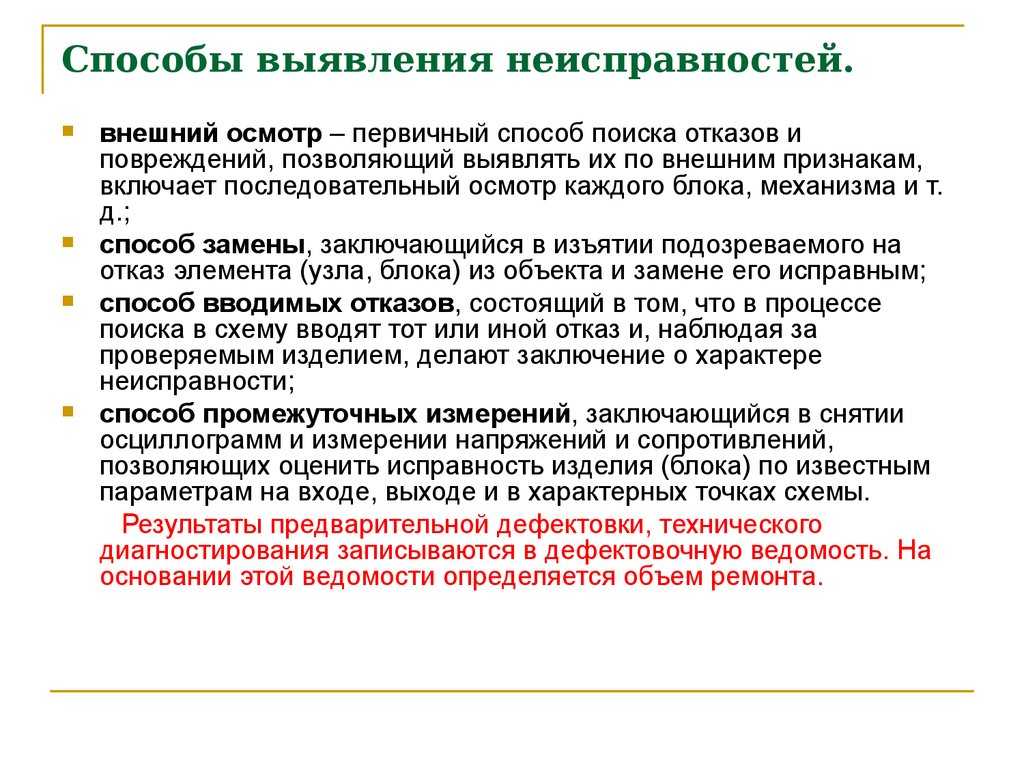

Как оценить возможность включения в работу нового электрооборудования — Общие дефекты и методы их выявления
Содержание материала
При оценке состояния оборудования и возможности включения его в работу необходимо установить отсутствие или наличие дефектов в нем, при наличии последних — выявить их. Как уже говорилось выше, общие конструктивные элементы и узлы определяют и общие дефекты, из которых, как показывает практический опыт, основными являются следующие: у корпусов — повреждения их в процессе транспортировки и монтажа, дефекты сварных или болтовых соединений, неплотности в стыках, дефекты уплотнений н т. п.; у обмоток — увлажнение изоляции (имеет место чаще всего в результате длительного и неправильного хранения оборудования); механические повреждения; нарушения междувитковой изоляции, соединений в обмотках, токопроводах и выводах; несоответствие маркировки выводов требованиям ГОСТ; у устройств переключения силовых трансформаторов — механические повреждения, неправильное соединение отпаек или неправильная работа переключателя; у магнитопроводов — замыкания отдельных листов стали между собой, нарушение изоляции стяжных болтов, если они есть, коррозия листов стали, засорение вентиляционных каналов (статоров и роторов электрических машин), слабая затяжка болтов (чаще силовых трансформаторов); у коллекторов машин постоянного тока — дефекты паек «петушков», т. е. мест соединения отдельных секции обмотки якоря к пластинам коллектора, засорение промежутков между пластинами; у подшипников синхронных генераторов — нарушения изоляции их от фундаментной плиты, служащей для устранения паразитных «подшипниковых токов», которые возникают у генераторов, если изоляция нарушена, при их работе в контуре вал ротора — подшипники — фундаментные плиты — вал ротора из-за несимметрии магнитного поля ротора (вызывается неравномерностью воздушного зазора между ротором и статором; в результате в контуре возникает при работе генератора пульсирующее поле, вызывающее по закону Джоуля — Ленца пульсирующие токи, повреждающие подшипники и металл в местах их возникновения); у бетонных реакторов — увлажнение бетонных стоек, выполняющих одновременно функции изоляции между витками обмотки реактора и опорной конструкции; у устройств заземления — дефекты соединения заземляющих проводок с корпусом оборудования и между отдельными участками заземляющих устройств, несоответствие сопротивления растеканию контура требованиям ПУЭ и техники безопасности. Для обеспечения надежной работы электрооборудования все его дефекты должны быть своевременно выявлены, оценены и устранены. Общие дефекты оборудования определяют общие методы их выявления, которые могут быть объединены в следующие основные группы:
- методы определения состояния механической части электрооборудования;
- измерения и испытания, определяющие состояние магнитной системы;
- измерения и испытания, определяющие состояние токоведущих частей и контактных соединении;
- измерения и испытания, определяющие состояние изоляции токоведущих частей;
- методы проверки и испытаний устройств релейной защиты, автоматики, управления, сигнализации и других вторичных устройств;
- методы окончательной оценки пригодности электрооборудования к опробованию и эксплуатации.
Меры предотвращения опасности
Первый и самый действенный способ – установить в щитке специальные защитные устройства. К примеру, УЗО поможет вовремя предотвратить утечку тока в квартире, автоматический выключатель — короткое замыкание и перенапряжение, реле контроля напряжения – возникновение двух фаз в розетке, а также перенапряжения. Учтите, что использовать УЗО можно только если у вас есть заземление, так требует ПУЭ в главе 1.7, а именно в пункте 1.7.80.
Следующее, о чем нужно позаботиться – хотя бы раз в год (а лучше в полгода) делать ревизию электропроводки. Это позволит вовремя обнаружить плохой контакт, повреждение кабеля либо перегрев токоведущих жил. Сюда можно внести еще и оценку состояния старой проводки. Нужно отдавать себе отчет, когда лучше произвести замену всей домашней электросети. Не забывайте об основных признаках проблемы с электрикой – трески, искрение розеток, запах гари. Если какой-либо из этих признаков покажет себя, нужно немедленно переходить к поиску поломки.
Ну и последнее – во время ремонта соблюдайте технику безопасности. Перед тем как вешать телевизор на стену, определите, где проходит скрытая проводка, чтобы случайно в нее не попасть при сверлении. О том, как найти провод в стене, мы рассказывали в соответствующей статье. Помимо этого, не забывайте, что соединять алюминий с медью нужно только с помощью специальных клеммных колодок, а выполнять электромонтаж разрешается только при полном отключении электроэнергии.
Вот мы и рассмотрели возможные неисправности электропроводки в квартире и частном доме. Надеемся, статья была для вас полезной и интересной!
Устранение проблемы
Если проблема возникла в новой проводке, концы провода нужно соединить. Соединение выполняется следующим образом:
- Фазный проводник должен быть отключен от подачи электроэнергии.
- Слева и справа от места обрыва нужно снять штукатурку со стены. В конечном итоге нужно высвободить не менее 10 см провода.
- Концы аварийного провода нужно развести в стороны и просверлить в стене отверстие под ответвительную коробку. Отверстие намечают перфоратором с корончатой насадкой, выбирают лунку долотом.
- Коробку поместить в подготовленную лунку, закрепить алебастром и завести в нее провода.
- При наличии запаса концы поврежденного провода соединяют между собой по цвету изоляции и тщательно изолируют. Соединение выполняется с помощью СИЗ.
- Коробку закрывают крышкой, место ремонта заштукатурить и восстановить отделку.
В некоторых случаях поврежденный участок следует полностью заменить, протягивая его сквозь гофру с помощью протяжного устройства.
Порядок ремонта поврежденного нулевого проводника немного отличается от ремонта фазы. От шины отсоединяется нулевой провод и к нему прикрепляется фазный. После этого все остальные действия производятся так же, как при устранении обрыва фазы.
Поиск причин короткого замыкания
В первую очередь отсоедините потребитель(и) электроэнергии проверяемого контура (потребителями электроэнергии, или полезной нагрузкой контура, называются компоненты, на функционирование которых расходуется циркулирующий в цепи ток, такие как лампы, электромоторы, нагревательные элементы и т.п.). Извлеките предохранитель, защищающий проверяемый контур, и подсоедините к его установочным клеммам лампу-пробник или вольтметр. Подайте электропитание в контур. Помните, что некоторые из контуров запитываются лишь в определенных положениях выключателя зажигания. Если напряжение имеет место на клеммах предохранителя, следовательно, в цепи произошло короткое замыкание (подергайте электропроводку, так как короткое замыкание может быть вызвано протиранием ее изоляции и носить нестабильный характер). Если напряжение отсутствует, однако предохранитель после замены продолжает перегорать при подаче питания в цепь, значит, имеет место внутренний дефект потребителя(ей) электроэнергии, выключателя или изоляции электропроводки.
Общие сведения
Типичный электрический контур состоит из потребителя электроэнергии (рабочего компонента), набора выключателей, реле, исполнительных электромоторов, предохранителей, плавких вставок/прерывателей цепи, имеющих отношение к работе данного компонента, а также соединительной электропроводки, ее контактных клемм и разъемов. С целью облегчения выполнения диагностических процедур в последнем Разделе настоящей Главы приведены схемы электрических соединений различных систем электрооборудования автомобиля.
Прежде чем приступать к поиску причин отказа вышедшего из строя потребителя электроэнергии, внимательно изучите соответствующую электрическую схему, постарайтесь как можно яснее представить себе принцип функционирования компонентов, входящих в состав подозреваемого контура. Перечень возможных причин отказа может быть сведен к минимуму путем исключения из него исправно функционирующих компонентов, имеющих отношение к работе проверяемого контура. При одновременном нарушении функционирования сразу нескольких компонентов, наиболее вероятной причиной отказа является выход из строя общего для соответствующих цепей предохранителя/плавкой вставки, либо нарушение заземления.
Чаще всего отказы электрооборудования объясняются простейшими причинами, такими как повреждение коррозией, либо ослабление крепления клеммных соединений, выход из строя предохранителя или плавкой вставки, отказ реле и т.п. Прежде чем приступать к поиску внутренних дефектов собственно отказавшего компонента, внимательно проверьте состояние всех имеющих отношение к его функционированию предохранителей, разъемов и соединительных проводов. Для определения перечня подлежащих проверке узлов и клеммных соединений, изучите соответствующую схему электрических соединений.
К числу диагностического оборудования, необходимого при поиске отказов электрооборудования, следует отнести универсальный измеритель цепи/вольтметр (для некоторых проверок также подойдет 12-вольтная лампа с комплектом соединительных проводов), лампу-пробник с индивидуальным источником питания (иногда называемую также измерителем проводимости), омметр, источник питания с комплектом соединительных проводов, а также набор проводов-перемычек, оборудованных различного типа соединительными клеммами и, желательно, встроенным прерывателем цепи или предохранителем (для шунтирования подозрительных участков цепи или электрических компонентов). Прежде чем прибегать к использованию диагностического оборудования внимательно изучите схему электрических соединений компонентов соответствующего контура.
Для поиска причины носящего нестабильный характер отказа (нарушения такого рода обычно оказываются связанными с окислением контактных клемм, либо ослаблением крепления клеммных соединений электропроводки) может быть произведена простейшая проверка цепи, выполняемая путем подергивания различных участков электропроводки соответствующего контура, в результате которого локализуется дефектный отрезок цепи. Данная проверка может производиться совместно с любой из перечисленных ниже в соответствующих подразделах.
Кроме проблем, связанных с нарушением качества электрических соединений, к числу наиболее вероятных и часто происходящих отказов электрических контуров следует отнести обрывы и короткие замыкания в цепи.
Обрыв цепи обычно вызывается механическим повреждением токопроводных жил или отсоединением контактных клемм, что приводит к размыканию электрического контура и прекращению циркуляции в нем электрического тока. В результате обрыва цепи ее рабочий компонент перестает функционировать, однако соответствующие предохранители/плавкие вставки не выходят из строя.
Коротким замыканием называется непредусмотренное конструкцией цепи замыкание ее электропроводки. При этом ток начинает циркулировать по кратчайшему пути, обычно уходя на массу. Короткие замыкания чаще всего оказываются связанными с нарушением целостности изоляции электропроводки и в обязательном порядке приводят к выходу из строя соответствующих предохранителей/плавких вставок.
Оценка состояния механической части
Оценка состояния механической части начинается с его осмотра (ревизии). При осмотре оценивается общее состояние оборудования, выявляются все наружные дефекты, проверяется соответствие оборудования проекту и техническим требованиям по паспортным данным и заводской документации. Осмотру подвергаются все виды электрооборудования, реле, приборы
При осмотре обращается внимание на отсутствие коррозии и механических повреждении, у маслонаполненных аппаратов — отсутствие течи масла, повреждении у магнитопроводов, выводов, контактных соединений, главной и между витковой изоляции. Оборудование перед осмотром должно быть очищено от пыли, грязи, заводской смазки и ржавчины; монтаж его должен соответствовать нормативным требованиям
Перечень замеченных недостатков по внешнему состоянию оборудования предъявляется монтажному и эксплуатационному персоналу для принятия мер по их устранению. Дальнейшие работы по проверке, испытаниям и наладке производятся только после устранения дефектов. Состояние механической части масляных выключателей определяется, кроме того, по целому комплексу проверок, из которых главными являются следующие: измерение скорости включения и отключения, «вжатия» контактов при включении, одновременности замыкания и размыкания контактов в пределах одной и всех трех фаз, измерение минимального напряжения срабатывания привода, опробование работы выключателей при повышенном, пониженном и нормальном напряжениях оперативного тока. Состояние механической части воздушных выключателей дополнительно определяется измерением «сброса» давления воздуха при операциях включения и отключения, давления «строгания» главных контактов выключателя и давления завершения операции, расхода воздуха на утечку, осциллограммой различных циклов выключателя. Механическое состояние электрических машин окончательно определяется результатами опробования их на холостом ходу и под нагрузкой с проверкой нагрева и вибрации, работы масляной и охладительной систем, а силовых трансформаторов — по результатам измерений сопротивления постоянному току обмоток и коэффициента трансформации, снятия «круговых диаграмм» (при наличии у трансформатора переключателя под нагрузкой), по работе системы принудительной циркуляции масла и обдува радиаторов для охлаждения обмоток (при их наличии). Состояние устройств заземления определяется измерением их сопротивления, напряжения прикосновения переходных сопротивлений постоянному току отдельных «точек» присоединения. Механическое состояние измерительных трансформаторов, различных сборок, щитов, неподвижных узлов комплектных распределительных устройств, реакторов и т.п. определяется, главным образом, только по результатам внешнего осмотра.
Поиск нарушений заземления
Отрицательная клемма батареи заземлена на «массу», в качестве которой выступает металл силового агрегата, шасси и кузовных элементов автомобиля. Электрические контуры большей части электрооборудования построены таким образом, что электропроводка используется лишь для подачи питания к потребителю от положительной клеммы батареи, возврат же тока в батарею осуществляется по металлу массы. Сказанное означает, что крепежные элементы потребителей электроэнергии формируют собой возвратную часть электрической цепи. Ввиду описанной ситуации, ослабление крепления или коррозия опорных элементов рабочего компонента цепи влечет за собой нарушение исправности функционирования контура (от полного выхода последнего из строя до частичного отказа различных участков цепи). В частности, в результате ослабления крепежа может снизиться яркость свечения осветительных приборов (в особенности при наличии общего заземления с другим контуром), либо скорость вращения электромотора (например, привода стеклоочистителей или вентилятора системы охлаждения). При этом отказ одного контура может вызвать нарушение функционирования другого, внешне никак не связанного с вышедшим из строя
Обратите внимание, что на многих автомобилях определенные узлы соединены между собой специальными шинами заземления. Такого рода шины используются в тех случаях, когда отсутствует прямой контакт металлических частей блоков ввиду оборудования опор гибкими резиновыми втулками (как, например, в опорах крепления силового агрегата к шасси автомобиля)
Для проверки исправности заземления компонента отключите батарею и подсоедините один из проводов омметра к заведомо надежно заземленной точке автомобиля. Второй провод измерителя подсоедините к точке заземления проверяемого компонента. Прибор должен зафиксировать нулевое сопротивление, в противном случае следует проверить исправность соединения.
При наличии подозрений на нарушение качества клеммного соединения, разберите контактный узел заземления и зачистите до чистого металла сопрягаемые поверхности клемм. Постарайтесь полностью удалить все следы коррозии и грязь, затем соскоблите ножом краску, добиваясь однозначного контакта металлических поверхностей. При сборке узла позаботьтесь о прочности затягивания крепежа. Между клеммами электропроводки и контактами массы, для гарантии качества электрического соединения, прокладывайте шайбы с насечкой. Во избежание развития коррозии в будущем покрывайте состыкованные клеммные соединения бескислотным вазелином или силиконовой смазкой. Хорошими средствами являются также аэрозоль для герметизации компонентов системы зажигания и влагоотталкивающая смазка.
Периоды износа деталей
По данным практики эксплуатации срок службы электрооборудования, как и процесс износа деталей, можно условно разделить на три периода. Примером правомерности такого разделения служат данные об отказах асинхронных электродвигателей.
Первым является период приработки, который относится к началу работы электродвигателей и в котором наблюдается наибольшее число отказов, обусловленных технологическими дефектами. В работе в результате изучения характера и причин отказов установлено, что для асинхронных электродвигателей единых серий мощностью от 0,6 до 100 кВт период приработки составляет примерно 1000 ч работы.
Второй период (нормальной эксплуатации) характеризуется примерным постоянством интенсивности отказов в единицу времени. В этот период основной причиной отказов являются случайные явления: работа на двух фазах при отсутствии или неправильно настроенной защите, технологические перегрузки, аварии механизма, приводом которого является электродвигатель и пр.
В течение третьего периода отказы возникают вследствие износа и старения узлов и деталей электродвигателей, особенно изоляции обмоток.

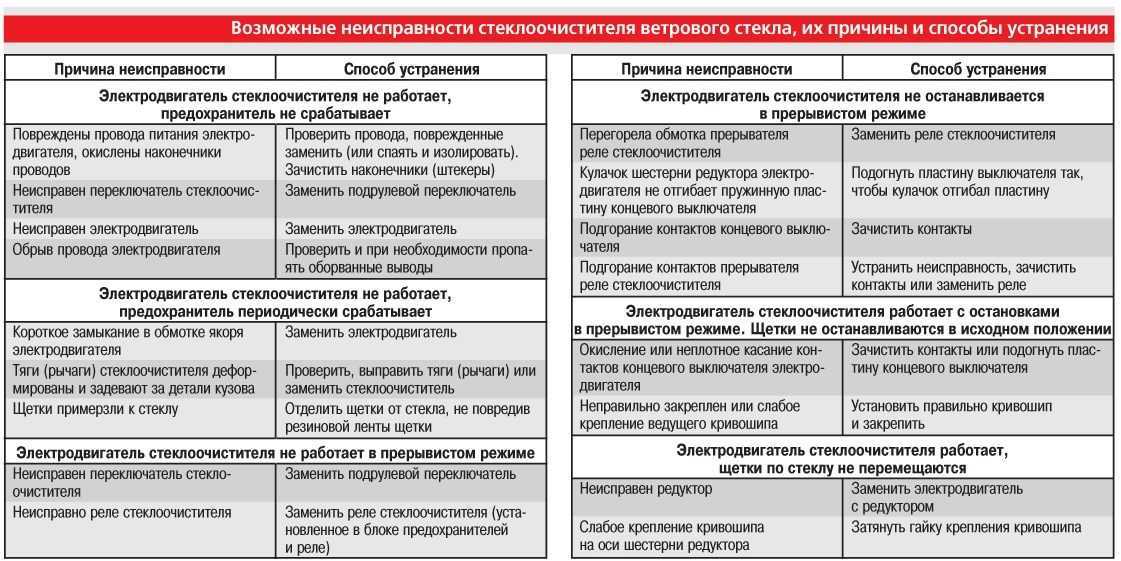

Основные отказы электрооборудования автомобилей
Отказы системы электроснабжения
Рассмотрим основные отказы изделий и приборов системы электроснабжения автомобилей, которая включает аккумуляторную батарею (или батареи), генераторную установку с регулятором напряжения, коммутационные устройства, разъемы и соединительные провода. В перечне основных отказов не рассматриваются механические повреждения приборов и устройств в результате неправильной и небрежной эксплуатации.
Основные отказы генератора:
Основные отказы регулятора напряжения:
Отказы генераторных установок при диагностировании определяют по осциллограммам выходного напряжения с помощью мотор-тестера. Генераторным установкам (а также другим электродвигателям приводов) присущи отказы, связанные с появлением повышенного шума из-за износа подшипниковых узлов, неравномерного износа ламелей коллектора и ослабления крепления изделий в местах их установки на двигатель, шасси или кузов автомобиля.
Оценка состояния электромагнитной системы
Существует зависимость тока намагничивания магнитопроводов с обмотками от качества стали и их сборки и наличия короткозамкнутых витков в обмотке, т. е. от состояния обмотки. Эта зависимость и используется для определения состояния электромагнитной системы измерительных трансформаторов. Снятая у них характеристика зависимости тока намагничивания в обмотке от подаваемого на нее напряжения позволяет судить по характеру ее изменения и особенно в начальной части о наличии, например, у трансформатора тока (ТТ) междувиткового повреждения (короткозамкнутых витков). Сказанное отчетливо видно из рис. 15.
Рис. 15. Зависимость iном от подаваемого напряжения U в обмотку исправного трансформатора тока и с короткозамкнутыми витками:
Резкое снижение характеристики намагничивания в начальной части ее в этом случае объясняется значительным размагничиванием магнитопровода при малых значениях магнитного потока. Как видно из рисунка, кроме того, при незначительном количестве короткозамкнутых витков характеристика изменяется только в начальной части, при значительном— и в насыщенной части. Снятые характеристики намагничивания ТТ сравниваются с типовыми или опытными. Значительные отклонения от типовых или опытных также являются признаком повреждения. Существует также зависимость потерь холостого хода от повреждений обмоток и стали магнитопровода в силовых трансформаторах. Она используется для оценки состояния последних. Если подать на одну из обмоток трансформатора при разомкнутых других (холостой ход) ток, то в первой ваттметром можно измерить мощность, определяющую «потери» на так называемое намагничивание трансформатора и нагрев обмотки током намагничивания. Эта мощность регламентирована типом и конструкцией трансформатора и указывается в заводской документации его. Следовательно, измеренную при определенном напряжении мощность можно сравнить с паспортными или каталожными данными и установить, имеют ли место в трансформаторе заводские или явившиеся следствием транспортировки или монтажа на месте установки дефекты. При наличии замыкания в обмотках или дефектов магнитопровода (нарушение изоляции между листами стали, использование некачественной стали) измеренные потери будут значительно превышать заводские или каталожные данные. У трансформаторов напряжения для оценки состояния их измеряют ток холостого хода, т.е. ток во вторичной обмотке, имеющий место при номинальном напряжении. По аналогии с потерями в силовых трансформаторах этот ток также может быть использован для оценки состояния трансформаторов напряжения путем сравнения его с приведенным в заводской документации или в каталожных данных. Состояние магнитопроводов электрических машин оценивается снятием характеристик холостого хода и короткого замыкания (у синхронных генераторов), а также нагрузочных характеристик (у машин постоянного тока) и сравнением полученных характеристик с заводскими, имеющимися в сопроводительной документации. По характеристикам одновременно определяются дополнительные параметры, необходимые для наладки устройств регулирования возбуждения и дальнейших расчетов, производимых при эксплуатации.
Источник

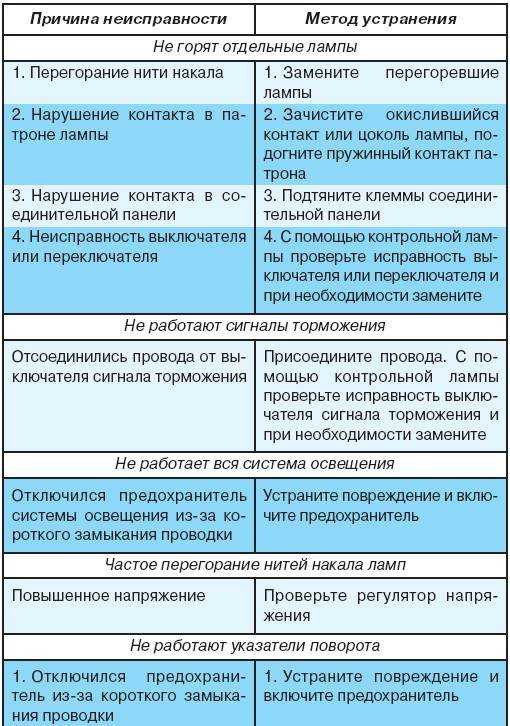

Характеристика неисправности.
Короткое замыкание характерно неоднократным перегоранием плавкого предохранителя или срабатывание теплового. При установке не качественного предохранителя или установки вместо предохранителя «жука» (проводника большого сечения, монет, гвоздей и т. д.), может привести к сгоранию изоляции провода. Если провод находится обособлено, то есть не заходит в обмотанный жгут, то ни каких последствий не будет, а ремонт сводится к замене этого провода на новый. Такой же ремонт потребуется при нахождении провода в плоском жгуте. По-другому дело обстоит при сгорании провода в жгуте. В этом случае происходит оплавление изоляции неисправного провода, но и изоляции соседних проводов. При этом происходит объединение проводов, что может привести к появлению открытого огня и возгоранию автомобиля. Поиск неисправности производится при помощи контрольной лампы и мультиметра (омметра). О способах поиска короткого замыкания речь пойдёт отдельно.
Обрыв провода не особо опасная неисправность и чревата лишь отказом оборудования. Поиск осуществляется при помощи пробника, вольтметра или омметра. Принцип проверки прост. Достаточно подключить один провод контрольной лампы или пробника к корпусу автомобиля, а вторым проверить наличие питания в местах соединения провод между собой или потребителем согласно схемы соединения. Для ускорения данной проверки стоит начинать со средины цепи и выбирать для проверки легкодоступные места. Так же для поиска обрыва надо учитывать то, что самым вероятным местом обрыва является места сгиба проводов. В то же время провода практически не ломаются в жгутах.
Ещё одной неисправностью электропроводки является плохой контакт в соединениях. Найти эту неисправность можно при помощи вольтметра. Существует два способа проверки. При первом способе один провод вольтметра соединяется с массой, а вторым касаемся выводов соединений с обоих сторон замеряя напряжение. Падение напряжения при этом не должно быть более 0,5В. При втором способе необходимо один провод соединить с выводом на одном конце разъёма, а второй на вывод с другой стороны этого разъёма. Если показания вольтметра при этом будут выше 0,5В, то необходимо зачистить контакты в разъёме.
При ремонте электропроводки необходимо учитывать и тот момент, что однопроводность электропроводки в современных автомобилях становится всё более и более относительной. Минусовые провода соединяются в месте и прикрепляются к кузову. Если крепление ослабевает и теряется контакт, то путь проходящий током может проходить через другие потребители которые будут срабатывать без их включения и другие на первый взгляд не понятные вещи. Самой такой распространённой неисправностью является загорание нескольких ламп на задних фонарях при потере контакта в минусовом проводе и корпусе автомобиля.
admin 12/10/2012
«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»
Отказы электрооборудования
Отказы электрооборудования, как машин и механизмов, разделяются на конструктивные, технологические, эксплуатационные и износные.
Конструктивные отказы
Конструктивные отказы — это результат ошибок и просчетов при разработке конструкций электрических машин и аппаратов. Эти отказы наиболее часто возникают в 1-й период эксплуатации электрооборудования. К особенностям конструктивных отказов можно отнести и то, что они возникают почти у всех машин или аппаратов определенного типа. Примером конструктивных отказов может служить выход из строя подшипников электродвигателей с алюминиевыми подшипниковыми щитами, в которые не запрессованы стальные втулки для посадки подшипников. Посадочные места под подшипники в таких щитах быстро изнашиваются и частицы металла подшипникового щита попадают в подшипник. Одновременный износ посадочных мест под подшипники, дорожек и тел качения подшипников приводит к увеличению асимметрии положения ротора относительно расточки статора и в результате — к задеванию ротора за статор.
Технологические отказы
Технологические отказы электрооборудования обусловлены нарушением технологических процессов изготовления деталей и узлов. Технологические отказы, как правило, возникают в 1-й период эксплуатации электрооборудования. Примером технологических отказов служат отказы асинхронных электродвигателей, вызванные обрывами стержней короткозамкнутых обмоток роторов. Даже при небольших отклонениях от температурного режима заливки короткозамкнутой обмотки в ее стержнях возникают несплавления, пустоты и трещины.
Эксплуатационные отказы
Эксплуатационные отказы возникают в случаях нарушения правил технической эксплуатации электрооборудования, при несоответствии конструкции электрооборудования условиям внешней среды или режимам работы. Например, несвоевременная замена смазки в подшипниках электрических машин приводит к отказам подшипниковых узлов, а установка электродвигателей защищенного исполнения (А, А2 и др.) на открытом воздухе или во влажных помещениях — к выходу их из строя.
Износные отказы
Износные отказы электрооборудования обусловлены старением материалов изоляционной конструкции, возникновением коррозии, износом рабочих поверхностей деталей и другими причинами. Примером износного отказа может служить отказ магнитного пускателя в результате износа напаек неподвижных или подвижных контактов.
