Топливные форсунки, уход, восстановление работоспособности

Неисправности форсунок дизельного двигателя

К основным неисправностям, возникающим при работе форсунок дизельного двигателя можно отнести:

• деформация со временем уплотнительных колец;
• наличие остатков продуктов сгорания на деталях распылителя;
• существенный износ распылителя;
• оплавление кончика распылителя;
• наличие механических царапин на поверхности сопла;
• значительное сужение диаметра сопла инжектора;
• различные механические повреждения деталей форсунки;
• односторонний механический износ иголки распылителя;
• износ поверхности поршня по периферии клапана;
• уменьшение хода поршня клапана или стержня распылителя;
• наличие ржавчины в фильтре тонкой очистки;
• наличие гранул ржавчины на игле и стержне распылителя;
• эрозия уплотнителя высокого давления;
• синее пятно на штифте распылителя из-за перегрева;
• перегорание электрической катушки магнита.

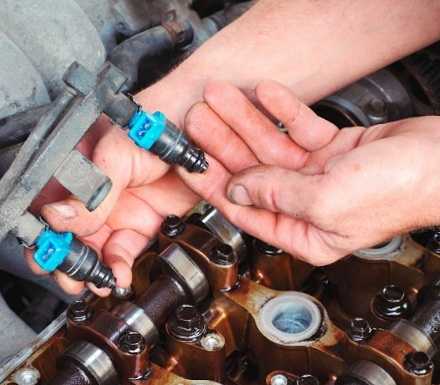

Ремонт топливных форсунок

Автовладелец может выполнить ремонт топливной форсунки бензиновой или дизельной своими руками. Особенно если устройство механического типа, для обслуживания будет достаточно самых простых инструментов.

Конструкция форсунок у разных производителей существенно отличаются, поэтому и ремонтные работы имеют особенности.

Несложно ремонтировать форсунки «Бош Коммон Рейл». В числе наиболее частых неисправностей этих механизмов – повреждения распылителя и мультипликатора (клапана). Причем последняя деталь подводит чаще всего. На распылители производитель дает гарантию замены на протяжении 100 тыс. км пробега. Но в российских реалиях (а также стран СНГ) из-за низкого качества горючего узел не выдерживает больше 20 тыс. км, после чего требуется проверка и ремонт топливных форсунок дизельных двигателей.

Такие же проблемы характерны и для форсунок «Делфи». У них также чаще всего выходят из строя распылитель и клапан. Для чистки распылителя применяют ультразвук, если процедура не помогает, деталь меняют.

Японский дает гарантию, что его форсунки способны выдержать 150 тыс. км пробега. Еще одно преимущество таких деталей – они дешевле европейских. Но ремонт этих топливных форсунок невозможен, потому что комплектующие «Денсо» не продаются. При выходе узла из строя его надо менять.

Как проверить форсунки?

Заливая даже самое качественное дизельное топливо не защитит от того, что инжекторы обычно после пробега 150-200 тыс. км сильно изношены. Однако это не значит, что машина станет клином на обочине дороги. Стоит помнить, что форсунки имеют допустимый диапазон отклонений от оптимальных параметров, в пределах которого компьютер сам может корректировать свою работу, уменьшая или увеличивая давление.

Именно такие кода ошибок сообщат автомеханику о неисправности форсунок. Однако подключение автомобиля к компьютеру это минимум информации, это не точная диагностика состояния форсунок. Чтобы точно проверить форсунки, их нужно проверить на специальном стенде (стоимость: около 600 руб / шт. Плюс разборка / сборка прибл. 2000 руб).

Признаки неисправностей форсунок

Эксплуатация автомобиля с забитыми или неисправными элементами впрыска топлива становится неэкономичной и некомфортной. Конкретно в модели 2114 эти элементы не часто выходят из строя, но все же требуют внимания для обеспечения бесперебойной работы в дальнейшем. Самостоятельно определить неисправность этих деталей впрыска можно по следующим признакам:

1. Затруднение запуска двигателя. Несвоевременное поступление топлива в цилиндры или его полное отсутствие делает невозможным нормальный запуск мотора. Забитые каналы форсунок или отказ одной из них отчетливо проявляется в затрудненном пуске двигателя.
2. Провалы при попытке разгона. Отказ даже одной форсунки серьезно сказывается на недоборе мощности. Также при езде с такой неисправностью повысится расход топлива.
3. Хлопки выпускной системы при езде из-за неправильного процесса сгорания в цилиндрах.
4. При минусовой температуре отказ форсунки выражается в трудном запуске автомобиля.
5. Внезапный выход из строя датчика кислорода (лямдба-зонда) – также указывает на проблемы в системе впрыска топлива.

Перечисленные признаки неисправности форсунок ВАЗ 2114 в редких случаях указывают на другие проблемы, поэтому довольно точно позволяют определить проблему в работе форсунок.

Топливная рампа на восьмиклапанной версии двигателя снимается довольно просто, но все же требует определенного времени. Желание сэкономить время порождает у владельцев «четырок» вопрос, как проверить форсунки не снимая с двигателя на ВАЗ 2114 (8 клапанов). Методов такой проверки существует несколько, поэтому далее рассмотрим основные варианты самостоятельной диагностики.

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение  его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора.  В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать  дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает.  Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет  канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка.  При наличии этого  инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Печать

Промывка инжектора

Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать.
Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме.

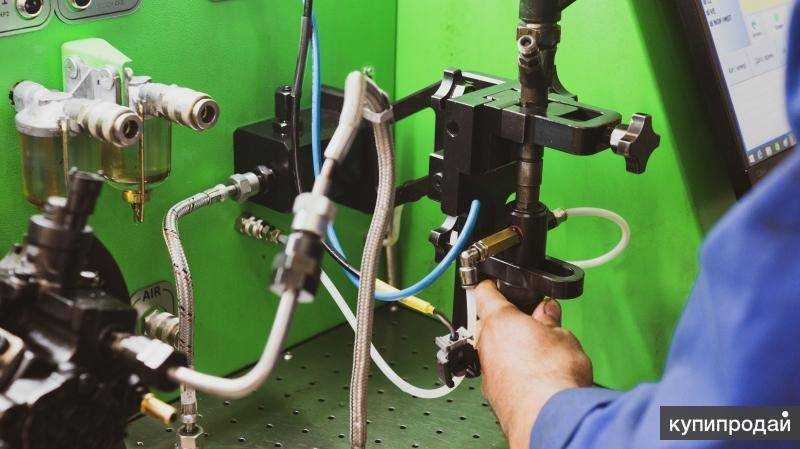

Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются.
На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Источник

Как проверить форсунки не снимая с двигателя при помощи мультиметра

Диагностический прибор мультиметр является верным помощником любого автомобилиста. Он позволяет не только проверить предохранители или аккумулятор, но и диагностировать неисправность форсунок. Чтобы проверить форсунки мультиметром необходимо сделать следующее:

1. Снимите высоковольтные провода с форсунок и загляните в техническое руководство к автомобилю, чтобы определить, в вашем двигателе установлены форсунки высокого импеданса или низкого импеданса – это потребуется для точной диагностики;
2. Установите мультиметр в режим замера сопротивления и подведите диагностические провода к выводам форсунки, после чего произведите замер;
3. Если в вашем автомобиле установлены форсунки высокого импеданса, то измеренное сопротивление должно находиться в пределах от 12 до 17 Ом. В том случае, когда на автомобиле используются форсунки низкого импеданса, их сопротивление лежит в промежутке от 2 до 5 Ом.

Рекомендуем: Как заменить салонный фильтр УАЗ Патриот своими руками?

В той ситуации, когда показатели отличаются от рекомендованных, следует снять форсунку с автомобиля и проверить ее более детально, а при необходимости заменить.

Восстанавливать ли форсунки? Восстанавливать! Кроме одного случая

К счастью, новые форсунки (Common Rail, а также насос-форсунки) значительно подешевели не только в авторизованных сервисах, но и в магазинах запчастей с момента установки в первых сериях автомобилей нового поколения. Но все равно у каждого присутствует желание сэкономить.

Альтернативой покупки является их ремонт и восстановление. Комплексный ремонт инжектора не может быть сделан за копейки, но восстановленная часть не должна отличаться от параметров новой форсунки. В зависимости от типа неисправности, цена на ремонт форсунки варьируется от 1000 до 14000 руб. В свою очередь, ремонтные работы Denso всегда требуют замены деталей, и плата за ремонт является фиксированной.

Промывка

По той причине, что в топливе присутствуют вредные примеси, на форсунках часто оседает нагар. Их необходимо промывать. Операция эта подразумевает вымывание ненужной грязи из форсуночной системы. Форсунки можно промывать при помощи специальной жидкости. Ее еще называют специальной присадкой. При этом сами форсунки с двигателя можно даже не вынимать. Присадка эта добавляется в топливо, а двигатель заставляют поработать на этой смеси пару тысяч километров. Можно осуществлять и более быструю промывку, при этом не снимая форсунки с двигателя. Для этой цели применяют специальную установку. Она подсоединяется к мотору на место топливного насоса. В сами форсунки подается сольвенте. Это специальное топливо для промывания. Время такого процесса — около пятнадцати минут.

Форсунки от нагара можно очищать также при помощи ультразвука. Этот способ уже подразумевает снятие их с двигателя.

Симптомы неисправности форсунки

Для начала следует отметить, что такой сложный механизм как автомобильный двигатель (особенно в современных моделях) требует точности в определении. Часто оказывается, что при абсолютно схожей симптоматике свойственной неисправно-работающим форсункам, например тяжелый запуск мотора на «холодную тягу» или увеличенный расход топлива, причина далеко не в них, а в нуждающихся к замене свечах зажигания. Перед установлением точной причины, и предприятием каких-либо действий по их устранению, следует очень внимательно проверить и убедиться в правильности поставленного «диагноза». Следующие факторы, являются наиболее распространёнными симптомами неисправных форсунок двигателя:

• отмечаются рывки при езде;
• потеря динамики при ускорении;
• двигатель вибрирует и троит при переключении, или при сбросе скорости;
• увеличивается топливный расход;
• в следствии неравномерного расхода топлива на дизелях может наблюдаться черный дым из выхлопной трубы

Заметив что-либо из только что названных проблем, необходимо как можно скорее заняться точечной проверкой форсунок. В противном случае, автомобиль может подвести в самый ненужный момент (например, при совершении обгона, или в других ситуациях).

Какую промывку лучше сделать ультразвуковую или жидкостную?

Неоднократно замечали споры по поводу того, что лучше: промывка форсунок присадками или ультразвуковая промывка форсунок на специализированном оборудовании. Справедливости ради будет сказано, что ультразвуковую чистку обычно проводят при наличии соответствующих серьезных проблем (нечеткая работа двигателя на холостом ходу, и т.д.). Жидкостная промывка форсунок инжектора хороша тем, что проводит профилактическую чистку всего двигателя (неплохо удаляет нагар с клапанов). Однако, жидкостная промывка форсунок отлично справляется только с первой стадией засорения форсунок, а вот с последующими и более серьезными проблемами могут возникать проблемы. Проводят её «вслепую» как профилактику, а значит направленно воздействовать на определенный очаг загрязнений ей не под силу.

А вот к «ультразвуковому» методу воздействия прибегают чаще всего, когда необходима детальная диагностика по определению пропускной способности датчиков исполнительных механизмов (как правило, проводиться в мастерских с помощью компьютерных вычислений). Очищая значительно больше и лучше, такой тип промывки стоит в 2-3 раза дороже жидкостного аналога. Однако, следует быть аккуратным, так как старые, испорченные временем и неправильной эксплуатацией форсунки могут испортится окончательно под воздействием кавитации, и потерять свою первоначальную герметичность (давать течь при работе).

Признаки неисправности форсунок

По каким признакам можно понять, что форсунки работают некачественно?

• Затруднения при запуске двигателя. Если машина плохо заводится после непродолжительной остановки — возможно проблема в форсунках. Это самый частый и явно выраженный симптом сбоя правильной работы форсунок.
• Перебои в работе двигателя на холостом ходу.
• Двигатель троит или вибрирует при разгоне или сбросе скорости, автомобиль двигается рывками.
• Увеличился расход топлива.
• Из выхлопной трубы слышны «хлопки» или выходит чёрный дым.
• Повышенное CO в отработанных газах.
• Повышенная температура в камере сгорания.

Если наблюдаются подобные симптомы, следует проверить исправность форсунок. Сбои в их работе негативно скажутся на рабочих показателях двигателя и коробки передач.

Часто задаваемые вопросы

Как узнать, неисправны ли ваши топливные форсунки?

Ваш автомобиль, как правило, дает вам несколько индикаторов того, что ваши топливные форсунки могут работать неправильно. Эти симптомы неисправной форсунки могут варьироваться от прерывания работы двигателя («заикания») или неровной работы на холостом ходу до плохой экономии топлива или утечек топлива вокруг моторного отсека.

Можно ли ездить с неисправной топливной форсункой?

Хотя технически вы можете ездить с неисправными топливными форсунками, вы должны знать, что отсутствие достаточного количества бензина в топливно-воздушной смеси может привести к повреждению блока цилиндров. Таким образом, хотя вы можете думать, что у вас есть только незначительная проблема, которую вы можете исправить позже, слишком долгое путешествие может привести к гораздо большим счетам за ремонт.

На самом ли деле очиститель форсунок работает?

Эти присадки к топливу продаются для устранения отложений, которые накапливаются в топливных форсунках — они добавляются в ваш бензобак и предположительно очищают форсунки, когда смесь топлива и очистителя распыляется во впускной коллектор. Эффективность таких присадок варьируется в зависимости от таких переменных, как возраст вашего двигателя, какой бензин вы используете и сколько накоплений.

Как проверить подачу питания на форсунки

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

• для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
• другие концы проводов крепятся к контактам форсунки;
• затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
• если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

1. Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
2. Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
3. Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
4. После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
5. Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

Как Снять Топливную Рампу Форд Фокус 2

Снятие, проверка и установка топливных форсунок

Смажьте сальники перед установкой.

11. Запустите двигатель и убедитесь, что уплотнения труб и сопел негерметичны.

На 1,8 и 2,0 литровых двигателях R4 Duratec-HE

16V

выполните следующие операции.

1. Уменьшите давление в топливной системе (см. «Снижение давления источника питания», стр. 143).

2. Отсоедините отрицательный кабель от аккумулятора.

4. Сожмите защелки.

5. и отсоедините топливопровод.

б. Снимите два болта топливной рампы.

7

Снимите топливную рампу, осторожно сняв форсунки с отверстий впускного коллектора

Если сопла остаются во впускном коллекторе при снятии рамп, снимите их оттуда.

9. Установите топливный каскад и все снятые детали по порядку, вернитесь к снятию, заменив распылительные кольца.

Смажьте уплотнения форсунки моторным маслом перед установкой.

10. Запустите двигатель и проверьте герметичность трубопроводов и форсунок.

Удаление, просмотр и установка топливные форсунки_ Возможные симптомы неисправности форсунки:

Разведение Топливная рампа

Чистка Форд Фьюжн.

Снятие топливных труб форд

Лучше всего использовать бутылку вне круга! Потому что это надежнее по прочности. Выдержал давление 4,5.

READ Горит Лампочка Аккумулятора Форд Мондео 4

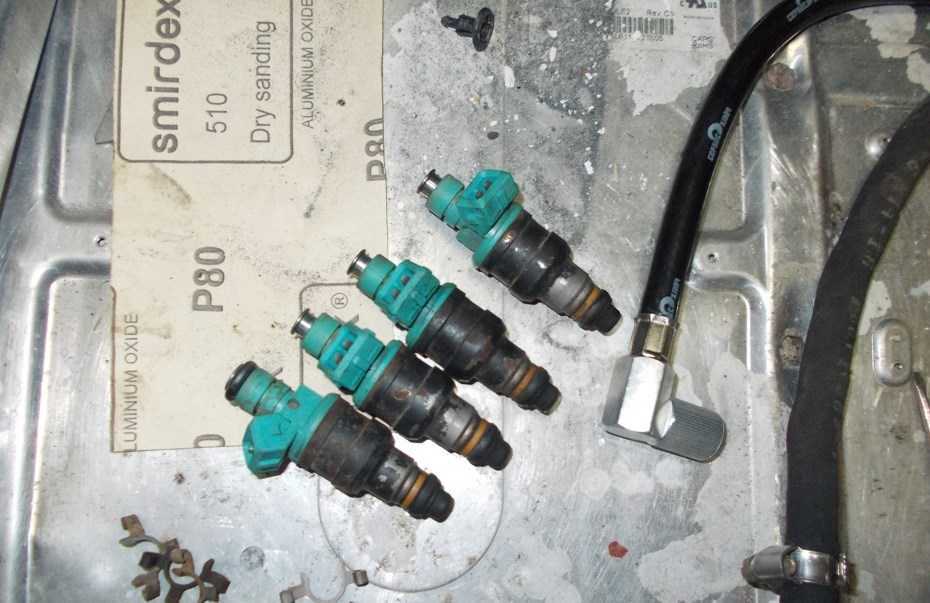

Вам нужен самопроверка. 1. Снимите топливную рампу (см. «Снятие и установка топливной рампы», стр. 147).

2. Установите зажимы.

3. и снимите форсунки с отверстий топливной рампы.

4. Проверьте сопротивление катушки инжектора, подключив провод тестера к клеммам обмотки. Сопротивление хорошего инжектора должно составлять 12-13 Ом. Если сопротивление обмотки неправильное, замените сопло, так как оно не подходит.

С некоторой степенью точности можно проверить работу инжектора, подведя к нему аккумуляторную батарею, используя два изолированных провода. Когда провода подключены, должен быть слышен щелчок.

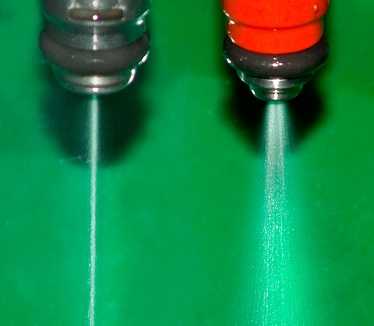

Проверьте форсунку на наличие утечек и распыленного топлива на специализированной станции технического обслуживания, так как эта проверка на автомобиле очень опасна. С определенной степенью точности можно проверить сопло на герметичность, опустив насадку в керосиновый резервуар и впрыскивая сжатый воздух в насадку с соплом в 3 бара. Рабочее сопло не должно пропускать воздух через распылитель.

5. При замене форсунок всегда заменяйте уплотнения.

6. При установке предыдущих форсунок тщательно промойте их форсунками растворителем или чистящим средством для карбюратора.

READ Как Заменить Фильтр Салона Ниссан Х Трейл

Не ополаскивайте форсунки, когда они погружены в моющее средство, чтобы не повредить их электрические части.

1.

Установите форсунки в порядке, обратном снятию. Смажьте уплотнительные кольца моторным маслом перед установкой форсунок.

8. Вставьте форсунки в топливную рампу и рампу на впускной трубе, подсоедините трубопровод к рампе, запустите двигатель и проверьте соединение между трубопроводом и уплотнениями форсунок.

Удалите и установите дроссель_ | Признаками неполного закрытия дроссельной заслонки могут быть увеличение оборотов двигателя при работе на холостом ходу и расходе топлива, а когда дроссельная заслонка не открывается полностью, двигатель не развивает полную мощность и не имеет достаточной подъемной силы при движении автомобиля, рывках и авариях. наблюдается во время его эксплуатации. Утолщение дросселя отложениями в картере двигателя обычно приводит к нестабильной работе двигателя на холостом ходу. Привод дроссельной заслонки электрический, он управляется электронным блоком управления

Признаки неисправности форсунок в дизельном двигателе

Признаки неисправности форсунок в дизельном двигателе

Система впрыска топлива в современных дизельных двигателях предельно точна, но очень хрупкая, что является причиной её частого выхода из стоя. Каковы признаки неисправности топливных форсунок и что можно сделать, чтобы ремонт не сильно ударил по кошельку?

Почему форсунки ломаются?

Ответ на этот вопрос очень прост — не выдерживают условий работы, в которых эксплуатируются. Форсунки прошли столь длительную эволюцию и даже революцию, что просто доходят уже до грани своих возможностей. Если взглянуть в прошлое, в середине 90-х годов, в устанавливаемых на дизельных двигателях форсунках, давление впрыска было на уровне 1350 бар. Сегодня нормой является давление в 2000 бар и более. Конструкция самих форсунок тоже изменилась, но все-равно не спасает их от поломки.

Почему так выросло давление впрыска? От современных дизельных двигателей мы требуем сегодня высокую производительность. Двигатели должны быть динамичными, сохраняя при этом разумный объем. А еще потреблять мало топлива. Нормой считается выпуск силового агрегата объемом 2 литра, который обладает мощностью в 150 лошадиных сил и имеет крутящий момент более 300 Нм и конечно не потребляет больше 7 литров дизельного топлива на 100 км.

Признаки неисправности форсунок

Принцип действия форсунок очевиден. Они отвечают за дозировку и подачу топлива. Управляет форсунками компьютер, который точно знает какую дозу топлива они должны подавать. Все зависит от стиля вождения. Эта система прекрасно работает, обеспечивая отличные характеристики. Проблема появляется, когда система теряет свою безупречность. Наиболее распространенная причина отказа форсунок, низкое качество топлива. При несоблюдении периодичности замены топливного фильтра, заправке топливом сомнительного происхождения, без сомнений можно ожидать неприятностей. Форсунки очень чувствительны к качеству дизельного топлива. Со временем они начинают загрязняться, пока полностью не засорятся. Удаление отложений от некачественного топлива невозможно без механической очистки. Неисправности форсунок возникают, как правило, при больших пробегах, чаще всего далеко за 150 000 км. Конечно это не является правилом. Зачастую автомобили на оригинальных форсунках преодолевают отметку 300 000 км, при условии своевременного обслуживания и заправка хорошим топливом.

Водитель должен довольно быстро заметить, что форсунки начинают барахлить. Первый признак — езда становится более приятной. Это парадокс, но неисправные форсунки могут значительно переливать топливо (электроника не правильно определяет дозировку), что придает автомобилю повышенную резвость. Но это длится не долго и вскоре этот процесс принимает обратный эффект. При неисправности форсунок сильно увеличивается дымность автомобиля, особенно при резком нажатии на газ. Заметно увеличивается уровень моторного масла, т. к. в него начинает просачиваться топливо. Появляется неравномерность холостого хода двигателя. По утрам автомобиль начинает хуже заводиться и дымить при прогреве.

При замене форсунок необходимо тщательно определиться с фирмой-производителем. Лучше всего отталкиваться от той, которая была установлена на автомобиле в качестве оригинала. Производители автомобилей не используют форсунки собственной торговой марки. Как-правило используют компоненты, предоставленные компаниями-лидерами в своей сфере. В современных дизелях можно встретить форсунки следующих марок: — Bosch — безусловно, самые популярные, форсунки установлены на большинстве автомобилей, включая двигатели JTD, CDI, CDTI, HDI, D5, 1.9 и 2.0 dCI; — Delphi — двигатели Ford с системой Common Rail, 1.4 HDi у Citroen C3, двигатели 1.5 dCI у Renault; — Siemens — некоторые модели французских автомобилей с двигателями 1.4 и 2.0 HDi, двигатель Volvo D4 в модели S40, двигатели 2.0 TDCi PSA, Audi и Volkswagen 2.0 TDI CR;

— Denso — в основном японские марки, двигатели 2.0 CD у Mazda 6, 2.0, 2.2 и 3.0 D-4D у Toyota.

http://autozapchasti24.ru

На какие тревожные сигналы следует обращать внимание?

О необходимости ремонта одной или нескольких форсунок могут говорить следующие признаки:

1. Падение мощности двигателя, наиболее распространенными причинами которого являются:

• механическое повреждение распылителя;
• нарушение настроек форсунки;
• неравномерное дозирование топлива при впрыске;
• загрязнение топливных отверстий, в которых образовался нагар.

2. Нестабильная работа мотора, в большинстве случаев обусловленная:

• попаданием воздуха в топливную систему;
• лопнувшей пружиной форсунки;
• износом или повреждением топливного клапана;
• несовпадающими настройками взаимодействующих между собой форсунок;
• нарушением работы распылителя, в результате чего топливо льется, а направление впрыска при этом искажается.

3. Проблемы с запуском двигателя, причинами которых, помимо выхода из строя форсунок, могут являться:

• нарушенный тайминг впрыска;
• воздушные массы, попавшие в топливную систему.

4. Появление черного выхлопа, которое чаще всего связано с:

• недостаточным уровнем давления в форсунке;
• неисправностью распылителя, в котором может клинить игла;
• повреждением пружины форсунки;
• запоздалым моментом впрыска топлива;
• функциональными нарушениями распылителя, при которых форсунка «льет» дизель.

5. Посторонние звуки в двигателе, преимущественно свидетельствующие о таких неполадках, как:

• значительно повышенное рабочее давление в форсунке;
• не выполняющий свою функцию распылитель, «льющий» топливо;
• неправильно отрегулированный момент впрыска.

6. Повышенный расход топлива, вне зависимости от режима эксплуатации транспортного средства. Среди основных причин можно выделить:

• несоответствующий нормативам конус впрыска;
• нарушения в настройках форсунки;
• использование некачественного топлива, недостаточно очищенного от крупных частиц;
• своевременный износ форсунки, исчерпавшей заявленный производителем ресурс.

Заключение

Самостоятельный ремонт форсунок — мера скорее вынужденная. Такой сервис в кустарных условиях может принести успех только в случае высочайшей квалификации мастера. Главная проблема гаражного ремонта — отсутствие высокоточного стендового оборудования для диагностики. Ремонтник не может объективно оценить эффективность сервисных мероприятий.

Если есть возможность обратиться на СТО, не пренебрегайте ею: компьютерное оборудование и стенды очистки продлят жизнь форсункам, избавят от потенциального дорогостоящего ремонта. Та же ультразвуковая чистка может избавить автомобилиста от проблем двигателя на несколько сезонов. Ремонт современных впрысковых систем типа «Коммон Рэйл» в гараже не представляется возможным: нужна обязательная тонкая компьютерная настройка детали.

Чтобы избежать дорогостоящего ремонта и замены деталей, пользуйтесь чистящими топливными присадками. Они препятствуют образованию нагара и оседанию отложений. Использование присадок должно быть систематическим, а не разовым. Помните: присадки — это профилактика поломки, а не её устранение.
