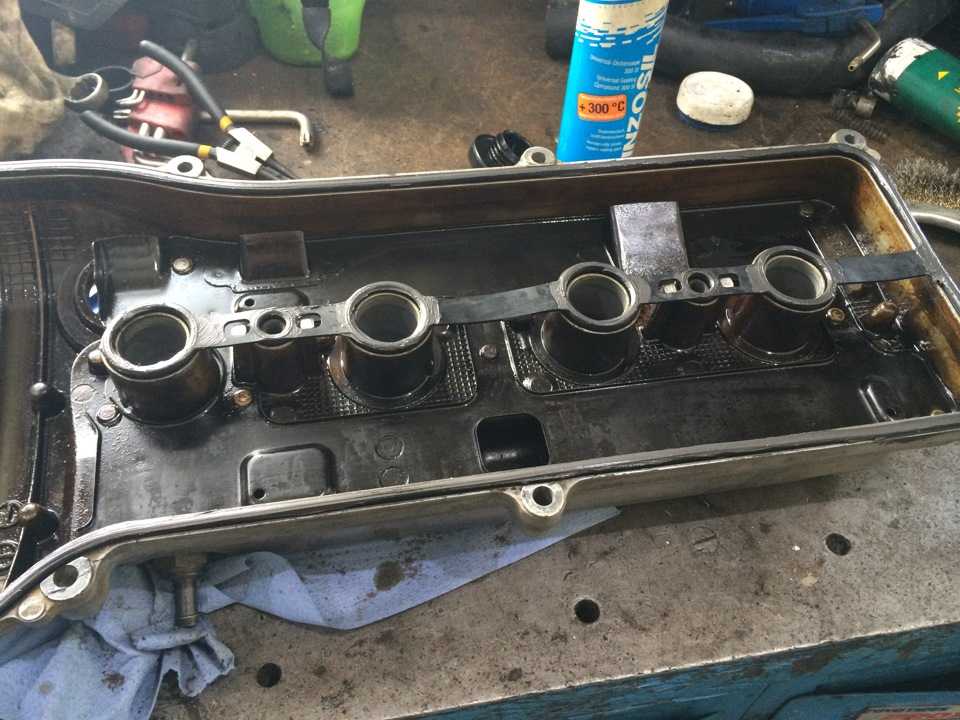

Чистка клапанной крышки камри 40

Двигатель Тойота Камри 2.4 2AZ FE

Сегодня популярность Тойота Камри для российских автолюбителей несомненна. Более трёх десятилетий она является лидером продаж.

Оно и понятно, комфортабельный и вместительный седан с ценой, как у бюджетного корейца в самой лучшей комплектации, делает такую покупку весьма привлекательной. Да и выпущенный на стыке веков 2.

4-литровый движок 2AZ-FE, экономичный и не такой форсированный, дал возможность приблизиться к бизнес-классу.

Особенности двигателя

Дешёвый и технологичный 2AZ-FE имеет открытую рубашку охлаждения и выполнен из алюминиевых сплавов под давлением.

Мотор оснащён цепным приводом, впускной распределительный вал оборудован системой VVT-i, отвечающей за своевременную смену фаз.

Коллектор впуска изготовлен из пластика и располагается сзади двигателя, что защищает его от сильных деформаций при авариях. Значительно снижают вес мотора пластиковые шестерни балансирного вала вкупе с пластиковым впускным коллектором.

Масляный насос двигателя FE имеет отдельный цепной привод, что позволяет ему мгновенно создавать нужное давление при запуске.

Такие особенности мотора 2AZ-FE при его небольшой мощности способствуют выравниванию тяговых характеристик и экономичному расходу топлива – порядка 11.5 литров в городском цикле.

Характерные неисправности силового агрегата

На то, что мотор 2AZ-FE скоро выйдет из строя, указывают следующие факторы:

Плавающие холостые обороты с последующей остановкой двигателя.
Переходные режимы с характерными провалами мощности.
Ухудшающийся запуск с многократными попытками.
Появление в расширительном бачке запаха выхлопных газов.
Обнаружение течи антифриза под впускным коллектором.
Искривление посадочной плоскости ГБЦ вследствие растягивания болтов крепления.

Причины всех этих последствий – выработка ресурса расходников, досрочные неисправности узлов и деталей двигателя серии 2AZ и обидный конструктивный просчёт инженеров фирмы Тойота. Перечислим самые характерные из них:

Выработка звёздочки впускного распредвала (привода механизма VVT-i).
Выход из строя помпы охлаждающей жидкости.
Отказ обгонной муфты генератора при выработке ресурса.
Залегание колец и выработка поршней.
Выработка ресурса поршневых колец и маслосъёмных колпачков.
Конструктивный просчёт инженеров – тонкие болты крепления ГБЦ Toyota Camry и, как следствие, их вытягивание и коробление плоскости головки.

Если первые пять причин – это выработка ресурса различных узлов и деталей двигателя FE, что вполне допустимо и объяснимо, то шестая причина требует дорогостоящего ремонта двигателя.

Ремонт головки блока

После установления причины частично разбираем движок: снимаем шкивы, клапанную крышку, отсоединяем впускной и выпускной коллекторы. Разбираем механизм газораспределения совместно с его приводом.

На распредвалах видна эмульсия (смесь антифриза и масла), образовавшаяся в результате вытягивания болтов. Откручиваем болты крепления головки мотора 2AZ-FE и снимаем головку с блока. Проверяем плоскость прилегания.

Если её повело, то отдаём в мастерскую, где на специальных шлифовальных станках деталь выравнивают.

Он состоит из резьбовых втулок с более длинной резьбой, и, представьте себе, после установки комплекта дефект больше не проявлялся. Тогда у Toyota Camry выпуска после 2004 года удлинили резьбу в ГБЦ на 6 мм, и «срыва головок» больше не происходило.

Вернёмся к нашему ремонту двигателя – после восстановления крепления промываем ГБЦ, клапаны тщательно притираем и производим замену маслосъемных колпачков.

Ставим головку на своё место в моторе 2AZ-FE с новой прокладкой и затягиваем крепление с моментом, указанным в инструкции.

Распределительные валы вставляем в головку и затягиваем посадочные места, после чего собираем газораспределительный механизм. Соединяем с головкой впускной и выпускной коллекторы, ставим клапанную крышку.

Что касается моторесурса двигателя Toyota Camry 2.4, то дилеры обещают, что 400 тысяч километров машина спокойно выдержит, но точный пробег до капитального ремонта пока неизвестен.

Замена масла на Камри

Греем мотор примерно 5 минут. Холодное масло будит плохо вытекать с двигателя, в итоге может остаться много грязного масла которое в итоге вы смешаете с новым. Таким образом ухудшаться характеристики нового масла.
Для доступа к днищу автомобиля идеально было бы наличие смотровой ямы, но за ее отсутствие подойдет и обычный домкрат со стойками. В некоторых моделях может быть установлена “защита” картера двигателя. Ее нужно будит снять для доступа к сливной пробке.
Для лучшего “стека” отработанной жидкости с картера, откручиваем заливную пробку горловины и можно также вытянуть щуп. Масло быстрей сливается если есть сквозное отверстие.
Подставляем тазик либо любую другую посуду которая может вместить 5 л отработки.
Откручиваем сливную пробку ключом (лучше если будит трещотка). Лучше всего сразу рассчитывать что масло будит горячим. На этом этапе работ нужно быть более всего внимательным.
После полного слива старого грязного масла которое имеет черный цвет убираем тазик в сторону.
Необязательным пунктом является промывка двигателя специальным промывочной жидкостью. Вы удивитесь какое черное масло выльется с этой жидкостью. Использовать эту жидкость очень просто. Заливаем в двигатель, предварительно закрутивши сливную пробку конечно. Заводим автомобиль на 3-5 минут. При этом гоняем и греем нашу жидкость на старом масляном фильтре. После, глушим и сливаем в свободную емкость.
Меняем масляный фильтр на новый. Перед тем как поставить новый фильтр, налейте в него около 100 г свежего масла а также смажьте резиновое уплотнительное кольцо на нем.
Заливаем новое масло. Убедившись в том что сливная пробка закручена, и установлен новый фильтр очистки масла можем приступать к заливки нового масла ориентируясь по щупу. Уровень должен быть между минимальной и максимальной отметкой. Также, нужно помнить о том что после первого пуска двигателя немного масла уйдет и уровень опуститься.
Выполните повторную проверку уровня масла по щупу после первого пуска. Пусть двигатель поработает около 10 минут на холостых оборотах.

Ремонт Toyota Camry

Двигатели

Официально для рынка России двигателей было всего два: рядная «четвёрка» 2AZ-FE 2.4 л, V-образная «шестёрка» 2GR-FE 3.5 л. Блок цилиндров у обоих двигателей алюминиевый, но прослужит не менее 300000 км.

Из преимуществ моторов можно отметить долго служащую цепь в приводе ГРМ, индивидуальные катушки зажигания и фирменную систему VVT-i, регулирующую фазы газораспределения. Оба мотора надёжны, заплатить за это нужно тщательным и регулярным обслуживанием каждые 10000 км. Зазоры клапанов регулируются вручную, правда, нечасто – раз в 150000 км.

Дроссельную заслонку чистить от грязи нужно каждые 30000-40000 км. Процедурой лучше не пренебрегать, иначе придётся покупать новый дорогостоящий узел. Да и масло нужно менять по регламенту и заливать только качественное, чтобы не «потерять» муфту в системе VVT-i.

О неприятностях с ней скажут проблемы с запуском, стуки мотора на «холодную» и его неровная работа. Запотевший маслом двигатель говорит о проблемах в системе вентиляции картера – зачастую она требует чистки из-за быстро нарастающих отложений. А чтобы «умер» кислородный датчик, достаточно одной неудачной заправки.

На «четвёрке» каждые в два года нужно прочищать зазор между радиаторами, иначе может повести алюминиевую «голову» из-за перегрева. Уязвимое место у «шестёрки» – система питания. Форсунки требуют регулярной очистки от отложений, раз в 20000-40000 км.

Серьёзные неприятности может подкинуть лопнувшая резиновая вставка на трубке маслоохладителя: масло полностью вытекает из поддона. Поэтому реагировать на сигнал с приборки о падении давления масла лучше сразу. На пострестайлинговых автомобилях маслопровод стал цельнометаллическим, а для машин с проблемами утечки Toyota проводила отзывную компанию.

Индивидуальные катушки зажигания на V6 начинают «гореть» одна за другой после 140000 км, поэтому менять лучше весь комплект разом. Двигатель 2.4 был обкатан на предыдущих поколениях Camry, потому дефектов у него почти не наблюдается. После 80000 км подкапотное щёлканье даст знать о «кончине» натяжителя поликлинового ремня. В это же время, скорее всего, потребуется замена гидропомпы.

Трансмиссия

Надёжность трансмиссии шестой Camry сомнений не вызывает. МКПП представлена только одним пятиступенчатым вариантом, идущим в паре с двигателем 2.4. Только к приводу сцепления могут возникнуть вопросы: после 50000 км может отслужить своё выжимной подшипник, а на пробеге 80000 км потребуется заменить ведомый диск.

Проблемы с диском заявят о себе вибрациями во время движения и затруднениями при переключении передач. На «четвёрках» можно встретить и «автомат» с пятью ступенями. Агрегат в целом надёжный, но досадные «сюрпризы» может преподнести. Если селектор отказался переключаться, виной может быть заглючивший концевик, расположенный под педалью тормоза.

Лет через 6-7 из-за пропавшего контакта, вероятно, понадобится пропайка в БУ АКП, а если манипуляции не помогут – придётся поменять дорогой блок. На авто с двигателем V6 ставили только шестиступенчатый «автомат» Aisin U66E.

Наружные ШРУСы у этих модификаций обычно приказывают долго жить на пробеге 90000 км. Официально шарниры отдельно от полуосей не поставляются, поэтому их замена особо дешёвой не получится.

Ходовая часть

По ходовой части «Камри 6» практически беспроблемна. До замены колодок может понадобиться замена перегревающихся передних тормозных дисков. На каждом ТО для профилактики лучше очищать и смазывать склонные к закисанию направляющие в суппортах. После 80000 км может потребовать замены рулевой вал из-за изношенной нижней крестовины.

Реечный рулевой механизм долговечен и не потребует вмешательства раньше 200000 км. С гидроусилителем не всё так гладко. Самая частая неприятность – потеря герметичности шланга высокого давления между насосом ГУР и рейкой. В редких случаях после 100000 км начинают течь сальники, которые официально предлагаются только вместе с рулевой рейкой.

Подвеска – идеальна. После 60000 км придётся заменить втулки стабилизаторов. Всё остальное проявится только после 100000 км. На этом пробеге нужно будет поставить новые рулевые тяги, сайлент-блоки на передних и втулки на продольных задних рычагах. Ресурс же амортизаторов, шаровых, задних поперечных рычагов и вовсе стремится к 200000 км.

Шестое поколение «Тойота Камри» по нынешним меркам – супернадёжный автомобиль, причём независимо от места сборки. Особенно хороши версии с четырёхцилиндровыми двигателями. Аппарат довольно скучен как дизайном, так и техническими изысками. Не отличается и разнообразием модификаций.

Очистка системы вентиляции картера Лада Приора

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания

Из-за этого давление газов внутри двигателя повышается, и появляются течи масла через уплотнения.

Для того чтобы избежать этого, периодически очищайте и промывайте систему.

Очистку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Очищайте систему вентиляции картера перед каждой заменой масла.

Для того чтобы очистить систему вентиляции нужно снять впускной коллектор воздуха, крышку головки цилиндров.

Для этого:

Подготавливаем автомобиль для выполнения работы. Открываем капот и отсоединяем минусовую клемму аккумулятора.

Снимаем защитный экран двигателя.

Отсоединяем и отводим в сторону трос привода дроссельной заслонки.

Отсоединяем колодки проводов от катушек зажигания.

Отводим жгут проводов в сторону.

Разрезаем или расстегиваем хомут крепления жгутов проводов системы управления двигателем

Отстегиваем колодку проводов от датчика фаз.

Снимаем дроссельный узел, не отсоединяя от него шланги.

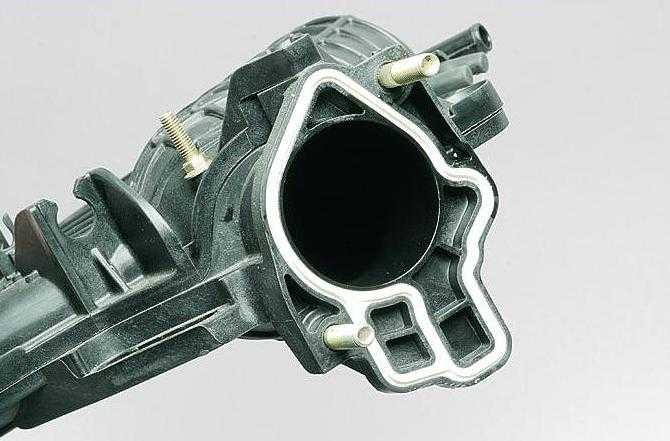

Соединение дроссельного узла уплотнено резиновой прокладкой

Ослабляем затяжку хомута шланга подвода разряжения к вакууму

Несмотря на то, что впускной трубопровод и дроссельный узел имеют отличия от тех же узлов, применяющихся на других модификациях автомобиля, снятие дроссельного узла выполняется аналогично.

Отсоединяем шланг подвода разряжения.

Ослабляем затяжку хомута шланга вентиляции картера

Отсоединяем шланг вентиляции картера от патрубка на крышке ГБЦ

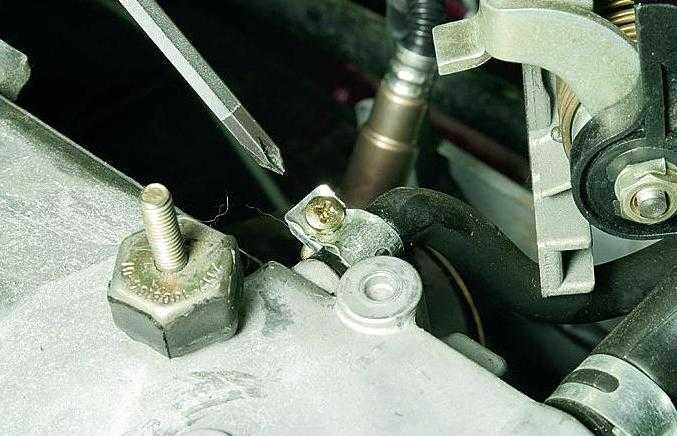

Ослабляем затяжку самореза крепления направляющей трубы щупа уровня масла

Головкой на 10 откручиваем две колпачковые гайки верхнего крепления впускного трубопровода к крышке ГБЦ

Головкой на 13 откручиваем два болта и три гайки нижнего крепления впускного трубопровода

Места крепления впускного трубопровода к головке блока цилиндров (рисунок 14, шпильки В и отверстия А под болты) показаны стрелками (впускной трубопровод, топливная рампа и форсунки для наглядности сняты)

Снимаем катушки зажигания первого, второго и третьего цилиндров.

Выводим впускной трубопровод из-за жгута проводов

Снимаем впускной коллектор вместе с направляющей трубкой щупа уровня масла.

После этого снимаем крышку головки блока цилиндров.

Крестовой отверткой ослабляем затяжку хомута малого шланга вентиляции картера

Отсоединяем шланг

Крестовой отверткой ослабляем затяжку хомута шланга большого шланга вентиляции картера

Снимаем шланг

Ключом на 10 отворачиваем болт крепления кронштейна жгута проводов

Ключом на 10 откручиваем болт крепления кронштейна колодки жгута проводов форсунок

Головкой на 8 откручиваем 14 болтов крепления крышки головки болтов

Поддеваем крышку отверткой за выступ

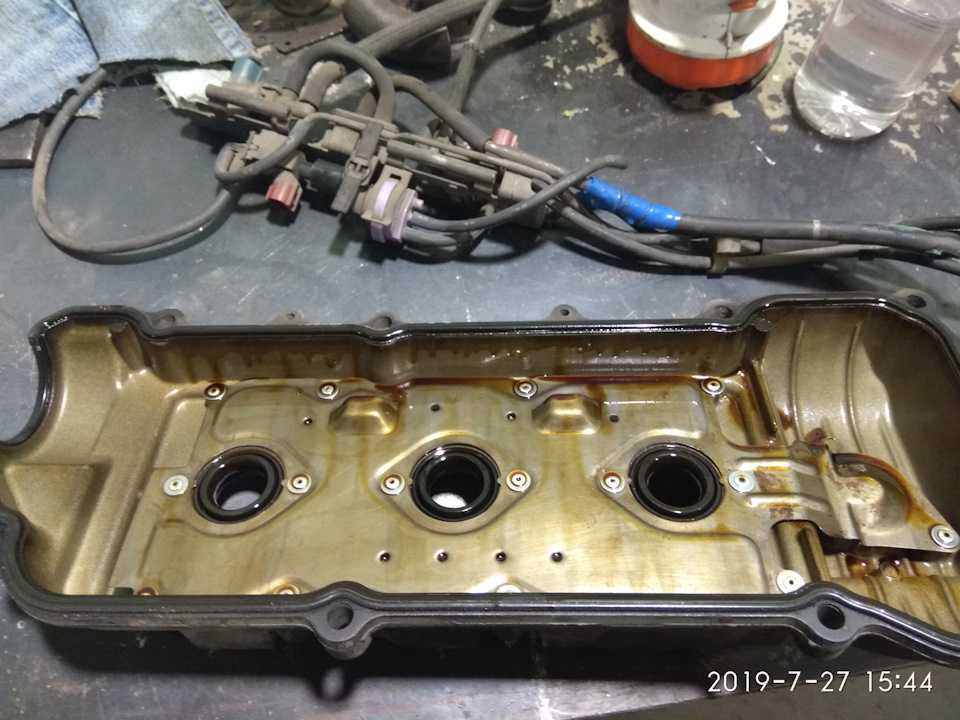

Снимаем крышку головки блока цилиндров

Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите.

Прочистьте отверстия штуцеров и патрубков для подсоединения шлангов

Выворачиваем шесть болтов крепления сепаратора с внутренней стороны крышки головки цилиндров.

Снимите сепаратор

Сожмите пассатижами фиксаторы маслоотражателя сепаратора, выньте маслоотражатель из маслоотделителя.

Подденьте аккуратно отверткой резиновое уплотнительное кольцо и снимите его

Сильно обжатое или потерявшее эластичность кольцо замените новым.

Перед установкой крышки головки блока очистите (от старого герметика) и обезжирьте привалочные поверхности головки блока цилиндров и крышки головки блока.

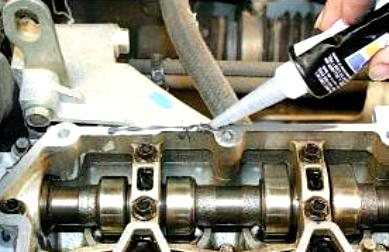

Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

Установите шланги и детали в порядке, обратном снятию.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
	Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Очистка системы вентиляции картерных газов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!Система вентиляции картера — нужна для того, чтобы атмосферу не засорять и отработанные газы пускать на догорание повторно, данная система осуществлялась в очень многих автомобилях, начиная от ВАЗ 2101 и заканчивая такими машинами как Лада Приора, Лада Гранта и т.д., но когда двигатель изношен, данную систему убирают сами люди выводя все шланги системы вентиляции картера как правило в бутылку, либо же просто на улицу, мы это будем разбирать в этой данной статье, поэтому если Ваш автомобиль прошёл уже довольно большой пробег, то данная статья Вам будет в пользу. Примечание!Очистку вентиляции разбирать будем исключительно лишь на 16 клапанных движках, если у Вас 8 клапанник стоит, то переходите к статье: «Очистка вентиляции картера на ВАЗ 2114», в данной статье данный движок и описывается, для очистки вентиляции картера 16 клапанного двигателя, нужно будет запастись: Пассатижами не большими, отвёртками с различными головками и всевозможными ключами, кроме этого будет нужен герметик для крышки ГБЦ и новая прокладка!

Из чего состоит система вентиляции картера?Из шлангов, из маслоотделителя, из маслоотражателя, все эти детали можно увидеть на схеме ниже, всё это со временем загрязняется и поэтому систему вентиляции картерных газов разбирать время от времени нужно и прочищать внутри от грязи и масла её, тогда двигатель работать будет нормально и вся грязь которая находится в системе вентиляции, не будет лететь в движок на повторное догорание, у двигателей же которые прошли довольно большой пробег (200 тыс. км. и выше), данную систему попросту в бутылку выводить рекомендуем, чтобы она не душила двигатель у автомобиля и он более менее ехал, а чтобы вывести вентиляции картера в бутылку, понадобится отвёртка и подходящая (Небольшая) ёмкость, более подробно как это всё сделать, смотрите в видео-ролике который размещён в конце статье, в нём подробно всё как раз и показано.

Когда нужно очищать систему вентиляции картера?Всё зависит от того, насколько хорошо работает двигатель, если поршневые кольца у него изношены и он в вентиляцию картера постоянно забрасывает масло, то её гораздо чаще прочищать будет нужно, в отличие от того, если двигатель будет новый или откапиталенный просто, в таких движках прочищать систему вентиляции нужно раз в 40.000 тыс. км. примерно (Прочищать её нужно перед заменой масла), можете по чаще если есть свободное время, хуже от этого не будет, а вот сильно загрязнённая вентиляция картера, будет затруднять отвод картерных газов в цилиндры, из-за чего давление газов внутри движка повыситься и газам просто не куда будет деваться кроме того, как через сальники выходить и другого рода уплотнения, в связи с чем масло начнёт течь через сальники (В основном из-за загрязнённой системы вентиляции картера, масло начинает вытекать через передний сальник коленвала).

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание!Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие:1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Обзор фирменного масла Тойота

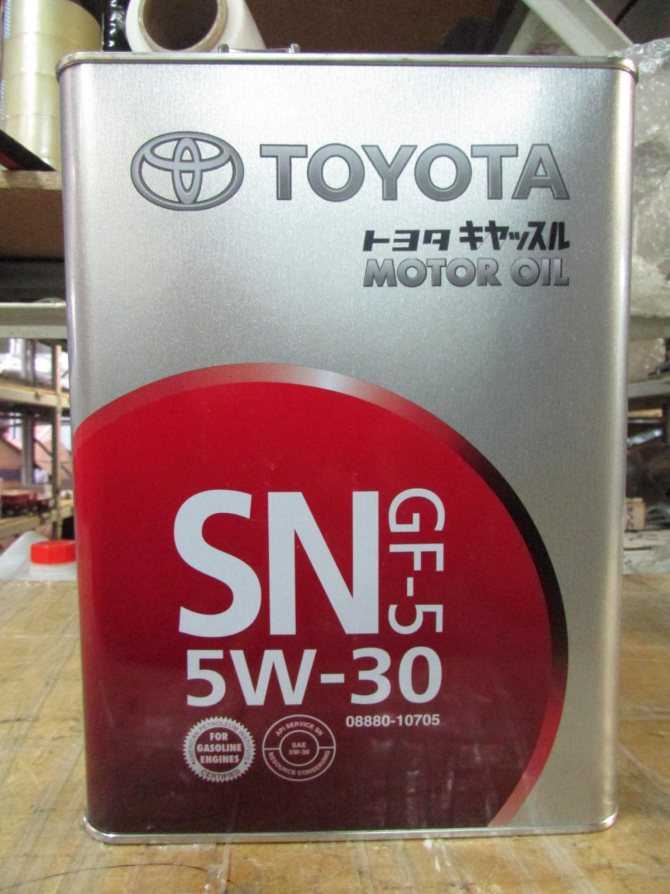

Одним из наиболее подходящих для камри 40 является синтетическое масло Toyota 08880-10705. Данная смазка применяется всесезонно. Она обладает хорошими антиокислительными и моющими свойствами. Масло отлично себя показало при эксплуатации в условиях низких температур. Оно прекрасно выполняет возложенные на него функции независимо от внешних факторов. Наиболее данное масло подходит для Камри с 3.5-литровымм мотором.

Автолюбители, занимающиеся форсировкой своих машин, также прелестно отзываются о Toyota 08880-10705. Оно прекрасно смазывает трущиеся поверхности в двигателях, испытывающих чрезмерные нагрузки.

Toyota 08880-10705

Полусинтетическое масло от Toyota Motor Corporation имеет меньшую стоимость, но не особо уступает в своих характеристиках смазке на синтетической основе. Оно также является всесезонным. Автовладельцы отмечают, что использование масла Toyota08880-10605 наиболее оптимально в двигателях на 2.4 литра.

Toyota 08880-10605

Масло с небольшой вязкостью больше подходит для авто с небольшим пробегом. Автовладельцы отмечают, что на Камри 40, одометр которой показывает более 150 тысяч километров, залив Toyota 08880-10505 ведет к большому масложеру. В целом масло хорошее и полностью выполняет возложенные на него функции.

Toyota 08880-10505

В случае двигателей с солидным пробегом, рекомендуется использовать минеральное масло. Toyota 08880-10805 хорошо показывает себя лишь на моторах, которые в ближайшее время подлежат капитальному ремонту. В противном случае автовладельцы не рекомендуют его использовать, так как:

расход масла увеличивается;
двигатель запускается сложней, особенно в холодное время года;
интервал замены смазки требуется сокращать в два раза.

Toyota 08880-10805

Синтетическое масло Toyota «Engine Oil 5W-40» ориентировано на использование на европейках. Его залив в американки и арабки ничем плохим не закончится, но расход может быть существенным.

Toyota «Engine Oil 5W-40»

Синтетическое масло Toyota «Engine Oil», изображенное на фото ниже, разработано в отличии от предыдущего масла преимущественно для автомобилей, выпущенных Toyota Motor Corporation. Оно имеет меньше сертификатов, поэтому и цена не него ниже. Эксплуатационные свойства Toyota «Engine Oil» находятся на достаточно высоком уровне

Toyota «Engine Oil»

Цена за оригинальное масло Toyota Motor Corporation начинается от 1600 рублей за 5 литров минералки, от 1800 за 5 литров полусинтетики и от 2500 рублей за аналогичную канистру синтетики.

Очистка системы вентиляции картера | Ремонт ВАЗ 2110

Система очистки вентиляции картера на автомобилях ВАЗ 2110-2112 предназначена для удаления картерных газов. Данная система имеет три шланга:

Один — так называемый сапун, идущий от нижней части блока цилиндров к крышке клапанов
Второй — соединяющий клапанную крышку и входной толстый патрубок (воздушного фильтра)
Третий — самый тонкий — идет от клапанной крышки до дроссельного узла

При засорении данной системы могут возникнуть такие проблемы, как: постоянная течь масла из под прокладок и сальников двигателя, выброс масла в гофру воздушного фильтра, ну и загрязнение внутренних деталей двигателя сверх нормы

Чтобы этого избежать, необходимо регулярно чистить систему вентиляции. Кроме проверки всех шлангов на целостность и на загрязнение, обязательно следует очистить сеточки, которые находятся под корпусом маслоотделителя в клапанной крышке.

Для этого понадобится головка на 10 с трещоткой и удлинителем, а также отвертка с крестообразным лезвием:

Первым делом необходимо снять клапанную крышку. После этого с внутренней ее стороны можно увидеть два болта крепления маслоотделителя, которые необходимо открутить:

Затем снимаем крышку, как это показано на фото ниже.

И вынимаем блок к сеточками, который под ней находится:

Обратите внимание на их состояние. Обычно, если их никто и никогда не чистил, вы можете увидеть примерно следующую картину (пробег свыше 150 000 км)

Обязательно промойте бензином или керосином этот блок с сеточками, чтобы избавиться от всех отложений и нагара масла, которые на нем образовались за долгое время. В результате нужно добиться хотя бы такого внешнего вида.

После этого можно устанавливать все на свои места в обратной последовательности. Вся процедура даже с промывкой не займет у вас более получаса времени, поэтому лучше один раз уделить ей время, чтобы не беспокоиться по этому поводу.

remont-vaz2110.ru

Сапун ВАЗ 2110 2112 2114 2115 2109

Сапун ВАЗ 2110 2112 2114 2115 2109 “дает о себе знать” тогда, когда в силовом агрегате автомобиля начинают подтекать сальники. Также, может произойти выдавливание прокладки ГБЦ

Если такие неполадки наблюдаются, следовательно, необходимо демонтировать с двигателя ГБЦ, и обратить срочное внимание на техническое состояние сапуна силового агрегата. Сапун двигателя ВАЗ, это элемент отсеивания, в задачу которого входит обеспечение прохождения газов, которые накапливаются в блоке цилиндров, под крышку клапанов, с одной стороны, а с другой, перекрывать доступ для возвратного прохождения моторного масла

Стоит обратить внимание автомобилистов на то, что конструктивно сапун ВАЗ 2110 2112 2114 2115 2109 не представляет собой никакой сложности. Сапун это алюминиевая многослойная сетка, которая вовсе не предназначена для проведения, какой либо фильтрации, в ее задачу входит, просто, не открывать доступа маслу

Поэтому, сапун ВАЗ не ломается, а именно засоряется, или, выражаясь точнее, забивается. Причиной этому может быть использование некачественного моторного масла или нарушение его сезонного применения, также, выход сапуна из строя может быть спровоцирован не соблюдением регламента технического обслуживания автомобиля, включающего замену масла и масляного фильтра. Так, или иначе, но техническое качество масла и исправная работа сапуна ВАЗ 2110 212 2114 2115 2109, факторы неделимые.

Ремонт и обслуживание

Обслуживание силового агрегата Тойота 2AZ-FE заключается в своевременной замене расходных материалов.

Регулировка клапанов на 2AZ — операция не простая. Не в каждом сервисе возьмутся за такую работу, а где это сделают правильно, попросят не маленькую сумму. Поэтому владельцы данной процедурой часто пренебрегают.

При появлении излишней вибрации и нарушении плавности работы мотора 2AZ-FE потребуется проверить состояние балансировочных валов. Они расположены в картере двигателя.

Ремонт двигателя серии 2AZ-FE требует значительных денежных вложений. При наблюдении износа отдельных элементов мотора, капиталка двигателя заключается в полной замене силового агрегата. Многие автовладельцы решают проблему путём приобретения контрактного мотора 2AZ-FE.

Замена цепи ГРМ

Замена цепи ГРМ на силовом агрегате 2AZ-FE осуществляется по мере износа основных элементов, входящих в газораспределительный механизм. Стоимость оригинального ремонтного комплекта очень высокая, поэтому рациональней использовать аналоговые варианты. Их цена может составлять от 3500 до 10000 рублей. Выпускаются японской фирмой OSK. Также потребуется приобрести моторное масло, масляный фильтр и герметик. Приобретение указанных материалов обойдется в три тысячи рублей. При выполнении замены цепи ГРМ в сервисных центрах, стоимость работы составит порядка 12000 рублей.

При замене цепи ГРМ требуется сопоставить все метки, предусмотренные в моторе 2AZ-FE. С их помощью выставляются следующие элементы по отношению друг к другу:

шкив коленвала с нулевой отметкой на лобовой части;
звездочки распределительного вала с крышкой подшипников распредвала;
звездочки впускного и выпускного распределительного вала.

Система вентиляции картера приора 16 клапанов

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция.

Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей.

Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации.

Вся эта смесь получила название картерных газов.

Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
Уменьшить вибронагрузку на холостом ходу
Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
Улучшить режим работы двигателя.
Снизить вибронагруженность.
Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

Избавление от вибраций, провалов, трансмиссионных ударов.
Двигатель начинает работать более спокойно, мягко.
Усилие на педали тормоза становится меньше.
Кондиционер включается почти незаметно.

эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
хомуты (около 10 штук, 600 рублей);
тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
стандартный патрубок вентиляции.

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Какое масло лучше заливать в двигатель toyota 2az fe

Высококачественное моторное масло ZIC X7 5W-40, в основе которого собственная разработка компании в виде синтетики YUBASE, станет лучшим вариантом защиты для большинства современных двигателей, в том числе и для мотора Toyota Camry.

Лучшие эксплуатационные характеристики смазке ZIC X7 5W-40 обеспечивает высокоэффективный набор присадок, в числе которых есть и температурные стабилизаторы.

Они придают маслу повышенную устойчивость к выгоранию, в результате чего смазка демонстрирует оптимальную функциональность даже при минимальных температурах (до -30°С).

Отличительной особенностью моторного масла ZIC X7 5W-40 является способность сохранять на поверхности деталей тончайшую защитную пленку даже во время неработающего двигателя автомобиля, благодаря чему все важные узлы получают своевременную смазку.

Данное масло обеспечивает двигателю лучший уход и продлевает его срок службы независимо от климатических условий, стиля вождения, состояния дорожного покрытия и пр. Мотор автомобиля будет всегда оставаться в идеальной чистоте благодаря отличным диспергирующим свойствам этой смазки.

Помимо прочего, заливая масло ZIC X7 5W-40 в Тойоту Камри, обеспечивается снижение выбросов вредных веществ в атмосферу. Высокую экологичность смазочного продукта обеспечивает соответствие присадочных компонентов Low SAPS.

Методы выявления увеличенного расхода масла

О нарушении герметичности сальников свидетельствует возникновение синего дыма после пуска холодного мотора (чёрный цвет свидетельствует о насыщенной смеси горючего, белый — пар).
Наличие дыма в патрубке сапуна вентиляции картера показывает, что сальники загрубели и произошла разгерметизация клапанов выпуска.
Большой слой нагара на свечах говорит о появлении проблем с маслосъёмными колпачками.

Замена маслосъемных колпачков на Камри

В процессе капремонта двигателя — это необходимая процедура, пренебрегать которой не стоит.

Если автотранспортное средство с малым пробегом уже начало немного «есть» масло, когда заменять сальники, владелец определяет сам.

Если уровень масла не понижается ниже допустимого значения на щупе «от замены — до замены», плановый ремонт возможно перенести на некоторый срок. Если при эксплуатации автомобиля приходится дополнительно лить смазку в мотор, даже один раз, не говоря о кратном пополнении картера, тогда необходимо провести восстановительный ремонт головки блока цилиндров.
