Очистка системы вентиляции картера

Второй способ модернизации вентиляции картера

Смысл следующего состоит в переносе малого вентиляционного контура из дроссельной части на ресивер, что способствует снижению перепадов при переключении режимов. Для выполнения этой конструкции, потребуется произвести следующие манипуляции:

• Отсоединяется тонкий шланг картерной вентиляции от дросселя;
• Свободный конец подключается к свободному впускному штуцеру на ресивере, с предварительным демонтажем заглушки;
• Свободное отверстие ДУ блокируется установкой пробки;
• В итоге, увеличивается поток воздушной массы, исключается возможность резкого реагирования дроссельной заслонки на рывок мотора;
• Кроме того, увеличивается вентиляция картера и появляется дополнительная тяга в нижней части механизма.

Очистка системы вентиляции картера

Главная / Руководство по ремонту Рено Логан / Очистка системы вентиляции картера

Отверните три гайки крепления термоэкрана выпускного коллектора…

Пробейте отверткой корпус масляного фильтра и, используя ее как рычаг, строньте фильтр с места. Пробивайте корпус фильтра как можно ближе к его дну, чтобы не повредить штуцер в блоке цилиндров.

Отверните фильтр и снимите его.

5. Если уплотнительное кольцо нового фильтра не обработано изготовителем консистентной смазкой или тальком, смажьте его чистым моторным маслом и заверните фильтр на место (руками без применения инструмента) на 3/4 оборота с момента соприкосновения кольца и фланца блока цилиндров.

б. Поверните против часовой стрелки и снимите пробку маслоналивной горловины…

8. Пустите двигатель и дайте ему поработать на холостом ходу несколько минут (сигнальная лампа аварийного падения давления масла должна погаснуть через 2~3 с после пуска двигателя). Во время работы двигателя проверьте, нет ли потеков масла из-под пробки сливного отверстия и масляного фильтра. Остановите двигатель, проверьте уровень масла, при необходимости долейте масло, подтяните пробку и фильтр.

Очистка системы вентиляции картера

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения, чтобы избежать этого, периодически очищайте и промывайте систему.

ПОЛЕЗНЫЙ СОВЕТ i |

Пч!/1!! !Я|/,тагипаьлипоитм псиилиk-дптопя ПР- ред каждой заменой масла.

2. Отсоедините от патрубка крышки головки блока цилиндров отводящий шланг большой ветви системы вентиляции картера и снимите его.

3. Со второго патрубка крышки головки блока цилиндров снимите шланг малой ветви системы вентиляции картера..

4. …отсоедините шлангот впускной трубы.

5. …и снимите его.

При каждом снятии крышки головки блока цилиндров заменяйте ее прокладку новой.

7. Промойте бензином или керосином шланги системы и внутреннюю полость крышки головки блока цилиндров от отложений из картерных газов. Так как крышка головки блока неразборная (маслоотражатель приклепан к крышке), залейте в полость между маслоотражателем и крышкой промывочную жидкость, взболтайте ее в полости и слейте. Повторяйте операцию несколько раз до тех пор, пока сливаемая жидкость не будет чистой.

8. Прочистите отверстия патрубков для подсоединения шлангов.

9. Продуйте сжатым воздухом все элементы системы и просушите их.

10. Установите крышку головки блока цилиндров и шланги системы в порядке, обратном снятию.

Проверка натяжения ремня привода вспомогательных агрегатов

Снятие и замена масляного насоса «Приоры»

Эту операцию необходимо проводить либо на смотровой яме, либо на специальном подъёмнике, если, конечно, не снимать мотор с «Приоры». Итак, процесс начинается.

В первую очередь всё масло из поддона необходимо слить в подставленную ёмкость, открутив пробку поддона. Вывернуть болты крепления и снять поддон. Ключом на «8» открутить крепление маслозаборника и демонтировать его.

Шестигранником № 5 снять крышку ремня ГРМ. Открутить демпфер. Отжав ролики, удалить ремень с шестерни коленвала. Вынуть саму шестерню. Извлечь шпонку из коленвала. Тщательно протереть все поверхности ветошью и выкрутить все шесть крепёжных болтов корпуса масляного насоса «Приоры».

После этого, аккуратно поддеть корпус агрегата и снять с коленчатого вала вместе с прокладкой. Теперь осталась только замена агрегата «Приоры». Зачистить посадочное место на блоке и протереть ветошью.

Установить на приготовленный для замены агрегат новую прокладку и собрать в обратной последовательности. Залить рекомендованное масло и запустить двигатель. Дождаться затухания лампы контроля давления масла. Всё, проведена замена масляного насоса «Приоры».

На видео, снятие и разборка масляного насоса ВАЗ-2112 и модификаций. Замена узла на «Приоре» аналогична»:

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя

(для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
	Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Как работает вентиляция картера в моторе?

Надо отметить, друзья, что вентиляция картера у разных моторов и уж тем более у разных производителей имеет разнообразный конструктив, хотя некоторые элементы этой системы являются незаменимыми практически для всех вариантов исполнения.

Если точнее, то это:

• маслоотделитель;
• клапан вентиляции картера;
• различные воздушные трубки и патрубки.

Давайте рассмотрим эти узлы детальнее.

Маслоотделитель

Нужен для разделения мух и котлет, а если точнее – картерных газов от смазки.

Как правило, на современные машины устанавливается комбинированный маслоотделитель, который объединяет в себе лучшие стороны лабиринтных и центробежных видов. Он представляет собой устройство, в которое из картера подаётся масло, насыщенное картерными газами – их то нам и нужно разделить.

Первым делом поступившая смесь раскручивается, в результате чего более тяжёлая смазка оседает на стенках отделителя, благодаря центробежным силам и стекает в картер.

Газы, в свою очередь попадают в лабиринт выходной успокоителя, где происходит их окончательная фильтрация.

На этом путь газов не заканчивается.

Клапан вентиляции.

Этот узел регулируется отрицательным давлением во впускном коллекторе. Если разряжение небольшое, путь газам открыт и они поступают к впускным клапанам, а затем и в цилиндры, где благополучно сгорают.

Рекомендуем: Когда менять масло в МКПП (механической коробке передач), как часто, и нужно ли это

Если разряжение велико – то тогда клапан вентиляции находится в закрытом состоянии. Такой вот алгоритм работы системы.

Что ж, коллеги-автолюбители, как мы видим, вентиляция картера, не представляет собой ничего сложного, хотя работу выполняет полезную не только для экологии, но и для двигателя автомобиля.

О том какие ещё интересные инженерные решения встречаются в современных машинах, мы обязательно рассмотрим в следующих статьях, не пропустите!

Тэги

двигатель

Пять способов победить «масложор» двигателя без капитального ремонта

Обычно течи масла наблюдаются на автомобилях, пробежавших порядка 150 тыс. км, однако случается, что двигатель начинает «потеть» и на новых автомобилях из-за бракованных или некорректно установленных уплотнительных деталей.

Соответственно ваша задача — обнаружить локации подтеканий. Отметим, что наиболее часто герметичность теряют уплотнения коленчатого вала — передний и задний сальники. Нередки случаи также, когда теряют герметичность сальники распределительных валов. Наконец, пропускать масло может пробка для слива масла или масляный фильтр.

Чаще всего проблема решается малой кровью — заменой прокладок и сальников. Но если мотор турбированный, могут подтекать трубки подачи и слива масла турбокомпрессора. Масло в этом случае рискует попасть в систему впуска и загрязнить поршневую часть, а также в систему выпуска, и тогда под угрозой окажется каталитический нейтрализатор.

Данное решение — полумера, однако в ряде случаев, в особенности когда автомобиль не новый, и необходимо максимально продлить ему жизнь, не прибегая к капремонту, вполне действенное. Радикально повышать вязкость при этом не стоит.

Скажем, если ранее использовались масла 0W-20 или 5W-30, то можно попробовать лубрикант со значением 5W-40. Практически сразу после замены масла вы почувствуете разницу в масляном аппетите мотора.

Однако платой за такое решение может стать ухудшение пусковых качеств двигателя, особенно при сильных морозах зимой. Кроме того, проблему может решить переход с синтетического масла на полусинтетику и даже минералку. Нужно лишь убедиться, что такие смазочные материалы соответствуют допускам автопроизводителя.

Достаточно частый случай — когда со временем изнашиваюся и начинают пропускать масло маслосъемные колпачки, они же сальники клапанов. Причинами износа может стать перепад температур (например, после перегрева мотора), либо моторное масло, несовместимое с резиновыми элементами конструкции.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Принцип работы нагнетателя давления масла

Двигатель ВАЗ-2170 также, как и все остальные моторы этой серии, оснащён вихревым масляным насосом шестерёночного типа. Вращение шестерёнок, осуществляющееся приводом от коленчатого вала, создаёт турбулентный (вихревой) поток, который всасывая масло в рабочую камеру, далее отправляет его в путешествие по всей системе смазки.

Этот агрегат имеет такое же устройство, как и все моторы автомобилей с передним приводом ВАЗ. Поэтому говоря о любом из них, можно быть уверенным, что и на остальных двигателях этот аппарат такой же.

Возможные неисправности масляного насоса «Приоры»

Существует несколько основных неисправностей этого важного агрегата

• износ шестерёнок;
• износ пружины редукционного клапана;
• повреждение корпуса насоса.

В первых двух случаях можно провести ремонт и вернуть нагнетатель давления на место. А вот в последнем проще провести замену агрегата целиком. Это даст уверенность в том, что система смазки будет работать в нормальном режиме, и замена масляного нагнетателя в ближайшее время не понадобится.

Признаки неисправности агрегата «Приоры»

Первой и самой заметной приметой такой поломки является сигнал контрольной лампы на панели приборов. Если после запуска двигателя она не погасла, значит либо нет достаточного давления в системе смазки, либо неисправен датчик.

Поэтому при малейшем сомнении нужно заняться проверкой состояния всех узлов. В первую очередь заменить датчик на исправный и запустить мотор. Это несложная процедура, он находится в головке блока. На 16 клапанном двигателе – сверху над термостатом. На 8 клапанном над коллектором в районе первого цилиндра.

Если лампочка продолжает гореть после того, как произведена замена датчика, масляный насос «Приоры» нужно заменять или ремонтировать.

Источник

Сапун ВАЗ 2110 2112 2114 2115 2109

Сапун ВАЗ 2110 2112 2114 2115 2109 “дает о себе знать” тогда, когда в силовом агрегате автомобиля начинают подтекать сальники. Также, может произойти выдавливание прокладки ГБЦ

Если такие неполадки наблюдаются, следовательно, необходимо демонтировать с двигателя ГБЦ, и обратить срочное внимание на техническое состояние сапуна силового агрегата. Сапун двигателя ВАЗ, это элемент отсеивания, в задачу которого входит обеспечение прохождения газов, которые накапливаются в блоке цилиндров, под крышку клапанов, с одной стороны, а с другой, перекрывать доступ для возвратного прохождения моторного масла

Стоит обратить внимание автомобилистов на то, что конструктивно сапун ВАЗ 2110 2112 2114 2115 2109 не представляет собой никакой сложности. Сапун это алюминиевая многослойная сетка, которая вовсе не предназначена для проведения, какой либо фильтрации, в ее задачу входит, просто, не открывать доступа маслу

Поэтому, сапун ВАЗ не ломается, а именно засоряется, или, выражаясь точнее, забивается. Причиной этому может быть использование некачественного моторного масла или нарушение его сезонного применения, также, выход сапуна из строя может быть спровоцирован не соблюдением регламента технического обслуживания автомобиля, включающего замену масла и масляного фильтра. Так, или иначе, но техническое качество масла и исправная работа сапуна ВАЗ 2110 212 2114 2115 2109, факторы неделимые.

Замена клапана вентиляции картерных газов

Выделяется несколько симптомом, свидетельствующих о необходимости замены клапана вентиляции.

Основные:

• появление свиста в подкапотном пространстве;
• плавание ХХ;
• повышение объема масла в интеркулере;
• уменьшение давления наддува;
• появление следов масла на свечных «колодцах» и районе горловины для залива масла;
• темно-серый дым на ХХ из выхлопной трубы.

Подробно вопрос тестирования и признаков неисправности мы описывали выше, поэтому сразу перейдем к принципам замены.

Для примера приведем процесс замены на BMW X5:

1. Снимите полностью воздушный фильтр.
2. Отщелкните расходомер воздуха.
3. Демонтируйте заслонку DIC, чтобы она не мешала.
4. Открутите и достаньте воздуховод.
5. Выкрутите и достаньте вторую секцию воздуховода.
6. Отбросьте трубку тормозного вакуума.
7. Выкрутите заслонку дросселя (фиксируется на четырех болтах). Также отбросьте разъемы с датчиков, чтобы они не мешали.
8. Отбросьте сапун и выкрутите пару саморезов, удерживающих клапан.
9. Снимите сапун (потяните трубку вверх).
10. Демонтируйте коллектор, чтобы снять выходную трубку (по-иному подлезть не получится).
11. Достаньте клапан.
12. Установите новое устройство и соберите все на место.

Перед выполнением работы учтите следующие моменты:

• пространство вокруг клапана-PCV необходимо почистить, подав воздух под давлением;
• выкручивайте клапан против часовой стрелки;
• демонтированный элемент проверьте, почистите и продуйте;
• периодичность замены должна быть минимум через 100 000 км.

Перед выполнением замены подготовьте запчасти. В частности, рекомендуется поменять прокладку коллектора впуска и дроссельной заслонки. Также потребуется новый клапан ВКГ. При правильном подходе вся работа занимает не больше двух часов.

https://youtube.com/watch?v=e8C6LXhCwVw

Как проверить клапан вентиляции картерных газов

В современных автомобильных двигателях применяется КВКГ мембранного типа (PCV). Устроен подобный клапан чрезвычайно просто, в стандартном варианте он имеет:

• корпус, на котором имеются два штуцера – для подачи картерных газов и для их отвода;
• крышку;
• диафрагму (мембрану клапана вентиляции картерных газов);
• возвратную пружину.

Принцип работы такого механизма следующий:

• когда мотор заглушен, под силой пружины клапан перекрывается мембраной;
• на холостых оборотах под воздействием разряжения мембрана начинает преодолевать силу пружины, и часть КГ проходит из ДВС во впускной тракт;
• на больших оборотах диафрагма полностью освобождает канал, и картерные газы засасываются во впускной коллектор в полном объеме.

По мере засорения клапан перестает работать, но прежде чем менять КВКГ, все же следует его проверить. Снятый с двигателя исправный КВКГ должен продуваться в одну сторону, в обратном направлении воздух через него проходит в небольшом объеме.

Еще клапан можно проверить на работающем двигателе, для этого от устройства нужно отсоединить шланг со стороны впускного тракта. На исправном КВКГ присутствует разрежение, и если к штуцеру приложить палец руки, будет чувствоваться, как палец «присасывается». При неисправном устройстве разрежения не создается.

Через систему вентиляции двигателя можно проверить, насколько хорошо себя «чувствует» поршневая группа ДВС. Делается проверка следующим образом – между PCV и впускным коллектором устанавливается простой прозрачный топливный фильтр. Если за небольшой пробег в фильтре появляется масло и копоть, значит, поршневые кольца не в порядке, и мотору необходим ремонт.

Система вентиляции картера приора 16 клапанов

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция.

Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей.

Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации.

Вся эта смесь получила название картерных газов.

Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

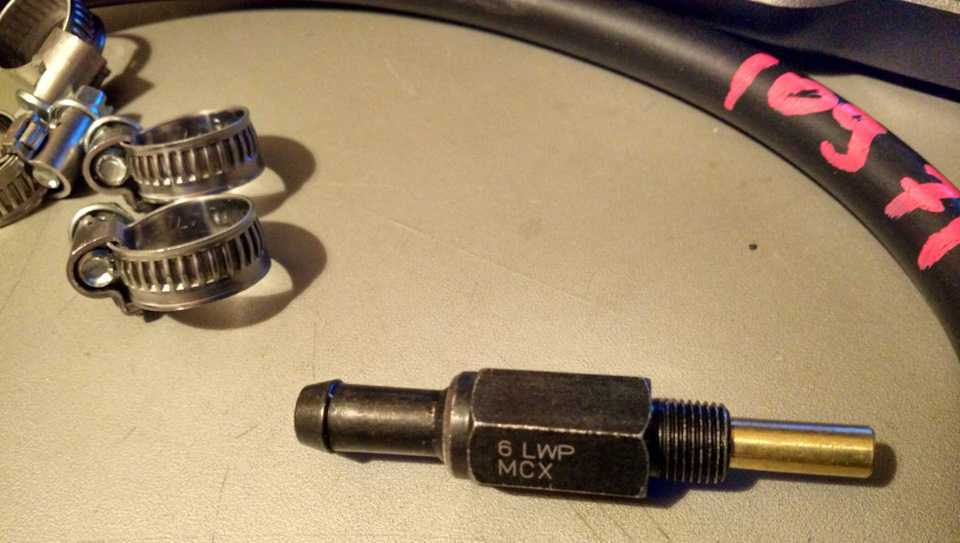

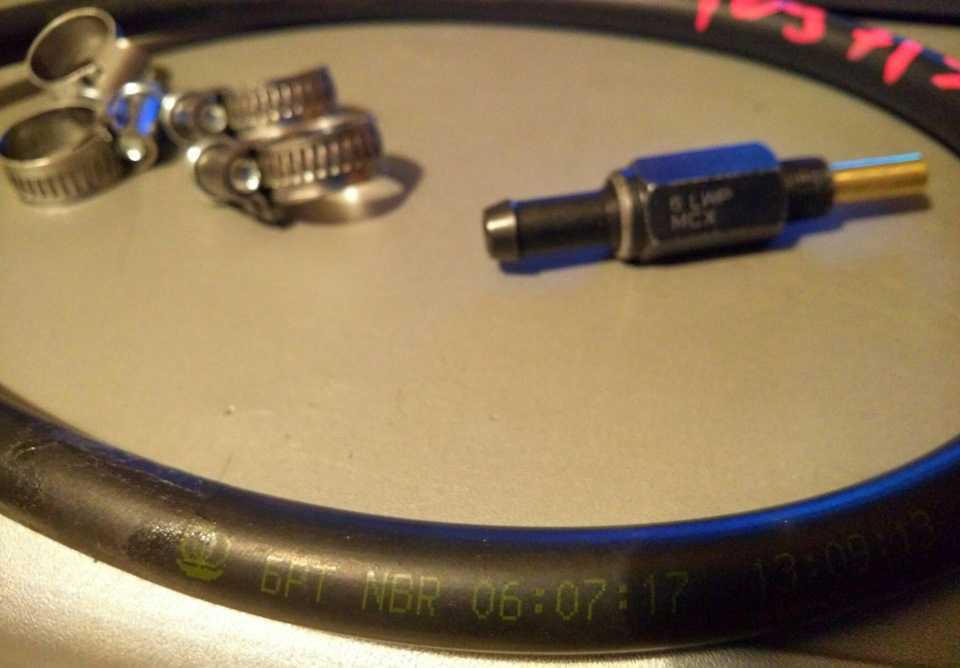

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

• Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
• Уменьшить вибронагрузку на холостом ходу
• Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
• Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
• Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

• Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
• Улучшить режим работы двигателя.
• Снизить вибронагруженность.
• Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

• Избавление от вибраций, провалов, трансмиссионных ударов.
• Двигатель начинает работать более спокойно, мягко.
• Усилие на педали тормоза становится меньше.
• Кондиционер включается почти незаметно.

• эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
• редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
• клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
• хомуты (около 10 штук, 600 рублей);
• тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
• стандартный патрубок вентиляции.

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Лада Приора Универсал Плотва 2WD › Бортжурнал › PCV клапан.

Чую, опубликую этот материал несколько позже написания. Сегодня у меня 10 января 2018 и я только что забрал из магазина все детали. Впереди ещё установка и тест.

Итак!С месяц назад попалась мне очень интересная статья товарища IgorRV про модернизацию системы вентиляции картерных газов. Расписано обстоятельно, решил попробовать сделать себе.

А потом была заметка (и ещё заметка) товарища kulibin2004 , после прочтения прочтения которых мой пыл несколько угас.

Но увы! На приключения тянет безостановочно, так что решил всё же проверить целесообразность этого клапана, лично.

В канонической инструкции указан клапан General Motors 94580183. Там же рекомендуется чуть переплатить и поставить клапан 2674021314 HYUNDAI/KIA. Первый — в пластиковом корпусе, второй — металл. Взял себе второй.

Старый шланг с жиклёром просто сниму, резать не буду. Вдруг захочется назад вернуть… Взял шланг вентиляции картера дополнительный (БРТ) от ВАЗ-2123. Плюс 4 хомута.

При сборке главное не накосячить с направлением клапана.

Добавлено 11.01.2018.Собрал. Ничего особенного, только -8 на улице, мерзнут руки, темно, а телефон, которым я светил, разрядился точно тогда, когда я уже снял старый шланг и готовился ставить новый.Шланга хватило с запасом.

Сразу же завел, обнулил средний расход. Включил обогрев заднего стекла — обороты просели, как обычно. Может и есть отличия, но минимальные.

Поехал. Сначала порулил по двору, на первой передаче. Сразу же чувствуется ЗНАЧИТЕЛЬНО более ровная и эластичная работа двигателя. На низких оборотах работает ощутимо приятнее.Стартовать со светофора опять же стало ощутимо лучше. Не готов сказать, что выросла тяга. Если и да, то незначительно. Зато ушли рывки и дерготня.Да, самое главное! Полностью пропала задержка между нажатием на газ и подъёмом оборотов. Сначала это просто дико радовало, но быстро привык — ведь всё стало так, как должно быть. И если с наличием/отсутствием увеличения тяги на низах и эластичности (мягкости) можно спорить (ибо вкусовщина и вообще — жопомер), тот тут результат налицо.

И я уже был почти готов сказать, что доработка себя оправдала. Но! Расход топлива. Сбросить-то я его сбросил, но как-то не проконтролировал.Утром прихожу на стоянку, завожу, включаю обогрев заднего стекла, иду сметать снег, пока двигатель прогревается. Как прогрелся до 50 градусов — собрался ехать. Проверил средний расход, а там 22 литра/100 км! Шок и ужас! Готов списать только на то, что с момента обнуления проехал километров 5, плюс грел с утра.Пока ехал до работы (20 минут, городской режим, без пробок) средний расход снизился до 14 литров/100 км. Всё равно — атас… Посмотрю что будет дальше.При всём этом, ощущения от вождения — отличные, действительно здорово работает! Мягко, гладко — заглядение!

Добавлено 16.01.2018.Средний расход постепенно снижается. Ездил только по городу. К выходным получилось 11,4.В выходные ездил по городу как обычно, плюс до лыжной базы (через весь город). С пробками. Средний расход 9,8.С началом новой трудовой недели расход поднялся до 10,3.Раньше в аналогичных условиях было около 12-13. Кажется, всё слишком хорошо, чтобы быть правдой…Осталось ещё на трассе проверить. Но это недели через две.

Значение среднего расхода растёт (и ощутимо) за время прогрева. Сейчас зима, грею до 50 градусов ОЖ, одеяла нет, радиатор не закрываю. До работы 20 минут, по городу. То есть условия для замеров не самые благоприятные для получения красивых значений.Печку включаю только после прогрева.

Добавлено 22.01.2018.Снова неделя городского режима. 11,4 литра к концу рабочей недели. В выходные поколесил по городу, съездил покататься на лыжную базу. Погода — снегопад (валит уже сутки), ничего не чищено, то есть расход должен быть явно большой. Тем не менее, к вечеру воскресенья он снижается до 10,1. Вот так вот. Меньше греешь — больше ездишь.

Добавлено 28.01.2018.Так, проехал 325 км по трассе. 24 литра. 7,3 на сотню. При этом обратную половину ехал в сильную метель. Снег идёт уже вторые сутки, вся трасса занесена, температура -13, -15 градусов. То есть расход при такой погоде явно повышенный.Скорость 90-120.Тот же расход выходил летом на заведомо бОльших скоростях. А сейчас снег — чистого сравнения не получается. Летом и сравню вчистую.

Итог. Пока же я обновкой доволен. Самое главное — мне стало комфортнее ездить. Нет лага педали газа, плавнее работа. Расход не огорчает.Себе поставил — и вам рекомендую попробовать. Благо, доступно.

Использовано:1. Клапан VALVE-PCV Hyundai / KIA. Артикул: 2674021314. 318 рублей.2. Шланг ВАЗ-2123 вентиляции картера дополнительный БРТ. Артикул: 2123-1014240. 90 рублей.3. Хомуты червячные, 4 шт. 4х25=100 рублей.
