Из-за чего может гнать автомобильное масло через сапун

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111: 1. Картер двигателя. 2. Сапун. 3. Шланг от сапуна к патрубку клапанной крышки. 4. Маслоотделитель под клапанной крышкой. 5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки. 6. Штуцер с жиклером на блоке дроссельной заслонки. 7. Толстый шланг от клапанной крышки к впускной трубе. В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

1. Сапун.
2. Маслоотделители.
3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

ОБСЛУЖИВАНИЕ

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Принцип функционирования сапуна

При работе в картере мотора скапливаются газы. Для их удаления существует вентиляционная система, которая называется сапуном. Это дает возможность уменьшать давление в самом моторе. Потому как в картере всегда присутствуют воздушные массы с мельчайшими частичками масла, то немного смазки иногда проходит в сапун наряду с воздушными потоками.

Проведение диагностики выхода смазочного материала

Рис. 2 показывает ход рабочего цикла при указанной фазе газораспределения: всасывание открывается 20 перед верхним тупиком; всасывание закрывает 60 для нижнего тупика; выхлоп открывает 60 перед нижним тупиком; выхлоп закрывает 20 за верхней мертвой точкой. Точка воспламенения в этом случае равна 30 до верхнего тупика. Впускной клапан закрывается позже, около 70 после того, как поршень проходит по нижней мертвой точке. Это имеет следующие преимущества: сокращение доли неиспользованной силы; снижение температуры сжатия; снижение риска стука и его последствий; снижение температуры выхлопных газов; сокращение выбросов загрязняющих веществ в выхлопных газах.

Здесь имеется сетка для улавливания масла. Но некоторым каплям все же удается проникнуть. Так что небольшое загрязнение фильтрующей системы является вполне нормальным явлением. Но если масла чересчур много, то стоит задуматься о причинах его попадания. Частички масла способствуют забиванию каналов и увеличению количества сажи. Последняя попадает в картер и закоксовывает каналы, по которым поступает масло. В результате ухудшится работа всей смазочной системы.

Небольшие потери при переполнении во впускном коллекторе компенсируются механическим воздуходувкой. Его использование также улучшает наполнение цилиндра и крутящий момент. Это возможно только в том случае, если головка цилиндра и цилиндр — это одна единица, которая может быть наклонена на четыре градуса относительно картера. Улучшение сжатия при неполной нагрузке улучшает использование топлива. Двухтактный турбодвигатель или двухтактный двигатель с четырехтактным двигателем характеризуется более простой конструкцией.

Почему происходит выброс смазки из сапуна

Это состоит в основном из меньших частей и, следовательно, более низкого веса. Для контроля газообмена каналы достаточны, смазка осуществляется маслом, смешанным с топливом. Смешивание может осуществляться вручную или через дозирующий насос. Соотношение смешивания сильно зависит от производителя двигателя и колеблется от 1: 20 до 1: Значительная особенность этого типа двигателя заключается в том, что требуется только один оборот коленчатого вала за рабочий цикл, то есть всасывание-сжатие-расширение / выпуск, Двухтактный двигатель имеет в два раза больше рабочих ходов по сравнению с четырехтактным двигателем с одинаковой скоростью.

Если конкретные признаки, по которым можно определить, что гонит масло через сапун. В карбюраторном моторе могут появиться следы смазки в корпусе фильтра. Также могут наблюдаться значительные смазочные следы и на самом фильтрующем компоненте.

В инжекторных двигателях появляются отложения на дроссельном узле. Мотор при этом может потерять свою мощность, а потребление топлива может возрасти.

Это возможно, потому что движущийся поршень здесь и там действует на рабочую нагрузку как в цилиндре, так и в картере. Из-за удвоенного числа рабочих ударов возрастает тепловой стресс и износ тех частей двигателя, которые непосредственно участвуют в них. Поскольку увеличение теплового расширения поршней может привести к их перегрузке, необходимо увеличить монтажный зазор, что, в свою очередь, увеличивает уровень шума двигателя в ненагретом состоянии. Несмотря на двойное число рабочих ударов, он не имеет двухтактного двигателя по сравнению с четырехтактной двойной мощностью.

Устройство сапуна двигателя камаз

Устройство и работа системы смазки двигателя автомобиля КамАЗ-5320

Сапун системы смазки двигателя автомобиля КамАЗ-5320

Сапун обеспечивает вентиляцию картера двигателя благодаря разрежению, возникающему у вытяжной трубы при движении автомобиля. Установлен в гнезде картера маховика с правой стороны двигателя.

К корпусу 3 сапуна (рис. 2.18) крепятся наружный 1 и внутренний 4 цилиндры. В наружный цилиндр вварен патрубок газоотводящей трубки 5. Под воздействием разрежения, образующегося в трубе, газы с частицами масла проходят через лабиринт, образованный цилиндрами. При резкой смене направления движения потока газов частицы масла отделяются и стекают в поддон.

В двигателях автомобилей КамАЗ применена комбинированная система смазки. В зависимости от размещения и условий работы деталей масло подается либо под давлением, либо разбрызгиванием, либо самотеком. К наиболее нагруженным деталям масло подается под давлением, к остальным — разбрызгиванием и самотеком.

Система смазки представляет собой ряд приборов и агрегатов для хранения, подвода, очистки и охлаждения масла:

• поддон картера двигателя;
• маслозаборник;
• масляный фильтр грубой очистки;
• масляный фильтр тонкой очистки;
• масляный насос;
• маслопроводы;
• масляный радиатор;
• контрольно-измерительные приборы и датчики.

Масло из поддона через маслоприемник с сетчатым фильтром поступает в секции масляного насоса. Из нагнетающей секции масло через канал подается в полнопоточный фильтр, а оттуда в главную масляную магистраль. Затем по каналам в блоке и головках цилиндров масло под давлением подается к деталям КШМ и ГРМ, ТНВД и компрессору.

К шатунным подшипникам масло подается по каналу коленчатого вала от ближайшей к ним коренной шейки. Опоры штанг и толкателей газораспределительного механизма омываются пульсирующей струей, а остальные детали — разбрызгиванием или самотеком масла.

Масло, снимаемое со стенок цилиндра маслосъемными кольцами, отводится через сверления в поршневых канавках внутрь поршня и смазывает опоры поршневого пальца в верхней головке шатуна и бобышках поршня.

Из главной смазочной магистрали масло под давлением подается к термосиловому датчику, а при открытом кране включения гидромуфты — в саму гидромуфту.

Из радиаторной секции масляного насоса масло подается к фильтру центробежной (тонкой) очистки и через открытый кран включения масляного радиатора в сам радиатор, а из него в поддон картера двигателя. Если кран включения масляного радиатора закрыт, то из центрифуги (фильтр центробежной очистки) масло поступает в поддон через сливной клапан.

1 — фильтр центробежной очистки масла; 2 — кран включения масляного радиатора; 3 — перепускной клапан центробежного фильтра; 4 — сливной клапан центробежного фильтра; 5 — перепускной клапан полнопоточного масляного фильтра; 6 — главная масляная магистраль; 7 — полнопоточный фильтр очистки масла; 8 — клапан системы смазки; 9 — нагнетающая секция масляного насоса; 10 — радиаторная секция масляного насоса; 11 — предохра­нительный клапан нагнетающей секции; 12 — масляный радиатор; 13 — пре­дохранительный клапан радиаторной секции; 14 — поддон; 15 — гидромуфта привода вентилятора; 16 — термосиловой датчик; 17 — кран включения гидро­муфты; 18 — топливный насос высокого давления; 19 — компрессор; 20 — сапун; 21 — указатель уровня масла; 22 — манометр.

Камаз гонит масло через сапун причина

Сапун, что это и зачем?

КАМАЗ ДВИГАТЕЛЬ КАМАЗ 740 ОБЗОР

почему может погнать масло через сапун двигателя после установки НШ

https://youtube.com/watch?v=Yg1M9FTvinA

КАММИНЗ 15 ISX КАК САПУНИТ ДВИГАТЕЛЬ ПРИ ПРОБЕГЕ 1500000КМ

Из-за чего сапунит дизел.

https://youtube.com/watch?v=04wZMY8or00

КамАЗ Центрифуга, её тоже нужно чистить.

Нужен совет по устранению дыма с сапуна

Дизель КАМАЗ-740.50 разборка с выявлением неисправности

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя

(для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

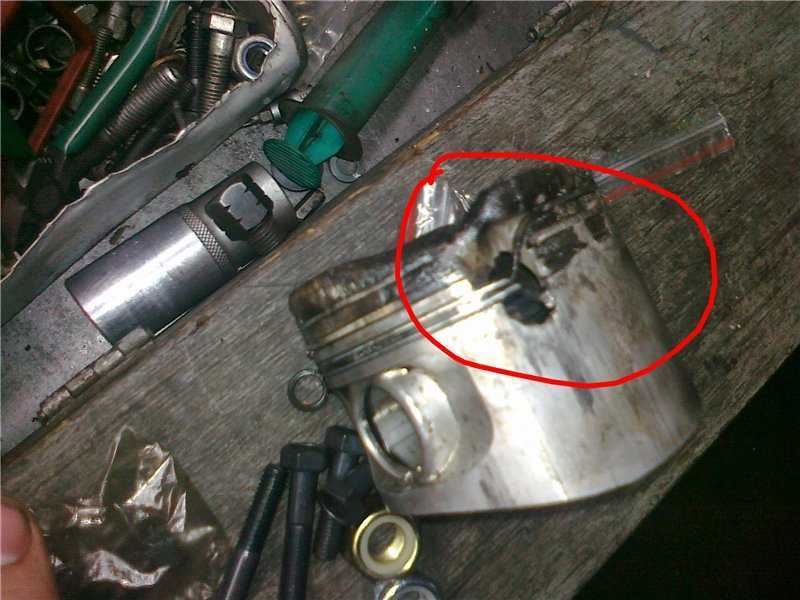

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Почему масло выходит из сапуна?

Водители могли уже сталкиваться с этой проблемой. Некоторые водители заметили, что масло вытекает из трубы сапуна. Теперь есть несколько возможных причин, по которым масло может вытекать из сапуна.

Во-первых, ваш двигатель, должно быть, был переполнен маслом. Поэтому, если вы обнаружите, что из сапуна вытекает масло, вы должны проверить, не перелили ли вы масло в двигатель

Еще одна вещь, на которую вы должны обратить внимание, это чрезмерный прорыв газов в двигателе

Если ваши кольца не уплотнены должным образом, и давление сгорания достигнет картера, оно будет преследовать и выталкивать масло из сапуна. Можно сделать замер компрессии. Вы также можете сделать утечку, чтобы убедиться, что это причина того, что ваше масло выходит из сапуна.

Также может быть проблема сборки с вашим цилиндром, поршнем и вашим двигателем в сборе. Вы также должны проверить, правильно ли установлены ваши кольца. Наконец, если в вашем двигателе есть избыток масла, это создаст пену в вашем масле.

Это также будет выдуваться в ваш сапун и попадет в воздушный фильтр. Что вы можете сделать, так это отсоединить шланг сапуна, если это возможно. Затем вставьте шланг сапуна в высокую бутылку с узким горлышком, например бутылку из-под кока-колы.

После этого запустите двигатель примерно на десять минут. Запустив двигатель и увидев, что масло выдувается, перепроверьте уровень моторного масла. Вы также можете следовать инструкциям своего руководства пользователя.

Если вы также заметили, что уровень масла у вас низкий или средний, масло вытекает из ваших клапанов. Так что в общем можно просто проверить забитую систему PCV.

В вашем картере может быть избыточное давление, и может быть слишком большой прорыв газов. Также может быть немного шлака.

shutterstock

Как работает вентиляция картера в моторе?

Надо отметить, друзья, что вентиляция картера у разных моторов и уж тем более у разных производителей имеет разнообразный конструктив, хотя некоторые элементы этой системы являются незаменимыми практически для всех вариантов исполнения.

Если точнее, то это:

• маслоотделитель;
• клапан вентиляции картера;
• различные воздушные трубки и патрубки.

Давайте рассмотрим эти узлы детальнее.

Маслоотделитель

Нужен для разделения мух и котлет, а если точнее – картерных газов от смазки.

Как правило, на современные машины устанавливается комбинированный маслоотделитель, который объединяет в себе лучшие стороны лабиринтных и центробежных видов. Он представляет собой устройство, в которое из картера подаётся масло, насыщенное картерными газами – их то нам и нужно разделить.

Первым делом поступившая смесь раскручивается, в результате чего более тяжёлая смазка оседает на стенках отделителя, благодаря центробежным силам и стекает в картер.

Газы, в свою очередь попадают в лабиринт выходной успокоителя, где происходит их окончательная фильтрация.

На этом путь газов не заканчивается.

Клапан вентиляции.

Этот узел регулируется отрицательным давлением во впускном коллекторе. Если разряжение небольшое, путь газам открыт и они поступают к впускным клапанам, а затем и в цилиндры, где благополучно сгорают.

Рекомендуем: Когда менять масло в МКПП (механической коробке передач), как часто, и нужно ли это

Если разряжение велико – то тогда клапан вентиляции находится в закрытом состоянии. Такой вот алгоритм работы системы.

Что ж, коллеги-автолюбители, как мы видим, вентиляция картера, не представляет собой ничего сложного, хотя работу выполняет полезную не только для экологии, но и для двигателя автомобиля.

О том какие ещё интересные инженерные решения встречаются в современных машинах, мы обязательно рассмотрим в следующих статьях, не пропустите!

Тэги

двигатель

Проверка вентиляционной системы

Рассмотрим ее на примере автомобиля ВАЗ-2110.

1. Патрубки отсоединяются от сапуна, клапанной крышки и воздушного патрубка. Проверяется уровень их загрязнения. При необходимости они могут быть промыты в бензине и высушены.
2. Гайки откручиваются, после чего снимается крышка. Внутри нее располагаются 2 болта присоединения крыши отделителя масла, которые понадобится выкрутить.
3. Выкрученная крышка снимается, достается маслоотделитель. Он сделан из пластинок, которые можно легко разобрать и промыть.

На других машинах устройство системы может выглядеть по-другому. Поэтому ее разбор будет выполняться иначе. Но сущность действий от этого не изменится. Все составляющие нужно будет снять и промыть.

Управление газом было оптимизировано с помощью поворотных клапанов или мембранных клапанов. Качающиеся задвижки управляются коленчатым валом, мембранные клапаны контролируются давлением газа. Для достижения максимально возможного выхода, по крайней мере, в ограниченном диапазоне скоростей, оптимизацию газообмена выполняли с использованием импульсного колебания в выхлопной и всасывающей линии.

В зависимости от направления полоскания, которое влияет на характеристики двигателя, двухтактные двигатели делятся на 4 при. Рабочий цикл в двухтактном двигателе с искровым зажиганием. перекрестные двигатели, обратная промывка и промывка по постоянному току. Тестирование испытания компрессора давления Проверьте окуляр и датчик давления, чтобы он мог стабилизировать уплотнения положения уплотнения топливной форсунки на двигателе. Если результаты измерений плохие, даже при небольшом числе километров крутящего момента, можно получить местный ущерб, вызванный повреждением двигателя, даже если большое количество килограммов шипов связано с значительным износом некоторых функциональных групп.

Несложно провести осмотр и промывку клапана регулировки выпуска старого газа. Необходимо извлечь его и проверить ход его штока. Если он немного заклинивает, то клапан нужно просто промыть бензином, просушить и установить на место.

Следующие условия являются предварительным условием для правильного испытания давления сжатого воздуха: двигатель нагревается до рабочей температуры; декомпрессионный двигатель, т.е. что все зажигание и / свечи накаливания или все форсунки для инъекций; дроссель полностью открыт; полный пусковой источник питания стартера; установить предписанный зазор клапана; даже время начала; для инъекционных двигателей все инъекционные трубы закрыты; Для зажигания транзистора центральный разъем вынимается из коробки зажигания, чтобы предотвратить повреждение.

На этом работы по осмотру и промывке вентиляции картера заканчиваются. Они являются несложными, так что с ними справится любой автолюбитель

Важно заметить, что чистить вентиляционную систему стоит каждый раз при замене масла

Обычно проблемы с выходом масла через сапун появляются не сразу. Они нарастают постепенно. В результате двигатель за короткое время может терять до 1 л смазки. В этот момент автовладельцы и начинают задумываться над проблемой, почему гонит масло из сапуна. Данная ситуация является очень пугающей. Она усугубляется еще и отсутствием в автосервисах опытных специалистов по проведению диагностики. Обычно владельцы авто после проведения диагностики разбирают силовой агрегат. Но хватило бы и снижения уровня «расходника» или чистки сапуна.

Если давление сжатия отдельных цилиндров должно быть точно измерено, условия должны быть такими же, как при движении. Если двигатель холодный, давление сжатия меньше, так как нагрев всасываемого воздуха во время сжатия по-прежнему относительно невелик. Измеренное значение не соответствует коэффициентам движения. Однако в двигателе с плохим стартовым поведением, когда зажигание, начальная скорость, зазор клапана и система впрыска уже проверены, измерение давления сжатия даже при холодном двигателе может быть полезным.

Когда свечи зажигания или форсунки отвинчиваются, двигатель достигает более высоких скоростей при вращении стартером, что более точно соответствует нормальным условиям работы, чем более низкие скорости запуска. Дроссель должен быть полностью открыт, чтобы двигатель мог всасывать достаточное количество воздуха. Если дроссель не полностью открыт или закрыт, тестовый барабан не может сосать достаточно и, следовательно, также имеет относительно низкое сжатие. Значения для испытания давления сжатого воздуха сообщаются изготовителями транспортных средств, различая указанные и минимальные значения.
