На модели автомобилей Лада Веста и XRAY АвтоВАЗ устанавливает новый силовой агрегат с индексом ВАЗ-21129. Это 16-клапанный мотор объемом 1,6 литра и мощностью 106 лошадиных сил адаптирован для работы с французской механической коробкой передач и автоматической трансмиссией (АМТ от ВАЗ). Этот обзор посвящен новому двигателю 21129.

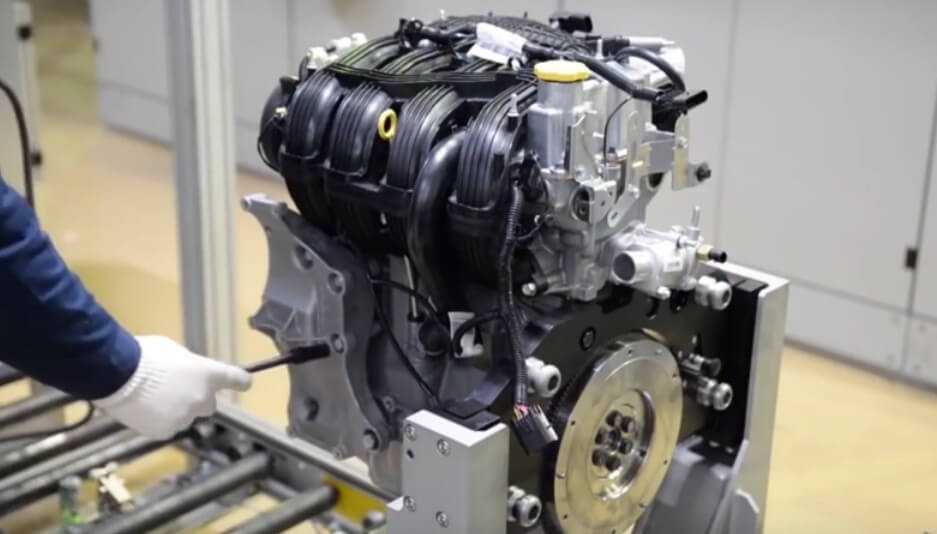

Штатный 1.6-литровый двигатель ВАЗ 21129, который устанавливается на автомобили Lada Vesta, Lada XRAY и Lada Largus имеет мощность 106 л.с. При помощи комплекса доработок мощность этого мотора можно увеличить. Рассмотрим один из примеров тюнинга этого двигателя, где без использования турбины удалось поднять мощность до 138 л.с.

Доработки мотора:

1. Расточка каналов ГБЦ (портинг). Каналы были расточены в соответствии с размером раннеров на новом ресивере (37мм) и пауке Pro-Car 4-21 чтобы не было ступеней.
2. Установлен ресивер от двигателя ВАЗ 21179 (1.8л, 122л.с.), артикул 21177100860000. Для этого пришлось доработать сам ресивер и кронштейн кондиционера.
3. Установлены валы УСА 9.12 фаза 277. Ставятся они на родные неразрезные шестерни. Никаких доработок, распила полстели распредвалов не требуется. Холостой ход стабильный.
4. Произведена калибровка ЭБУ по результатам откатки и снятия логов. Программно отключен клапан заслонок коллектора, поднято значение отсечки.

Все три силовых установки лады веста рядные. Четырехцилиндровые с 4-мя клапанами на цилиндр.

Надеемся, этот обзорный материал о типах двигателей Лада Веста полезен для прочтения

Мы уверены теперь вам легче будет выбрать комплектацию под ваши запросы, обращая внимание сначало на двигатель и его характеристики

Характеристики ниссановского двигателя

Мощность	114 л.с.
Объем (л)	1.6
Привод и тип ГРМ	Вместо ремня ГРМ стоит цепь
Крутящий момент (Нм)	153/4400
Тип топлива	АИ 92, АИ 95
Питание	Распределенный впрыск
Расход топлива город (л)	8,2
Расход топлива смешанный (л)	6,3
Расход топлива трасса (л)	5,4
токсичность	Euro 5
Ресурс	250 000 километров

Благодаря цепи, которая стоит вместо ремня ГРМ, собственник Lada Vesta сэкономит деньги на замене расходников. Цепь гораздо прочнее и надежнее и ее не нужно менять. Конструкторы Nissan предусмотрели возможность работы этого движка на метане. Поэтому владельцы Lada Vesta с ниссановским мотором под капотом будут иметь возможность выбирать вид топлива.

Модель двигателя	ВАЗ 21129	HR16DE/H4M	ВАЗ 21179
Условное обозначение	1,6 л, 16-кл	1,8 л, 16-кл
Тип	Бензиновый, 4-цилиндровый, рядный
Рабочий объем, л (см3)	1,6 (1596)	1,6 (1596)	1,8 (1774)
Диаметр цилиндра, мм	82	78	82
Ход поршня, мм	75,6	83,6	84
Степень сжатия	10,5	10,7	10,3
Количество распределительных валов	2
Количество клапанов на цилиндр	4
Тип привода ГРМ	Зубчатый ремень	Цепной	Зубчатый ремень
При обрыве ремня ГРМ	Гнет клапана (до 15.08.18)	–	Гнет клапана
Номинальная мощность нетто, кВт/л.с. (при частоте вращения коленчатого вала, мин-1)	75/106 (5500)	81/110 (5800)	90/122 (6000)
Максимальный крутящий момент нетто, Нм (при частоте вращения коленчатого вала, мин-1)	148/4200	150/4000	170/3750
Минимальная частота вращения коленчатого вала на холостом ходу, мин-1	840	675-725	840
Масса, кг	92,5	н.д.	109,7
Система зажигания	Электронная, бесконтактная, с микропроцессорным управлением
Порядок работы цилиндров	1-3-4-2
Система питания	Распределенный впрыск топлива
Топливо	Неэтилированный бензин с октановым числом 95*
Наличие нейтрализатора	Есть
Нормы токсичности	Евро 5
Расход масла в зависимости от израсходованного топлива, %	0,3		0,3
Объем масла в системе смазки двигателя с литым (легкосплавным) поддоном картера (МКПП), л	4,1	4,7	4,1
Класс качества моторного масла по API*	SL, SM или SN
Класс вязкости моторного масла по SAE*	см. моторное масло	см. моторное масло	см. моторное масло
Ресурс, км	200 000

Модель двигателя	ВАЗ 21129	Renault-Nissan HR16DE/H4M	ВАЗ 21179
Условное обозначение	1,6 л, 16-кл	1,8 л, 16-кл
Тип	Бензиновый, 4-цилиндровый, рядный
Рабочий объем, л (см3)	1,6 (1596)	1,6 (1596)	1,8 (1774)
Номинальная мощность нетто, кВт/л.с. (при частоте вращения коленчатого вала, мин-1)	75/106 (5500)	81/110 (5800)	90/122 (6000)
Максимальный крутящий момент нетто, Нм (при частоте вращения коленчатого вала, мин-1)	148/4200	150/4000	170/3750
Минимальная частота вращения коленчатого вала на холостом ходу, мин-1	840	675-725	840
Степень сжатия	10,5	10,7	10,3
Количество клапанов на цилиндр	4
Тип привода ГРМ	Зубчатый ремень	Цепной	Зубчатый ремень
Расход топлива, л/100км	6,9	7,1	7,4
Масса, кг	92,5	н.д.	109,7

Самое дорогое ТО-45 000

Масло в двигатель на сей раз залили отечественное — рекомендованную АВТОВАЗом Роснефть вязкости 5w40. Во-первых, альтернатив дилер не предложил. А во-вторых, залитый на предыдущем ТО Elf Evolution SXR 5w30 после 13 000 км пробега (весьма щадящего — без пробок и с частой равномерной ездой по трассе) вдруг начал угорать со страшной силой. Пришлось даже докупить литр на долив, иначе к моменту поездки на сервис уровень был бы сильно ниже минимума. Грешить на двигатель не буду, он пока не дает причин усомниться в своем здоровье. Полагаю, что высокий расход оказался особенностью конкретного сорта масла, выработавшего свой ресурс. На щуп теперь буду поглядывать чаще. Если расход сохранится и на Роснефти, это будет уже поводом для серьезных раздумий.

Коробка передач: бренд Renault, производство Россия

На Lada Vesta устанавливается французская 5-ступенчатая «механика» JH3-510. Картер трансмиссии отливается на собственной вазовской металлургии. Собственно, и вся сборка осуществляется в Тольятти.

Выбор в пользу зарубежной коробки был сделан по причине того, что в родной вазовской инженеры так и не смогли победить посторонние шумы, в частности гул шестерен. Известно, что французская коробка передач обходится АвтоВАЗу на 20 % дороже отечественной.

Напомним, что на базе отечественной коробки передач создан «робот» АМТ, в котором до сих пор актуальна проблема шумов (в частности, приглушенного воя на второй передаче). К эксплуатационным характеристикам механической трансмиссии у нас претензий нет.

Отличия для 8-клапанного двигателя

Во-первых, учтите, что для двигателя с 8 клапанами (ВАЗ-11189) используется ключ не на 16, а на 21 мм. Во-вторых, вместо отключения колодки на каждой катушке потребуется отсоединить кабель питания хвостовика на каждой свече. Есть и конструктивные отличия – на 8-клапанном двигателе свечи расположены непосредственно наверху блока цилиндров. Однако в результате ничего сложного здесь тоже нет, вкратце процедура выглядит так (описано для каждой свечи):

• отсоединяете провод хвостовика;
• с помощью головки на 21 откручиваете свечу;
• заменяете старую свечу на новую закрутив ее (но не чрезмерно);
• подключаете кабель хвостовика обратно.

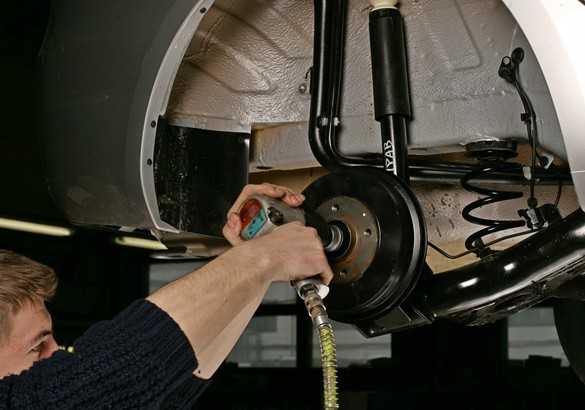

Тормоза: бренд TRW, производство Чехия, Польша, Италия, Франция, Турция

Для того чтобы Lada Vesta как следует останавливалась, пришлось потрудиться производителям чуть не из половины Европы. В общей сложности мы насчитали пять стран-производителей тормозной системы, включая французские подшипники SNR, запрессованные в задние тормозные барабаны (объединенные со ступицей) немецкого бренда ATE, но итальянского производства. Когда потребуется замена подшипника, извлечь его отдельно будет крайне затруднительно – скорее всего, придётся менять всё в сборе. Хотя имя премиального по меркам мира автокомпонентов бренда SNR внушает надежду на долговечность.

Итак, главный тормозной цилиндр и вакуумный усилитель прибыли из Польши, передние суппорты и колодки — из Чехии. Часть тормозных шлангов оказалась турецкого производства фирмы Teklas. Из особенностей — бачок тормозной системы один на двоих с приводом сцепления.

Единственный вопрос к тормозам возник при рассмотрении передних колодок, на которых остался рабочий след цилиндра — четверть прижимной поверхности выходит за пределы колодки. Влияет ли это как-то на эффективность торможения, сказать затруднительно. При езде претензий к тормозной системе у нас не возникло.

С элементами подвески при ремонте тоже придётся повозиться. По «иномарочным» лекалам шаровая (производства магнитогорского завода БелМаг) идёт в сборе с рычагом. Причем замена компонента потребует массу дополнительных действий по освобождению пространства вокруг. Кстати, по словам сервисменов, люфт шаровых опор и стук стоек стабилизатора – наиболее частое обращение первых владельцев Весты.

Амортизаторы — одни из немногих компонентов Vesta, на которых мы не увидели «аглицкой мовы». Произведены стойки на Скопинском автоагрегатном заводе в Рязанской области. Кстати, по балансу характеристик подвески мы признаём Vesta одной из лучших в классе.

Информация о другом ДВС – ВАЗ-21179

Этот силовой агрегат первый в своем роде для Лада Веста. Раньше движок с объем 1,8 АвтоВАЗ не использовал. Есть большая вероятность, что именно этот силовой агрегат поместят внутрь долгожданного универсала Кросс, а также в спортивную версию Лада Веста, если только она выйдет в серийное производство.

Этот двигатель Lada Vesta оснащается автоматической коробкой передач с пятью ступенями. Его сборка осуществляется селективным методом, а сам он имеет в динамике специфические стадии распределения газов. Факт современности и полного удобства в управлении определяет то, что версия Люкс рационально оснащается 21179. Этот агрегат самый мощный в линейке, о чем говорят технические характеристики двигателя:

1. Мощность и объем составляют 122л.с. и 1,8 литра.
2. По уровню токсичности относится к Евро-5, рекомендован 95-й бензин.
3. Крутящий момент в максимальном значении – 170 Нм.
4. Способен работать 300 тысяч км без сбоев и поломок.

Новый двигатель для ВАЗ-21179

Характеристики двигателя 21129

Двигатель лада Х рей и других моделей неприхотлив к условиям эксплуатации и качеству топлива. Мотор имеет следующие технические характеристики:

• Марка силового агрегата —  21129;
• Тип силовой установки —  инжекторная;
• Количество рабочих тактов —  4;
• Количество рабочих цилиндров —  4;
• Количество клапанов газораспределительного механизма на каждый цилиндр – 2 выпускных и 2 впускных;
• Блок цилиндров —  чугунный;
• Ход поршня от верхней до нижней мертвой точки – 75.6 миллиметров;
• Диаметр рабочего цилиндра —  8.2 см;
• Объем силовой установки —  1596 см3;
• Сжатие – 10.5;
• Максимальная мощность силового агрегата —  106 лошадиных сил;
• Длина шатуна —  133 мм;
• Используемое топливо —  бензин;
• Соответствие экологическим стандартам —  Евро 5;
• Порядок работы цилиндров – 1,3,4,2;
• Снаряжённая масса силовой установки —  109 кг;
• Объём масла в картере силового агрегата – 3.2 литра;
• Ресурс двигателя 21129 —  200 000 км;
• Средний расход бензина – 6.6 литра на 100 км.

Надежность, слабые места, ремонтопригодность

Надежность

По мнению большинства автовладельцев двигатель ВАЗ-21127 является надежным и, что особо радует, экономичным в эксплуатации. Надежность мотора подтверждается многими факторами.

Во-первых, ресурс. Производитель заявил 200 тыс. км. Но практика показывает, что в реальности он легко достигает 300-350 тыс. км и это не является пределом.

Единственное, что нужно знать – такой пробег возможен только при надлежащем уходе за мотором. В это понятие входят своевременное проведение технического обслуживания, использовании качественных ГСМ, сокращение сроков проведения очередных ТО, аккуратная эксплуатация ДВС.

Во-вторых, высокий запас прочности. Несмотря на то, что при сборке ВАЗ-21127 уже получил заводской тюнинг, возможность повышения мощности осталась. Но в этом вопросе нужно быть предельно осторожным – дополнительный тюнинг двигателя существенно снижает его ресурс.

В-третьих, надежность двигателя обеспечивается наличием в нем импортных деталей и узлов (топливная рампа, ремень привода ГРМ, натяжитель, обводной ролик, шатунно-поршневая группа и др.).

Поршень и шатун от Federal Mogul

В-четвертых, надежность ДВС повышена путем усовершенствования некоторых узлов и деталей в сравнении с предшественником. Так, изменен выпускной тракт, система зажигания, применение в водяном насосе металлической крыльчатки, замена ДМРВ и еще ряд новшеств.

Таким образом достаточная надежность ВАЗ-21127 не миф, а реальность.

Слабые места

Несмотря на проведенные усовершенствования базовой модели ВАЗ-21127 не лишен слабых мест. Среди них есть и такие, которые проявляются по вине автовладельцев.

Троение ДВС. Чаще всего такая неполадка возникает из-за засорившихся топливных форсунок или неисправных свечей зажигания. В первом случае достаточно промыть топливную систему, во втором придется менять свечи.

В троении двигателя основная доля вины возлагается на автовладельца, поскольку не своевременное обслуживание и заправка не качественным бензином как раз и вызывают эту неисправность. Своевременная замена свечей (через 15-20 тыс. км пробега авто) так же исключает эту неполадку в ДВС.

Следующее слабое место – возможность перегрева двигателя. Автором этого явления является неисправный термостат. Его своевременная замена исключает перегрев мотора. При этом все элементы системы охлаждения должны быть чистыми и находиться в рабочем состоянии, уровень ОЖ в норме, подтекания в системе отсутствуют.

Сбои в работе электрики. Здесь в первую очередь сомнения в работоспособности вызывают ЭБУ, катушки зажигания и датчики. Выявить истинную причину возникновения сбоев можно только при диагностике двигателя на профильном СТО.

ГРМ. Особенно серьезные опасения вызывают двигатели, изготовленные до июля 2021 года. Их проблема заключалась в загибе клапанов при обрыве ремня привода ГРМ. Производитель заявил его ресурс 180-200 тыс. км, но обольщаться этим не стоит.

Дело в том, что ремень ресурс выходить может, а обводной ролик нет. Примерно на 80 тыс. км пробега автомобиля его заклинивает. В результате рвется ремень привода.

За состоянием ремня привода ГРМ нужно следить

Двигатели, выпущенные после указанной даты лишены проблемы загиба клапанов. Этому способствуют поршни специальной конструкции.

Часто автовладельцы отмечают посторонние стуки в моторе. Как правило, этот шум создают гидрокомпенсаторы. Но может вызвать стуки и предельно изношенная ШПГ, реже – прогоревшие клапаны. В любом случае при появлении стуков двигателю необходима профессиональная диагностика.

Вовремя обнаруженные и устраненные неисправности отодвигают ремонт на длительное время.

Какой двигатель ставят на Лада Веста

Основные двигатели на Лада Веста, которые ставятся производителем, уже указаны во введении. Выигрышным стало решение компании отказаться от установки в базовую комплектацию двигателя ВАЗ-11189. Он серьёзно троит на холостом ходу даже на Гранте и Приоре по сути это модификация известной многим модели ВАЗ-11186. С той лишь разницей, в нём стоят другие клапаны впуска и выпуска. Решение обусловлено утяжелением кузова нового автомобиля и повышенными требованиями к ходовым характеристикам устанавливаемого двигателя. На автомобили ставят три типа установок с разными характеристиками. Два объёмом по 1.6 л. и один 1.8 л. На 21179 Автовазу пришлось увеличить мощность двигателя на 14 лошадей, без увеличений аппетита.

При написании обзора они прошли не одну тысячу километров и мы готовы рассказать о результатах. Недавно волну обсуждений вызвал факт, что один из моторов не разработан компанией ВАЗ, будет поставляться японскими производителями. Причём вместо привычного ремня ГРМ на нем стоит цепь и у него больше мощность. Это позволяет серьёзно увеличить выходную мощность мотора. Лучше ли цепь чем хороший ремень двигателя?

Установка модуля впуска

Для автомобилей с двигателем 21129

Осторожно наклонить двигатель в направлении от радиатора системы охлаждения и установить модуль 3, рисунок 18, впуска на головку 5 цилиндров. Завернуть и затянуть два болта 1 и три гайки 2 с шайбами 4 крепления модуля впуска

Момент затяжки болтов и гаек 2,1 — 2,5 Нм (21 — 25 кгс.м) (применяется: — головка сменная, вороток, удлинитель, ключ моментный)

Завернуть и затянуть два болта 1 и три гайки 2 с шайбами 4 крепления модуля впуска. Момент затяжки болтов и гаек 2,1 — 2,5 Нм (21 — 25 кгс.м) (применяется: — головка сменная, вороток, удлинитель, ключ моментный).

Установить кронштейн 3, рисунок 17, и болты 1 и 2 крепления штанги 5 к силовому агрегату 4. Момент затяжки болтов 90 — 120 Нм (9…120 кгс.м) (применяется: головка сменная 18, вороток, ключ моментный).

Установить на фланец приемной трубы 5, рисунок 16, с нейтрализатором в сборе новую прокладку 4, присоединить дополнительный глушитель 2, установить контрящие шайбы 1.

Завернуть и затянуть три гайки 3 шпилек крепления дополнительного глушителя к приемной трубе и законтрить. Момент затяжки гаек 21 — 25 Нм (2,1 — 2,5 кгс.м) (применяется: — головка сменная 10, ключ трещоточный, ключ моментный, притупленное зубило, молоток).

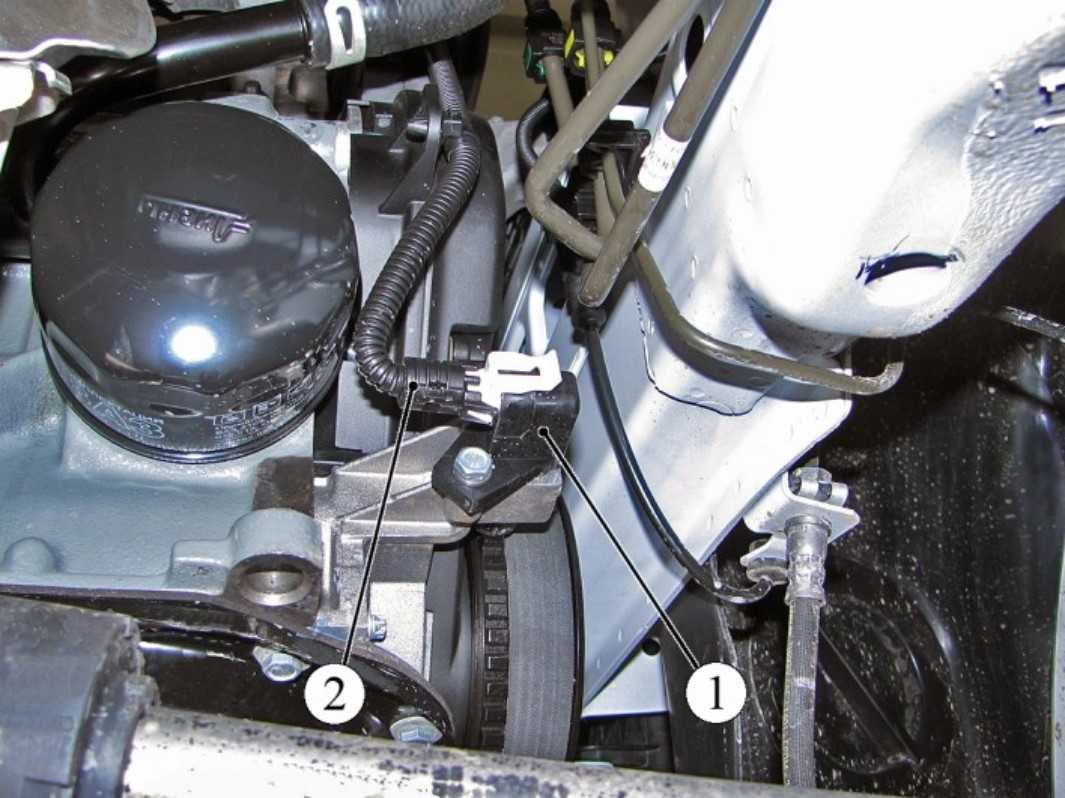

Присоединить колодку 1, рисунок 15, жгута проводов к датчику 2 фаз и хомут крепления жгута проводов к модулю впуска.

Установить кронштейн 3, рисунок 14, навесных агрегатов и закрепить болтами. Момент затяжки болтов: 1 (М8) – 15 — 24 Нм (1,5 — 2,4 кгс.м); 2 (М10) – 33 — 52 Нм (3,3 — 5,2 кгс.м) (применяется: — головка сменная 13, 17, удлинитель, вороток, ключ моментный).

Установить клемму 2, рисунок 13, провода «массы» на кронштейн 3 навесных агрегатов и зафиксировать болтом 1. Момент затяжки болта 18 — 22 Нм (1,8 — 2,2 кгс.м) (применяется: — головка сменная 13, ключ трещоточный, ключ моментный).

Установить генератор 2, рисунок 12.

Для автомобилей с двигателем 21129 и системой кондиционирования

Установить компрессор 2, рисунок 10, системы кондиционирования.

Для автомобилей с двигателем 21129

Установить ремень 7, рисунок 9, привода навесных агрегатов.

Установить шланг 4 вентиляции картера нижний на патрубок блока цилиндров и закрепить хомутом 5 (применяем плоскогубцы).

Зафиксировать новым хомутом 2 жгут 3 проводов к шлангу 4 вентиляции картера нижнему.

Установить трубку 6 направляющую указателя уровня масла и закрепить винтом 1 к модулю впуска. Момент затяжки винта 3 — 8 Нм (0,3 — 0,8 кгс.м) (насадка крестообразная, ключ моментный).

Установить брызговик 2, рисунок 8, двигателя и закрепить болтами 1 (головка сменная 10, вороток и удлинитель).

Установить две шайбы 2, рисунок 7, завернуть и затянуть две гайки 1 крепления модуля впуска 3 к головке цилиндров. Момент затяжки гаек 3 — 5 Нм (0,3 — 0,5 кгс.м) (применяется: — головка сменная 10, вороток, удлинитель, ключ моментный).

Присоединить хомут крепления жгута проводов форсунок к модулю впуска.

Установить дроссельный патрубок на модуль впуска и закрепить тремя гайками. Момент затяжки гаек крепления модуля впуска 5 — 8 Нм (0,5 — 0,8 кгс.м)

Присоединить колодки жгута 1, рисунок 6, проводов к катушкам 4 зажигания, присоединить хомуты 2 к модулю 3 впуска.

Присоединить колодки жгута проводов системы зажигания к разъемам датчиков и исполнительных механизмов в порядке обратном снятию.

Присоединить хомуты крепления жгута проводов к модулю впуска.

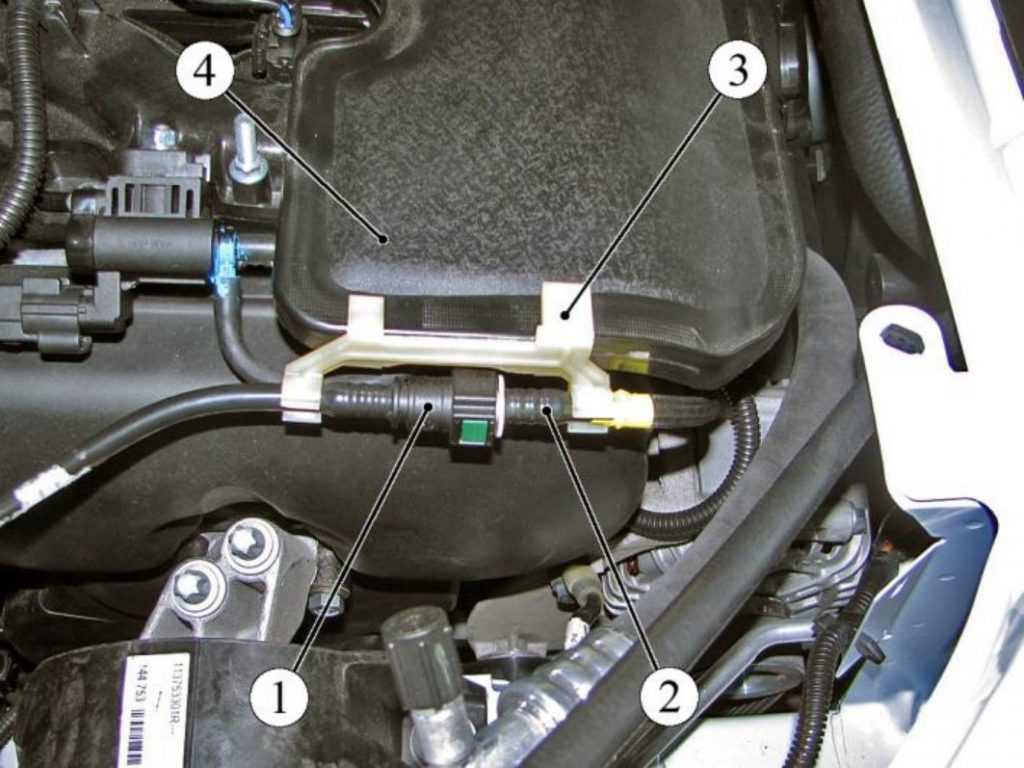

Присоединить трубки 1 и 2, рисунок 3, топливного трубопровода со скобой 3 крепления в сборе к модулю 4 впуска.

Для автомобилей с двигателем 11189

Установить модуль 2, рисунок 20, впуска на впускную трубу. Навернуть и затянуть гайки 1 крепления модуля впуска со стороны щитка передка. Момент затяжки гаек 7 — 15 Нм (0,7…1,5 кгс.м).

Установить кронштейн 2, рисунок 19, и закрепить гайками 1. Момент затяжки гаек 2 — 5 Нм (0,2…0,5 кгс.м).

Для автомобилей всех комплектаций

Присоединить движением вдоль оси штуцера наконечник 5, рисунок 2, трубки клапана адсорбера до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубки.

Установить трубку клапана адсорбера в элементы крепления на модуле 6 впуска.

Присоединить трубку 4, рисунок 2, вентиляции картера, шланг 2 вакуумного усилителя тормозов, шланг 4, рисунок 1, впускной трубы и верхний шланг 3 вентиляции картера в порядке обратном снятию (отвертка крестообразная, плоскогубцы).

Установить экран модуля впуска.

Присоединить клемму провода «массы» к аккумуляторной батарее.

Типичные проблемы двигателя

Набор характерных неполадок для 21129 остался неизменным еще со времен 21126 от «Лады Приоры», потомком которого он является. Может наблюдаться троение двигателя: причина часто кроется в засоренных форсунках, неисправных катушках зажигания или свечах. Иногда встречаются ситуации с прогаром клапана.

Другая распространенная проблема у большинства 16-клапанных агрегатов ВАЗ – плавающие обороты. Возможные причины проявления:

• поломка датчика массового расхода воздуха;
• загрязнение дроссельной заслонки;
• выход из строя датчика положения заслонки;
• поломка регулятора холостого хода.

Еще одна неисправность – двигатель может не выходить на рабочую температуру. Причина часто кроется в проблемах с термостатом, либо просто низкой температуре за бортом (тогда двигатель нуждается в утеплении).

Двигатель отказывается заводиться: следует проверять электрику – катушки, аккумулятор, свечи. Может выходить из строя бензонасос или регулятор давления бензина, либо засоряться топливный фильтр.

Стук и посторонние шумы из моторного отсека: износились гидрокомпенсаторы, могут также нуждаться в замене поршни, коренные и шатунные подшипники.

Вибрация двигателя: неисправен регулятор холостого хода или бронепровода, еще одна вероятная причина – загрязнение форсунок.

Факторы неисправностей катушки зажигания

При появлении первых признаков поломки неопытные владельцы в первоочередном порядке подозревают во «всех бедах» замок зажигания или высоковольтные провода. Обладатели Лада Калина со стажем рекомендуют взвешенно подходить к разрешению вопроса. Как проверить неисправность? При выходе катушки из строя приборная панель напомнит об этом посредством свечения индикатора.

Скачок напряжения или факт замыкания внутри узла способны спровоцировать повреждения свечей. В таком случае искра будет неспособна корректно генерироваться между электродами.

Поломка устройства может быть также вызвана следующими факторами:

• попаданием авто в ДТП, в результате чего можно наблюдать разрушение некоторых компонентов узла зажигания;
• автомобиль подвергся удару молнии;
• ранее выполненный ремонт оказался не совсем качественным;
• применение владельцем неоригинальных компонентов в обозначенной системе;
• игнорирование периодичностью технического обслуживания.

Невзирая на причины, владельцу Лада Калина следует детально диагностировать систему зажигания. Иногда проблема может генерироваться воздействием нескольких негативных факторов одновременно. Данная ситуация предостерегает малоопытного водителя склоняться к самостоятельному поиску и устранению поломок, ведь вероятен риск принудительного вывода из строя иных заведомо исправных компонентов.

Как работает система ЕСП

Безотказно работает ЕСП на «Весте» при заносах и резких маневрах, не допуская агрессивного неконтролируемого вождения. Компьютерные продольные и поперечные датчики ускорения мгновенно считывают положение машины, распознают потерю устойчивости на дороге, вхождение в опасную траекторию и совместно с АБС (антиблокировочной системой) автоматически сбрасывают скорость, притормаживают, выравнивая положение авто на дороге.

Если отключить ESP на «Весте», тогда не сработает система стабилизации транспортного средства за счет торможения заднего колеса с внутренней стороны и антипробуксовочная система.

2. Контроллер системы управления двигателем

Контроллер (КСУД) является центральным устройством системы управления двигателем. Он получает информацию от датчиков и управляет исполнительными механизмами, обеспечивая оптимальную работу двигателя при заданном уровне показателей автомобиля. На автомобилях LADA VESTA контроллер расположен в агрегатном отсеке автомобиля на левой опоре стойки передней подвески.

Расположение контроллера в подкапотном пространстве автомобилей семейства LADA VESTA:

1. контроллер

Контроллер управляет исполнительными механизмами, такими как топливные форсунки, дроссельный патрубок с электроприводом, катушка зажигания, нагреватель датчика кислорода, клапан продувки адсорбера и различными реле.

Контроллер управляет включением и выключением главного реле (реле зажигания), через которое напряжение питания от аккумуляторной батареи поступает на элементы системы. Контроллер включает главное реле при включении зажигания. При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (завершение вычислений, установка дроссельной заслонки в положение, предшествующее запуску двигателя).

КСУД выполняет функцию иммобилизации, обмениваясь кодами с ЦБКЭ (контроллером ВСМ). Если в результате обмена определяется, что коды не корректны, то блокировка запуска двигателя в КСУД не снимается.

Контроллер выполняет также функцию диагностики системы. Он определяет наличие неисправностей элементов системы, включает сигнализатор и сохраняет в своей памяти коды, обозначающие характер неисправности и помогающие механику осуществить ремонт.

На автомобиле LADA VESTA реализован интерфейс обмена данными между контроллером ЭСУД, колодкой диагностики и контроллерами (блоками управления) других систем автомобиля по шине CAN.

По шине CAN происходит обмен кодами иммобилайзера между контроллером ЭСУД и ЦБКЭ, обмен информацией о параметрах работы двигателя, трансмиссии, ABS, состоянии датчиков и т. д.

Шина CAN представляет собой двухпроводную линию:

• линия низкого уровня CAN L (контакты «X1.1/Н5», «Х1.2/D5» контроллера ЭСУД);
• линия высокого уровня CAN H (контакты «X1.1/Н4», «Х1.2/D4» контроллера ЭСУД).

Внимание: — Контроллер является сложным электронным прибором, ремонт которого должен производиться только на заводе-изготовителе. Во время эксплуатации и технического обслуживания автомобиля разборка контроллера запрещается

— Несанкционированная модификация программного обеспечения контроллера может привести к ухудшению эксплуатационных характеристик двигателя и даже к его поломке. — При этом гарантийные обязательства завода-изготовителя автомобиля на техническое обслуживание и ремонт двигателя и системы управления утрачиваются. — Контроллер подает на различные устройства напряжение питания 5 В или 12 В. В не-которых случаях оно подается через резисторы контроллера, имеющие столь высокое номинальное сопротивление, что при включении в цепь контрольной лампочки она не загорается. В большинстве случаев обычный вольтметр с низким внутренним сопротивлением не дает точных показаний. — Для контроля напряжения выходных сигналов контроллера необходим цифровой вольтметр с внутренним сопротивлением не менее 10 МОм.

Память контроллера

Контроллер имеет три типа памяти: программируемое постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ) и электрически репрограммируемое запоминающее устройство (ЭРПЗУ).

Память контроллера является энергонезависимой, т.е. ее содержимое сохраняется при отключении питания.

Постоянное запоминающее устройство (ПЗУ)

В ПЗУ хранится программа управления, которая содержит последовательность рабочих команд и калибровочную информацию. Калибровочная информация представляет собой данные управления впрыском, зажиганием, холостым ходом и т.п., которые в свою очередь зависят от массы автомобиля, типа и мощности двигателя, от передаточных отношений трансмиссии и других факторов.

Особенности конструкции

Изначально двигатель 21129 сохранил конструкцию базовой версии 21127:

• «высокий» серого цвета блок цилиндров, перешедший от 11183, поверхности гильз обработаны методом хонингования;
• ГБЦ от модификации 21124;
• газораспределительный механизм с фазированным впрыском с гидрокомпенсацией теплового зазора клапанов;
• облегченная поршневая группа фирмы Federal Mogul;
• клиноременный привод распредвалов ГРМ со скругленным зубом от компании Gates с 200000 км ресурсом пробега;
• коленчатый вал с кривошипным длинным радиусом от ДВС 11183;
• топливная рампа со среднепроизводительными форсунками производителя Бош или Сименс;
• индивидуальные катушки зажигания свечей без высоковольтного пучка проводов;
• увеличенный диаметр демпфера на маховике;
• встроенный в выпускной тракт каталитический нейтрализатор – катколлектор.

Инструкция по замене блока

Необходимость снять блок управления может возникать по разным причинам. К примеру, проблема может заключаться в выходе из строя управляющего устройства или при необходимости его перепрошивки. Нужно учитывать, что прошивка ЭБУ — это очень важная и ответственная процедура, с которой сможет справиться далеко не каждый автовладелец. Неверные действия в процессе выполнения этой задачи могут привести к тому, что блок и вовсе окажется неработоспособным, соответственно, такая затея может дорого стоить владельцу машины.

Итак, для демонтажа узла вам потребуется произвести частичное снятие центральной консоли.

Чтобы выполнить эту задачу своими силами, придерживайтесь следующих действий:

В первую очередь, необходимо выкрутить болты, которые фиксируют облицовку ручного тормоза.
С рычага управления коробкой передачи снимите чехол, а облицовочную панель необходимо демонтировать.
Рядом с педалями также необходимо открутить болты фиксации и произвести демонтаж пластиковой облицовки.
Подденьте заглушку на центральной консоли и произведите ее демонтаж. Сделав это, вы сможете увидеть разъем для подключения блока управления через USB-выход.
Болты фиксации блока с предохранителями также необходимо выкрутить, после чего разъем можно демонтировать с места установки. Боковые болты крепления консоли также нужно открутить.
Выполнив эти действия, можно отключить прикуриватель и немного приподнять центральную консоль. Непосредственно сам ЭБУ расположен на правой ее стороне. Для того, чтобы осуществить демонтаж управляющего устройства, нужно будет открутить его болты фиксации, после чего отсоединить колодку с проводами питания

Делайте это осторожно, чтобы не повредить разъемы, в противном случае при дальнейшем монтаже могут возникнуть проблемы.
После выполнения всех этих действий устройство можно снять. Выполняется его ремонт, перепрошивка или замена, в дальнейшем сборка производится в обратной последовательности. Как видите, в целом процедура снятия довольно простая.

Как видите, в целом процедура снятия довольно простая.
