Замена подшипника лада веста, как осуществляется и когда

Лада Веста подрамник и подвеска

Головкой на 16 отворачиваем болт 2, рисунок 6, крепления и отсоединяем вал 1 промежуточный рулевого управления от шестерни рейки рулевого механизма.

После отсоединения вала рулевого управления от рулевого механизма рулевое колесо не вращать, вращение рулевого колеса приведет к поломке устройства вращающегося.

Рис. 7

С помощью головки и торцового ключа на 18 откручиваем гайку 1, рисунок 7, болта 2 крепления штанги 3 подвески двигателя к подрамнику 5 и извлекаем болт.

Устанавливаем под подрамник 5 трансмиссионную стойку.

Головкой на 18 откручиваем два болта 3 и два болта 4 крепления подрамника 5 к кузову автомобиля и снимаем подрамник с рычагами передней подвески, рулевым механизмом и стабилизатором поперечной устойчивости в сборе. Эту операцию выполняем с помощником.

Рис. 8

Устанавливаем подрамник на верстак.

Рис. 9

Головкой на 10 откручиваем пять болтов 2, рисунок 9, крепления и снимаем кожух 1 защитный.

Рис. 10

Головкой на 21 отворачиваем два болта 2, рисунок 10, крепления и снимаем рулевой механизм с рулевыми тягами в сборе.

Головкой на 13 отворачиваем четыре болта 3 крепления и снимаем стабилизатор 5 поперечной устойчивости с подушками и стойками стабилизатора в сборе.

Головкой на 18 откручиваем болты и гайки крепления и снимаем с подрамника нижние рычаги передней подвески.

Установка

Установить нижние рычаги передней подвески в подрамник и завернуть, не затягивая, болты и гайки крепления рычагов передней подвески.

Установить стабилизатор 5, рисунок 10, поперечной устойчивости на подрамник 6 и завернуть болты 3 крепления. Момент затяжки болтов 18 — 24 Нм (1,8 — 2,4 кгс.м).

Установить рулевой механизм 1 с рулевыми тягами в сборе на подрамник и завернуть болты крепления. Момент затяжки болтов 153 — 207 Нм (15,3 — 20,7 кгс.м).

Установить на место кожух 1, рисунок 9, защитный чехла рейки рулевого механизма и завернуть болты 2 крепления. Момент затяжки болтов 7 — 9 Нм (0,7 — 0,9 кгс.м).

Установить подрамник с рычагами передней подвески, рулевым механизмом и стабилизатором поперечной устойчивости в сборе на трансмиссионную стойку. Завести стойку под автомобиль и поднять подрамник на стойке к месту крепления. Данную операцию выполнять двумя исполнителями.

Завести шестерню рейки рулевого механизма в соответствующие отверстие на щитке передка, совместить крепежные отверстия на подрамнике и кузове автомобиля и завернуть два болта 4, рисунок 7, и два болта 3 крепления подрамника. Данную операцию выполнять двумя исполнителями. Момент затяжки болтов 94 — 126 Нм (9,4 — 12,6 кгс.м).

Подсоединить штангу 3 подвески двигателя к подрамнику 5 вставить болт 2 и завернуть гайку 1 крепления. Момент затяжки гайки 90 — 120 Нм (9,0 — 12,0 кгс.м).

Подсоединить пальцы шаровых опор рычагов передней подвески к поворотным кулакам и завернуть гайки крепления. Момент затяжки гаек 53…71 Н.м (5,3…7,1 кгс.м).

Подсоединить наконечники рулевых тяг к рычагам поворотных кулаков и завернуть гайки крепления. Момент затяжки гаек 32 — 42 Нм (3,2 — 4,2 кгс.м).

Подсоединить стойки 3, рисунок 1, стабилизатора к стойкам 1 передней подвески и завернуть гайки 2 крепления, удерживая палец стойки от проворачивания. Момент затяжки гаек 53 — 71 Нм (5,3 — 7,1 кгс.м).

Установить дополнительные лонжероны 2, рисунок 3, подрамника на место и завернуть, не затягивая, два болта 1 крепления лонжеронов к рамке радиатора.

Установить четыре болта 5 крепления лонжеронов к подрамнику и завернуть гайки крепления. Момент затяжки гаек 7 — 9 Нм (0,7 — 0,9 кгс.м).

Затянуть окончательно болты 1 крепления лонжеронов к рамке радиатора. Момент затяжки болтов 38 — 50 Нм (3,8 — 5,0 кгс.м).

Завернуть винты 3 крепления кожухов 7 арок передних колес к лонжеронам 2 подрамника.

Установить передние колеса на автомобиль.

Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля, подсоединить вал 1, рисунок 6, промежуточный рулевого управления к шестерне рейки рулевого механизма и завернуть болт 2 крепления. Момент затяжки болта 53 — 71 Нм (5,3 — 7,1 кгс.м).

Прожать переднюю подвеску два – три раза усилием рук.

Затянуть окончательно, соблюдая очередность, болт 2, рисунок 5, крепления переднего шарнира рычага передней подвески и гайку 5 болта 6 крепления заднего шарнира. Момент затяжки болта и гайки 94 — 126 Нм (9,4 — 12,6 кгс.м).

Установить на место брызговик двигателя и завернуть тринадцать болтов 2, рисунок 2, крепления.

Проверить и при необходимости отрегулировать углы установки передних колес.

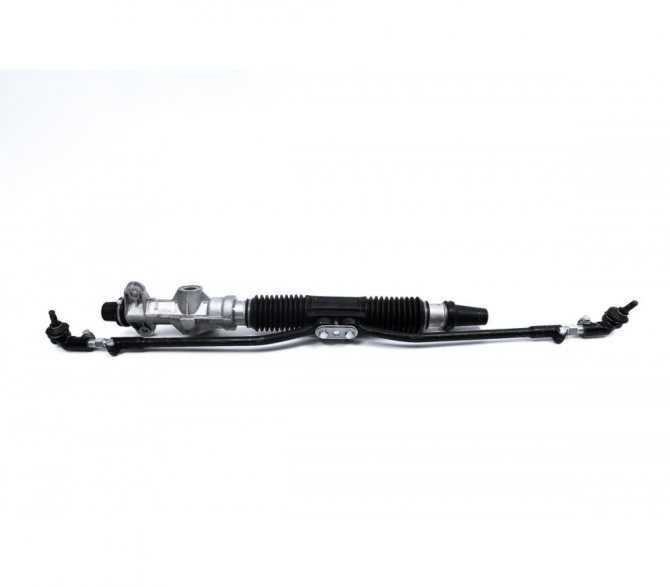

Рулевая тяга

Под рулевой тягой подразумевают связывающее звено между рулем и рулевым управлением. Какую функцию выполняет данная деталь?

Именно тяга обеспечивает передачу напряжения поворота от руля на поворотные кулаки колеса автомобиля.

Рулевые наконечники или просто шарниры на рулевых тягах существуют для того, чтобы все детали рулевого привода были способны двигаться свободно.

Рулевая тяга выходит из строя не так часто – чаще к ней приводят неисправные шарниры (наконечники). Также их поломка наступает в том случае, если нарушается целостность защитного чехла и туда попадает грязь или влага.

Чтобы подобных поломок не возникало водитель должен постоянно проходить профилактический осмотр и тогда не будет нужны выполнять ремонт, который ударит по вашему кошельку.

Вопрос безопасности – это не только ремни, подушки и электронные системы. Ведь лучше предотвратить аварию, чем стараться минимизировать ее последствия. Именно поэтому все системы машины должны работать корректно, а качество сборки обязано быть на высоте, чтобы в пути не происходило непредвиденных поломок.

Установка

Для того чтобы обтянуть руль Икс Рея или Весты кожаной оплеткой, не требуется особых знаний или опыта. Главное — старание и терпение, так как, несмотря на то, что оплетка предварительно прошита и ею необходимо только обшить баранку, придется выделить на это несколько часов.

Естественно, работать гораздо удобнее, когда руль демонтирован, хотя некоторые предпочитают натягивать оплетку на руль Весты прямо в машине. Впрочем, и специалисты, и владельцы рекомендуют все же демонтировать баранку.

Снятие

Снять руль Лада Веста или Икс Рей не слишком сложно, особенно с учетом того, что все делается по одному и тому же алгоритму. Для начала нужно снять клемму с аккумулятора. Кроме того, следует немного подождать (хотя бы пару минут), чтобы разрядился конденсатор активатора.

Список необходимых инструментов:

— 2 тонких прутка или отвертки;

— трещотка;

— бита Torx 50;

— удлинитель;

— 2-рычажный съемник.

Для начала требуется снять подушку безопасности, чтобы получить доступ к креплению самого рулевого колеса. Для этого нужно вооружиться парой тонких прутков или гвоздей, диаметром около 5 мм.

По бокам баранки находятся углубления, куда и нужно вставить оба прутка, а затем одновременно надавить на них. Это зажмет пружинные фиксаторы, а сама подушка немного приподнимется. Тут понадобится помощь, так как модуль подушки нужно будет снять и отсоединить штекера.

Когда модуль демонтирован, вы получите доступ к болту (отмечен цифрой 3), фиксирующему руль. Чтобы его открутить, понадобится трещотка, удлинитель и бита Torx 50. Колеса авто необходимо поставить прямо, после чего выкрутить болт в центре ступицы. Далее руль нужно потянуть на себя и снять, одновременно протолкнув разъемы проводов подушки и звукового сигнала в отверстие в центре. Кроме того, если ваш авто оборудован мультирулем, необходимо будет отключить соответствующую колодку.

Далее остается только вынуть из рулевого кармана предохранитель (транспортировочный), отмеченный цифрой 5, после чего вставить его во вращающийся механизм.

На этом процедура снятия руля Лада Веста завершена. Остается только предварительно снять с него пластиковую вставку. Сделать это непросто, так как она держится на 8-ми фиксаторах, которые вставляются в резиновое основание.

Наглядно процесс снятия показан в видео

Перетяжка

Самостоятельная перетяжка руля Лада Веста и Икс Рей в кожу вполне возможна. В инструкции по перетяжке все подробно расписано. Впрочем, многие отмечают, что лучше все же обратиться к профессионалу. Самое сложное в самостоятельной перетяжке руля Лада Икс Рей кожей заключается в стежках и формировании канавок «под заводские».

Впрочем, можно выбрать разные варианты стежков, какие вам больше нравятся. Главное — делать все размеренно и точно по инструкции. Тогда результат вас определенно порадует.

Наглядно процесс продемонстрирован в видео. В ней мастер на примере Тойоты показывает весь процесс перетяжки руля, включая демонтаж, изготовление лекал, подготовку оплетки и руля, а также установку

Так как оплетка руля для Лада Веста и Икс Рей уже готова, нужно особое внимание обратить на процесс перетяжки, который начинается на 14:45

Установка

Установка руля Весты осуществляется в обратной последовательности, однако есть несколько нюансов.

Выкрученный в процессе демонтажа болт крепления руля использовать нельзя. Нужно купить новый болт, а момент его затяжки обязан быть в пределах 38-50 Нм, что эквивалентно 3.8-5.0 кг/с.

В том случае, когда не имеется транспортировочного предохранителя, необходимо проинспектировать положение, в котором находится контактный диск блока (вращающегося) подрулевых переключателей. Если он стоит неровно, его нужно поставить в среднее положение

Источники

• https://avtozapchasti-vaz-saratov.ru/kak-snyat-rul-lada-vesta-ili-lada-xray.html
• https://vesta-lada.com/kak-legko-i-prosto-snyat-rul-s-lada-xray-i-lada-vesta/
• https://club-vesta.ru/oborudovanie/samostoyatelnaya-peretyazhka-rulya-lada-vesta-i-iks-rej-kozhej

Неисправности рулевой рейки Веста

Кроме стука, рулевая рейка Веста может страдать от преждевременного износа пыльников. И в этом отчасти виноваты инженеры АвтоВАЗа. Мы понимаем, что целостность и герметичность пыльников гарантирует длительную работу всего рулевого механизма. При попадании воды и пыли внутрь картера рейки образуется коррозия, а пыль приводит к усиленному износу элементов механизма

Именно поэтому важно следить за целостностью каждого из пыльников

Пыльники рулевой рейки Лада Веста

Страдает чаще всего пыльник с левой стороны. Рулевая тяга вместе с ним расположена таким образом, что часто касается подрамника и протирается. Даже небольшая трещина на поверхности кожуха приводит к попаданию воды внутрь. Пыльник контактирует с подрамником в двух случаях:

1. При вывешенном автомобиле на домкрате или подъемнике.
2. При полностью вывернутом влево руле.

На фото показаны как раз такие моменты, которые инженеры либо не учли, либо не смогли справиться с их ликвидацией.

Автомобиль вывешен на подъемнике
Руль повернут до упора влево

Естественно, в таких условиях жить пыльнику недолго. При этом завод не всегда принимает подобные претензии, в результате чего разрыв пыльника и повышенный износ рулевой рейки не признается гарантийным случаем. Если же разрыв пыльника был диагностирован по прошествии гарантийного срока, то вся ответственность, естественно, ложится на водителя. В этом случае светит в лучшем случае замена уплотнителей и чехлов с полным демонтажем всего механизма.

Схема замены пыльников и внутренних наконечников рулевых тяг Лада Веста

Замена подшипника полуоси

Полуось — неотъемлемая часть заднего моста ВАЗ 2107. Сама полуось практически не ломается, но подшипник, посредством которого она крепится к чулку моста, иногда выходит из строя. Его назначение — плавно и равномерно вращать полуось во время движения автомобиля. Признаки неисправности подшипника такие же, как и у ступичных элементов. При возникновении неполадок необходимо демонтировать полуось и заменить неисправную деталь.

Снятие подшипника

Перед началом работ нужно подготовить следующий перечень инструментов:

• комплект торцевых ключей с воротком;
• молоток;
• плоскую отвёртку;
• зубило;
• болгарку;
• новый подшипник полуоси со стопорным кольцом.

Для замены выполняют следующие шаги:

1. Вывешивают заднее колесо при помощи домкрата, после чего снимают его, не забывая установить упоры под передние колёса.
2. Демонтируют тормозной барабан.

Установка новой детали

После снятия подшипника можно тут же приступать к обратной сборке:

1. Очищают полуось от загрязнений и протирают ветошью.
2. Напрессовывают новый подшипник на полуось, после чего насаживают стопорное кольцо. Для монтажа последнего его желательно разогреть при помощи паяльной лампы, что обеспечит более лёгкую посадку и надёжное удержание после остывания.

Видео: замена подшипника полуоси на «классике»

Замена ступичного подшипника на ВАЗовской «семёрке» не является сложной процедурой. Для её проведения потребуется подготовить необходимый инструмент и материалы, а также ознакомиться с пошаговой инструкцией. При выборе качественного изделия и правильном проведении ремонтных работ подшипник будет работать длительное время без каких-либо проблем.

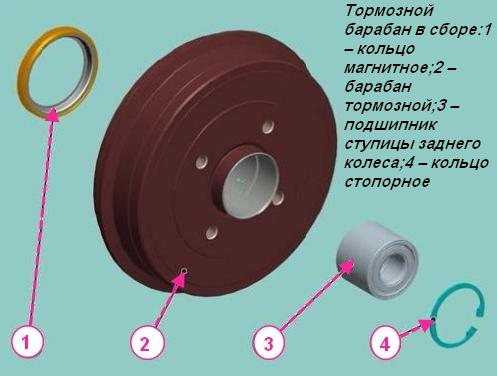

Как заменить задний подшипник на Весте

Стандартная замена заднего ступичного подшипника Лада Веста самостоятельно выполняется при только после измерения осевого зазора и проверки состояния детали. Если результаты дефектовки не удовлетворительные – подшипник нужно менять. Для операции будут нужны аналогичные инструменты. А сама процедура выглядит так.

1. Подготовительные работы происходят аналогично процедуре замены переднего колеса.
2. Диск снимается с машины и открывается тормозной барабан.
3. Ключом №17 снимается колпачок ступицы и тормозной барабан демонтируется.
4. При использовании магнитного съемника выжимается магнитное кольцо. Деталь помогает удерживать конструкцию на месте.
5. После разборки механизма, ТБ следует установить на ровную поверхность и установить наставку во внутреннюю часть подшипника для его выпресовки. Для наилучшего эффекта потребуется пресс, если подобный отсутствует – можно применить молоток.
6. Когда все детали сняты, устройство продувается сжатым воздухом. При отсутствии компрессора можно тщательно протереть поверхности ветошью, смоченной в бензине или подобном растворе. После этого на Лада Веста замена заднего подшипника ступицы считается законченной.
7. Монтаж системы выполняется в обратной последовательности.

Ремонт генератора

Далее описывается процедура ремонта скользящих вставок, устройства генерации электроэнергии. Замена подшипника генератора Лада Веста потребует наличия инструментов, указанных в начале статьи. Непосредственно процедура ремонта выглядит совершенно по другому.

1. Установить машину на ровной поверхности и надежно зафиксировать ее.
2. Отключить питание от аккумулятора.
3. Ослабить натяжной ролик ремня коленвала и дополнительного оборудования.
4. Крестовой отверткой открутить силовые жилы генераторного устройства и отвести их из зоны ремонта.
5. Генератор снимается при помощи ключа на 13 и отвертки. Для этого нужно найти и открутить две болта на кронштейне крепления устройства к блоку двигателя.
6. Далее можно аккуратно снять само устройство с машины для последующего ремонта.
7. После демонтажа, отверткой выкручиваются два винтика крышки и последняя снимается.
8. Под облицовкой расположен диодный мост и регулятор. Детали закреплены на специальной панели, которая стягивается с вала вместе с подшипником.

Следующий этап ремонта подразумевает раскручивание якоря. Далее нужно вынуть вал, он дополнительно удерживается на магнитах. Следовательно, пойдет он достаточно туго.
Как только внутренности извлечены – вскрывается крышка заднего подшипника и скользящий элемент выпресовывается по стандартной схеме.
Сборка также выполняется с точностью до наоборот.

Как не пропустить момент смены ступичного подшипника на Logan

Данные элементы передней подвески на всем протяжении эксплуатационного периода подвергаются предельным нагрузкам. И дело здесь не только в плохом дорожном покрытии; температурные перепады, химические реагенты и влага — также являются причиной сокращения срока службы детали.

Определенная часть автомобилистов, которая причисляет себя к бывалым, предпочитает производить смену узла качения через 60-80 тыс. км пробега

Такое решение они объясняют важной ролью шарикоподшипников в процессе управления автомобилем, ведь любая незначительная поломка конструкции может привести к аварии

Само собой, что выводы о замене неисправного подшипника передней ступицы на Рено Логан опытные автолюбители принимают после определенных диагностических операций:

• Приподнять по очереди передние колеса при помощи домкрата.
• Вращая колесо, определить наличие постороннего шума, если он присутствует, то это может свидетельствовать о поломке узла качения.
• Взять колесо в руки и пошатать его в горизонтальном, а затем и в вертикальном направлении. Наличие существенного люфта указывает на неисправность шарикоподшипника.

В движении важно обращать внимание на появление гула при поворотах, его наличие указывает на начальную стадию разрушения детали. В случае, когда шум в области ступичного узла качения присутствует даже при движении по прямому участку дороги, стоит не затягивать и срочно озаботиться его заменой

«Робот» в роли коробки передач на Ладе Веста

В качестве КПП на Ладе Веста в зависимости от комплектации была выбрана МКПП и роботизированная трансмиссия (АМТ). Подобная трансмиссия совмещает в себе принцип функционирования «автомата» и МКПП. Главным аспектом в вопросе выбора такого варианта является высокая надежность в работе и длительный ресурс эксплуатации, если сравнивать ее с привычной АКПП. Основой АМТ является традиционная МКПП ВАЗа, «робот» создавался совместно с немецкими специалистами компании ZF. Как показали испытания Лады Веста, с коробкой такого типа труднее передвигаться по наклонной дороге.

На производстве рассматривалась возможность установки противооткатного режима, но в будущем от него отказались по причине низкой эффективности. Уникальной разработкой в составе Лады Веста является присутствие специального датчика, который реагирует на перегрев агрегата. Такая функция отсутствует и у «автомата», и у «механики». По результатам испытаний известно, что такая трансмиссия идеально подходит под отечественные дороги. С ней можно без каких-либо проблем передвигаться как по городу, так и по трассе. Кроме этого, провелась замена некоторых составляющих узлов на более качественные. Если сравнивать «робот» с АКПП, то первый существенно ниже по стоимости, чем второй, но при этом по функциональности и техническим возможностям ничем не уступает.

Цена на Ладу Веста в 2020 году составляет от 514 до 650 тыс. руб., все зависит от вида кузова и ее комплектации. Перед приобретением можно детально ознакомиться с внутренней структурой салона и внешним видом Лады Веста на фото и видео.

14.09.2018 2,

Современный автомобиль должен отвечать определенным требованиям безопасности, удобства, управляемости, комфорта, проходимости. Все это постарались воплотить в своем детище Лада Веста разработчики АвтоВАЗа. Они создали принципиально новую конструкцию — передняя подвеска Лада Веста

не модернизирована от прежних версий, а совершенно новое изобретение.

В производстве своих последних моделей производитель впервые за долгие годы отказался от старых идей и воплотил в реальность новые разработки.

Замена заднего ступичного подшипника на Ладе Гранта своими руками. Фото

Подшипник задней ступицы у автомобилей марки Лада не обслуживаемый и не требует дополнительного ухода или смазки во время эксплуатации автомобиля, меняется исключительно по износу.

Износ ступичного подшипника можно диагностировать по звуку его работы, исправный подшипник во время качения колеса не издает дополнительных шумов или звуков и полностью бесшумный. Со временем смазка в подшипнике загрязняется продуктами износа шариков подшипника, в результате чего появляется шум при качении и при покачивании колеса на подъемнике или домкрате появляется люфт. Если у вас такие же симптомы, требуется в обязательном порядке заменить задний ступичный подшипник, поскольку эксплуатация автомобиля с дефектным подшипником опасна, он может заклинить и привести к ДТП.

Для замены заднего подшипника ступицы заранее понадобиться: головка на «30» с длинным воротком, ключ или головка на «7», баллонник, домкрат, съемник задней ступицы, оправка для снятия и установки подшипника, крепкая шлицевая отвертка или зубило, съемник стопорных колец.

Поднимаем автомобиль на подъемнике или на домкрате. Если для подъема автомобиля вы решили использовать домкрат, обязаиельно установите под автомобиль надежную опорную стойку, поскольку домкрат может не выдержать нагрузки и привести к падению автомобиля, что приведет к травмам и порче узлов самого автомобиля.

Используя баллонный ключ, снимите колесо. Ключом или головкой на «7» открутите направляющие барабана и снимите тормозной барабан. Если барабан прикипел и снять его руками не получается, вкрутите направляющие тормозного барабана в противоположные отверстия, чтобы отвести барабан от ступицы.

Используя головку на «30» и длинный вороток откручиваем гайку ступицы.

Применяя съемник задней ступицы, снимаем ступицу с посадочного места на оси вращения.

Применив съемник стопорных колец или плоскогубцы с узкими лапками, снимаем стопорное кольцо подшипника. Затем выпрессовываем старый подшипник.

Если плоскости, где находится подшипник ступицы, имеют ржавый налет, очистите его мелкой шкуркой и обработайте посадочное место литолом, чтобы установка нового подшипника была менее затруднительной.

При запрессовке нового подшипника можно немножко «схитрить», нужно охладить новый подшипник, например, в холодильнике или в морозильной камере, и его установка будет значительно проще.

Запрессовываем новый подшипник в ступицу до упора, пока не покажется бортик для установки стопорного кольца.

После, ставим стопорное кольцо.

Спасибо за подписку!

Возвращаем ступицу на место, допускается осадить его широкой стороной молотка, слегка постукивая по корпусу ступицы.

Обязательно используем новую ступичную гайку, которую требуется закрутить с моментом в 19-23 килограмма. Излишнее усилие при закручивании ступичной гайки может привести к разрушению и ускорению износа нового ступичного подшипника.

После затяжки ступичной гайки заминаем буртик, чтобы исключить самопроизвольное откручивание. Применить для этого можно крепкую шлицевую отвертку или зубило.

Возвращаем на место тормозной барабан и колесо.

Замена заднего ступичного подшипника на новый может вернуть былой комфорт от управления вашим автомобилем, вращения колеса будут снова более стабильны и бесшумны.

Как организовать замену подшипника передней ступицы на автомобиле Рено Логан и видео технологических процессов

Ремонтный процесс для авто, оборудованного АБС, аналогичен операциям с машиной без системы. Отличие состоит только в отсутствии установочного кольца для датчика, которое на авто с ABS размещено в гнезде поворотного кулака. Технология замены узлов качения для левого и правого колеса идентична. Ремонт удобнее всего выполнять на демонтированном кулаке.

Необходимый инструмент

• Домкрат и зубило.
• Тиски и молоток.
• Ключ Torx T40 и Torx T30«.
• Оправка на 49 мм.
• Щипцы для снятия стопорных колец.
• Набор ключей и головок «на16», «на 30», «на 13», «на 17» и «на 18».
• Смазка Литол-24 или Циатим.

Алгоритм проведения работ

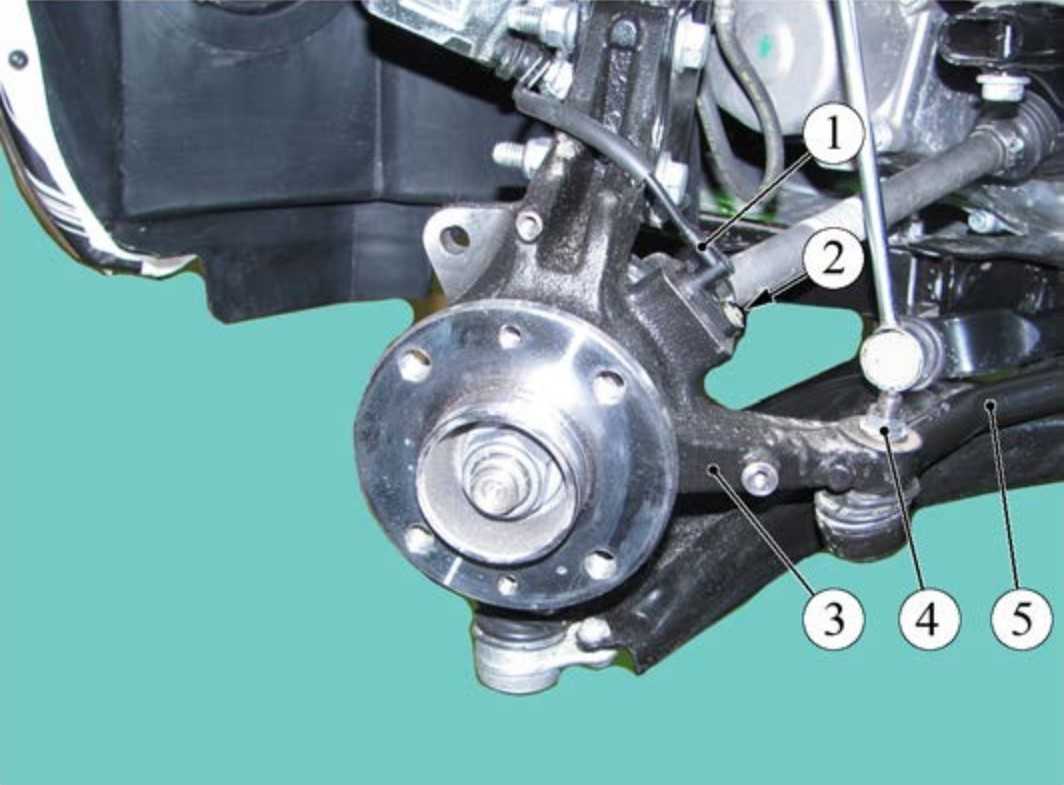

Перед тем, как приступить к замене неисправного подшипника передней ступицы Рено Логан, автомобиль нужно зафиксировать ручным тормозом и стопорными упорами. Дальнейшая процедура не настолько проста, как смена рулевых наконечников, но и не Боги горшки ожигают. Технология ремонта на машине с АБС заключается в выполнении следующих переходов:

• Отвернуть контргайку в центре колеса при помощи головки «на 30», а также ослабить болты крепления колесного диска.
• Вывесить переднюю часть авто домкратом (оба колеса должны находиться в воздухе, иначе стабилизатор поперечной устойчивости будет поджимать компоненты подвески вверх, мешая демонтажу).
• Вывернуть болты крепления колеса и снять его с машины.
• Демонтировать датчик скорости вращения колеса, нажав на фиксатор и отсоединив колодку.
• Используя ключи «на 13» и «на 18», снять направляющую тормозных колодок с суппортом и привязать его к пружине передней подвески.

• При помощи ключа Torx T40 в ступице открутить 2 винта, крепящие тормозной диск, и снять его (ручник следует отпустить).
• Ключом Torx T30 отвернуть три винта, крепящих щит к поворотному кулаку и демонтировать щит.
• Удерживая палец ключом Torx T30, открутить гайку фиксации шарнира наконечника к рычагу кулака ключом «на 16». Вывести палец шарового шарнира из рычага при помощи съемника или молотка.
• Головкой и рожковым ключом «на 16» открутить гайку болта, соединяющего поворотный кулак и шаровую опору. Вынуть болт, и вывести палец шаровой из поворотного кулака.
• Головкой «на 18» и рожковым ключом «на 16» отвернуть гайки болтов верхнего крепления передней стойки к кулаку и вывести его из кронштейна.
• Снять поворотный кулак со ступицей.

Следующий этап замены неисправного подшипника передней ступицы на Рено Логан происходит в гараже при условии наличия тисков:

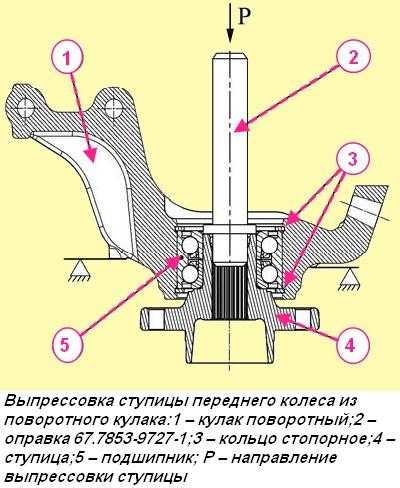

• Зафиксировать кулак в тисках и выпрессовать ступицу путем нанесения ударов молотком по ее торцу через оправку или головку соответствующего размера. Внутреннее кольцо узла качения при этом остается на ступице.
• Шлицевой отверткой поддеть защитную шайбу, закрывающую сальник шарикоподшипника, и снять ее.
• Вставить фланец ступицы в тиски и зажать деталь. Вставить зубило между торцами кольца и ступицей.
• Нанося удары молотком по зубилу, сдвинуть внутреннее кольцо шарикоподшипника по ступице.
• Вставить съемник в образовавшийся зазор и окончательно снять внутреннее кольцо.
• Снять стопорное кольцо узла качения при помощи щипцов.
• Чашечным съемником или при помощи оправки подходящего размера и молотка выпрессовать подшипник из кулака.

• Очистить и обработать надфилем посадочное место, после чего установить в поворотный кулак установочное кольцо датчика, лапками внутрь кулака. Кольцо нужно сориентировать таким образом, чтобы держатель датчика (поз. 1) стал в пазе кулака (поз. 2).
• Нанести внутрь отверстия смазку и установить опорную шайбу с винтом чашечного съемника.
• Вставить шарикоподшипник в отверстие кулака и установить на его торец чашку съемника.
• Запрессовать новую деталь качения, при этом шайба съемника должна опираться на кулак.

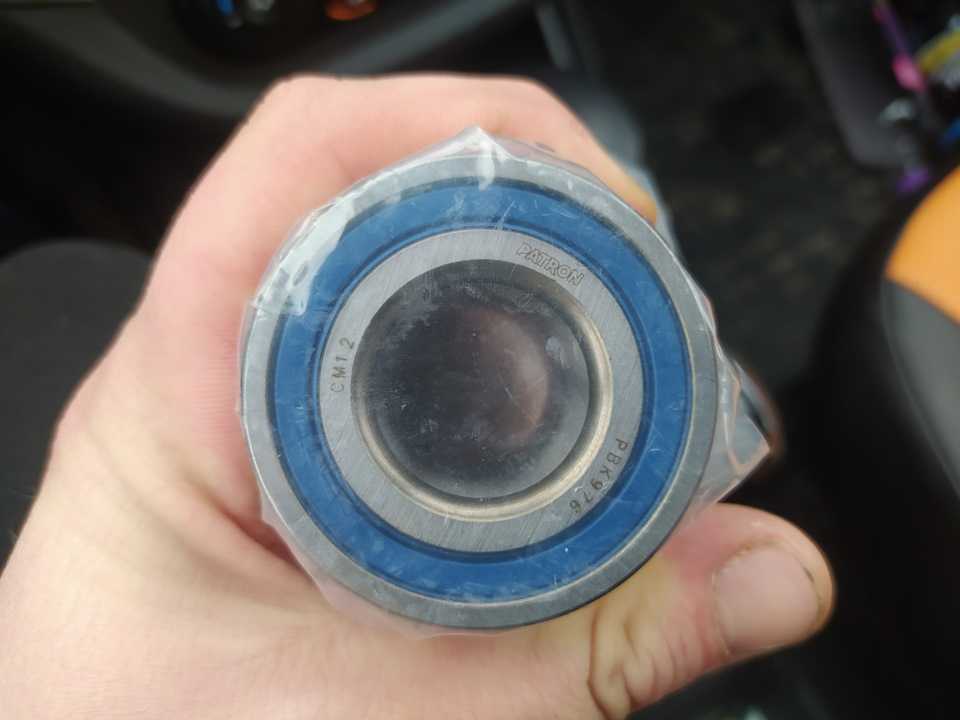

• Установить стопорное кольцо и запрессовать ступицу в шарикоподшипник, при этом чашка съемника опирается на торец его внутреннего кольца.
• Дальнейший процесс сборки и установки ступичного узла выполняется в обратной последовательности.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Причина неполадок	Устранение
Большой люфт рулевого колеса
Крепёжные гайки на тягах шаровых ослабли.	Возможно, утерян шплинт. Подтянуть крепление и при необходимости установить шплинт.
Зазор в тягах шаровых опор слишком большой.	Замена рулевых наконечников Лада Гранта.
Сайлентблоки шарниров изношены.	Заменить тяги.
Между рейкой и гайкой слишком большой зазор.	Изношенные элементы подлежат замене, после замены нужно отрегулировать механизм.
При поворотах руля доносится стук
Гайки рулевых тяг ослабли.	Подтянуть крепёжные гайки.
Между рейкой и гайкой большой зазор.	Заменить изношенные элементы, после замены механизм следует отрегулировать.
Крепёж рулевого управления ослаб.	Затянуть крепёжные гайки, удерживающие механизм.
Рулевое колесо вращается слишком туго

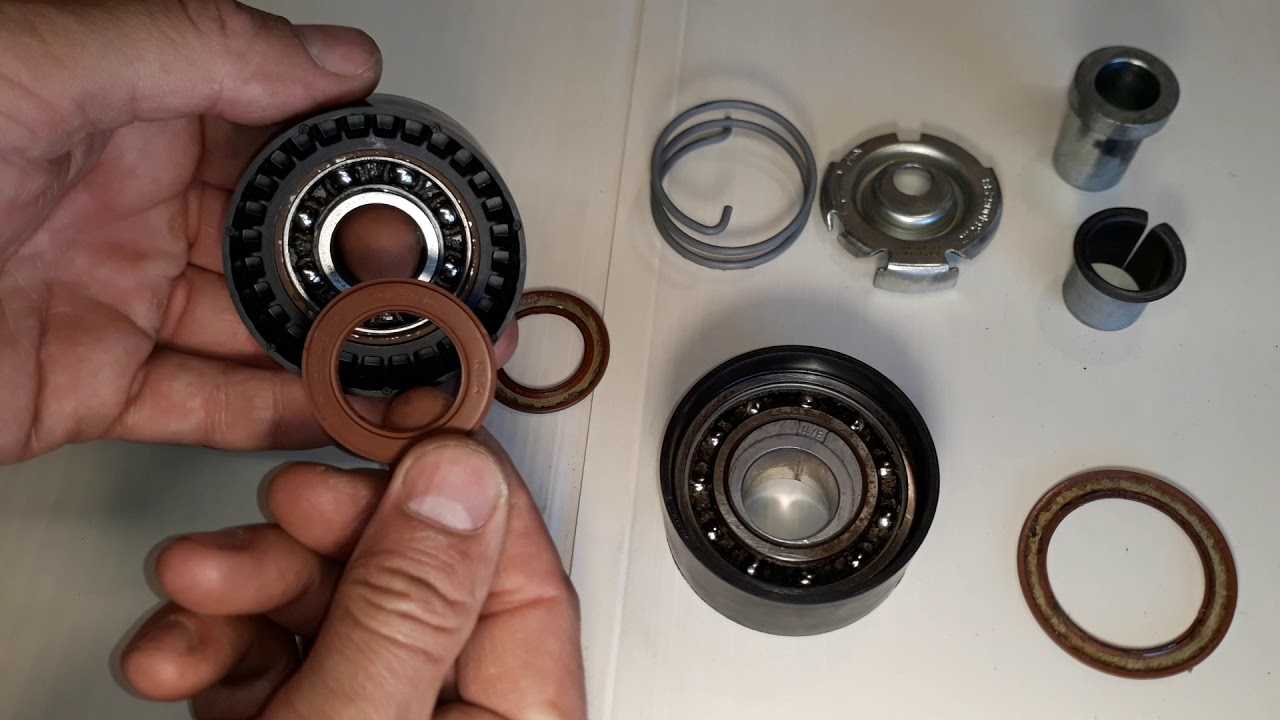

Неисправен опорный подшипник амортизационной стойки.	Опорный подшипник заменить.
Опорная втулка изношена, износ упора рейки.	Изношенные элементы надо менять.
Давление в колёсах слишком низкое.	Подкачать шины до оптимального давления.
Детали шаровых опор изношены или повреждены.	Заменить элементы.
Амортизационные стойки или их элементы отработали свой срок.	Ремонт амортизационной стойки или ее замена.
Подшипники вала износились.	Подшипники вала нужно заменить.
Электроусилитель управления неисправен.	Замена ЭУР вместе с валом.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Также к неисправностям рулевой рейки можно отнести следующие симптомы.

1. Руль туго вращается (дополняется небольшим свистом).
2. Тугое вращение прекращается при повышении скорости.
3. При прямом руле отсутствует усиление.
4. Рулевое колесо при повороте не поворачивает должным образом колёса спереди (машину начинает бросать влево/вправо на ходу).
5. Вибрация, биение, скрежет руль начинает дребезжать.
6. Руль не возвращается в начальное положение.
7. Рулевое колесо вращается самопроизвольно.

Причин неисправностей рулевой рейки много. Но эти встречаются чаще всего. Если возникает хотя бы один из них, Лада Гранта должна отправиться на ремонт в ближайшее время.

Замена рулевой рейки своими руками

Для начинающих автомобилистов это может показаться слишком сложной процедурой. Но на деле всё проще. Алгоритм действий таков.

1. Отсоединить АКБ, ослабить болты передних колёс, вывесить перёд на домкратах и снять колёса.
2. В салоне автомобиля нужно открутить болт, с помощью которого клемма рулевого механизма соединяется с промежуточным валом. При этом рулевое колесо должно находиться в прямолинейном положении (колёса строго прямо).
3. Отсоединить тяги от поворотных рычагов.
4. Через зазоры в арках колёс открутить гайки крепления рулевого механизма.
5. Демонтировать хомут и снять рулевой механизм в сборе.
6. Далее снимаются все пыльники и их крепления.

Теперь можно устанавливать новую рулевую рейку (если не использовался ремкомплект для ремонта). Собирается узел в обратной последовательности. Положение рейки следует отрегулировать так, чтобы метки на картере совпали с метками на защитном пыльнике. Последняя операция при замене узла – это регулировка развал схождения передних колёс.

В большинстве случаев причиной поломки рейки является игнорирование автомобилистами осмотра автомобиля на предмет наличия неисправностей. Тщательная диагностика всех узлов и агрегатов проводится минимум раз в год.
