Самостоятельная диагностика и замена топливного насоса ваз 2114/2115

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

отсутствие герметичности в самом устройстве насоса (течь);

повреждение поверхностей мембран;

израсходовался ресурс моторчика насоса;

проблемы в проводке или реле;

грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.

После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.

В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.

Автомобиль при езде на небольшой скорости начинает дёргаться.

Процесс замены масляного фильтра:

1. Открываем капот и выкручиваем пробку маслозаливной горловины.
2. Заранее подставив емкость для сбора отработки под сливное отверстие, выкручиваем его заглушку.
3. После слива старого масла следует очистить посадочное место пробки сливного отверстия, поменять при необходимости прокладку на заглушке, после – закрутить на место.
4. Для того чтобы подобраться к масляному фильтру, нужно снять защиту мотора.
5. Старый фильтр выкручивается при помощи специального ключа. Если же такой отсутствует, можно попробовать сорвать его при помощи газового.
6. Осматриваем посадочное отверстие и прокладку фильтра, в случае отсутствия повреждений, ее можно использовать повторно на новом элементе.
7. В новый фильтр следует залить немного чистого моторного масла, после чего им же смазать его прокладку.
8. Новый элемент следует накручивать и затягивать только руками, не прилагая чрезмерных усилий.
9. Далее следует залить необходимое количество нового моторного масла, проконтролировав его уровень при помощи щупа, и закрыть крышку маслозаливной горловины.
10. Запускаем силовой агрегат на несколько минут и глушим. Это необходимо для того, чтобы масло равномерно распределилось по всему силовому агрегату.
11. Контролируем масляный уровень и при необходимости его дополняем.

Как видно нет абсолютно ничего сложного в процессе замены расходников на автомобиле Ниссан Альмера, а своевременное проведение описанных процедур позволит увеличить ресурс эксплуатации систем, в конструкцию которых они включены.

Как проверить бензонасос?

Если при включении зажигания бензонасос не запускается, проверку начинают с поиска неполадок в электрике:

1. Проверка предохранителя. Для этого найти блок предохранителей, выяснить, какой из них отвечает за бензонасос (свериться со схемой) и осмотреть его на предмет подгораний. Еще лучше сразу заменить на заведомо рабочий с такими же характеристиками и посмотреть, заработает ли он;
2. Проверка реле управления бензонасосом. Оно может устанавливаться возле блока предохранителей, блока управления впрыском или в других местах. Для проверки реле насоса нужно снять и замерить омметром сопротивление обмотки. Если показатель стремится к бесконечности, значит, есть обрыв;
3. Проверить подачу тока. Для этого нужно достать сам бензонасос, не отключая его от электросети. Включить зажигание и замерить напряжение на клеммах, в норме должно быть 12-12,5 В. Если при этом мотор не работает, его придется заменить;
4. Можно прозвонить сам мотор бензонасоса. Замерить сопротивление обмотки статора омметром, сначала на контактах мотора на предмет обрыва, затем между контактом и корпусом. Если есть проводимость, значит, обмотка статора замыкает на корпус;
5. Если всё нормально, оценить состояние сетчатого фильтра. Возможно, он забит до такой степени, что не пропускает нужное количество бензина, и в этом случае его необходимо очистить и использовать дальше;
6. Проверить обратный клапан, который не дает бензину возвращаться назад из топливной магистрали. Либо протестировать манометром (показатель должен быть не более 0,3 Мпа), либо прочистить клапан и посмотреть, как изменится работа двигателя;
7. И, наконец, проверить давление бензина в системе. Для этого подключить манометр к топливной рампе и замерить давление при выключенном двигателе, на холостом ходу и в движении. При включенном двигателе показатель манометра должен быть в пределах 3-3,7 атм.

Ниже коротенькое видео-инструкция по проверке давления бензонасоса.

Если проверка показала, что бензонасос вышел из строя, его не ремонтируют, а меняют. Слишком тонко там подогнаны все элементы, чтобы без специального оборудования пытаться что-то отремонтировать.

При покупке бензонасоса лучше отдать предпочтение хорошим известным брендам, а не подозрительно дешевому «конфискату». Тогда есть шанс, что новый насос отслужит хотя бы 100 тыс. км и не создаст проблем.

Топливная рампа

Назначением топливной рампы является накопление топлива, требующегося для впрыска, сглаживание пульсаций давления форсункам и равномерное распределение топлива по всем форсункам. Топливные форсунки смонтированы непосредственно на рампе. В системах с возвратом топлива возможна установка рядом с топливными форсунками регулятора давления топлива и при необходимости, демпфера пульсаций давления топлива в топливной рампе.

Локальные пульсации давления, вызывае­мые резонансом, возникающим при откры­ли и закрытии топливных форсунок, пре­дотвращаются посредством точного расчета размеров топливной рампы. Это позволяет избежать разброса количества впрыскивае­мого топлива, который может возникать в за­висимости от частоты вращения коленчатого вала и нагрузки двигателя.

Системы прямого впрыска топлива для бензиновых двигателей

Назначением топливной рампы является на­копление и распределение объема топлива, требуемого для каждой рабочей точки двига­теля. Топливо запасается за счет его объема и сжимаемости. Таким образом, объем топлива зависит от мощности двигателя и должен быть адаптирован к потребностям того или иного двигателя (количеству впрыскивае­мого топлива) и диапазону давлений. Объем топлива обеспечивает демпфирование пуль­саций давления в топливной рампе.

На топливной рампе установлены следую­щие компоненты системы прямого впрыска топлива: топливные форсунки высокого дав­ления, датчик давления для регулирования высокого давления и клапан ограничения давления (для систем 1-го поколения).

Топливная рампа для систем впрыска то­плива 1-го поколения рассчитана на давление до 12 МПа (плюс запас 0,5 МПа до давления открытия клапана ограничения давления). Для систем 2-го поколения допустимое дав­ление в рампе составляет 20 МПа (плюс за­пас 0,5 МПа до давления открытия клапана ограничения давления). Разрывное давление, соответственно еще выше.

Последовательность работ при замене топливного фильтра

Топливный фильтр и бензиновый насос на автомобиле Almera Classic скомпонован в один узел и расположен в пространстве топливного бака.

Перед началом работы необходимо произвести сброс давления из топливной магистрали автомобиля. Для этого под торпедой машины найдите блок с предохранителями. За работу топливного насоса отвечает предохранитель FUEL PUMP, его следует извлечь, после чего запустить мотор: через 5–20 секунд он заглохнет. Проводить эту процедуру нужно до того момента пока автомобиль перестанет запускаться.

После сброса давления в магистрали извлекаем заднее сидение и откручиваем крышку заливной горловины на баке.

На смотровом люке днища автомобиля откручиваем три крепежных болта. Обычно они пластмассовые, поэтому нужно быть аккуратным.

Далее нажатием на фиксатор отсоединяем шланг обратки и сливаем в тару остатки топлива. Как правило, в шланге остается пол литра бензина.

Отсоединяется второй шланг подачи топлива, отключается фишка проводов от поплавка указателя уровня топлива.

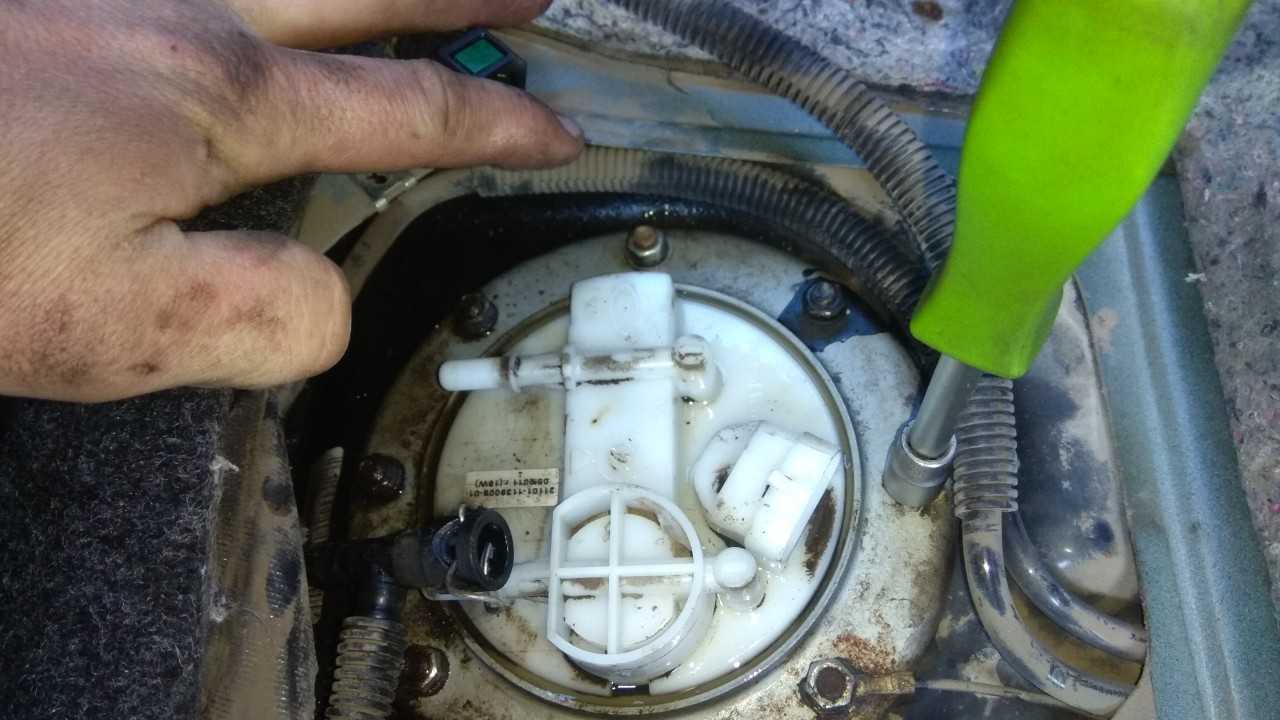

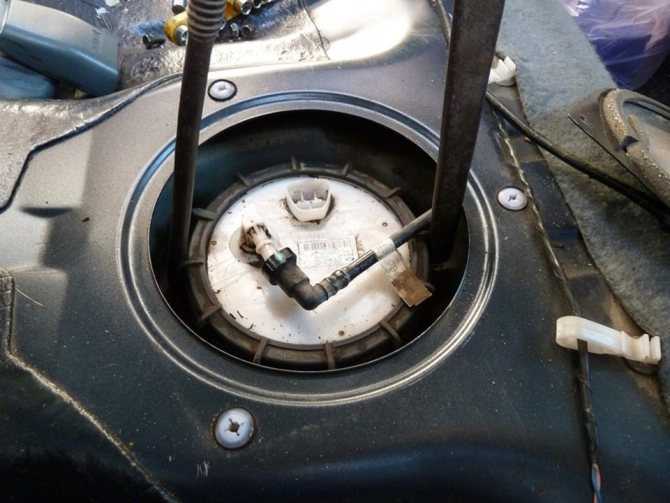

Теперь можно извлекать из бака топливный насос в сборе. Он находится в металлическом корпусе.

Далее отключаем топливный шланг.

Сняв поплавок с датчиком, вытаскиваем насос из кожуха.

Теперь можно приступить к замене топливного фильтра.

Изначально рекомендуется очистить все посадочные места. После замены фильтра сборка топливного узла производится в обратной последовательности.

После того как будет произведена замена топливного фильтра Ниссан Альмера Классик, необходимо установить на место предохранитель, отвечающий за работу топливного насоса.

Форсунки

Форсунки (рис. 5.17) прикреплены к рампе, из которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях рампы и впускной трубы форсунки уплотнены кольцами 1 и 3. Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан. Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану. Пружина поджимает иглу запорного клапана к конусному отверстию пластины распылителя, удерживая клапан в закрытом положении. Напряжение, подаваемое от блока управления двигателем через штекерные выводы 2 на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита. Конусное кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через диффузор корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя. После прекращения поступления электрического импульса пружина возвращает сердечник и иглу запорного клапана в исходное состояние — клапан запирается. Количество топлива, впрыскиваемого форсункой, зависит от длительности электрического импульса.
Рис. 5.16. Топливная рампа:

1 — колодка жгута проводов форсунок; 2 — рампа; 3 — форсунка; 4 — фиксатор форсунки; 5 — уплотнительное кольцо форсунки; 6 — диагностический штуцер
Рис. 5.17. Форсунка системы впрыска топлива:

1 — верхнее уплотнительное кольцо; 2 — штекерные выводы обмотки электромагнита; 3 — нижнее уплотнительное кольцо

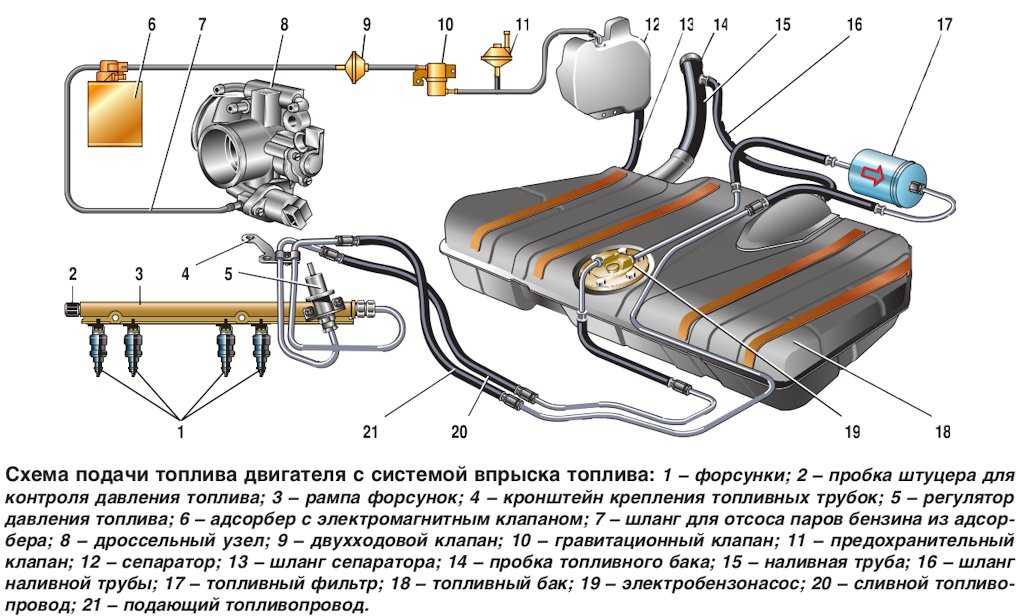

Схема топливной системы фиат альбеа

Фиат Альбеа. СИСТЕМА ПИТАНИЯ ТОПЛИВОМ ДВИГАТЕЛЯ 350А1000

В состав системы питания топливом входят следующие элементы: -топливный бак, топливный модуль, топливный фильтр (встроенный в топливный модуль), либо модуль старого образца (овальная крышка) имеет два топливных фильтра: один – встроенный в топливный модуль, второй – расположен снаружи на топливном баке; регулятор давления топлива (входит в состав топливного модуля), трубопроводы и топливную рампу с форсунками.

Функциональное назначение системы подачи топлива — обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах.

Индикатор уровня топлива FIAT Albea

Индикация изготавливалась с расчетом на начинающего пользователя автомобиля Fiat Albea, авто, имеющего своеобразные стилизованные шкалы приборов в ретро стиле с частыми рисками делений. Помогают на первых порах оперативно вычислять цифровые значения по положению стрелки указателей. Нарисованы вручную, точно копируя пропорции. При необходимости, можно распечатать на бумаге, вырезать и держать под рукой в автомашине.

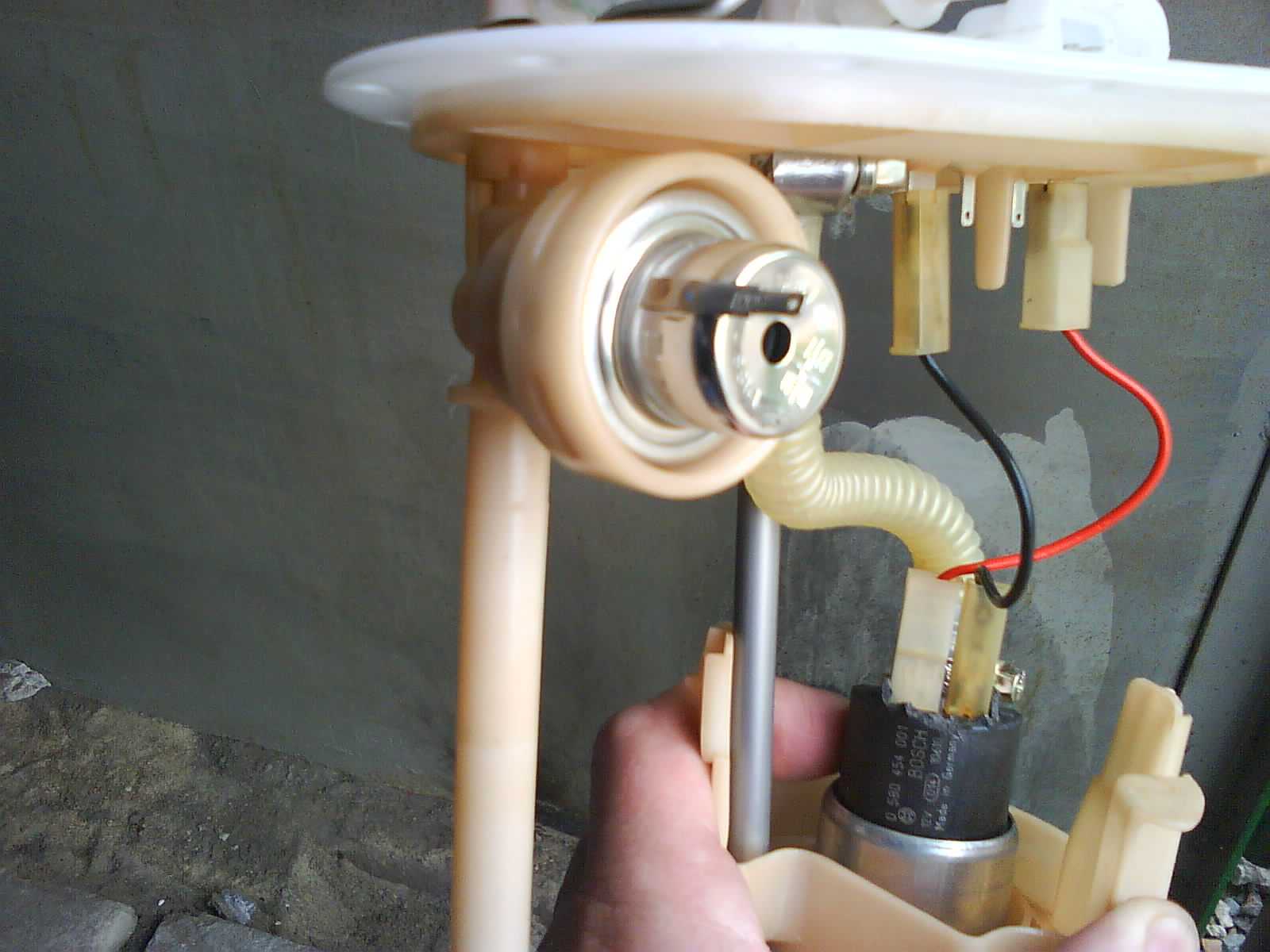

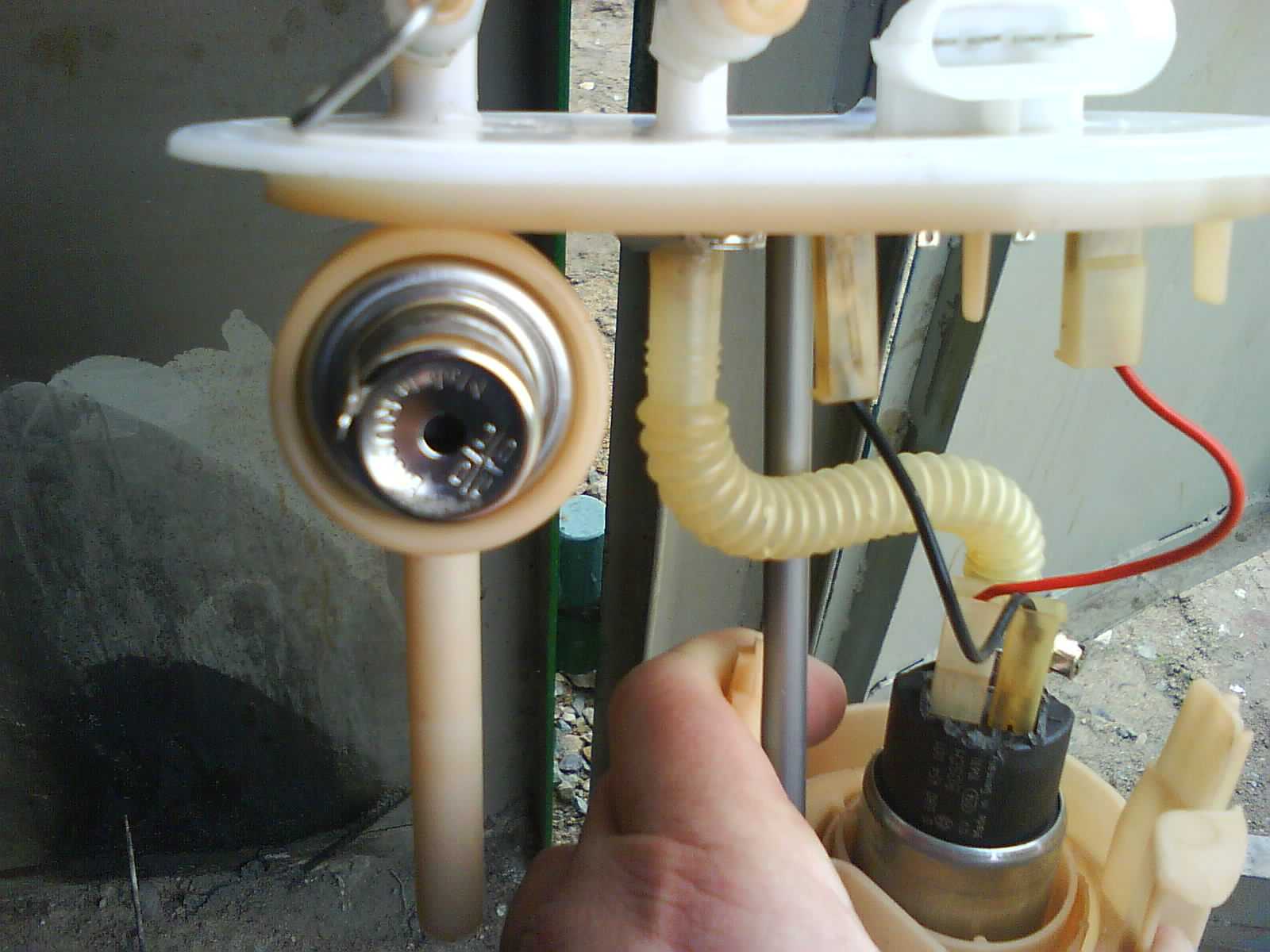

Регулятор давления топлива (РДТ) настроен на давление 350 кРа (3,5 кгс/см2).

Регулятор давления топлива установлен в топливном модуле.

Исключительно, вместо штатного регулятора давления подходит на 100% регулятор давления топлива РДТ-380 от автомобиля Лада Калина, ВАЗ 2112 фото выше.

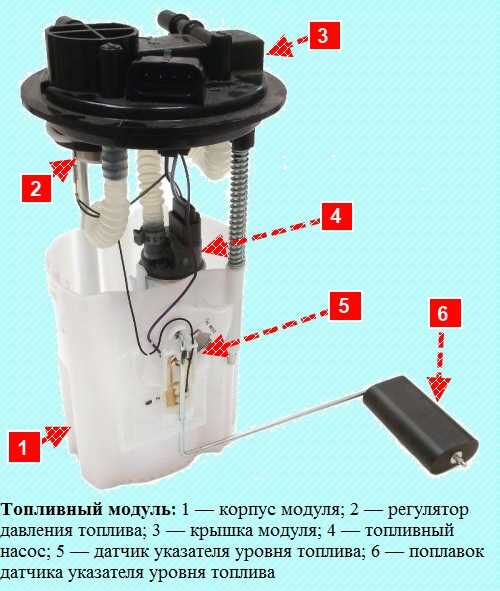

На автомобилях FIAT Albea устанавливались три варианта исполнения топливных модулей.

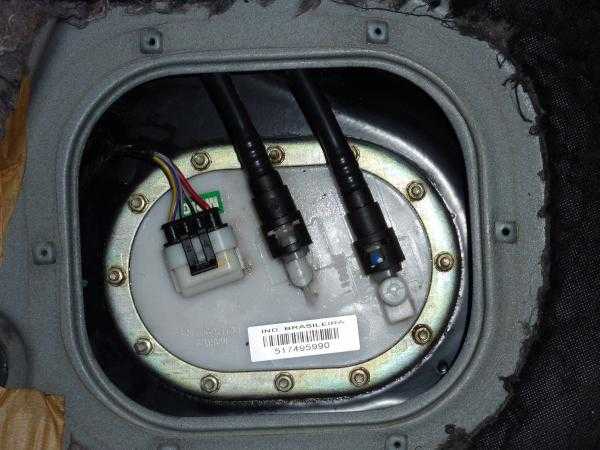

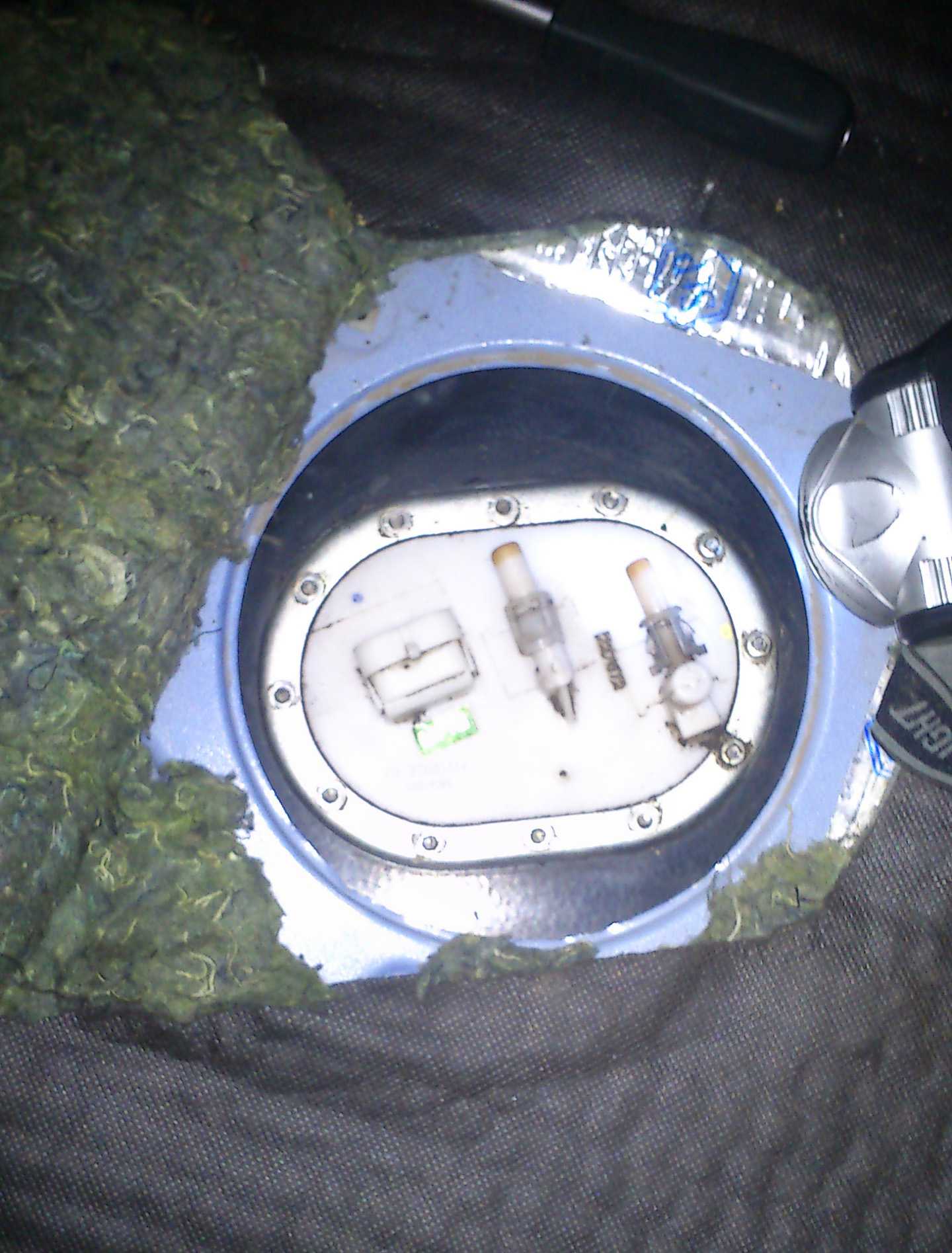

I- Вариант: См. фото выше. Модуль с овальной верхней крышкой, имеет дополнительный топливный фильтр установленный на бензобаке. Фильтр закреплён на правом переднем углу топливного бака и закрыт пластиковым кожухом, крепящимся на 2-х гайках и 3-х саморезах под головку на 8.

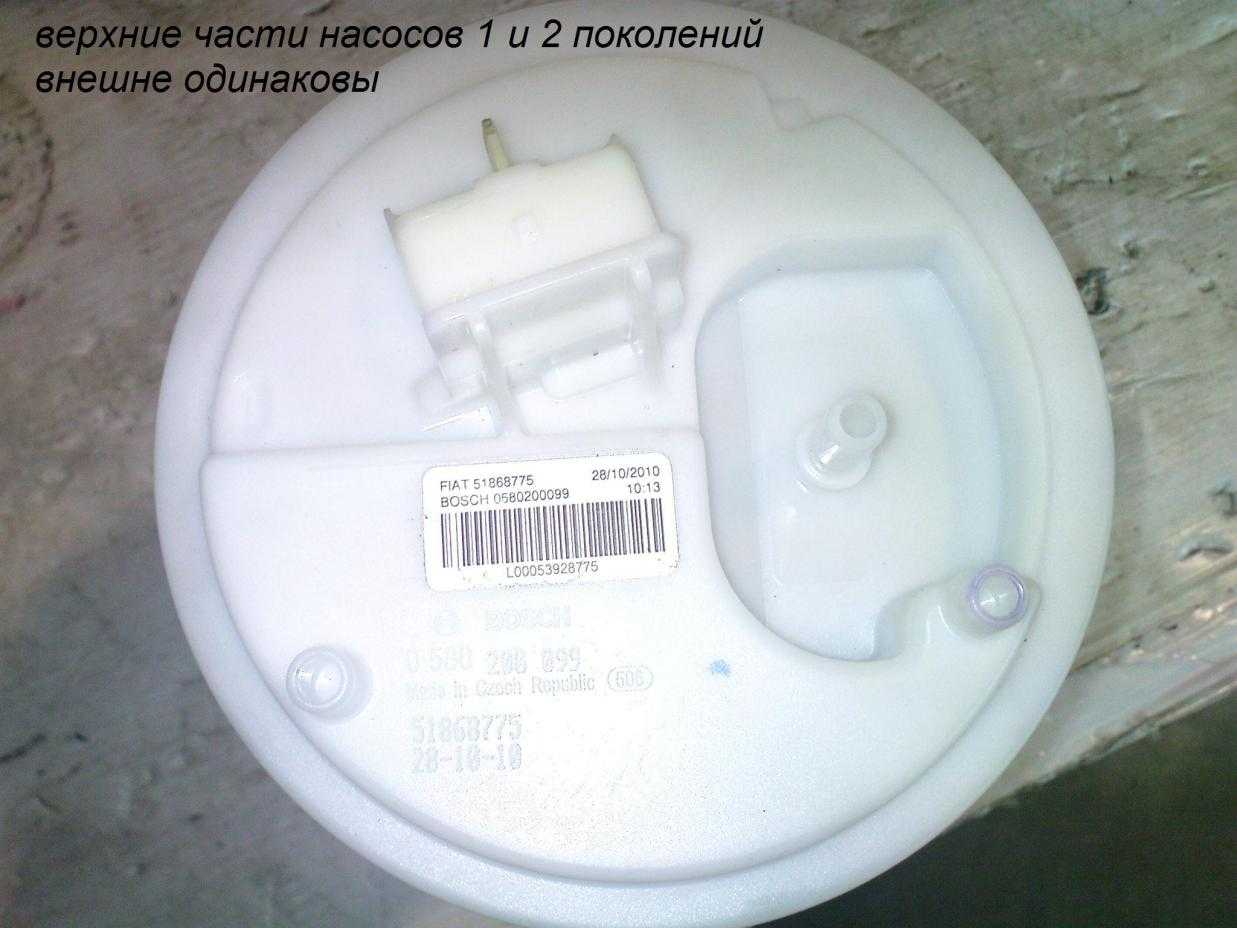

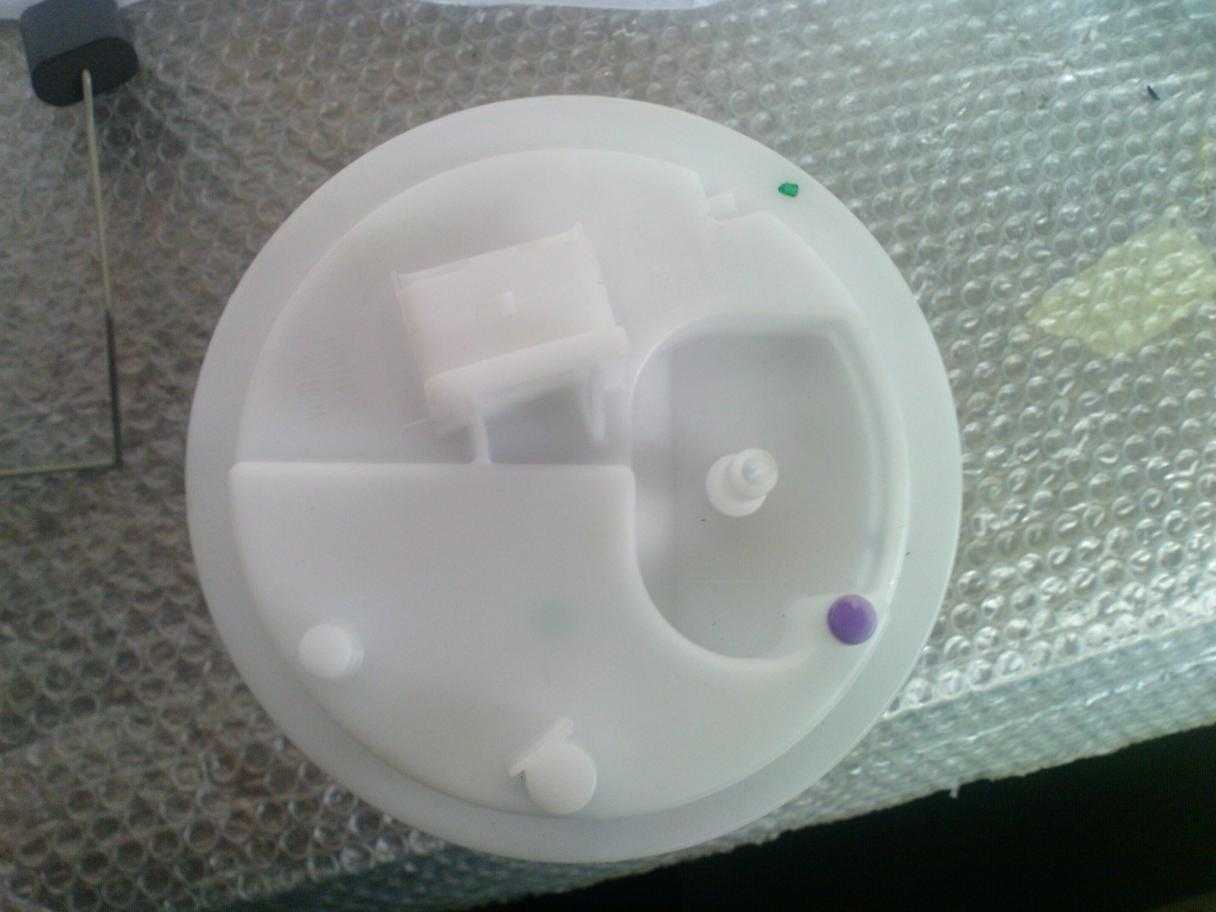

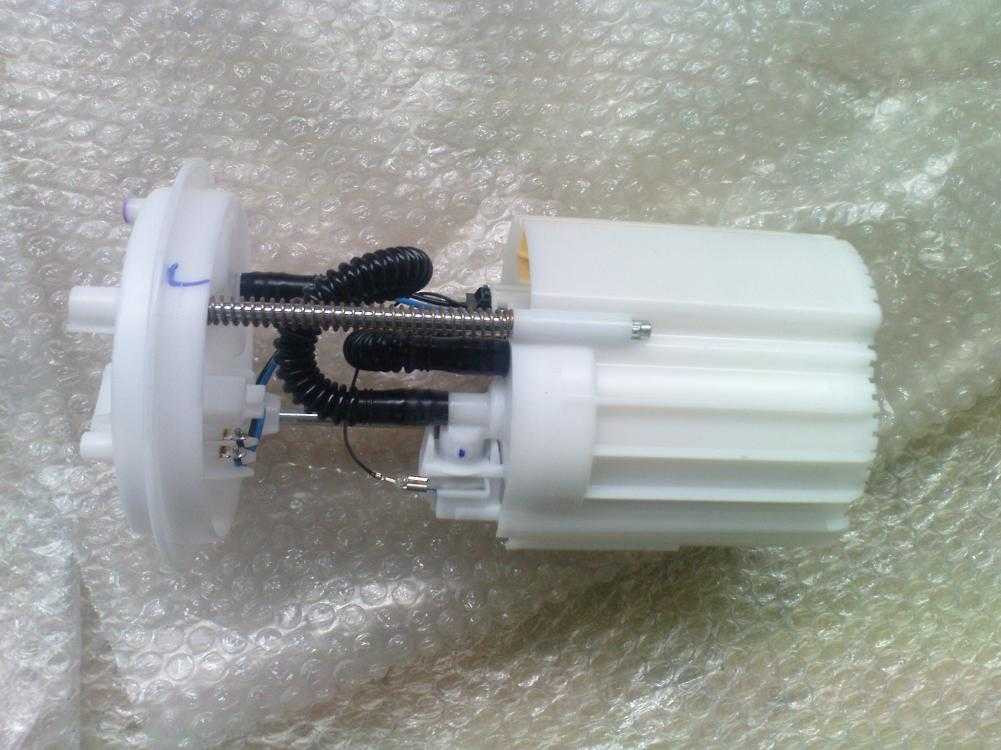

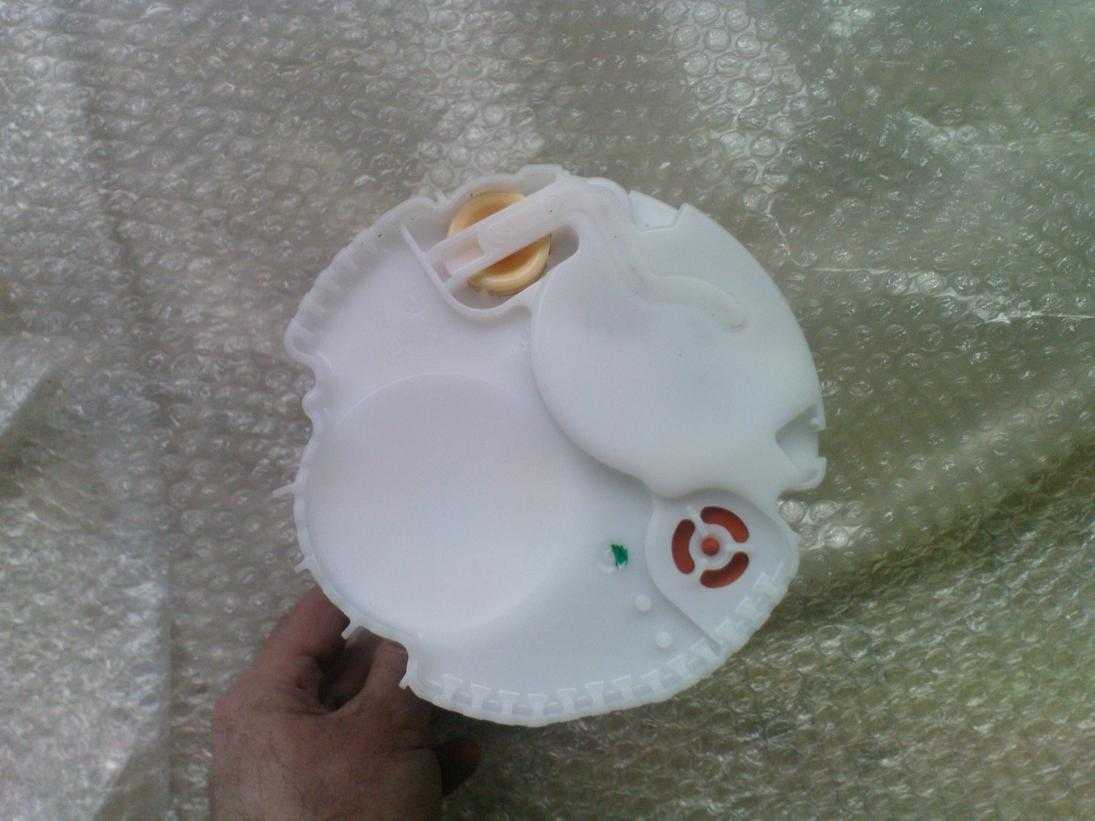

II- Вариант: Модуль с круглой верхней крышкой.

III- Вариант:Модуль с круглой верхней крышкой.

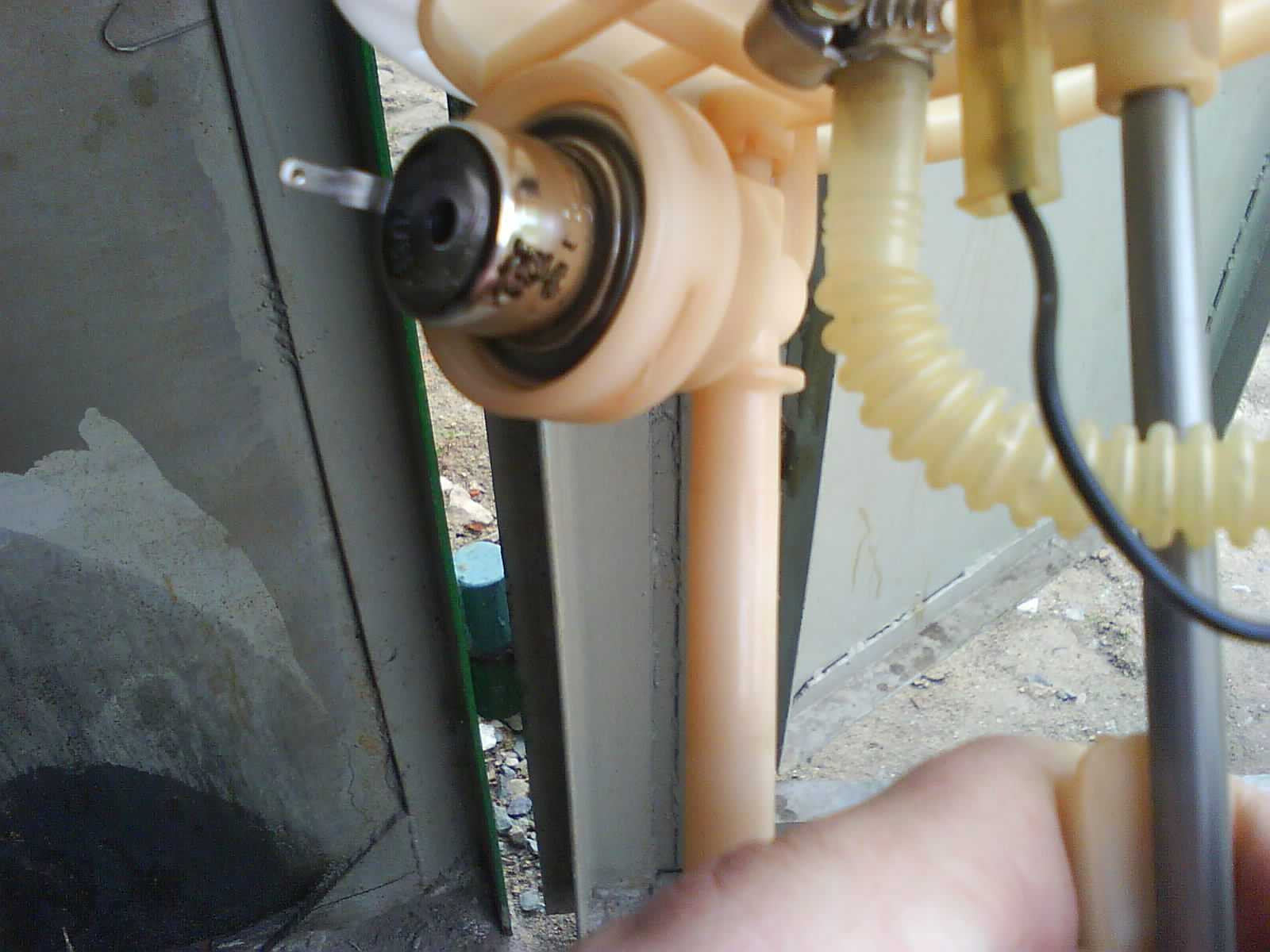

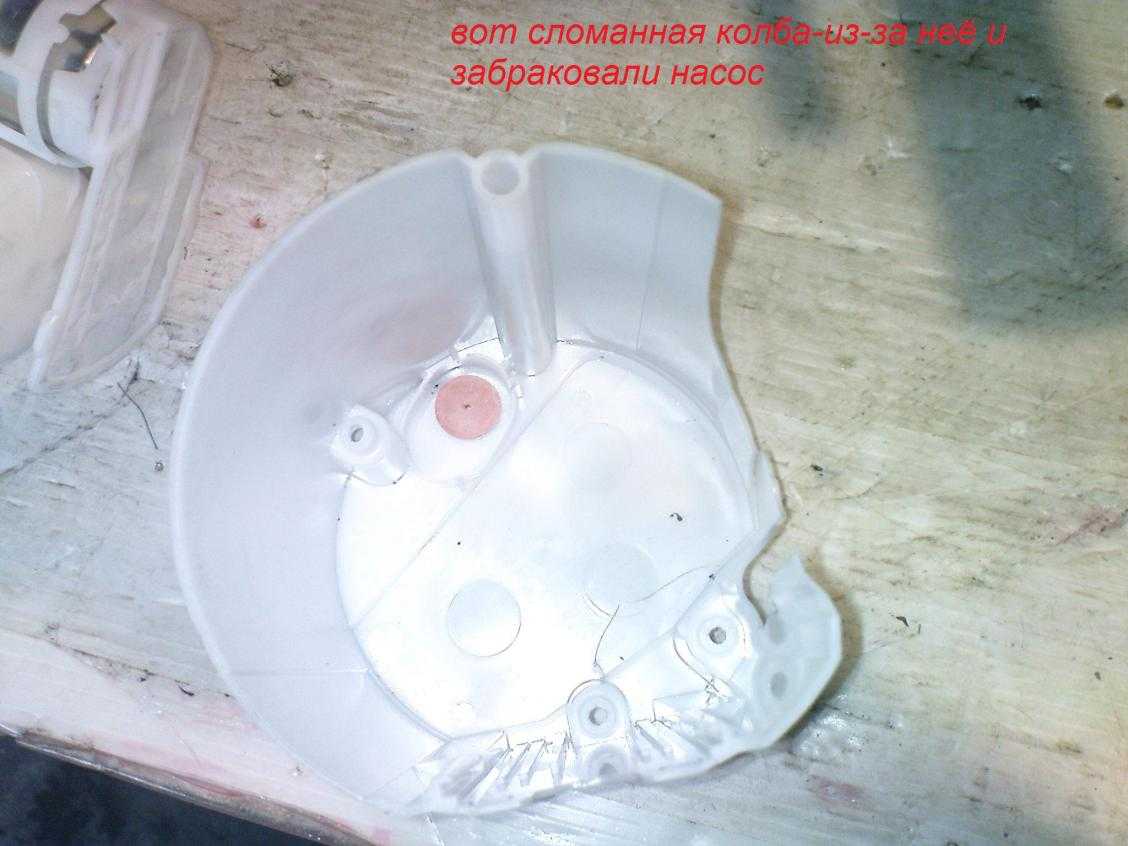

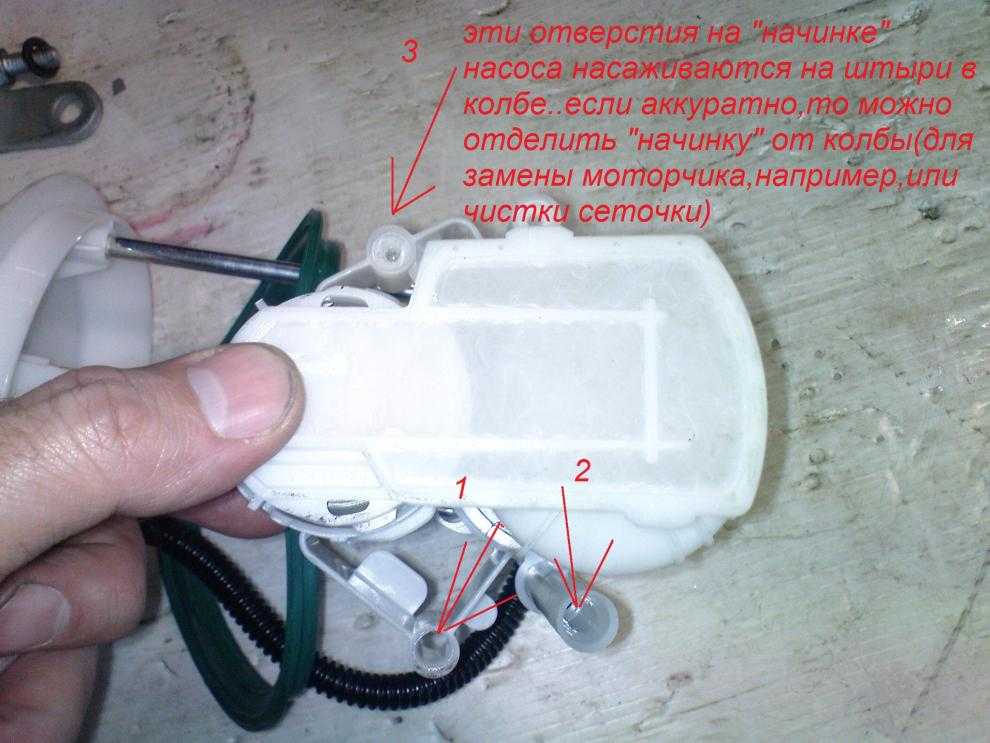

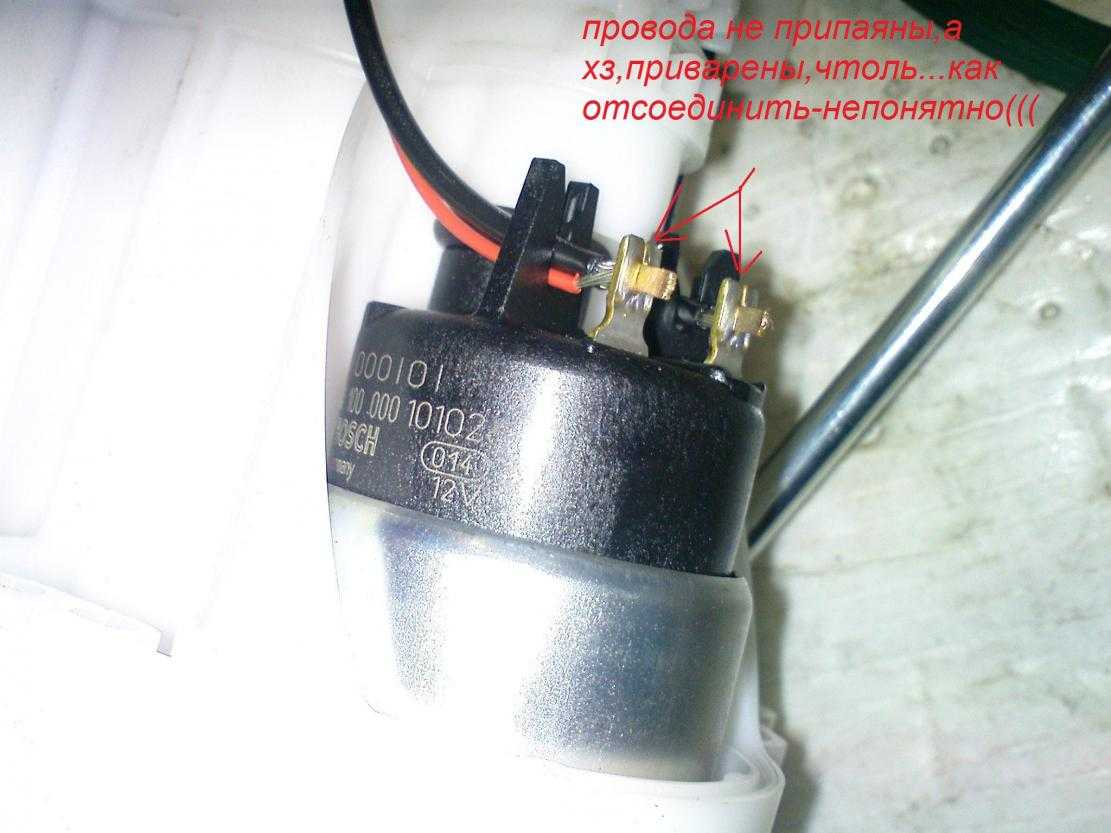

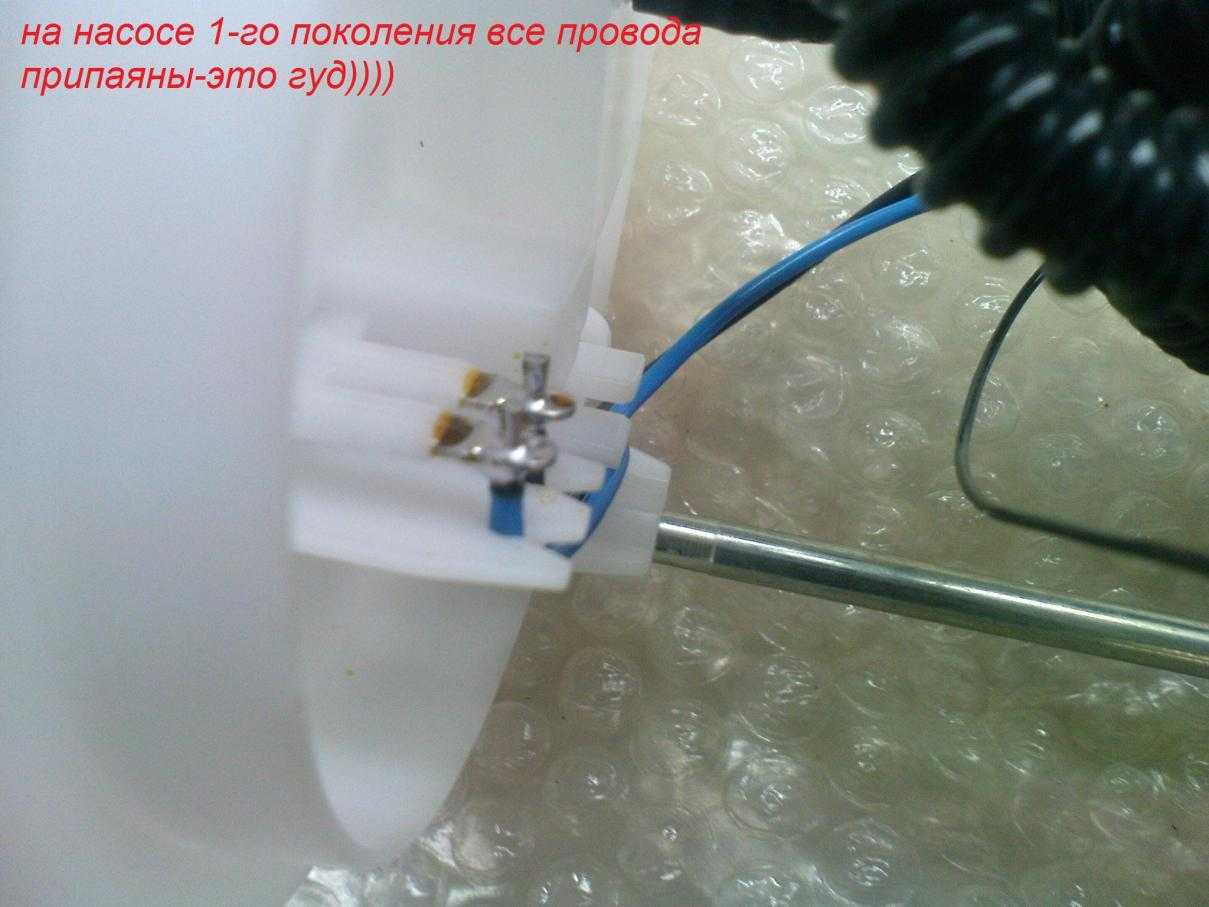

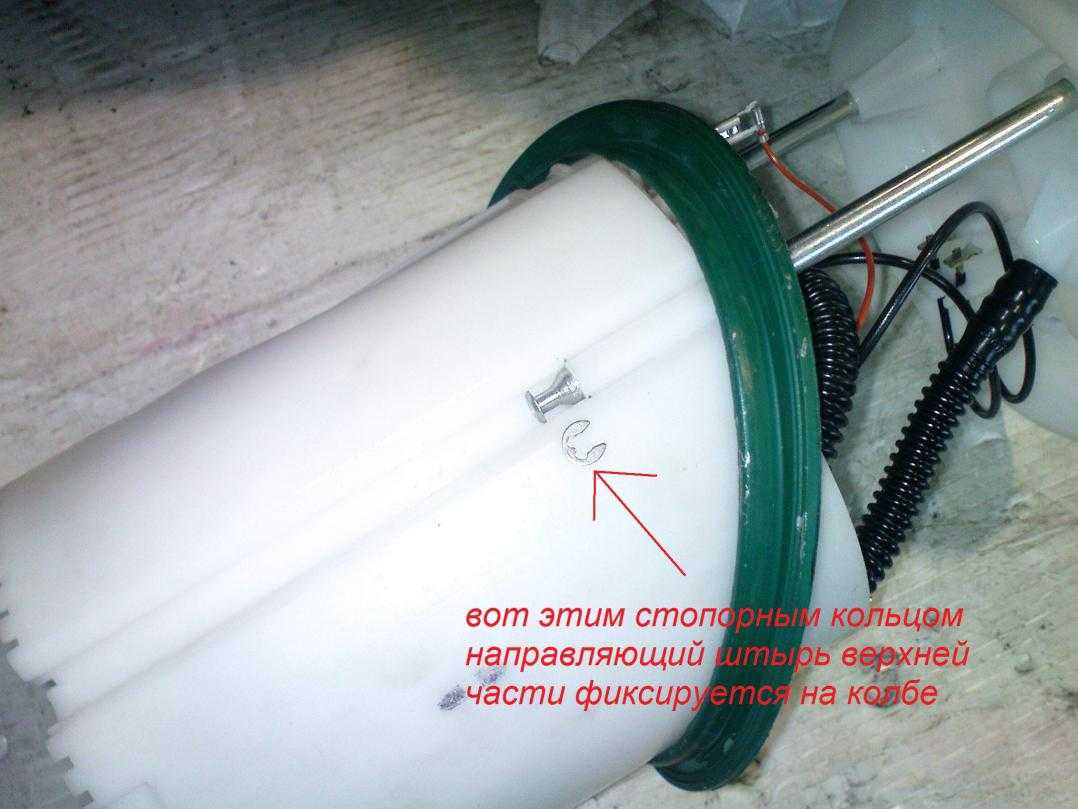

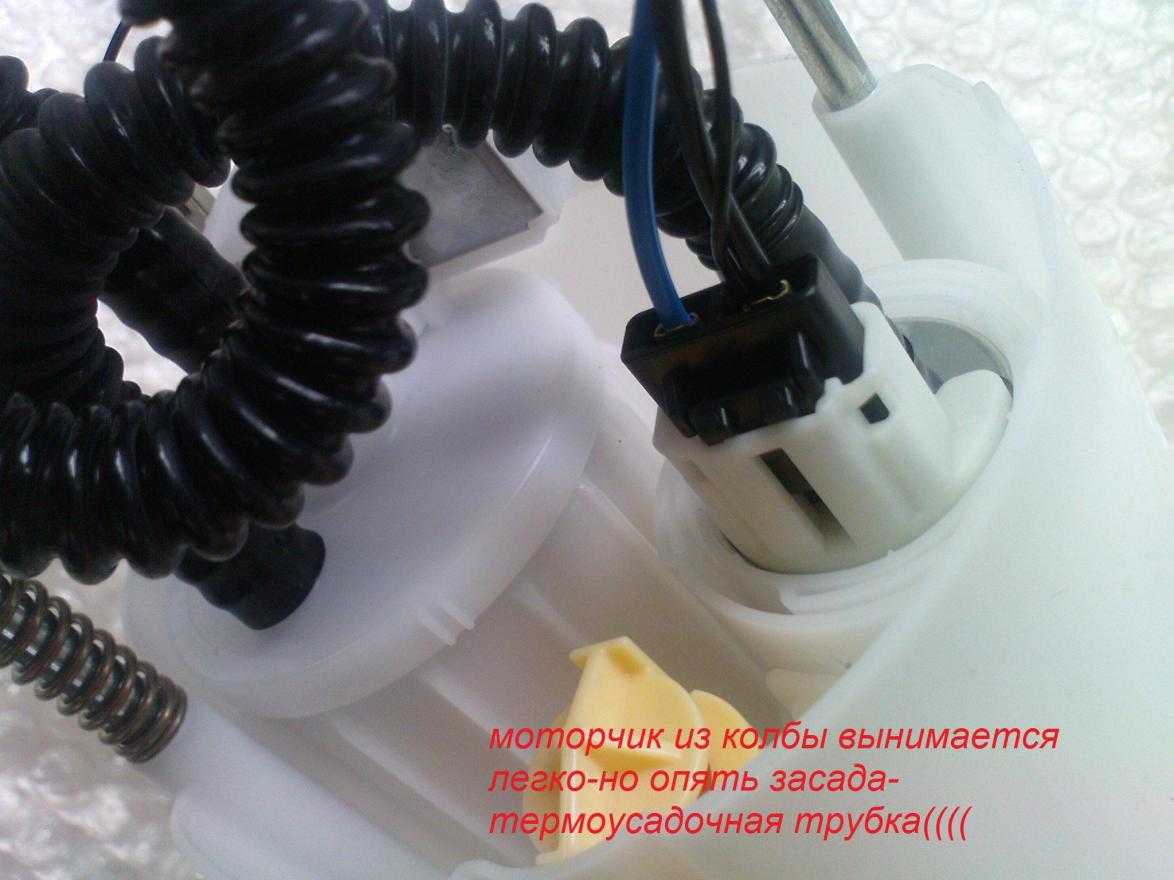

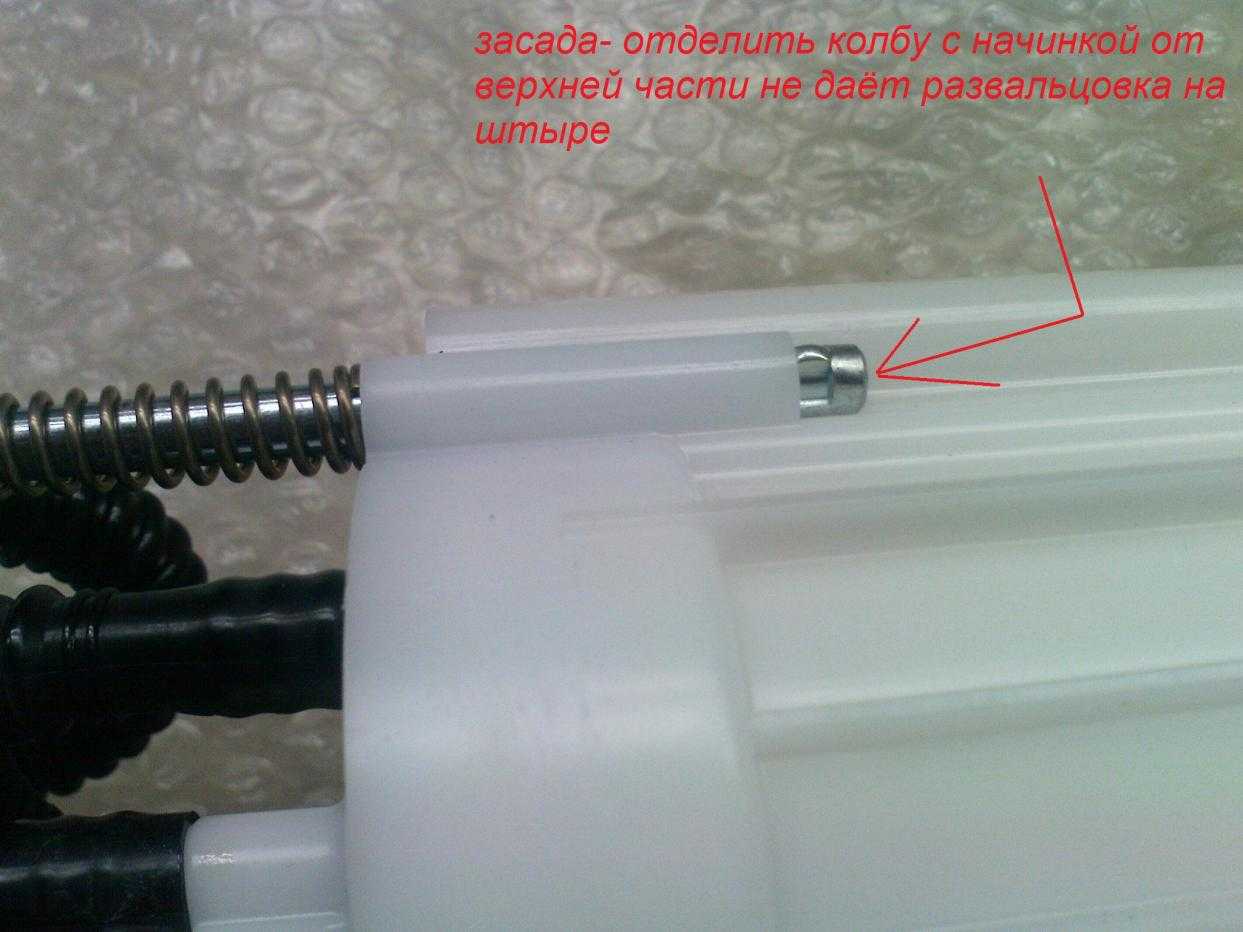

Самое трудное при разборке насоса III- варианта — вытащить «начинку» из колбы (3 штырька в колбе,на них насажена «начинка») я, признаюсь, сломал при этом все 3 штырька. А это значит-колба в утиль(хотя она уже до меня была сломана кем-то так-что не обидно), а второе-«приваренные» провода к контактам (можно тупо откусить и припаять обычно, оловом)

Вариант топливного модуля II и III внешнего фильтра не имеют, фильтр расположен в корпусе топливного модуля.

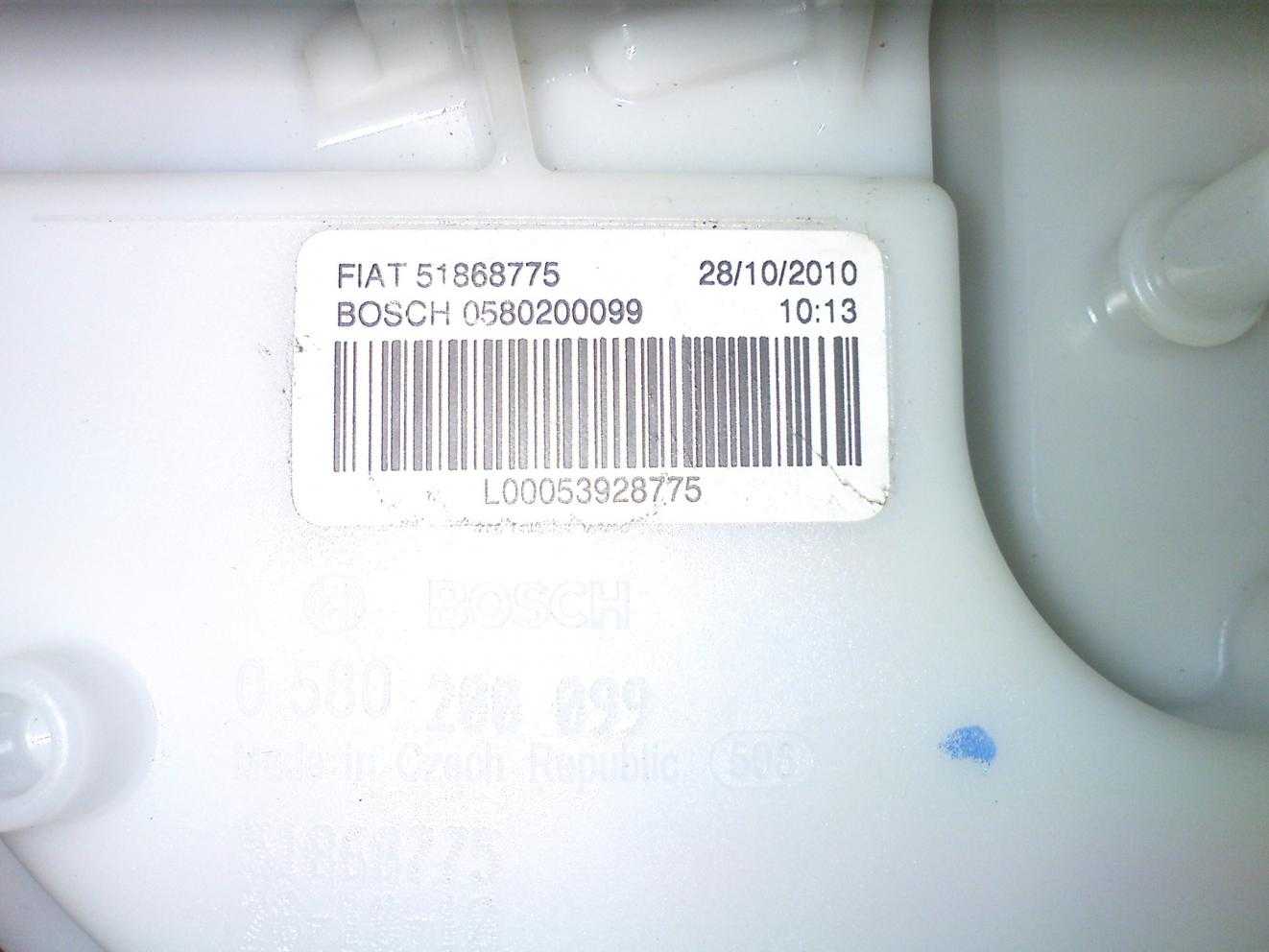

ОЕМ коды запасных частей системы питания топливом.

5421306 – электробензонасос; 51709819 – топливный модуль; 51802835 – бак топливный (бензобак); 51808700 – бак топливный (бензобак); 51782425 – уплотнительная резинка под топливный модуль (круглый).

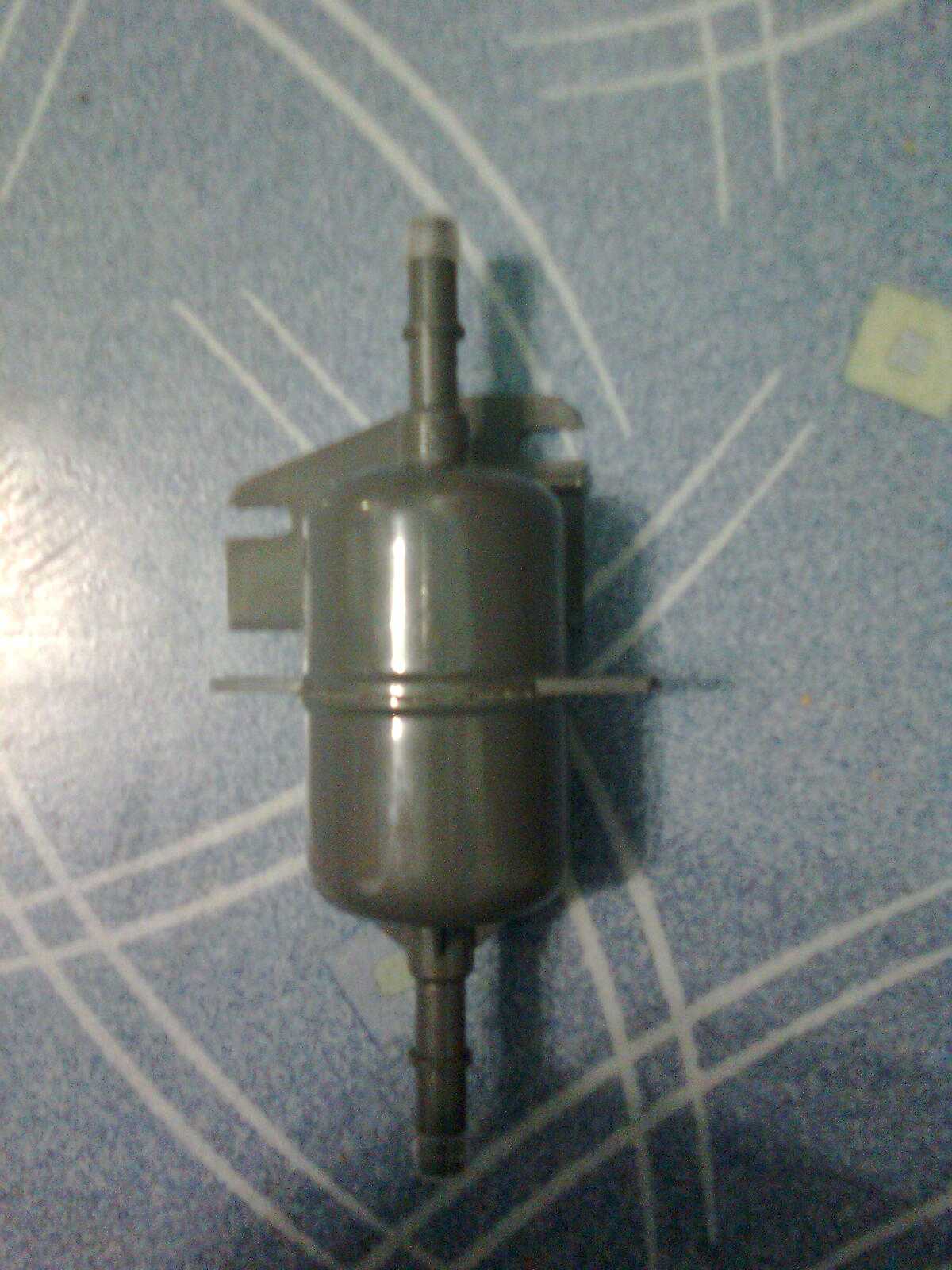

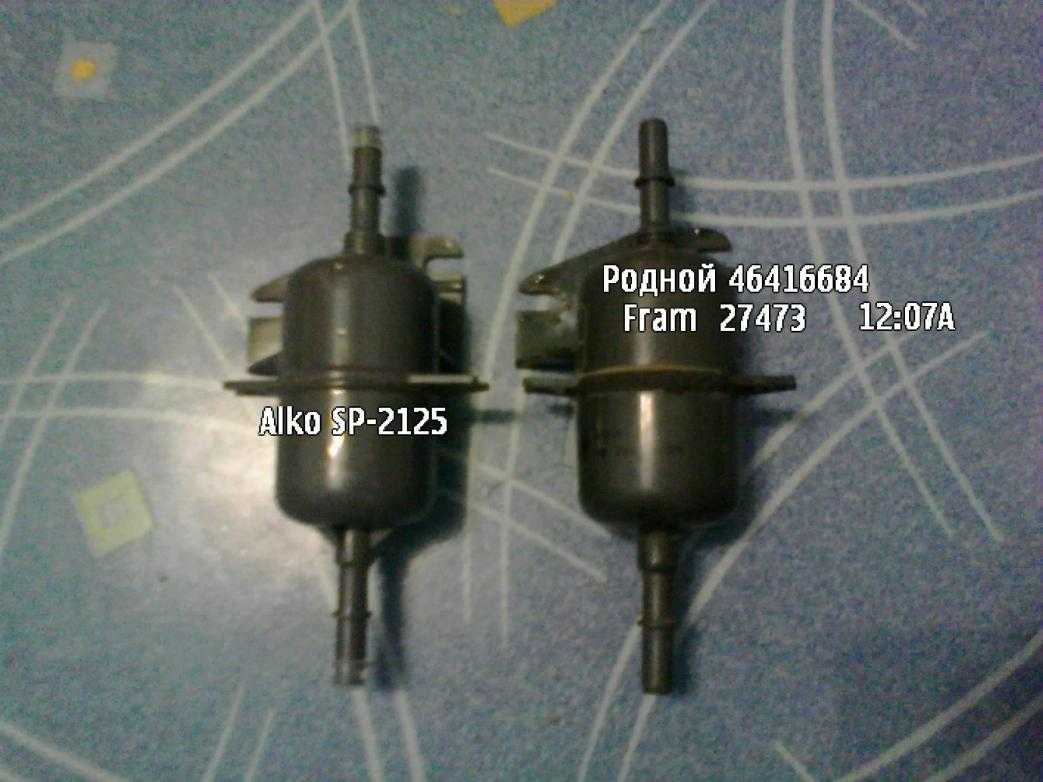

Топливные фильтры: Оригинальный код — 46416684; Аналоги топливного фильтра:

Hengst H115WK; Alko SP-2125; UFI xu-3174000; FRAM 27371 15.01А; Filtron PS921; Alko SP-2125.

Симптомы отказа топливного насоса — с наступлением теплой погоды и продолжительной езды появляются провалы в тяге, при трогании на светофорах и в движении. Чем дальше, тем процесс отказа насоса только усугублялся, пока не возможно тронуться с места, двигатель работает на х.х., на педаль акселератора не откликается. При разгоне на 2-3-4 передаче свыше 4000 об. машину как будто придерживают, летом вообще может просто глохнуть, особенно в пробках, и при равномерном движении по шоссе чувствуются рывки. Помогает только остановка двигателя на 10 мин, потом некоторое время можно ехать.

Ремонт топливного модуля своими руками.

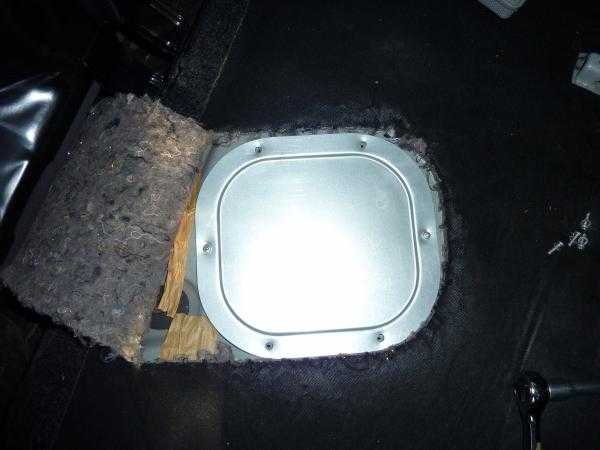

Поднимаем сидушку заднего сидения (большая часть), находим клапан в шумоизоляции, открываем и видим лючок. Лючки встречаются разного исполнения от квадратных до треуголь.ных. Выкручиваем винты крепления лючка. Снимаем лючок.

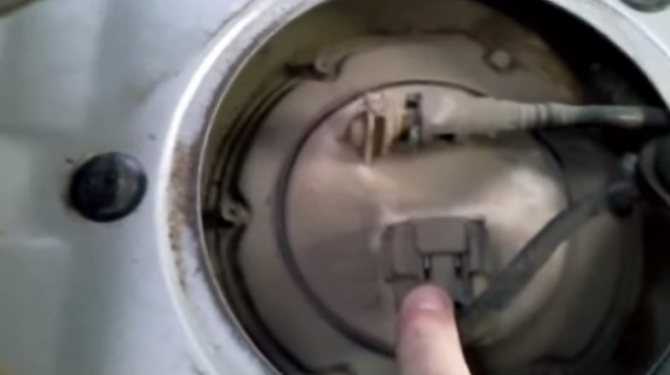

Нам открывается соответствующий вид. Отсоединяем питающий кабель и шланги, освободив защёлки.

Открутив 12 гаек на 8 вынимаем металлическую прижимную пластину. Затем вынимаем топливный модуль.

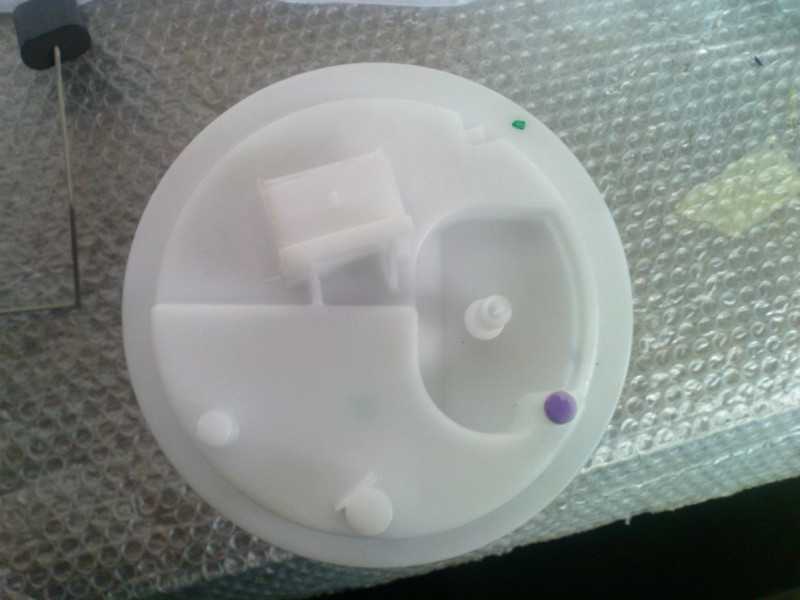

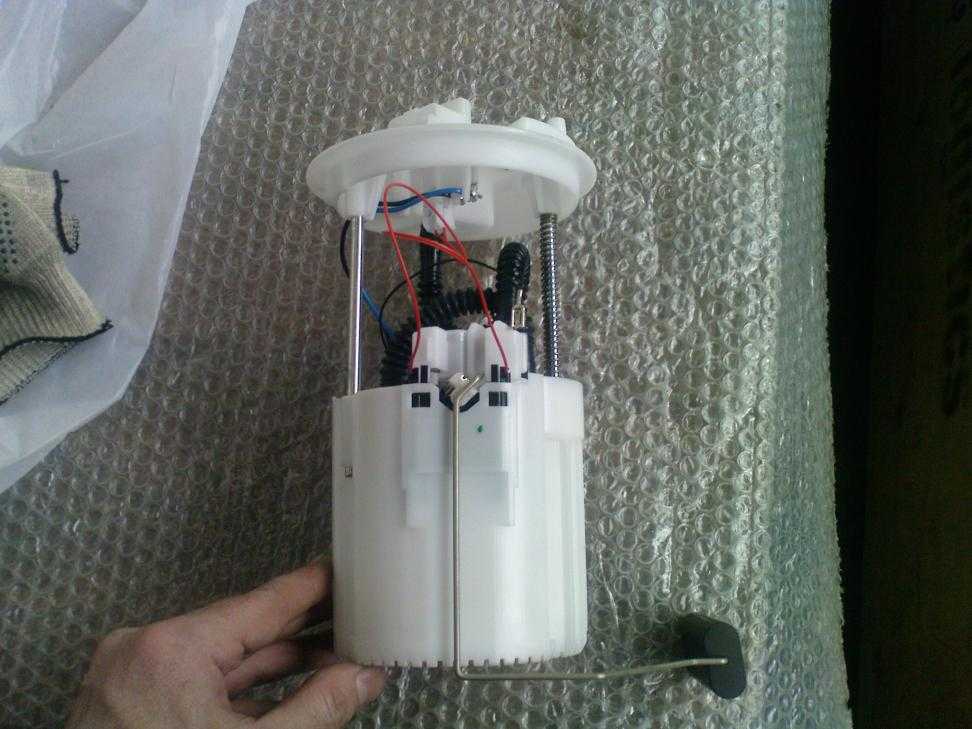

Топливный модуль в наших руках.

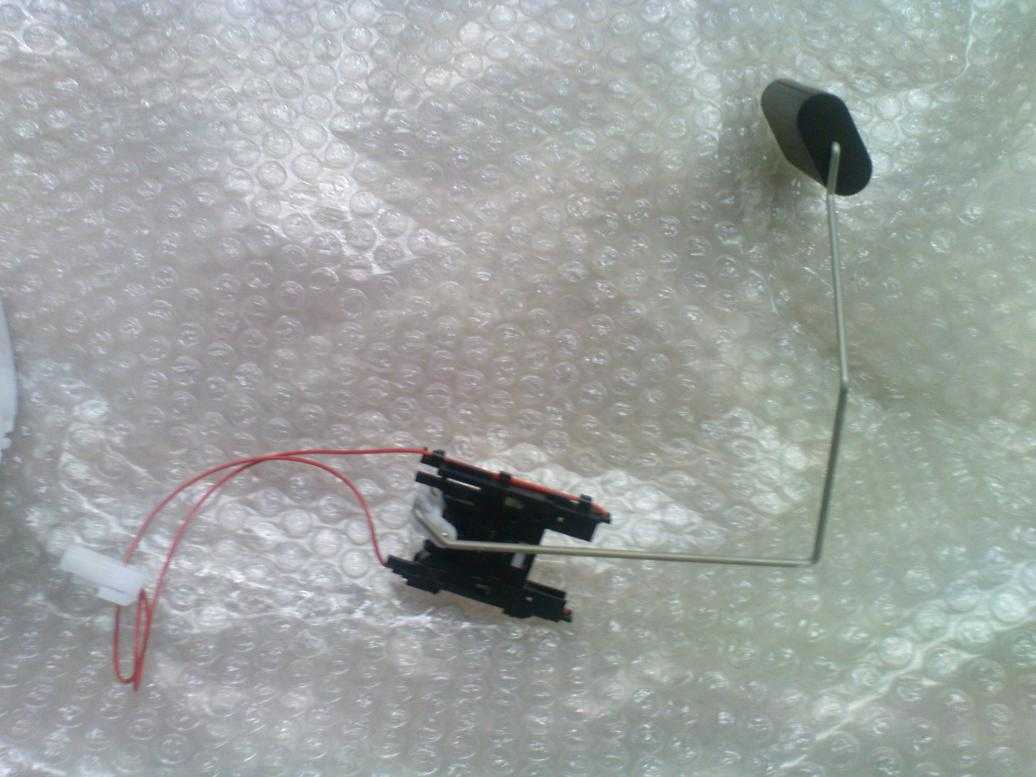

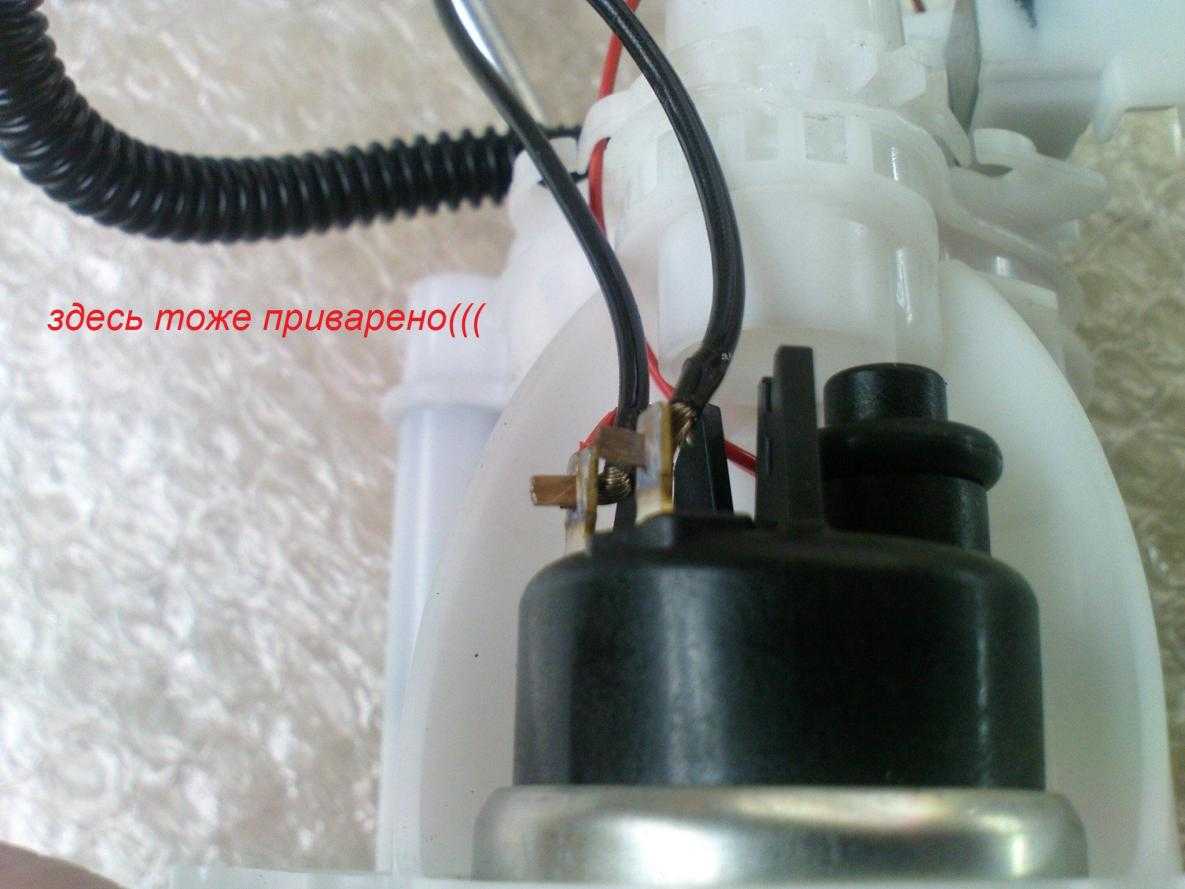

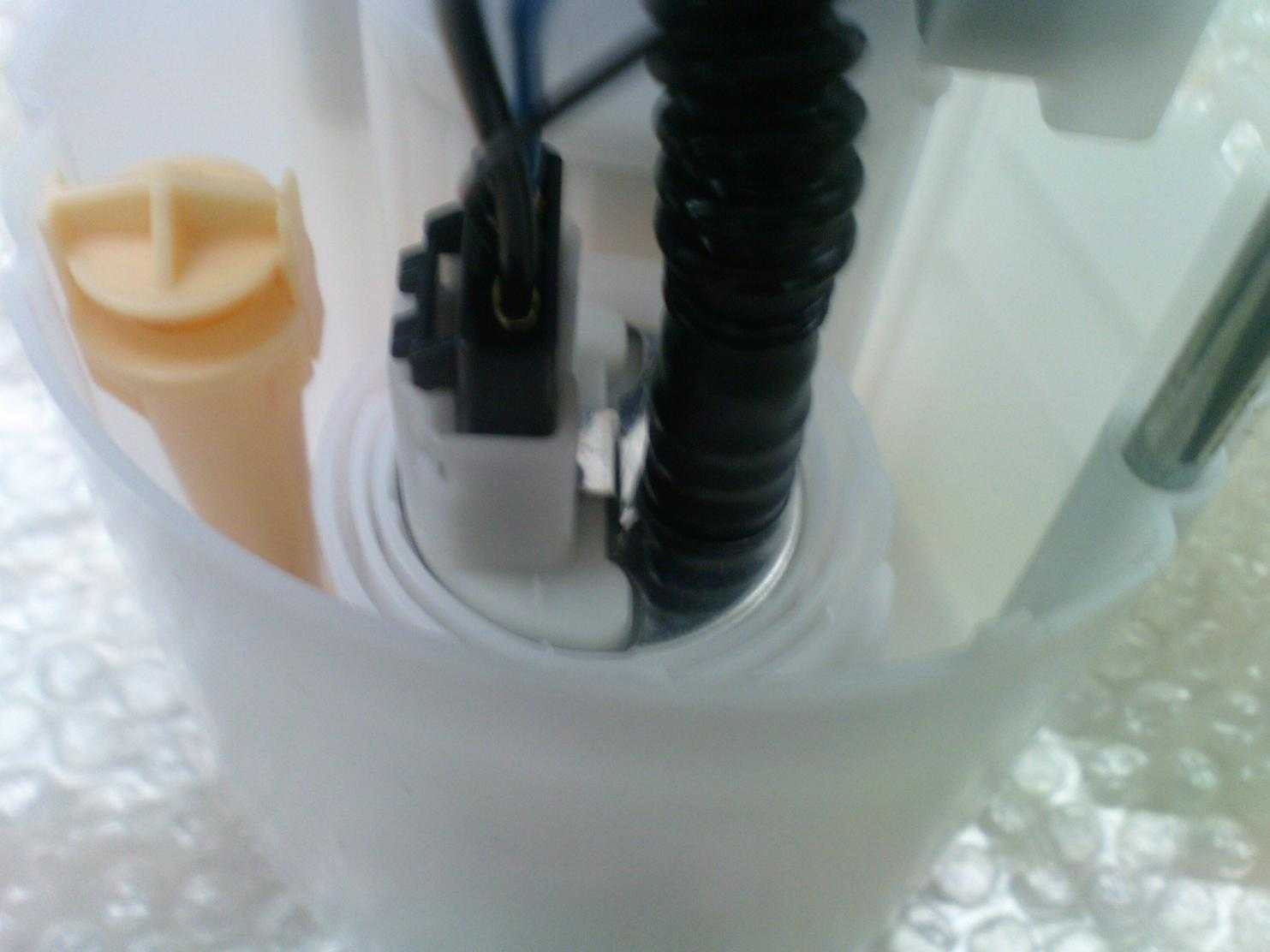

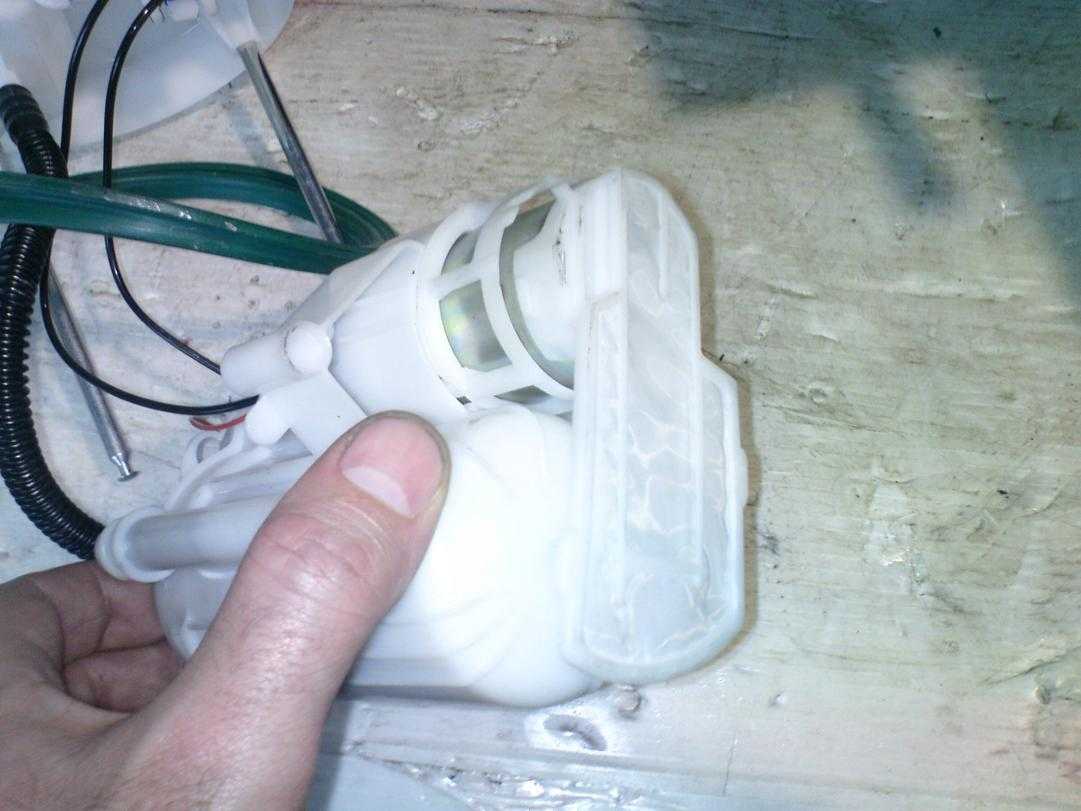

— Разобрал топливный модуль на две части.

В баке так же чисто оказалось.

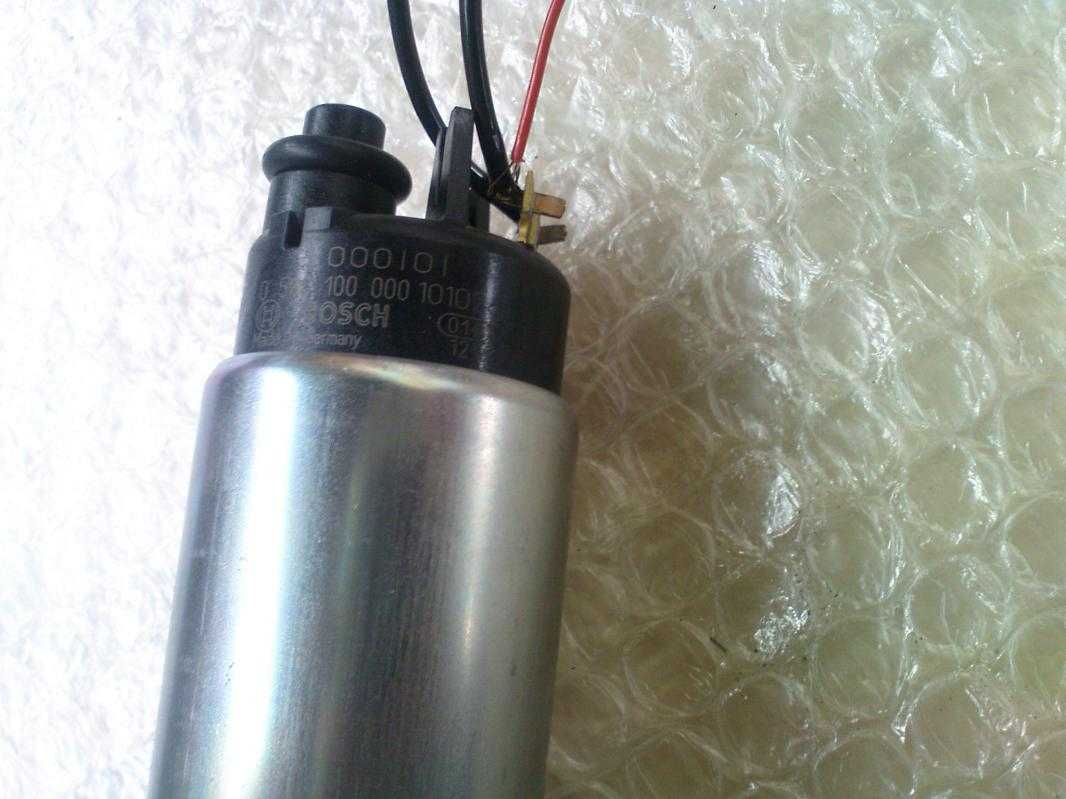

— Затем был приобретён топливный насос BOSCH 0580 453 453 (так же подходит 0580 454 035), WEEN 1910182, провод питания и топливная гофрированная трубка для отечественных топливных модулей. Всё это можно приобрести в обычном магазине, торгующим запасными частями к автомобилям ВАЗ.

Источник статьи: http://zinref.ru/avtomobili/Fiat/000_00_01_Fiat_albea/008.htm

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

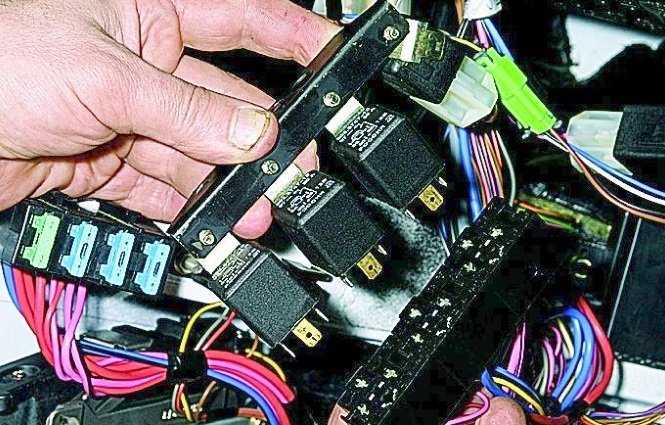

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком»

Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

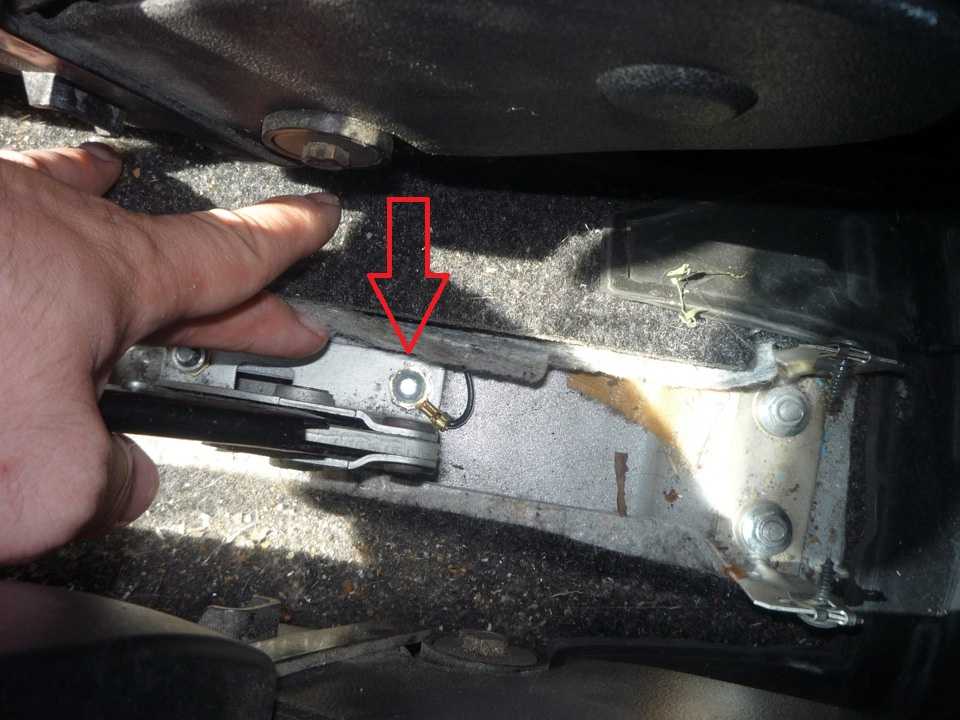

Провода «массы» бензонасоса прикреплён к кузову саморезом

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).

Найдите штуцер для измерения давления и снимите с него колпачок

При выкручивании золотника из штуцера может брызнуть топливо

Соедините манометр со штуцером при помощи шланга и хомутов

Топливная система автомобиля

Система автомобиля «Газель» состоит из механизмов и устройств, взаимодействующих между собой для обеспечения хода. Она включает в себя:

• топливный бак;
• карбюратор;
• фильтр грубой и точной очистки;
• бензонасос.

Вместимость топливного бака составляет 64 литра. Отверстие для заливки располагается по левому борту и при помощи резиновой трубки соединяется с баком. На входе в отверстие, внутри стоит обратный клапан, не позволяющий вытекать топливу. Бак закрепляется хомутами и кронштейнами к лонжеронам. При установке хомутов, между ними и стенками бака делаются прокладки из картона.

Закрывается горловина пробкой. Пространство в баке над поверхностью топлива при помощи двустороннего клапана связано с атмосферой, который пропускает воздух по мере уменьшения уровня жидкости или производит сброс давления, если температура окружающего воздуха становится выше. Клапан крепится на горловине бачка и соединяется с вентиляционным штуцером с помощью пластиковой трубки. Штуцер крепится резьбовым соединением вверху бака.

Модуль топливной системы автомобилей установлен в баке, легко делается замена бензонасоса. «Газель» микроавтобус совмещает модуль с прибором показания уровня топлива. Топливная жидкость поступает из топливного бака, пропускается через фильтровальную сетку, которая устанавливается на топливном насосе.

Трубопроводы топлива выполнены из латуни. Трубки взаимодействуют с баком, фильтром-отстойником, бензонасосом, фильтром тонкой очистки. Для соединения используют накидные гайки, стяжные хомуты, конические муфты и штуцеры. Трубопровод для слива остатков топлива от карбюратора улучшает функционирование системы питания и позволяет запускать нагретый двигатель в жаркую погоду.

Алюминиевая топливная рампа нужна для передачи топливной жидкости к форсункам и крепится к входящему трубопроводу при помощи двух болтов. Штуцер из латуни соединяется с трубопроводом подачи топлива, устанавливается в передней части рампы.

Порядок замены фильтрующего элемента

Перед началом работы отключают топливный подогрев при помощи гаечного ключа и отсоединяют штуцер магистрали. Открутив небольшой вентиль внизу бака, сливают бензин из сепараторной колбы. После этого отсоединяем разъем топливного подогрева в сепараторе автомобиля «Газель». Замена бензонасоса, фото которого, как и фильтра, можно посмотреть в каталоге, производится самостоятельно, без привлечения специалиста.

Окрутив резьбовую крышку, вытаскивают фильтр. Он может быть полностью или частично загрязнен. Осматривают колбу сепаратора, на дне которой можно обнаружить крупные и мелкие частички загрязнения. Для их удаления используют безворсовую салфетку и пинцет.

Новый фильтр ставится, пока не послышится легкий щелчок. В сепаратор заливается около литра приготовленной солярки для того, чтобы не возникали проблемы с прокачкой системы. Перед надеванием сепараторной крышки, новое кольцо из резины обрабатывают маслом. Это поможет легко вставить крышку с небольшим надавливанием и закрутить ее до упора.

Прокачивают топливо, процедура составляет несколько надавливаний на кнопку, пока она не перестанет поддаваться. Если предварительно в колбу не заливалась солярка, тогда надавливают несколько минут для полной прокачки. Проверяют работу заводом машины. Иногда мотор сразу работает ровно, но бывают случаи небольших перерывов до тех пор, пока не уйдет лишний воздух из системы.

В заключение нужно отметить, что ремонт и замена бензопровода и фильтра должна проводиться своевременно, слишком много тонкостей работы двигателя зависит от правильной работы этих устройств.

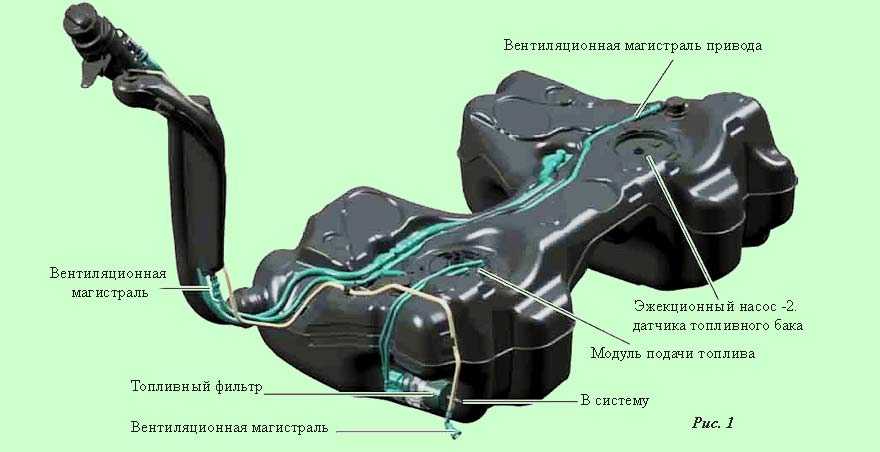

Устройство и работа системы вентиляции топливного бака

Важным условием нормального функционирования узла является поддержания постоянного давления внутри его корпуса, которое должно быть чуть выше атмосферного (повышение достигается за счет испарения топлива). Однако слишком высокое давление может привести к разрыву корпуса. За регуляцию отвечает вентиляционная трубка. Она имеет встроенный клапан, с помощью которого и регулируется давление. На современных моделях автомобилей этот клапан электромагнитный и регулируется блоком управления с учетом показаний различных датчиков транспортного средства.

Также на систему вентиляции современных авто ставят гравитационный клапан, состояние которого зависит от положения в пространстве. Он предотвращает разлив ГСМ при переворачивании транспорта в случае аварии.

Топливный бак автомобиля

Запас топлива, необходимый для длительной работы автомобильного двигателя, хранится в топливных баках — специальных емкостях, отвечающих определенным требованиям. Топливный бак должен обеспечивать достаточный запас хода автомобиля, отвечать требованиям пожарной безопасности, а материал, из которого изготовлен бак, должен выдерживать коррозионные нагрузки со стороны топлива.
Кроме того, конструкция бака должна предусматривать размещение приборов и узлов топливозабора, а также исключать значительные перемещения топлива при движении автомобиля для предотвращения гидравлических ударов и инерционных перегрузок.

Емкость топливных баков, служащих для хранения топлива, рассчитывают на 400-600 км пробега автомобиля без заправки. Баки изготавливают сварными, чаще всего из двух штампованных сварных половин. Форма топливного бака зависит от его размещения на автомобиле.
Размещают бак в местах, наиболее защищенных от удара при возможных столкновениях автомобиля.

Крепление топливного бака обычно осуществляют при помощи металлических ленточных хомутов, имеющих на концах резьбовые шпильки для натяжения.

На легковых автомобилях чаще всего его располагают в задней части кузова, при этом, для максимального использования пространства бак легковых автомобилей зачастую имеет причудливую пространственную форму, как например, на Рис. 1.

У грузовых автомобилей, имеющих рамную конструкцию кузова, бак обычно располагают на раме, за кабиной водителя. Иногда грузовые автомобили оборудуются двумя или даже тремя топливными баками.
К защите топливных баков автомобилей, перевозящих легковоспламеняющиеся и взрывоопасные грузы, предъявляются специальные требования, направленные на дополнительное обеспечение безопасности при возможной аварии. Так, автомобили-цистерны, перевозящие жидкое топливо, должны иметь каркасно-решетчатое заграждение топливных баков, предохраняющее их от возможных ударов, способных вызвать искрообразование.

В верхней части топливный бак имеет заливную горловину, которая может иметь сетчатый фильтр. Заливная горловина герметично закрывается крышкой, которая может оснащаться впускным и выпускным клапанами для сообщения с окружающей средой и предотвращения образования разрежения в баке, что будет препятствовать забору топлива из бака топливным насосом. В некоторых случаях эти клапаны устанавливаются на баке в виде отдельного корпуса.
На легковых автомобилях для простоты конструкции вместо клапанов бак с окружающей средой соединяют вентиляционной трубкой. Однако в этом случае потери топлива вследствие его испарения будут больше.

Для повышения жесткости стенки бака имеют выштамповки, а внутри – перегородки, которые также играют роль волнорезов при перемещениях топлива во время движения автомобиля.

В нижней части топливного бака, в специальном углублении, размещают сливную пробку, предназначенную для слива топлива из бака при необходимости, а также для удаления случайно попавшей воды или отстоя.

Для определения количества топлива, находящегося в баке, в нем размещают датчик уровня топлива, который подключается к указателю, расположенному на щитке приборов в кабине водителя. Обычно такие датчики имеют поплавковый механизм, совмещенный с реостатом скользящего типа. На большинстве современных легковых автомобилей с системой питания инжекторного типа в топливном баке размещают и топливный насос, который объединяется с датчиком уровня топлива в единый блок.

Топливо из бака отбирается через специальную топливозаборную трубку или патрубок, на которых устанавливают сетчатые фильтры. В конструкциях двигателей с принудительным впрыском топлива (дизельные, инжекторные), в системе питания предусматривают специальную магистраль в виде трубки, по которой в бак возвращаются излишки топлива из системы (обратная магистраль или «обратка»).

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Как прочитать/очистить коды ошибок EKPS

Если у вас возникли проблемы, хорошей отправной точкой является чтение кодов неисправностей из модуля EKPS. Если какой-либо код присутствует, его необходимо устранить. Если коды находятся в состоянии STORED/PAST, их можно удалить.

Что тебе понадобится

Диагностический сканер, способный считывать, очищать и выполнять двунаправленные тесты на автомобилях BMW. Вы должны подтвердить , что используемый сканер поддерживает вашу модель BMW и год. Полноценные системные сканеры, которые работают на автомобилях BMW, могут стоить от 150 до 800 долларов США.

Список сканеров, которые считывают и сбрасывают коды неисправностей BMW EKPS.

• Autel MaxiDAS (модель 808 и выше)
• Foxwell для BMW (модель 510 и выше)
• Запустите полный системный сканер (модель X431 и выше)

Другие сканеры OBD2 позволяют считывать и очищать коды неисправностей BMW EKPS. Чтобы узнать о других сканерах OBD2, которые работают на BMW, ознакомьтесь со статьей «Выбор лучшего сканера OBD2 для BMW».

инструкции

1. Подключите сканер OBD-II к диагностическому порту под приборной панелью.
2. Включите зажигание, не запускайте двигатель.
3. Включите сканер и выберите шасси BMW. Затем выберите меню «Единицы управления».
4. Выберите Drive, затем EKPS control топливного насоса.
5. Как только вы войдете в модуль EKPS, вы сможете сделать следующее.
   • Чтение кодов из модуля EKPS
   • Очистить коды от модуля EKPS
   • Выполните Адаптации, Активации, Тесты
