Электрическая цепь. как и чем прозвонить основные элементы электрической схемы?

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Что показывает мультиметр при обрыве провода

Если во время прозвонки обнаружилось, что звукового сигнала нет,  а на дисплее стоит «1», это говорит о том, что нет замкнутой цепи. Единица указывает на сопротивление, которое прибор не может определить, то есть оно слишком большое.

Прежде чем делать какой-то вывод, необходимо проделать следующие операции:

• проверить работоспособность прибора;
• убедиться, что провода не имеют изоляции;
• убедиться, что проверяется один и тот же проводник.

Иногда даже при исправной батарее прибор не работает. Причиной тому чаще всего становятся неисправные провода щупа или его контакты. Для проверки щупа можно использовать любой провод небольшой длины.

Концы зачищают от изоляции, один из них вставляется в одно гнездо прибора, другой в другое. Таким образом, получается перемычка. Если прибор заработал – неисправен один или оба щупа.

Замасленные, загрязненные провода, по сути, являются изолированными, так как испытательное напряжение мало. Иногда можно перепутать провода и произвести замер на разных жилах. Решение – переставить один из щупов на другой провод.

Прозвонка конденсатора

Конденсатор также проверяется тестером. Можно проверить состояние изоляции между обкладками и оценить ёмкость. Но последнее возможно только при достаточно больших величинах ёмкости, начиная с единиц микрофарад. При этом лучше использовать тестер со стрелочным табло, поскольку перемещение стрелки намного более заметно, нежели быстрая смена цифр.

При прозвоне хороший конденсатор показывает обрыв на диапазоне измерения мегом. Но это не относится к полярным электролитическим конденсаторам. При их проверке надо соблюдать полярность, прикасаясь плюсовым щупом к плюсовому выводу, а минусовым щупом к минусовому выводу конденсатора. И при этом на табло будет показание сопротивления. Чем оно больше, тем лучше. Тем меньше ток утечки.

Если измеряемое сопротивление между выводами невелико и табло показывает десятки килоом или меньше конденсатор испорчен. При прикосновении к выводам конденсатора с ёмкостью от единиц микрофарад и более показания на табло начинаются со значений близких к нулю и затем увеличиваются. Это происходит по причине наполнения электрической ёмкости энергией батарей тестера. Он при этом является источником ЭДС с определённым внутренним сопротивлением. Оно минимально при использовании диапазона в Омах и увеличивается при дальнейшем переключении диапазонов.

Поэтому для конкретного конденсатора надо подобрать оптимальный диапазон измерения сопротивления. Тогда можно сравнить несколько конденсаторов по величине ёмкости. Более медленному перемещению стрелки соответствует большая величина ёмкости.

Тестер незаменим для оценки электрических цепей из одного или большего числа элементов. Но не следует оставлять тестер в этом же состоянии после подобных проверок. Надо либо отключить его, либо переключить в режим измерения тока или напряжения. Это продлит срок службы его батареек.

Обозначение величин на приборе

Впоследствии появились стрелочные приборы, позволяющие определять сопротивление электрических цепей, они и были взяты на вооружение.

Особенностью таких приборов было то, что был уменьшен расход энергии батарейки, и им можно было производить другие операции, кроме обнаружения обрыва в проводе. Работа также проводилась более оперативно и с меньшими погрешностями.

Так при прозвонке с помощью телефона плохой контакт мог привести к «промаху», чего нельзя сказать о приборе. Он замечал соединение, хотя оно и обладало большим сопротивлением.

Расшифровка основных режимов мультиметра

Современные приборы обладают множеством функций, заменяющие собой несколько приборов, которые использовались в прежние времена. Чтобы понять, как прозвонить провода мультиметром, необходимо знать начальные сведения о приборе. В состав прибора входят:

• корпус;
• круговой переключатель;
• дисплей;
• контактные разъемы;
• щупы;
• батарейка.

Вокруг кругового переключателя наносится маркировка режимов работы. Вот некоторые из них, встречающиеся чаще всего в мультиметрах:

• V;
• A;
• Ω;
• ºС;
• значок диода и звукового сигнала;

1. V – знак напряжения, рядом с которым стоят буквы
2. DC – постоянный или AC – переменный. Вместо букв может использоваться символ постоянного и переменного напряжения.
3. A – знак тока. Мультиметры рассчитаны только на постоянный или пульсирующий ток.
4. Ω — знак сопротивления.
5. ºС – знак температуры.
6. Знак диода и звукового сигнала позволяет проверять диоды и прозванивать провода.
7. hFE – в этом режиме производится проверка транзисторов.

Чтобы правильно произвести прозвонку мультиметром, кроме режима, необходимо правильно установить щупы в отведенные для них гнезда.

Как маркируются гнезда для подключения щупов

Всего на корпусе прибора располагается три гнезда, если не считать разъема для транзисторов. Один разъем для общего провода, то есть этот провод всегда участвует в измерениях, кроме случая, когда измеряется температура внешним датчиком.

Он может обозначаться знаком «земля» — треугольник из штриховых линий с вершиной, обращенной вниз. Также могут стоять буквы «СОМ». Возле другого гнезда стоит знак 20 А. Сюда вставляется щуп при замере большого тока силой до 20 А.

В оставшееся гнездо вставляется второй щуп при всех остальных измерениях. Получается, один щуп, обычно это черного цвета провод, вставляется в общее гнездо, а второй щуп, обычно красного цвета, вставляется либо в гнездо 20А, либо в среднее гнездо.

Щуп с черным проводом подключается к минусовой шине при измерении постоянного тока или напряжения, красный к положительной. При измерении диода или сопротивления по красному проходит положительный заряд, по черному отрицательный.

Какие силовые устройства требуют контроля целостности цепи.

Все рассмотренные выше случаи — это когда непосредственно силовые цепи не контролируется: все что после контактов реле — неизвестность.

Но бывает, когда силовые исполнительные устройства должны работать и во время пожара, поэтому силовые цепи их запуска должны контролироваться — к счастью, таких устройств мало.

Силовые исполнительные устройства, требующие контроля целостности цепей:

1) реверсивные клапана дымоудаления и подпора воздуха;

2) двигатели пожарных насосов, задвижек и вентиляторов;

3 силовые электромагнитные (соленоидные) клапана побуждения пожаротушения;

4) шкафы управления шторами или фрамугами.

Мультиметры, тестеры

Для удобства выполнения электрических замеров на базе омметра работают комбинированные приборы, позволяющие оценивать величины сопротивлений на шкалах:

Они имеют одну точную измерительную головку, которая с помощью шунтов или добавочных сопротивлений, подключаемых системой различных режимных переключателей, может работать в качестве:

Для каждого режима на общей шкале нанесена собственная цифровая градуировка в соответствующих единицах. Три объединенных функции измерения сопротивления, тока и напряжения послужили поводом называть такие приборы:

Современные приборы работают как на основе обработки аналоговых величин, так и с применением цифровых технологий. Они у большинства моделей снабжены дисплеем, на который сразу выводится значение измеряемого параметра. Это удобно потому, что:

Однако, принцип подачи напряжения на измеряемый участок цепи и замер величины тока, протекающего через сопротивление, остался прежним во всех устройствах. Электрик, хорошо понимающий, как работает закон Ома, всегда разберется с назначением переключателей и способами отображения информации на любой приборе, выполнит правильно замер сопротивления.

Расчёт электрических цепей с помощью законов Кирхгофа

Существует несколько методов расчёта электрических цепей, которые различаются между собой параметрами, которые необходимо найти, а так же количеством необходимых расчётов.

Вначале я расскажу, как произвести расчёт цепи в общем виде, но в результате размеры вычислений будут неоправданно большими. Данный метод расчёта основан на законах Ома и Кирхгофа и используется при расчётах небольших цепей с малым количеством контуров. Для этого составляют систему уравнений из (q — 1) уравнений для узлов цепи и n уравнений для независимых контуров. Независимые контуры характеризуются тем, что при составлении уравнений для каждого нового контура входит хотя бы одна новая ветвь, не вошедшая в предыдущий контур. Таким образом, количество уравнений в системе уравнений по данному методу расчёта цепи будет определяться следующим выражением

В качестве примера рассчитаем электрическую цепь, приведённую на рисунке ниже

Пример электрической цепи для расчёта по законам Ома и Кирхгофа.

В качестве примера возьмём следующие параметры схемы: E1 = 50 B, E2 = 30 B, R1 = R3 = 10 Ом, R2 = R5 = 20 Ом, R4 = 25 Ом.

1. Составим уравнение по первому закону Кирхгофа. Так как узла у нас два, то выберем узел А и составим для него уравнение. Я выбрал условно, что токи I1 и I2 втекают в узел, а I3 – вытекает, тогда уравнение будет иметь вид

2. Составим недостающие уравнения по второму закону Кирхгофа. В схеме у нас два независимых контура: E1R1R2R4E2R3  и E2R4R5, поэтому выбирая произвольное направление контуров составим недостающие два уравнения. Я выбрал обход по ходу часовой стрелке, поэтому уравнения имеют вид

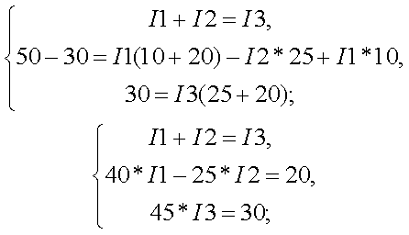

Таким образом, получившаяся система уравнений будет иметь следующий вид

Решив данную систему, получим следующие результаты: I1 ≈ 0,564 А, I2 ≈ 0,103 А, I2 ≈ 0,667 А.

В результате решения системы уравнений по данному методу может оказаться, что токи получились отрицательными. Это значит, что действительное направление токов противоположно по направлению выбранному.

Прозвонка транзистора

Тестером рекомендуется проверять только биполярные транзисторы. У полевых транзисторов при проверке может быть повреждён переход затвора по причине его высокой чувствительности к статическому электричеству. Для проверки потребуется освободить от связей коллектор и эмиттер. Поскольку транзисторы чувствительны к перегреву при пайке не стоит вынимать их из платы.

Лучше разорвать электрическую цепь, отпаяв один из выводов диода или резистора, соединённых с этим транзистором. Коллектор, база и эмиттер есть у всех биполярных транзисторов не зависимо от конструктивного исполнения. Если транзистор исправен, прозвон переходов база – эмиттер и база – коллектор получается как у двух диодов с общим выводом. Им является база. При этом переход коллектор эмиттер обычно исправен и показывает большое сопротивление при любом положении щупов.

Поэтому необходимо найти базу первой. Для этого один щуп надо соединить с любым выводом, а другой соединить поочерёдно с двумя оставшимися. И при этом смотреть на табло. Если показания значительно отличаются, надо перейти к следующему выводу. Если и в этом случае показания отличаются, надо перейти к последнему выводу.

При различных показаниях для всех трёх выводов надо поменять щупы местами и повторить проверку. Если не получилось найти вывод, относительно которого два других показывают почти одинаковое сопротивление, значит, транзистор не исправен. Если получилось – значит, база найдена. Плюсовый щуп на базе – это n-p-n транзистор. Минусовый — p-n-p транзистор.

Какие силовые исполнительные устройства не требуют контроля целостности.

1. Промежуточное реле.

Реле должны потреблять минимальную мощность и коммутировать максимальное напряжение. То-есть лучше всего применять электронное реле.

В свою очередь уже реле чем-то управляет.

Существуют промежуточные электронные реле 220В, ток срабатывания которых до 0.25А и следовательно ими можно управлять, коммутируя силу слаботочными адресными релейными модулями «Рубеж».

Промежуточное реле PK-1P стоит 680р, коммутирует 16А 220В и потребляет при срабатывании 220В 0.05А.

Вот это я понимаю релейный усилитель!

2. Независимый расцепитель.

Сигнал пожарной сигнализации подает питание на расцепитель и расцепитель выключает автомат.

Но как из пожарной сигнализации подать сигнал 220В на расцепитель?

При помощи любого реле, способного коммутировать 220В.

Но стоит помнить, что независимый расцепитель — устройство, осуществляющее механическую работу и его ток потребления больше, чем катушки реле.

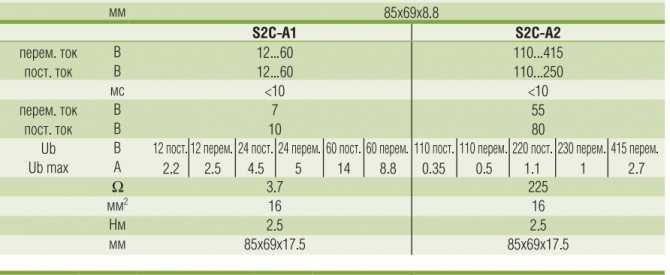

Вот параметры управляющих сигналов для самых распространенных независимых расцепителей S2C-A.

Видим, что ток срабатывания S2C-A2 при 230В составляет 1А. То-есть слабые реле слаботочных релейных модулей не все подойдут.

Заманчиво управлять слаботочным независимым расцепителем S2C-A1, напряжение срабатывания которого 12..60В.

Но вот ток срабатывания … для 12В составляет 2.2А. Сомнение вызывает что ток срабатывания для 24В 4.5А — больше, чем для 12В, хотя должен быть меньше.

Сработать такой расцепитель при помощи «С2000-КПБ» будет на грани фола, поскольку максимальный ток коммутации блока 2.5А. Ток коммутации «С2000-СП2 ИСП.02» — 3А.

Успокаивает то, что время работы расцепителя 10мс.

Независимый расцепитель — это хороший способ управления, если для запуска сложной вентсистемы требуется дополнительное внимание: вентсистема не запустится просто после снятии тревоги. Для включения системы необходимо ногами прийти к выключенному расцепителем автомату

Для включения системы необходимо ногами прийти к выключенному расцепителем автомату.

Но тут есть один интересный момент. Позволю себе привести цитату из нормативной базы:

+ Показать цитату

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003

12.3 Для зданий и помещений, оборудованных автоматическими установками пожаротушения или автоматической пожарной сигнализацией, следует предусматривать автоматическое блокирование электроприемников систем воздушного отопления, вентиляции, кондиционирования, автономных и оконных кондиционеров, вентиляторных доводчиков, воздушно-тепловых завес и внутренних блоков кондиционеров (далее — системы вентиляции), а также электроприемников систем противодымной вентиляции с этими установками (или пожарной сигнализацией) для:

а) отключения при пожаре систем вентиляции, кроме систем подачи воздуха в тамбур-шлюзы помещений категорий А и Б, а также в машинные отделения лифтов зданий категорий А и Б. Отключение может производиться:

централизованно, прекращая подачу электропитания на распределительные щиты систем вентиляции;

индивидуально для каждой системы.

При использовании оборудования и средств автоматизации, комплектно поставляемых с оборудованием систем вентиляции, отключение приточных систем при пожаре следует производить индивидуально для каждой системы с сохранением электропитания цепей защиты от замораживания. При невозможности сохранения питания цепей защиты от замораживания допускается отключение только вентилятора подачей сигнала от системы пожарной сигнализации в цепь дистанционного управления вентилятором приточной системы. При организации отключения при пожаре с использованием автомата с независимым расцепителем должна проводиться проверка линии передачи сигнала на отключение.

docs.cntd.ru/document/1200095527

В выделенной фразе о проверке линии передачи сигнала кроется жирная проблема. Независимый расцепитель то скорее всего будет на 220В! И у нас возникает проблема непрерывного контроля целостности цепи управления 220В.

3. Контактор (пускатель).

Сухие контакты реле размыкают цепь самоподхвата магнитного пускателя.

Плюс такого подхода — при снятии тревоги не надо идти ногами к щитам управления.

Так, например, имеет смысл управлять огнезадерживающими клапанами ОЗК: сняли тревогу — ОЗК сами открылись.

На катушке ПМЕ 211 ток всего лишь 0,1А. Но все равно применение слаботочного адресного релейного модуля некоторых адресных систем под вопросом, поскольку это ток непрерывного воздействия.

Самодельные приборы-прозвонки

   Простейшие устройства, которыми пользуются электрики для проверки сопротивления, называют «прозвонками». Самую простую из них можно сделать самостоятельно, исходя из приведенного ниже описания.

   К одному концу батарейки припаивают цоколь лампочки от карманного фонаря, а к другому — гибкий электрический провод в изоляции с зажимом-крокодилом на конце. На второй контакт лампочки крепится медная проволока 2,5 квадрата, выполняющая роль щупа. Если посадить крокодил на щуп, то цепь прозвонки замкнется и через нее потечет ток. Его величина достаточна для разогрева нити накала и свечения лампочки. Яркость света зависит от:

   Если между щупом и крокодилом поместить резистор, то величина его сопротивления скажется уменьшением свечения лампочки. Например, номинальный ток нити накала величиной 100 мА создается при прямом подключении к новой батарейке. Когда при проверке резистора ток снизится до 80 мА, то свечение будет хорошо заметно. При значительном же увеличении сопротивления или разрыве цепи лампочка потухнет.

   Таким простым методом электрики проверяют целостность проводов и других участков схемы с величиной сопротивления до нескольких десятков Ом. При этих замерах в проверяемой цепи не должно присутствовать напряжение от посторонних источников, которыми могут быть:

   Если электрики по ошибке подключают такие прозвонки к фазному и нулевому проводникам в действующей электропроводке, то нить накала лампочки от проходящего тока мгновенно получает тепловой удар, от которого стеклянный баллон взрывается и разлетается мелкими осколками. Аналогичные ошибки при замерах омметрами и мультиметрами приводят к перегоранию токопроводящих пружин измерительных головок или компонентов схем у новых электронных моделей. Только дорогие приборы ведущих производителей снабжаются защитой от коротких замыканий, возникающих при подобных ситуациях. Но стоит ли их проверять таким способом? Основной недостаток самодельных прозвонок такого типа — это отсутствие возможности определения высокоомных сопротивлений. Поэтому их используют только при проверках токовых низкоомных цепей.

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым жилами на его целостность. Если проверяемый проводник длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Жилы очищаются от изоляции с обоих концов кабеля. Затем их проверяют на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому концу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность жил в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводников в кабеле.

Если при прикосновении к какой-то жиле звука нет, значит обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много жил одного цвета и невозможно определить, какая жила, куда идет.

Диагностика цепей напряжения

Обрыв цепей напряжения можно проконтролировать анализируя сумму фазных напряжений и напряжений разомкнутого треугольника. Раньше для этого использовалось реле КРБ-12, сейчас алгоритмы цифровых защит. Интересно, что чистыми математикой и логикой нельзя определить обрыв нулевого провода, для этого нужно создавать несимметричную систему напряжений, например, при помощи внешнего резистора.

Из книги «Релейная защита воздушных линий 110-220 кВ типа ЭПЗ-1636». А.П. Удрис. БЭ. 1988 г.

Кроме этого контролируется аварийное срабатывание автомата защиты ТН, через его блок-контакт, для случаев, где алгоритм отказывается нечувствительным к обрыву/отключению всех цепей напряжения. Для КРБ-12 это актуально

В целом цепи напряжения контролировать на обрыв проще, чем токовые потому, что есть как минимум две вторичные обмотки ТН и аппарат защиты. При фиксации нарушения цепей напряжения выдается сигнал и происходит блокировка защит, которым для работы необходимы напряжения (например, ДЗ или направленные МТЗ). Направленные защиты могут быть переведены в ненаправленный режим, часто с изменением уставок.

На чём основан прозвон?

Тестер, авометр, мультиметр – это названия одного и того же измерительного прибора. Он позволяет измерить с приемлемой точностью основные электрические параметры – напряжение, ток и сопротивление. Информация отображается либо на стрелочном табло, как у аналоговых моделей прошлых лет, либо на цифровом табло как у современных моделей.

Не зависимо от вида отображения информации в тестер устанавливается источник питания. Обычно это две пальчиковые батарейки по 1,5 В. В любом тестере есть как минимум две клеммы, к которым присоединяются щупы. Они служат для соединения тестера с двумя точками электрической цепи, параметры которой тестируются. Измерение напряжения и тока не требуют расхода электроэнергии батареек.

А вот так называемый «прозвон» основан на создании напряжения и тока между точками прикосновения щупов тестера. Поэтому в первую очередь при прозвоне электрических цепей необходимы батарейки с достаточной энергией. Это измерение сопротивления электрической цепи. И если её нет, а щупы соприкасаются друг с другом значит величина измеряемого сопротивления равна нулю.

Поэтому если на табло показания отличные от нуля, тестер надо откалибровать регулятором для настройки. При этом лучше всего установить диапазон измерения в Омах. В этом режиме получается максимальный расход энергии батареек. Если получить ноль на табло не получается, значит они требуют замены. В аналоговом приборе можно вынуть батарейки и проверить их в режиме измерения тока.

Обычно одна из них разряжается больше другой. Поэтому можно заменить наиболее разряженную батарейку на свежую и заново проверить установку нуля в диапазоне измерения сопротивления в Омах. Если всё нормально получилось можно приступать прозвону. Хотя если не требуется измерять какие – либо значения сопротивления проверять установку нуля и состояние батареек не обязательно.

Проверяя электрическую цепь необходимо сделать так, чтобы электрический ток, создаваемый тестером, протекал только через эту цепь. Иначе на табло будут отображены значения, учитывающие соседние цепи. Такое возможно, например, в печатной плате. Поэтому в ней можно корректно проверить или измерить сопротивление только одного установленного в ней элемента и только при одном отпаянном от платы выводе.

Проверка на целостность (поиск нужного проводника)

Для проверки целостности электропроводки или поиска одной жилы в составе многожильного кабеля вполне достаточно цифрового тестера, включённого в режиме измерения сопротивления. При проведении такой операции необходимо создать замкнутую цепочку, состоящую из непосредственно из мультиметра (тестера), пары измерительных «концов» и самого проверяемого проводника.

При этом по тестируемому участку пропускается небольшой по величине электрический ток, а мультиметр определяет величину его внутреннего сопротивления. Это еще не прозвонка, но довольно удобный способ.

В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.

Также возможен вариант, когда при проверке обнаруживается, что прибор индицирует показания в районе мегаом, а при контрольной прозвонке не выдаёт звукового сигнала. Это означает, что на участке проводки имеется не определяемый визуально внутренний обрыв.

По сути позвонка – это определение мультиметром, есть контакт между проводами, или его нет. Мультиметр выдает небольшой ток, и если цепь целая, то фиксируется напряжение, в результате раздается звуковой сигнал – звонок, а на дисплее мультиметра высвечиваются нули. Прозвонкой проверяют предохранители, лампочки, провода, целостность схем.

Значение сопротивления определяется общей длиной проверяемого мультиметром кабельного изделия. Одновременно с этим между всеми входящими в состав многожильного кабеля и расположенными рядом проводниками контакт должен отсутствовать, что и проверяет прозвонка.

Выявление неисправного тягового двигателя

При срабатывании реле заземления РЗ выключают все ТЭД отключателями ОМ1 — ОМ6. Затем поочередно ставят в рабочее положе­ние отключатели и каждый раз набирают тягу до 5-й позиции. При включении неисправного двигателя происходит срабатыва­ние РЗ. Оставляют включенным неисправный ТЭД и выключают рубильник ВР31. Снова выходят на режим тяги. Если реле РЗ не срабатывает при выключенном ВР31, то, следовательно, «земля» в минусовой части цепи.

Отыскав неисправный двигатель, выключают его соответствую­щим тумблером ОМ. Отсоединяют минусовой кабель этого тягово­го двигателя от планки шунта амперметра (104) и изолируют кабель, отключают АУР, выключа­ют ВР31. Ток тягового генератора не должен превышать 3500 А.

Отключение неисправного ТЭД на 2ТЭ10М производится при помощи тумблеров ОМ1-ОМ6. Например, вышел из строя 2-й ТЭД. Выключаем тумблер ОМ2, один из контактов ОМ2 размыкается в цепи питания катушки вентиля поездного контактора П2. С.к. П2 отключает цепь 2-го ТЭД от тягового генератора «Г». Второй контакт ОМ2 замыкается и создает параллельно блокировочному контакту П2 цепь питания катушек КВ и ВВ. Третий контакт ОМ2 размыкается и вводит часть резистора СОЗ в цепь задающей обмотки амплистата, что снижает мощность «Г» на 30% (снижается до 1420-1680 кВт), соответственно уменьшается нагрузка на остальные ТЭД. Блок-контакт П2 отключает 2-й ТЭД от БДС.

Наибольший допустимый ток тягового генератора при отключении ТЭД 3500А.

Что показывает мультиметр при прозвонке

Во время прозвонки проводов и кабелей на табло может показываться какое-то небольшое «число» или «0». При этом слышен звуковой сигнал. Число показывает сопротивление провода постоянному электрическому току.

Во многих приборах звуковой сигнал срабатывает при сопротивлении проводника до 50 Ом, если это сопротивление больше, тогда звуковой сигнал не слышен. О чем может говорить большое сопротивление провода? Может быть несколько причин:

• провод имеет очень большую длину при малом его сечении;
• в измеряемой цепи нарушен контакт;
• маленькое напряжение встроенной батареи;
• провод имеет большое удельное сопротивление.

Рассмотрим подробнее каждую из причин. Чем длиннее и тоньше проводник, тем большим сопротивлением он обладает. Поэтому один и тот же вид провода при разной длине будет показывать разное сопротивление.

Если провод надломлен, в этом месте возникает большое сопротивление, причем оно будет постоянно меняться, если провод шевелить. Чем ближе к месту надлома происходит шевеление, тем интенсивнее меняются показания.

Слабое напряжение на батареи напрямую влияет на работу прибора, поэтому ее время от времени следует проверять, особенно когда прозвонкой занимаются часто. Материал провода также оказывает на сопротивление большое влияние.

В основном используется медь и алюминий. Алюминий обладает большим сопротивлением. Если появится необходимость прозвонить катушку, то в некоторых из них в проводе применяются смешанные материалы, обладающие сравнительно большим сопротивлением.

Далее поговорим о том, как мультиметром найти обрыв провода?
