Дизельная, инжекторная, карбюраторная системы питания двс

Введение

Легковой автомобиль класса «С» Mazda3 (в связи с ограничениями на использование цифр в торговых марках автомобилей применяется слитное написание) японского автопроизводителя выпускается с 2002года. Примечательно, что в Японии он продается под названием Mazda Axela. Менее чем за 10лет выпуска модель успела не один раз обновиться.

26 июня 2013 года состоялась премьера третьего поколения модели версии хэтчбек одновременно в пяти городах: Лондоне, Санкт-Петербурге, Нью-Йорке, Мельбурне и Стамбуле. Данное событие было приурочено к десятилетнему юбилею Mazda3. Версия в кузове седан была представлена широкой публике на Франкфуртском автосалоне в сентябре того же года.

Дизайн Mazda3 создавался специалистами компании в фирменном для марки стиле KODO. Именно поэтому нет ничего удивительного в сходстве модели с более старшей Mazda6. За счет значительного наклона задней стойки крыши, большого количества ломаных линий и выпуклых выштамповок и седан, и хэтчбек получились очень красивыми, элегантными ивместе с тем несколько агрессивными. Спортивности облику добавляют длинный капот и короткая задняя часть. Покупатели могут выбрать один из восьми цветов, в том числе красный металлик и два абсолютно новых оттенка Titanium Flash Mica и Deep Crystal Blue Mica. В зависимости от комплектации автомобиль оснащается 16- и 18-дюймовыми легкосплавными колесными дисками.

Хэтчбек Mazda3 получил удлиненную на 60мм колесную базу, которая в итоге составила 2700мм. В ширину автомобиль увеличился на 40мм (1795мм), а по высоте стал ниже на 20мм (1450мм). По сравнению с моделью предыдущего поколения удалось увеличить жесткость кузова на 30%, при этом полная масса автомобиля уменьшилась на 60кг. Коэффициент аэродинамического сопротивления составил 0,275 для хэтчбека и 0,255 для седана.

Интерьер отличается солидностью и основательностью

Дизайнеры уделили особое внимание мелочам и использовали только дорогие и качественные материалы отделки. Эргономические показатели на самом высоком уровне: отменный профиль и выразительная боковая поддержка водительского кресла, все органы управления находятся под рукой, априборы, традиционно утопленные в колодцы, легкочитаемы и информативны. Сиденья сконструированы таким образом, чтобы обеспечить сидящим сзади пассажирам больше пространства для ног

Взависимости от уровня комплектации обшивка сидений может быть тканевой (двух оттенков) либо кожаной

Сиденья сконструированы таким образом, чтобы обеспечить сидящим сзади пассажирам больше пространства для ног. Взависимости от уровня комплектации обшивка сидений может быть тканевой (двух оттенков) либо кожаной.

Кроме всего прочего, Mazda3 третьего поколения стала первым автомобилем, в котором была применена технология Active Driving Display. Это всплывающая семидюймовая сенсорная панель, на которой отображаются скорость автомобиля, навигационные указания и другая важная информация; при отключении зажигания информационный дисплей автоматически складывается. Кроме того, седан можно укомплектовать еще и проекционным дисплеем, что в «С»-классе встречается редко. В качестве опции истинным меломанам предлагается высококачественная акустическая система Bose.

Багажник Mazda3 (хэтчбек)

Багажник Mazda3 (седан)

Объемы багажных отсеков седана и хэтчбека составляют соответственно 408 и 308л. При желании спинки задних сидений могут быть сложены, благодаря чему можно существенно увеличить полезное пространство для перевозки грузов. Например, в хэтчбеке таким образом можно увеличить багажник до целых 1250л, а это весьма значительный показатель.

Линейку силовых агрегатов Mazda3 составляют двигатели семейства SKYACTIV: бензиновые моторы SKYACTIV-G объемами 1,5л (100 и 117л.с., 150Н·м) и 2,0л (120 и 150л.с., 208 и 210Н·м соответственно), а также турбодизель SKYACTIV-D рабочим объемом 2,2л (149л.с., 380Н·м). Все перечисленные двигатели уже в базовой комплектации оснащены системой i-stop (аналог «Старт-стоп»), а в качестве опции можно заказать систему рекуперации энергии торможения i-ELOOP. Исключительно для рынка России производятся версии с 1,6-литровым бензиновым двигателем MZR (104л.с., 145Н·м), знакомым по предыдущему поколению Mazda3, но доведенным до экологических норм «Евро-4».

Наиболее частые неисправности топливной системы дизельного двигателя

Среди самых распространенных поломок в системе питания дизелей чаще всего встречаются следующие:

1. Затруднения при запуске мотора.
2. Снижение мощностных показателей.
3. Увеличение расхода топлива.
4. Возникновение дыма различных оттенков, выходящего из выхлопной трубы.
5. Повышенная жесткость работы.
6. Невозможность разогнаться (при провалах в разгоне рекомендуется увеличить ход педали акселератора).
7. Неустойчивость оборотов на холостом ходу (плавают).
8. Двигатель часто глохнет.

Трудный запуск

Чтобы облегчить зимний запуск дизельных двигателей, производители выпускают специальное топливо под названием «арктическое». Однако, причиной трудного включения не всегда является застывшая солярка. При невозможности запустить дизель на холодную, необходимо проверить:

• качество работы нагнетающих деталей насоса высокого давления;
• степень износа форсунок;
• регулировки угла опережения топлива;
• предпусковые свечи накала;
• регулятор давления;
• нарушение герметичности топливопроводов.

Снижение мощности

Мощность дизельного мотора снижается при возникновении неисправностей, засорении топливных фильтров, отверстий распыляющих форсунок. При выходе из строя фильтрующих элементов количество солярки, направляемой в топливный насос, резко снижается, что негативно сказывается на мощностных показателях мотора.

Увеличение потребления дизтоплива

Неверно выставленный угол опережения впрыска является основной причиной большого расхода горючего. На количество потребляемого топлива также оказывает влияние неправильная работа топливного насоса ТНВД. Необходимо отрегулировать уровень давления смеси в момент впрыска. Понижение компрессии в рабочих цилиндрах также может стать причиной повышенного расхода дизельного топлива.

Выхлоп черного цвета

При появлении темного дыма из системы выхлопа рекомендуется проверить качество смесеобразования. Нарушения могут быть вызваны запоздалым впрыском топлива, которое не успевает полностью сгорать и оседает на стенках цилиндров в виде нагара. Слои нагара часто образуются также на клапанах, которые неплотно закрываются.

Появление белого дыма в виде пара не вызывает тревоги, т. к. он быстро улетучивается после прогрева мотора. Особенно часто это можно наблюдать в дизельных машинах, работающих в областях северной широты.

Плавающие обороты коленчатого вала в режиме холостого хода

При данном дефекте нужно:

• заменить уплотняющие элементы, расположенные под распылителями;
• подтянуть топливный провод, соединяющий фильтра с ТНВД;
• проверить состояние опорной пластинки насоса;
• заменить регулятор оборотов коленвала;
• проверить работу системы вентиляции, чтобы исключить давление газов.

Двигатель глохнет

Если мотор часто прекращает работу прямо на ходу, потребуется проверить следующие пункты:

• правильность угла опережения;
• качество соединений в местах подключения насоса;
• степень загрязнения фильтров;
• смещение и перекос элементов насоса высокого давления.

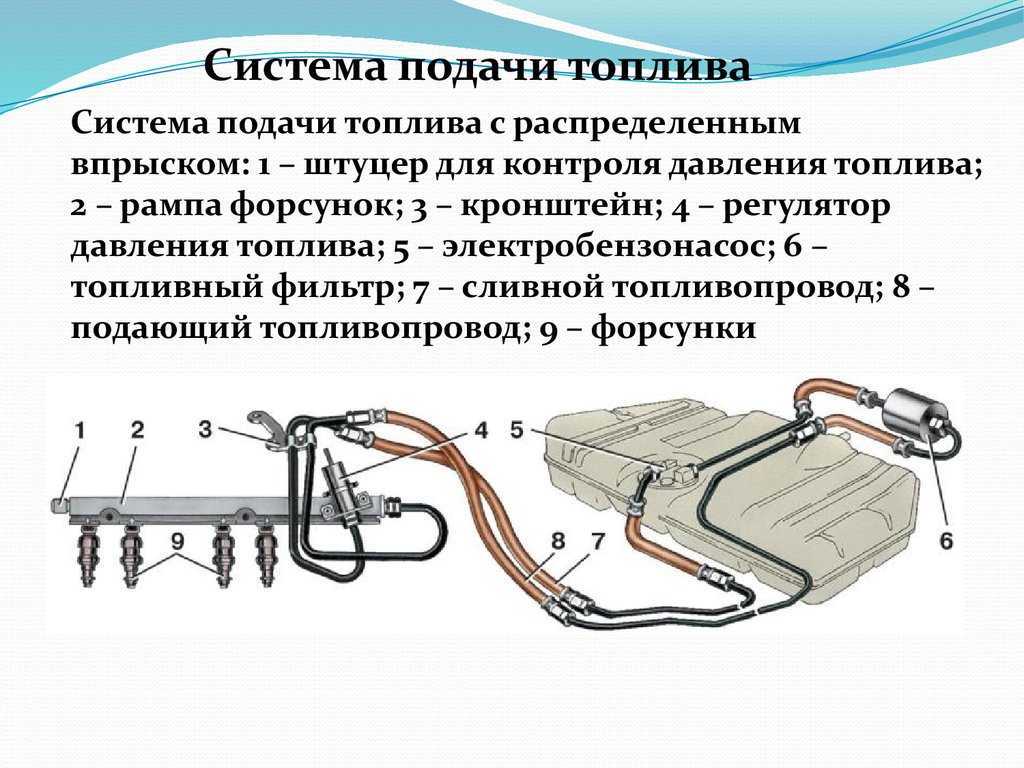

Устройство топливной системы

Большинство систем подачи горючего имеет схожее устройство. В основном классическая схема будет состоять из таких элементов:

• Топливный резервуар или бак. В нем хранится горючее. Современные автомобили получают не просто металлическую емкость, к которой подходит магистраль. Он имеет достаточно сложное устройство с несколькими компонентами, которые обеспечивают максимально эффективное сохранение бензина или дизтоплива. В эту систему входит адсорбер, фильтр, датчик уровня и во многих моделях авто насос.
• Топливная магистраль. Обычно это гибкий резиновый шланг, который соединяет топливный нагнетатель с другими узлами системы. Во многих машинах трубопровод частично гибкий, а частично жесткий (эта часть состоит из металлических труб). Мягкая трубка составляет магистраль с низким напором горючего. В металлической части магистрали бензин или солярка имеет большое давление. Также автомобильный топливопровод можно условно разделить на два контура. Первый отвечает за питание мотора свежей порцией горючего, и называется подачей. По второму контуру (обратка) система будет сливать излишек бензина/солярки обратно в бензобак. Причем такая конструкция может быть не только у современных ТС, но и у тех, которые имеют карбюраторный тип приготовления ВТС.
• Бензонасос. Назначение этого устройства в том, чтобы обеспечивать постоянную перекачку рабочей среды из резервуара к распылителям или в камеру, в которой происходит приготовление ВТС. В зависимости от того, какой вид мотора установлен в машине, этот механизм может иметь электрический или механический привод. Электронасос управляется электронным блоком управления, и является неотъемлемой частью системы впрыска ДВС (инжекторный мотор). Механический насос используется в старых автомобилях, в которых на моторе установлен карбюратор. В основном бензиновый ДВС оснащается одним топливным насосом, но встречаются также модификации инжекторных ТС с подкачивающим насосом (в вариантах, в схему которых входит топливная рампа). Дизельный мотор оснащается двумя насосами один – ТНВД. Он создает высокое давление в магистрали (подробно устройство и принцип работы устройства рассказывается отдельно). Второй подкачивает топливо, благодаря чему основному нагнетателю легче работать. Насосы, создающие высокое давление в дизелях, работают от плунжерной пары (о том, что это такое, рассказывается здесь).
• Топливный очиститель. Чертеж большинства топливных систем будет насчитывать минимум два фильтра. Первый обеспечивает грубую очистку, и устанавливается в бензобаке. Второй предназначен для более тонкой очистки топлива. Эта деталь устанавливается перед входом в топливную рампу, топливный насос высокого давления или перед карбюратором. Эти элементы являются расходными материалами и нуждаются в периодической замене.
• В дизельных моторах также используется аппаратура, обеспечивающая подогрев солярки, прежде чем она попадет в цилиндр. Ее наличие обусловлено тем, что у дизтоплива при низких температурах вязкость высокая, и насосу становится сложнее справляться со своей задачей, а в некоторых случаях он не способен качать топливо в магистраль. Но для таких агрегатов также актуально наличие свечей накала. О том, чем они отличаются от свечей зажигания, и зачем они нужны, читайте отдельно.

В зависимости от типа системы в ее конструкцию может входить и другое оборудование, которое обеспечивает более тонкую работу подачи топлива.

Системы питания автомобиля следует классифицировать по представленным признакам:

•  способу подачи топлива , может быть как непрерывный, так  и прерывистый;• типу дозирующих узлов — (плунжерные насосы,форсунки, распределители,  регуляторы давления;• по способу регулировки горючей смеси, и ее количества — пневматическое, механическое, электронное;• по параметрам смесеобразования — разряжению во впускной системе, углу поворота дроссельной заслонки, расходу воздуха.

Впрыск топлива обеспечивает более точное распределение по цилиндрам из за отсутствия сопротивления потоку воздуха на впуске. Более высокий коэффициент наполнения цилиндров обеспечивает получение более высокой мощности двигателя. При впрыске возможно большее перекрытие клапанов. Лучшая продуваемость и равномерность смесеобразования по цилиндрам снижают температуру деталей, что в свою очередь позволяет уменьшить октановое число топлива на 2—3 единицы, т. е. поднять степень сжатия без опасности детонации.Система впрыска К-Jetronic, которую разработала фирма «BOSCH»  работает по принципу механической системы, где обеспечивается постоянный впрыск топлива и включает в себя топливный бак, пусковую электромагнитную форсунку. топливный электронасос, топливный фильтр, накопитель топлива, расходомер воздуха с напорным диском,  регулятор давления топлива, регулятор управляющего давления воздуха, дозатор распределительного топлива,форсунки. Количество смешиваемого воздуха и топливо строго в соотношении 1 к 14,7. Во время работы двигателя топливный электро насос закачивает бензин из бака и нагнетает  его с давлением 0,5 МПа) , а потом через накопитель и попадает в фильтр к дозатору распределителя. После этого топливо постепенно  подается  к форсункам, установленным перед впускными клапанами во впускном трубопроводе. Форсунки призваны непрерывно распылять топливо. Если при карбюраторном питании дроссельная заслонка регулирует количество подаваемой в цилиндры горючей смеси, то при системе впрыска дроссельная заслонка регулирует только подачу чистого воздуха. Для того чтобы установить требуемое соотношение между количеством поступающего воздуха и количеством впрыскиваемого бензина, используется расходомер воздуха с напорным диском и лоза-тор-распределитель топлива.При пуске холодного двигателя электронасос быстро повышает давление топлива. Если температура двигателя менее 35 °С, термореле включает пусковую форсунку с электромагнитным управлением, и она впрыскивает дополнительное количество топлива. Одновременно включается добавочный клапан воздуха. Этим обеспечивается надежный пуск холодного двигателя и устойчивая его работа на холостом ходу. Продолжительность работы пусковой форсунки определяет термореле. При температуре выше 35 °С она отключается.Во время работы  двигателя с частичными нагрузками горючая смесь начинает обогащаться или обедняться. Самое главное, чтобы пропорция воздуха и топлива обеспечивала хорошее смесеобразование в определенных значениях, что бы полностью соответствовала режимам работы двигателя. В случае большого давления , сопротивление на плунжере увеличивается , а смесь в свою очередь обедняется. В другом  случае сопротивление перемещению плунжера начинает  уменьшается и  смесь начинает обогащаться.Во время резкого открытия  дроссельной заслонки обогащение горючей смеси обеспечивается еще секундной реакцией напорного диска.

Система впрыска топлива «К-Jetronic»:

1 — топливный бак; 2— топливный фильтр; 3 — накопитель топлива; 4 — топливный насос; 5 — регулятор управляющего давления; 6 — термореле; 7 — пусковая электромагнитная форсунка; 8 — форсунка впрыска; 9 — клапан добавочного воздуха; 10 — дроссельная заслонка; 11 — регулировочный винт системы холостого хода; 12 — расходомер воздуха; 13 — дозатор-распрелитель; 14 — регулятор давления топлива; а — канал подвода топлива к рабочим форсункам; 6 — канал подвода топлива к дозатору-распределителю; в — канал подвода топлива к пусковой форсунке с электромагнитным управлением; г — канал слива топлива в бак; д — канал толчкового клапана; е — канат управляющего давления.

Главная дозирующая система и система холостого хода системы впрыска «К-Jetronic»: 1 — топливный бак; 2 — топливный фильтр; 3 — накопитель топлива; 4 — топливный насос; 5— регулятор управляющего давления топлива; б — форсунка (инжектор); 7— регулировочный винт системы холостого хода; 8 — дроссельная заслонка; 9 — напорный диск расходомера воздуха; 10 — дозатор-распределитель топлива; 11 — регулятор давления питания; а — канал подвода топлива к форсункам; б — канал управляющего давления; в — канал толчкового клапана; г — канал слива топлива в бак; д — канал подвода топлива к дозатору-распределителю.

Устройство и основные конструктивные элементы

По конструкции всю топливную систему можно разделить на такие элементы:

1. Бак для топлива. Баки бывают разные по конфигурации и объёму. Оснащены датчиком уровня топлива, который даёт понимание водителю об уровне наполненности бака. Для заливки топлива в баке есть горловина, закрывающаяся крышкой.
2. Топливные магистрали. Представляют собой набор трубчатых магистралей, по которым топливо доходит из бака до распределяющего устройства.
3. Фильтры. Применяются фильтры грубой и тонкой очистки (читайте о том, где находится топливный фильтр). Фильтр грубой очистки монтируется непосредственно на бак с топливом и представляет собой металлическую решётку. Этот фильтр не даёт проникнуть большим частичкам загрязнений в магистрали топливной системы. Фильтр тонкой очистки устанавливается непосредственно в моторном отсеке перед топливным насосом. Он уже отлавливает более маленькие частички грязи.
4. Топливные насосы. По конструкции устанавливают два или один топливный насос. Их количество зависит от конструкции смеси образователя. В карбюраторных типах насос стоит один. В дизельных двигателях устанавливают насосы низкого и высокого давления.

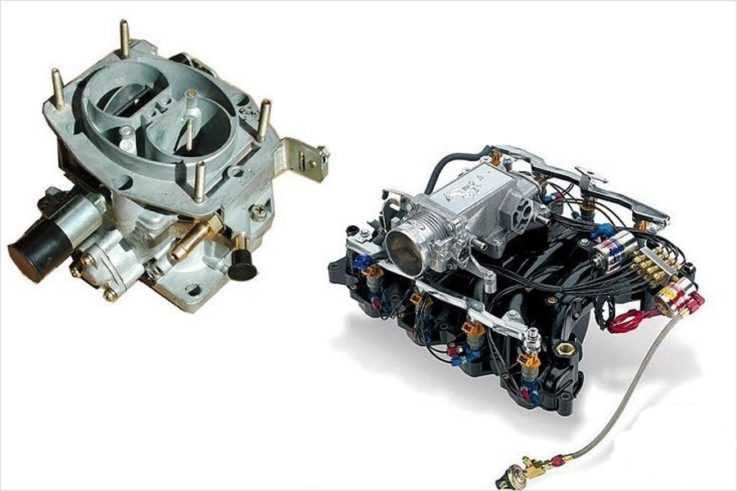

5. Смесеобразователь. Этот элемент отвечает за смешивание топлива с воздухом и впрыск смеси в двигатель. В бензиновых двигателях это карбюратор или же инжектор.

Демпфер пульсаций давления топлива

Повторяющееся открытие и закрытие топлив­ных форсунок совместно с прерывистой по­дачей топлива при использовании топливных насосов вытеснительного типа приводит к колебаниям давления топлива. Это может вызывать резонанс давления, оказывающий неблагоприятное влияние на точность дози­рования топлива. При определенных усло­виях эти колебания могут вызывать шум, передающийся на топливный бак и кузов автомобиля через элементы крепления электроприводного топливного насоса, топливо­проводы и топливную рампу. Эти проблемы можно решить посредством использования элементов крепления специальной конструк­ции и демпферов пульсаций давления.

Демпфер пульсаций давления имеет кон­струкцию, подобную конструкции регулятора давления топлива. Здесь также подпружинен­ная диафрагма отделяет топливную камеру от воздушной камеры. Усилие пружины по­добрано таким образом, что мембрана подни­мается из своего седла, как только давление подачи топлива достигает своего рабочего диапазона. Это означает, что топливная камера имеет переменный объем, и не только погло­щает топливо при возникновении бросков дав­ления, но также выпускает его, когда давление снижается. Для обеспечения работы в наиболее благоприятном диапазоне при возникновении колебаний абсолютного давления топлива из-за условий, имеющих место во впускном трубопроводе, камера пружины может быть соединена с впускным трубопроводом.

Пример HTML-страницы

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Топливный насос высокого давления дизельного двигателя

Чтобы двигатель внутреннего сгорания вырабатывал высокую мощность, заявленную в технических характеристиках, необходимо обеспечить максимально полное сгорание топлива в рабочих цилиндрах. Основная задача насоса ТНВД – качественная подача дизтоплива в камеры сгорания. Данный прибор обеспечивает следующие условия поступление горючего:

• в нужный момент;
• в необходимом количестве;
• при заданном давлении (не ниже 150 Мпа).

Момент подачи порции солярки и ее объем рассчитываются, в соответствии с частотой вращения коленвала мотора. Данные параметры остаются стабильными, не зависят от условий эксплуатации и степени загруженности силового агрегата.

Устройство топливного насоса высокого давления дизельного двигателя:

1. Регулятор режимов.
2. Штуцер дренажный.
3. Клапаны.
4. Плунжерная пара с приводным механизмом.
5. Подкачивающий элемент.
6. Механизм регулировки угла опережения впрыска.

Благодаря слаженной работе составляющих, входящих в конструкцию насоса ТНВД, обеспечивается работоспособность дизельного двигателя внутреннего сгорания.

Руководство по ремонту Mazda 3 / Мазда 3

1. Руководства по ремонту
2. Руководство по ремонту Mazda 3 (Мазда 3) 2003-2008 г.в.

Общая информация об автомобиле.

Mazda 3 Mazda 3Mazda 3Mazda 3Mazda 3

Внешний Дизайн — «атлетический и энергичный». Хотя два стилевых варианта кузова и имеют много общих элементов, каждый из них является уникальным воплощением дизайна Mazda, в то же время демонстрирует удивительное внутреннее пространство. Длинная колесная база 5-дверного хэтчбека, короткие свесы кузова и увеличенный диаметр колес дарят ощущения уверенности, стабильности и надежности.

Дизайн интерьера Mazda 3 был разработан так, чтобы быть одновременно вдохновляющим и удобным. Простые, ясно очерченные формы создают модный, современный интерьер, который дарит ощущение открытого пространства. Управление приборами практически интуитивное.

Особое внимание было уделено комфортности вождения. Место водителя разработано с учетом роста от 150 до 190 см

Это достигается благодаря 7 способам регулировки водительского сиденья. Равное внимание было уделено местам для задних пассажиров и количеству различных мест для хранения различных вещей.

Таким образом, Mazda3 способна предоставить более чем достаточно места для комфортного путешествия пятерых взрослых людей.

Качество изготовления — еще один пример свежего подхода компании к дизайну и сборке автомобилей. Качество становится очевидным при одном только взгляде на идеальную посадку и отделку, минимальные зазоры между смежными панелями кузова и компонентов.

В Mazda3 функциональная элегантность совмещает удобство, простоту использования и обзорность. Комплексная система безопасности Mazda3 снова превысила все ожидания: великолепные динамические характеристики, управление и тормозная система обеспечивают безопасность и предсказуемый драйв в любых условиях. К этому предлагается полный перечень систем активной безопасности: антипробуксовочная система (ABS), электронное распределение тормозного усилия (EBD), ассистент аварийного торможения (EBA), противозаносная система (TSC, опция) и контроль динамической устойчивости (DSC, опция). Автомобиль проходит самую короткую тормозную дистанцию в своем классе: со 100 км/ч до остановки — 37 м.

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля 1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Описание автомобиля 1.2. Система пассивной безопасности 1.3. Использование автомобиля по назначению 1.4. Устранение неисправностей, возникших в пути или перед началом движения 1.5. Таблицы

2. Двигатель 2.0 Двигатель 2.1. Общее описание новых двигателей моделей L8, LF и L3 2.2. Механическая часть двигателей 2.3. Приложение 1 2.4. Приложение 2 2.5. Приложение 3 2.6. Двигатель Z6 – механическая часть 2.7. Система смазки 2.8. Система охлаждения 2.9. Система впуска 2.10. Топливная система 2.11. Система выпуска отработавших газов и система снижения токсичности 2.12. Система зажигания 2.13. Система управления 2.14. Таблицы

3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Механическая коробка передач 3.3. Автоматическая коробка передач 3.4. Приводной механизм 3.5. Таблицы

4. Ходовая часть 4.0 Ходовая часть 4.1. Колеса и шины 4.2. Подвеска 4.3. Таблицы

5. Рулевой механизм 5.0 Рулевой механизм 5.1. Общие сведения 5.2. Общие проверки 5.3. Рабочие операции с рулевым механизмом 5.4. Таблицы

6. Тормозная система 6.0 Тормозная система 6.1. Общие сведения 6.2. Тормозная система 6.3. Таблицы

7. Бортовое электрооборудование 7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Система электроснабжения 7.3. Система освещения 7.4. Стеклоочистители и стеклоомыватели 7.5. Иммобилайзер 7.6. Проверки электрооборудования 7.7. Таблицы

8. Кузов 8.0 Кузов 8.1. Общие сведения 8.2. Навесные компоненты кузова 8.3. Остекление кузова 8.4. Сиденья 8.5. Кондиционер и отопитель 8.6. Таблицы

Особенности устройства инжекторного двигателя

Для того чтобы грамотно эксплуатировать автомобиль, у которого имеется система питания бензинового двигателя с впрыском топлива, необходимо иметь представление о его работе. Особенно когда речь идет об отечественных автомобилях, инжекторной системе подачи топлива ВАЗ 2114 и других машин.

Без этого будет сложно самому понимать и устранять возможные неисправности машины. Усвоив особенности конструкции, принцип работы, устройство инжекторного двигателя можно разобраться в неисправности и даже устранить ее, не обращаясь на СТО.

Инжекторным двигателем управляет контроллер. В отечественных машинах его обычно размещают справа под приборной панелью. Задача этого прибора — непрерывно обрабатывать информацию о состоянии мотора и обеспечивать надежную работу его систем. Блок управления включает различные реле, форсунки, датчики.

С помощью встроенной системы диагностики происходит распознавание неполадки в двигателе, сигнализируя контрольной лампой, хранит коды диагностики неисправностей. Она располагает тремя запоминающими устройствами, позволяющими оперативно анализировать техническое состояние за разные периоды времени.

Принципиальной особенностью двигателя является наличие форсунок, которые обеспечивают дозированный впрыск топливовоздушной смеси во впускную трубу после получения команды от управляющего блока. При этом необходимый воздух подается при помощи дроссельного узла и регулятора холостого хода. Форсунки крепятся к рампе, которая установлена на впускной трубе.

Форсунка представляет собой электромеханический клапан, который при помощи пружины запирается иглой. Когда от блока управления подается на обмотку электромагнита форсунки импульс, игла поднимается, открывая сопло распылителя. Через него смесь подается во впускную трубу мотора. Форсунки требуют постоянного контроля. Малейшее их засорение может негативно сказаться на работе двигателя.

Также важной частью этого двигателя является нейтрализатор, который преобразует вредные компоненты отработанных газов
