Устройство и принцип работы системы Common Rail

Схема и детали системы

Высокое давление 230-1800 бар.

Давление в обратной магистрали форсунок, 10 bar.

Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос. Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева. Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос. Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр. Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива. Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД). Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива. Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива. Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа). Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива. Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан. Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы (аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД). Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе) и через короткие топливопроводы высокого давления подаётся к форсункам. Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

Форсунки

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения * возможность произвести несколько впрысков в течение рабочего такта * точность дозировки впрыска

Работа пьезофорсунки Common Rail

И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления. Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

Вернутся к началу страницы

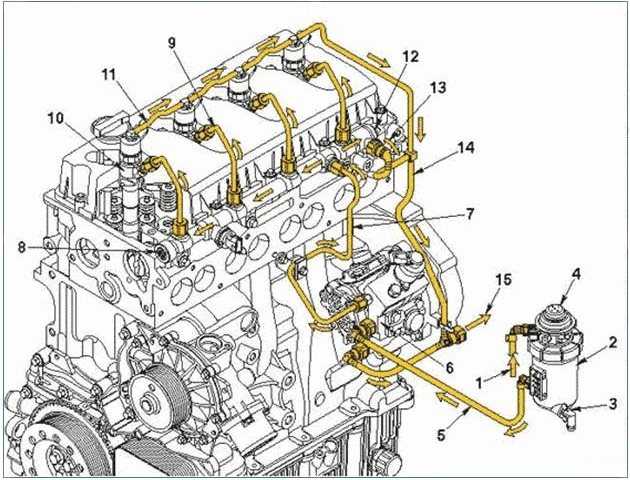

Схема топливной системы Газель дизель Камминз

На новых Газелях установлен дизельный двигатель Cummins ISF2.8. Рассмотрим схему движения топлива:

Топливо начинает свое движение из топливного бака (1), откуда поступает в топливный фильтр-сепаратор FH21077 (2).

В корпусе фильтра-сепаратора находится вкладыш, который и очищает топливо.

Фильтр топливный Газель-Бизнес FleetGuard FS19925 CUMMINS ISF2.8 5264870

Почитать подробнее про устройство фильтра-сепаратора можно здесь.

В фильтре топливо очищается, а вода удаляется через слив водоотделителя топлива (3).

Подкачивающий насос (4) подает топливо по трубопроводу подачи топлива (5) в топливный насос высокого давления (6).

Топливный насос высокого давления Газель Камминз ISF2.8 4990601

Затем топливо по трубопроводу (7) поступает в топливную распределительную рампу (8).

Рампа топливная Газель Бизнес CUMMINS ISF2.8 5259557

На распределительной рампе установлен предохранительный клапан высокого давления (12) со сливом (13), клапан открывается в том случае, когда давление в рампе превышает расчетное.

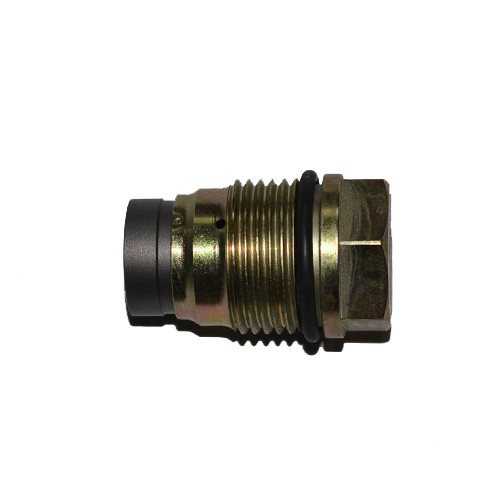

Клапан предохранительный рампы ISF2.8, ISF3.8, ISBe 3974093

С топливной рампы, по трубкам подачи топлива (9), дизельное топливо доставляется к форсункам (10).

Форсунка топливная Cummins ISF 2.8 Газель-Бизнес BOSCH 0445110376 CUMMINS ISF2.8 5258744

Излишки топлива с форсунок, по трубкам слива топлива с форсунок (11) и по общему трубопроводу слива топлива (14) возвращается обратно в бак (15).

Трубопровод слива топлива Газель Бизнес CUMMINS ISF2.8 4992138, 5271464, 5301534

Топливная система Газели с двигателем Камминз ISF2.8 достаточно надежна, но нужно не забывать своевременно менять топливные фильтры. Т.к. в основном, проблемы возникают из-за некачественного топлива.

09.2014

Ошибочным мнением у многих автовладельцев, является мнение, что для прокачки топливного насоса, достаточно просто вытянуть ручку подкачки топлива и всё. Такой способ не поможет, если есть дефекты в системе или ручка подкачки не предусмотрена конструкцией вашего транспортного средства.

Метод ремонта топливной системы. Для ремонта необходимо отпустить болт фиксации повышенного давления, как правило, он имеет заводскую отметку «выпуск» и семнадцатый размер головки. Встречаются и иные отметки или размеры, которые требуют особого внимания. На автомобилях иностранных производителей часто применяются болты девятнадцатого размера с фигурными головками. Тщательно ознакомьтесь с конструктивными особенностями вашей техники и её комплектации. Проследите за тем, что бензин поступает без пузырей воздуха, после этого можно закончить прокачку.

Если воздух наблюдается и дальше, в системе есть не герметичные места. Запомните, что наличие воздуха в топливном насосе повышенного давления не даст завести автомобиль стандартным способом. Когда в системе есть воздушная пробка, или имеет место разгерметизация, откачать кислород можно применив обычный механический насос. Смените патрубок системы и примените насос. Данное действие, создаёт повышенное давление в бачке, которое подаст топливо в насос. В таком случае понадобиться переходной штуцер, который препятствует обратному ходу.

Насос можно заменить на компрессор, но следите за давлением в системе, чтобы не лопнули соединительные патрубки и не раздуло топливный бак. Отвинтите патрубки подвода к форсунке. В этих шлангах остаётся воздух который необходимо устранить. Прокрутите коленчатый вал стартером или в ручную.

Не забывайте подводить к клапану остановки бензина напряжение. Сначала попробуйте прокачать воздушную пробку методом прокручивания стартера, без снятия патрубков. Это способно разрядить слабо заряженную аккумуляторную батарею. В связи с этим, рекомендуется сразу перейти к демонтажу мест соединения трубок.

Как только воздух полностью выйдет и топливо начнёт вытекать, установите трубки обратно на своё место. Вытрите потёки топлива на месте проведения работ. Запомните, что этот способ даёт не только возможность запуска двигателя, но и сохранит аккумуляторную батарею, топливный насос высокого давления и пусковую систему зажигания автомобиля.

На заметку: Прокачивая топливную систему и настраивая непосредственно сам двигатель, стоит не забывать про моторное масло Мобил цена которого вполне приемлема. Качественные расходные материалы сулят долгий срок работы вашему транспортному средству.

Как выставить угол опережения впрыска на дизеле

Необходимость установки зажигания на дизеле своими руками зачастую возникает в таких случаях:

• зажигание дизеля требуется откорректировать параллельно замене зубчатого ремня ГРМ;
• после демонтажа ТНВД нет возможности установить шкив топливного насоса согласно специальным меткам;

Одной из рекомендаций перед началом любых работ, связанных с разбором топливной аппаратуры дизеля, выступает острая необходимость четок отметить и освежить все метки. Для этого достаточно нанести небольшие штрихи при помощи краски или качественного маркера. Это облегчит последующую обратную сборку и установку шкива ТНВД, что автоматически исключит или сведет к минимуму потенциальные сбои зажигания.

Выставлять зажигание на дизеле можно несколькими способами:

• строго по меткам (при условии наличия таковых);
• методом подбора опытным путем;

Установка угла по меткам

Первый способ самостоятельного выставления угла зажигания дизеля (момента впрыска дизтоплива) по меткам подразумевает смещение топливного насоса. Такой способ подходит для дизельных ДВС, в которых установлена механическая топливная аппаратура.

Угол опережения впрыска регулируется благодаря повороту ТНВД вокруг оси. Также возможен способ, когда поворачивается зубчатый шкив распредвала по отношению к ступице. Этот способ подходит для тех конструкций, в которых насос и шкив не имеют жесткого крепления.

Для регулировки зажигания на дизеле своими руками необходимо обратиться к задней части ДВС и добраться до маховика, при необходимости демонтировать с него защитный кожух.
Далее понадобится обнаружить стопор на маховике, который опускается в специальную прорезь.
После этого маховик нужно проворачивать вручную (при помощи ключа или другого приспособления). Проворачивание маховика означает, что вращается коленчатый вал ДВС

Крутить нужно по часовой стрелке до момента, когда сработает верхний стопор-фиксатор.
Затем обращаем внимание на вал привода ТНВД. Возможно, что шкала на приводной муфте, посредством которой передается вращение, занимает верхнее положение

В таком случае метка на фланце ТНВД совмещается с нулевой меткой на приводе.
После совмещения меток крепежные болты можно затягивать. Отличное от верхнего положение установочной шкалы на приводной муфте означает, что стопор маховика нужно поднять, после чего коленчатый вал двигателя снова проворачивается на один оборот. Далее снова контролируется положение шкалы.
После затяжки болтов приводной муфты стопор на маховике поднимается, коленчатый вал поворачивается на 90°, затем стопор размещается в пазу.

Аккумуляторная батарея

Проверка уровня электролита

В нормальных условиях эксплуатации батарея почти не требует ухода. Однако, при высокой температуре наружного воздуха, рекомендуется регулярно проверять уровень электролита. Во всех секциях он всегда должен находиться между метками МАХ и MIN, имеющимися на корпусе батареи.

При низком уровне электролита доведите его до нормы, доливая дистиллированную воду.

Электролит, попавший на поверхность батареи, удалите чистой ветошью, смоченной в 10% растворе нашатырного спирта или кальцинированной соды, затем поверхность вытрите насухо.

 ОПАСНО!

Электролит агрессивен, поэтому необходимо исключить его попадание в глаза, на кожу и на одежду. Если это произошло, немедленно промойте пораженный участок водой и, при необходимости, обратитесь за помощью к врачу.

Во время зарядки аккумуляторной батареи выделяется взрывоопасный газ. Поэтому не подносите близко к аккумуляторной батарее горящие спички, зажженные сигареты и другие горящие предметы. Никогда не замыкайте батарею накоротко, в этом случае батарея сильно разогревается и может взорваться. Искры, возникающие при этом, также могут вызвать взрыв газов.

Эксплуатация батареи зимой

Зимой нагрузка на батарею возрастает. Более того, при низких температурах её способность к пуску двигателя стартером значительно снижается по сравнению с нормальной температурой. Поэтому рекомендуем перед наступлением холодов проверить батарею на предприятии технического обслуживания и, если необходимо, подзарядить её.

В результате Вы обеспечите не только уверенный пуск двигателя — хорошо заряженная батарея имеет более длительный срок службы.

 ВНИМАНИЕ!

Во избежание выхода из строя электронного оборудования не снимайте наконечники проводов с выводов аккумуляторной батареи при работающем двигателе.

Не допускается подключение или отключение аккумуляторной батареи, а также разъемов любых электронных устройств при включенных приборах и стартере.

При обслуживании батареи всегда отсоединяйте первым отрицательный провод и присоединяйте его последним.

Батареи содержат серную кислоту и свинец. Использованные аккумуляторные батареи сдавайте на пункты сбора промышленных отходов.

Гидропривод тормозов

Уровень тормозной жидкости в полупрозрачном бачке главного тормозного цилиндра проверять визуально по меткам на корпусе бачка.

При новых накладках тормозных колодок уровень жидкости должен быть на метке МАХ. Если гидропривод тормозов исправен, то постепенное понижение уровня жидкости в бачке связано с износом накладок колодок тормозных механизмов. Понижение уровня жидкости до метки MIN косвенно свидетельствует о предельном износе накладок. В этом случае накладки необходимо заменить, при этом доливать жидкость в бачок нет необходимости, так как при установке новых накладок уровень жидкости в бачке поднимется до нормального.

Сигнализатор аварийного падения уровня тормозной жидкости загорается, когда уровень жидкости в бачке понизится ниже метки MIN, что при новых или частично изношенных накладках тормозных механизмов говорит о потере герметичности системы и об утечке жидкости. Доливку жидкости в этом случае необходимо производить только после восстановления герметичности системы.

После доливки тормозной жидкости необходимо завернуть крышку бачка моментом не более 0,14 даН•м (0,14 кгс•м).

Тормозная жидкость поглощает влагу из воздуха, повышенное содержание которой может привести к аварийному нарушению работы тормозной системы.

Для полной замены тормозной жидкости и исключения попадания воздуха в гидропривод тормозов, рекомендуем проводить эту операцию на предприятии технического обслуживания, имеющем для этого необходимое оборудование.

 ОПАСНО!

Тормозная жидкость токсична! Избегайте её попадания в глаза и на открытые участки кожи. Если это произошло, сразу же промойте поражённое место большим количеством воды.

 ВНИМАНИЕ!

Жидкость должна храниться в герметично закрытой ёмкости завода-изготовителя в местах, недоступных для детей.

Попадание тормозной жидкости на окрашенные поверхности автомобиля вызывает повреждение лакокрасочного покрытия. Поэтому при попадании тормозной жидкости на окрашенные поверхности немедленно протрите эти места влажной ветошью или губкой.

Как прокачать топливную систему на экскаваторах Komatsu

Экскаваторы Komatsu, как и спецтехника других производителей, традиционно комплектуются дизельными двигателями. Они тяжелее, габаритней и дороже бензиновых аналогов, но крутящий момент дизельных двигателей на низких оборотах выше, а ресурс, как правило – больше. Для спецтехники, которая должна работать в сложных условиях, этих двух причин вполне достаточно, чтобы сделать выбор в пользу дизелей.

Особенности топливной системы дизельных двигателей

Оба типа двигателей – бензиновый и дизельный – это двигатели внутреннего сгорания и в глобальном плане их конструкции схожи. Главное отличие – способ формирования и воспламенения воздушно-топливной смеси. В дизельных двигателях в камеру сгорания сначала подается воздух. Он сжимается, как следствие – нагревается до 700-800 °С, а затем в рабочую полость цилиндра под давлением впрыскивается топливо и мгновенно самовоспламеняется. Дизельным двигателям не нужны свечи зажигания. Их комплектуют свечами накаливания  для быстрого подогрева воздуха в камерах сгорания до того момента, когда прогреется мотор.

Задача топливной системы – своевременно подавать в цилиндры отмеренный объем топлива под определенным давлением. В ней можно выделить два контура: низкого и высокого давления. Контур низкого давления закольцован: топливный бак – топливный насос низкого давления – фильтр – топливный насос высокого давления (ТНВД) – обратный клапан – топливный бак. По нему солярка циркулирует постоянно. Ее часть подается ТНВД под высоким давлением на форсунки и затем в цилиндры.

Для прокачки топливной системы дизельного двигателя экскаватора особого внимания заслуживают несколько деталей и узлов:

1. ТНВД – один из основных узлов топливной системы. Технику Komatsu комплектуют рядными, распределительными и магистральными моделями топливных насосов высокого давления.
2. Топливные фильтры с отстойниками обеспечивают очистку топлива от загрязнений и влаги. Они защищают от износа и повреждений ТНВД и форсунки.
3. Топливные насосы низкого давления (ТННД) имеют несколько разных названий: подающие, питательные или подкачивающие. Их задача – подача топлива из бака через фильтры в ТНВД. Как правило, эти насосы устанавливают на корпус ТНВД. Они могут быть механическими или электрическими. Механические управляются вручную, а электрические подключены к общей электросистеме машин.

Такая необходимость чаще всего возникает в двух случаях:

1. Была проведена замена топливных фильтров. Эту процедуру выполняют через каждые 250 или 500 моточасов.  Возможна ситуация, когда топливные фильтры замерзают. Обычно это случается поздней осенью, когда приходит пора переходить на зимнее топливо. В этом случае ресурс фильтров не имеет значения – их необходимо менять.
2. Нарушена герметичность топливной системы. Например, в результате повреждения или ослабления затяжки топливопроводов.

В обоих случаях в топливную систему попадает воздух. Если он есть в контуре низкого давления, то создать необходимое давление для впрыска топлива в цилиндры ТНВД не сможет, а значит, обороты двигателя будут плавать, он заглохнет или не заведется вовсе. Кроме того, современные топливные системы не только питаются, но и смазываются топливом. Воздушные пробки не дают смазывать детали, поэтому возможны подклинивания. Выход один – необходимо провести прокачку топливной системы.

Как удалить воздух из топливной системы экскаватора Komatsu

После замены сменного патрона топливного фильтра порядок действий должен быть такой:

1. Ослабить воздуховыпускную пробку, если таковая имеется, на головке топливного фильтра.
2. Ослабить и отжать кнопку питательного насоса (в экскаваторах Komatsu он механический) и произвести подкачку топлива. Для этого нужно нажимать на кнопку до тех пор, пока через воздуховыпускную пробку не выйдет весь воздух и через нее не польется топливо без воздушных пузырьков.
3. Нажать и затянуть кнопку питательного насоса.
4. Затянуть воздуховыпускную пробку топливного фильтра (момент затяжки в соответствии с требованием инструкции по эксплуатации).

При нарушении герметичности топливной системы нужно сначала проверить топливопровод на предмет утечки. Если она обнаружена, неисправность необходимо устранить. После этого можно выполнять прокачку топливной системы по описанной выше схеме.

При попадании воздуха в топливную систему двигателя Komatsu главное – найти ее причину; саму же процедуру удаления воздуха можно провести даже в полевых условиях.

Адаптация «Газель-Бизнес» и «Газель Next» под Cummins ISF2.8

По сравнению со штатным двигателем УМЗ-4216.70 американский дизель имеет значительно больший крутящий момент и иной тепловой режим.

Штатный двигатель газели УМЗ-4216.70 Из-за этого пришлось переработать конструкцию ряда узлов автомобиля:

1. Система охлаждения. Появился электрический подогреватель воздуха на впуске (используется при необходимости). Он же снижает выхлоп белого дыма в первые минуты после начала работы двигателя. Установлен новый вентилятор с опорой, заменены шланги.
2. Трансмиссия. МКПП размещена в более мощном картере, для плавного движения автомобиля передаточные числа стали иными, валы и шестерни выполнены из стали с повышенной прочностью. Установлены синхронизаторы Hoerbirger и подшипники SKF. Сцепление «обзавелось» дополнительным демпфером холостого хода.
3. Рулевое управление. Используется насос гидроусилителя ZF и шкив для клиновых ремней.
4. Система выпуска. Установлена обновленная приемная трубка и компенсатор колебаний.
5. Электрооборудование. В комплектацию вошел аккумулятор большей емкости (75 А*ч). Появился новый блок управления , сохраняющий работоспособность в сильные морозы.
6. Топливная система. Предусмотрена возможность ручной подкачки горючего.
7. Микроавтобусы комплектуются автономным подогревателем салона Eberspacher (для других моделей это опция).

Адаптация «Газель Next» значительно проще. В МКПП шестерни стали шире, добавлены дополнительные подшипники, изменились синхронизаторы. Задний мост выполнен из стали повышенной прочности. В комплектацию вошло сцепление ZF Sachs, возрос диаметр ведомого диска (280 вместо 240 мм).

Устранить воздушную пробку на дизельном авто

Теперь узнаем, как выгнать воздух из топливной системы дизеля

Для таких моторов устранение воздуха из системы без опоздания крайне важно. В дизельных ДВС имеется ТНВД, и когда воздух подсасывается, давление в ТНВД падает, нужного для продуктивного впрыска значения не достигает

Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу.

Безусловно, воздушная пробка вредна и для бензиновых силовых агрегатов, но всё же, не так опасна, как для дизеля. Просто дизельный агрегат более чувствителен, и владельцам таких машин нужно это знать. Например, много проблем вызывает у дизельного мотора попадание газа или воды в топливо, не говоря уже о воздухе.

Для определения того, что в ТС дизеля попал воздух, используется методика проверки по топливопроводам ТНВД. Они отсоединяются он форсунок. Дальше ассистент вращает стартер, а владелец автомобиля смотрит, идёт ли горючее из шлангов. Если нет, в системе воздушная пробка.

Как и в вышеописанном случае, для начала прокачивается фильтр. Если в автомобиле не предусмотрен ручной насос для подкачки, придётся задействовать стартер. Это не лучший способ, так как просаживается аккумулятор, но что делать.

Фильтр можно также снять, просушить, стакан вытереть насухо, всё собрать на место. Далее:

• соединить шприц с верхним штуцером фильтра при помощи куска шланга (их бывает два: один для прокачки сверху, другой – для слива снизу);
• из шприца вынуть поршень, вставить трубку пылесоса и плотно зафиксировать;
• открутить штуцер и включить пылесос на 15 секунд, пока в шприце не появится пена и он не заполнится соляркой;
• закрутить штуцер, и запустить ДВС.

Дальше прокачивается уже насос ТНВД, с вдетыми магистральными шлангами.

1. Болт 7, расположенный между 4 штуцерами подаваемых и обратных шлангов, нужно вывернуть.
2. Подкачать топливо, пока оно не начнёт выходить из отверстия от болта 7.
3. Затем ввернуть болт обратно, но не до конца. Продолжать подкачивать топливо, оно будет выходить с пузырьками воздуха.
4. Снова вынуть болт, качать топливо и следить за тем, как выходит горючее.

По топливной струе, выходящей из отверстия, можно сделать 3 вывода.

1. Если оно выталкивается с перерывами и определёнными порциями, значит, всё с системой нормально, основной топливный насос функционирует хорошо.
2. Если горючее бьёт не прекращающейся струей, это нехороший знак, свидетельствующий о проблемах с ТНВД. Скорее всего, поломался плунжер.
3. Если топливо вообще не показывается, опять же, проблемы с насосом.

ТНВД отремонтировать самостоятельно вряд ли получится. Насос этот в конструктивном плане очень сложный. Лучше доверить его настройку профессионалам.

Перед демонтажем насоса, если он будет самостоятельно сниматься, нужно не забыть установить все шкивы по меткам.

Если горючее выходит порциями, то, как и говорилось, это к лучшему. Насос в порядке, но воздух надо выкачать полностью.

1. Болт 7 вворачивается на место, затягивается ключом.
2. Снимается один из шлангов, топливо подаётся и нужно следить за тем, выходит ли оно из штуцера снятой трубки. Если нет, штуцер немного расслабить (2 оборота) и снова проверить. Остановиться, как только горючее будет выходить.
3. Также поступить с остальными шлангами и их штуцерами. Если топливо будет идти со всех отверстий после вращения коленвала, значит, можно всё обратно затянуть.

Дальше нужно обратно вдеть шланги в форсунки. Попросить ассистента продолжить вращать вал. Как только солярка начнёт просачиваться из-под гаек форсунок, нужно их затянуть до конца.

Некоторые делают наоборот: сначала затягивают гайки форсунок, а уже после начинают выкачивать воздух из штуцеров насоса. Такой способ тоже действенный, но он долгий, и аккумулятор уж точно сядет, если нет ручного насоса.

По стартеру: ему нужно давать передышку через каждые 12 секунд непрерывной работы на одну минуту. Это прописано в инструкции, и не стоит её нарушать.

Видео: как прокачать воздух из дизеля

Получается, что выгнать воздух из ТС совсем несложно. Нужно только попросить ассистента помочь. В процессе выкачивания воздуха, вместе с ним будет выходить топливо. Надо позаботиться о чистоте и экономии, и подставить под штуцера пустые и широкие ёмкости.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Источник ozapuske.ru

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы. Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»)

Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем отдельные элементы протираются, затем производится обратная сборка. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.
