Перегрев двигателя
Чтобы этого не произошло почаще поглядывайте на указатель температуры на панели приборов. Перегрев может произойти не только по вашей вине, например может отказать термостат или электровентиляторы не включатся в нужный момент, а может быть и утечка антифриза из системы охлаждения. В любом случае при перегреве никогда сразу не глушите мотор — иначе он получит тепловой удар и после остывание может вообще не завестись.
Лучше остановитесь на обочине и дайте мотору поработать на холостых оборотах. Включите на максимальную мощность отопитель салона, чтобы он забрал часть тепла на свой радиатор. Аккуратно откройте капот, но НЕ ОТКРЫВАЙТЕ КРЫШКУ РАДИАТОРА. Лучше поливайте радиатор холодной водой. Только когда температура снизится, остановите двигатель.
Установка меток ГРМ на двигателе Вортекс Тинго и Чери тиго
1 -метки на шкиве распредвала, 2 -зубчатый шкив распредвала, 3- метки на шкиве колечатого вала, 4 -зубчатый шкив коленчатого вала, 5 -зубчатый шкив привода масляного насоса, 6 — метки на шкиве привода масляного насоса.
Акция «Грандиозная распродажа»
Акция распространяется только на новые автомобили.
Предложение действует только в отношении акционных автомобилей. Актуальный перечень и размеры скидок можно уточнить на данном сайте или у менеджеров автосалона.
Количество товаров ограничено. Акция автоматически прекращается в момент исчерпания доступного количества акционных автомобилей.
Акция «Программа лояльности»
– автосалон «МАС МОТОРС», город Москва, Варшавское шоссе, дом 132А, корпус 1.
Максимальный размер выгоды по предложению на техническое обслуживание в собственном сервисном составляет 50 000 рублей, при покупке нового автомобиля.
Указанные средства предоставляются в виде бонусной суммы, привязанной к карте лояльности клиента. Данные средства нельзя обналичить или разменять другим способом на денежный эквивалент.
Бонусы могут быть потрачены только на:
- Приобретение запасных частей, аксессуаров и дополнительного оборудования в салоне «МАС МОТОРС»;
- Скидку при оплате технического обслуживания в автосалоне «МАС МОТОРС».
Ограничения по списанию:
- За каждое плановое (регулярное) ТО скидка не может превышать 1000 рублей.
- За каждое внеплановое (нерегулярное) ТО – не более 2000 рублей.
- На покупку дополнительного оборудования – не более 30% от суммы покупки дополнительного оборудования.
ООснованием для предоставления скидки является карта лояльности клиента, выданная в нашем салоне. Карта не является именной.
Двигатель Chery Tiggo 1.6 SQRE4G16 на 126 л.с. Копия лучше оригинала.
Если быть точным, то двигатель Чери это совсем не копия двигателя Митсубиси, не двигатель сделанный «по лицензии» Митсубиси, а самый что ни на есть новый мотор. Китайские автомобили стали появляться на нашем рынке с 2005 года (пикап Адмирал — Tianye Admiral, малышка BYD FLY, внедорожники марки Great Wall, седан Чери Амулет). Для их продвижения маркетологи приняли стратегию, которая включала в себя такой момент как «ИЗГОТОВЛЕНО ПО ЛИЦЕНЗИИ». Изготовлено по лицензии Тойота, Митсубиси, Ниссан и т.д. и т.п. И менеджер в автосалоне гордо говорил что на машине BYD F3 стоит двигатель сделанный по лицензии Тойота, а на Чери Тигго стоит двигатель от Митсубиси. И машины начали продаваться.
Компания Чери пошла не самым простым путем, а самым правильным в их положении. Новый двигатель разрабатывать очень долго и дорого, поэтому они купили лицензию у Митсубиси на серию старых бензиновых моторов, в том числе на двигатель 4G16 разработки 80-х годов прошлого века. Возможно что Митсубиси отдала их бесплатно, или за сущие копейки, так как сама уже сняла их с производства. Затем они попросили австрийскую компанию AVL доработать двигатель до необходимых параметров и современных требований по экологии. Иии, о боги, получился современный надежный мотор, с хорошим ресурсом, с высокой мощностью в 126 л.с., который нельзя назвать китайской поделкой. Это отличный двигатель. Для крупного Тигго он слабоват конечно, идеально бы подошел на Чери Бонус или другой компактный автомобиль.
Сам двигатель атмосферный, повторяющий мотор Mitsubishi, получил ряд существенных доработок. Увеличился диаметр и ход поршней, выросла степень сжатия. Двигатель получил двойное изменение фаз газораспределения на впуске и выпуске, а также изменяемую длину впускного тракта. Все это дало эластичность, высокую мощность и крутящий момент на более низких оборотах, а также хорошо сказалось на топливной экономичности
Блок цилиндров
— выполнен из чугуна. 4 цилиндра диаметром 77 мм, с ходом поршня 85.8 мм, дали объем1598 см³ .
— алюминий, 2 распределительных вала, 16 клапанов. Фазорегуляторы стоят на впускном и выпускном валах. Распредвалы приводят клапаны в действие через коромысла на гидрокомпенсаторах.
— цепь (бесшумная или малошумная)
Степень сжатия
— 11. Производителем допускакется использование 92-го бензина. Но это скорее привлечение клиентов. Его бензин 95-й минимум, особенно летом, в жару, когда детонация тут как тут. Зиму еще можно без гонок откатать на 92-м, а летом только 95-й.
Ресурс этого двигателя неизвестен. На авито сейчас есть в продаже Тигго 2013 года с пробегом 327 т.км. В описании указано что это поездки по области в основном. Сама CHERY давала гарантию на этот двигатель 1 млн киллометров, либо 5 лет. Если двигатель не пройдет столько, то его заменят на новый. Согласитесь, тяжело проехать лям за 5 лет. При этом еще обслуживать авто у официалов. Поэтому на него можно давать гарантию и в миллиард киллометров, либо 5 лет, смотря что наступит раньше.
Все это косвенно говорит о том, что сами китайцы понимают что у них получилось что-то стоящее, и не стесняются об этом говорить. Только получается у них это не очень. Этот двигатель уж точно не хуже всех современных 1.6 моторов, например от корейцев или японцев.
Прошло всего 15 лет, а что будет еще через 15?! Мой прогноз, китайские электромобили станут самыми популярными в мире! Осталось подождать.
А если вы сомневаетесь брать Тигго с пробегом 100 т.км. или нет, то не сомневайтесь, с мотором там все тип топ, смотрите лучше на подвеску, рулевую рейку, коррозию на кузове, и «подбитые» светодиодные ходовые огни.
Снятие и установка двигателя
Работу выполняем при необходимости ремонта двигателя или его замены. Работу выполняем на смотровой канаве или эстакаде. Операции по демонтажу двигателя показываем для автомобиля с кондиционером. Снимаем аккумуляторную батарею (см. «Снятие аккумуляторной батареи»). Сливаем из двигателя масло (см. «Замена масла и масляного фильтра двигателя») и охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Отсоединяем от дросельного узла корпус воздушного фильтра (см. «Снятие дроссельного узла с механическим приводом заслонки / с электронным приводом заслонки»). Отсоединяем приемную трубу системы выпуска отработавших газов от выпускного коллектора (см. «Снятие системы выпуска отработавших газов»). Снимаем защиту топливной рампы (см. «Снятие защиты топливной рампы»). Отсоединяем наконечник топливной трубки от штуцера топливной рампы (см. «Снятие топливной рампы и форсунок»). На двигателе с механическим приводом дроссельной заслонки отсоединяем трос привода дроссельной заслонки от рычага дроссельного узла и ресивера (см. «Замена троса привода дроссельной заслонки»). Отсоединяем трубку обратного клапана вакуумного усилителя тормозов от штуцера ресивера (см. «Снятие обратного клапана вакуумного усилителя тормозов»). На двигателе с механическим приводом дроссельной заслонки.
. сжимаем два фиксатора и отсоединяем трубку продувки адсорбера от штуцера шланга системы холостого хода двигателя.
На двигателе с электронным приводом дросселной заслонки отсоединяем от дроссельного узла трубку подвода паров топлива (см. «Снятие дроссельного узла с электронным приводом заслонки»).
Снимаем бачок гидроусилителя рулевого управления с верхней поперечины рамки радиатора.

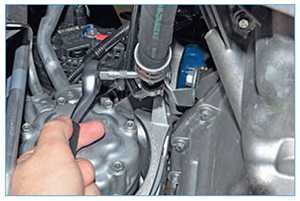

Головкой «на 13» отворачиваем болт крепления кронштейна трубки гидроусилителя рулевого управления к блоку цилиндров.
Демонтировать двигатель можно в сборе с насосом гидроусилителя руля или без него, не разъединяя гидропривод усилителя. При первом варианте отсоединяем от насоса трубку и шланг (см. «Снятие насоса гидроусилителя рулевого управления»), сливая из них рабочую жидкость в емкость. При втором варианте отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и, не отсоединяя от насоса трубку и шланг, шнуром или проволокой подвязываем насос к верхней поперечине рамки радиатора так, чтобы он не мешал демонтажу двигателя. Снимаем генератор (см. «Снятие генератора, замена регулятора напряжения»). Снимаем стартер (см. «Снятие и проверка стартера»). Отворачиваем болты крепления компрессора кондиционера к кронштейну (см. «Снятие компрессора кондиционера») и, не разъединяя трубок системы кондиционирования, отводим компрессор в сторону и подвязываем, чтобы он не мешал снятию двигателя. Снимаем радиатор системы охлаждения (см. «Снятие радиатора»). Отсоединяем от крышки и корпуса термостата, а также от подводящей трубы насоса охлаждающей жидкости шланги системы охлаждения. Отсоединяем колодки жгута проводов системы управления двигателем от разъемов катушек зажигания, регулятора холостого хода (двигатель с механическим приводом дроссельной заслонки) или блока управления дроссельной заслонкой (двигатель с электронным приводом дроссельной заслонки), топливных форсунок, электромагнитного клапана продувки адсорбера и датчиков: концентрации кислорода, детонации, абсолютного давления и температуры воздуха на впуске, сигнализатора недостаточного давления масла, температуры охлаждающей жидкости, положения коленчатого вала, положения дроссельной заслонки (двигатель с механическим приводом дроссельной заслонки) (см. «Двигатель», «Система питания», «Система управления двигателем»).
Отводим жгуты проводов от двигателя в сторону.
Демонтируем коробку передач (см. «Снятие коробки передач»).
Поднимаем капот и удерживаем его в вертикальном положении. Закрепляем цепи подъемного устройства за два рыма, расположенные на двигателе.
Натянув цепи, убираем упор из-под двигателя, который поддерживал его при снятии коробки передач. Снимаем правую опору силового агрегата (см. «Замена опор силового агрегата»).
Перед тем, как вынимать двигатель, необходимо еще раз проверить, все ли шланги, трубки, провода отсоединены от двигателя и отведены в сторону.

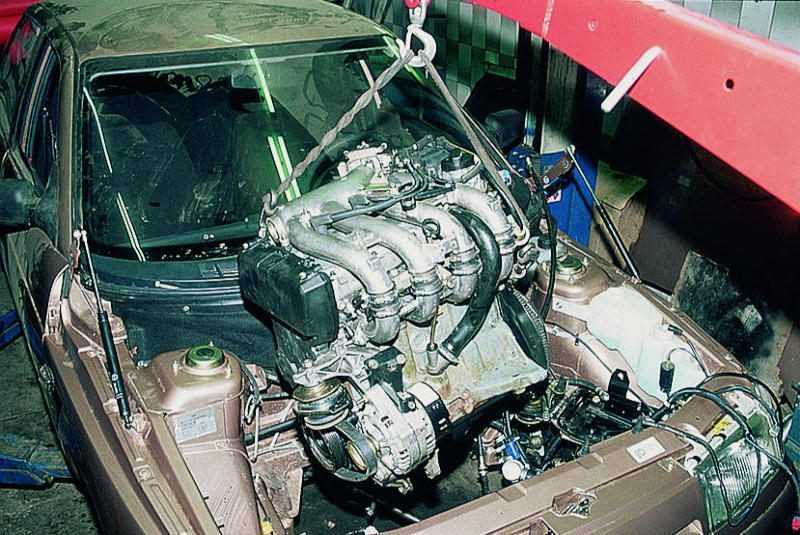

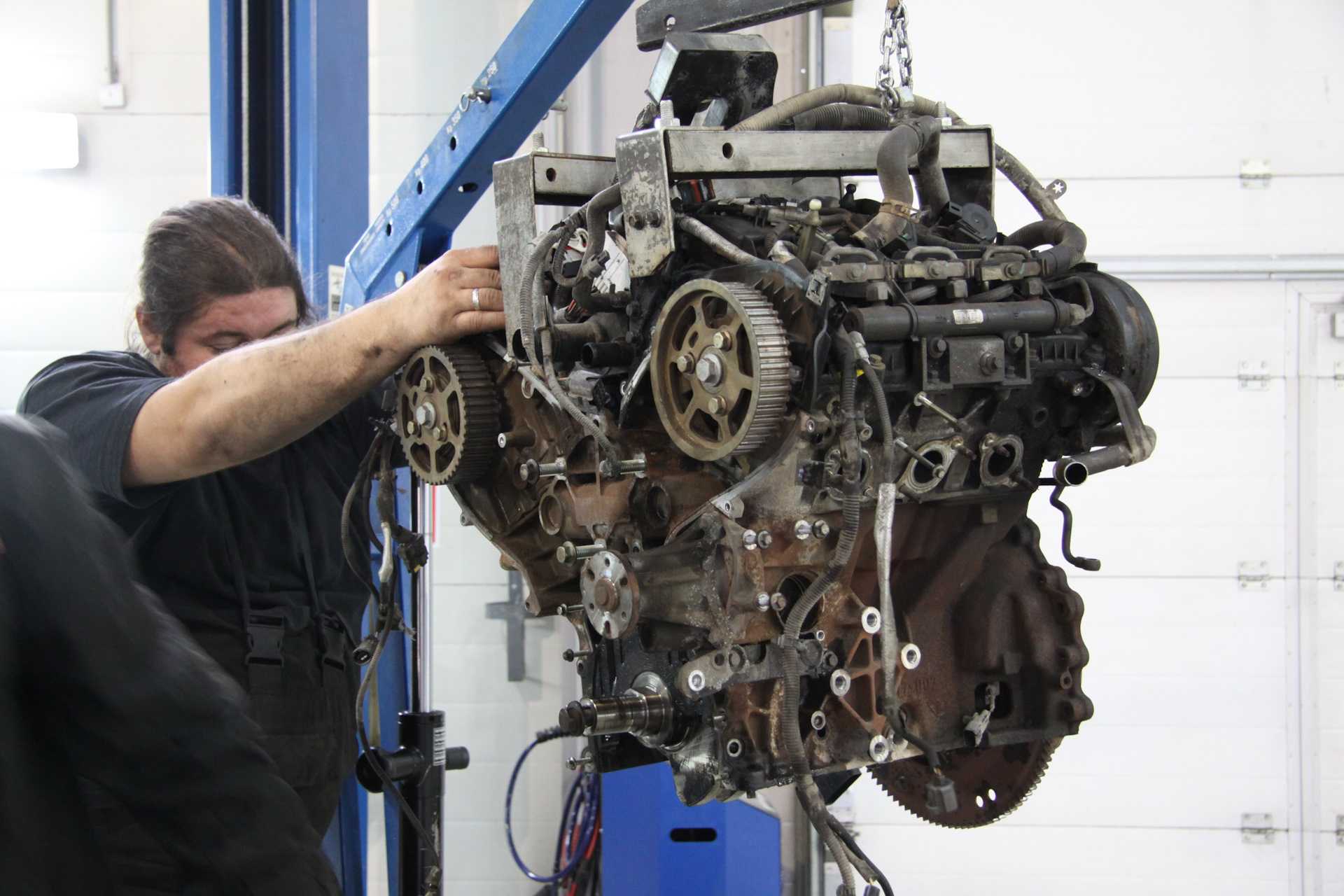

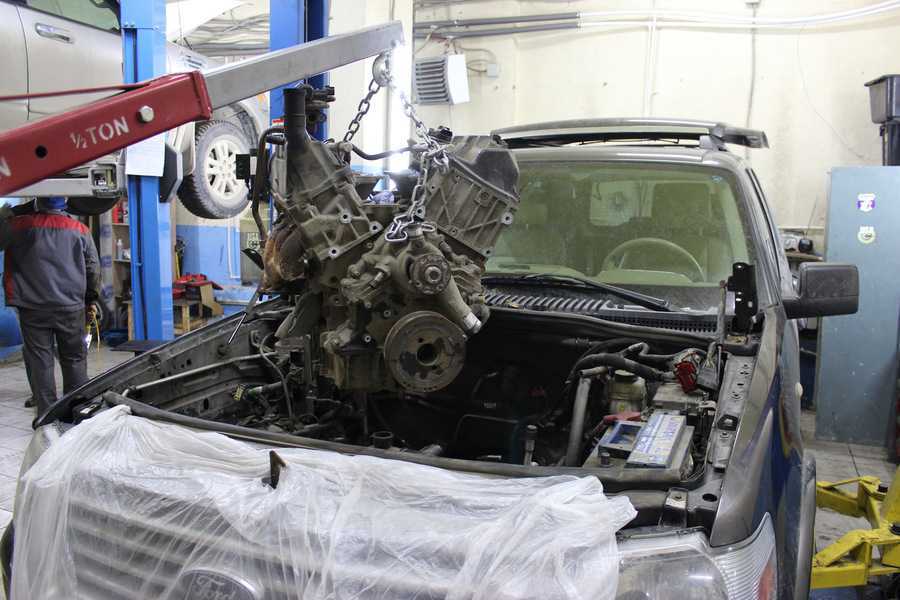

С помощью подъемного устройства поднимаем и вынимаем двигатель из моторного отсека.
Устанавливаем двигатель на автомобиль в обратной последовательности.
Источник статьи: http://almeranew.ru/tutorials/article/11-sniatie-i-ustanovka-dvigatelia/

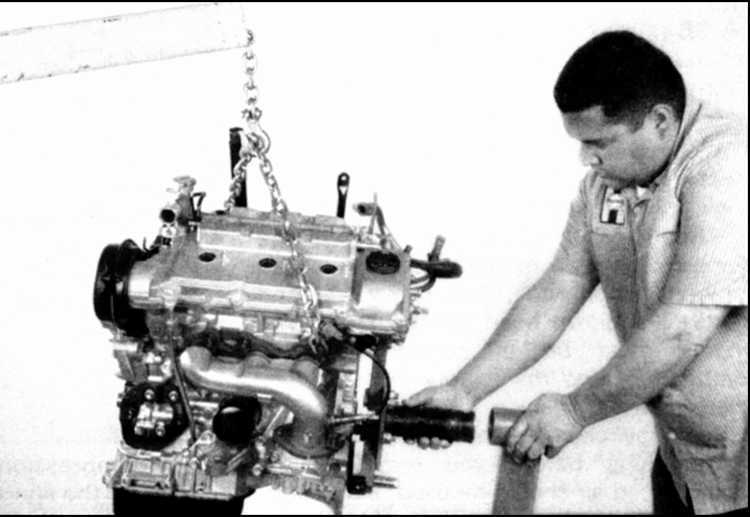

Установка двигателя
Установите две резьбовые направляющие тяги Tav. 1747 для правильной установки подрамника при установке двигателя в сборе с коробкой передач
Далее установка проводится в порядке, обратном снятию. Следите, что бы никакие шланги, кабели, или трубки не были пережаты (передавлены) при установке. Проверьте и при необх одимости заменте уплотнительные кольца дифференциала и самоконтрящиеся гайки, которые были сняты при демонтаже (ремонте) двигателя. Залейте масло в коробку передач . Заполните антифризом и прокачайте систему охлаждения двигателя.
Моменты затяжки
Болты крепления резиновой опоры коробки передач -105Нм. Болты крепления подрамника- 105 Нм. Болты крепления рулевого механизма — 105 Нм. Болты крепления амортизатора — 105 Нм. Болты крепления тормозного суппорта — 105 Нм. Гайка наконечника рулевой тяги — 37 Нм. Болты маятниковой подвески двигателя — 105 Нм. Болты крепления колес — 105 Нм.
Двигатель чери тиго (тигго)
В основном на вортекс тинго и чери тигго устанавливался агрегат Acteco SQR481FC но есть автомобили с моторами Mitsubishi 4G63S4M и Mitsubishi 4G64S4M , чаще всего это двигатель чери тиго . Мотор вортекса Acteco двухраспредвальный 16-ти клапанный, рабочий объем 1,8 литра, мощность мотора 132 лошади при 5750 оборотах в минуту. Заявленный расход топлива на этом моторе 11,4 л. по городу и 6,9 л. по трассе, на деле конечно расход может быть и больше, все зависит от вашей манеры вождения. Бачок под топливо объемом 55 литров.
Двигатели, изготавливаемые для чери тиго по лицензии митсубиши 4G63S4M (объем 2 литра и мощность 125 лошадей) и 4G64S4M (объем 2,4 литра и мощность 130 лошадиных сил) имеют один распредвал и, соответственно 8 клапанов. Зазоры клапанов на всех моторах вортекса регулируются гидрокомпеснаторами, соединенными специальными каналами с . Привод ГРМ на всех моторах ременной.
Описание Acteco SQR481FC
1-насос ГУР, 2-шкиф привода вспомогательных механизмов, 3-нижняя крышка привоа ГРМ, 4-верхняя крышка привода ГРМ, 5-крышка головки блока цилиндров, 6-генератор, 7-топливная рампа, 8-компрессор кондиционера, 9-дроссельный узел, 10-впускной коллектор, 11-щуп уровня масла, 12-теплообменник системы смазки, 13-масляный фильтр, 14-выпускной коллектор, 15-блок цилиндров, 16-усилитель блока цилиндров, 17-масляный картер, 18-головка блока цилиндров, 19-маховик, 20-корпус термостата, 21-кутушка зажигания.
Во многих инструкциях к автомобилю рекомендуют выжимать сцепление при запуске. Такой выжим нужен только для запуска двигателя чери тиго в сильный мороз, в теплую же погоду можно выжимать сцепление чтобы не тронуться с места, если вы случайно забыли снять включенную передачу. А вообще запуск авто при выжатом сцеплении вреден для мотора. При таком запуске на подшипник коленвала передается значительное усилие, а в холодное время еще и смазка к нему долго не поступает. Рекомендую прочесть статью , для более лучшей работы мотора.
Расход масла
Многие жалуются, что Н4М подъедает масло. У кого-то 100 грамм на 1000 км, у кого-то и поллитра. Особенно при кривой сборке автомобиля в пятницу вечером или в понедельник утром :). А если серьезно, то: интенсивное наваливание, езда без всякого прогрева, городская езда на короткие дистанции, «пенсионерский» стиль вождения (движение на низких оборотах на всех передачах) — грозит залеганием колец.Некорректная обкатка авто (производитель рекомендует первые 3000 км движение со скоростью не более 100км/ч и оборотов коленчатого вала в минуту не более 3000), и контрафактное масло ведут к масложору.
Причин на то достаточно, самая значимая из них — облегчённая поршневая группа с «короткими» поршнями и тоненькими колечками. Трение и потери энергии при скольжении таких поршней, конечно, меньше, но зато больше масла начинает просачиваться в камеру сгорания.
Также в некоторых случаях расход масла возникает из-за утечки по поддону картера, либо по крышке цепи ГРМ. Сервисмены смотрят на это сквозь пальцы, так как ремонт по гарантии не провести, а владелец за свой счёт делать отказывается.
В общем, за маслом в этом двигателе нужно «бдить». Если просмотрите уровень, тотальные разрушения неизбежны (при этом лампа давления не загорится, даже если масла останется 800мл). Детали настолько нежные, что задиры появляются сразу, двигатель начнет плохо заводиться, падает компрессия, начнет постукивать коленчатый вал и т.д.
Двигатель Renault H4M (HR16DE) для Vesta, Logan, Duster, Arkana. Алюминиевая замена K4M?
В настоящее время в новых моделях Renault, Nissan и Lada стал широко применяться двигатель с обозначением Renault H4M.Его принято позиционировать, как «усовершенствованный» и «пришедший на смену» старому-доброму и давно известному 16-клапаннику K4M c чугунным блоком цилиндров.
Действительно, перечень моделей, на которые устанавливается силовой агрегат H4M , весьма широк:
- Lada: Vesta и Lada Xray
- Renault: Logan, Sandero, Kaptur, Duster, Arkana (а также Fluence, Megane и т. д.)
- Nissan: Qashqai, Terrano (а также Tiida, Juke, Sentra и т.д.)
Но, в целом, позиционировать этот двигатель, как улучшенный K4M — неправильно. H4M имеет такое же отношение у K4M , как ёж к ужу.
Двигатель H4M является версией исходного двигателя HR16DE собственной разработки Nissan, который стал доступен в линейке Renault после слияния концернов. У Nissan двигатель HR16DE пришел на замену еще более старому QG16DE, который в середине 2000-ных ставили на Примеру, Альмеру, Альмеру Классик.
От Nissan HR16DE двигатель Renault H4M , собираемый на АвтоВАЗе, имеет следующие отличия:
- электронный блок управления двигателм Renault (Siemens), вместо исходного от Nissan
- по одной форсунке впрыска топлива на цилиндр, вместо исходных двух
- установлены датчик абсолютного давления и датчик температуры воздуха, вместо исходного MAF-сенсора
Если рассматривать H4M как «эволюцию» K4M, то можно отметить:
- двигатель стал полностью алюминиевым
- приобрел цепной привод ГРМ вместо ременного
- приобрел новые распределительные валы
- появился механизм изменения фаз газораспределения, но только на впускном валу
- лишился гидрокомпенсаторов.
