Заправка кондиционера автомобиля своими руками

Как заправить кондиционер в машине своими руками

После диагностики магистралей и узлов на течь заправку автокондиционера выполняют специальным оборудованием.

Необходимые инструменты и материалы

• стандартный баллон фреона определённой марки;
• метрологическая станция (только при полной замене);
• тройной переходник с выводом для манометра;
• вентиль;
• шланг низкого давления;
• манометр;
• штуцер для определённой марки авто (соединительная муфта).

Стандартный набор для заправки кондиционера фреоном продаётся в автомобильных магазинах по доступной цене.

Пошаговая инструкция

1. Закачку хладогена производят через штуцер на магистрали низкого давления. Отличить фреонопровод низкого давления от высокого можно по диаметру– он всегда больше. На иномарках колпачки штуцеров маркируются символами «H» и «L», различаясь по цвету. Необходимо отвернуть заглушку-колпачок, сняв его с трубки.

Внимание! Попадание в контур любых загрязнений недопустимо, поэтому перед снятием тщательно протрите места соединений. Красная стрелка– трубка низкого давления, синяя– высокого. Красная стрелка– трубка низкого давления, синяя– высокого

Красная стрелка– трубка низкого давления, синяя– высокого.

1. К штуцеру низкого давления присоединить заправочный шланг, который идёт от тройника с манометром.
2. Баллон с фреоном подготовить к заправке, прикрутив вентиль и проколоть защитную впайку.
3. Установить тройник на вентиль баллона.
4. Запустить двигатель на холостых оборотах, удерживая около 1500 об/мин.
5. Включить климатическую установку в салоне на полный режим.
6. Открутить вентиль, пустив хладоген в систему. Во время процесса перекачки необходимо следить за показаниями манометра.

Заправка автокондиционера своими руками по манометру происходит до тех пор, пока температура воздуха на выходе не достигнет +5-7 °С. Контроль уровня фреона выполняют по «глазку» на осушителе: при полной доливке пузырьки воздуха перестают циркулировать. После этого закрывают вентиль, демонтируют оборудование и закрывают колпачок. Рекомендуют оставить работающий кондиционер на 10-15 минут, проверив соединения узлов на герметичность.

Ошибки при заправке

• Выбор марки фреона должен соответствовать той, которая в системе. Современные установки работают на хладогене R134А. Если замену выполняют полностью на новый– то требуется выполнить полную откачку отработанного и произвести вакуумизацию контура на метрологической станции.
• Попадание воздуха в контур. Перед дозаправкой необходимо проследить чтобы шланг-переходник полностью наполнился фреоном (из него должен выйти весь воздух). Только после этого производят доливку.
• Повышенное давление в процессе перекачки– вентиль на баллоне следует открывать медленно, постоянно контролируя показатель манометра.
• Заправка при выключенном двигателе. Мощности кондиционера не хватит, чтобы создать вакуум в системе, поэтому долив фреона будет неполным.
• Утечка хладогена через повреждённые уплотнители. Если во время дозаправки обнаружена механическая неисправность на магистралях– то процесс следует остановить до её устранения.
• Попадание мусора, грязи, влаги в контур приводит к поломке компрессора.
• Заправка системы при некалиброванных либо изношенных датчиках.

Заправляем автокондиционер самостоятельно: инструкция для прямых рук

Если с утечками вы разобрались, самое время заняться заправкой. Однако, не спешите с этим делом – есть несколько правил, игнорирование которых может привести к быстрому выходу всей системы из строя.

Если кондиционер уже был разгерметизирован, значит, фреон ушел, а на его место пришел воздух и влага. И вот именно этой влаги следует остерегаться больше всего. К примеру, если ездить зимой без радиатора кондиционера, то воды в системе будет, хоть ведрами вычерпывай.

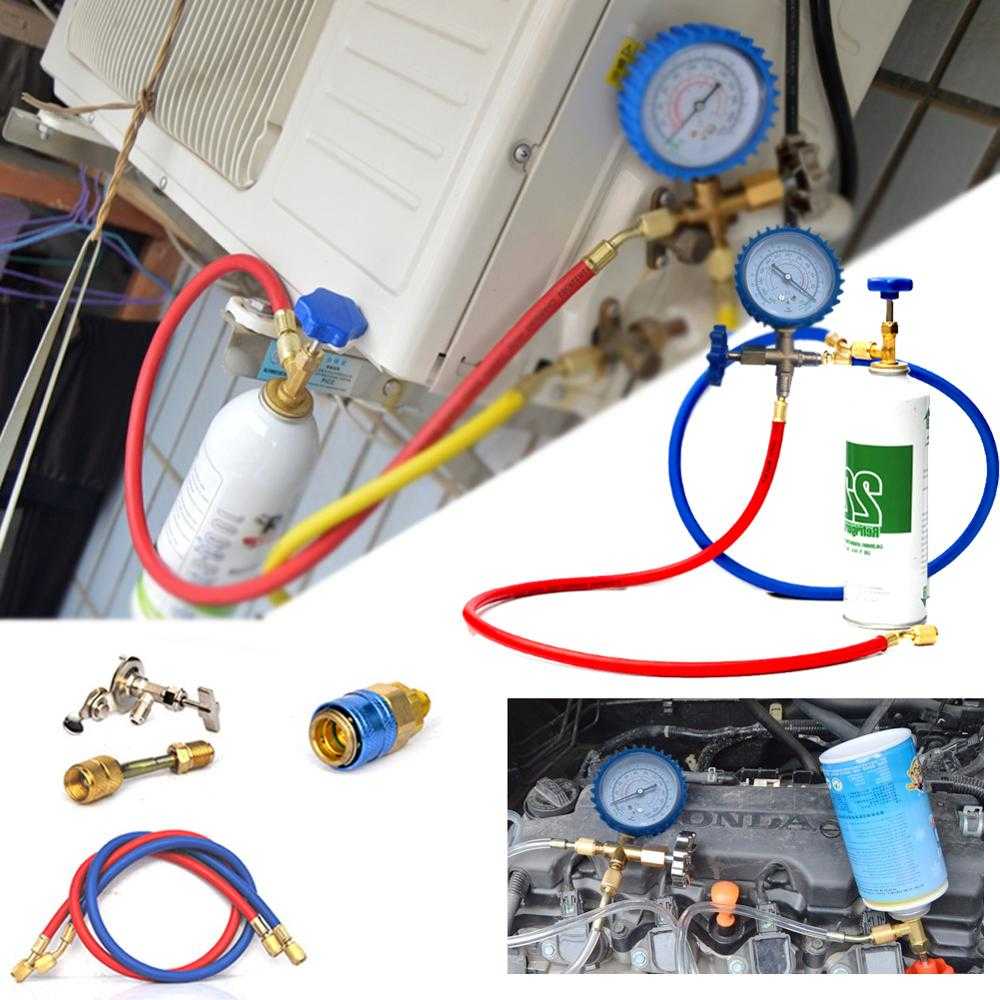

Полный набор для самостоятельной заправки автокондиционера фреоном: баллон, штуцеры и клапаны, 2 манометра.

Этот же набор в собранном состоянии.

Ну а в минусовой температуре эта вода застывает и перекрывает регулирующий клапан. И это не говоря уже про очевидные проблемы с коррозией, убивающей кондиционер в считанные месяцы.

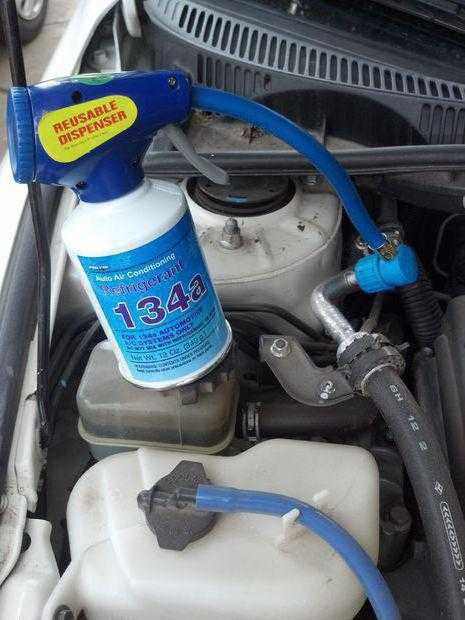

Заправка системы фреоном идет полным ходом.

А как насчет воздуха? Да, он менее опасен, нежели вода, но тоже подлежит удалению. Ведь наш воздух – это в большей степени азот – газ, который сильно отличается от фреона, увеличивая нагрузку на компрессор кондиционера.

Удаляем воздух и воду

Избавиться от лишнего в контуре автокондиционера помогает обычный вакуумный насос. Забавная штука, особенно интересно смотреть, как такой насос работает.

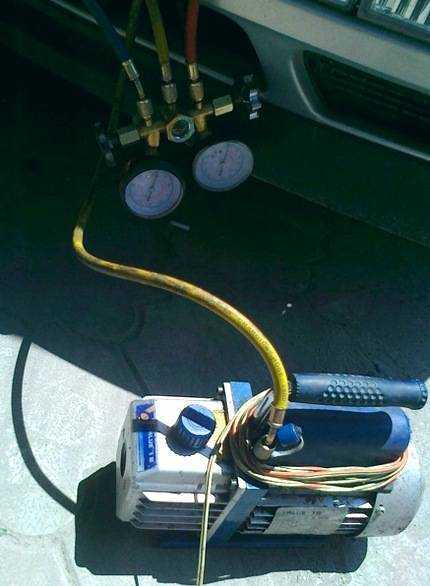

Вакуумный насос для удаления воздуха из системы.

Хотя, собственно, его не обязательно использовать всегда. Скажем, при дозаправке системы фреоном, такой насос, как правило, не требуется. Если же контур открывался, чтобы заменить резиновый уплотнитель, то без насоса тоже вполне можно жить себе. Ведь фреон остается в системе и воздух не успевает проникнуть в достаточной степени, чтобы это вызывало тревогу.

Закачка фреона в систему

В первую очередь измерим, сколько же фреона нам нужно. Для этого применяются электронные весы либо мерная колба. На весы попросту устанавливается баллон с фреоном, и так происходит измерение.

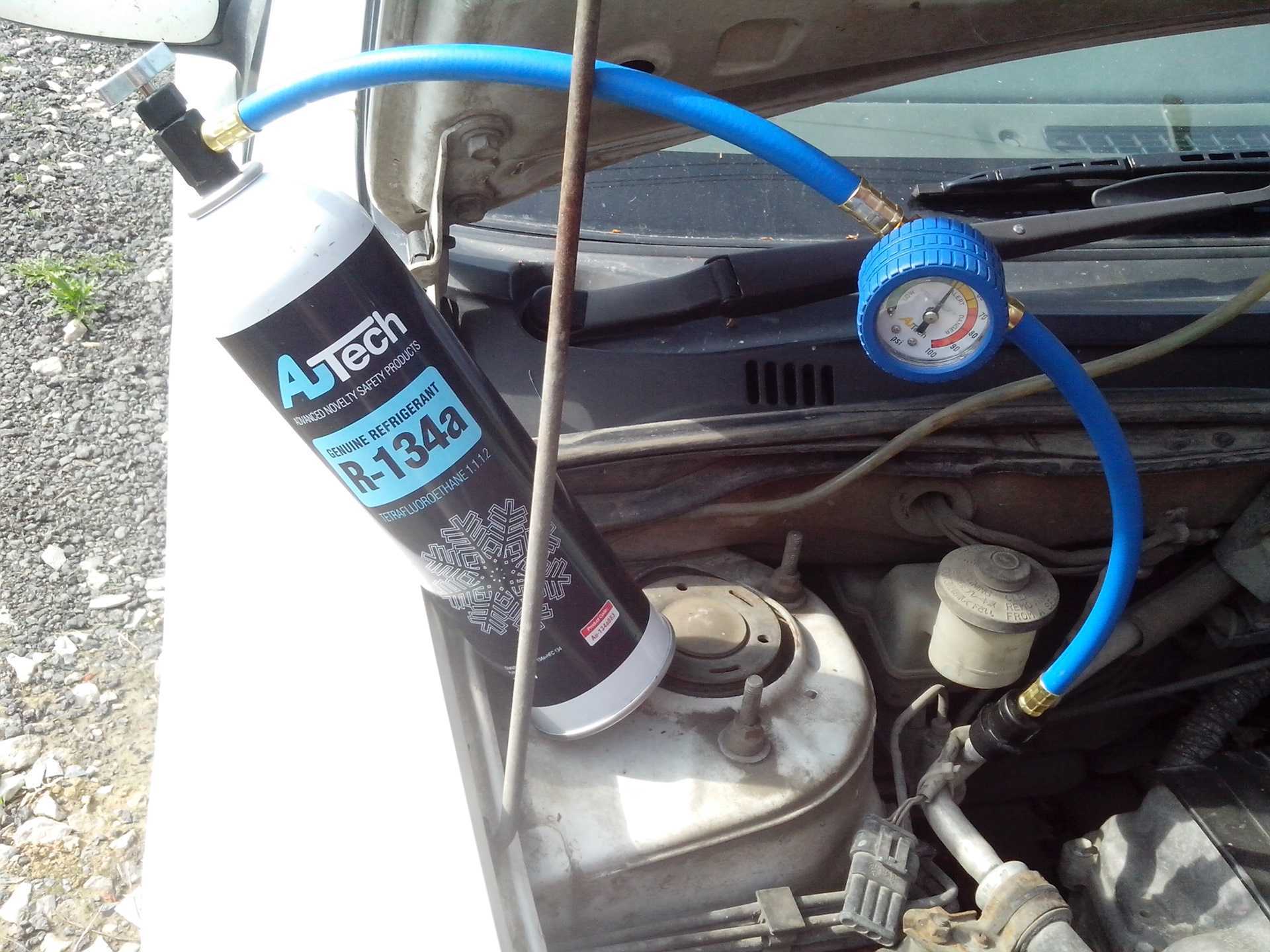

Закачиваем фреон в систему автокондиционера.

Но вот мерная колба подходит лучше и позволяет точнее определить нужный объем. Прямо из баллона в колбу заливается жидкий газ, после чего отмеряем нужное его количество по обычной шкале.

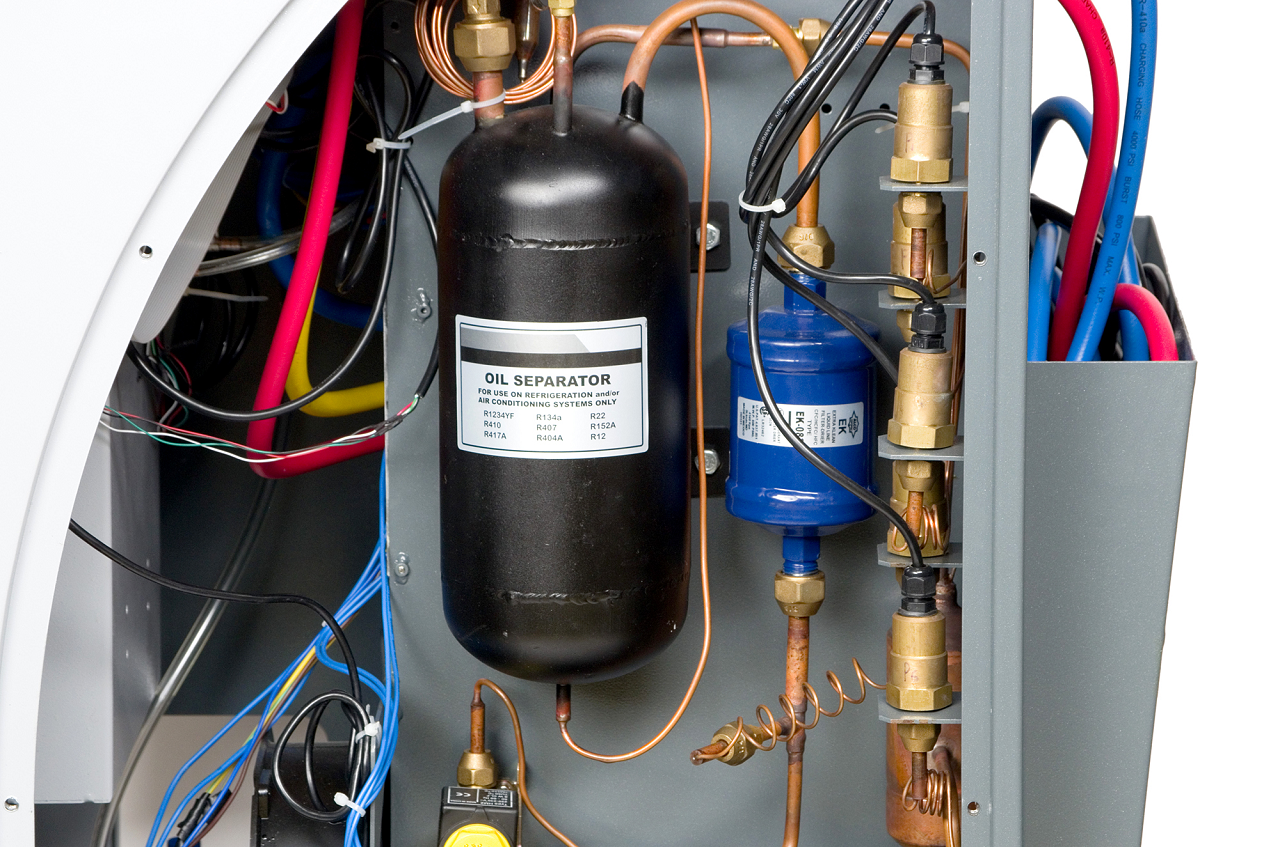

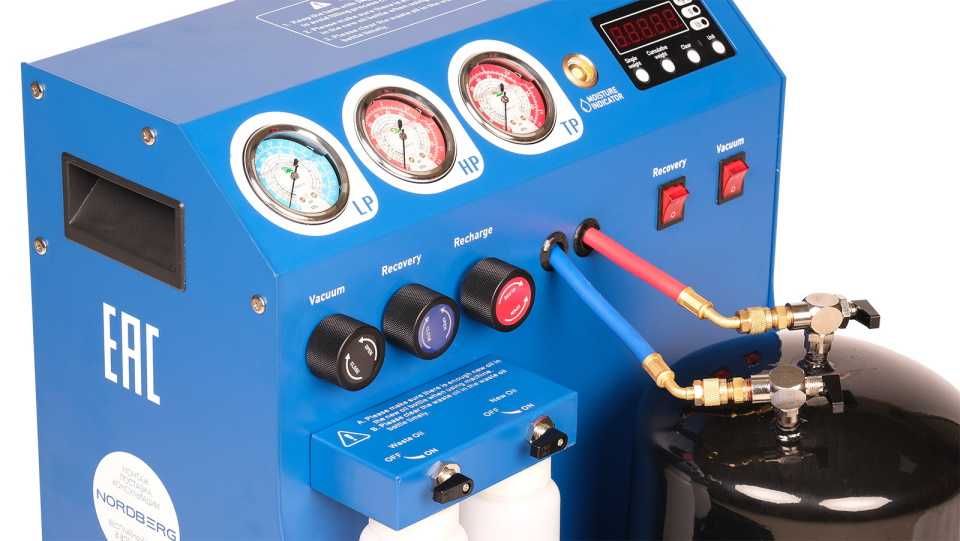

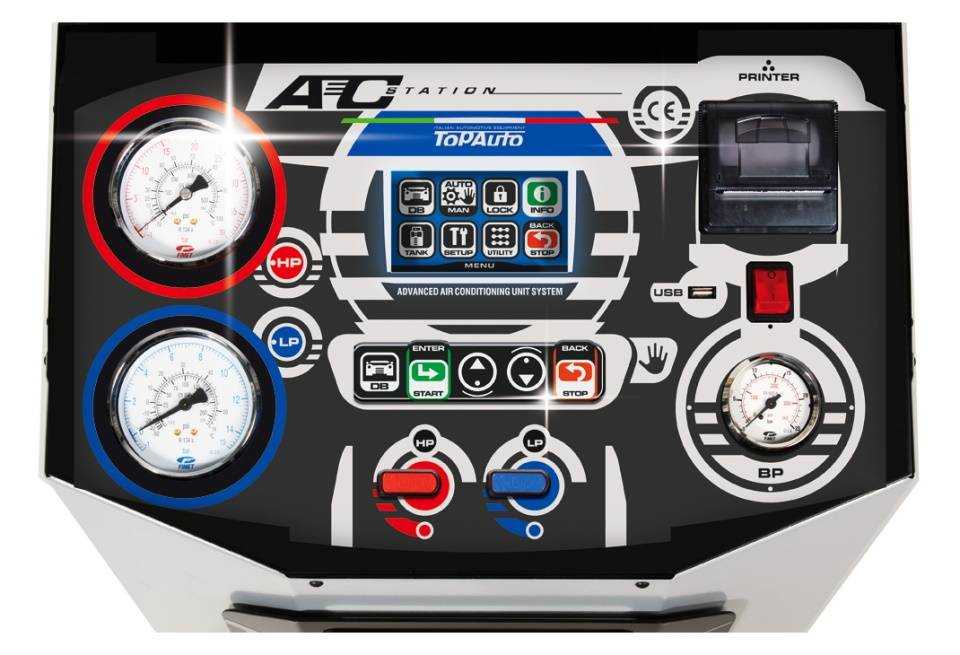

Автоматическая станция AC 100 для заправки кондиционера, откачки и переработки фреона, проверки на утечки и вакуумирования системы.

Теперь осталось открыть краны и воздух пойдет в кондиционер. Давление выровняется, поэтому не весь газ войдет в замкнутый контур. Чтобы ему помочь, в колбе есть специальный нагрев, обеспечивающий поднятие давления газа.

Альтернативный метод закачки

Впрочем, есть и другой метод, подразумевающий использование обратной магистрали и активный компрессор. Тут все просто – включенный компрессор сам засосет газ, а смотровой глазок в системе позволит следить за ходом процесса.

Кроме того, можно закачать и масло либо ультрафиолетовый краситель, используя специализированный инжектор.

Простая схема автомобильного кондиционера

В настоящее время есть куча разновидностей управления автомобильным кондиционером, >которые основаны на всякие датчики- датчик температуры салона, датчик температуры на улице и т.д.

Такие устройства называют АК с климат контролем.

По АК схем очень много, но я решил представить из них на мой взгляд самую простую схему включения компрессора кондиционера и показать как включается вентилятор охлаждения.

Рассмотрим схему:

Представляю самую простую схему кондиционера для автомобиля. Принцип работы устройства представлена ниже.

Что бы запустить систему автомобильного вентилятора просто включаем вентилятор отопителя салона с кнопкой 2. После включения вентилятора, на кнопке кондиционера, т.

е 3, появляется 14вольт, нажимаем эту кнопку и напряжение доходит до аварийного датчика давления- кнопка 4.

Если давление в кондиционере превышает 18бар, то датчик аварийного давления закроет цепь и кондиционер отключается, так как напряжение не дойдет до него.

Датчик может разомкнутся если есть проблемы с работой датчика, или если в системе не хватает давления для его включения.

Если все в порядке, питание приходит на управление реле включения электромагнита компрессора(в схеме-6), после срабатывания реле, с предохранителя на 20Ампер(11) питание идет на электромагнит компрессора(в схеме-7).

Теперь рассмотрим датчик высокого давления(в схеме-8). Такой датчик нужен для избежания неприятностей от избыточного давления в системе А. К.. Этот датчик включается, если в системе давление превышаете 15бар.

Вот именно так работает самая простая схема для включения системы автомобильного кондиционера.

А теперь давайте рассмотреть схему с кломат-контролем. В таких схемах установленные специальные датчики температуры салона и улицы. Датчики работают так- если в окружающей среде температура ниже 5 градуса по Цельсию, то вентилятор отключается.

Но вот кондиционер обязательно зимой нужно включить в 2 раза в месяц, и пусть это будет всего 15-20 минут.

Рекомендуем: Что такое дмрв в машине и где

По этому владельцы автомобилей с такой системой управления приходится искать тепленькое место для своего авто, либо феном греть датчик температуры окружающей среды, во основном такие датчики установлены спереди, между передним радиатором и бампером.

Датчики давления тоже бывают разные, например на автомобилях Renault часто встречаются датчики с тремя выводами, которые не замыкают провод как показано на выше приведенной схеме, а меняют свое сопротивление в зависимости от изменения давления в системе кондиционера.

На автомобилях Peugeot вентилятор охлаждения радиатора кондиционера включается сразу, вместе с компрессором, у них две скорости. Когда давление поднимается к критическому, вентилятор крутится быстрее.

На некоторых моделях Mercedes и BMW, встречались датчики высокого давления, которые в зависимости от давления меняли сопротивление, и вентилятор охлаждения в зависимости от сопротивления датчика набирал обороты (немцы молодцы, интересно придумали, но вентиляторы эти не надежные и цена на них не маленькая, например BMW X5 — вентилятор стоил 500у.е. в 2008 году).

Если вы купили себе новый автомобиль с кондиционером, следует его включить, и проверить. И так муфта на компрессоре срабатывает и компрессор начинает вращаться, но холода не чувствуется, это значит он не исправлен!Выключайте устройства и направляйтесь к специалисту по ремонту АК.

Принцип работы автокондиционера

Автокондиционер состоит из нескольких элементов:

• Компрессора, обеспечивающего постоянную циркуляцию фреона по контуру системы охлаждения;
• Конденсатора – теплообменника. В данном узле накапливаются и конденсируются пары фреона с дальнейшим выделением тепла;
• Испарителя, выступающего в качестве теплообменника. Именно в нем происходит испарение жидкого фреона и отбор тепла;
• Ресивера-осушителя, через который производится очистка и осушение хладагента;
• Трубопроводов;
• Расширительного клапана;
• Охладительного вентилятора;
• Системы автоматики (предохранители, датчики и так далее).

По сути, автокондиционер имеет три основных элемента – компрессор, испаритель и конденсатор. Все остальные детали выполняют вспомогательную роль.

Работает система по следующему принципу.

Фреон находится в замкнутом контуре. Под действием компрессора хладагент нагревается и под давлением отправляется дальше по системе.

На его пути оказывается конденсатор, где хладагент охлаждается и превращается в сжиженный газ.

После этого фреон попадает в ресивер-осушитель, с помощью которого происходит отфильтровывание грязи и мусора.

Далее хладагент проходит через многочисленные трубки системы и поступает к расширительному клапану.

После охлаждения фреон отправляется в испаритель (находится непосредственно в салоне авто) и попадает в салон. После этого хладагент направляется в компрессор.

Все – цикл замкнут. К слову, кроме охлаждающей функции испаритель еще и эффективно осушает воздух.

Стоимость установки и обслуживания кондиционера

Установка кондиционера потребует серьезной переделки машины, ведь придется искать место для конденсатора, испарителя и вентиляторов. Кроме того, потребуется перепрошивка контроллера двигателя, чтобы компенсировать падение оборотов при включении этого агрегата. Также придется менять приводной ремень и где-то установить компрессор. Вместе с покупкой компрессора вся работа обойдется минимум в 80 тысяч рублей. Поэтому дешевле будет поменять машину, купив такую, где это устройство уже установлено. Один раз в три года необходимо заправлять кондиционер. Эта работа обойдется в 5–8 тысяч рублей.

Подготовительные работы

Перед тем, как заправлять свой автокондиционер, вы должны четко определиться с необходимым типом и объемом хладагента. Здесь все просто.

Если ваш автомобиль был выпущен до 1992 года, то стоит использовать тип фреона R-12.

Начиная с 1993 года, производители автомобилей закачивают фреон R-134a. Причина – банальный запрет на применение R-12.

Сложности могут возникнуть лишь у владельцев авто 92-93-х годов выпуска, ведь в переходной период не все производители сразу перешли на R-134a.

Чтобы узнать более точную информацию, внимательно изучите наклейку на внутренней стороне капота (там обычно указываются эти данные).

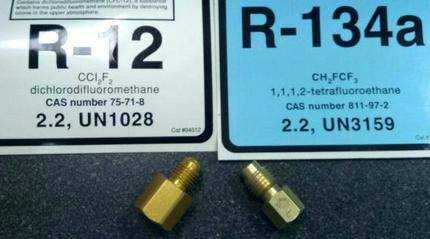

Второй вариант – можно распознать тип фреона по штуцеру. В новых моделях автокондиционеров, которые работают на R-134a, штуцер имеет большую высоту и диаметр.

Что касается норм заправки хладагента, то они указываются на табличке, о которой мы говорили выше.

Кроме этого, эту информацию можно узнать у специалиста или в инструкции по эксплуатации.

В среднем норма для отечественных авто составляет около 500-1000 грамм.

Компрессор

Газообразный хладагент по трубопро­воду поступает в компрессор, который приводится в действие от вала двигателя. Компрес­сор сжимает газ до высокого давления. Компрессор работает от муфты, которая приводится в действие шкивом коленчатого вала через приводной ремень. Если на электромагнит муфты не подается напряжение, то вращается только сам шкив муфты компрессора и не вращается вал компрессора. При подаче напряжения на магнитную муфту диск и втулка муфты перемещаются назад и соединяются со шкивом. Шкив и диск под действием сил становятся едиными и приводят во вращение вал компрессора.

Компрессоры климатических установок бывают различного типа:

• поршневые нагнетатели
• спиральные нагнетатели
• лопастные нагнетатели
• аксиально-поршневые нагнетатели с вращающимся наклонным диском
• с приводом от электродвигателя

Наибольшее распространение для систем кондиционирования нашли компрессоры с переменной производительностью аксиально-поршневого типа.

С ведущим валом компрессора соединена наклонная шайба, которая при своем вра­щении перемещает несколько (5…7) поршней. Корпус с цилиндрами закрыт крышкой с си­стемой клапанов. Производительность компрессора определяется заданной температурой охлаждения. У таких компрессоров может изменяться наклон шайбы, что приводит к изменению хода поршней и, следовательно, производительности

Компрессоры этих типов оказывают меньшее влияние на работу двигателя при включении муфты, что очень важно для маломощных двигателей. Кроме того, они обеспечивают большую стабильность заданной температуры

Компрессор, в зависимости от частоты вращающегося его вала превращает газообразное состояние хладагента низкого давления, идущего от испарителя, в газ высокой температуры и высокого давления (80°С, 15 кг/см2). Газообразное состояние хладагента необходимо для компрессора, поскольку жидкий хладагент нельзя сжать, и это привело бы к разрушению компрессора. Компрессор уплотняет хладагент и нагнетает его в виде горячего газа в конденсатор (сторона высокого давления контура хладагента). Таким образом, компрессор представляет собой место разделения сторон низкого и высокого давления контура хладагента.

Смазка компрессора производится специальным компрессорным маслом, циркулирующим по всей системе вместе с хладагентом. В системах, работающих с фреоном R12, применяются минеральные масла, с R134а – полиалкиленово-гликолевое (PAG). При смешивании этих масел образуется мутная густая масса, приводящая к выходу из строя системы кондиционирования, и в первую очередь компрессора. При дозаправке кондиционера хладагентом и доливке масла используются только те компоненты, которые предназначены для данной системы. Как правило, в моторном отсеке автомобиля есть наклейки, указывающие тип хладагента, его количество и соответствующий ему тип и количество масла (наклейки для R134а – зеленого цвета, для R12 – желтого).

Порядок выполнения работ

Итак, для заправки автокондиционера нам понадобится специальный набор. В него входит метрологическая станция, переходник, шланги, краны и баллон с фреоном.

Вместо метрологической станции можно использовать тест-коннектор. Стоимость всего оборудования – около 30 тысяч рублей.

Дальше действуйте в следующей последовательности:

1. Возьмите баллон с фреоном и найдите выпуклую часть с резьбой, которую необходимо проколоть иголкой (переходником).

Если в комплекте переходника нет (такое бывает весьма часто), то его можно приобрести отдельно.

2. Прикручивайте переходное устройство и подключайте к нему шланг.

3. Второй край шланга коммутируйте с метрологической станцией.

4. После сборки оборудования для заправки, проведите калибровку счетчика давления. Сделать это можно с помощью калибровочного колеса, выставив температуру окружающего воздуха.

Сверяться желательно с показателями точного устройства (к примеру, бортового компьютера).

5. Найдите свой штуцер. Сделать это не сложно. У современных автокондиционеров две позиции – высокого и низкого давления. Заправка всегда осуществляется со стороны низкого давления.

Ошибиться здесь невозможно, ведь штуцеры имеют различные диаметры входных отверстий.

Некоторые производители маркируют колпачки различным цветом. К примеру, штуцер низкого давления имеет черный цвет (буква Н), а высокого – синий цвет.

• 6. Хорошо зачистите пространство вокруг штуцера низкого давления и снимайте колпачок. Помните, что попадание грязи в кондиционер недопустимо.
• 7. Надевайте сверху шланг.

• 8. Заводите мотор и раскручивайте его до 1500 оборотов. Если есть помощник – попросите его удерживать педаль газа в одном положении, а если нет – зафиксируйте ее с помощью небольшой палки.
• 9. Выставляйте рециркуляцию воздуха на максимальный предел, отрывайте кран высокого давления, разворачивайте баллон с фреоном вверх «ногами» и плавно открывайте вентиль.

• 10. Все время наблюдайте за давлением в системе. Максимальный предел – 285 кПа.
• 11. Через время в салон начинает идти холодный воздух, а сам шланг на месте стыка со штуцером и вовсе становится ледяным.

Как только температура воздуха достигает 5-7 градусов Цельсия, вентиль можно перекрывать.

В данном случае у нас 10,7 градусов Цельсия, значит нужен еще один баллон.

12. Внимательно посмотрите в окошко фильтра-осушителя. Если пузырьков воздуха нет, то работа выполнена правильно. Вот и все.

Отдельно хотелось бы отметить, что наличие воды и воздуха в системе недопустимо. К примеру, влага может превратиться зимой в лед и перекрыть регулирующий орган ТРВ.

Не стоит забывать, что наличие воды в системе может привести к появлению ржавчины. Опасен для системы и воздух, который имеет совершенно другие свойства, чем азот.

Как следствие, повышается нагрузка на компрессор, и узел может быстрее выйти из строя. Чтобы удалить воздух и воду из системы, перед началом заправки подключается специальный насос. Этот процесс носит название вакуумирования.

Удаляют воздух из системы с помощью специального насоса.

Назначение и преимущество

Автокондиционер– незаменимый помощник в летний период, когда температура за окном переваливает за 30-ти градусную отметку.

Открытые нараспашку окна и люк в машине играют лишь роль вентилятора и просто гоняют раскаленный воздух по салону.

В свою очередь климатическая система работает по другому принципу и выполняет целый ряд полезных функций:

• снижает температуру воздуха до необходимой автолюбителю температуры;
• эффективно борется с «потливостью» стекол (это может пригодиться зимой);
• поддерживает уровень влажности на оптимальном уровне;
• надежно защищает салон автомобиля от попадания внутрь неприятных ароматов и сгоревших паров бензина;
• является весьма мощным фильтром для воздуха внутри салона;
• вам не нужно открывать окна – система охлаждения и очистки все сделает сама.

Автокондиционер – это та опция, которая никогда не бывает лишней. При желании устройство можно установить практически в любом автомобиле (даже если в вашей комплектации его нет).

https://youtube.com/watch?v=3M5SISSJVfk

Оборудование и инструменты для заправки

Для заправки автокондиционера своими руками вам потребуются: станция дли измерения давления, переходник с краном, два шланга и баллон с фреоном.

Из этих компонентов нужно собрать прибор для заправки системы кондиционирования.

Порядок действий должен быть таким:

Возьмите фреоновый баллон и прикрутите к нему переходник с краном (на верхушке баллона должна быть резьба);
Подсоедините к переходнику шланг;
Прикрепите шланг к станции для измерения давления;
К станции для контроля давления с другой стороны присоедините еще один шланг с переходником;
Заправочный прибор готов

Обратите внимание, что в некоторых магазинах продаются уже собранные приборы.. Также в ряде случаев вам могут понадобиться дополнительные приборы — если вы будете делать вакуумирование, то вам понадобится вакуумный насос, если вы будете проверять целостность труб давлением, то в таком случае вам придется купить баллон с безопасным газом и так далее

Также в ряде случаев вам могут понадобиться дополнительные приборы — если вы будете делать вакуумирование, то вам понадобится вакуумный насос, если вы будете проверять целостность труб давлением, то в таком случае вам придется купить баллон с безопасным газом и так далее.

Выбор фреона

Для заправки кондиционера используйте охлаждающую смесь R134a.

Более старые установки работали на фреоне R12, однако в девяностые годы произошел запрет этой смеси из-за ее негативного влияния на окружающую среду, а после запрета в кондиционерах стала применяться смесь R134a. Для заправки автокондиционера требуется порядка 700 -1000 г смеси.

Заправка автокондиционера: чем и как?

Практически в любом современном автомобиле используется хладагент R-134a. Именно он применяется в машинах после 1992 года выпуска. Учитывая тот факт, что иномарок столь позднего выпуска почти не осталось, скорее всего, на вашей машине заправить автокондиционер нужно именно хладагентом R-134a. Подтверждением тому может быть наклейка под капотом автомобиля с указанием типа используемого хладагента в системе и его вес.

Если вы решили осуществить заправку автокондиционера своими руками, то в первую очередь обратите внимание на эту наклейку. Так вы сможете точно узнать, какой вес и тип хладагента вам нужен

В магазине при покупке баллона ориентируйтесь на эти данные.

Виды

Полуавтоматическая – способна выполнять сразу нескольких операций. Нужные объёмы устанавливаются оператором, а контролируются системой.

Автоматическая – задаёт программы – как установить извлечение вещества, вакуумирование контура, заправку газа и заливку масла. Отработанный газ не стравливается в воздух, а сливается в резервуар для повторного использования. Процесс выполняется автоматически после установки оператором марки и типа холодильного оборудования. В некоторых случаях программа содержит базу данных автомобилей, где для каждой модели указаны объёмы масла и фреона. При этом обеспечивается надёжная защита от высокого и низкого давления.

Какой фреон в автомобильном кондиционере

В настоящее время все автомобили, выпускаемые производителями разных стран, начиная с 1992 года, заправляются фреоном типа R-134A.

Под него производится заправочное оборудование, в частности, выпускаются штуцера нужного диаметра.

До этого времени в системах кондиционирования машин использовалось другое газообразное вещество: фреон R-12.

Наличие в нём вредных для организма человека и окружающей среды фтора и хлора, вынудило автомобилестроителей перейти на более экологически чистый хладагент.

Информация о типе фреона есть на бирке, расположенной под капотом автомобиля. Также на ней указывается и объём, необходимый для конкретной модели.

Другими источниками могут стать книжка сервиса данного автомобиля, а также информация на автомобильных сайтах интернета.

Какой фреон в автомобильном кондиционере?

Виды хладагента применяемые в автокондиционерах

Ранее для заправки кондиционера использовали фторсодержащий фреон R-12, хоть он и более продуктивный, но из-за того, что очень вредный, в 1992 г. его применение запретили, и заменили на хладагент R-134а. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.

Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.

Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.

Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.

Долив масла при заправке кондиционера

В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?

Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).

Вакуумирование кондиционера своими руками

Далеко не все это учитывают, но не менее важной процедурой, кроме норм заправки фреона и количества масла в системе, также является и вакуумирование кондиционера !

Вакуумирование кондиционера автомобиля

Когда в системе автокондиционера осталось менее чем 50% хладагента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

Чтобы вакуумировать автокондиционер самостоятельно вам потребуется:

1. Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
2. Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
3. Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз.

После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

Какую роль играет компрессор в системе кондиционирования машины

Система вентиляции в салоне автомобиля сама по себе не может охладить воздух до требуемой температуры. Когда температура окружающего воздуха выше 20 °С, то для комфорта водителя и пассажиров требуется ее понизить. Эту задачу выполняют системы кондиционирования.

Автокондиционер ценится теми, кто постоянно пользуется автомобилем, потому что создает прохладу в салоне знойным летом, а также согревает зимой, прогревая салон перед поездкой. Также автокондиционер в дополнение ко всем его функциям очищает воздух. Его составные части постоянно взаимодействуют с системами отопления и вентиляции. Главная функция автокондиционера – создание микроклимата, благоприятного для всех, кто находится в салоне автомобиля.

Одним из основных элементов кондиционера является компрессор, который участвует в работе системы охлаждения или обогрева. На некоторых автокондиционерах имеется ресивер-коллектор, который служит для защиты компрессора за счет выпаривания хладагента. Если такого дополнения нет, то под капотом авто должно быть горячее пространство. Таким образом обеспечивается необходимый уровень испарения охлаждающего вещества в трубках обратного контура, а также в испарителе.

Автокондиционер — это полностью герметичная система, заполненная газом-хладагентом и компрессорным маслом. Масло служит для смазки всех трущихся деталей, участвующих в работе. Таким образом снижается износ подвижных деталей компрессора и обеспечивается уплотнение зазоров. Кроме того, масло отводит часть тепла, выделяемого при трении деталей, и удаляет мелкие частицы из оборудования. В процессе циркуляции в системе кондиционирования масло перемешивается с холодильным газом.

В систему входят следующие элементы:

• компрессор;
• конденсор;
• испаритель;
• вентилятор;
• предохранительный клапан;
• ресивер-осушитель;
• расширительный клапан;
• испаряющий вентилятор.

Совместная работа всех элементов системы охлаждения приводит к тому, что в салоне автомобиля создается благоприятный микроклимат.

Окончательная проверка и диагностика неисправностей

Теперь остается включить автокондиционер и проверить его работу

Здесь обращайте внимание на следующие моменты:

• убедитесь, что уже через несколько секунд после включения кондиционера в салон начинает поступать холодный воздух;
• осмотрите всю систему на факт течей фреона;
• при подозрении на наличие утечки можно произвести повторную проверку (технологию мы рассматривали выше);
• прислушайтесь к работе компрессора, если имеют место посторонние шумы, то это может говорить об износе деталей или внутреннем повреждением узла. Часто причиной шума является неисправный подшипник, как следствие это может привести к выходу из строя к ремонту компрессора;
• из системы должен идти чистый воздух, без лишнего запаха. В противном случае замените салонный фильтр.

Пошаговая инструкция для самостоятельной заправки

Перед заправкой кондиционера рекомендуется провести диагностику системы. В основном эта процедура сводится осмотру ее элементов. Для ремонта или регулировки такого устройства требуются специалисты. Для автовладельца диагностика выглядит как последовательность следующих действий:

Найти под капотом сервисные порты (их два, высокого и низкого давления) а также компрессор кондиционера. Как правило, он размещается около приводного ремня, который вращает шкив компрессора. Колпаки с портов откручиваются, к портам подключается станция для заправки кондиционера. Порты по очереди открываются, с помощью манометра определяется уровень давления фреона. Если прибор будет выдавать низкое давление или показывать его отсутствие, в системе есть утечки. Рекомендуется проверить шланги. Затем запускается двигатель автомобиля и включается кондиционер

В первую очередь нужно обратить внимание на работу компрессора, а также на измерить давление в системе с помощью манометра. После запуска муфты компрессора уровень давления фреона в контуре низкого давления должен немного упасть

Уровень давления в контуре высокого давления, должен составлять не 10 бар

Если показания ниже, значит фреона в системе недостаточно. Также признак недостаточного количества фреона – температура трубки контура низкого давления. Если она нагревается, надо добавить хладагента.

При нехватке фреона компрессор кондиционера начинает усиленно работать вхолостую, пытаясь накачать хладагент в систему. Это приводит к увеличению нагрузки на двигатель и усиленному расходу топлива. Кроме того, при нехватке фреона изнашиваются детали кондиционера.

Для заправки в большинстве кондиционеров используется тетрафторэтан, другое название – хладагент R-134a (или R12). Стандартный объем кондиционера – около 0,5 литра жидкости.

Заправка включает в себя несколько действий:

• Откачка остатков хладагента. Современные станции для заправки кондиционеров делают это автоматически.
• Создание вакуума в системе, в результате чего удаляются воздух и влага. Правильный процесс создания вакуума занимает около получаса.
• Утечки обнаруживаются тестом на герметичность.
• Затем в систему заливается масло (15-20 граммов), которое смазывает движущиеся детали механизма. Часто в смазку добавляют краситель, чтобы облегчить процесс поиска протечек.
• Затем заливается хладагент.

После заправки кондиционер включается на максимальную мощность, проверяется его работа. Двигатель при этом должен работать на оборотах до 2500-3000 в минуту. Давление в портах низкого и высокого давления повторно замеряется манометром. Низкое давление должно составлять около 2 бар, высокое – от 15 до 17 бар. Трубка контура низкого давления не должна греться. В нормальном режиме работы кондиционер отключается и включается внутренним таймером.
