Почему течет масло из-под крышки клапанов?

Нужно ли смазывать резиновую прокладку герметиком

Насчет использования герметика мнения автомехаников расходятся. Одни считают его применение недопустимым, другие же, наоборот, утверждают, что только с ним можно достичь полной герметичности. Скажем так, если поверхности крышки и блока цилиндров имеют шероховатости, применение герметика желательно, но только если он будет нанесен аккуратным тонким слоем. Если же поверхности идеально ровные, можно обойтись и без него, ведь еще несколько лет назад никто подобным уплотнителем особо не пользовался. Ну а для автомобилей, где прокладка не предусмотрена конструкцией, без герметика не обойтись.

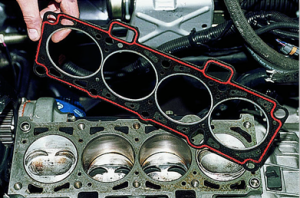

Признаки пробитой прокладки головки блока цилиндров

Чтобы точно определить пробой ГБЦ, нет необходимости разбирать агрегат или снимать головку. Мотор сам укажет на неисправность появлением некоторых важных симптомов.

Нарушение прокладки между цилиндром и системой охлаждения

В систему охлаждения двигателя входит головка цилиндров. По специальным каналам антифриз циркулирует внутри головки и блока, затем в систему. На пробой между цилиндром и системой охлаждения укажет следующее:

1. В картере двигателя существенно возрастёт объем масла из-за попавшего в него тосола. Поступившая в поршневую группу жидкость начнет испаряться, выходить вместе с рециркулируемыми газами. Будет заметно, как выхлопные газы приобретут белый цвет.

Белый дым из выхлопной системы автомобиля с пробитой прокладкой ГБЦ

1. Появление масляных пятен в радиаторе или расширительном баке, наличие густой смеси на клапане радиатора. Причина в том, что горючее попало в систему охлаждения.

Все эти признаки можно определить визуально, без необходимости демонтажа головки.

Повреждение прокладки между цилиндрами

Этот пробой определяется по работе двигателя. Появляется нестабильность оборотов, плохой запуск. Компрессионный замер внутри цилиндров поможет узнать причину нестабильной работы мотора. Компрессия в двух, рядом стоящих цилиндрах, будет завышена из-за пробития прокладки между ними.

Повреждение прокладки между цилиндрами

Выход отработанных газов из-под головки блока цилиндров

Этот пробой — следствие перегрева двигателя, неравномерного натяжения гаек, скрепляющих головку и блок. Из-за высокого давления в системе сжатия выхлопные газы будут выходить в месте стыка двух узлов. Это можно определить визуально, обычным осмотром места сочленения головки с блоком.

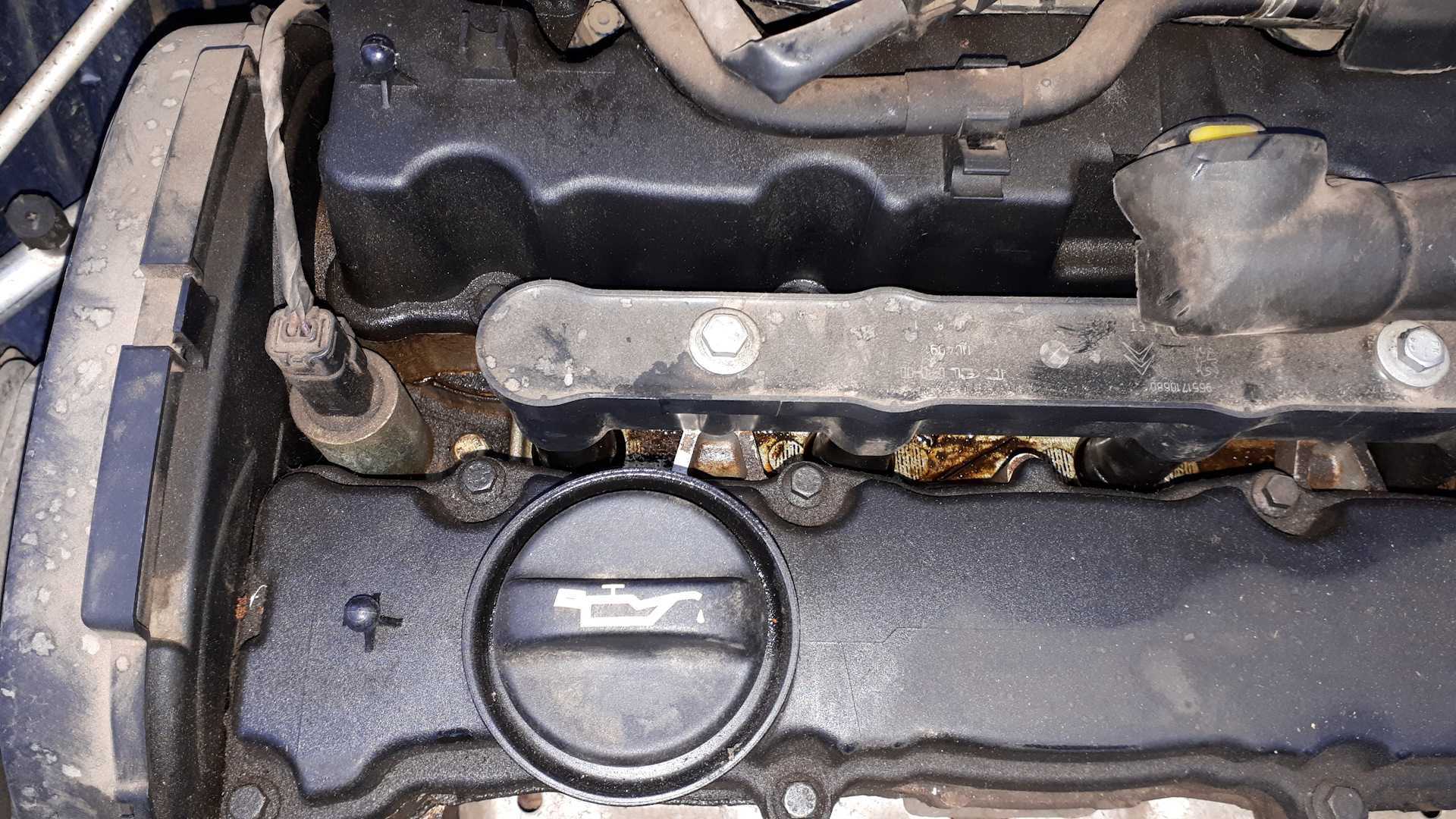

Появление масла на стыке головки и блока цилиндров

Похожая проблема, но теперь неисправно место прохождения масла по каналу из блока в головку. Высокое давление выбивает масло через неплотно прилегающее место соединения.

Появление масла на стыке головки и блока цилиндров

Другие признаки

Если визуально не удается определить пробитие ГБЦ, значит, она неисправна не по внешнему контуру, а в центральной части. Признаки ухудшения герметичности:

1. Двигатель перегревается из-за недостатка тосола в системе, без признаков его утечки.
2. Печка недостаточно прогревает салон автомобиля, заметна потеря температуры. Происходит по причине появления стороннего «потребителя» антифриза в системе охлаждения. Тосол уходит еще куда-то.
3. Свечи зажигания после демонтажа мокрые. При этом нет запаха бензина. Если свеча высохла, на ней присутствует рыжий или красный налет. Антифриз испарился при воздействии высокой температуры в цилиндре.

1. В расширительном баке возникает пар. Эта причина указывает на попадание отработанных газов в тосол.

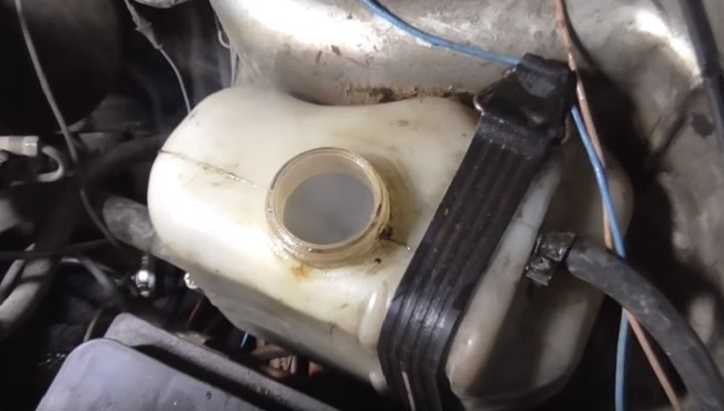

Пар в расширительном бачке

1. На конце выхлопной трубы масляный налет. Указывает на попадание масла в цилиндры.

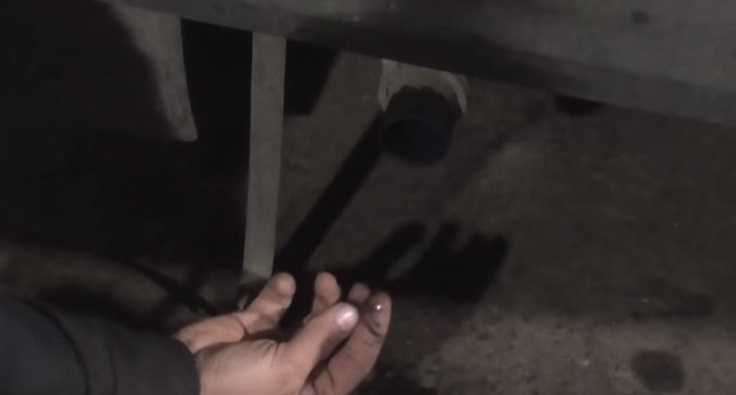

Масляный налет на конце выхлопной трубы

1. При попадании тосола в картер двигателя повышается уровень масла и меняется его состав. Масло приобретает белый оттенок со множеством воздушных пузырей. Так как тосол имеет значительную часть воды в составе, она не смешивается с маслом, но закипает от воздействия температуры и давления.
2. Наличие жидкости на конце выхлопной трубы указывает на смешивание антифриза и отработанного газа. Это признак пробоя прокладки между цилиндром и системой охлаждения.

Все эти симптомы можно выявить во время эксплуатации автомобиля. Пробой не может возникнуть сам по себе. После определения симптомов разгерметизации нужно выявить причину пробоя этого элемента двигателя.

Из-за чего может подтекать моторное масло

Причины, способные привести у течи масла, могут быть легко устранимыми самостоятельно, а также довольно сложно диагностируемыми и ликвидируемыми лишь на сервисной станции.

Неправильно установленный фильтр

При замене моторного масла неопытными автолюбителями или неквалифицированными работниками технических центров установка фильтрующего элемента может быть выполнена неверно. Из-за потери герметичности узла появляются масляные пятна на фильтре и под автомобилем.

В этом случае решить проблему, как устранить течь масла из двигателя, совсем несложно. Следует лишь правильно закрепить фильтр, предварительно смазав моторным маслом уплотнительное кольцо. Иногда протечки могут быть следствием установки бракованного изделия. В случае, если он имеет дефекты, придется заменить сам элемент. Поэтому при заказе расходных деталей и материалов необходимо внимательно относиться к месту их приобретения и репутации поставщика.

Поврежденная прокладка

Довольно распространенной проблемой при эксплуатации транспортных средств является повреждения уплотнительных элементов. Не является исключением и ситуация, когда течет масло из под крышки двигателя. В этом случае причиной может стать изношенная или плохо установленная прокладка. Со временем все резиновые уплотнители из-за воздействия чрезмерных температур и агрессивных сред приходят в негодность. По этой причине многие стараются использовать для уплотнения элементы, изготовленные из пробки.

Не исключен также риск приобретения поддельных изделий. Еще одна причина того, что из крышки двигателя течет масло —неправильное крепление крышки блока цилиндров. В этом случае требуется всего лишь выполнить грамотную ее установку

Износ блока цилиндров

Эксплуатация автомобиля предполагает естественный износ деталей. Возникшие царапины или некоторое изменение формы сечения цилиндров приводят к потере герметичности, несмотря на установленный уплотнитель.

Чтобы ликвидировать течь масла, необходимо или расточить сами цилиндры, или поменять уплотнительное кольцо на другое, более подходящее по форме к цилиндру. В наиболее запущенный случаях приходится менять весь БЦ.

Протечки через сальники коленчатого и распределительного валов

Причины, почему течет масло из коробки двигателя в данном случае: деформация кромок этих элементов или заливка в мотор плохого моторного масла. Решить проблему утечки смазки помогает смена сальников. Чаще всего в автомобилях, имеющих солидный пробег, страдает задний сальник коленвала.

Износ маслосъемных колпачков

Неспособность этих деталей выполнять свои функции по защите камеры сгорания от проникновения в нее ММ становится причиной появления на свечах или клапанах нагара. В результате возможны неполадки в работе двигателя, а смазочная жидкость начинает расходоваться с большой скоростью (при пробеге в 1 тыс. км может вытечь половина всего количества). Замена колпачков производится без разбора всего мотора.

Износ поршневых колец

Каждый поршень комплектуется двумя компрессионными и одним маслосъемным кольцами. Последние нужны для блокировки попадания смазки в камеру сгорания. Износ элементов приводит к тому, что часть масла начинает оседать на стенках цилиндра. Чаще всего для устранения проблемы требуется замена колец.

Причины поломки и как проверить прокладку ГБЦ

Последствия для двигателя могут быть губительными даже при кратковременной езде на авто с указанной проблемой. В случае игнорирования пробоя прокладки головки блока цилиндров даже после небольшого пробега возникает необходимость капитального ремонта.

Указанная поломка может возникнуть как в бензиновом, так и в дизельном двигателе, в агрегате с турбонаддувом или атмосферном варианте. Пробой прокладки требует правильной и своевременной диагностики. Указать на проблему на ранней стадии может повышение расхода топлива, затрудненный пуск двигателя и неустойчивая его работа, снижение мощности ДВС, падение уровня охлаждающей жидкости в расширительном бачке, низкая компрессия в цилиндрах.

 Наиболее частыми причинами пробоя или прогара прокладки головки блока цилиндров являются:

• перегрев двигателя;
• неправильная установка при замене прокладки;
• последствия мощностного тюнинга ДВС;
• не соответствующее нормам усилие затяжки болтов ГБЦ;
• езда на бензине низкого качества, которая сопровождается детонацией;

Перегрев двигателя является основной причиной пробоя прокладки головки блока цилиндров. Возникает перегрев мотора по разным причинам, начиная от неисправности системы охлаждения и заканчивая такими явлениями, как детонация двигателя или калильное зажигание. Как металлические (асбестовые) прокладки, так и паронитовые в таких условиях обычно не выдерживают растущей температуры во время перегрева и прогорают. После такого прогара прочность прокладки становится меньше и ее выдувает.

Примечательно то, что среди косвенных признаков прогоревшей прокладки гбц в ряде случаев отмечен рост температуры двигателя, то есть перегрев.  Пробой окантовки камеры сгорания на прокладке приводит к тому, что раскаленные газы прорываются в систему охлаждения двигателя и перегревают антифриз. Получается, перегрев мотора часто выводит прокладку из строя, а далее пробой прокладки провоцирует повышение температуры двигателя.

В списке последствий перегрева силового агрегата также отмечается искривление головки блока цилиндров, а точнее ее плоскости. В обиходе встречается определение «ГБЦ повело». Чаще всего ведет головку блока от перегрева в том случае, если материалом ее изготовления является алюминиевый сплав. Отметим, что головки из чугуна более устойчивы к высокой температуре, хотя в ряде случаев могут возникнуть трещины. Если головку повело, тогда подобное искривление устраняется при помощи шлифовки. В целях профилактической меры (без необходимости) шлифовка головки блока цилиндров не рекомендуется.

Почему подтекает масло

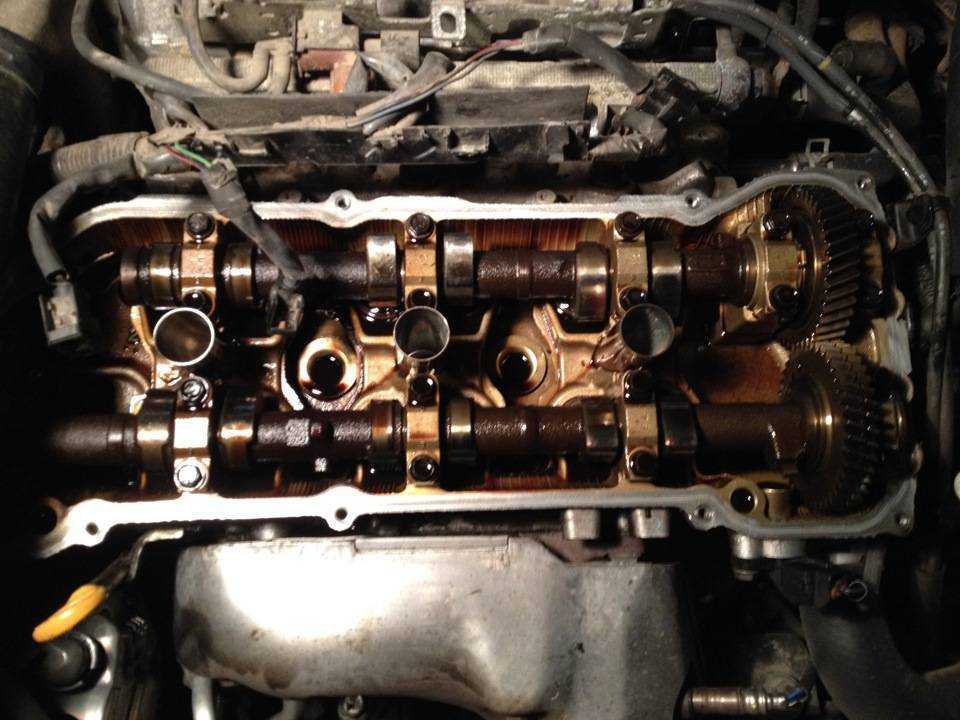

Основная причина этого кроется в неисправности самой головки и прокладки под ней. В ГБЦ проходя каналы масляной магистрали и охлаждающей жидкости, так что если масляная магистраль повредится, то масло начнет поступать в систему охлаждения и будет подтекать из-под головки. Такое подтекание также является свидетельством повреждения прокладки головки. Последствия могут быть самыми неприятными – по мере убывания масла будет ухудшаться смазка трущихся деталей двигателя, что очень скоро приведет к их заклиниванию. А это уже повлечет за собой, как минимум, капитальный ремонт двигателя.

Как же быть, если из-под ГБЦ подтекает масло? Самое важное, это установить причину – ведь масло может течь из-под клапанной крышки. Как только причина подтекания масла будет установлена, нужно сразу же принять меры по ее устранению – просто вытереть масляные потеки и на этом успокоиться будет недостаточно. Если масло подтекает из-под клапанной крышки, то, вероятнее всего, повредилась прокладка

Хотя она выполнена из качественной маслостойкой резины, тем не менее, такое иногда случается. Если же масло подтекает непосредственно в месте соединений ГБЦ и блока, то причин здесь может быть несколько – неправильная затяжка болтов, повреждение прокладки, а также, что самое неприятное, повреждение самой головки. Если в первом случае достаточно правильно выполнить обтяжку болтов, а во втором заменить прокладку, то с головкой будет сложнее, здесь все зависит от степени повреждения. Бывает и такое, что масло подтекает из-под свечей – это также говорит о повреждении ГБЦ – в цилиндры масло попадать не должно

Если масло подтекает из-под клапанной крышки, то, вероятнее всего, повредилась прокладка. Хотя она выполнена из качественной маслостойкой резины, тем не менее, такое иногда случается. Если же масло подтекает непосредственно в месте соединений ГБЦ и блока, то причин здесь может быть несколько – неправильная затяжка болтов, повреждение прокладки, а также, что самое неприятное, повреждение самой головки. Если в первом случае достаточно правильно выполнить обтяжку болтов, а во втором заменить прокладку, то с головкой будет сложнее, здесь все зависит от степени повреждения. Бывает и такое, что масло подтекает из-под свечей – это также говорит о повреждении ГБЦ – в цилиндры масло попадать не должно.

Некоторые автовладельцы, обнаружив, что подтекает масло из-под ГБЦ, не понимают всей серьезности ситуации. А недостаток масла компенсируют, периодически доливая его. Такое решение совершенно неприемлемо – ведь в самый неподходящий момент двигатель может отказать. И сказать, когда это произойдет, не сможет никто. Но даже после устранения неисправности желательно контролировать уровень масла не только по датчику, но и проверяя его с помощью щупа. Казалось бы, безобидная капля масла, но если не принимать мер, она может привести к крупным неприятностям. Поэтому настоятельно рекомендуется принимать меры по устранению неисправности сразу же после их обнаружения.

Полезные советы

Напоследок приведем несколько полезных советов, которые позволят вам избежать проблем с утечкой масла или же быстрее с ними справиться.

1. Своевременно производите замену масла в двигателе, а также масляного фильтра.
2. Используйте только качественную смазку.
3. Не допускайте попадания в систему смазки грязи, воды, других технологических жидкостей.
4. При прохождении ТО не забывайте проверять давление масла в системе смазки. В случае обнаружения его повышения, незамедлительно производите ремонт авто.
5. Не допускайте перегрева двигателя.
6. Проверяйте работу узлов, отвечающих за вентиляцию картера.
7. Выбирая прокладку для клапанной крышки, отдайте предпочтение оригинальному изделию.
8. Наносите герметик на прокладку тонким сплошным слоем. Не допускайте его попадания на элементы газораспределительного механизма.
9. Прикручивая крышку клапанов, не перетягивайте болты.
10. Обнаружив течь масла из-под клапанной крышки, не затягивайте с диагностикой и ремонтом.

Откуда может протекать масло из ДВС

Если в ходе очередного ежедневного осмотра выяснилось, что уровень масла существенно ниже максимальной отметки, следует всерьез заняться поиском неисправности

В первую очередь, важно определить, где находится место утечки

Прежде всего целесообразно обратить внимание на доступные элементы двигателя. К одному из них относится клапанная крышка.

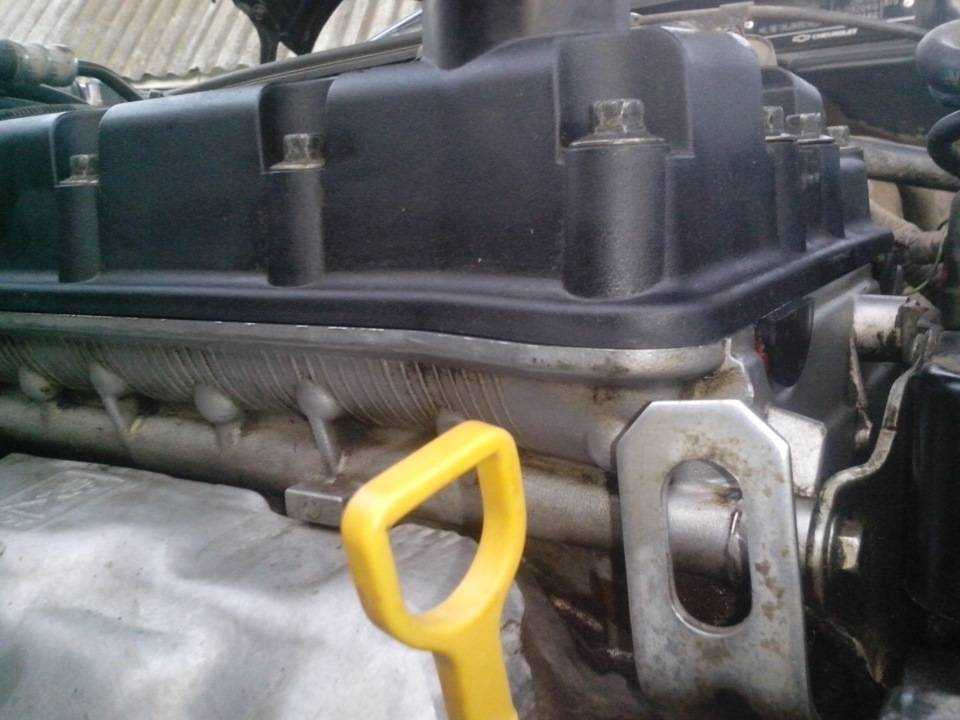

Из-под клапанной крышки

Нарушение герметичности клапанного механизма может повлечь за собой утечку масла из смазочной системы двигателя. Зачастую, об этой проблеме сигнализирует характерный запах гари из-под выпускного коллектора двигателя.

В данном случае нельзя с большой долей вероятности утверждать, что замена прокладки решит проблему. Появление представленной неисправности может быть связано с чрезмерным давлением в системе смазки двигателя.

Такая ситуация может быть спровоцирована, к примеру, нарушением работы так называемого, редукционного клапана.

Сальник коленвала

Если нарушение герметичности прокладки клапанной крышки можно исправить, как говориться малой кровью, то с сальником коленвала всё обстоит гораздо сложнее. Его замена в силу конструктивных особенностей двигателя потребует много времени и трудозатрат.

Что же могло послужить причиной нарушения его герметичности?

Расположим наиболее вероятные причины данной неисправности в определенной последовательности, начиная с наиболее частотной:

• выработан эксплуатационный ресурс;
• сбой в системе вентиляции картерных газов;
• бракованные комплектующие;
• недобросовестный ремонт.

Течь масла между двигателем и коробкой

Не стоит забывать, что в кожухе маховика сцепления также находится сальник, который иногда даёт о себя знать, хотя и крайне редко. Чтобы убедиться в наличии подобной неисправности придётся заглянуть под днище авто.

В данном случае машину лучше всего загнать на смотровую яму или так называемую эстакаду. О наличии утечки будет сигнализировать замасленная поверхность кожуха сцепления и корпуса КПП. Для замены сальника потребуется демонтировать КПП.

Заострим своё внимание на причинах такого неблагоприятного явления. Среди них можно отметить:

• несоответствие вязкости смазочных материалов;
• сбои в системе вентиляции картерных газов;
• потеря эластичности РТИ;
• недоброкачественные комплектующие.

Прокладка масляного фильтра

Виновником утечки масла может стать и уплотнительная манжета масляного фильтра. Так, в ходе очередной плановой замены фильтра, её могли попросту перетянуть, а это недопустимо. При таком ремонте, со временем могут появиться злополучные подтеки масла.

Стоит также упомянуть и тот факт, что после каждой замены фильтра, все сопутствующие РТИ подлежат замене. Если этого не сделать, велика вероятность того, что в скором времени на месте соединения фильтра появятся масляные образования.

Масло из системы смазки двигателя в конкретном случае может выдавливаться по причине нарушений в работе системы ВКГ.

Проблемы с картером двигателя

Частым поводом течи моторного масла может служить нарушения системы вентиляции картерных газов. В большинстве своём с подобной проблемой сталкиваются владельцы изрядно подержанных авто.

Дело в том, что по мере износа ЦПГ, отработанные газы начинают накапливаться в картере двигателя. При исправной системе вентиляции картера, излишнее давление отводилось бы во впускную магистраль двигателя. Но, случается и так, что после длительной эксплуатации, и при отсутствии должного ухода элементы системы засоряются.

Такое положение дел приводит к тому, что газам некуда деваться, и они начинают искать наиболее уязвимые места, в роли которых и выступают различные уплотнительные элементы.

Причина подтекания – повреждение прокладки ГБЦ

Если Вы обнаружили, что из-под ГБЦ подтекает масло, это значит, что прокладка повреждена. Происходит это в большинстве случаев из-за неоднократных перегревов двигателя. Результатом повреждения прокладки может стать течь масла, поступление охлаждающей жидкости в цилиндры или в масляную магистраль, попадание туда же выхлопных газов. Ну а причина самого перегрева может быть разной – невнимательность водителя, неисправность какого-либо механизма – например, водяного насоса, термостата, радиатора – наличие протечек. В любом случае, если двигатель перегрелся – это следствие невнимательности водителя, так как можно этого и не допустить.

Очень часто после проведения ремонта двигателя автовладельцы жалуются, что подтекает масло или охлаждающая жидкость. Однако это далеко не всегда говорит о том, что вышли из строя ГБЦ или прокладка под ней – большинство таких случаев происходит по вине неквалифицированных мастеров, которые либо плохо зачистили поверхность блока цилиндров и не удалили остатки старой прилипшей прокладки, либо попросту неправильно выполняли ремонт ГБЦ. Для устранения течи можно попробовать заново обтянуть болты по схеме, а если это не помогло, придется снова снимать головку.

Но в любом случае, если подтекает масло из-под ГБЦ, не следует закрывать глаза, это повод для серьезного беспокойства. Поэтому лучше всего сразу же отправиться на станцию техобслуживания.

Двигатель внутреннего сгорания состоит из нескольких частей. Одна их них – ГБЦ. Устанавливается на сам блок, который может быть чугунным либо алюминиевым. Но вне зависимости от материала изготовления между этими двумя составляющими устанавливается прокладка. Она не дает газам вырываться в соседние каналы, в том числе и в рубашку охлаждения. Но иногда бывает, что пробило прокладку ГБЦ. Это серьезная проблема. Почему возникает течь масла из-под головки блока цилиндров и как заменить данный элемент? Расскажем в нашей сегодняшней статье.

Почему подтекает масло

Основная причина этого кроется в неисправности самой головки и прокладки под ней. В ГБЦ проходя каналы масляной магистрали и охлаждающей жидкости, так что если масляная магистраль повредится, то масло начнет поступать в систему охлаждения и будет подтекать из-под головки. Такое подтекание также является свидетельством повреждения прокладки головки. Последствия могут быть самыми неприятными – по мере убывания масла будет ухудшаться смазка трущихся деталей двигателя, что очень скоро приведет к их заклиниванию. А это уже повлечет за собой, как минимум, капитальный ремонт двигателя.

Как же быть, если из-под ГБЦ подтекает масло? Самое важное, это установить причину – ведь масло может течь из-под клапанной крышки. Как только причина подтекания масла будет установлена, нужно сразу же принять меры по ее устранению – просто вытереть масляные потеки и на этом успокоиться будет недостаточно

Если масло подтекает из-под клапанной крышки, то, вероятнее всего, повредилась прокладка. Хотя она выполнена из качественной маслостойкой резины, тем не менее, такое иногда случается. Если же масло подтекает непосредственно в месте соединений ГБЦ и блока, то причин здесь может быть несколько – неправильная затяжка болтов, повреждение прокладки, а также, что самое неприятное, повреждение самой головки. Если в первом случае достаточно правильно выполнить обтяжку болтов, а во втором заменить прокладку, то с головкой будет сложнее, здесь все зависит от степени повреждения. Бывает и такое, что масло подтекает из-под свечей – это также говорит о повреждении ГБЦ – в цилиндры масло попадать не должно.

Некоторые автовладельцы, обнаружив, что подтекает масло из-под ГБЦ, не понимают всей серьезности ситуации. А недостаток масла компенсируют, периодически доливая его. Такое решение совершенно неприемлемо – ведь в самый неподходящий момент двигатель может отказать. И сказать, когда это произойдет, не сможет никто. Но даже после устранения неисправности желательно контролировать уровень масла не только по датчику, но и проверяя его с помощью щупа. Казалось бы, безобидная капля масла, но если не принимать мер, она может привести к крупным неприятностям. Поэтому настоятельно рекомендуется принимать меры по устранению неисправности сразу же после их обнаружения.

Что делать при пробитии прокладки ГБЦ

При выявлении неисправности единственный выход — заменить неисправный элемент и определить причину поломки. Стоимость прокладки различается в зависимости от марки машины и качества изделия.

Ремонтировать прокладку ГБЦ бесполезно, ведь работа мастера обойдется еще дороже.

Могут потребоваться и другие шаги:

1. Замените болты, если они деформировались, или если производитель рекомендует установку новых болтов каждый раз при снятии головки. Если болт не удается открутить из-за искривления, попробуйте его сорвать.
2. Отшлифуйте плоскость ГБЦ в случае ее искривления. Для этого необходимо обратиться к специалистам, использующим специальные станки. После снятия слоя на головке фломастером указывается толщина снятого металла и покупать прокладку нужно с учетом этой толщины.

После устранения технических неисправностей можно приступать к установке новой прокладки.

При выполнении этой работы следуйте следующим советам:

Почистите ГБЦ от нагара, накипи или старых элементов прокладки. Проведите ревизию поверхности с помощью мерной линейки. С ее помощью определяется наличие и размер зазоров. Последние не должны превышать 0,5-1,0 мм. Если этот параметр больше, головка требует шлифовки или замены. При отсутствии линейки используйте толстый лист стекла, имеющий 5-миллиметровую толщину

Положите изделие на ГБЦ и обратите внимание на наличие прослоек. Для большей точности поверхность можно смазать маслом

Перед заменой обработайте прокладку смазывающим составом на основе графита. Такой шаг делает изделие мягче и способствует лучшему прижатию к поверхности. В будущем после такой обработки изделие проще будет снимать. Кроме того, в процессе пользования графит не выдавливается.

После завершения работ вас должна интересовать стабильность работы двигателя

Обратите внимание на признаки неисправности, о которых упоминалось в начале статьи. При этом не форсируйте работу ДВС

Сначала дайте ему небольшую нагрузку, чтобы прокладка ГБЦ нашла свою позицию.

Учтите, что снятие / установка головки БЦ — трудоемкий процесс. Необходимо отбросить много узлов, слить технические жидкости, правильно вкрутить болты и т. д. При отсутствии опыта работу лучше доверить профессионалам.

Кстати, некоторые автовладельцы жалуются на повышение прожорливости мотора после замены прокладки.

Главные детали ГБЦ

ГБЦ состоит из съемных и несъемных деталей. К съёмным принадлежат:

• корпус;
• отверстия, в которых нарезана резьба для закручивания свечей зажигания;
• прокладка;
• механизм распределения газа;
• привод газораспределителя;
• крепления коллекторов.

К несъемным элементам ГБЦ принадлежат клапанные седла, функция которых заключается в обеспечении герметичности механизма распределения газа, и втулок, направляющих клапаны. Их впрессовывают «горячим» методом в корпус. Замена таких деталей возможна, но это требует применения специфического оборудования.

Менять их в гараже не рекомендуется, так как возможно изменение геометрии ГБЦ в результате разной степени прогрева. При этом головка не примкнет герметично к блоку, и ГБЦ выйдет из строя в скором времени.

Ford Fusion Fiesta manual

Ford Fusion Fiesta Замена прокладки крышки головки блока цилиндров

Если течь масла из-под крышки головки блока цилиндров не удалось устранить подтяжкой болтов крепления крышки, замените ее прокладку. Для замены прокладки крышки головки блока цилиндров двигателя Duratec объемом 1,3 л выполните следующие операции. Вам потребуется ключ «на 12». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра). 3. Снимите со свечей зажигания наконечники высоковольтных проводов. 4. Отсоедините колодку жгута низковольтных проводов от катушки зажигания (см. Снятие и установка катушки зажигания двигателей duratec объемом 1,3; 1,4 и 1,6 л). 5. Снимите клапан продувки адсорбера, не отсоединяя от него колодку жгута проводов (см. Снятие и установка клапана продувки адсорбера). 6. Отсоедините от патрубка крышки головки блока цилиндров шланг системы вентиляции картера (см. Очистка системы вентиляции картера5). 7. Отсоедините колодку жгута проводов от датчика положения распределительного вала (см. Проверка и замена датчиков системы управления двигателем). 8. Выверните десять болтов крепления крышки головки блока цилиндров (рис. 5.10), после чего снимите крышку и установленную под ней прокладку. 9. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затяните моментом 9 Н·м. Для замены прокладки крышки головки блока цилиндров двигателей Duratec объемом 1,4 и 1,6 л выполните следующие операции. Вам потребуется ключ «на 12». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

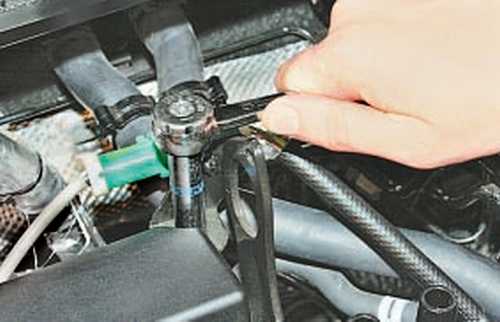

3. Выверните болт крепления верхней крышки привода газораспределительного механизма к крышке головки блока цилиндров.

4. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

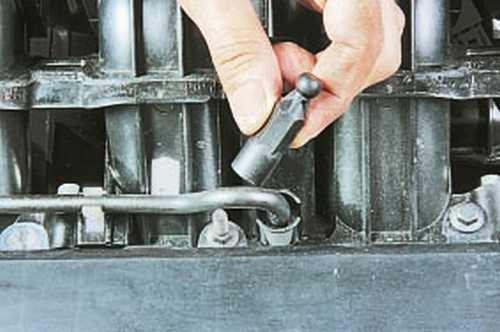

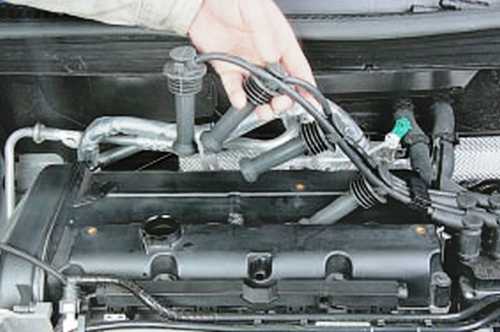

5. Снимите со свечей зажигания наконечники высоковольтных проводов.

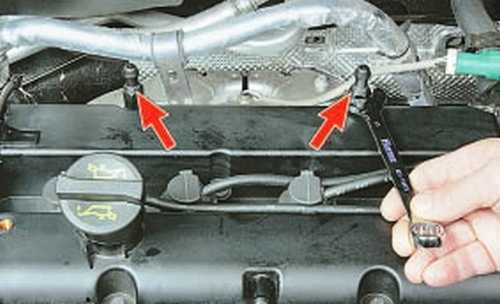

6. Отверните от шпилек крепления крышки головки блока цилиндров держатели воздушного фильтра.

7. Отверните гайку крепления кронштейна колодки жгута проводов датчика концентрации кислорода…

8. …и снимите кронштейн с болта-шпильки.

9. Поверните держатель жгута проводов датчика фазы…

10. …и высвободите из-под него жгут проводов.

11. Отожмите фиксатор…

12. …и, повернув против часовой стрелки, снимите маслоналивную горловину.

13. Выверните три болта-шпильки…

14. …и девять болтов крепления крышки головки блока цилиндров…

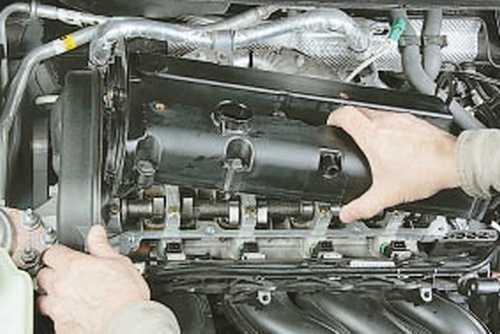

15. …после чего снимите крышку.

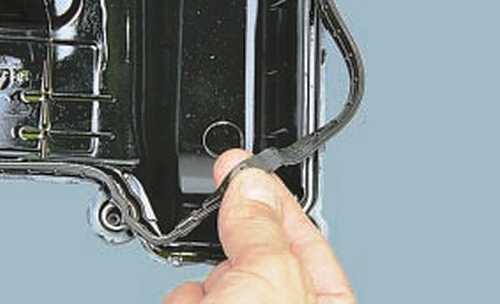

16. Извлеките старую прокладку из пазов крышки головки блока цилиндров.

17. Очистите поверхность головки блока от остатков старой прокладки. 18. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты и болты-шпильки крепления крышки затягивайте в порядке, показанном на рис. 5.11, в два этапа: 1-й – предварительная затяжка моментом 3 Н·м (0,3 кгс·м); 2-й – окончательная затяжка моментом 9 Н·м (0,9 кгс·м).

Для замены прокладки крышки головки блока цилиндров двигателя Duratec-HE объемом 2,0 л выполните следующие операции. Вам потребуется ключ «на 12». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра).

3. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

5. Отверните от шпилек крепления крышки головки блока цилиндров держатели воздушного фильтра…

6. …и снимите держатели.

7. Выверните семь болтов и пять болтов-шпилек крепления крышки головки блока цилиндров (рис. 5.12)…

8. …после чего снимите крышку.

9. Извлеките старую прокладку из пазов крышки головки блока цилиндров. 10. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис. 5.12, в два этапа: 1-й – предварительная затяжка моментом 3 Н·м (0,3 кгс·м); 2-й – окончательная затяжка моментом 9 Н·м (0,9 кгс·м).

Рис. 5.10. Болты крепления крышки головки блока цилиндров.

Рис. 5.11. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателей Duratec объемом 1,4 и 1,6 л.

Рис. 5.12. Порядок затяжки болтов крепления крышки головки блока цилиндров на двигателе Duratec-HE объемом 2,0 л.

Источник статьи: http://ford-fusion-fiesta.dv13.ru/dvigatel/zamena-prokladki-kryshki-golovki-bloka-cilindrov/

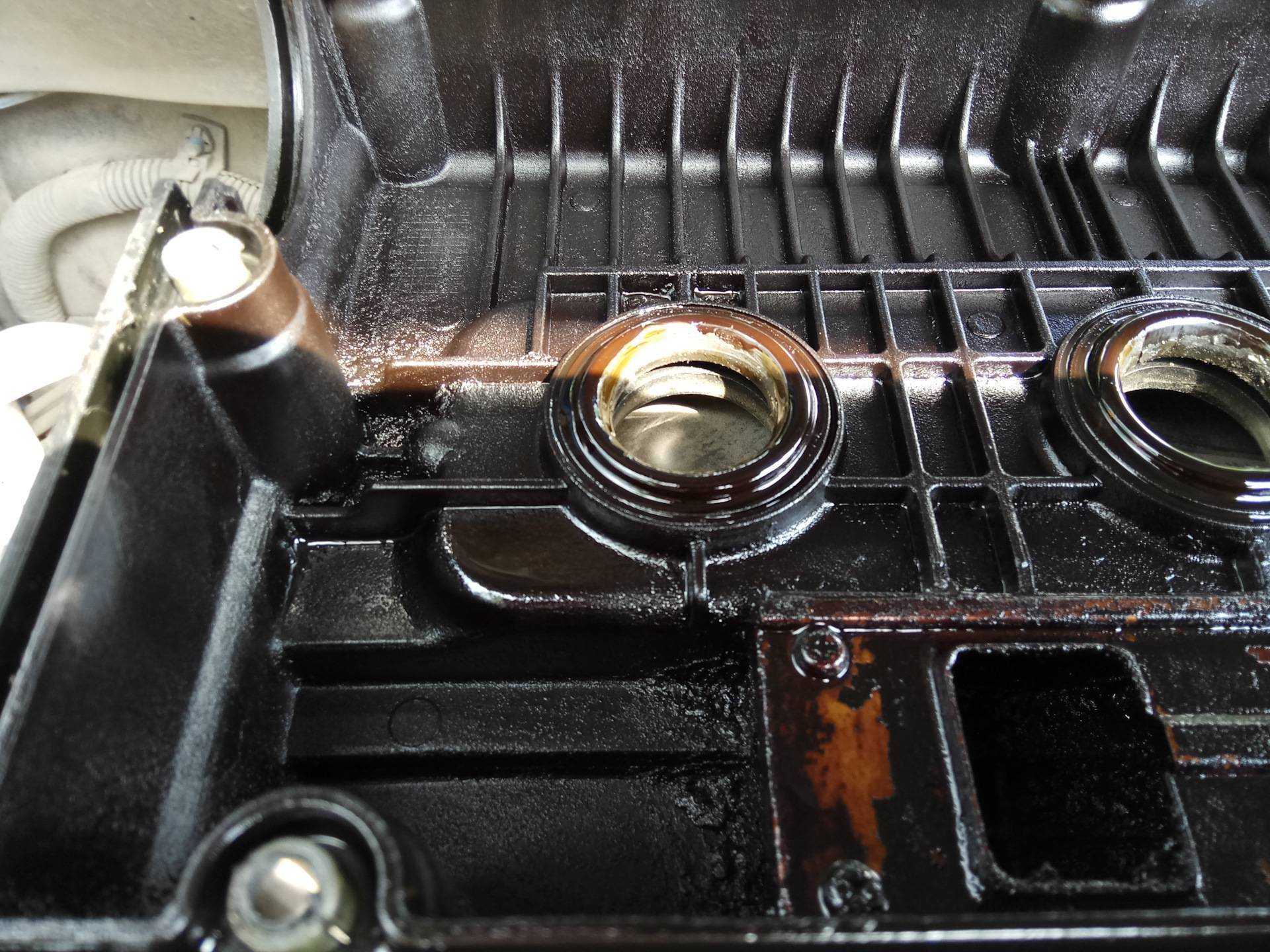

«Сопливит» пластиковая крышка клапанов

В случае с пластиковой крышкой дополнительно стоит оценить степень ее прилегания к двигателю по плоскости. Достаточно часто она не полностью прилегает и вследствие этого появляется течь. При таких обстоятельствах не помогает ни замена прокладки, ни герметик, ни протяжка. Более того, иногда не решает проблемы даже покупка новой пластиковой клапанной крышки.

Качественным решением проблемы является замена пластика на железо. Если такой возможности нет, то необходимо модифицировать конструкцию по одному из двух путей:

Удалить стальные гильзы, установленные в бобышках клапанной крышки в местах крепления болтов. Снять гильзы, укоротить их с помощью болгарки или на точиле и установить обратно

Важно, чтобы высота всех гильз в итоге была одинаковой
