В какой последовательности настраивать клапана на “Газели”?
Существует строгий порядок регулировки клапанов двигателя 4216 “Газель”. Цилиндры работают в следующим порядке – 1, 2, 4, 3. Если первый находится в положении ВМТ, то можно отрегулировать или измерить зазоры на 1, 2, 4, 6 клапанах. После проворота коленчатого вала на 180 градусов регулируют 3, 5, 7, 8 клапана.
Нормальными считаются зазоры в пределах 0,35-0,4 мм. При этом нужно учитывать, что в первом и четвертом цилиндре зазоры должны быть больше – 0,3-0,35. Практика же показывает, что лучше всего для всех клапанов подходит зазор в 0,35 мм. Специалисты утверждают, что размер зазора не особо влияет на работу двигатели и его ресурс.
Путь от 402 к 406
К сожалению, 402 двигатель имел ряд недостатков, которые со времени пытались устранить. Так например, он постоянно перегревался. Чаще всего случаи перегрева замечались в летнее время. Машина начинала кипеть, двигатель требовал ремонт. Все недостатки были исправлены позднее. В ходе реконструкции появилась новая модель 406. Эта модель была похожа на предыдущие, но отличалась более высокой прочностью.
Отличительной чертой была надежность, поэтому модель до сих пор занимает лидирующие позиции на рынке. Ремонт двигателя производится на показателях пробега 200-300 км. Однако, стоимость будет достаточно высокой. Двигатель имеет систему диагностики, которая позволяет оценивать рабочий запас.
Электронные приборы способны выводить данные, сохранять их и ликвидировать устаревшие показатели. Всегда под контролем находится работа мотора. Все неисправности закодированы, а их расшифровка хранится в сервисной книжке. Те, что постоянно повторяются, удаляются самостоятельно. Чтобы узнать о данных, которые хранит мотор, необходимо приобрести специальный тестер. С его помощью можно вывести все данные на компьютер. Его подключают к колодке диагностического разъема.
Правда, сделать это могут только специалисты. Стоимость достаточно приемлемая. Если отключить аккумулятор, то все сведения сотрутся. Это не стоит сбрасывать со счетов. Однако, на работу движка этот факт совсем не оказывает влияния. Главное, что двигатель не требует никаких доработок и имеет низкий расход топлива. Если расход топлива становится высоким, то следует искать причину, по которой это происходит.
Разобранный карбюратор двигателя ЗМЗ 406
Возможно, что все дело в фильтрах, которые пора менять. 406 двигатель привлекает своей доступностью в цене и распространенностью в продаже. Его можно найти совершенно без проблем по привлекательной цене. Он не требует никаких дополнительных вложений. Отзывы о нем положительные. Владельцы такого мотора отмечают, что он не капризный, надежный, прочный. Это не может не радовать тех, кто собрался приобрести его.
Замена гидрокомпенсаторов 405-406-409 двигателя.
В статье подробно и последовательно описана замена гидрокомпенсаторов (Гидротолкателей) 405-406-409 двигателя. Каждая выполняемая операция сопровождается фотографией и пояснением. Приведен список взаимозаменяемых гидрокомпенсаторов с указанием их производителей. Данная статья поможет водителям произвести замену гидрокомпенсаторов своими руками.
При появлении стука механизма тепловых зазоров сапунов или детонации мотора, что является причиной выхода из строя одного или нескольких гидриков, встает необходимость их замещения.
На движителях 405, 406, 409 замена гидрокомпенсаторов процесс схожий, так как эти агрегаты похожи по своей конструкции.
Для того, чтобы до лесть до модуля тепловых зазоров сапунов, необходимо произвести его частичную разборку.
Сначала, открутив гайку на 13, демонтируем клемму минус с источника питания авто.
Далее производим демонтаж следующих деталей с автомобиле и с двигалки:
После этого выставляем распределительные валики по меткам на их звездочках. Для этого совмещаем отметину на нижней крышке цепей грм с рисской на демпфере колен вала, при установившемся плунжере первого горшка в высшей мертвой точке.
При этом кулачки первого горшка обоих распределительных валов должны смотреть в разные стороны:
Если кулачки сортировочных торсионов смотрят внутрь движителя, то необходимо колен вал провернуть на один оборот по часовой стрелке.

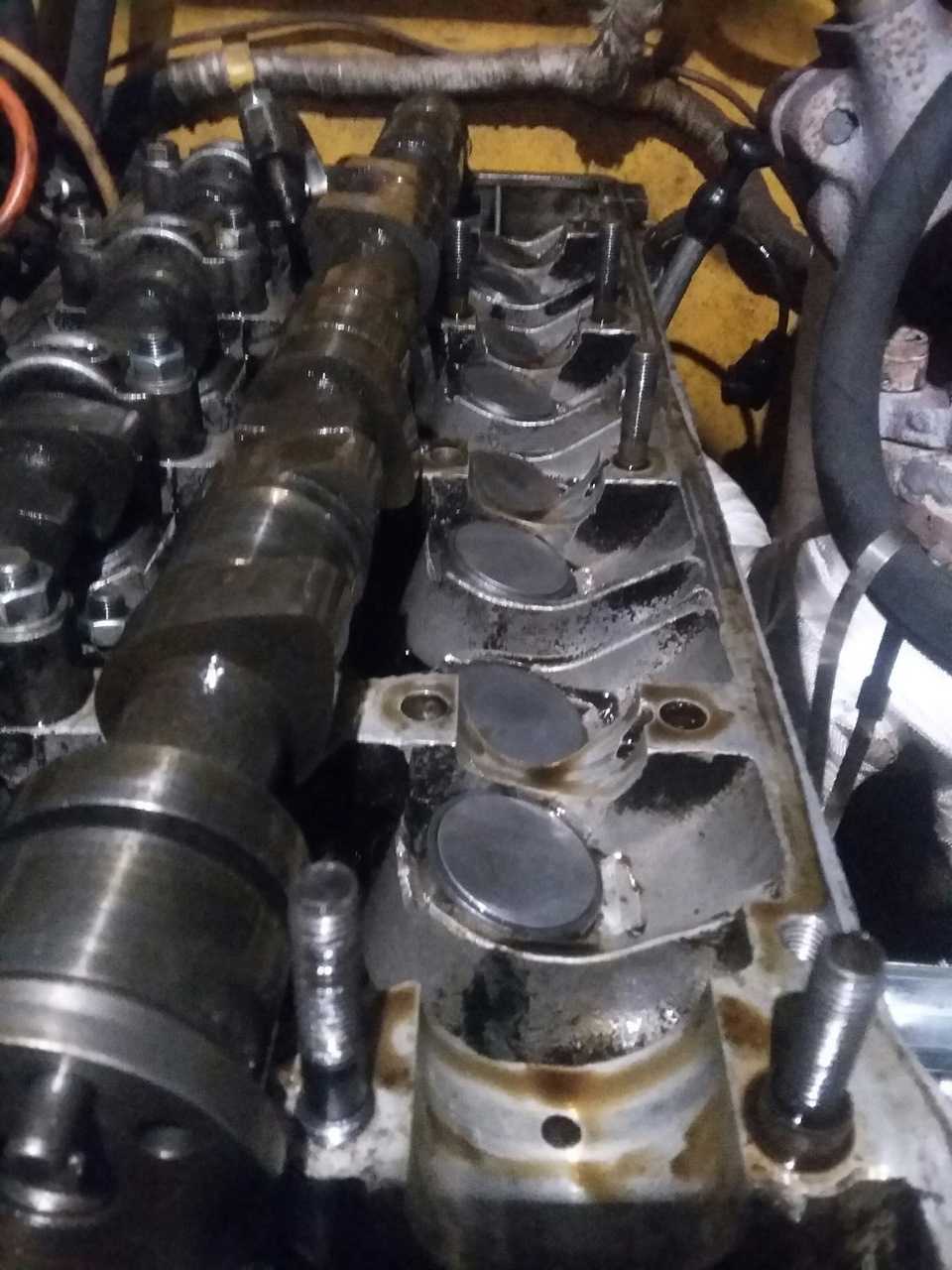

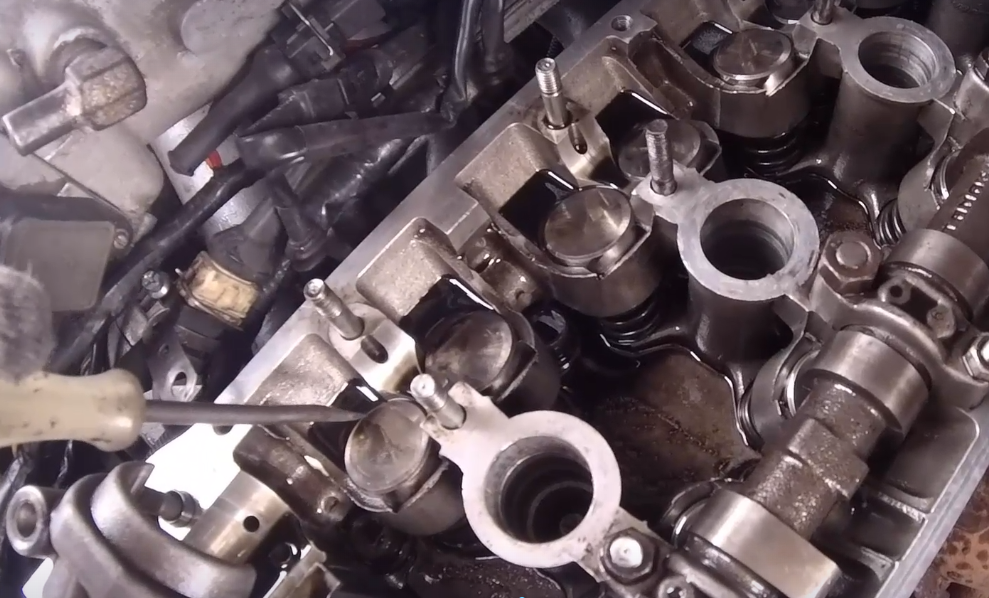

После этого разбираем двигалку дальше:
Где расположена цепь
Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.
Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.
Похожая статья 126 двигатель ВАЗ гнет клапана или нет
Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.
Стук двигателя
Пока я с супругой был в отпуске, Патриот стоял на парковке у дома моих родителей. По утверждениям отца, машину он заводил за две недели два раза с прогоном на холостую по 15-20 минут. Поскольку отец с моим автомобилем совершенно не знаком, стуку из-под капота он значения не придал.
Когда же мы вернулись, я сразу обратил внимание на странный звук, который исходил от двигателя при его работе. Звонкое ритмичное клацанье, частота которого пропорционально увеличивается с увеличением оборотов
Я тут же вспомнил, что точно такой же звук был у двигателя, когда я в первый раз завёл машину еще перед получением. А когда машину получал, звука уже не было. Поэтому паниковать не стал. Дождался прогрева двигателя до рабочей температуры и выдвинулся в путь с парковки в сторону дома в другом конце города.
Через несколько минут в движении я вдруг понял, что звук пропал. Даже специально остановлися, чтобы проверить. И действительно двигатель работал ровно, без посторонних шумов. Будто ничего и не было.
Какой стук?
Добравшись до дома о стуке я благополучно забыл. Пока он не напомнил о себе через несколько дней ранним утром.
На сей раз стук появился не сразу, а через пару минут после запуска двигателя. Симптомы те же: частый звонкий «клац-клац-клац», частота при увеличении оборотов растёт пропорционально. И опять стук пропадает через пару минут после начала движения.
Устройство гидрокомпенсаторов
Система устройства гидрокомпенсатора хоть и «тонкая штука», но совсем не сложная . Гидрокомпенсатор состоит из клапана, плунжера, поршня, корпуса и стопорного кольца. При работающем двигатели распредвальный кулачек находясь в верхней точки движения, относительно компенсатора располагаясь тыльной стороной.
Вследствие чего, гидрокомпенсатор не принимает не каких усилий, что позволяет внутренней пружине выдавить плунжер, благодаря этому зазор исчезает. В пространство, которое появилось под плунжером, через клапан попадает масло. После полного заполнения гидрокомпенсатора моторным маслом, давление внутри двигателя и давление гидрокомпенсатора сравнивается и клапан закрывается.
Когда кулачок распредвала поворачивается к гидрокомпенсатору выпуклой стороной, он под усилием начинает толкать его вниз. Наполненный моторным маслом компенсатор имеет довольную жесткость, для того чтобы без потерь передать усилие на движущиеся распредвала , а они в свою очередь на ГРМ. В таком процессе, небольшая часть масла выходит из гидрокомпенсатора , в результате образуя небольшой зазор, который был в начале всего цикла.
Принцип работы гидрокомпенсатора позволяет не допустить рабочих зазоров ДВС, а также не допускает зазоров даже при горячем двигателе, и зазоров связанных с износом ГРМ.
Конструкция и принцип работы
Сама же конструкция гидрокомпенсатора проста. Состоит он из цилиндрического поршня, днище которого и воспринимает усилие от кулачка распредвала.
Внутри этого поршня в своем посадочном месте установлен плунжер, посредством которого передается усилие через поршень от кулачка к стержню клапана (смотрите фото выше).
В своем посадочном месте плунжер свободно перемещается, обеспечивая тепловой зазор.
Работает гидрик так: при работающем двигателе кулачок набегает на днище поршня гидрокомпенсатора и смещает его вниз. Перемещаясь, поршень посредством плунжера давит на клапан, и он открывается.
Регулировка же зазора выполняется маслом.
Масляный насос подает рабочую жидкость в головку под давлением. В гидрике оно попадает в подплунжерное пространство, и смещает плунжер внутри посадочного места.
Чем выше давление масла, тем больше оно будет давить на плунжер и тем сильнее он выйдет из посадочного места.
При снижении давления – плунжер снова заходит в посадочное место. Таким образом тепловой зазор между плунжером и стержнем клапана регулируется самостоятельно и зависит от давления в системе смазки.
Чтобы масло не вытекало с гидрика после остановки мотора, в каналах подачи масла в головке блока установлены шариковые клапана.
Имея такое преимущество, как отсутствие потребности в регулировке, гидрокомпенсатор имеет и один существенный недостаток – высокая чувствительность к моторному маслу.
Примерные рекомендации по ремонту
Пусть неисправность вызвана причиной, указанной под номером 1 или 2. Тогда компенсатор подлежит замене, и других вариантов быть не может. Если говорить о «причине 3», обычно рекомендуют провести чистку компенсатора, но для этого придётся выполнить демонтаж.
Четыре вида модулей гидрокомпенсатора
Лучше уж сразу заменить неисправный модуль, не прибегая к его разбору. Диаметр корпуса модуля не превышает 10-15 мм, и ремонт будет выполнить трудно.
Если шум компенсаторов появляется на повышенных оборотах, делают вывод о вспенивании масла (см. выше). Причину неисправности тогда ищут так:
- Проверяют уровень масла на холодном двигателе;
- Если нужно, масло доливают или сливают лишнее. Последнее действие выполнить просто: вместо щупа устанавливают трубку от капельницы, а саму жидкость вытягивают «грушей»;
- Заводят двигатель, постепенно повышают обороты;
- Если эффект с шумами проявляется снова, делают вывод, что воздух попадает в систему смазки через повреждённые детали.
В последнем случае владельцу прямая дорога на сервис. Желаем успеха.
Появился стук гидрокомпенсаторов: основные причины
Как известно, ГК представляет собой устройство, которое позволяет автоматически регулировать тепловой зазор клапанов. Подобное решение упрощает эксплуатацию двигателя, так как регулировка клапанов на моторах с гидрокомпенсаторами не нужна. Параллельно с этим наличие ГК позволяет говорить об увеличенном ресурсе ГРМ, так как тепловой зазор клапанов при условии исправных ГК постоянно поддерживается в оптимальном состоянии с учетом холодного или прогретого мотора.
Что касается стуков, для их появления есть три основные причины:
Теперь давайте рассмотрим все эти случи подробнее. Начнем с самих гидрокомпенасторов. Данное устройство является плунжерной парой, которое взаимодействует с рабочей жидкостью (моторное масло). В процессе эксплуатации на поверхности ГК возникают различные дефекты, появляется выработка и т.д. Также загрязнение гидрокомпенсатров может приводить к зависанию клапана для подачи масла в ГК, то есть указанный клапан попросту не работает. Не следует также исключать и возможность заклинивания ГК, полной его поломки, попадания воздуха в результате нехватки масла в масляной системе.
Что касается неисправностей системы смазки двигателя, в этом случае возможно попадание воздуха в систему. Это приводит к завоздушиванию ГК и появлению стука. Дело в том, что воздух в масле влияет на степень сжатия рабочей жидкости (моторного масла). Воздух может оказаться в системе как в результате низкого уровня масла в двигателе, так и быть последствием перелива смазки. В последнем случае излишки масла могут вспениваться маслонасосом. Также не следует исключать и сбои в работе самого масляного насоса.
К стукам ГК нередко приводит и сильное загрязнение системы смазки, после чего грязь и отложения попадают в гидрокомпенсаторы. В этом случае причиной также может быть забитый масляный фильтр, в котором открыт перепускной клапан и масло не фильтруется. Также давайте ответим на вопрос, могут ли стучать гидрокомпенсаторы из-за масла. Частой причиной, по которой начинают стучать ГК, является сама рабочая жидкость. Если моторное масло подобрано не по сезону, не подходит по вязкости и не соответствует конкретному типу двигателя, потеряло свои свойства или изначально имеет ненадлежащее качество, тогда гидрокомпенсаторы могут стучать как на холодном, так и прогретом ДВС.
Отдельного внимания заслуживает и то, когда двигатель был перегрет, антифриз или тосол попадал в масло, в системе смазки наблюдается избыток картерных газов, в смазку попадает топливо и т.п. Другими словами, имеются неисправности ДВС, но масло по каким-либо причинам после их устранения не менялось. В результате происходит потеря свойств смазки, вязкость меняется, ГК начинают стучать.
Регулировка клапанов Газель Некст
На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next. Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).
Устранение стука
Иногда автовладельцы предпринимают попытки самостоятельно решить проблему стучащих гидрокомпенсаторов. Ничего против не имею, поскольку промыть или отремонтировать элемент своими руками вполне реально.
Приготовьтесь, что на работу уйдет много времени и сил. Без опыта ремонта машин лезть туда не стоит. Полагаться полностью на промывку не стоит, поскольку она не всегда позволяет восстановить нормальную работу компенсатора. Это обусловлено тем, что причинами стука может выступать масло или неисправности в других системах двигателя.
Не забываем про ситуации, когда на холодную стук слышно, а на горячую он пропадает. Тут точно причина не в низкой температуре масла. Подобное явление частое. Потому автовладельцы часто игнорируют эту симптоматику, поскольку стук вскоре пропадает.
При постукивании одного гидрокомпенсатора можно попробовать такой метод ремонта:
Если после этого стук не исчез, без полноценной профессиональной диагностики не обойтись. Подобная методика ремонта актуальна для ВАЗов и Приоры, например.
Когда не разогретый движок стучит, страшного тут ничего нет. Вероятнее всего, смазочное вещество пока еще густое и не успело прогреться. То есть стуки на холодную допустимы и с ними можно спокойно ездить дальше. Если же звук не пропадает после прогрева, тогда оставьте авто в покое до устранения неисправностей.
Источник
ГАЗ Газель Luxury cars › Бортжурнал › Гидрокомпенсаторы 4216 — регулировка.
Много искал и смотрел. да и делал также как все пишут:

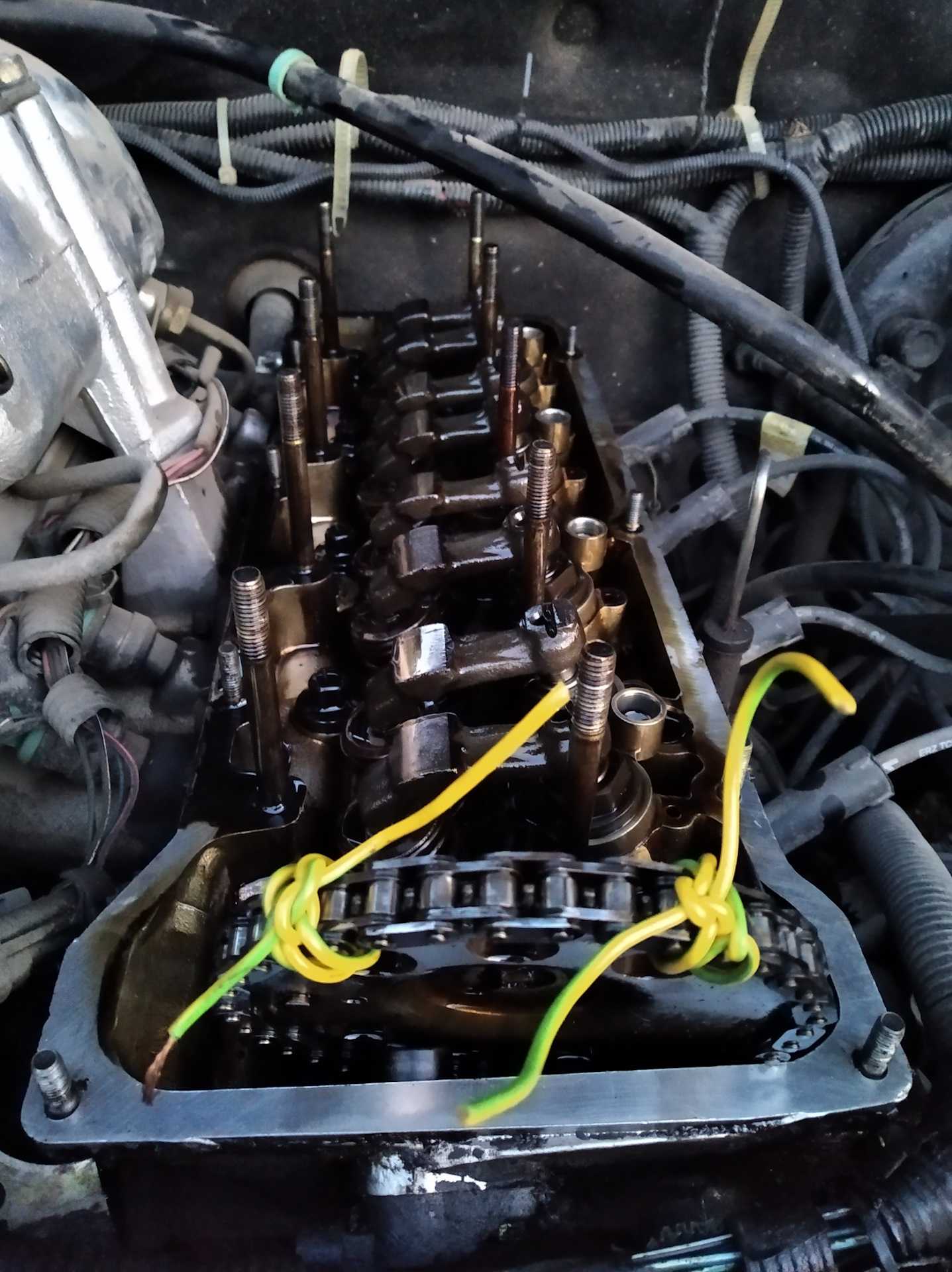

Устанавливаем коленвал первого (четвертого) цилиндра в верхнюю мертвую точку, если первый цилиндр находится в такте сжатия, то отпущенными будут: 1, 2, 4 и 6 клапана, если четвертый цилиндр, то 3, 5, 7 и 8 клапана). Вот эти, не зажатые клапана и следует регулировать – сначала ослабить контргайку на регулировочном винте, затем вывернуть регулировочный винт, затем обратно завернуть до момента касания с гидрокомпенсатором, а затем еще довернуть на 1,5 оборота (зажать компенсатор на 1,5 мм). Законтрить гайку регулировочного винта.
Но при сборке двигателя мне помогал товарищ который эти двигатели знает «как свои пять пальцев» и чинит и эксплуатирует их уже много десятков лет. Так вот оказывается ТАК регулировать клапана нельзя, не попадают они точно! Потом заехал к знакомому мотористу, тот также категорически возразил против такой регулировки.
Все в один голос сказали что регулировать надо так (и в конечном итоге так и сделали):

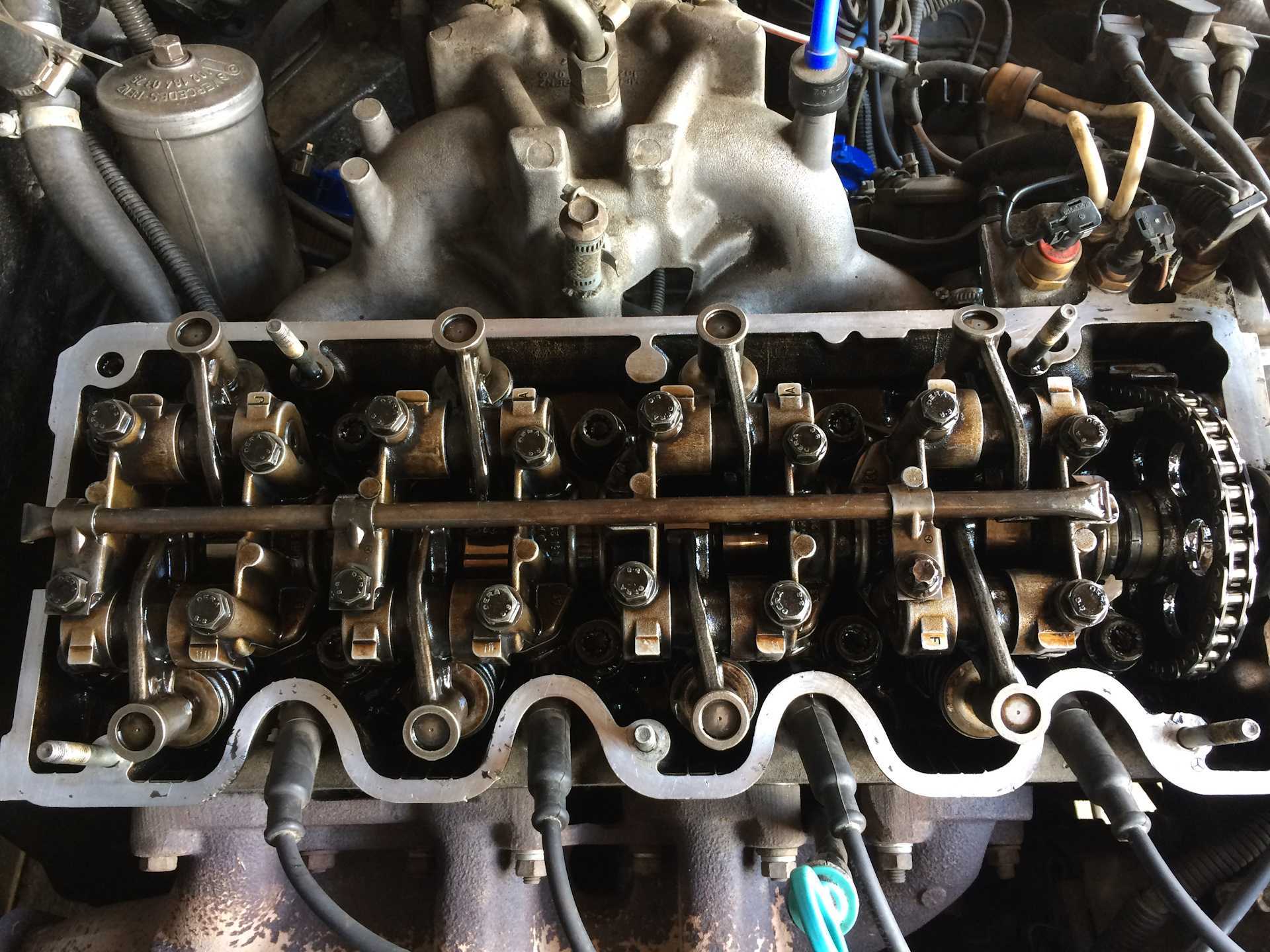

Выставляем первый цилиндр в ВМТ, снимаем ось коромысел, вынимаем по одному гидрику и в тисках сливаем с них масло, используя в качестве подкладки медную пластину, не тряпки и не деревяшки, т.к. они отрубаются входным отверстием гидрокомпенсатора и застреваю там, вытащить этот кусок практически не возможно (это уже свой опыт). Собираем все обратно и приступаем к регулировке 1. Выставляем1й цилиндр в ВМТ и регулируем только его! 2. Поворачиваем колен вал на 180 градусов и выставляемвторой цилиндр в ВМТ и регулируем только его! 3. Поворачиваем колен вал ещё на 180 градусов и выставляемчетвертый цилиндр в ВМТ и регулируем только его! 4. Поворачиваем колен вал ещё на 180 градусов и выставляемтретий цилиндр в ВМТ и регулируем только его! Поворачивать можно за поднятое колесо и включенную 4ю передачу или (как я) за шкив с контролем ВМТ каждого цилиндра. Я поджимал болт на 1,5 оборота после касания, проверяя полученный зазор. Кстати если вдруг окажется что плохо прокачали один из гидриков, то вынуть его можно и без снятия оси, просто выкрутив болт вверх до упора и отверткой нажать, как рычагом на тарелку клапана и отведя коромысло в сторону.
