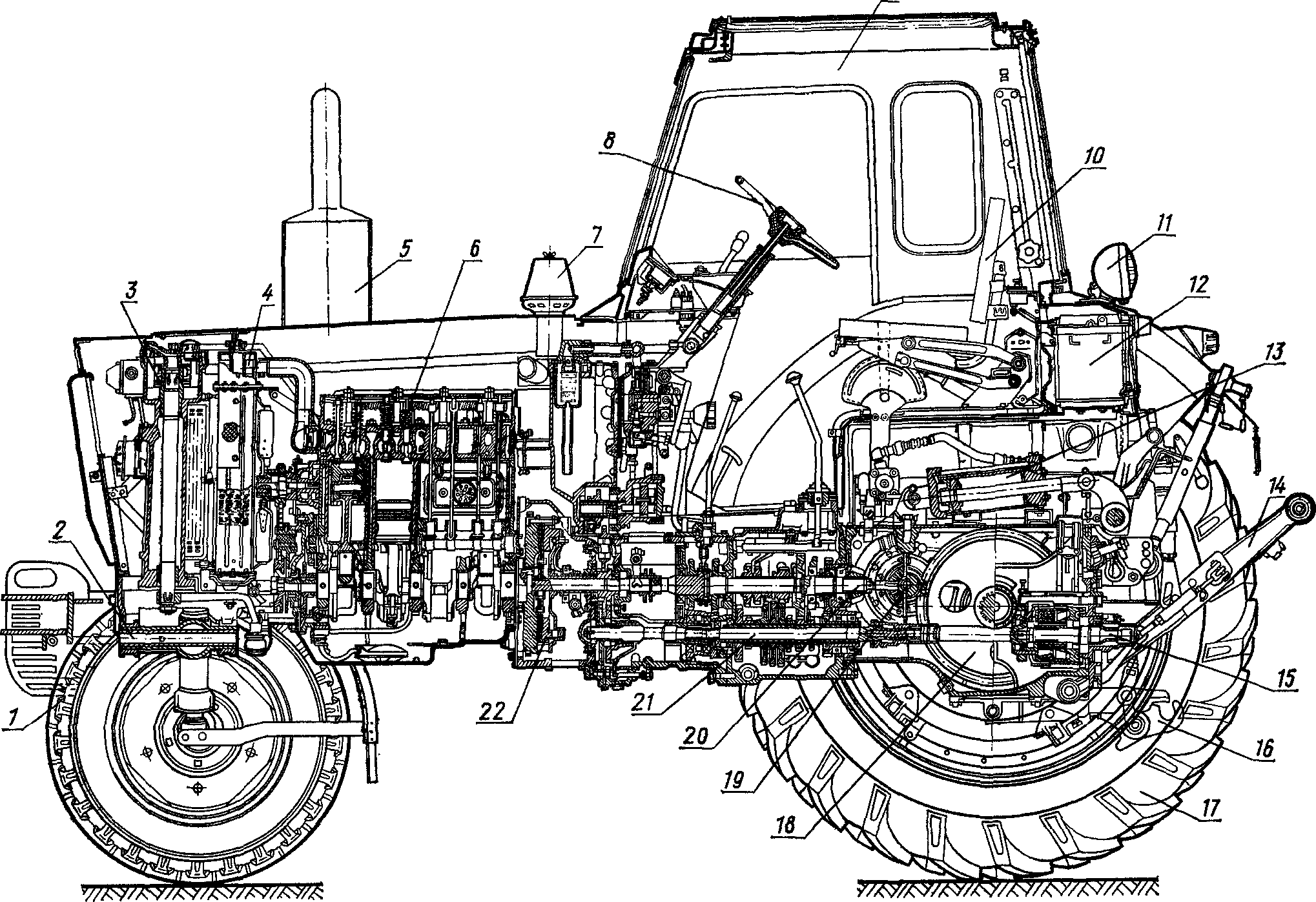

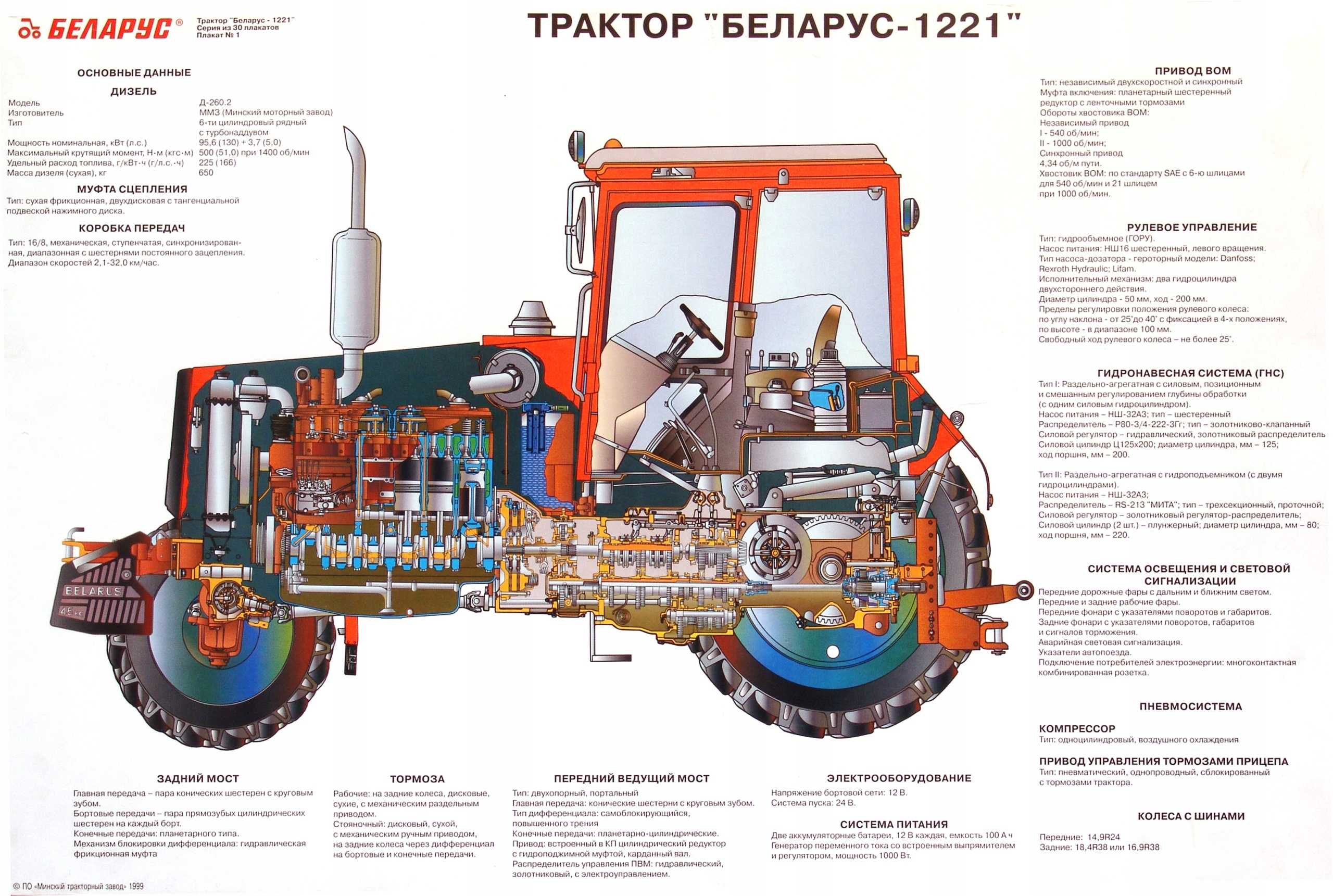

Опишите устройство тнвд трактора беларусь 1221

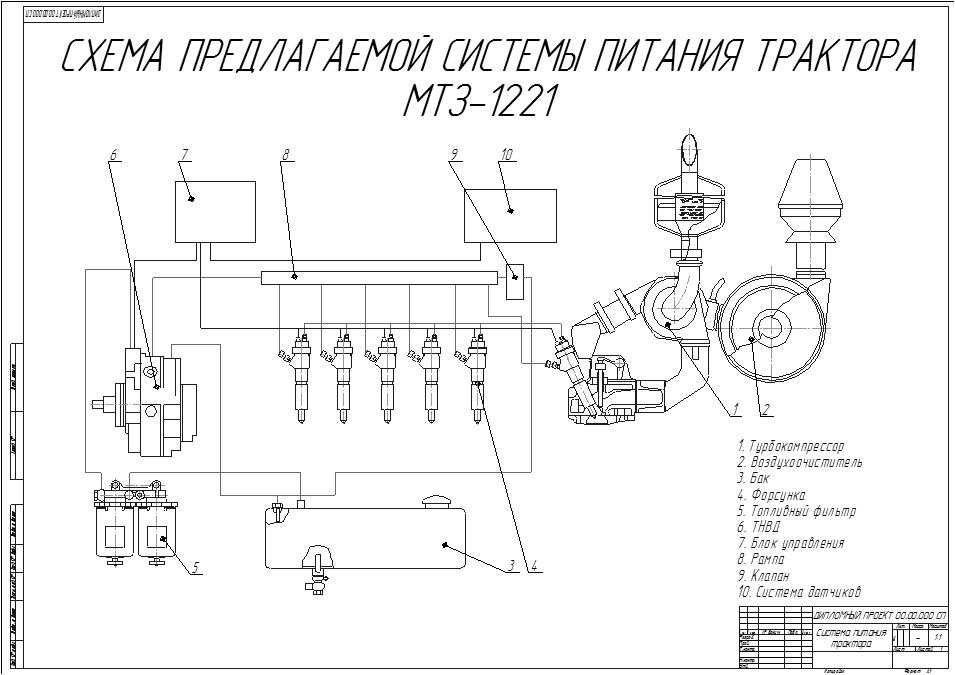

Параметры регулировки топливной системы

Для обеспечения максимально эффективного сгорания топлива в цилиндрах и создания допустимых термодинамических рабочих условий двигателю, при которых силовой агрегат выдает расчётную мощность и КПД топливная система дизеля строго настраивается в соответствии с параметрами, указанными в технической документации к трактору или мотору.

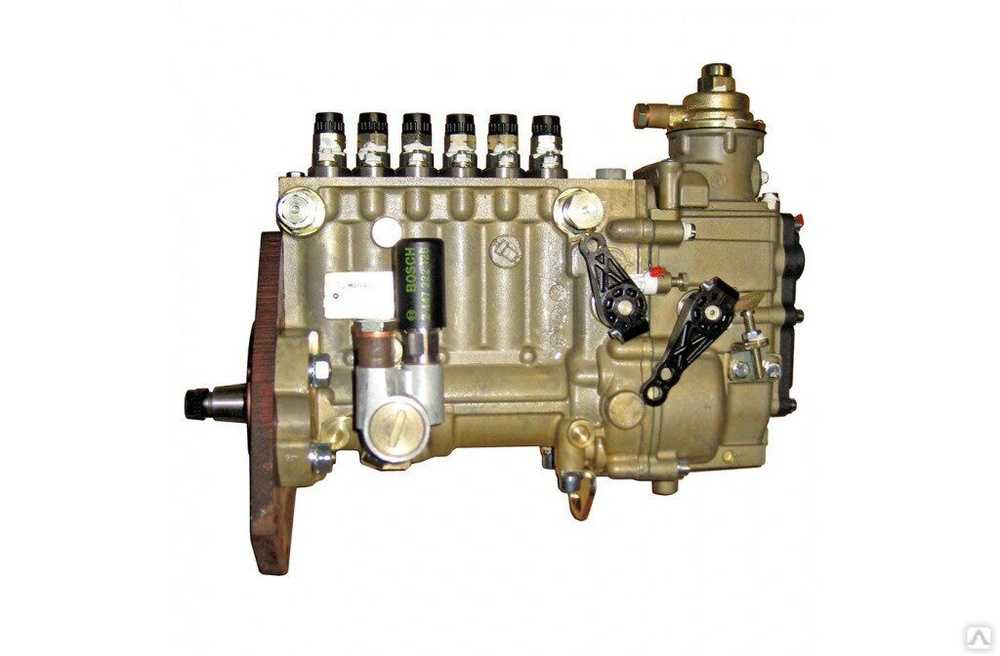

Настройка ТНВД

Настройка узла осуществляется специалистами топливщиками на специализированных стендах с учетом всех режимов работы дизеля и одновременной настойкой равномерности подачи топлива к каждой отдельной форсунке. Полную наладку осуществляют после ремонта, либо замены деталей плунжерных секций насоса или всережимного регулятора, а также проверку работы ТНВД проводят через 2000 часов наработки дизеля.

Параметр	значение
Моторпал PP6M10P1f-3492 дизель Д-260.2	ЯЗДА 363.1111005-40.02
Цикловая подача топлива по магистралям высокого давления при пуске дизеля на частоте 100 об/мин в мм³/цикл	Не менее 150	Не менее 140
Номинальная частота вращения кулачкового вала ТНВД об/мин	1050+/-10	1050+/-10
Средняя цикловая подача при номинально частоте вращения мм³/цикл	80+/-2	70+/-2
Неравномерность подачи топлива по секциям при номинальной частоте вращения, %	Не более 6	Не более 6
Частота вращения начала действия регулятора об/ мин	1080+/-10	1075+/-10
Полное отключение подачи топлива регулятором при частоте вращения об/мин	Не более 1170	Не более 1150
Средняя цикловая подача топлива при частоте вращения об/мин в мм³/цикл: 800+/-10 500+/-10	83+/-2,5 70+/-3,5	80…86 72…79
Давление начала срабатывания пневмокорректора /и конца срабатывания мПа	0,005…0,01 0,025…0,03	0,01…0,02/ 0,02…0,03
Цикловая подача при частоте вращения 500 об/мин и отсутствии давления наддува мм³/цикл	55…64,5	66…74

Параметры настройки угла опережения впрыска

Согласно регламента обслуживания трактора проверку и настройку угла опережения впрыска осуществляют через каждые 2000 часов наработки трактора. Правильная настройка момента впрыска обеспечивает должное смесеобразования в пик такта сжатия работающего цилиндра и оптимальные условия для воспламенения и полного сгорания топлива.

Марка дизеля	Значение угла опережения впрыска
Д-260.2 с ЯЗДА 363-40	20+/-1°
Д-260. 2S c ЯЗДА 363-40	15+/-1°
Д-260.2 и Д260.2S c Моторпал PP6M10P1f	16+/-1°
Д-260.2S2 с ЯЗДА 363-40.02Т	6+/-0,5°

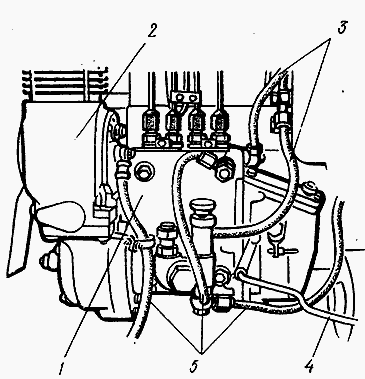

Установка ТНВД, форсунок, трубок высокого и низкого давления Д-245

Привалочная плита ТНВД должна быть чистой; забоины и другие повреждения плиты не допускаются.

Прокладка топливного насоса не должна иметь видимых повреждений.

При установке топливного насоса надо совместить метки зубчатого колеса привода топливного насоса и шлицевого фланца.

Шлицевой фланец шестерни топливного насоса должен свободно, без заеданий, находить на шлицы втулки валика топливного насоса.

Болты крепления фланца шестерни топливного насоса должны быть затянуты моментом 18…25 Нм.

При установке топливного насоса нужно обязательно проверить угол опережения впрыскивания топлива.

Это делается в следующей последовательности:

установить рычаг управления регулятором в положение, соответствующее максимальной подаче топлива.

Отсоединить трубку высокого давления от штуцера первой секции и вместо нее подсоединить моментоскоп (рис. 1).
Провернуть коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха.
удалить часть топлива из стеклянной трубки, встряхнув ее.
Повернуть коленчатый вал против часовой стрелки на 30.. .40°.
Медленно вращая коленчатый вал дизеля по часовой стрелке следить за уровнем топлива в трубке, в момент начала подъема топлива прекратить вращение коленчатого вала.

При несовпадении фиксатора с отверстием в маховике (рис. 2) произвести регулировку, для чего проделать следующее:

снять крышку люка;
вывернуть болты 1, 2 и 3 (рис. 3) и отпустить на ½…1 оборот болт 3 (болт не выворачивать);
совместить стержень фиксатора 2 (см. рис. 2) с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал дизеля; при помощи ключа повернуть за гайку валик топливного насоса и шлицевой фланец до момента начала подъема топлива в стеклянной трубке 1 (см. рис. 1) моментоскопа;
установить болты 1,2 и 3 (см. рис. 3) в совпадающие отверстия, стараясь расположить их максимально равномерно по окружности;

5.затянуть вначале болт 3, затем болты 1 и 2;

установить на место трубку высокого давления и вывести стержень фиксатора из отверстия в маховике;
установить на место крышку люка.

Совмещение шлицев втулки топливного насоса и шлицевого фланца при установке на дизель обеспечивается проворотом коленчатого вала дизеля или кулачкового вала насоса.

На дизель должны устанавливаться форсунки одной группы.

Уплотнительные прокладки со стороны прилегания к форсункам надо смазать солидолом УС-1 ГОСТ 33-51.

Болты крепления форсунок нужно затянуть моментом 20…25 Нм.

Трубки высокого давления должны быть закреплены на расстоянии 10…15 мм от накидных гаек хомутиками с прокладками.

Трубки низкого давления топлива перед установкой на дизель следует продуть сжатым воздухом.

Проверка и регулировка установочного угла опережения впрыска топлива дизеля Д-260.1

При затрудненном пуске дизеля, дымном выпуске, а также при замене и установке топливного насоса после регулировки на стенде или ремонта обязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Проверку угла производите в следующей последовательности:

а) для топливных насосов высокого давления мод.363.1111005-40

установите поршень первого цилиндра на такте сжатия за 30 — 40° до положения требуемого установочного угла опережения впрыска по шкале на корпусе демпфера;
установите рычаг останова и рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;
отсоедините трубку высокого давления от штуцера первой секции насоса и вместо нее подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 50…70 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 90° (рисунок 25);

Рисунок 25 — Эскиз контрольного приспособления

1 — нажимная гайка; 2 — трубка высокого давления

заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;
медленно вращая коленчатый вал дизеля по часовой стрелке и поддерживая избыточное давление в головке насоса (подкачивающим насосом), следите за вытеканием топлива из контрольного приспособления. В момент прекращения вытекания топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;
определите положение градуированной шкалы на корпусе демпфера 2 относительно установочного штифта 3, закрепленного на крышке распределения 1 (рисунок 26).

Рисунок 26 — Установка угла опережения впрыска топлива.

1 — крышка распределения (крышка люка снята); 2 — демпфер силиконовый; 3 — штифт установочный; 4 — шкив

Если штифт находится в диапазоне делений «19…21» на градуированной шкале, то угол начала подачи топлива установлен правильно, т.е. поршень первого цилиндра установлен в положение, соответствующее 19…21° до ВМТ.

Если штифт не находится в указанном диапазоне, произведите регулировку, для чего проделайте следующее:

вращая коленчатый вал, совместите деление «20» на градуированной шкале корпуса демпфера с установочным штифтом;
снимите крышку люка 1 (рисунок 4);
отпустите на 1…1.5 оборота гайки крепления шестерни привода топливного насоса к по-лумуфте привода;
при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;
создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;
поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за вытеканием топлива из контрольного приспособления;
в момент прекращения вытекания топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления шестерни привода к полумуфте привода.

Произведите повторную проверку момента начала подачи топлива.

Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка.

б) для топливных насосов высокого давления PP6M10P1f-3491; PP6M10P1f-3492

установите рычаги управления регулятором в положение, соответствующее максимальной подаче топлива;
отсоедините трубку высокого давления от штуцера первой секции насоса и вместо нее подсоедините моментоскоп (накидная гайка с короткой трубкой, к которой с помощью резиновой трубки подсоединена стеклянная с внутренним диаметром 1.2 мм);
проверните коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха;
удалите часть топлива из стеклянной трубки, встряхнув ее;
проверните коленчатый вал в обратную сторону (против часовой стрелки) на 30 — 40°;
медленно вращая коленчатый вал дизеля по часовой стрелке, следите за уровнем топлива в трубке, в момент начала подъема топлива прекратите вращение коленчатого вала;
определите положение указателя установочного штифта 3, закрепленного на крышке распределения 1 (рисунок 26).

Регулировка и контроль ТНВД 773 для установочного угла опережения впрыска топлива на двигателе Д-245

При затрудненном пуске дизеля, дымном выпуске, а также при замене, установке топливного насоса после проверки на стенде через каждые 120 тыс. км пробега или ремонте дизеляобязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Установочный угол опережения впрыска топлива, градусов поворота коленчатого вала для топливного насоса высокого давления ТНВД 773.1111005-20.05 — 2,5±0,5

Проверку установочного угла опережения впрыска топлива для ТНВД 773 двигателя Д-245 производите в следующей последовательности:

— установите поршень первого цилиндра на такте сжатия за 40-50 до ВМТ;

— установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;

— отсоедините трубку высокого давления от штуцера первой секции ТНВД и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 100. 120 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 150…170° в соответствии с рисунком 24;

— заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;

— медленно вращая коленчатый вал дизеля Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок по часовой стрелке и поддерживая избыточное давление в головке насоса (прокачивающим насосом), следите за истечением топлива из контрольного приспособления.

— В момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;

— выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее установочному углу опережения впрыска топлива.

Рис.2 — Установка фиксатора в отверстие заднего листа и маховика дизеля Д-245

При несовпадении фиксатора с отверстием в маховике произведите регулировку ТНВД 773, для чего проделайте следующее:

— снимите в соответствии с рисунком 3 крышку люка;

— совместите фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;

— отпустите на 1. 1,5 оборота гайки крепления шестерни привода топливного насоса;

— при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне привода.

Произведите повторную проверку момента начала подачи топлива. Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка. Заверните в отверстие заднего листа фиксатор.

Рис.3 — Привод топливного насоса ТНВД двигателя Д-245

1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого.

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни.

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰).

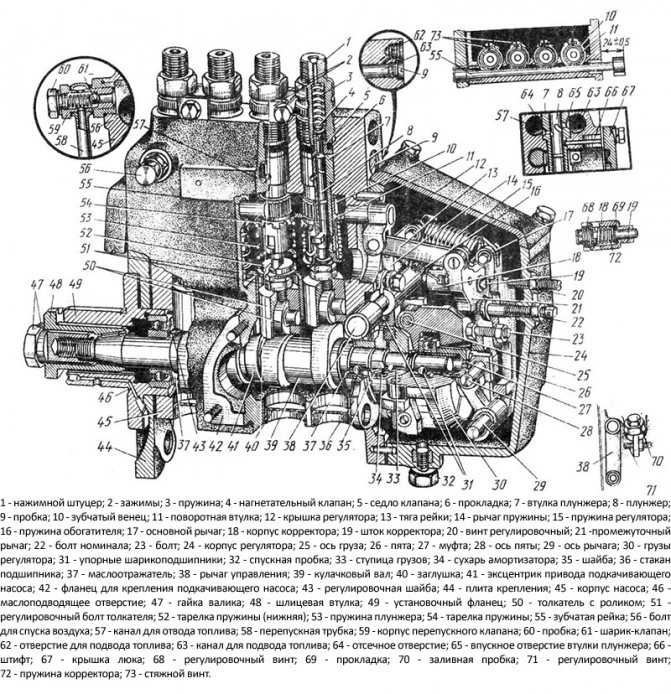

ТНВД дизельного двигателя Д-245 — устройство и регулировки

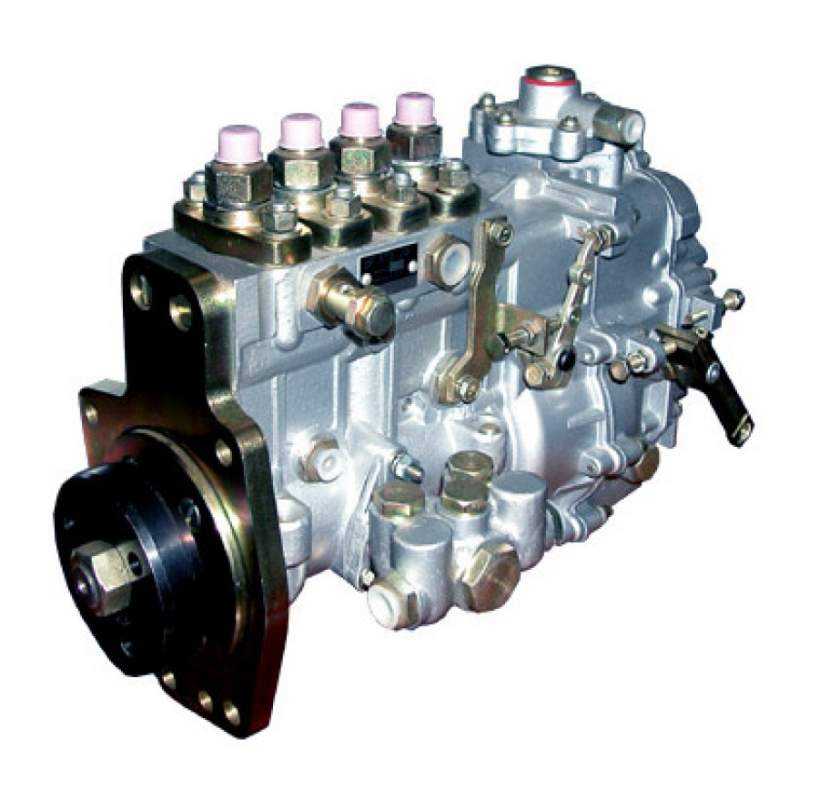

На двигателе Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок устанавливаются ТНВД-773. Топливный насос высокого давления представляет собой блочную конструкцию, состоящую из четырех насосных секций в одном корпусе, имеющую кулачковый привод плунжеров и золотниковое дозирование цикловой подачи топлива.

ТНВД-773 предназначен для подачи в камеры сгорания цилиндров дизеля в определенные моменты времени дозированных порций топлива под высоким давлением. Привод кулачкового вала топливного насоса осуществляется от коленчатого вала дизеля через шестерни распределения.

Взаимное положение шестерни привода топливного насоса и полумуфты привода фиксируется затяжкой гаек, устанавливаемых на шпильки полумуфты. Значение момента затяжки гаек 35…50 Нм.

Топливный насос высокого давления Д-245 объединен в один агрегат с всережимным регулятором и топливоподкачивающим насосом поршневого типа.

Регулятор имеет корректор подачи топлива, автоматический обогатитель топливоподачи (на пусковых оборотах) и пневматический ограничитель дымления (корректор по наддуву). Подкачивающий насос установлен на корпусе ТНВД Д-245 и приводится эксцентриком кулачкового вала.

Рабочие детали насоса смазываются проточным маслом, поступающим из системы смазки дизеля. Слив масла из корпуса насоса осуществляется в картер дизеля. Вновь установленный на дизель насос необходимо заполнить маслом в количестве 200…250 см3. Заливку масла производить через отверстие слива масла поз.30 (Рис.1).

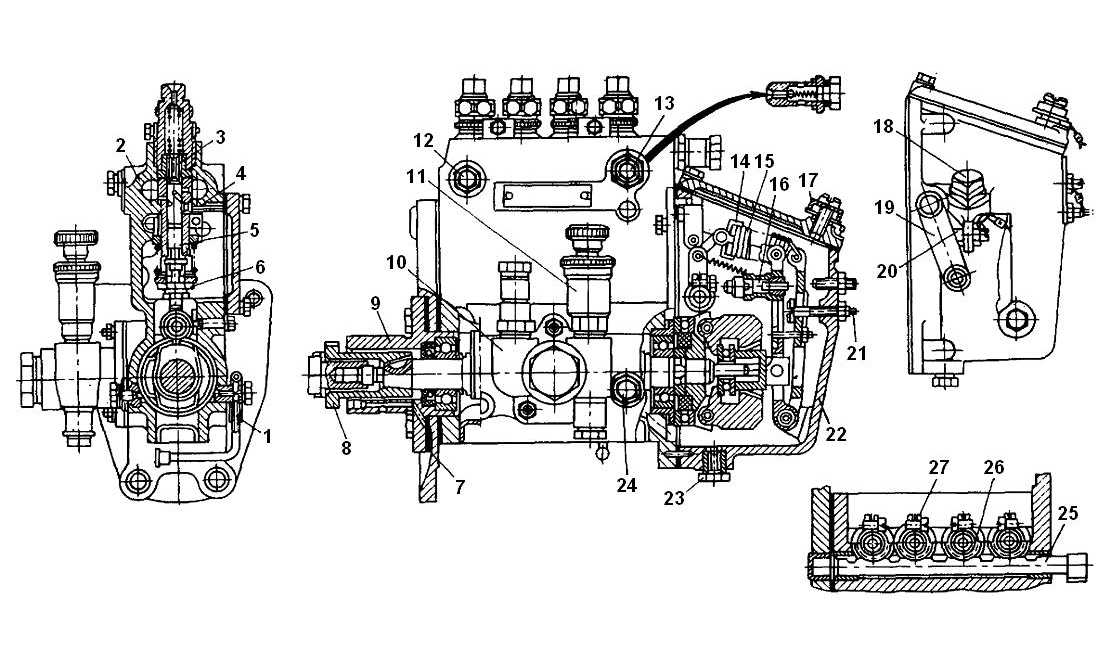

Рис.1 – Топливный насос ТНВД 773 дизеля Д-245

1 — секция топливного насоса; 2 — табличка; 3 – фланец; 4 – шпонка; 5 – полумуфта привода; 6 – гайка крепления полумуфты; 7 – кулачковый вал; 8 – корпус топливного насоса; 9 – топливоподкачивающий насос; 10 – поддерживающий кронштейн; 11 – болт регулировки пусковой подачи; 12 – рычаг останова; 13 – корпус регулятора; 14 – крышка регулятора; 15 – крышка смотрового люка; 16 – болт регулировки минимальной частоты вращения; 17 – болт регулировки максимальной частоты вращения; 18 – гайка крепления секций топливного насоса; 19 – перепускной клапан; 20 – штуцер подвода топлива; 21– маслопровод; 22 – штуцер отвода топлива от подкачивающего насоса к фильтру тонкой очистки топлива; 23 – болт крепления штуцера подвода топлива к подкачивающему насосу; 24 – корректор по наддуву; 25 – болт штуцера подвода воздуха; 26 – рычаг управления; 27 – пробка винта регулировки номинальной подачи топлива; 28 – пробка спуска воздуха; 29 – электромагнит останова ; 30 – отверстие слива масла.

Однобайпасная схема.

Схема применяется в котлах без промежуточного перегрева пара, а также с промежуточным перегревом пара, причем в последнем случае ступени промежуточного перегрева пара размещены в зоне низких температур дымовых газов (рис. 5.1, а — в) В первоначальный период пуска или при сбросах нагрузок энергоблока промежуточный пароперегреватель не охлаждается. Следовательно, для обеспечения надежности его работы в указанных режимах температура газов на входе в пакеты не должна превышать предельно допустимых значений для стали, из которой изготовлены пароперегреватели.

Главными преимуществами однобайпасной схемы по сравнению с другими являются ее простота в эксплуатации и меньшее количество арматуры, трубопроводов, отказов. Недостатком схемы является невозможность прогрева системы промежуточного перегрева собственным паром до толчка ротора турбины и включения генератора в сеть. Поэтому в некоторых схемах для прогрева системы промперегрева предусмотрены специальные РОУ с малым расходом пара со сбросом его после системы промперегрева в конденсатор.

Схема управления нереверсивным двигателем – «прямой пуск»

Данная схема состоит из следующих устройств:

автоматический трехполюсный выключатель – QF1 (защита цепей питания двигателя ~380В);
линейный контактор – КМ1;
тепловое реле – КК1 (защита от перегрузки двигателя);
предохранитель – FU1 (защита цепей управления ~220В);
кнопки «СТОП» и «ПУСК» с самовозвратом – SB1 и SB2;
сигнальные лампы — HL1 и HL2.

Принцип работы

При нажатии кнопки SB2 «ПУСК» подается напряжение на катушку контактора КМ1. Контактор срабатывает и своими силовыми контактами подключает к сети 380В асинхронный двигатель. При этом своими контактами 14-13 шунтирует кнопку SB2, делается это для того, чтобы катушка контактора была постоянно под напряжением и он не отключался при отпускании кнопки SB2.

Отключение двигателя происходит нажатием кнопки SB1 «СТОП». Для защиты от перегрузки двигателя применяется тепловое реле КК1, в случае перегрузки двигателя, контакты 96-95 реле КК1 размыкаются снимая напряжение с катушки контактора КМ1.

Гидравлическая система

Гидросистема трактора Беларус 1221 отвечает за исправную работу агрегата с навесными и полунавесными приспособлениями, а также сельхозорудиями и прицепами. В конструкции агрегата может быть предусмотрен один их двух видов гидравлических систем:

система с силовым автономным цилиндром, который установлен в горизонтальном положении;
система с двумя встроенными в гидравлический подъемник цилиндрами, расположенными в вертикальном положении.

Среди отличительных особенностей гидравлической системы агрегата Беларус 1221 выделяется наличие автономного комплекса, основная задача которого заключается в фильтрации жидкости и поддержания температуры. Большая вместительность бака для заливки масла позволяет применять для работы с агрегатом гидрофицированные машины, требующие при работе большого количества масла для смазки трущихся механизмов.

ПРЯМОЙ ПУСК АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

Как уже было сказано выше, прямое включение обмотки асинхронного двигателя может применяться только при низкой мощности. В этом случае пусковой ток превышает номинальный в 5-7 раз, что не является проблемой для коммутационного оборудования и электропроводки.

Основной проблемой прямого пуска становится подключение нескольких электродвигателей к маломощной подстанции или генератору.

Включение в сеть нового электродвигателя может вызвать настолько сильную просадку напряжения, что уже работающие двигатели остановятся, а новому мотору не хватит пускового момента, чтобы стронуться с места.

Пусковой ток асинхронного двигателя достигает максимального значения в момент включения и плавно снижается до номинального по мере раскрутки ротора.

Следовательно, для уменьшения времени перегрузки сети асинхронный двигатель должен включаться с минимальной нагрузкой, если это возможно.

Мощные токарные станки, гильотины для рубки металла не имеют фрикционных муфт, и все их вращающиеся механизмы раскручиваются в момент включения электродвигателя.

В этом случае длительные просадки напряжения приходится прямо закладывать в проектируемое для них электроснабжение.

Как завести машину от ПЗУ

Для начала возьмем импульсный загрузчик. Так что есть такой аппарат и машина с севшим аккумулятором. Следующие шаги:

Ставим машину на стояночный тормоз. Открываем капот, если на клеммах аккумулятора есть защитные резиновые накладки, поднимаем их вверх и отводим в сторону.
ПЗУ устанавливаем рядом с аккумулятором (снимать и отключать от бортовой сети не обязательно), но для того, чтобы устройство было в безопасности, желательно попросить кого-нибудь подержать его.
Подключаем «плюсовой» кабель ПЗУ к соответствующей клемме аккумулятора. Затем подключаем «минусовой» провод. Здесь нужно быть очень осторожным, чтобы выводы не «перегрузились». Также убедитесь, что кабели не соприкасаются с движущимися частями двигателя.
Устанавливаем в ПЗУ режим «boot» для обеспечения загрузочных токов на выходах.
Подключаем устройство к сети, после чего включаем.
Садимся в машину и делаем тест-драйв. В этом случае долго крутить стартер нельзя, попытка должна длиться 4-5 секунд. Если он не запускается с первого раза, подождите пару минут, пока аккумулятор зарядится, и повторите попытку.
Если при первой попытке вы заметили, что стартер по-прежнему слабо «крутит», это означает, что аккумулятор сильно разряжен и автомобиль невозможно завести. Поэтому выключаем устройство, переводим его в режим «зарядка» и подзаряжаем аккумулятор, чтобы хотя бы немного восстановить его заряд. В этом случае не обязательно давать полный цикл заряда, достаточно его немного восстановить.
После подзарядки снова включите устройство в режиме «старт» и попробуйте завести автомобиль.

МТЗ 1221 Установка ТНВД

Для промывки ОФЭ погрузите его в моющий раствор на 0,5 часа, а затем интенсивно прополощите в этом растворе в течение 15 мин.

Окончательный момент затяжки Нм. В действительности, причин возникновения подобной неприятной ситуации более чем достаточно, к примеру: образование воздушных затычек в самых разных узловых участках топливной системы, либо чрезмерное изнашивание некоторых составляющих ТНВД, либо, как вариант, неисправности форсунок, некомпетентно выполненный монтаж топливного насоса или же его неправильная сборка; Работа трактора сопровождается очень значительным выходом дыма.

Для установки раннего более начала нагнетания необходимо уменьшить пакета толщину регулировочных шайб, а для более увеличивать — позднего.

В результате жестковатая работа двигателя на холостом ходу в поле, тем не менее, уменьшение расхода топлива, увеличение тяги, значительное уменьшение дымности. Толщина регулировочных шайб должна быть одинакова с обеих сторон корпуса секции. Специальные — топливные шланги среднего по размеру диаметра.

Качество распыла проверяйте резким нажатием на рычаг стенда. Горючее попадает по штуцеру к фильтру, заполняя пространство в виде кольца в корпусе, а после, сквозь отверстия распределителя подается во внутреннее пространство стакана. Снимите форсунки с дизеля и проверьте их на стенде. Зафиксируйте регулировочный винт, затянув контровочную гайку, и наверните на форсунку колпак.

Проверка и регулировка установочного угла опережения впрыска топлива ТНВД Д-260

Если штифт находится в диапазоне делений ” Изменение толщины шайбы на 0,1 мм соответствует поворота углу кулачкового вала. Со на Во избежание поломок трубок высокого давления от вибрации двигателя закрепить их зажимами. Медленно нажимая на рычаг стенда и наблюдая за стрелкой манометра определите давление начала подъема иглы форсунки МТЗ Форсунка считается исправной, она если распыливает топливо в виде тумана из пяти всех отверстий распылителя, без отдельно капель вылетающих, сплошных струй и сгущений. Медленно нажимая на рычаг стенда и наблюдая за стрелкой манометра определите давление начала подъема иглы форсунки МТЗ

После чего необходимо собрать фильтр в обратном порядке. Смажьте прокладку моторным маслом. Замена масла в топливном насосе нового трактора МТЗ 82.1

Читайте дополнительно: трактор с буровой установкой

Установка УПП

Примерил для начала:

Пробная установка блока плавного пуска

По высоте подходит один в один, по ширине тоже, только длина чуть больше, но место есть.

Теперь вопрос по цепям управления. Контакторы в исходной схеме включались напряжением 24 VAC, а наши АББ управляются напряжением минимум 100 VAC. Налицо необходимость промежуточного реле либо изменения напряжения питания цепи управления.

Однако, на официальном сайте ABB я нашёл схему, где показано, что это устройство способно работать и при 24 VAC. Попытал счастья – не получилось, не запускается…

Что же, ставим промежуточное реле, которое приводит напряжение к нужному уровню:

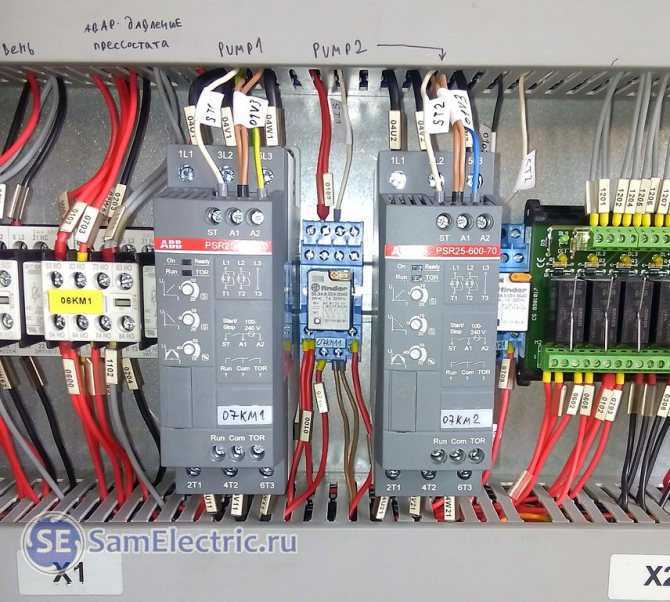

Пример монтажа системы плавного пуска электродвигателей

Вот с другого ракурса:

Пример монтажа системы плавного пуска электродвигателей

Вот и всё. Промежуточные реле обозвал 07КМ11 и 07КМ21. Кстати, они также нужны и для дополнительных цепей. Через них включаются индикаторы, и сухие контакты для внешнего устройства (пока не используются, в старой схеме – оранжевые провода).

Когда хотел управление использовать напрямую, без реле (24 VAC), планировал индикаторы включения пустить через контакты Com – Run, которые теперь остались неиспользованные.

Проверка и регулировка ТНВД Д-260

Форсунка считается исправной, она если распыливает топливо в виде тумана из пяти всех отверстий распылителя, без отдельно капель вылетающих, сплошных струй и сгущений.

Сливайте масло в подходящий контейнер для хранения отработанных масел. Трактору дают пробежать расстояние, например, в км, после этого следят за тем, сколько он использовал солярки на данном расстоянии. Шланг с тканевой обмоткой — представляет собой шланг небольшого диаметра, который защищен устойчивой от масла и долговечной обмоткой из ткани, которая может эффективно противостоять воздействию повышенных температур, влажности и испарений.

Окончательный момент затяжки

Болты крепления форсунок затягивайте приема в равномерно. В процессе эксплуатации топливного насоса высокого давления ТНВД двигателя Д трактора МТЗ при износе основных деталей нарушаются его регулировочные параметры.

Для просмотра онлайн кликните на видео &cudarrr;

Установка ТНВД Д-260 / Криворукие топливщики / Первый пуск после ремонта МТЗ-2022.3 Подробнее

Установка ТНВД запуск настройка у Подробнее

МТЗ 892. Т.О. Установка угла опережения впрыска. Подробнее

Как отрегулировать зажигание на МТЗ. Двигатель Д-245 и их модификации. Подробнее

Регулировка клапанов мтз 1221 двигатель Д-260 Подробнее

Д245 Е2 момент впрыска Подробнее

Зажигание мтз,угол опережения.Быстрый вариант установки угла впрыска топлива. Подробнее

Лучший метод определения «зажигания» дизеля. Проще некуда. Подробнее

Почему трактор МТЗ 1221 греется. Установка электро вентиляторов с нивы на трактор. Подробнее

1221 переустановка аппаратуры Подробнее

ТНВД 363.1111005-40.01 Двигатель Д-260,10 ММЗ Трактор-1221.2 Подробнее

Инструкция по установки ТНВД Motorpal. Подробнее

Как выставить момент впрыска или зажигание на тракторе МТЗ 82 Подробнее

Источник

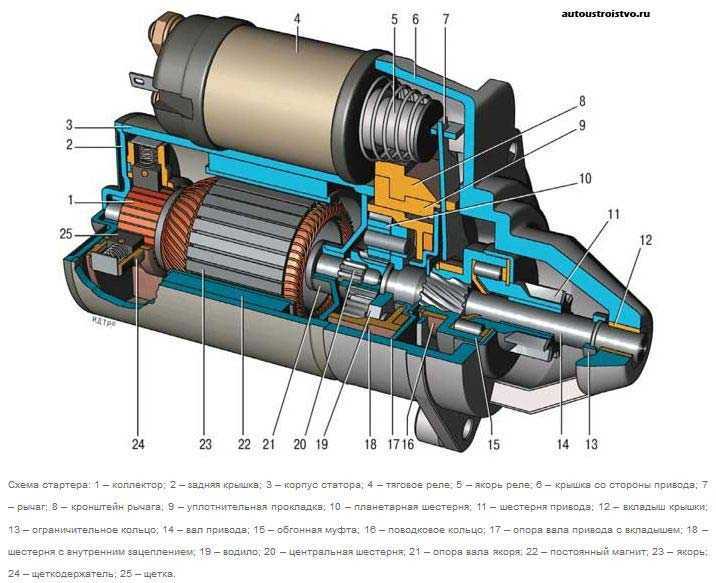

Устройство стартера автомобиля

Основным узлом системы запуска двигателя является стартер. Представляет собой электродвигатель постоянного тока напряжением 12 вольт и, развивающий на холостом ходу примерно 5000 об\мин.

Стартер состоит из пяти основных элементов:

Корпус стартера выполнен из стали, имеет форму цилиндра. На внутреннюю стенку корпуса крепятся обмотки возбуждения (обычно четыре) совместно с сердечниками (полюсами). Крепеж происходит винтовым соединением. Винт закручивается в сердечник, который прижимает обмотку к стенке. Корпус имеет резьбовые технологические отверстия для крепления передней части, в которой происходит движение обгонной муфты.
Якорь стартера представляет собой ось из легированной стали, на которую запрессован сердечник якоря и коллекторные пластины. Сердечник имеет пазы для укладки обмоток якоря. Концы обмоток надежно крепятся к коллекторным пластинам. Коллекторные пластины расположены по кругу и жестко установлены на диэлектрической основе. Диаметр сердечника напрямую связан с внутренним диаметром корпуса (совместно с обмотками). Якорь крепится в передней крышке стартера и в задней крышке при помощи втулок, изготовленных из латуни, реже из меди. Втулки одновременно являются и подшипниками.
Втягивающее реле или тяговое реле устанавливается на корпус стартера. В корпусе тягового реле, в задней части находятся силовые контакты – «пятаки», и подвижный контакт-перемычка, выполненные из мягких металлов. «Пятаки» представляют собой обыкновенные болты, запрессованные в эбонитовую крышку тягового реле. При помощи гаек к ним крепятся силовые провода от аккумулятора и от плюсовых щеток стартера. Сердечник тягового реле соединяется, через подвижное «коромысло» с обгонной муфтой, в простонародье именуемой бендиксом.
Обгонная муфта (бендикс) крепится подвижно на вал якоря и представляет собой роликовый механизм, который связан с шестерней зацепления с венцом маховика. Конструкция собрана так, что при подаче крутящего момента на бендикс в одну сторону, ролики, находящиеся в сепараторе выходят из пазов сепаратора и жестко фиксируют шестерню к наружной обойме. При вращении в противоположную сторону ролики западают в сепаратор, и шестерня вращается независимо от наружной обоймы.
Щеткодержатель элемент стартера, через который подается рабочее напряжение на медно-графитные щетки, а затем передается на коллекторные пластины якоря. Выполнен щеткодержатель в виде диэлектрической обоймы с металлическими вставками, внутри которых находятся щетки. Контакты щеток (мягкий многожильный провод) при помощи точечной сварки привариваются к полюсным пластинам. Полюсными пластинами обычно являются «хвосты» обмоток возбуждения.

Зачем понадобился плавный пуск двигателя

Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.

Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.

Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно назвать холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.
